پایپینگ چیست؟ بررسی انواع سیستم های پایپینگ و کاربردها

پایپینگ یکی از مهم ترین بخش های زیرساختی در صنایع مختلف محسوب می شود و نقش اصلی آن انتقال ایمن سیالات، گازها و مواد فرایندی در مسیرهای مشخص است. امروزه طراحی و اجرای سیستم های انتقال بدون شناخت دقیق اصول لوله کشی صنعتی امکان پذیر نیست؛ زیرا عملکرد تجهیزات، ایمنی مجموعه و هزینه های نگهداری تا حد زیادی به کیفیت طراحی پایپینگ وابسته است. این سیستم ها تنها وظیفه انتقال سیال را بر عهده ندارند و در بسیاری از پروژه های صنعتی بخشی از ساختار فرایندی و کنترلی مجموعه محسوب می شوند. در پروژه های تاسیساتی و صنعتی، عواملی مانند قیمت آهن نیز می توانند بر انتخاب متریال و طراحی شبکه های انتقال تاثیرگذار باشند.

شناخت دقیق تعریف پایپینگ، اجزا، استانداردها و حوزه های کاربرد آن برای فعالان صنعت ساختمان، تاسیسات و صنایع سنگین اهمیت زیادی دارد. بسیاری از افراد هنگام جستجو درباره پایپینگ به انگلیسی با واژه Piping یا گاهی pipeline مواجه می شوند؛ در حالی که این دو مفهوم در برخی کاربردها تفاوت های فنی دارند. اگر چه پایپینگ بیشتر در محیط های صنعتی شناخته می شود، اما برخی اصول انتقال سیالات در بخش هایی مانند اجرای لوله کشی ونت فاضلاب نیز مشاهده می شود؛ با این تفاوت که استانداردها و پیچیدگی های لوله کشی صنعتی گسترده تر و تخصصی تر است. در ادامه با ساختار، تجهیزات و انواع سیستم های پایپینگ آشنا می شویم.

پایپینگ چیست؟

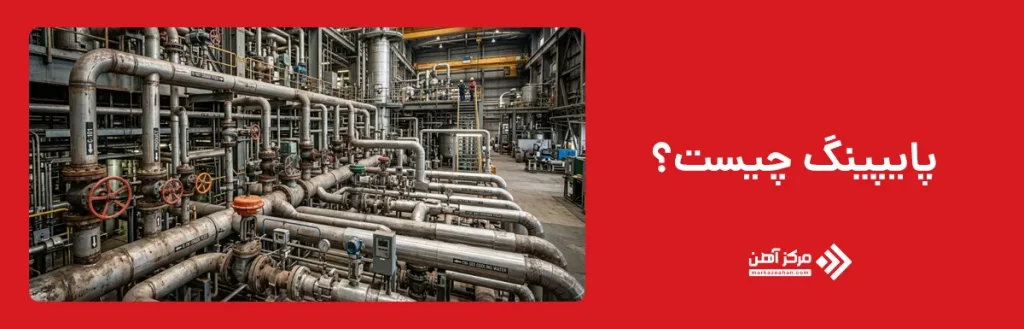

در پاسخ به این پرسش که پایپینگ چیست، باید گفت این واژه به مجموعه ای از لوله ها، اتصالات، تجهیزات و روش های طراحی و نصب گفته می شود که برای انتقال و کنترل سیالات در محیط های صنعتی به کار می روند. سیستم پایپینگ تنها شامل مسیر انتقال نیست، بلکه تمام بخش های مرتبط با هدایت، کنترل فشار، دما و ایمنی را در بر می گیرد. در پروژه های صنعتی، طراحی اصولی سیستم پایپینگ تاثیر مستقیمی بر بهره وری و کاهش توقف خطوط تولید دارد. به همین دلیل شناخت دقیق تعریف پایپینگ برای مهندسان و مجریان پروژه اهمیت زیادی پیدا می کند.

اجزای اصلی سیستم پایپینگ

سیستم های پایپینگ برای عملکرد صحیح و ایمن به مجموعه ای از قطعات و تجهیزات تخصصی وابسته هستند که هر کدام نقش مشخصی در انتقال و کنترل سیالات دارند. این اجزا از لوله ها و اتصالات گرفته تا فلنج ها، شیرآلات و تجهیزات آب بندی را شامل می شوند و در کنار یکدیگر یک شبکه منسجم ایجاد می کنند. انتخاب درست تجهیزات نه تنها بر راندمان سیستم تاثیر می گذارد، بلکه از بروز نشتی، افت فشار و خرابی های احتمالی نیز جلوگیری می کند. به همین دلیل شناخت اجزای اصلی در طراحی و اجرای اصولی پایپینگ اهمیت بالایی دارد.

در برخی پروژه های ساختمانی و تاسیساتی، اصول طراحی شبکه های انتقال با کاربردهای صنعتی شباهت هایی دارد. برای مثال لوله کشی فاضلاب پارکینگ نیازمند رعایت شیب بندی مناسب، انتخاب مسیر صحیح و استفاده از اتصالات استاندارد است تا از تجمع فاضلاب، انتشار بو و مشکلات نگهداری جلوگیری شود. هرچند این نوع سیستم در دسته پایپینگ صنعتی قرار نمی گیرد، اما رعایت اصول مهندسی در اجرای آن نقش مهمی در عملکرد صحیح شبکه فاضلاب ساختمان دارد.

لوله ها (Pipes)

لوله ها اصلی ترین مسیر انتقال در سیستم های پایپینگ هستند و بر اساس نوع سیال، فشار کاری، دما و شرایط محیطی انتخاب می شوند. جنس لوله ها می تواند فولادی، استنلس استیل، آلیاژی یا پلیمری باشد و هر کدام کاربرد خاص خود را دارند. در بسیاری از پروژه ها استفاده از پایپینگ پلی اتیلن به دلیل مقاومت در برابر خوردگی و وزن پایین رایج است. انتخاب قطر، ضخامت و متریال مناسب لوله تاثیر مستقیمی بر عملکرد کل شبکه انتقال دارد.

اتصالات (Fittings)

اتصالات یا فیتینگ ها وظیفه تغییر مسیر، انشعاب گیری و اتصال بخش های مختلف سیستم را بر عهده دارند. تجهیزاتی مانند زانو، سه راهی، تبدیل و کپ از مهم ترین اتصالات مورد استفاده در سیستم های تجهیزات پایپینگ محسوب می شوند. طراحی صحیح اتصالات باعث کاهش افت فشار و افزایش ایمنی سیستم می شود و از نشتی یا تنش های اضافی جلوگیری می کند. انتخاب فیتینگ مناسب معمولا براساس استانداردهای طراحی و شرایط کاری انجام می شود.

فلنج ها (Flanges)

فلنج ها قطعاتی هستند که امکان اتصال و جداسازی آسان بخش های مختلف سیستم را فراهم می کنند و در تعمیرات و سرویس های دوره ای اهمیت بالایی دارند. این تجهیزات معمولا در نقاط اتصال لوله ها به تجهیزات یا شیرآلات استفاده می شوند و انواع مختلفی مانند فلنج گلودار، اسلیپون و کور دارند. در بسیاری از واحدهای پایپینگ پالایشگاه استفاده از فلنج های استاندارد برای تحمل فشار و دمای بالا ضروری است. آب بندی صحیح فلنج نقش مهمی در جلوگیری از نشت سیال دارد.

شیرآلات صنعتی (Valves)

شیرآلات صنعتی وظیفه کنترل، قطع و وصل یا تنظیم جریان سیال را در سیستم بر عهده دارند و از مهم ترین اجزای تجهیزات پایپینگ محسوب می شوند. انواع شیر توپی، کشویی، پروانه ای و کنترلی در پروژه های مختلف استفاده می شوند و انتخاب آنها به نوع فرایند بستگی دارد. عملکرد مناسب شیرآلات تاثیر مستقیمی بر ایمنی و بهره برداری از سیستم دارد و در بسیاری از صنایع بدون آنها کنترل فرایند امکان پذیر نیست.

گسکت ها و پیچ و مهره ها

گسکت ها و پیچ و مهره ها اگر چه قطعات کوچکی به نظر می رسند، اما نقش بسیار مهمی در آب بندی و استحکام اتصالات دارند. گسکت میان فلنج ها قرار می گیرد و از نشت سیال جلوگیری می کند، در حالی که پیچ و مهره ها نیروی لازم برای اتصال پایدار را تامین می کنند. انتخاب صحیح متریال این قطعات در سیستم های فشار بالا اهمیت زیادی دارد و بی توجهی به آنها می تواند موجب خرابی یا توقف خطوط انتقال شود.

انواع سیستم های پایپینگ

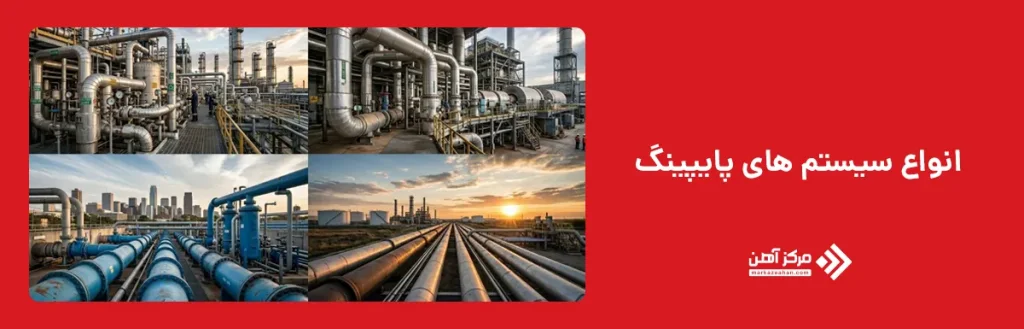

سیستم های پایپینگ بر اساس نوع کاربری، شرایط عملیاتی و محیط نصب در دسته های مختلفی قرار می گیرند که هر کدام ویژگی های فنی خاص خود را دارند. برخی از این شبکه ها برای انتقال مواد فرایندی در صنایع سنگین طراحی می شوند و برخی دیگر وظیفه تامین خدمات تاسیساتی یا انتقال سیالات در مسیرهای طولانی را بر عهده دارند. تفاوت در فشار کاری، نوع سیال، متریال و استانداردهای اجرایی باعث شده است انواع مختلفی از سیستم های پایپینگ در صنایع گوناگون مورد استفاده قرار بگیرند. در انتخاب این سیستم ها علاوه بر الزامات فنی، عواملی مانند قیمت لوله نیز می تواند بر تصمیم گیری و انتخاب متریال مناسب تاثیرگذار باشد. شناخت این دسته بندی ها به انتخاب دقیق تر سیستم و افزایش بهره وری پروژه کمک می کند.

لوله کشی فرایندی

لوله کشی فرایندی برای انتقال مواد خام، محصولات میانی یا سیالات تولیدی در کارخانه ها و مجتمع های صنعتی به کار می رود. این نوع سیستم در صنایع شیمیایی، نفت و فولاد کاربرد فراوان دارد و طراحی آن بر اساس شرایط عملیاتی انجام می شود. بخش مهمی از پایپینگ پتروشیمی در همین دسته قرار می گیرد و به دلیل حساسیت مواد فرایندی، رعایت اصول طراحی در آن اهمیت بالایی دارد.

لوله کشی نیروگاهی

در نیروگاه ها سیستم های پایپینگ وظیفه انتقال بخار، آب تغذیه، سوخت و سیالات خنک کننده را بر عهده دارند. فشار و دمای بالا در این مجموعه ها باعث می شود طراحی و انتخاب متریال با دقت بسیار زیادی انجام شود. سیستم های نیروگاهی معمولا تحت استانداردهای سختگیرانه اجرا می شوند تا از بروز حوادث و توقف تولید برق جلوگیری شود.

لوله کشی شهری

لوله کشی شهری به شبکه های انتقال آب، فاضلاب و گاز در مناطق مسکونی و شهری گفته می شود که بخش مهمی از زیرساخت شهری را تشکیل می دهند. اگر چه پیچیدگی آنها معمولا کمتر از سیستم های صنعتی است، اما نیازمند طراحی مهندسی و نگهداری مستمر هستند. تفاوت آنها با لوله کشی صنعتی بیشتر در شرایط کاری، فشار و پیچیدگی تجهیزات دیده می شود.

لوله کشی خدماتی

لوله کشی خدماتی شامل شبکه های تاسیساتی ساختمان ها و مراکز خدماتی است که برای انتقال آب، بخار، هوای فشرده یا سیالات سرمایشی و گرمایشی استفاده می شوند. نمونه شناخته شده این سیستم ها در موتورخانه ها، مراکز تجاری و پایپینگ استخر دیده می شود. طراحی مناسب این شبکه ها باعث بهبود عملکرد تاسیسات و کاهش مصرف انرژی می شود.

لوله کشی انتقال

لوله کشی انتقال معمولا برای جابه جایی حجم بالای سیالات یا گازها در مسیرهای طولانی مورد استفاده قرار می گیرد و اغلب با مفهوم pipeline شناخته می شود. این خطوط در انتقال نفت، گاز و آب بین شهرها یا مراکز صنعتی کاربرد دارند و از نظر طراحی با سیستم های داخلی کارخانه تفاوت دارند. مقاومت بالا و کنترل دقیق خوردگی از الزامات اصلی این شبکه ها محسوب می شود.

لوله کشی تبرید

لوله کشی تبرید برای انتقال مبردها در سیستم های سرمایشی و برودتی طراحی می شود و در صنایع غذایی، سردخانه ها و تاسیسات تهویه کاربرد دارد. کنترل نشتی، انتخاب متریال مناسب و طراحی دقیق مسیر در این سیستم اهمیت زیادی دارد. عملکرد نامناسب شبکه تبرید می تواند راندمان سیستم را کاهش داده و مصرف انرژی را افزایش دهد.

لوله کشی دریایی

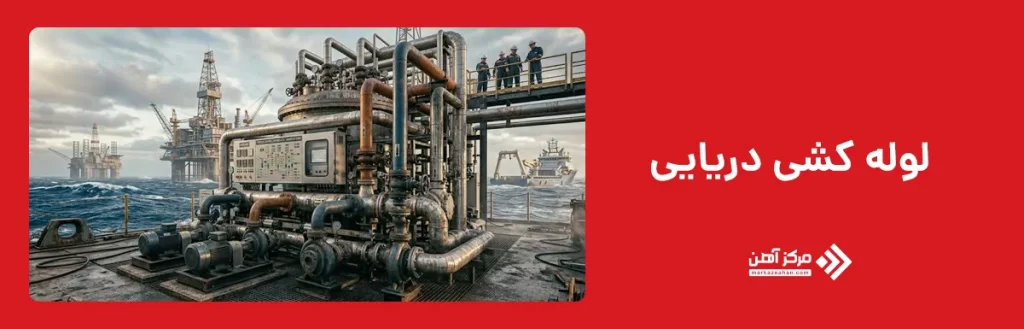

لوله کشی دریایی در کشتی ها، سکوهای نفتی و تجهیزات فراساحلی استفاده می شود و باید در برابر رطوبت، خوردگی و شرایط سخت محیطی مقاومت بالایی داشته باشد. این سیستم ها معمولا برای انتقال سوخت، آب و سیالات فرایندی طراحی می شوند و اجرای آنها نیازمند تخصص ویژه است. در پروژه های دریایی مهارت پایپینگ کار و رعایت استانداردهای تخصصی اهمیت بسیار زیادی دارد.

کاربردهای پایپینگ

پایپینگ به دلیل امکان انتقال ایمن، کنترل شده و مداوم سیالات، در صنایع و تاسیسات مختلف کاربرد گسترده ای دارد. این سیستم ها نقش مهمی در جابه جایی مواد فرایندی، آب، بخار، گاز و سیالات صنعتی ایفا می کنند و عملکرد بسیاری از واحدهای تولیدی به آنها وابسته است. طراحی صحیح شبکه های پایپینگ می تواند باعث افزایش ایمنی، کاهش هزینه های عملیاتی و بهبود راندمان تجهیزات شود. به همین دلیل امروزه سیستم های پایپینگ به عنوان یکی از بخش های اصلی زیرساخت صنعتی و تاسیساتی شناخته می شوند.

صنایع نفت و گاز

صنایع نفت و گاز یکی از مهم ترین مصرف کنندگان سیستم های پایپینگ هستند و بدون وجود شبکه های انتقال، استخراج و پالایش امکان پذیر نیست. در این صنایع مسیرهای انتقال باید در برابر فشار، خوردگی و مواد شیمیایی مقاومت بالایی داشته باشند. طراحی اصولی سیستم ها نقش مهمی در کاهش ریسک های عملیاتی دارد.

پتروشیمی

در مجتمع های پتروشیمی، انتقال مواد شیمیایی و سیالات فرایندی نیازمند شبکه های پیچیده و دقیق است. به همین دلیل پایپینگ پتروشیمی از حساس ترین شاخه های مهندسی محسوب می شود و به دانش تخصصی در طراحی، نصب و بهره برداری نیاز دارد. انتخاب تجهیزات مناسب در این بخش تاثیر مستقیمی بر کیفیت و ایمنی تولید دارد.

نیروگاه ها

نیروگاه ها برای انتقال بخار، آب و سوخت به شبکه های پایپینگ متکی هستند و هرگونه اختلال در این سیستم ها می تواند بر تولید انرژی تاثیر بگذارد. طراحی مسیرها، کنترل فشار و انتخاب متریال مقاوم در برابر دمای بالا از مهم ترین الزامات این حوزه محسوب می شود. به همین دلیل مهندسان این بخش معمولا تخصص ویژه در سیستم های انتقال دارند.

صنایع غذایی و دارویی

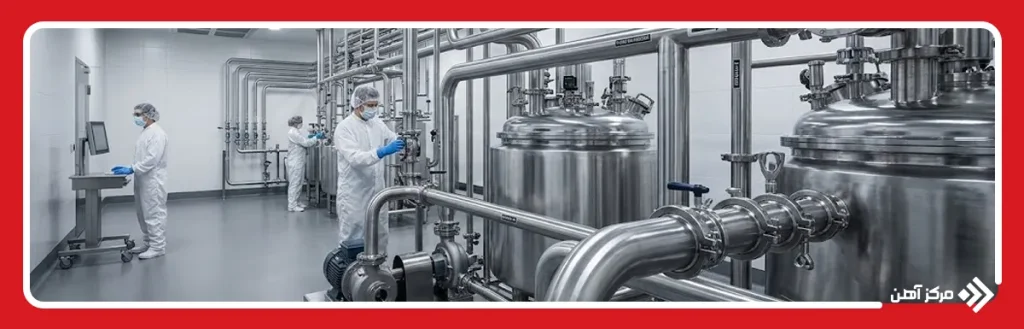

در صنایع غذایی و دارویی، پاکیزگی و بهداشت سیستم های انتقال اهمیت ویژه ای دارد و کوچک ترین آلودگی می تواند کیفیت محصول را تحت تاثیر قرار دهد. به همین دلیل در این صنایع از متریال مقاوم و طراحی های بهداشتی استفاده می شود. کنترل دقیق جریان و قابلیت شستشوی شبکه از مهم ترین ویژگی های این نوع سیستم ها است.

صنایع فولاد

صنایع فولاد برای انتقال آب خنک کننده، گازهای صنعتی و سیالات فرایندی به شبکه های گسترده پایپینگ نیاز دارند. شرایط دمایی و محیط های خورنده باعث می شود طراحی این سیستم ها پیچیدگی بالایی داشته باشد. حضور یک پایپینگ کار متخصص در نصب و نگهداری این شبکه ها اهمیت زیادی در جلوگیری از خرابی تجهیزات دارد.

پایپینگ فراتر از یک شبکه ساده انتقال سیال است و به عنوان بخشی مهم از زیرساخت های صنعتی، نقش مستقیمی در ایمنی، بهره وری و پایداری فرایندها دارد. این سیستم با تکیه بر اجزایی مانند لوله ها، اتصالات، فلنج ها و شیرآلات، امکان انتقال کنترل شده مواد و سیالات را در صنایع مختلف فراهم می کند. تنوع بالای سیستم های پایپینگ و گستردگی کاربرد آنها در حوزه هایی مانند نفت و گاز، پتروشیمی، نیروگاه ها و صنایع فولادی نشان می دهد که طراحی و اجرای اصولی این شبکه ها اهمیت بسیار زیادی دارد. در نهایت، انتخاب متریال مناسب، رعایت استانداردهای فنی و بهره گیری از اصول صحیح لوله کشی صنعتی می تواند ضمن کاهش هزینه های نگهداری، عملکرد ایمن و پایدار سیستم های پایپینگ را تضمین کند.
