آشنایی با دستگاه رول فرمینگ و کاربردها

دستگاه رول فرمینگ یکی از پیشرفته ترین و کاربردی ترین ماشین آلات در صنعت تولید پروفیل های فلزی است که فرآیند شکل دهی سرد را با دقت و سرعت بالا انجام می دهد. در این دستگاه، نوارهای فلزی از طریق مجموعه ای از غلتک های متوالی عبور کرده و به شکل دلخواه در می آیند. از آنجا که در بسیاری از پروژه های ساختمانی و صنعتی، استفاده از مقاطع با پوشش ضدزنگ ضروری است، دستگاه رول فرمینگ گالوانیزه نقش ویژه ای در تولید ورق های گالوانیزه با مقاومت بالا ایفا می کند و کیفیت نهایی محصول را تضمین می کند.

صنعت تولید مقاطع فلزی همواره تحت تأثیر نوسانات بازار است و عوامل متعددی بر هزینه های نهایی تأثیر می گذارند. یکی از مهم ترین این عوامل، قیمت آهن است که به طور مستقیم بر بودجه بندی پروژه ها و سودآوری تولیدکنندگان اثرگذار است. با این حال، استفاده از دستگاه رول فرمینگ به دلیل کاهش ضایعات و افزایش سرعت خط تولید، می تواند بخشی از تأثیرات ناشی از تغییرات قیمت آهن را جبران کرده و بهینه سازی اقتصادی را به همراه داشته باشد. برای درک بهتر مکانیزم عملکرد این دستگاه و بررسی مزایای آن در صنعت، پیشنهاد می کنیم در ادامه مقاله با ما همراه باشید.

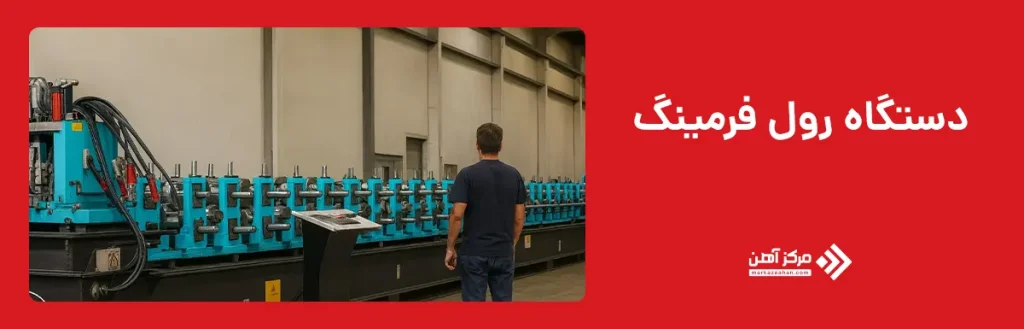

دستگاه رول فرمینگ چیست؟

دستگاه رول فرمینگ یک سیستم ماشین کاری دقیق است که فرآیند شکل دهی پیوسته (Continuous Forming) را بر روی ورق های فلزی مسطح اعمال می کند. در این دستگاه، نوارهای فلزی از طریق یک سری ایستگاه های مجهز به غلتک های (Rolls) دوار عبور می کنند که به تدریج و با اعمال فشار مکانیکی، ورق را به شکل مقطع مورد نظر خم می دهند و به پروفیل نهایی تبدیل می کنند. این تکنولوژی جایگزینی هوشمندانه برای روش های سنتی خمکاری است که قابلیت تولید قطعات با طول نامحدود و سرعت بسیار بالا را فراهم می کند.

در پاسخ به پرسش دستگاه رول فرمینگ چیست باید گفت که این ماشین آلات قلب تپنده خطوط تولید مصنوعات فلزی محسوب می شوند و برای تولید طیف وسیعی از محصولات از جمله پروفیل های ساختمانی، سقف های شیروانی، درب های سردخانه ای و ریل های صنعتی کاربرد دارند. از آنجا که خوراک اصلی این دستگاه ورق های فلزی است، کارایی و حاشیه سود تولیدی با آن رابطه مستقیمی دارد. نوسانات قیمت ورق در بازار می تواند تأثیر چشمگیری بر هزینه های تمام شده داشته باشد، اما بهره وری بالای دستگاه رول فرمینگ و حداقل رساندن ضایعات مواد اولیه، باعث می شود تا تولیدکنندگان بتوانند حتی در شرایط بازار متغیر، تولیدی اقتصادی و پایدار داشته باشند.

نحوه عملکرد دستگاه رول فرمینگ

دستگاه رول فرمینگ بر اساس اصل شکل دهی تدریجی و پلکانی عمل می کند. در این فرآیند، ورق فلزی معمولاً به صورت کویل (Coil) وارد دستگاه شده و از طریق یک سری ایستگاه های متوالی که هر کدام دارای جفت غلتک های مخصوصی هستند، عبور می کند. در هر ایستگاه، غلتک ها بخش کوچکی از ورق را خم کرده و به شکل نهایی نزدیک تر می کنند؛ به طوری که در ایستگاه های اولیه خمیدگی های کلی و در ایستگاه های پایانی جزئیات و دقت نهایی مقطع اعمال می گردد. این حرکت پیوسته باعث می شود ورق مسطح بدون هیچ گونه برش یا تغییر در ضخامت، به پروفیل با مقطع دلخواه تبدیل شود.

در پایان خط، پس از تکمیل شکل دهی، معمولاً سیستم های برش هیدرولیکی یا مکانیکی طول پروفیل را بر اساس اندازه مورد نظر برش می زنند. کارایی و سرعت این خط تولید به کیفیت اجزای مکانیکی و سیستم کنترلی دستگاه بستگی دارد که مستقیماً بر قیمت دستگاه رول فرمینگ ورق تأثیر می گذارد. از سوی دیگر، با توجه به اینکه محصول نهایی این دستگاه ها در صنایع مختلف کاربرد فراوانی دارد، هزینه های تولید و به تبع آن قیمت ورق فرمینگ در بازار تحت تأثیر بهره وری این ماشین آلات و میزان ضایعات تولیدی در حین فرآیند شکل دهی تعیین می شود.

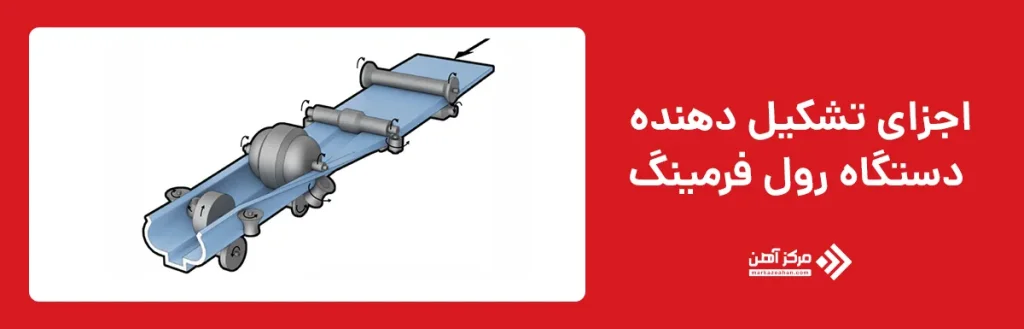

اجزای تشکیل دهنده دستگاه رول فرمینگ

دستگاه رول فرمینگ یک سیستم پیچیده و یکپارچه است که برای تولید پروفیل های باکیفیت و دقیق، به هماهنگی دقیق چندین بخش حیاتی نیاز دارد. هر یک از این اجزا وظیفه خاصی را در خط تولید بر عهده دارند و عملکرد صحیح آن ها تأثیر مستقیمی بر کیفیت نهایی محصول دارد. در ادامه به بررسی تخصصی هر یک از این بخش ها می پردازیم.

سیستم دی کویل (Decoiler) یا بازکننده

این بخش به عنوان نقطه شروع خط تولید عمل می کند و وظیفه نگهداری و باز کردن کویل های سنگین ورق را بر عهده دارد. سیستم دی کویل با اعمال گشتاور کنترل شده، ورق را به آرامی آزاد کرده و بدون ایجاد کشش یا آسیب به سطح ماده، آن را به مرحله بعدی تغذیه می کند. عملکرد صحیح این واحد برای تداوم فرآیند فرمینگ ورق و جلوگیری از توقف های ناگهانی خط تولید ضروری است.

سیستم غلطک ها و شکل دهنده ها (Roll Stands)

قلب تپنده دستگاه رول فرمینگ، ایستگاه های غلتکی هستند که در آن ها عملیات اصلی شکل دهی انجام می شود. این مجموعه شامل چندین قاب (Stand) است که در هر کدام جفت غلتک هایی با طراحی خاص قرار دارند تا ورق را به تدریج به شکل دلخواه درآورند. دقت در ساخت و نصب این غلتک ها بسیار حیاتی است، زیرا هرگونه خطا در آن ها می تواند منجر به اعوجاج در محصول نهایی شود. همچنین، فرآیند دقیق تنظیم دستگاه رول فرمینگ در همین بخش انجام می شود تا ابعاد پروفیل مطابق با استانداردهای مورد نظر باشد.

سیستم برش و پانچ (Cutting & Punching)

پس از اینکه ورق شکل نهایی خود را گرفت، باید به طول های مشخص بریده شود. سیستم برش که معمولاً به صورت هیدرولیکی یا مکانیکی عمل می کند، بدون توقف خط، پروفیل را با دقت بالا قطع می کند. در کنار برش، سیستم پانچ وظیفه ایجاد سوراخ ها یا شیارهای مورد نیاز روی پروفیل را بر عهده دارد. توان و دقت این سیستم ها در تولید محصولاتی مانند ورق های سقفی، یکی از فاکتورهای تعیین کننده در قیمت دستگاه رول فرمینگ کرکره برقی محسوب می شود.

سیستم کنترل و PLC

مغز متفکر دستگاه، سیستم کنترل PLC (کنترل کننده منطقی قابل برنامه ریزی) است که تمامی مراحل تولید را مدیریت و هماهنگ می کند. این سیستم سرعت خط، طول برش، تعداد تولید و هماهنگی بین دی کویل، غلتک ها و سیستم برش را کنترل می کند. استفاده از PLC های پیشرفته و سنسورهای دقیق، هوشمندی دستگاه را بالا برده و خطای انسانی را به حداقل می رساند که این امر نیز بر ارزش و کارایی نهایی دستگاه می افزاید.

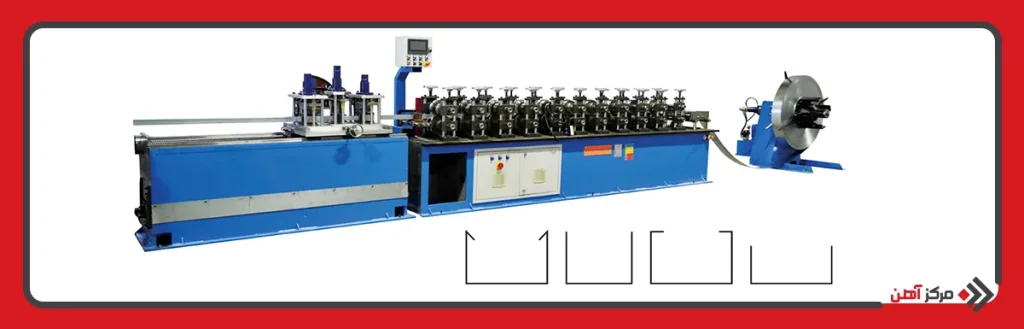

کاربردهای دستگاه رول فرمینگ

دستگاه رول فرمینگ به دلیل انعطاف پذیری بالا در تولید مقاطع مختلف، یکی از پرکاربردترین ماشین آلات در صنایع گوناگون است. این دستگاه قادر است طیف وسیعی از پروفیل ها را با سرعت و دقت بسیار بالایی تولید کند که جایگزین مناسبی برای روش های سنتی محسوب می شود. در ادامه به بررسی مهم ترین کاربردهای این دستگاه می پردازیم:
صنعت ساختمان: تولید انواع پروفیل های سقفی و دیواری (مانند ورق های کرکره ای و ساندویچ پنل)، تیرآهن های سبک (Z و C)، و ناودانی ها.

صنعت خودرو: ساخت قطعات بدنه، شاسی ها، تقویت کننده های درب و ستون های خودرو.

تجهیزات گرمایشی و سرمایشی: تولید پروفیل های رادیاتور، قاب های کولر و بدنه یخچال.

صنعت قفسه بندی و انبارداری: ساخت انواع قفسه های پالت رول و راک های صنعتی با مقاطع خاص.

صنعت نورپردازی: تولید پروفیل های آلومینیومی مورد استفاده در چراغ های خطی و SMD.

مزایای استفاده از دستگاه رول فرمینگ

استفاده از تکنولوژی رول فرمینگ در خطوط تولید، مزایای اقتصادی و فنی متعددی را برای تولیدکنندگان به همراه دارد. این فرآیند به دلیل ماهیت پیوسته خود، بازدهی را به شدت افزایش می دهد و کیفیت محصول نهایی را تضمین می کند. مهم ترین مزایای این روش عبارتند از:
سرعت تولید بالا: امکان تولید قطعات با سرعت زیاد و در حجم انبوه در مقایسه با روش های ناپیوسته.

کیفیت سطح عالی: حفظ کیفیت سطح ورق و ایجاد کمترین خراش یا آسیب در حین فرآیند شکل دهی.

کاهش ضایعات: بهینه سازی مصرف ماده اولیه و کاهش پرت ورق در مقایسه با روش های برش و جوشکاری.

انعطاف پذیری در طراحی: امکان تولید مقاطع پیچیده با تغییر غلتک ها و تنظیم دستگاه رول فرمینگ.

استحکام مکانیکی: افزایش مقاومت قطعه از طریق کارسختی (Work Harding) ناشی از خم های متوالی.

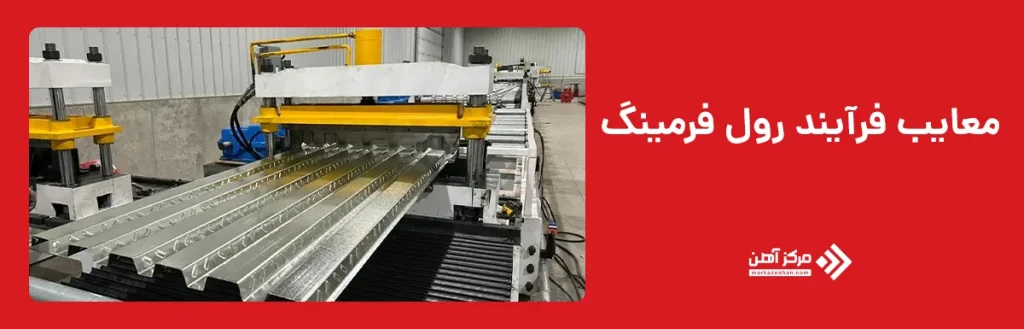

معایب فرآیند رول فرمینگ

با وجود کارایی بالای این روش، محدودیت ها و چالش هایی نیز وجود دارد که باید در نظر گرفته شوند. برخی از این معایب در مقایسه با روش های دیگر مانند هیدروفرمینگ لوله و ورق نمود پیدا می کنند. معایب اصلی این فرآیند عبارتند از:
هزینه اولیه بالا: نیاز به سرمایه گذاری اولیه زیاد برای خرید دستگاه و طراحی و ساخت قالب های غلتکی.

زمان آماده سازی: تغییر فرآیند برای تولید محصول جدید ممکن است زمان بر باشد و نیاز به تعویض و تنظیم مجدد قالب ها داشته باشد.

محدودیت در شکل دهی: عدم امکان تولید قطعات با تغییرات مقطع زیاد در طول یک قطعه (مانند قطعات مخروطی) که در روش هایی مثل هیدروفرمینگ لوله و ورق راحت تر انجام می شود.

تخصص فنی: نیاز به اپراتورهای متخصص برای تنظیم دستگاه رول فرمینگ و عیب یابی دقیق خط تولید.

انواع دستگاه های رول فرمینگ بر اساس محصول نهایی

دستگاه های رول فرمینگ بر اساس نوع محصولی که تولید می کنند، از نظر ساختار غلتک ها، تعداد ایستگاه ها و سیستم برش تنوع بسیار بالایی دارند. این تنوع به تولیدکنندگان اجازه می دهد تا برای هر نیاز خاص، از تولید ساده ترین پروفیل های ساختمانی تا پیچیده ترین قطعات صنعتی و خودرویی، دستگاهی تخصصی را به کار گیرند. در ادامه به بررسی انواع این دستگاه ها و ویژگی های آن ها می پردازیم. انواع اصلی دستگاه های رول فرمینگ:

۱. دستگاه تولید پروفیل های ساختمانی (C و Z): این دستگاه ها برای تولید پروفیل های C و Z که اسکلت بندی اصلی سوله ها و سازه های سبک را تشکیل می دهند، استفاده می شوند. این پروفیل ها به دلیل مقاومت بالا و وزن کم، جایگزین مناسبی برای تیرآهن های سنگین هستند.

۲. دستگاه تولید ورق های کرکره ای و سینوسی: این نوع دستگاه ها که به دستگاه های تولید ورق سقفی یا کرومیت معروف اند، ورق های گالوانیزه را به شکل موج دار (مثل ذوزنقه یا سینوسی) در می آورند که عمدتاً برای پوشش سقف سوله ها، انبارها و شیروانی ها به کار می روند.

۳. دستگاه تولید لوله و پروفیل های بسته: این دستگاه ها ورق را به صورت تدریجی خم کرده و لبه های آن را در مرحله پایانی به هم جوش می دهند (معمولاً جوش مقاومتی یا TIG) تا لوله های گرد، مربعی یا مستطیلی تولید شود.

۴. دستگاه تولید قاب های درب و پنجره (Door & Window Frames): این دستگاه ها تخصصی بوده و برای تولید پروفیل های پیچیده درب های ضد سرقت، پنجره های upvc (در صورت استفاده از ورق فلزی) و درب های سردخانه ای به کار می روند که نیاز به دقت ابعادی بسیار بالایی دارند.

۵. دستگاه تولید ریل های صنعتی و ریل های کف کابینت: این گروه برای تولید ریل های کشویی، ریل های نقاله ها و انواع ریل های مورد استفاده در صنایع مبلمان و کابینت سازی طراحی شده اند.

جدول مقایسه انواع دستگاه های رول فرمینگ:

نوع دستگاه	محصول نهایی	کاربرد اصلی	پیچیدگی دستگاه
دستگاه پروفیل C و Z	پروفیل‌ های C و Z	اسکلت‌ بندی سوله و سازه‌ های فولادی سبک	متوسط
دستگاه ورق کرکره‌ ای	ورق‌ های ذوزنقه‌ ای و سینوسی	پوشش سقف و دیوار ساختمان‌ ها	پایین تا متوسط
دستگاه لوله و پروفیل بسته	لوله گرد، مربعی، مستطیل	انتقال سیالات، سازه، میلگرد	بالا (به دلیل سیستم جوش)
دستگاه قاب درب و پنجره	پروفیل‌ های درب و پنجره	صنعت ساختمان، درب‌ های امنیتی	بالا (دقت بالا)
دستگاه تولید ریل	ریل‌ های کشویی و نقاله	صنایع مبلمان، خطوط تولید	متوسط

نکات مهم در انتخاب و خرید دستگاه رول فرمینگ

خرید دستگاه رول فرمینگ یکی از مهم ترین سرمایه گذاری ها در کارگاه های صنعتی و تولیدی است که می تواند سرنوشت سودآوری و کیفیت محصولات را تعیین کند. با توجه به تنوع مدل ها و تکنولوژی های موجود در بازار، انتخاب دستگاهی که هم با نیازهای تولیدی همخوانی داشته باشد و هم از نظر اقتصادی به صرفه باشد، نیازمند بررسی دقیق فنی و اقتصادی پارامترهای مختلف است. در ادامه، تمامی نکات کلیدی که باید در فرآیند خرید مد نظر قرار گیرد، به تفکیک بررسی شده است:

۱. مشخصات فنی ورق ورودی: باید مشخص کنید دستگاه قرار است چه نوع ورقی را پردازش کند (مثلاً گالوانیزه، آلومینیوم، ورق رنگی و…). ضخامت ورق (Min/Max) و عرض نوار ورودی از مهم ترین پارامترها هستند. دستگاه باید توانایی شکل دهی به حداکثر ضخامت مورد نظر شما را بدون ایجاد ترک یا اعوجاج داشته باشد.

۲. کیفیت و جنس غلتک ها (Rolls): غلتک ها قلب دستگاه هستند و باید از فولادهای باکیفیت و سخت کاری شده (مانند GCr15 یا DIN 1.2379) ساخته شوند. طراحی دقیق قالب ها (Flower Design) تأثیر مستقیم بر کیفیت پروفیل نهایی دارد. همچنین، سیستم روکش کاری (مانند کروم کاری) برای افزایش عمر غلتک ها و جلوگیری از زنگ زدگی بسیار حیاتی است.

۳. توان موتور و گیربکس: قدرت موتورهای اصلی و موتورهای پست-کات (برش) باید با ضخامت و سرعت تولید مورد نظر شما هماهنگ باشد. استفاده از گیربکس های باکیفیت و موتورهای برندهای معتبر تضمین کننده دوام دستگاه در شرایط سخت کاری است.

۴. سیستم کنترل و PLC: برند و مدل PLC، نوع نمایشگر (HMI) و دقت سنسورها بسیار مهم است. یک سیستم کنترل پیشرفته امکان تنظیم دقیق طول برش، شمارش تعداد تولید و عیب یابی سریع را فراهم می کند و ضایعات را به حداقل می رساند.

۵. سیستم برش (Cutting System): نوع برش (هیدرولیکی یا مکانیکی) و نحوه عملکرد آن (Hydraulic Stop یا Flying Cut) باید بر اساس نوع محصول انتخاب شود. سیستم برش باید بدون ایجاد تغییر شکل در پروفیل (Deformation) و با دقت بالا برش دهد.

۶. سرعت تولید (Production Speed): سرعت خط تولید معمولاً بر حسب متر در دقیقه بیان می شود. در حالی که سرعت بالا مطلوب است، باید توجه داشت که سرعت عملیاتی (Operational Speed) که شامل زمان بارگذاری کویل و جمع آوری محصول می شود، معیار واقعی تری است.

۷. خدمات پس از فروش و گارانتی: وجود تیم پشتیبانی قوی برای نصب، راه اندازی، آموزش اپراتور و تأمین قطعات یدکی در آینده بسیار ضروری است. گارانتی دستگاه و قطعات حساس (مانند پرس و سیستم برش) باید به صورت کتبی دریافت شود.

۸. برند و اعتبار سازنده: بررسی سابقه سازنده، بازدید از نمونه های کار شده در کارگاه های دیگر و دریافت نظرات مشتریان قبلی می تواند ریسک خرید را به شدت کاهش دهد.

۹. هزینه کل و بازگشت سرمایه: فقط قیمت خرید دستگاه را ملاک قرار ندهید. هزینه های نگهداری، مصرف انرژی، سرعت تولید و کیفیت محصول نهایی که بر بازارپسندی آن تأثیر می گذارد، باید در محاسبه بازگشت سرمایه (ROI) مد نظر قرار گیرد.

۱۰. فضای مورد نیاز و ابعاد دستگاه: قبل از خرید، نقشه زمین کارگاه خود را بررسی کنید تا مطمئن شوید که دستگاه (به ویژه سیستم دی کویل و خروجی) در فضای موجود جا می شود و امکان جابجایی و دور زدن آن وجود دارد.

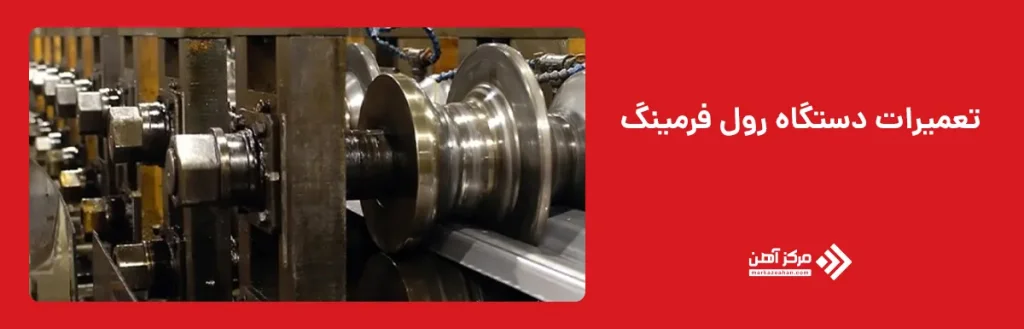

نگهداری و تعمیرات دستگاه رول فرمینگ

نگهداری پیشگیرانه و به موقع دستگاه رول فرمینگ، کلید اصلی برای تضمین طول عمر مفید ماشین، حفظ کیفیت محصولات تولیدی و جلوگیری از توقف های پرهزینه در خط تولید است. این فرآیند شامل بازرسی منظم غلتک ها برای شناسایی سایش یا زنگ زدگی، روغن کاری دقیق گیربکس ها و یاتاقان ها، و پاکسازی سیستم های هیدرولیک و برش از براده های فلزی است. همچنین، بررسی مداوم سنسورها و سیستم کنترل PLC برای اطمینان از تنظیمات دقیق سرعت و ابعاد، از ایجاد اعوجاج در پروفیل ها جلوگیری کرده و عملکرد دستگاه را در سطح بهینه نگه می دارد.

در نهایت، می توان گفت که توجه به برنامه جامع تعمیرات و نگهداری، تنها یک هزینه جانبی نیست، بلکه سرمایه گذاری هوشمندانه ای برای کاهش هزینه های تعمیرات سنگین و افزایش بهره وری مجموعه محسوب می شود. با رعایت اصول استاندارد نگهداری و آموزش اپراتورها برای شناسایی زودهنگام علائم خرابی، تولیدکنندگان می توانند از حداکثر ظرفیت دستگاه خود بهره برده و در بازار پررقابت امروز، همواره محصولی با کیفیت و بدون نقص را به مشتریان ارائه دهند.
