کوپلینگ شفت چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
کوپلینگ شفت یکی از مهم ترین قطعات انتقال قدرت در تجهیزات دوار است که وظیفه اتصال دو محور و انتقال گشتاور (Torque) بین آن ها را بر عهده دارد. این قطعه علاوه بر انتقال توان، می تواند ناهمراستایی های محدود، ارتعاشات، ضربه های مکانیکی و تغییرات بار را نیز تا حد مشخصی کنترل کند و از آسیب دیدن موتور، گیربکس، پمپ یا سایر تجهیزات جلوگیری نماید. انتخاب صحیح کوپلینگ تاثیر مستقیمی بر راندمان سیستم، عمر یاتاقان ها، هزینه تعمیرات و حتی عملکرد کلی خط تولید دارد. همچنین در پروژه های صنعتی، هنگام بررسی هزینه تجهیزات و حتی برآوردهایی مانند قیمت آهن، انتخاب نوع مناسب کوپلینگ نیز در کاهش هزینه های نگهداری نقش قابل توجهی ایفا می کند. در صنایع نفت و گاز، فولاد، معدن، سیمان، نیروگاه، خودروسازی و ماشین سازی از انواع مختلف کوپلینگ شفت استفاده می شود که هر کدام برای شرایط کاری مشخصی طراحی شده اند. در ادامه این مقاله با نحوه عملکرد، انواع، ویژگی ها، مزایا و مهم ترین نکات انتخاب کوپلینگ شفت به صورت تخصصی آشنا خواهید شد.
کوپلینگ شفت (Shaft Coupling) چیست؟
کوپلینگ شفت (Shaft Coupling) یک المان مکانیکی است که دو شفت مستقل را به گونه ای به یکدیگر متصل می کند که گشتاور، سرعت زاویه ای و توان مکانیکی با حداقل اتلاف از محور محرک به محور متحرک منتقل شود. طراحی این قطعه بر اساس پارامترهایی مانند Torque Capacity، Misalignment، Torsional Stiffness، سرعت دوران، شرایط بارگذاری و محیط کاری انجام می شود. بسته به نوع طراحی، کوپلینگ می تواند اتصال کاملا صلب یا دارای قابلیت جبران ناهمراستایی باشد.
در بسیاری از ماشین آلات صنعتی استفاده از کوپلینگ انعطاف پذیر باعث می شود خطاهای هم محوری ناشی از نصب، انبساط حرارتی، ارتعاشات و تغییر شکل سازه به یاتاقان ها و شفت منتقل نشود. به همین دلیل انتخاب صحیح کوپلینگ تنها به قطر شفت محدود نیست و باید ظرفیت گشتاور، ضریب سرویس (Service Factor)، نوع بار و شرایط بهره برداری نیز به صورت مهندسی بررسی شوند.

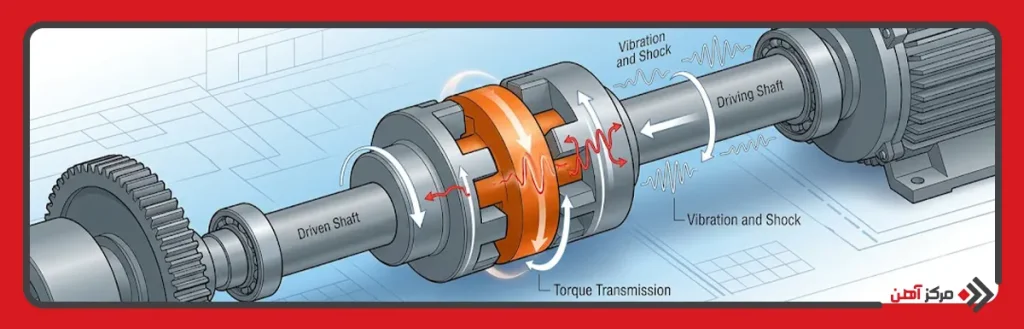

کوپلینگ شفت چگونه کار می کند؟
اساس عملکرد کوپلینگ بر انتقال گشتاور از شفت محرک (Driving Shaft) به شفت متحرک (Driven Shaft) است. این انتقال می تواند از طریق تماس مستقیم قطعات فلزی، اجزای الاستومری، میدان مغناطیسی یا حتی سیال انجام شود. نوع مکانیزم انتقال نیرو تعیین کننده ظرفیت بار، میزان جذب ضربه، راندمان انتقال و قابلیت جبران ناهمراستایی خواهد بود.
در زمان دوران محور، کوپلینگ علاوه بر انتقال توان، نیروهای جانبی ناشی از لرزش، شوک های لحظه ای، تغییرات سرعت و انحراف محورها را نیز مدیریت می کند. در مدل های انعطاف پذیر، اجزای الاستیک بخشی از انرژی ضربه را جذب کرده و از انتقال تنش های اضافی به یاتاقان، گیربکس و موتور جلوگیری می کنند؛ در حالی که کوپلینگ های صلب تقریبا تمام گشتاور را بدون تغییر شکل منتقل می کنند و تنها در صورت هم محوری کامل بهترین عملکرد را دارند.
ویژگی های کوپلینگ شفت
مهم ترین ویژگی های کوپلینگ شفت عبارت اند از:
- انتقال گشتاور بین دو شفت
- حفظ هم زمانی دوران دو محور
- جبران ناهمراستایی محوری
- جبران ناهمراستایی زاویه ای
- جبران ناهمراستایی شعاعی
- کاهش ارتعاشات سیستم
- جذب شوک های مکانیکی
- محافظت از یاتاقان ها
- افزایش عمر تجهیزات دوار
- قابلیت کار در دورهای مختلف
- نصب و تعویض آسان در بسیاری از مدل ها
- تنوع بالا از نظر ظرفیت گشتاور و کاربرد

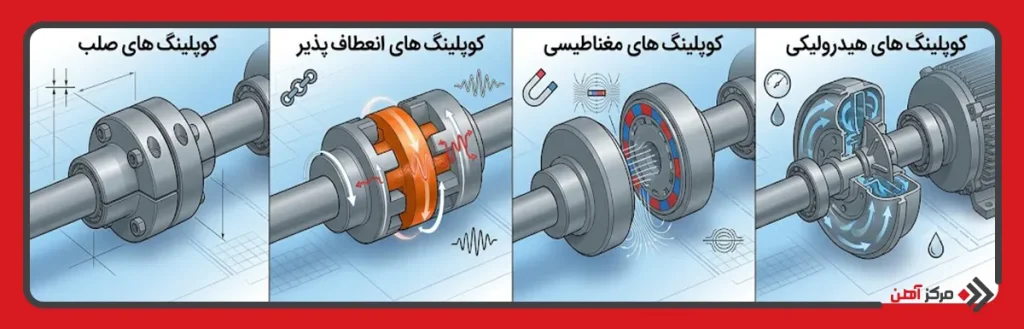

انواع کوپلینگ شفت
کوپلینگ ها بر اساس نحوه انتقال نیرو، میزان انعطاف پذیری و ساختار داخلی به چند گروه اصلی تقسیم می شوند. انتخاب هر مدل به میزان گشتاور، سرعت دوران، مقدار ناهمراستایی، شرایط محیطی و حساسیت تجهیزات وابسته است. در ادامه خواهیم گفت انواع کوپلینگ چیست و هر کدام در چه شرایط عملیاتی بهترین عملکرد را ارائه می دهند.
کوپلینگ های صلب
کوپلینگ های صلب (Rigid Coupling) اتصال کاملا مستقیم بین دو شفت ایجاد می کنند و هیچ گونه تغییر شکل الاستیک در آن ها وجود ندارد. این نوع کوپلینگ زمانی استفاده می شود که هم محوری دو محور با دقت بالا انجام شده باشد و نیاز به انتقال حداکثر گشتاور با کمترین افت وجود داشته باشد. صنایع ماشین ابزار، گیربکس های دقیق و برخی تجهیزات سنگین از مهم ترین کاربردهای این گروه هستند.
کوپلینگ های انعطاف پذیر
کوپلینگ های انعطاف پذیر (Flexible Coupling) با استفاده از قطعات الاستومری، فنری یا دیسکی امکان جبران ناهمراستایی و جذب ضربه را فراهم می کنند. مهم ترین تفاوت کوپلینگ انعطاف پذیر و کوپلینگ صلب در قابلیت تغییر شکل کنترل شده، کاهش ارتعاش و محافظت بیشتر از تجهیزات است. این ویژگی باعث شده استفاده از آن ها در پمپ ها، فن ها، کمپرسورها، نوار نقاله ها و ماشین آلات صنعتی بسیار رایج باشد.
کوپلینگ های مغناطیسی
در کوپلینگ های مغناطیسی (Magnetic Coupling) انتقال گشتاور بدون تماس مستقیم و تنها از طریق میدان مغناطیسی انجام می شود. حذف تماس مکانیکی باعث کاهش استهلاک، حذف نشتی و افزایش قابلیت اطمینان در تجهیزات حساس می شود. این نوع کوپلینگ در صنایع شیمیایی، دارویی و تجهیزات انتقال سیالات خورنده کاربرد گسترده ای دارد.
کوپلینگ های هیدرولیکی
کوپلینگ هیدرولیکی (Fluid Coupling) انتقال نیرو را به وسیله جریان سیال انجام می دهد. این ساختار امکان راه اندازی نرم تجهیزات، کاهش ضربه هنگام استارت، محدود کردن اضافه بار و محافظت از موتور و گیربکس را فراهم می کند. به همین دلیل در نوار نقاله های معدنی، آسیاب ها، تجهیزات فولادی و ماشین آلات سنگین استفاده فراوانی دارد.
| نوع کوپلینگ | مکانیزم انتقال گشتاور | قابلیت جبران ناهمراستایی | جذب ضربه و ارتعاش | مزایا | محدودیت ها | کاربردهای رایج |
|---|---|---|---|---|---|---|
| کوپلینگ صلب (Rigid Coupling) | اتصال مستقیم و صلب بین دو شفت | ندارد یا بسیار ناچیز | ندارد | انتقال گشتاور بالا، راندمان بسیار زیاد، ساختار ساده، هزینه نگهداری کم | نیاز به هم محوری دقیق، حساس به لرزش و خطای نصب | ماشین ابزار، گیربکس های دقیق، تجهیزات صنعتی ثابت، خطوط انتقال قدرت |
| کوپلینگ انعطاف پذیر (Flexible Coupling) | انتقال نیرو از طریق اجزای الاستومری، فنری یا دیسکی | زیاد (محوری، زاویه ای و شعاعی) | بسیار خوب | جبران ناهمراستایی، کاهش لرزش، افزایش عمر یاتاقان ها، محافظت از تجهیزات | استهلاک اجزای انعطاف پذیر، ظرفیت گشتاور محدودتر نسبت به نوع صلب | پمپ ها، فن ها، کمپرسورها، نوار نقاله ها، الکتروموتورها |
| کوپلینگ مغناطیسی (Magnetic Coupling) | انتقال گشتاور توسط میدان مغناطیسی بدون تماس مکانیکی | محدود | مناسب | بدون سایش، بدون نیاز به آب بندی مکانیکی، حذف نشتی، قابلیت کار با سیالات خورنده و سمی | قیمت بالا، محدودیت ظرفیت گشتاور، حساسیت به فاصله بین آهنرباها | صنایع دارویی، شیمیایی، غذایی، پمپ های آب بندی شده، تجهیزات خلأ |
| کوپلینگ هیدرولیکی (Fluid Coupling) | انتقال نیرو توسط گردش سیال بین پروانه ها | محدود | بسیار زیاد | راه اندازی نرم، کاهش شوک استارت، محافظت در برابر اضافه بار، کاهش تنش های دینامیکی | لغزش ذاتی، کاهش راندمان نسبت به اتصال مستقیم، نیاز به نگهداری سیال | نوار نقاله های معدنی، آسیاب ها، سنگ شکن ها، تجهیزات فولادی، ماشین آلات سنگین |
همان طور که جدول بالا نشان می دهد، هر نوع کوپلینگ شفت برای شرایط کاری مشخصی طراحی شده است و هیچ گزینه ای را نمی توان بهترین انتخاب برای همه کاربردها دانست. عواملی مانند میزان گشتاور، سرعت دوران، مقدار ناهمراستایی، شدت بارهای ضربه ای، شرایط محیطی و هزینه نگهداری، همگی در انتخاب نوع مناسب کوپلینگ تاثیرگذار هستند. به همین دلیل پیش از انتخاب، باید مشخصات فنی سیستم به دقت بررسی شود تا کوپلینگ بتواند علاوه بر انتقال مطمئن توان، از تجهیزات دوار نیز در برابر تنش های مکانیکی و ارتعاشات محافظت کند.
کاربرد کوپلینگ شفت
مهم ترین کاربردهای کوپلینگ شفت عبارت اند از:
- اتصال موتور به گیربکس
- اتصال موتور به پمپ
- انتقال توان در کمپرسورها
- استفاده در فن های صنعتی
- خطوط نوار نقاله
- ماشین آلات فولادسازی
- تجهیزات معدنی
- صنایع سیمان
- نیروگاه ها
- ماشین ابزار CNC
- تجهیزات دریایی
- صنایع نفت، گاز و پتروشیمی
مزایا و معایب کوپلینگ شفت
کوپلینگ شفت با توجه به نوع طراحی می تواند عملکرد تجهیزات دوار را بهبود دهد، اما انتخاب نامناسب آن نیز مشکلات متعددی ایجاد می کند. بنابراین شناخت نقاط قوت و محدودیت های هر مدل اهمیت زیادی دارد.
مزایا
- انتقال موثر گشتاور
- کاهش ارتعاشات
- جذب شوک های مکانیکی
- افزایش عمر یاتاقان ها
- کاهش استهلاک شفت
- جبران ناهمراستایی
- تنوع بالا برای کاربردهای مختلف
- نصب و نگهداری آسان در بسیاری از مدل ها
معایب
- حساسیت برخی مدل ها به اضافه بار
- نیاز به انتخاب دقیق بر اساس شرایط کاری
- استهلاک اجزای الاستومری
- محدودیت سرعت در بعضی مدل ها
- افزایش هزینه در انواع خاص مانند مغناطیسی
- کاهش راندمان در صورت نصب نادرست

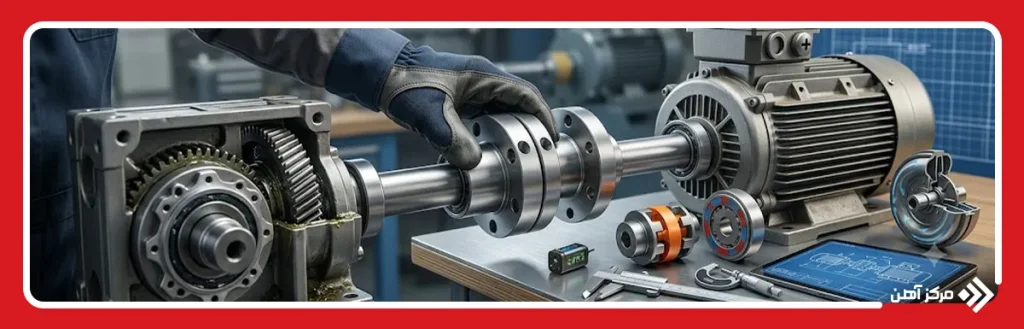

نکات مهم در انتخاب کوپلینگ شفت
برای انتخاب کوپلینگ مناسب باید مشخصات فنی سیستم به دقت بررسی شود تا از خرابی زودرس تجهیزات جلوگیری گردد. نکات مهم در انتخاب کوپلینگ شفت عبارتند از:
- مقدار گشتاور مورد نیاز
- سرعت دوران شفت
- قطر شفت
- میزان ناهمراستایی مجاز
- نوع بارگذاری
- وجود بارهای ضربه ای
- شرایط محیطی
- دمای کاری
- میزان ارتعاش سیستم
- فضای نصب
- جنس کوپلینگ
- سهولت تعمیر و نگهداری
- ضریب سرویس
- استانداردهای طراحی
کوپلینگ شفت یکی از اجزای کلیدی سیستم های انتقال قدرت است که علاوه بر اتصال دو محور، وظیفه انتقال ایمن گشتاور، کاهش ارتعاشات و محافظت از تجهیزات دوار را بر عهده دارد. انتخاب صحیح نوع کوپلینگ بر اساس گشتاور، سرعت، میزان ناهمراستایی، شرایط محیطی و نوع بارگذاری، تاثیر مستقیمی بر راندمان، قابلیت اطمینان و عمر مفید تجهیزات خواهد داشت. شناخت تفاوت انواع کوپلینگ و انتخاب مدل مناسب، هزینه های تعمیرات را کاهش داده و عملکرد پایدار ماشین آلات صنعتی را تضمین می کند.
سوالات متداول
کوپلینگ با ایجاد اتصال مکانیکی یا غیرتماسی بین دو شفت، گشتاور را از محور محرک به محور متحرک با حداقل افت توان منتقل می کند.
از کوپلینگ شفت در پمپ ها، کمپرسورها، فن ها، گیربکس ها، نوار نقاله ها، ماشین ابزار و تجهیزات صنعتی دوار استفاده می شود.
قطر شفت باید با قطر داخلی کوپلینگ مطابقت داشته باشد تا انتقال گشتاور بدون لغزش و تنش اضافی انجام شود.
گشتاور مجاز بر اساس توان موتور، سرعت دوران، ضریب سرویس و مشخصات فنی اعلام شده توسط سازنده تعیین می شود.
بله، کوپلینگ های انعطاف پذیر می توانند ناهمراستایی محوری، شعاعی و زاویه ای را تا محدوده طراحی شده جبران کنند.
میزان تحمل ناهمراستایی به نوع کوپلینگ بستگی دارد و معمولا در کاتالوگ سازنده به صورت دقیق مشخص می شود.
ناهمراستایی بیش از حد باعث افزایش لرزش، سایش، داغ شدن و کاهش عمر مفید کوپلینگ و یاتاقان ها می شود.
همراستا نبودن شفت ها، بالانس نبودن قطعات، خرابی اجزای داخلی یا انتخاب نادرست کوپلینگ از مهم ترین دلایل لرزش هستند.
بارگذاری بیش از ظرفیت، ناهمراستایی، اصطکاک غیرعادی یا خرابی قطعات داخلی می تواند باعث افزایش دمای کوپلینگ شود.
افزایش لرزش، ایجاد صدای غیرعادی، داغ شدن، ترک خوردگی، سایش قطعات و کاهش راندمان انتقال قدرت از مهم ترین نشانه های خرابی کوپلینگ هستند.
