کوپلینگ روتکس چیست و چه کاربردی دارد؟

کوپلینگ روتکس یکی از پرکاربردترین کوپلینگ های انعطاف پذیر فکی است که برای اتصال دو شفت و انتقال گشتاور میان بخش محرک و متحرک دستگاه استفاده می شود. این قطعه معمولا از دو هاب فلزی دندانه دار و یک قطعه الاستومری ستاره ای شکل در میان آن ها تشکیل شده است. قرار گرفتن لاستیک میان فک های دو هاب باعث می شود ضربه های ناگهانی، ارتعاشات پیچشی و بخشی از ناهماهنگی میان شفت ها جذب شود. به همین دلیل، کوپلینگ روتکسی در مجموعه هایی مانند پمپ، الکتروموتور، کمپرسور، فن، نوار نقاله و ماشین آلات تولیدی کاربرد فراوان دارد. جنس هاب می تواند با توجه به سایز، گشتاور و شرایط کاری از آلومینیوم، چدن، فولاد یا مواد زینترشده انتخاب شود. نوع فلز مصرفی، ابعاد هاب و شرایط بازار مواد اولیه نیز در هزینه ساخت اثر دارند؛ بنابراین تغییرات قیمت آهن می تواند به صورت مستقیم یا غیرمستقیم بر قیمت مدل های فولادی و چدنی این محصول تاثیر بگذارد.

برای شناخت دقیق عملکرد این قطعه، ابتدا باید بدانیم کوپلینگ چیست و چرا میان دو شفت نصب می شود. کوپلینگ قطعه ای مکانیکی است که حرکت دورانی و گشتاور را از یک شفت به شفت دیگر منتقل می کند و در برخی طرح ها امکان جبران مقدار محدودی از ناهماهنگی محوری، شعاعی یا زاویه ای را نیز فراهم می سازد. در مدل روتکس، انتقال نیرو از هاب اول به لاستیک و سپس از لاستیک به هاب دوم انجام می شود. الاستومر تحت فشار قرار می گیرد و علاوه بر انتقال گشتاور، شدت ضربات و نوسان های سیستم را کاهش می دهد. طراحی فشرده، نصب نسبتا آسان، عدم نیاز به روغن کاری و قابلیت استفاده در حالت افقی یا عمودی، از دلایل رواج این مدل هستند.

کوپلینگ روتکس چیست؟

در پاسخ فنی به این پرسش که کوپلینگ روتکس چیست، باید آن را یک کوپلینگ فکی با انعطاف پیچشی دانست که از سه جزء اصلی شامل دو هاب و یک الاستومر میانی تشکیل می شود. روی محیط داخلی هر هاب، فک های منحنی یا دندانه هایی وجود دارد که با بخش های ستاره ای لاستیک درگیر می شوند. هنگام چرخش شفت محرک، فک های هاب نخست به الاستومر فشار وارد می کنند و قطعه انعطاف پذیر نیز نیرو را به هاب دوم انتقال می دهد. این ساختار باعث می شود تماس مستقیم فلز با فلز در حالت عادی رخ ندهد و بخشی از ارتعاش و شوک های سیستم در لاستیک مستهلک شود. در برخی مدل ها، هاب ها از چدن ساخته می شوند و محصول از نظر بازار ممکن است در گروه کوپلینگ چدنی قرار گیرد. با این حال، صرف چدنی بودن هاب برای انتخاب کافی نیست و باید ظرفیت گشتاور، سرعت مجاز، قطر سوراخ و نوع الاستومر نیز بررسی شود. کاتالوگ کوپلینگ روتکس معمولا این داده ها را برای هر سایز به صورت مجزا ارائه می کند.

کوپلینگ روتکسی به دلیل توانایی جذب ارتعاش، جبران محدود ناهماهنگی و انتقال گشتاور در ابعاد فشرده، در سامانه های انتقال قدرت صنعتی به کار می رود. برای مثال، در اتصال الکتروموتور به پمپ یا گیربکس صنعتی، ناهماهنگی جزئی ناشی از مونتاژ، نشست پایه یا تغییرات حرارتی می تواند به یاتاقان ها و شفت ها فشار وارد کند. الاستومر روتکس بخشی از این اثرات را کاهش می دهد، اما جایگزین هم راستاسازی دقیق نیست. کوپلینگ باید هنگام نصب مطابق حدود مجاز سازنده تنظیم شود و فضای لازم برای تغییر شکل لاستیک در دور و بار بالا نیز در نظر گرفته شود. سختی لاستیک بر گشتاور قابل انتقال، میرایی ارتعاش و سختی پیچشی تاثیر دارد؛ در نتیجه، لاستیک نرم تر برای جذب ارتعاش مناسب تر است و نوع سخت تر معمولا گشتاور بیشتری منتقل می کند.

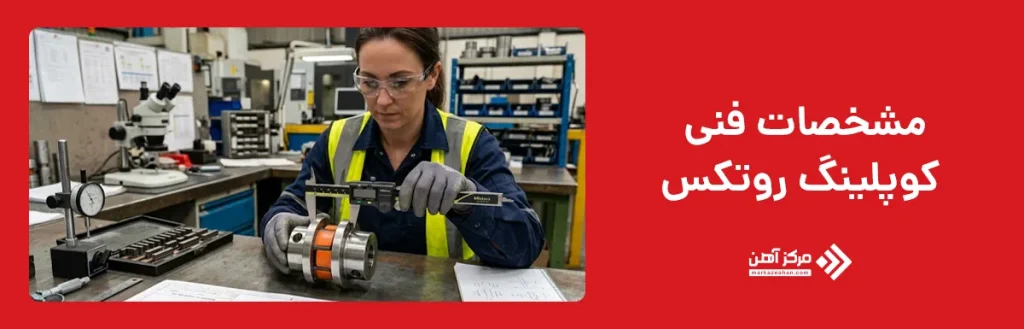

مشخصات فنی کوپلینگ روتکس

مشخصات فنی کوپلینگ روتکس مهم ترین معیاری است که باید پیش از انتخاب و نصب این قطعه بررسی شود. هر کوپلینگ روتکسی بر اساس ظرفیت انتقال گشتاور، حداکثر سرعت دوران، قطر شفت، اندازه هاب، نوع اتصال و سختی لاستیک طراحی می شود. اگر هر یک از این پارامترها با شرایط واقعی دستگاه هماهنگ نباشد، عمر مفید کوپلینگ کاهش یافته و احتمال آسیب به شفت، یاتاقان یا الکتروموتور افزایش پیدا می کند. تولیدکنندگان معتبر معمولا اطلاعات کامل هر سایز را در قالب جدول کوپلینگ روتکس ارائه می کنند تا کاربر بتواند با مقایسه ظرفیت گشتاور، سرعت مجاز، قطر سوراخ هاب و ابعاد نصب، مناسب ترین مدل را انتخاب کند. علاوه بر این، در کاتالوگ کوپلینگ روتکس اطلاعاتی مانند جنس هاب، نوع لاستیک، مقدار ناهماهنگی مجاز، وزن، گشتاور لحظه ای و استانداردهای ساخت نیز درج می شود که نقش مهمی در انتخاب صحیح دارند.

یکی دیگر از مشخصات مهم، نوع الاستومر یا همان لاستیک میانی است. لاستیک ها معمولا در سختی های مختلف تولید می شوند و هر کدام برای شرایط کاری مشخصی مناسب هستند. مدل های نرم تر ارتعاش بیشتری جذب می کنند، در حالی که نمونه های سخت تر توانایی انتقال گشتاور بالاتری دارند و تغییر شکل کمتری ایجاد می کنند. همچنین جنس هاب می تواند از آلومینیوم، فولاد یا چدن انتخاب شود که هر کدام مزایا و محدودیت های خاص خود را دارند. در انتخاب مشخصات فنی باید عواملی مانند توان موتور، دور کاری، میزان شوک های مکانیکی، دمای محیط، تعداد ساعات کارکرد و شرایط بهره برداری به صورت همزمان بررسی شوند. هرچه این اطلاعات دقیق تر ارزیابی شوند، عملکرد کوپلینگ روتکس پایدارتر خواهد بود و هزینه های تعمیر و نگهداری مجموعه انتقال قدرت نیز کاهش پیدا می کند.

انواع کوپلینگ روتکس

کوپلینگ روتکس در مدل های مختلفی تولید می شود تا بتواند نیاز ماشین آلات سبک و سنگین را پوشش دهد. مهم ترین تفاوت میان انواع کوپلینگ روتکس به جنس هاب، ظرفیت انتقال گشتاور، نوع لاستیک و شرایط کاری آن ها مربوط می شود. برخی مدل ها برای سرعت های بالا طراحی شده اند، برخی برای تحمل گشتاور زیاد و تعدادی نیز برای محیط های خورنده یا دستگاه هایی که ارتعاش زیادی دارند مناسب هستند. با وجود تفاوت های ظاهری، عملکرد کلی همه این مدل ها بر پایه انتقال گشتاور از طریق دو هاب و یک لاستیک الاستومری انجام می شود. انتخاب نوع مناسب باید براساس توان دستگاه، نوع بار، میزان ناهماهنگی شفت ها و شرایط محیطی صورت گیرد.

در ادامه، رایج ترین انواع کوپلینگ روتکس را از نظر جنس هاب و ساختار بررسی می کنیم تا تفاوت عملکرد، مزایا و کاربرد هر مدل به طور دقیق مشخص شود.

کوپلینگ روتکس فولادی

کوپلینگ روتکس فولادی برای سامانه هایی انتخاب می شود که در آن ها تحمل گشتاور بالا، مقاومت مکانیکی مناسب و دوام هاب اهمیت زیادی دارد. در این مدل، دو هاب اصلی از فولاد ساخته می شوند و لاستیک ستاره ای شکل میان فک های آن ها قرار می گیرد. فولاد در مقایسه با آلومینیوم ظرفیت بیشتری برای تحمل تنش، ضربه و بارهای متناوب دارد؛ به همین دلیل این نوع کوپلینگ روتکسی بیشتر در ماشین آلات صنعتی سنگین، خطوط تولید، نوار نقاله ها، پمپ های بزرگ، کمپرسورها و تجهیزات دارای بارگذاری شدید استفاده می شود. همچنین امکان ماشین کاری دقیق سوراخ هاب، شیار خار و سطوح اتصال باعث می شود مدل فولادی برای شفت هایی با قطر و تلرانس مشخص قابل استفاده باشد. البته وزن و ممان اینرسی بالاتر هاب فولادی باید هنگام انتخاب برای تجهیزات پرسرعت مورد توجه قرار گیرد.

یکی از مزایای مهم کوپلینگ روتکس فولادی، مقاومت مناسب آن در برابر ترک خوردگی و تغییر شکل تحت بار است. با این حال، فولاد بدون پوشش مناسب در محیط مرطوب یا خورنده ممکن است زنگ بزند؛ بنابراین استفاده از پوشش محافظ، آبکاری یا انتخاب آلیاژ مناسب اهمیت دارد. در زمان خرید نباید فقط جنس فولادی هاب ملاک قرار گیرد، بلکه ظرفیت گشتاور، دور مجاز، نوع اتصال شفت، سختی الاستومر و دمای کار نیز باید کنترل شوند. اگر دستگاه با شوک های متوالی کار می کند، باید ضریب سرویس مناسبی در محاسبات لحاظ شود تا کوپلینگ در محدوده ایمن فعالیت کند. استفاده از اطلاعات کاتالوگ کوپلینگ روتکس برای تطبیق این مشخصات، احتمال انتخاب اشتباه و خرابی زودهنگام را کاهش می دهد.

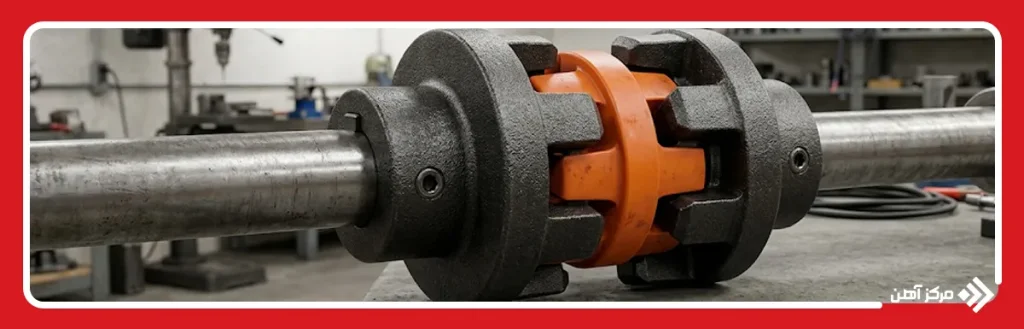

کوپلینگ روتکس چدنی

کوپلینگ روتکس چدنی یکی از رایج ترین مدل های مورد استفاده در تجهیزات عمومی صنعتی است. هاب های این نوع معمولا از چدن خاکستری یا آلیاژهای چدنی مناسب تولید می شوند و به دلیل قابلیت ریخته گری، ماشین کاری قابل قبول و قیمت اقتصادی، در سایزهای متنوع عرضه می گردند. ساختار آن مانند سایر مدل های روتکس شامل دو هاب فکی و یک لاستیک الاستومری است که میان آن ها قرار می گیرد. هنگامی که هاب محرک می چرخد، فک ها به لاستیک فشار وارد می کنند و گشتاور از طریق آن به هاب متحرک منتقل می شود. این مدل برای اتصال الکتروموتور به پمپ، فن، گیربکس، همزن و بسیاری از ماشین آلاتی که بار کاری متوسط و نسبتا یکنواخت دارند، گزینه ای متداول محسوب می شود.

مزیت اصلی کوپلینگ روتکس چدنی، تعادل میان قیمت، استحکام و سهولت تولید است. چدن توان جذب ارتعاش مناسبی دارد و در بسیاری از دستگاه های ثابت عملکرد قابل قبولی ارائه می دهد. با این حال، چدن نسبت به فولاد تردتر است و در برابر ضربه شدید، بارگذاری ناگهانی یا تنش خمشی بالا حساسیت بیشتری دارد. به همین دلیل استفاده از آن در ماشین آلات بسیار سنگین یا سامانه هایی که شوک های پی در پی دارند، باید پس از محاسبه دقیق انجام شود. هنگام انتخاب این محصول باید کیفیت ریخته گری، نبود ترک و تخلخل، دقت ماشین کاری سوراخ هاب و تناسب شیار خار بررسی شود. همچنین کوپلینگ نباید با ضربه چکش روی شفت نصب شود، زیرا این روش می تواند باعث ایجاد ترک در هاب یا آسیب به یاتاقان شود. انتخاب سایز صحیح، نصب هم محور و کنترل دوره ای لاستیک، عمر مفید این مدل را افزایش می دهد.

کوپلینگ روتکسی با لاستیک انعطاف پذیر

کوپلینگ روتکسی با لاستیک انعطاف پذیر برای انتقال گشتاور همراه با کاهش ارتعاش و جذب ضربه طراحی شده است. در این ساختار، لاستیک ستاره ای شکل میان فک های دو هاب قرار می گیرد و هنگام چرخش، تحت فشار فشاری قرار می گیرد. این نحوه درگیری باعث می شود نیروی محرک بدون تماس مستقیم فلز با فلز به شفت دوم منتقل شود. لاستیک کوپلینگ روتکس همچنین می تواند مقدار محدودی از ناهماهنگی زاویه ای، محوری و شعاعی را جبران کند. البته این قابلیت نباید به عنوان جایگزین هم راستاسازی دقیق شفت ها در نظر گرفته شود؛ زیرا ناهماهنگی بیش از حد، حرارت و تنش اضافی ایجاد کرده و عمر لاستیک و یاتاقان ها را کاهش می دهد.

میزان انعطاف این کوپلینگ به جنس و سختی الاستومر بستگی دارد. نمونه های نرم تر میرایی بیشتری دارند و برای دستگاه هایی مناسب هستند که ارتعاش یا ضربه قابل توجهی ایجاد می کنند. در مقابل، لاستیک های سخت تر از سختی پیچشی و ظرفیت انتقال گشتاور بالاتری برخوردارند و تغییر زاویه پیچشی کمتری دارند. در برخی محصولات معتبر، الاستومرها با درجه های سختی متفاوت مانند Shore A یا Shore D ارائه می شوند تا انتخاب بر اساس نوع بار و رفتار دینامیکی دستگاه امکان پذیر باشد.

این مدل در پمپ ها، فن ها، کمپرسورها، ماشین ابزار، نوار نقاله و واحدهای محرک کوچک و متوسط کاربرد دارد. مزیت دیگر آن، عدم نیاز به روغن کاری و امکان تعویض قطعه لاستیکی بدون جایگزینی کامل هاب ها است. با این حال، دمای زیاد، تماس با روغن ناسازگار، آلودگی شیمیایی و بارگذاری بیش از حد می توانند باعث ترک، سخت شدگی یا تغییر شکل الاستومر شوند. بنابراین جنس لاستیک باید با محیط کار و شرایط حرارتی دستگاه هماهنگ باشد.

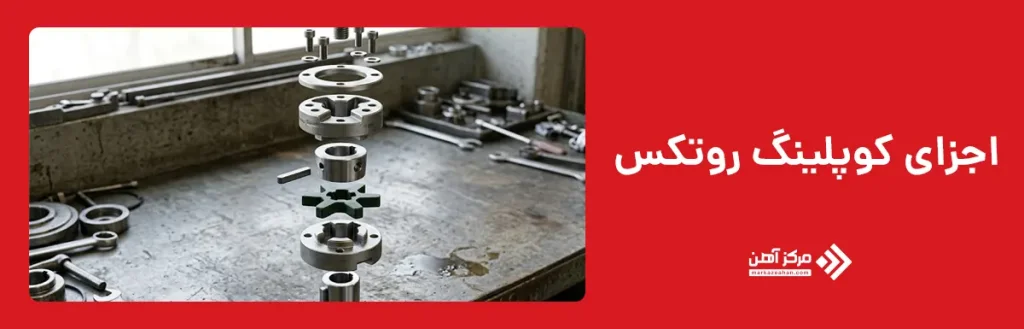

اجزای کوپلینگ روتکس

کوپلینگ روتکس از مجموعه ای ساده اما هماهنگ تشکیل شده است که هر جزء نقش مشخصی در انتقال گشتاور، کاهش ارتعاش و اتصال دو شفت دارد. ساختار اصلی این کوپلینگ شامل دو هاب فلزی، یک قطعه الاستومری ستاره ای شکل، سوراخ مرکزی برای نصب روی شفت و در بسیاری از مدل ها شیار خار یا پیچ تنظیم است. هاب اول روی شفت محرک، مانند شفت الکتروموتور، نصب می شود و هاب دوم به شفت متحرک دستگاه متصل خواهد شد. فک های برجسته هر دو هاب بدون تماس مستقیم با یکدیگر، در فضای میان پره های لاستیک قرار می گیرند. هنگام چرخش هاب محرک، نیرو از فک ها به لاستیک وارد شده و سپس به هاب دوم منتقل می شود. این آرایش فشاری باعث می شود کوپلینگ روتکسی ضمن انتقال حرکت دورانی، بخشی از ضربه های ناشی از شروع، توقف یا تغییر بار را جذب کند.

اجزای جانبی ممکن است با توجه به مدل و روش نصب متفاوت باشند. برخی هاب ها دارای سوراخ ساده و شیار خار هستند، در حالی که بعضی نمونه ها از بوش مخروطی، پیچ مهاری، اتصال کلمپی یا سیستم قفل شونده استفاده می کنند. قطر داخلی هاب باید با قطر شفت هماهنگ باشد و شیار خار نیز براساس ابعاد استاندارد ماشین کاری شود. فاصله میان دو هاب اهمیت زیادی دارد؛ زیرا فشردگی بیش از حد لاستیک، حرکت محوری آن را محدود می کند و فاصله زیاد نیز سطح درگیری فک ها را کاهش می دهد. جنس هاب، کیفیت ماشین کاری، سختی لاستیک و دقت مونتاژ مستقیما بر ظرفیت گشتاور و عمر مجموعه اثر می گذارند. در زمان سرویس باید هاب ها از نظر ترک، خوردگی و لقی و الاستومر از نظر سایش، پارگی یا تغییر شکل بررسی شود. شناخت دقیق اجزای کوپلینگ روتکس امکان عیب یابی سریع تر و تعویض هدفمند قطعه آسیب دیده را فراهم می کند.

لاستیک کوپلینگ روتکس

لاستیک کوپلینگ روتکس بخش انعطاف پذیر و مصرفی این مجموعه است که میان فک های دو هاب قرار می گیرد. این قطعه معمولا به شکل ستاره ای ساخته می شود و هر پره آن در فضای میان دندانه های هاب ها قرار می گیرد. هنگام شروع حرکت، تغییر سرعت یا افزایش ناگهانی بار، فشار از هاب محرک به لاستیک وارد می شود و سپس به هاب متحرک انتقال پیدا می کند. به این ترتیب، گشتاور بدون تماس مستقیم فلز با فلز منتقل می شود و بخشی از شوک های مکانیکی و ارتعاشات پیچشی کاهش می یابد. عملکرد صحیح این قطعه به سختی، جنس، ابعاد و سازگاری آن با شرایط کاری وابسته است. هرچه لاستیک نرم تر باشد، توان بیشتری برای جذب ارتعاش دارد، اما تغییر شکل آن نیز بیشتر است. نمونه های سخت تر معمولا برای انتقال گشتاور بالاتر و سامانه هایی با پاسخ دقیق تر مناسب هستند.

جنس لاستیک باید با دمای محیط، تماس احتمالی با روغن، رطوبت، مواد شیمیایی و تعداد دفعات روشن و خاموش شدن دستگاه هماهنگ باشد. حرارت زیاد می تواند باعث سخت شدن، ترک خوردن یا کاهش خاصیت ارتجاعی شود. بارگذاری بیش از ظرفیت نیز به له شدگی، پارگی یا تغییر شکل دائمی پره ها منجر خواهد شد. لرزش غیرعادی، صدای ضربه هنگام راه اندازی، افزایش لقی پیچشی و مشاهده ذرات لاستیکی در اطراف کوپلینگ از نشانه های خرابی این قطعه هستند. در چنین شرایطی، ادامه کار ممکن است به برخورد فک های فلزی و آسیب هاب ها منجر شود. هنگام تعویض باید لاستیکی با سایز، سختی و جنس توصیه شده در کاتالوگ کوپلینگ روتکس نصب شود. استفاده از قطعه نامتناسب، حتی اگر از نظر ظاهری داخل هاب قرار گیرد، می تواند ظرفیت واقعی انتقال گشتاور را کاهش دهد.

هاب و قطعات فلزی کوپلینگ روتکس

هاب ها اجزای فلزی اصلی کوپلینگ روتکس هستند که روی شفت محرک و شفت متحرک نصب می شوند. هر هاب دارای سوراخ مرکزی، فک های انتقال نیرو و در بسیاری از مدل ها شیار خار، پیچ مهاری یا محل نصب بوش است. سطح داخلی سوراخ باید با دقت ماشین کاری شود تا هاب بدون لقی غیرمجاز روی شفت قرار گیرد. اگر قطر سوراخ بزرگ تر از اندازه لازم باشد، ضربه و سایش در محل اتصال ایجاد می شود و اگر بیش از حد تنگ باشد، نصب اجباری می تواند به هاب، شفت یا یاتاقان صدمه بزند. فک های هاب نیز باید از نظر شکل، ضخامت و فاصله با لاستیک هماهنگ باشند؛ زیرا انتقال گشتاور از طریق فشار این فک ها بر پره های الاستومر انجام می شود.

جنس هاب با توجه به مقدار گشتاور، سرعت، وزن مجاز و شرایط محیطی انتخاب می شود. هاب آلومینیومی برای تجهیزات سبک و سرعت بالا مناسب است، در حالی که کوپلینگ روتکس فولادی برای بارهای سنگین و گشتاور زیاد کاربرد دارد. نمونه چدنی نیز به دلیل قیمت مناسب و عملکرد قابل قبول در ماشین آلات عمومی رایج است. علاوه بر هاب، قطعاتی مانند خار، پیچ تنظیم، بوش مخروطی و پیچ های اتصال در تثبیت کوپلینگ روی شفت نقش دارند. شل شدن هر یک از این اجزا می تواند باعث لقی، لغزش هاب یا آسیب شیار خار شود. در زمان بازرسی باید ترک، خوردگی، تغییر شکل فک ها، ساییدگی سوراخ و وضعیت پیچ ها کنترل شود. نصب هاب با ضربه مستقیم چکش توصیه نمی شود؛ زیرا ممکن است ترک پنهان یا ناهم راستایی ایجاد کند. استفاده از ابزار نصب مناسب، تنظیم فاصله صحیح دو هاب و کنترل هم محوری، عمر اجزای فلزی کوپلینگ روتکسی را افزایش می دهد.

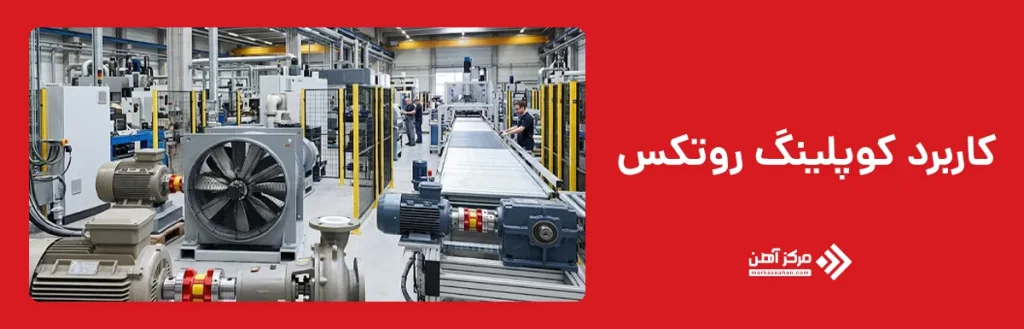

کاربرد کوپلینگ روتکس

کاربرد کوپلینگ روتکس بیشتر در تجهیزاتی است که نیاز به انتقال مطمئن گشتاور همراه با جذب ارتعاش و ضربه دارند. این کوپلینگ معمولا میان الکتروموتور و تجهیز متحرک نصب می شود و حرکت دورانی را از شفت محرک به شفت پمپ، فن، کمپرسور، گیربکس، همزن یا ماشین صنعتی منتقل می کند. ساختار فشرده، نصب آسان و عدم نیاز به روغن کاری باعث شده است که کوپلینگ روتکسی در خطوط تولید، صنایع غذایی، تاسیسات، ماشین سازی، صنایع فولاد، معدن و سامانه های انتقال مواد کاربرد گسترده ای داشته باشد. در پمپ های سانتریفیوژ، این قطعه ضربه ناشی از راه اندازی موتور را کاهش می دهد و در فن ها و بلوئرها بخشی از لرزش های پیچشی را جذب می کند.

در نوار نقاله ها و تجهیزات انتقال مواد، کوپلینگ روتکس میان موتور و گیربکس یا میان گیربکس و محور محرک قرار می گیرد. در کمپرسورها، خردکن ها و میکسرها نیز می تواند بارهای ضربه ای کوتاه مدت را تا محدوده طراحی کنترل کند. با این حال، استفاده از آن برای هر دستگاهی بدون محاسبه مناسب نیست. ظرفیت گشتاور، دور، تعداد راه اندازی، دمای محیط و نوع بار باید پیش از انتخاب بررسی شوند. برای دستگاه هایی با بار یکنواخت، سایز استاندارد ممکن است کافی باشد، اما ماشین آلات دارای توقف و شروع مکرر یا بارهای سنگین به ضریب سرویس بالاتر نیاز دارند. همچنین این کوپلینگ فقط مقدار محدودی از ناهماهنگی را جبران می کند و نباید برای اصلاح نصب نادرست شفت ها به آن تکیه کرد. انتخاب صحیح انواع کوپلینگ روتکس براساس شرایط واقعی دستگاه، باعث کاهش فشار وارد بر یاتاقان ها، جلوگیری از انتقال کامل شوک و افزایش پایداری مجموعه انتقال قدرت می شود.

مزایا و معایب کوپلینگ روتکس

کوپلینگ روتکس به دلیل ساختار ساده، ابعاد فشرده و عملکرد قابل اعتماد، در بسیاری از سیستم های انتقال قدرت استفاده می شود. یکی از مهم ترین مزایای آن، جذب بخشی از ارتعاشات پیچشی و ضربه های لحظه ای است. لاستیک میانی میان دو هاب قرار می گیرد و از تماس مستقیم فلز با فلز جلوگیری می کند؛ در نتیجه، شدت شوک های ناشی از راه اندازی، توقف یا تغییر ناگهانی بار کاهش می یابد. این ویژگی می تواند فشار وارد بر یاتاقان ها، شفت ها و اجزای متصل را کمتر کند. عدم نیاز به روغن کاری، نگهداری نسبتا ساده، نصب آسان و امکان تعویض لاستیک بدون جایگزینی همه قطعات نیز از دیگر مزایای کوپلینگ روتکسی به شمار می رود. تنوع جنس هاب و سختی الاستومر نیز امکان استفاده از آن را در ماشین آلات سبک، متوسط و سنگین فراهم می کند.

در مقابل، این کوپلینگ محدودیت هایی دارد که باید پیش از انتخاب در نظر گرفته شوند. لاستیک کوپلینگ روتکس قطعه ای مصرفی است و در اثر گرما، آلودگی شیمیایی، تماس با روغن ناسازگار یا بارگذاری بیش از حد دچار فرسودگی می شود. توانایی جبران ناهماهنگی نیز محدود است و نصب غیردقیق شفت ها می تواند عمر لاستیک و یاتاقان ها را کاهش دهد. مدل های چدنی در برابر ضربه شدید حساس تر هستند و مدل های فولادی نیز وزن و هزینه بیشتری دارند. همچنین عملکرد کوپلینگ به انتخاب صحیح سایز و سختی الاستومر وابسته است؛ بنابراین استفاده از مدل نامناسب ممکن است باعث پارگی لاستیک، افزایش لقی یا برخورد فک های فلزی شود. به طور کلی، مزایای این محصول زمانی به طور کامل قابل استفاده است که انتخاب، نصب و سرویس دوره ای آن مطابق شرایط واقعی دستگاه انجام شود.

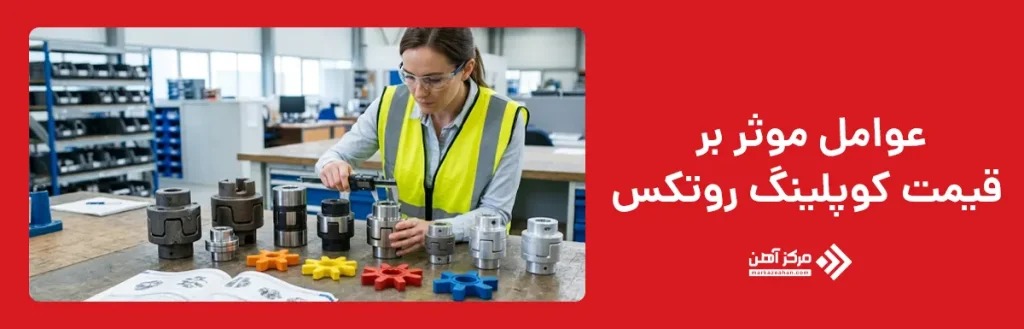

عوامل موثر بر قیمت کوپلینگ روتکس

قیمت کوپلینگ روتکس تحت تاثیر مجموعه ای از عوامل فنی، تولیدی و بازاری تعیین می شود و نمی توان تنها براساس ظاهر یا اندازه کلی آن تصمیم گیری کرد. نخستین عامل، جنس هاب است. نمونه های فولادی معمولا به دلیل استحکام، ماشین کاری و هزینه مواد اولیه قیمت بیشتری نسبت به مدل های چدنی یا آلومینیومی دارند. سایز کوپلینگ، قطر سوراخ هاب، ظرفیت انتقال گشتاور و وزن قطعات فلزی نیز بر قیمت نهایی اثر می گذارند. هرچه ابعاد و توان کوپلینگ بیشتر باشد، مقدار ماده اولیه و عملیات تولید افزایش پیدا می کند. نوع اتصال هاب به شفت، وجود بوش مخروطی، شیار خار سفارشی یا سیستم کلمپی نیز می تواند هزینه ساخت را تغییر دهد.

عامل مهم دیگر، کیفیت و جنس لاستیک کوپلینگ روتکس است. الاستومرهای مقاوم در برابر حرارت، روغن یا مواد شیمیایی معمولا قیمت بالاتری دارند، اما در شرایط کاری سخت عمر بیشتری ارائه می دهند. برند سازنده، کشور تولیدکننده، دقت ماشین کاری، استاندارد ساخت و اصالت قطعه نیز در اختلاف قیمت محصولات بازار موثر هستند. برخی نمونه های ارزان ممکن است از هاب هایی با ریخته گری ضعیف، لاستیک نامرغوب یا تلرانس های نامناسب ساخته شده باشند که هزینه تعمیرات بعدی را افزایش می دهد. نوسان قیمت فلزات، هزینه واردات، نرخ ارز و موجودی بازار نیز می توانند قیمت کوپلینگ روتکسی را تغییر دهند. برای خرید اقتصادی باید قیمت در کنار گشتاور مجاز، دور کاری، جنس هاب، سختی لاستیک و شرایط ضمانت بررسی شود. انتخاب صرفا براساس کمترین قیمت ممکن است باعث خرابی زودهنگام و توقف دستگاه شود.

کوپلینگ روتکس یکی از پرکاربردترین کوپلینگ های فکی انعطاف پذیر برای اتصال دو شفت و انتقال گشتاور در تجهیزات صنعتی است. این قطعه از دو هاب فلزی و یک لاستیک ستاره ای تشکیل می شود و می تواند بخشی از ضربه، ارتعاش و ناهماهنگی شفت ها را کنترل کند. کوپلینگ روتکسی در پمپ، فن، کمپرسور، نوار نقاله، همزن، الکتروموتور و مجموعه های متصل به گیربکس استفاده می شود. برای انتخاب مناسب باید گشتاور، دور، قطر شفت، ضریب سرویس، دمای محیط، جنس هاب و سختی لاستیک بررسی شوند. کوپلینگ روتکس فولادی برای بارهای سنگین مناسب است و مدل چدنی در کاربردهای عمومی انتخابی اقتصادی محسوب می شود. تطبیق مشخصات دستگاه با کاتالوگ و جدول کوپلینگ روتکس، هم راستاسازی شفت ها و بازرسی لاستیک، از خرابی زودهنگام و توقف دستگاه به صورت موثر جلوگیری می کند.
