استیفنر چیست و چه کاربردی در قالب بندی ستون دارد؟

استیفنر به عنوان یکی از اجزای کلیدی در قالب بندی ستون، نقش حیاتی در حفظ شکل، استحکام و ایمنی سازه در مراحل حساس بتن ریزی ایفا می کند. در بسیاری از پروژه های ساختمانی، بدون استفاده از استیفنر ستون، احتمال تغییر شکل قالب و در نتیجه ایجاد نقص در سطح نهایی بتن بسیار بالا است. اهمیت این قطعه زمانی بیشتر می شود که فشار جانبی بتن تازه به قالب وارد می شود و کوچک ترین تغییر فرم می تواند منجر به ضعف سازه ای گردد. از همین رو، پیمانکاران حرفه ای پیش از شروع عملیات، هزینه تهیه و نصب این بخش را در بودجه پیش بینی می کنند. بررسی قیمت تیرآهن به عنوان یکی از عناصر اصلی در ساخت برخی از انواع استیفنرهای فلزی، بخش مهمی از برآورد مالی پروژه است. انتخاب استیفنر مناسب، علاوه بر افزایش دوام قالب، باعث بهبود کیفیت نهایی ستون و کاهش نیاز به تعمیرات بعدی خواهد شد.

علاوه بر نقش فنی، انتخاب استیفنر بر سرعت اجرای پروژه نیز تأثیرگذار است، زیرا یک قالب بندی پایدار نیاز به توقف های مکرر برای اصلاح یا بازسازی ندارد. مصالح مورد استفاده برای ساخت استیفنر، متنوع بوده و می تواند شامل فولاد، بتن و حتی مواد کامپوزیتی پیشرفته باشد. هر کدام از این مصالح ویژگی ها و هزینه های متفاوتی دارند که بر تصمیم نهایی تأثیر می گذارد. در این میان، بررسی قیمت آهن به عنوان ماده اولیه رایج در تولید استیفنرهای فلزی، به پیمانکار کمک می کند تا بر اساس بودجه و شرایط پروژه، بهترین انتخاب را داشته باشد. در این مقاله با انواع استیفنر آشنا می شوید و با کاربردها، مزایا، استانداردها و نحوه نصب آن ها آشنا می شوید.

سخت کننده یا استیفنر چیست؟

سخت کننده یا همان استیفنر(Stiffener) ، قطعه ‌ای است که برای جلوگیری از تغییر شکل، خم‌ شدگی یا لرزش بیش از حد اعضای سازه ‌ای یا قالب‌ ها به کار می ‌رود. در قالب‌ بندی ستون ‌ها، استیفنر ستون معمولاً به صورت افقی یا عمودی روی سطح بیرونی قالب نصب می ‌شود تا فشار جانبی بتن تازه را مهار کند.

این قطعه، علاوه بر ستون‌ ها، در بسیاری از سازه‌های فلزی و حتی در طراحی تیرها نیز کاربرد دارد و نمونه‌ای از آن استیفنر تیر است. برای درک بهتر این مفهوم، بد نیست بدانیم تیر ورق چیست و چرا به استیفنر نیاز دارد؛ تیر ورق به دلیل طول زیاد و جان نسبتاً نازک، در برابر کمانش یا تغییر شکل موضعی آسیب‌ پذیر است و نصب استیفنر در فواصل مشخص، مقاومت آن را به‌ طور قابل‌ توجهی افزایش می ‌دهد. در پروژه ‌های بزرگ، استیفنر در سازه ‌های فلزی و سوله ‌ها نیز نقش تقویتی مهمی ایفا می ‌کند و از بروز مشکلات ساختاری جلوگیری می کند.

کاربرد استیفنر تنها به قالب بندی ستون محدود نمی شود، بلکه این قطعه در انواع دیگری از سازه ها از جمله پل ها، مخازن فلزی و سازه های دریایی نیز دیده می شود. برای مثال، استیفنر پای ستون در سازه های بلند به توزیع یکنواخت نیرو و جلوگیری از تمرکز تنش کمک می کند. انتخاب جنس، ابعاد و محل نصب استیفنر باید بر اساس محاسبات مهندسی و استانداردهای ساخت و ساز انجام شود تا عملکرد آن بهینه باشد. یک سخت کننده مناسب نه تنها پایداری سازه را تضمین می کند، بلکه عمر مفید اجزای اصلی را افزایش داده و هزینه های نگهداری را کاهش می دهد. در بخش های بعد، انواع مختلف استیفنرها و کاربردهای تخصصی هر کدام را به تفصیل بررسی خواهیم کرد.

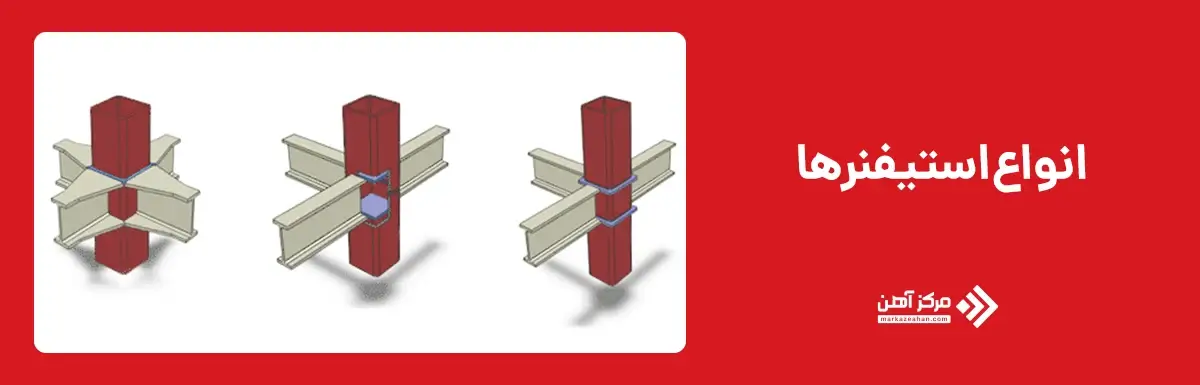

انواع استیفنرها

استیفنرها بر اساس جنس، روش تولید و کاربرد به انواع مختلفی تقسیم می شوند. این تنوع به طراح و مجری پروژه اجازه می دهد که با توجه به شرایط سازه ای، بودجه و الزامات فنی، بهترین گزینه را انتخاب کنند. یک دسته بندی رایج، تفکیک استیفنرها به چهار گروه اصلی است: فلزی، کامپوزیتی، بتنی و قابل تنظیم یا پیش ساخته. هر کدام از این گروه ‌ها ویژگی‌ های خاص خود را دارند و بسته به پروژه، می ‌توانند در بخش‌ های مختلف قالب‌ بندی ستون و اتصال تیر ورق ‌ها یا حتی به عنوان استیفنر در سوله برای تقویت قاب‌ های فلزی و مهار بارهای جانبی به کار روند. شناخت انواع استیفنر، اولین گام در انتخاب درست و اقتصادی یک سخت کننده مناسب است.

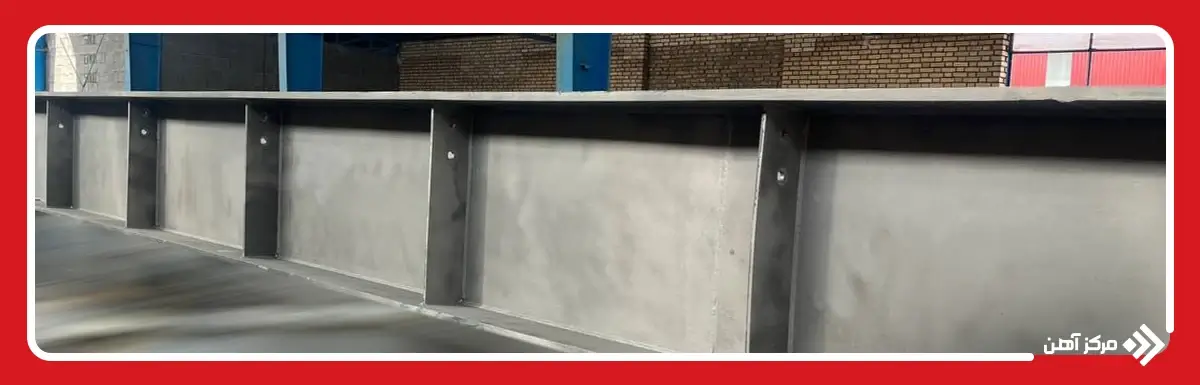

استیفنرهای فلزی

استیفنرهای فلزی رایج ترین نوع در پروژه های ساختمانی و صنعتی هستند. این نوع سخت کننده معمولاً از فولاد کربنی یا فولاد آلیاژی ساخته می شود و به دلیل مقاومت مکانیکی بالا، قابلیت تحمل فشار و ضربه را دارد. در قالب بندی ستون، استیفنر فلزی به صورت پروفیل یا ورق تقویتی نصب می شود تا فشار جانبی بتن تازه را مهار کند. یکی از مزایای اصلی آن، قابلیت بازیافت و استفاده مجدد است که در پروژه های بزرگ باعث صرفه جویی در هزینه ها می شود. استیفنرهای فلزی در استیفنر پای ستون و اتصال تیر ورق ها هم کاربرد زیادی دارند، زیرا از تغییر شکل موضعی و کمانش جلوگیری می کنند. این نوع، نیازمند پوشش ضد زنگ یا رنگ صنعتی برای محافظت در برابر خوردگی است، به خصوص زمانی که در فضاهای باز یا شرایط مرطوب استفاده شود.

استیفنرهای کامپوزیتی

استیفنرهای کامپوزیتی از ترکیب الیاف مقاوم مانند فایبرگلاس یا کربن با رزین های پلیمری ساخته می شوند. این نوع سخت کننده ها نسبت به وزن خود مقاومت بالایی دارند و در برابر خوردگی و رطوبت بسیار مقاوم اند. به همین دلیل، در پروژه هایی مثل سازه های دریایی یا کارخانه های شیمیایی که محیط کاری خورنده است، استفاده از این نوع استیفنر مزیت بزرگی محسوب می شود. علاوه بر قالب بندی ستون، این نوع در بخش هایی از استیفنر در سازه های فلزی که نیاز به وزن کم و استحکام زیاد است، عملکرد مطلوبی دارد. هر چند هزینه اولیه استیفنر کامپوزیتی معمولاً بالاتر از نوع فلزی است، ولی طول عمر و کاهش نیاز به تعمیرات، این هزینه را در بلند مدت جبران می کند.

استیفنرهای بتنی

استیفنرهای بتنی عمدتاً در سازه هایی به کار می روند که یکپارچگی با بدنه اصلی بتن اهمیت دارد. این نوع سخت کننده معمولاً در همان فرآیند قالب بندی ساخته و با بتن سازه یکپارچه می شود. استیفنر بتنی برای ستون ها یا دیوارهایی که فشار جانبی بالایی دارند و یا نیاز به مقاومت ویژه در برابر آتش دارند، انتخاب مناسبی است. در پروژه های خاص، مانند سیلوها یا مخازن بتنی، استفاده از استیفنر بتنی باعث افزایش دوام و کاهش نیاز به تقویت های فلزی می شود. البته وزن بالای این نوع، ممکن است در برخی پروژه ها محدودیت ایجاد کند. از نظر اجرایی، طراحی و ریختن استیفنر بتنی باید با دقت بالا انجام شود، زیرا کوچک ترین نقص در تراکم یا نسبت آب به سیمان می تواند عملکرد آن را کاهش دهد. همچنین، در مناطق سردسیر یا دارای سیکل یخ زدگی و ذوب، انتخاب طرح اختلاط مقاوم در برابر این شرایط الزامی است. عمر مفید این نوع استیفنر در صورت اجرای صحیح، بسیار بالا بوده و معمولاً همزمان با عمر سازه اصلی خواهد بود.

استیفنرهای قابل تنظیم و پیش ساخته

این نوع استیفنرها برای پروژه هایی طراحی شده اند که به انعطاف پذیری بالا در ابعاد و فواصل نیاز دارند. استیفنرهای قابل تنظیم معمولاً از اجزای فلزی یا آلومینیومی ساخته شده و می توان طول یا زاویه آن ها را بر اساس نیاز تغییر داد. در قالب بندی ستون های با مقاطع خاص یا ارتفاع های متغیر، این ویژگی باعث صرفه جویی قابل توجه در زمان و هزینه می شود. نوع پیش ساخته نیز به صورت آماده در کارخانه تولید و در محل نصب می شود که کیفیت ساخت را افزایش می دهد. این استیفنرها به ویژه در پروژه های صنعتی و سوله ها، جایی که سرعت نصب اهمیت دارد، بسیار محبوب اند. مزیت دیگر آن ها کاهش وابستگی به نیروی کار بسیار ماهر در محل پروژه است، زیرا بیشتر عملیات ساخت و آماده سازی در محیط کنترل شده کارخانه انجام می شود. از نظر اقتصادی، هزینه اولیه ممکن است بالاتر باشد، ولی صرفه جویی در زمان اجرا و کاهش خطاها، این اختلاف را جبران می کند.

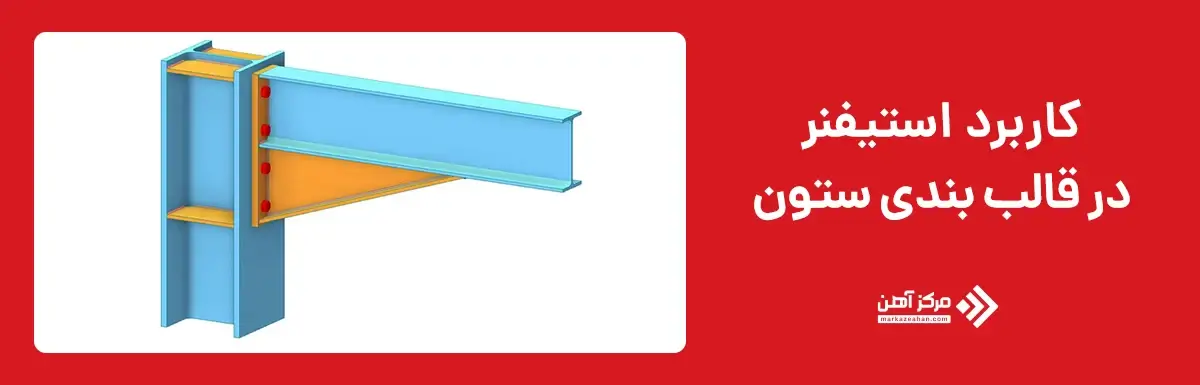

کاربرد استیفنر در قالب بندی ستون

استیفنر در قالب بندی ستون نقشی فراتر از یک قطعه تقویتی ساده دارد. این سخت کننده باعث می شود قالب ستون در برابر فشار جانبی بتن تازه ریخته شده پایدار باقی بماند و شکل طراحی شده ستون بدون اعوجاج ایجاد شود. بدون حضور استیفنر ستون، تغییر شکل قالب یا باز شدن اتصالات آن می تواند کیفیت سطح بتن را تحت تأثیر قرار دهد و حتی مشکلات سازه ای جدی ایجاد کند. بسته به نوع پروژه، ابعاد ستون و شرایط محیطی، نوع و تعداد استیفنرها متفاوت است.

علاوه بر این، در پروژه هایی که نیاز به اجرای سریع و بدون خطا دارند، وجود استیفنر از توقف های ناخواسته و دوباره کاری جلوگیری می کند. این قطعه به توزیع یکنواخت نیرو، کاهش تمرکز تنش و بهبود دقت هندسی کمک می کند. در نتیجه، استفاده از آن تنها یک توصیه فنی نیست، بلکه در بسیاری از استانداردهای بین المللی به عنوان الزام طراحی و اجرایی ذکر شده است.

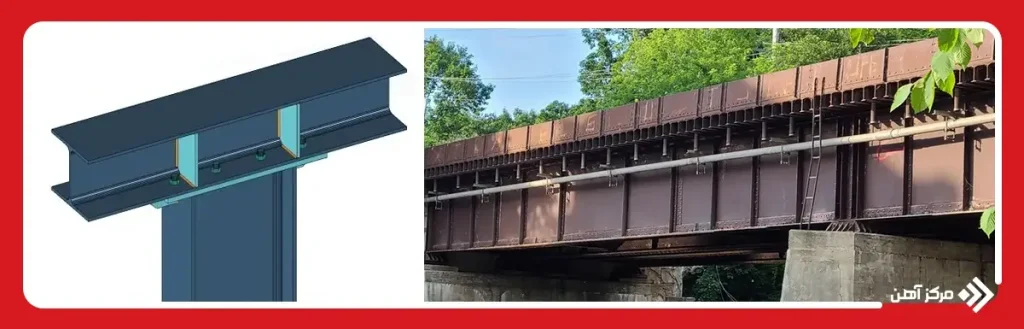

افزایش استحکام و مقاومت ستون ها

یکی از مهم ترین کاربردهای استیفنر، افزایش مقاومت قالب و در نتیجه ستون است. هنگامی که بتن تازه در قالب ریخته می شود، فشار جانبی زیادی به دیواره ها وارد می کند. یک سخت کننده مناسب، این نیرو را در سطح قالب توزیع کرده و از تمرکز تنش جلوگیری می کند. این کار باعث می شود ستون نهایی مقاومت بیشتری در برابر بارهای محوری و جانبی داشته باشد. استفاده از استیفنر فلزی یا بتنی در این بخش، بسته به شرایط پروژه، رایج ترین روش تقویت است. حتی در پروژه هایی که از استیفنر در سازه های فلزی یا سوله استفاده می کنند، اصل عملکرد این قطعه مشابه است: توزیع نیرو و حفظ یکپارچگی ساختاری.

جلوگیری از تغییر شکل ستون در حین بتن ریزی

بتن تازه، وزن و فشار قابل توجهی ایجاد می کند و اگر قالب بندی به درستی مهار نشود، تغییر شکل آن اجتناب ناپذیر خواهد بود. استیفنر ستون با محدود کردن جا به جایی جانبی قالب، شکل طراحی شده را حفظ می کند. این موضوع به ویژه در ستون های بلند یا با مقاطع غیر مستطیلی اهمیت بیشتری دارد. انتخاب درست محل نصب استیفنر و تعداد آن بر اساس محاسبات مهندسی، کلید جلوگیری از این مشکل است. علاوه بر استحکام، این عملکرد باعث صرفه جویی در هزینه های ترمیم سطح بتن و کاهش زمان اجرای پروژه می شود.

نقش استیفنر در کنترل نشست های ناخواسته

نشست ناخواسته ستون در زمان بتن ریزی یا بلافاصله پس از آن می تواند باعث ایجاد ترک یا تغییر شکل در سازه شود. نصب استیفنر پای ستون به کاهش این خطر کمک می کند. این قطعه، با تثبیت بخش پایینی قالب، مانع از جا به جایی یا باز شدن اتصال به فونداسیون می شود. در پروژه های بزرگ، ترکیب استیفنر پای ستون با سایر روش های مهاربندی، مانند جک ها یا قیدهای افقی، بیشترین تأثیر را دارد. علاوه بر کاهش نشست، این قطعه کمک می کند توزیع بار به شکل یکنواخت تری انجام شود و تنش های موضعی در پایه ستون به حداقل برسد. در پروژه هایی با بارگذاری های غیرمتقارن یا ستون های بلند و باریک، استفاده از چند استیفنر پای ستون در فواصل مناسب می تواند پایداری بیشتری ایجاد کند. حتی در برخی پروژه های مقاوم سازی، نصب این قطعه به عنوان یک روش کم هزینه و سریع برای افزایش ظرفیت باربری ستون ها انجام می شود.

استفاده از استیفنر در قالب بندی های پیشرفته

در پروژه های پیشرفته مانند ستون هایی با مقطع بیضی یا چند وجهی که نیاز به قالب بندی خاص یا پیچیده دارند، استفاده از استیفنر قابل تنظیم یا پیش ساخته رایج است. این نوع، علاوه بر افزایش استحکام، انعطاف پذیری لازم برای انطباق با اشکال غیرمعمول را فراهم می کند. در چنین پروژه هایی، طراحی محل قرارگیری استیفنرها با نرم افزارهای سه بعدی انجام می شود تا دقت نصب بالا و انحراف از طراحی به حداقل برسد. در برخی پروژه ها، این استیفنرها با سیستم های قفل سریع (Quick Lock) ترکیب می شوند که سرعت نصب و باز کردن قالب را به طرز چشمگیری افزایش می دهد. استفاده از این فناوری ها، علاوه بر کاهش زمان، باعث کاهش نیروی انسانی مورد نیاز و در نتیجه صرفه جویی در هزینه های اجرا می شود.

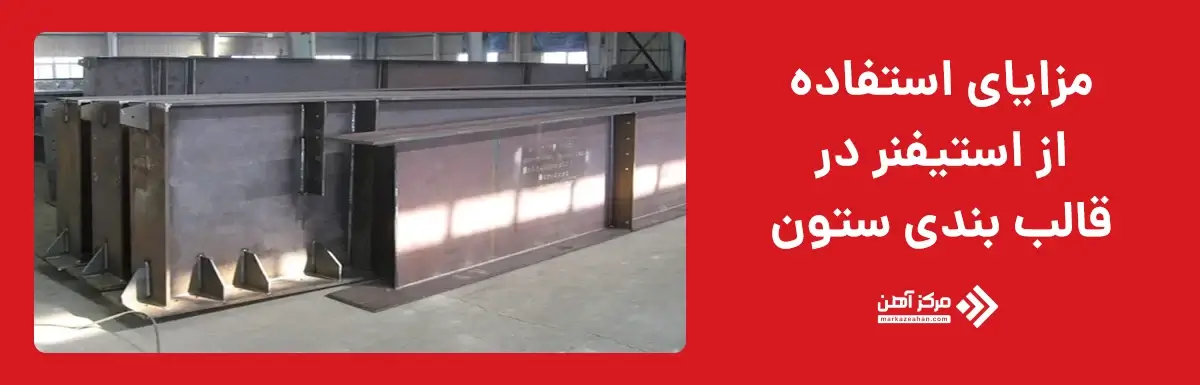

مزایای استفاده از استیفنر در قالب بندی ستون

استفاده از استیفنر ستون مزایای متعددی برای کیفیت و ایمنی پروژه به همراه دارد. مهم ترین آن، حفظ شکل قالب در برابر فشار بتن و جلوگیری از تغییر ابعاد ستون است. این مزیت باعث می شود سازه نهایی با دقت هندسی بالا اجرا شود و نیاز به عملیات اصلاحی کاهش یابد. دومین مزیت، افزایش دوام و مقاومت ستون در برابر بارهای جانبی و محوری است، زیرا ستون بدون نقص اجرایی، توان بیشتری در برابر نیروها خواهد داشت.

از نظر اقتصادی، هر چند هزینه اولیه خرید و نصب یک سخت کننده ممکن است قابل توجه باشد، اما در بلند مدت به دلیل کاهش هزینه های تعمیر، بازسازی و دوباره کاری، صرفه جویی محسوسی ایجاد می کند. همچنین، استیفنرها معمولاً قابلیت استفاده مجدد دارند، به ویژه در انواع فلزی یا قابل تنظیم، که این موضوع برای پیمانکاران حرفه ای یک سرمایه گذاری بلند مدت محسوب می شود.

نحوه نصب استیفنر در قالب بندی ستون

نصب صحیح استیفنر اهمیت بالایی در عملکرد آن دارد. ابتدا باید محل نصب بر اساس محاسبات مهندسی و نوع قالب تعیین شود. برای استیفنر پای ستون، محل نصب نزدیک به اتصال ستون و فونداسیون است تا از نشست یا تغییر شکل پایه جلوگیری شود. در ستون های بلند، معمولاً استیفنرها در چند ردیف عمودی و با فاصله های معین نصب می شوند تا توزیع فشار یکنواخت باشد. اتصالات باید محکم و در عین حال قابل تنظیم باشند تا امکان اصلاح موقعیت در حین اجرا وجود داشته باشد. در قالب های فلزی، جوش یا پیچ و مهره روش های متداول نصب هستند، در حالی که در قالب های چوبی یا ترکیبی از بست های مکانیکی استفاده می شود. استفاده از ابزار تراز و شاقول برای اطمینان از نصب دقیق، بخش جدایی ناپذیر این فرایند است.

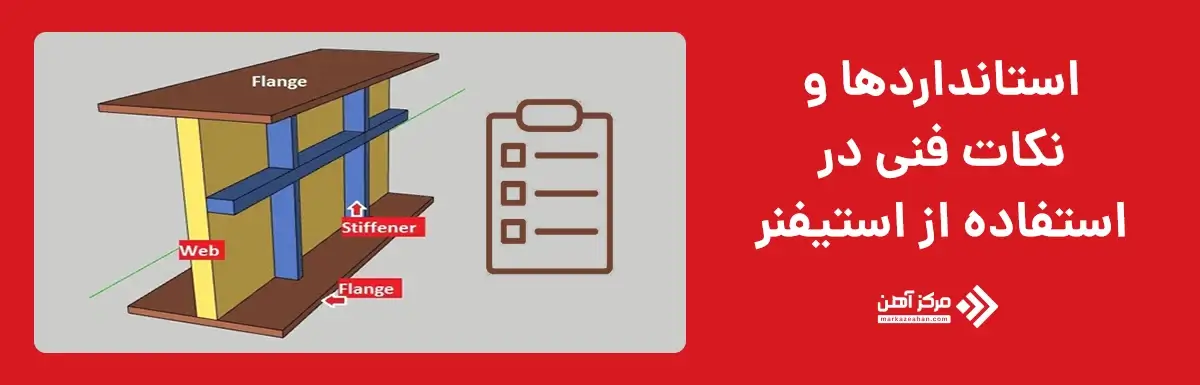

استانداردها و نکات فنی در استفاده از استیفنر

رعایت استانداردهای ملی و بین المللی در طراحی و استفاده از استیفنر، تضمین کننده ایمنی و کیفیت سازه است. این استانداردها شامل الزامات ابعادی، مقاومت مصالح، نحوه نصب و نگهداری می شوند. برای مثال، استانداردهای مربوط به استیفنر در سازه های فلزی مشخص می کنند که حداقل ضخامت ورق یا پروفیل تقویتی باید چه میزان باشد تا در برابر بار طراحی مقاومت کند.

همچنین، فاصله بین استیفنرها باید بر اساس ارتفاع ستون، نوع قالب و مقاومت بتن تازه تعیین شود. در پروژه هایی که از استیفنر تیر یا در سوله ها استفاده می شود، این الزامات ممکن است متفاوت باشد. علاوه بر الزامات فنی، بسیاری از استانداردها توصیه هایی درباره روش های نگهداری و بازرسی دوره ای استیفنرها دارند تا از عملکرد صحیح آن ها در طول زمان اطمینان حاصل شود. رعایت این موارد، طول عمر و کارایی استیفنر را تضمین می کند و از بروز حوادث احتمالی جلوگیری خواهد کرد.

جمع بندی

استیفنر به عنوان یکی از اجزای کلیدی قالب بندی ستون، نقشی حیاتی در کیفیت و پایداری سازه ایفا می کند. این قطعه که در زبان مهندسی به عنوان سخت کننده نیز شناخته می شود، با جلوگیری از تغییر شکل قالب در حین بتن ریزی، تضمین می کند که ستون ها با دقت ابعادی بالا و مقاومت طراحی شده ساخته شوند. چه در قالب های ساده و چه در قالب بندی های پیشرفته، استفاده از استیفنر ستون، علاوه بر بهبود کیفیت نهایی، موجب کاهش هزینه های ناشی از دوباره کاری و ترمیم می شود.

تنوع استیفنرها از انواع فلزی و بتنی گرفته تا کامپوزیتی و قابل تنظیم، این امکان را به مجریان پروژه می دهد که بر اساس شرایط محیطی، نوع سازه و بودجه، مناسب ترین گزینه را انتخاب کنند. رعایت استانداردها و نکات فنی در طراحی و نصب این قطعات، تضمین کننده عملکرد بلند مدت آن ها است. به ویژه در پروژه های بزرگ و صنعتی که فشارهای جانبی و بارگذاری های سنگین مطرح است، نقش استیفنر پای ستون و سایر انواع آن غیرقابل انکار است.
در نهایت، همان طور که مهندسان با تجربه می دانند، یک پروژه موفق حاصل ترکیب درست مصالح، اجزای مهاربندی و روش های اجرایی دقیق است. استیفنر، به عنوان یکی از این اجزای مهم، نه تنها به پایداری و ایمنی سازه کمک می کند، بلکه از منظر اقتصادی نیز در بلند مدت به نفع پروژه خواهد بود. بنابراین، انتخاب آگاهانه و استفاده صحیح از این قطعه، سرمایه گذاری ای است که در تمام طول عمر سازه بازدهی خود را نشان می دهد.
