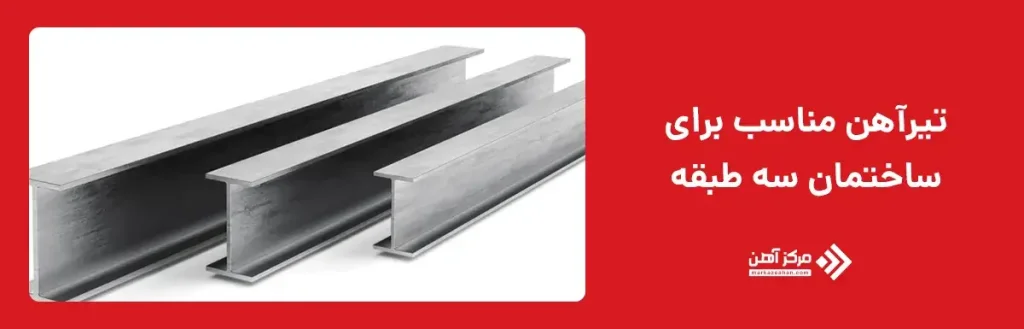

ساختمان های سه طبقه یکی از انواع سازه های رایج در صنعت ساختمان سازی هستند که نیازمند طراحی دقیق و استفاده از مصالح مناسب برای حفظ ایمنی، استحکام و دوام هستند. یکی از مهم ترین اجزای سازه ای در این نوع ساختمان ها، تیرآهن ها هستند. تیرآهن ها برای انتقال بارهای وارده به سایر اجزای سازه مانند ستون ها و دیوارها استفاده می شوند. انتخاب تیرآهن مناسب برای این نوع ساختمان ها تأثیر زیادی بر پایداری و مقاومت سازه دارد. همچنین، قیمت تیرآهن یکی از فاکتور های کلیدی در انتخاب این مصالح است. زیرا هزینه مصالح تأثیر مستقیم بر بودجه پروژه دارد و باید با نیازهای سازه ای و شرایط اقتصادی پروژه متناسب باشد. در این مقاله، به بررسی انواع تیرآهن مناسب برای ساختمان سه طبقه، نحوه انتخاب آن ها و محاسبه های مورد نیاز برای طراحی و نصب این مصالح خواهیم پرداخت.
انتخاب تیرآهن مناسب برای ساختمان های سه طبقه باید بر اساس استانداردهای مهندسی و نیازهای طراحی صورت گیرد. تیرآهن ها برای تأمین مقاومت لازم در برابر نیروهای بارگذاری شده از سقف ها، دیوارها و دیگر اجزای ساختمان عمل می کنند. تیرآهن ها انواع مختلفی دارند که از نظر ابعاد، وزن و شکل با یکدیگر تفاوت دارند. قیمت آهن نیز یکی از عواملی است که باید در انتخاب تیرآهن در نظر گرفته شود. قیمت تیرآهن ها بسته به نوع، ابعاد، کیفیت فولاد و شرایط بازار متغیر است و تأثیر زیادی بر هزینه های کلی پروژه دارد.
برای ساختمان های سه طبقه معمولاً تیرآهن هایی در بازه سایز ۱۴ تا ۲۴ برای ستون ها و تیرهای اصلی مورد استفاده قرار می گیرند. در دهانه های متعارف، سایزهای ۱۶ یا ۱۸ کاربرد بیشتری دارند و به عنوان انتخاب رایج در پروژه های دو یا سه طبقه شناخته می شوند. البته تعیین دقیق سایز و نوع تیرآهن تنها به این اعداد محدود نمی شود و باید بر اساس نقشه های سازه ای و محاسبات مهندسی مشخص شود. عواملی مانند نوع سیستم باربر جانبی (قاب خمشی یا مهاربندی)، میزان بارهای وارد بر سازه و طول دهانه ها در این انتخاب نقش کلیدی دارند. در صورتی که طول دهانه ها بیشتر از حد معمول باشد یا بارگذاری سنگین تری بر ساختمان اعمال شود، استفاده از تیرآهن دوبل یا تیرآهن های بال پهن (H) می تواند راهکار بهتری باشد. برای اجرای ایمن سقف، محاسبه تیرآهن سقف طاق ضربی از اهمیت ویژه ای برخوردار است. در اینجا نکات مهم در انتخاب تیرآهن برای ساختمان سه طبقه آورده شده است:
انواع تیرآهن
تیرآهن ها در انواع مختلفی تولید می شوند که مهم ترین آن ها تیرآهن I، تیرآهن H و تیرآهن IPE هستند. هر کدام از این تیرآهن ها ویژگی های خاص خود را دارند که بسته به نیاز و طراحی ساختمان باید انتخاب شوند. این انتخاب به مقاومت، ابعاد و هزینه های پروژه بستگی دارد.
تیرآهن:I این تیرآهن معمولاً در ساختمان هایی با بارگذاری کمتر استفاده می شود. ابعاد آن به گونه ای است که برای ساختمان های سه طبقه مناسب است. این نوع تیرآهن به دلیل وزن کمتر و قیمت پایین تر، یک گزینه اقتصادی و مقرون به صرفه برای این نوع ساختمان ها است.
تیرآهن H: این نوع تیرآهن برای سازه هایی که بار زیادی را تحمل می کنند، مناسب است. در ساختمان هایی با طبقات بیشتر و بارهای سنگین تر مورد استفاده قرار می گیرد. تیرآهن H دارای مقاومت بالاتری است، اما قیمت آن نسبت به تیرآهن های دیگر بیشتر است.
تیرآهن IPE: این نوع تیرآهن به دلیل ویژگی های خاص خود، برای ساختمان های معمولی سه طبقه بهترین گزینه است. دارای ابعاد و مقاومتی مناسب برای بارگذاری های متوسط است. این تیرآهن می تواند عملکرد خوبی در مقابل نیرو های خمشی داشته باشد.
ابعاد تیرآهن
ابعاد تیرآهن مناسب برای ساختمان سه طبقه باید متناسب با بار هایی که قرار است تحمل کنند انتخاب شود. ابعاد معمول تیرآهن برای ساختمان های سه طبقه بستگی به نوع و میزان بارگذاری سقف ها، دیوارها و دیگر اجزای ساختمان دارد. معمولاً ابعاد تیرآهن ها در محدوده های 12 متر تا 24 متر قرار دارند.
جنس تیرآهن
تیرآهن ها معمولاً از فولاد ساخته می شوند و باید در برابر خوردگی و تغییرات دما مقاوم باشند. تیرآهن های گالوانیزه و ضد زنگ از جمله انواع پر کاربرد هستند که عمر مفید زیادی دارند. برای انتخاب جنس تیراهن مناسب برای ساختمان سه طبقه باید شرایط محیطی و نوع کاربری ساختمان را در نظر گرفت.
مقاومت تیرآهن
یکی از مهم ترین ویژگی های تیرآهن مناسب برای ساختمان سه طبقه ، مقاومت آن ها در برابر فشار و کشش است. این مقاومت بستگی به جنس فولاد و ابعاد تیرآهن دارد. برای ساختمان های سه طبقه، باید تیرآهن هایی با مقاومت بالا انتخاب شوند تا بتوانند فشار ناشی از بارگذاری سقف ها و دیوارها را تحمل کنند.

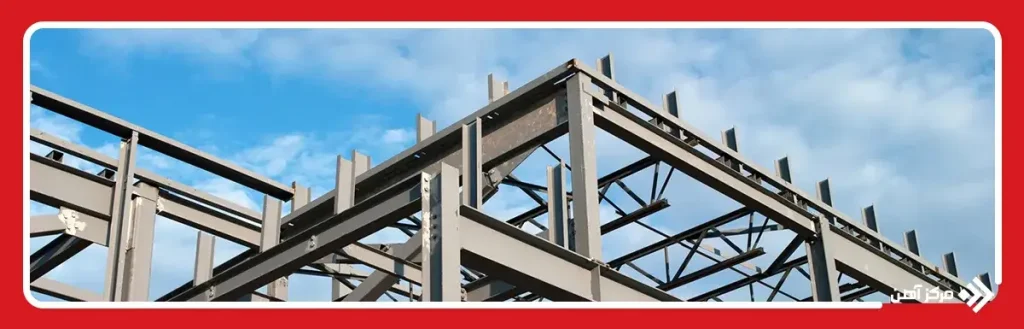

برای انتخاب تیرآهن مناسب برای یک ساختمان سه طبقه، محاسبات دقیق و همچنین توجه به نقشه اسکلت فلزی ساختمان سه طبقه ضروری است. این محاسبات به تعیین ابعاد و نوع تیرآهن کمک می کند. به طور کلی، محاسبه تیرآهن ها در ساختمان های سه طبقه بر اساس بارهای وارده، نوع سقف و دیوارها، ارتفاع ساختمان و استانداردهای مهندسی انجام می شود. در اینجا مراحل اصلی محاسبه تیرآهن برای ساختمان سه طبقه آمده است:
محاسبه بارهای وارده
اولین مرحله در محاسبه تیرآهن، تعیین با هایی است که بر روی تیرآهن قرار می گیرند. این بار ها ممکن است شامل بار مرده (وزن مصالح و سازه ها) و بار زنده (بار های متغیر مانند افراد، اثاثیه و تجهیزات) باشند. برای ساختمان سه طبقه، باید بارهای مختلف به طور دقیق محاسبه شود.
تعیین نوع بارگذاری
در ساختمان های سه طبقه، بارگذاری ها به دو دسته اصلی تقسیم می شوند: بارهای یکنواخت (که به طور یکنواخت بر روی تیرآهن توزیع می شوند) و بارهای متمرکز (که در یک نقطه خاص وارد می شوند). نوع بارگذاری باید مشخص شود تا بتوان تیرآهن را متناسب با آن طراحی کرد.
انتخاب ابعاد و وزن تیرآهن
پس از تعیین بارهای وارده و نوع بارگذاری، باید ابعاد و وزن تیرآهن محاسبه شود. این محاسبات باید به گونه ای باشد که تیراهن مناسب برای ساختمان سه طبقه بتواند بارهای وارده را بدون تغییر شکل یا آسیب تحمل کند. برای این منظور از فرمول های خاصی استفاده می شود که در مهندسی سازه معتبر هستند.
بررسی تنش ها و ایمنی
پس از محاسبه ابعاد تیرآهن، باید تنش های ناشی از بارگذاری بر آن بررسی شود. این تنش ها باید در محدوده مجاز قرار گیرند تا ایمنی سازه حفظ شود. اگر تنش های وارده بیشتر از حد مجاز باشد، نیاز به استفاده از تیرآهن با ابعاد بزرگتر یا جنس مقاوم تر وجود دارد.
بررسی شرایط محیطی
در نهایت، شرایط محیطی نیز باید در محاسبات در نظر گرفته شود. به عنوان مثال، در مناطق زلزله خیز یا نواحی با رطوبت بالا، ممکن است نیاز به استفاده از تیرآهن های مقاوم تر یا تقویت شده باشد. برای محاسبه تیرآهن مناسب برای ساختمان سه طبقه ، به طور کلی باید تعدادی از پارامترهای کلیدی را در نظر گرفت. جدول زیر می تواند به شما کمک کند تا بر اساس وزن و ابعاد تیرآهن، بارهای اعمال شده و دیگر عوامل تأثیرگذار، محاسبات اولیه را انجام دهید.
جدول محاسبه تیرآهن برای ساختمان سه طبقه
| نوع تیرآهن | ابعاد (cm) | وزن (kg/m) | حداکثر بار قابل تحمل (kN/m) | مقاومت (kg/cm²) | ارتفاع (cm) | عرض بال (cm) |
|---|---|---|---|---|---|---|
IPE 200 | 20 × 10 | 27.4 | 60-70 | 300 | 20 | 10 |
IPE 250 | 25 × 12 | 41.6 | 80-100 | 310 | 25 | 12 |
IPE 300 | 30 × 14 | 57.3 | 110-140 | 320 | 30 | 14 |
IPE 350 | 35 × 16 | 75.6 | 140-170 | 330 | 35 | 16 |
HEB 200 | 20 × 20 | 46.9 | 100-120 | 320 | 20 | 20 |
HEB 250 | 25 × 25 | 72.4 | 150-180 | 330 | 25 | 25 |
HEB 300 | 30 × 30 | 96.8 | 200-230 | 340 | 30 | 30 |
توضیحات جدول:
محاسبه بارهای وارده بر تیرآهن:
برای محاسبه بارهای وارده بر تیرآهن، باید وزن سقف ها، دیوارها و دیگر اجزای ساختمان به طور دقیق محاسبه شده و به تیرآهن اعمال شود. سپس با استفاده از فرمول های طراحی و بر اساس استاندارد های مهندسی، می توان مشخص کرد که آیا تیرآهن انتخابی قادر به تحمل این بارها است یا خیر.
فرمول محاسبه بارهای وارده:

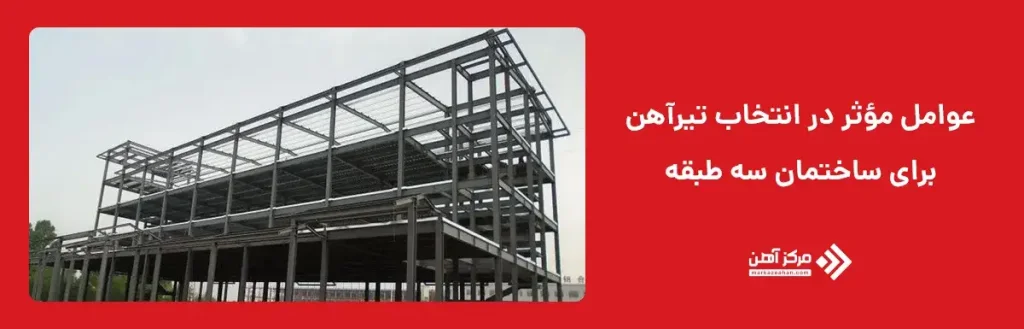

برای انتخاب تیرآهن مناسب برای یک ساختمان سه طبقه، علاوه بر محاسبات فنی، عوامل مختلف دیگری نیز وجود دارند که باید مورد توجه قرار گیرند. عواملی مانند نوع ساختمان، شرایط آب و هوایی و نوع بارگذاری ها می توانند بر انتخاب تیرآهن تأثیر بگذارند. در اینجا به برخی از این عوامل اشاره می کنیم:
نوع سازه و طراحی معماری
نوع سازه و طراحی معماری تأثیر زیادی بر انتخاب تیرآهن دارد. برای ساختمان هایی با طراحی باز یا استفاده از دیوارهای سبک، تیرآهن های سبک و مقاوم مناسب تر هستند. همچنین نوع سقف (سقف عرشه فولادی یا سقف بتنی) نیز می تواند بر انتخاب تیرآهن مناسب برای ساختمان سه طبقه تأثیر بگذارد.
هزینه های اجرایی
هزینه های اجرایی نیز از عوامل مهم در انتخاب تیرآهن هستند. تیرآهن های بزرگ تر و مقاوم تر معمولاً هزینه بالاتری دارند. بنابراین باید بین هزینه ها و نیاز های سازه ای تعادل برقرار کرد. انتخاب تیراهن مناسب برای ساختمان سه طبقه می تواند علاوه بر افزایش ایمنی، موجب کاهش هزینه های تعمیر و نگهداری در آینده شود.
مدت زمان اجرای پروژه
در پروژه های ساختمانی با مدت زمان محدود، استفاده از تیرآهن های استاندارد و آماده شده می تواند سرعت اجرای پروژه را افزایش دهد. این موضوع باعث می‌شود روند ساخت و ساز روان تر پیش برود و از تأخیرهای احتمالی جلوگیری شود. در عین حال، انتخاب تیرآهن مناسب برای ساختمان سه طبقه نقش مهمی در بهبود کیفیت اجرا و کاهش دوباره کاری ها دارد.
استانداردها و مقررات محلی
هر کشوری و حتی هر منطقه ممکن است استانداردهای خاصی برای طراحی و انتخاب تیرآهن ها داشته باشد. بنابراین باید از مقررات و استانداردهای محلی پیروی کرد تا ایمنی و قانونی بودن سازه تضمین شود. رعایت این ضوابط، علاوه بر حفظ ایمنی، از بروز مشکلات حقوقی و فنی در مراحل ساخت و بهره برداری جلوگیری می کند.

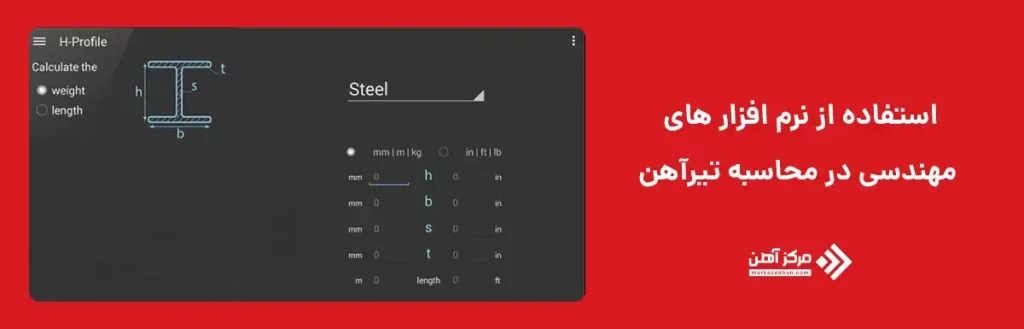

استفاده از نرم افزارهای مهندسی در محاسبه تیرآهن
امروزه نرم افزارهای مهندسی مختلفی در دسترس مهندسان عمران و سازه قرار دارد که می توانند محاسبات مربوط به انتخاب و طراحی تیرآهن ها را به سرعت و دقت انجام دهند. این نرم افزار ها با استفاده از مدل سازی های پیشرفته، شرایط مختلف بارگذاری و حتی شرایط محیطی مانند زلزله، باد و بارش های سنگین را شبیه سازی می کنند. نرم افزارهایی مثل SAP2000 ،ETABS و SAFE قادرند که با وارد کردن مشخصات مختلف ساختمان و بارهای وارده، محاسبات دقیق را انجام داده و نتیجه گیری مناسبی در انتخاب تیرآهن مناسب ارائه دهند. این ابزارها به مهندسان کمک می کنند که به طور بهینه تر و سریع تر بهترین تیرآهن را انتخاب کنند، همچنین می توانند برای طراحی های پیچیده تر از جمله قاب های فولادی، پل ها و ساختمان های چند طبقه استفاده شوند.
تاثیر زلزله و سایر بار های دینامیکی بر انتخاب تیرآهن
یکی از مهم ترین عواملی که بر انتخاب تیرآهن تأثیر می گذارد، بارهای دینامیکی ناشی از نیروهای زلزله است. در مناطقی که زلزله خیز هستند، طراحی تیرآهن ها باید به گونه ای باشد که توانایی تحمل ارتعاشات و نیرو های جانبی وارد شده از حرکت زمین را داشته باشند.
در این شرایط، تیرآهن ها باید انعطاف پذیری کافی برای مقابله با بارهای متغیر داشته باشند و در عین حال مقاومت کافی برای جلوگیری از شکست تحت بارهای جانبی را دارا باشند. همچنین، استفاده از سیستم های ضد لرزه و تقویت های خاص مانند دیوارهای برشی یا سیستم های دیافراگم نیز می تواند در انتخاب تیرآهن مناسب تأثیرگذار باشد. برای محاسبه تأثیرات زلزله بر ساختمان، باید از تحلیل های دینامیکی استفاده کرد که این تحلیل ها در نرم افزارهای مهندسی به راحتی قابل انجام هستند. این تحلیل ها معمولاً تحت استاندارد های طراحی لرزه ای انجام می شوند که در هر منطقه جغرافیایی خاص تنظیم شده اند.
انتخاب تیرآهن های مرکب و تقویت شده
در برخی ساختمان ها، به ویژه آن هایی که بارگذاری سنگین دارند یا در مناطق با شرایط محیطی سخت ساخته می شوند، ممکن است نیاز به استفاده از تیرآهن های مرکب یا تقویت شده باشد. این تیرآهن ها معمولاً از ترکیب فولاد و بتن یا مواد دیگر ساخته می شوند که باعث افزایش مقاومت و دوام آن ها می شود. تیرآهن های مرکب برای مقاومت بیشتر در برابر نیرو های خمشی و کششی استفاده می شوند. این نوع تیرآهن ها در سازه های بلند تر و پیچیده تر کاربرد دارند و می توانند در برابر تغییرات دما و رطوبت مقاومت بیشتری از خود نشان دهند.
بررسی عوامل محیطی و نوع خاک
یکی از عوامل حیاتی در طراحی تیرآهن، شرایط محیطی و نوع خاک زیر ساختمان است. ساختمان هایی که در نواحی با خاک نرم یا مناطق رطوبتی ساخته می شوند، نیاز به تیرآهن هایی با مقاومت بیشتر در برابر خوردگی و زنگ زدگی دارند. در این شرایط، استفاده از تیرآهن های گالوانیزه یا ضد زنگ توصیه می شود. در صورتی که ساختمان در منطقه ای با خاک سست یا مستعد نشست قرار داشته باشد، علاوه بر انتخاب تیرآهن مناسب، باید به تقویت فونداسیون و سیستم های مهار نیز توجه ویژه ای کرد. این امر به حفظ تعادل و استحکام ساختمان کمک خواهد کرد.
طراحی و معماری ساختمان
نوع طراحی و معماری ساختمان نیز بر انتخاب تیرآهن تاثیر زیادی می گذارد. ساختمان های مدرن با معماری باز و بدون دیوارهای داخلی سنگین نیاز به تیرآهن هایی دارند که بتوانند بار های وارده از طریق دیوارها و سقف ها را به خوبی منتقل کنند. به همین دلیل، برای این نوع سازه ها باید از تیرآهن هایی با قابلیت تحمل بارهای مختلف و طراحی مناسب استفاده شود. در ساختمان های قدیمی تر با دیوارهای ضخیم و بارهای ثابت، ممکن است انتخاب تیرآهن هایی با مقاومت کمتر نیز کافی باشد. این نوع طراحی ها معمولاً به گونه ای هستند که نیازی به تیرآهن های بزرگ با ابعاد وسیع ندارند.
جمع بندی
انتخاب تیرآهن مناسب برای ساختمان سه طبقه نیاز به محاسبات دقیق و انتخاب مصالحی با ویژگی های فنی خاص دارد. در این مقاله، عواملی مانند نوع تیرآهن، ابعاد، جنس، مقاومت و شرایط محیطی به تفصیل بررسی شد. همچنین اهمیت نرم افزارهای مهندسی، تحلیل بارهای دینامیکی و تأثیر شرایط محیطی مانند زلزله و نوع خاک در انتخاب تیرآهن مورد تأکید قرار گرفت. برای تأمین ایمنی و کارایی سازه، انتخاب صحیح تیرآهن باید با دقت و مطابق با استانداردهای مهندسی انجام گیرد. مجموعه ای از عوامل فنی، اقتصادی و محیطی باید در نظر گرفته شوند تا تیراهن مناسب برای ساختمان سه طبقه انتخاب شده توانایی تحمل بارهای وارده را داشته باشد و عمر مفید ساختمان افزایش یابد. در نهایت، این انتخاب نه تنها بر استحکام ساختمان تأثیر می گذارد بلکه در طولانی مدت باعث کاهش هزینه های نگهداری و تعمیرات نیز خواهد شد.
سوالات متداول
برای ساختمان سه طبقه معمولاً از تیرآهن سایز ۱۴ تا ۲۴ استفاده می شود و سایز ۱۶ یا ۱۸ در دهانه های معمولی رایج است.
مقدار تیرآهن مورد نیاز بر اساس نقشه سازه ای، بارهای مرده و زنده و طول دهانه ها توسط مهندس محاسب تعیین می شود.
بهترین تیرآهن برای ساختمان سه طبقه معمولاً IPE یا H است که بسته به بارگذاری و طراحی انتخاب می شود.
