آشنایی با انواع اتصالات فولادی
دسترسی سریع به محتوای این مطلب
اتصالات فولادی بخش تعیین کننده مسیر انتقال نیرو در سازه های فلزی هستند و کیفیت طراحی و اجرای آنها مستقیما بر ایمنی، شکل پذیری، سختی و پایداری کل سیستم سازه ای اثر می گذارد. در بسیاری از پروژه ها تمرکز اولیه بر انتخاب مقاطع و قیمت آهن است، اما حتی اگر تیر، ستون و مهاربند با مقاطع مناسب انتخاب شوند، ضعف در محل اتصال می تواند عملکرد کل سازه را مختل کند. اتصال باید بتواند نیروهای محوری، برشی، خمشی و در برخی شرایط پیچشی را مطابق مدل تحلیل سازه منتقل کند و همزمان الزامات اجرایی و بازرسی را نیز برآورده سازد. در ادامه این مقاله، انواع اتصالات فولادی، نحوه اجرا، اجزای اصلی، کاربردها و مزایا و معایب هر روش را به صورت تخصصی بررسی می کنیم.
اتصالات فولادی چیست؟
اتصالات فولادی مجموعه ای از اجزا و روش های اتصال هستند که برای پیوستن اعضای اصلی و فرعی سازه فلزی به یکدیگر استفاده می شوند. این اتصال می تواند میان تیر و ستون، تیر و تیر، ستون و صفحه ستون، مهاربند و گاست پلیت یا سایر اعضای سازه ای ایجاد شود. وظیفه اصلی اتصال فقط کنار هم نگه داشتن قطعات نیست؛ بلکه باید مسیر انتقال نیرو یا Load Path را با کمترین اختلال از یک عضو به عضو دیگر برقرار کند. به همین دلیل طراحی اتصالات فولادی باید بر اساس نوع نیرو، میزان نیروی طراحی، ضخامت قطعات، گرید فولاد، هندسه اتصال، نوع پیچ یا جوش، محدودیت های ساخت و رفتار مورد انتظار سازه انجام شود. حتی عواملی مانند دسترسی به پیچ، تجهیزات جوشکاری و قیمت پیچ سرمته در تصمیم های اجرایی پروژه های سبک و غیراصلی می توانند مورد توجه قرار گیرند، هرچند برای اتصالات باربر اصلی سازه معیار مهندسی بر عوامل اقتصادی اولویت دارد.
از دید تحلیل سازه، رفتار اتصال را می توان بر اساس رابطه لنگر و دوران یا Moment-Rotation Behavior ارزیابی کرد. اتصال ممکن است طوری طراحی شود که تقریبا فقط نیروی برشی را منتقل کند، یا به اندازه کافی سخت باشد که لنگر قابل توجهی میان تیر و ستون انتقال دهد. بنابراین عبارت اتصالات فولادی یک مفهوم کلی است که هم روش فیزیکی اتصال قطعات مانند پیچ، جوش و پرچ را شامل می شود و هم رفتار سازه ای اتصال مانند ساده، گیردار و نیمه گیردار را در بر می گیرد. این دو طبقه بندی نباید با یکدیگر اشتباه گرفته شوند؛ برای مثال یک اتصال گیردار می تواند به صورت پیچی، جوشی یا ترکیبی اجرا شود. در مهندسی حرفه ای، نوع اتصال باید با فرضیات مدل سازه کاملا سازگار باشد.

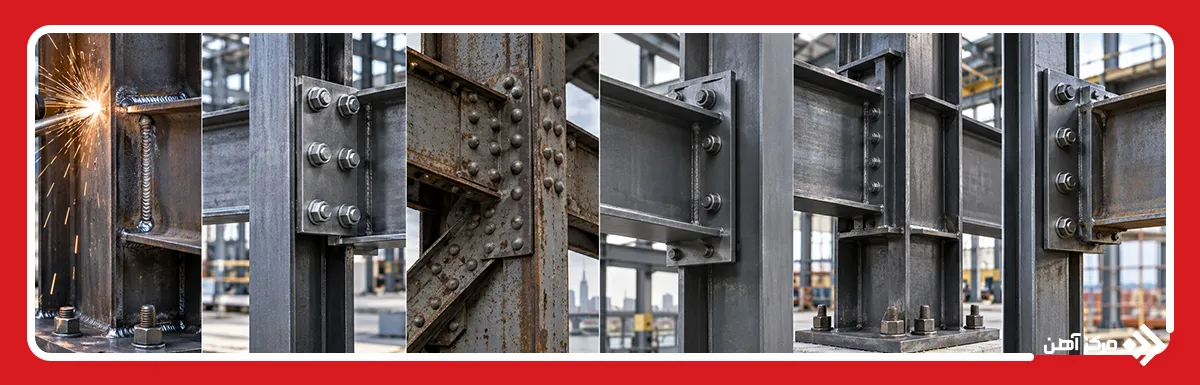

انواع اتصالات فولادی
انواع اتصالات فولادی را می توان از چند دیدگاه طبقه بندی کرد. از نظر روش اتصال قطعات، سه گروه اصلی شامل اتصال جوشی، پیچی و پرچی وجود دارد. از نظر رفتار سازه ای نیز اتصال می تواند ساده، گیردار یا نیمه گیردار باشد. این تفکیک اهمیت زیادی دارد، زیرا نوع وسیله اتصال لزوما رفتار نهایی آن را تعیین نمی کند. برای مثال اتصالات جوشی می توانند هم برای اتصال ساده و هم برای اتصال خمشی استفاده شوند. در نتیجه انتخاب نوع اتصال باید همزمان با بررسی مسیر نیرو، شکل پذیری مورد نیاز، محدودیت های کارگاهی و الزامات طراحی انجام شود.
اتصالات فولادی جوشی
اتصال جوشی با ایجاد پیوستگی موضعی میان قطعات فولادی، امکان انتقال مستقیم نیرو از طریق فلز جوش و ناحیه متاثر از حرارت را فراهم می کند. در این روش، لبه یا سطح اعضا بر اساس نوع اتصال آماده سازی شده و سپس با استفاده از فرآیند مناسب جوشکاری به یکدیگر متصل می شوند. جوش گوشه، جوش شیاری، جوش نفوذ کامل و جوش نفوذ جزئی از رایج ترین انواع مورد استفاده در سازه های فلزی هستند.
در فولاد ساختمانی، کیفیت اتصال جوشی به عواملی مانند قابلیت جوش پذیری فولاد، نوع الکترود، ضخامت قطعات، وضعیت سطح، دمای محیط، روش پیش گرم، توالی جوشکاری و مهارت جوشکار وابسته است. جوشکاری نامناسب می تواند عیوبی مانند ترک، تخلخل، ذوب ناقص، نفوذ ناکافی، بریدگی کناره و تنش پسماند ایجاد کند. به همین دلیل کنترل کیفیت جوش فقط به مشاهده ظاهری محدود نمی شود و در اتصالات حساس ممکن است از آزمون های غیرمخرب یا NDT مانند التراسونیک، ذرات مغناطیسی یا مایع نافذ استفاده شود.
اجرای اتصالات فولادی به کمک جوشکاری
در اجرای اتصال جوشی ابتدا باید هندسه اتصال، ضخامت قطعات و نوع جوش مطابق نقشه اجرایی کنترل شود. سطوح محل اتصال باید از زنگ زدگی، روغن، رطوبت، پوسته نورد و آلودگی های موثر بر کیفیت قوس پاک شوند. سپس قطعات با تلرانس مناسب در موقعیت صحیح قرار گرفته و در صورت نیاز با جوش موقت یا Tack Weld تثبیت می شوند. ترتیب اجرای پاس های جوش باید به گونه ای انتخاب شود که اعوجاج حرارتی و تمرکز تنش تا حد امکان کاهش یابد.
نکاتی که هنگام جوشکاری باید در نظر داشت عبارتند از:
در قطعات ضخیم یا فولادهایی که حساسیت بیشتری به ترک سرد دارند، ممکن است پیش گرم کردن Preheating ضرورت پیدا کند. کنترل دمای بین پاسی نیز در جوش های چند پاس اهمیت دارد. پس از تکمیل جوش، ظاهر سطح، ابعاد جوش، طول موثر و پیوستگی آن بررسی می شود و در اتصالات با سطح اهمیت بالا آزمون های تکمیلی انجام می گیرد. اجرای اتصالات فولادی به روش جوشکاری زمانی نتیجه مطلوب دارد که طراحی، آماده سازی لبه، مواد مصرفی، مهارت اپراتور و بازرسی به صورت یک سیستم یکپارچه کنترل شوند.
- کنترل تطابق نوع جوش با نقشه
- تمیز بودن سطح فولاد
- استفاده از الکترود مناسب
- کنترل رطوبت الکترود
- رعایت توالی صحیح جوشکاری
- کنترل پیش گرم در صورت نیاز
- کنترل دمای بین پاسی
- جلوگیری از تمرکز بیش از حد حرارت
- کنترل ابعاد گلویی جوش
- جلوگیری از جوشکاری روی سطح مرطوب
- کنترل اعوجاج قطعات
- بازرسی چشمی جوش
- استفاده از آزمون غیرمخرب در اتصالات حساس
- کنترل صلاحیت جوشکار
اتصالات فولادی پیچی
اتصال پیچی یکی از متداول ترین روش های اتصال اعضای فولادی در سازه های امروزی است. در این روش نیرو از طریق مجموعه پیچ، مهره، واشر و ورق های اتصال منتقل می شود. بسته به نوع طراحی، انتقال نیرو ممکن است از طریق برش پیچ و فشار تماسی میان پیچ و دیواره سوراخ انجام شود یا در اتصال اصطکاکی از لغزش میان سطوح تماس جلوگیری شود.
اتصالات پیچی سرعت اجرای بالایی دارند و کنترل کیفیت آنها در کارگاه ساختمانی معمولا ساده تر از جوشکاری گسترده در محل پروژه است. با این حال دقت سوراخکاری، فاصله پیچ ها، فاصله سوراخ تا لبه ورق، قطر پیچ و نحوه سفت کردن آن اهمیت زیادی دارد. در اتصالات حساس، نیروی پیش تنیدگی پیچ باید مطابق روش تعیین شده تامین شود. استفاده از پیچ نامناسب یا سفت کردن غیراصولی آن می تواند باعث لغزش، تغییر شکل ورق، پارگی لبه یا گسیختگی پیچ شود.
اتصالات فولادی پرچی
اتصالات پرچی از روش های قدیمی اتصالات آهن و سازه های فولادی محسوب می شوند و در پل ها، سازه های صنعتی و ساختمان های تاریخی به وفور دیده می شوند. پرچ از یک ساقه فلزی و سر تشکیل شده و هنگام اجرا، ساقه گرم شده داخل سوراخ قرار می گیرد و سر دوم آن با تغییر شکل پلاستیک ایجاد می شود. پس از سرد شدن، انقباض پرچ باعث ایجاد نیروی گیره ای میان ورق ها می شود.
امروزه استفاده از پرچ در سازه های جدید بسیار محدود شده است، زیرا نصب آن نیروی انسانی، تجهیزات و زمان بیشتری نسبت به پیچ های پرمقاومت نیاز دارد. با این حال شناخت رفتار اتصال پرچی برای ارزیابی و مقاوم سازی سازه های قدیمی اهمیت زیادی دارد. مهندس باید وضعیت خوردگی، لقی سوراخ، شکست پرچ و کاهش ضخامت ورق های مجاور را هنگام ارزیابی چنین سازه هایی بررسی کند.
اتصالات فولادی ساده
اتصال ساده یا Simple Connection به گونه ای طراحی می شود که بخش عمده نیروی برشی را منتقل کند و مقاومت خمشی آن نسبت به اتصال گیردار محدود باشد. در مدل ایده آل، این اتصال امکان دوران انتهای تیر را فراهم می کند؛ هرچند در سازه واقعی هیچ اتصال کاملا بدون سختی دورانی نیست.
نبشی جان، ورق برشی Shear Tab، اتصال نشیمن و برخی اتصالات دو نبشی نمونه هایی از اتصال ساده هستند. این اتصالات معمولا در قاب هایی استفاده می شوند که سیستم باربر جانبی آنها توسط مهاربند یا دیوار برشی تامین می شود. نکته کلیدی این است که ظرفیت دوران اتصال باید متناسب با تغییر شکل تیر باشد تا بدون ایجاد گسیختگی ترد، دوران مورد نیاز سازه فراهم شود.
اتصالات فولادی گیردار
اتصال گیردار یا Moment Connection برای انتقال همزمان برش و لنگر خمشی طراحی می شود و باید سختی کافی برای محدود کردن دوران نسبی میان تیر و ستون داشته باشد. این اتصالات در قاب های خمشی اهمیت اساسی دارند، زیرا بخشی از مقاومت جانبی سازه در برابر باد یا زلزله از طریق انتقال لنگر در گره های تیر و ستون تامین می شود.
در چنین اتصالاتی، بال های تیر نقش اصلی در انتقال نیروهای ناشی از لنگر دارند و جان تیر عمدتا نیروی برشی را منتقل می کند. ورق انتهایی، ورق روسری و زیرسری، اتصال مستقیم جوشی و سیستم های پیش تایید شده از نمونه های مختلف اتصال خمشی هستند. طراحی این گره ها باید رفتار غیرخطی، محل تشکیل مفصل پلاستیک و ظرفیت اجزای ستون را نیز در نظر بگیرد.
اتصالات فولادی نیمه گیردار
اتصال نیمه گیردار یا Semi-Rigid Connection رفتاری میان اتصال ساده و کاملا گیردار دارد. این اتصال دارای سختی دورانی قابل توجهی است، اما نمی توان آن را مانند گره صلب کامل فرض کرد. در تحلیل دقیق، منحنی لنگر ـ دوران اتصال وارد مدل سازه می شود تا تاثیر واقعی آن بر توزیع نیروها و تغییر مکان ها مشخص شود.
اتصالات نیمه گیردار در برخی سیستم های ساختمانی می توانند باعث توزیع متعادل تر لنگرها شوند و در صورت طراحی صحیح، استفاده اقتصادی تری از ظرفیت اعضا ایجاد کنند. با این حال مدل سازی آنها نسبت به اتصال ساده پیچیده تر است و نیاز به شناخت دقیق سختی اولیه، مقاومت نهایی و ظرفیت دوران دارد.
| نوع اتصال فولادی | روش انتقال نیرو | ویژگی اصلی | سرعت اجرا | امکان باز کردن اتصال | کاربرد رایج |
|---|---|---|---|---|---|
| اتصال جوشی | انتقال نیرو از طریق فلز جوش بین قطعات | پیوستگی بالا و امکان اجرای جزئیات متنوع | متوسط | ندارد | تیر به ستون، ورق های تقویتی، اتصالات کارخانه ای |
| اتصال پیچی | برش و کشش پیچ یا اصطکاک بین سطوح تماس | اجرای سریع و کنترل کیفیت مناسب | بالا | در بسیاری از موارد دارد | سازه های ساختمانی، سوله، پل و نصب کارگاهی |
| اتصال پرچی | برش پرچ و فشار تماسی بین پرچ و ورق | روش سنتی با دوام مناسب | پایین | بسیار دشوار | پل ها و سازه های فولادی قدیمی |
| اتصال ساده | عمدتا انتقال نیروی برشی با آزادی نسبی دوران | سختی خمشی محدود | بالا | وابسته به نوع اجرا | اتصال تیرهای فرعی و قاب های مهاربندی شده |
| اتصال گیردار | انتقال برش و لنگر خمشی | سختی دورانی بالا | متوسط تا پایین | وابسته به پیچی یا جوشی بودن | قاب های خمشی و اتصالات تیر به ستون |
| اتصال نیمه گیردار | انتقال بخشی از لنگر همراه با امکان دوران کنترل شده | رفتاری بین اتصال ساده و گیردار | متوسط | وابسته به جزئیات اتصال | سازه هایی با تحلیل و طراحی نیمه صلب |
کاربرد انواع اتصالات فولادی
کاربرد اتصال به نوع سیستم باربر، سطح نیرو، هندسه اعضا، روش نصب و عملکرد مورد انتظار وابسته است. انتخاب صحیح باید از مرحله تحلیل و طراحی اتصالات فولادی انجام شود و نباید صرفا در کارگاه تعیین گردد.
- اتصال تیر به ستون: برای انتقال برش، لنگر یا ترکیبی از این نیروها میان تیر و ستون به کار می رود.
- اتصال تیر به تیر: معمولا برای انتقال نیروی برشی از تیر فرعی به تیر اصلی استفاده می شود و ممکن است با ورق جان یا نبشی اجرا شود.
- اتصال مهاربند: نیروهای محوری کششی و فشاری مهاربند را به تیر، ستون یا گاست پلیت منتقل می کند.
- اتصال ستون به صفحه ستون: نیروهای فشاری، کششی، برشی و لنگر را از ستون به فونداسیون منتقل می کند.
- وصله ستون: برای پیوستن قطعات ستون در ارتفاع های مختلف اجرا می شود و باید نیروهای محوری و در صورت نیاز لنگر و برش را انتقال دهد.
- وصله تیر: برای اتصال دو قطعه تیر در پروژه هایی که طول عضو از محدودیت حمل یا تولید بیشتر است استفاده می شود.
- اتصالات خرپا: وظیفه انتقال نیروهای محوری اعضای قطری و قائم را به گره های خرپا بر عهده دارند.
- اتصالات سازه صنعتی: در سوله، سازه نگهدارنده تجهیزات، پلتفرم و قاب های سنگین برای انتقال نیروهای متنوع به کار می روند.
- اتصالات پل: تحت بارهای متناوب و خستگی قرار دارند و طراحی آنها به کنترل دقیق تنش های چرخه ای نیاز دارد.
اجزای تشکیل دهنده اتصالات فولادی
اجزای اتصالات فولادی بسته به نوع گره متفاوت هستند، اما هر جزء نقش مشخصی در مسیر انتقال نیرو دارد. حذف یا طراحی نادرست یک جزء می تواند موجب تمرکز تنش یا تغییر رفتار اتصال شود.
- پیچ سازه ای: برای اتصال مکانیکی ورق ها و اعضا به کار می رود و ممکن است تحت برش، کشش یا ترکیب آنها قرار گیرد.
- مهره: نیروی پیش تنیدگی پیچ را حفظ کرده و باید از نظر کلاس مقاومتی با پیچ سازگار باشد.
- واشر: توزیع فشار زیر سر پیچ یا مهره را بهبود می دهد و در برخی اتصالات پیش تنیده الزامی است.
- ورق اتصال: نیرو را میان عضو اصلی و عضو متصل شونده توزیع می کند.
- گاست پلیت: در اتصال مهاربندها و اعضای خرپا برای جمع کردن و انتقال نیروهای محوری استفاده می شود.
- نبشی اتصال: می تواند برای اتصال جان تیر، نشیمن یا اتصال اعضای فرعی به کار رود.
- ورق انتهایی: در انتهای تیر نصب می شود و از طریق پیچ به ستون یا عضو مقابل متصل می گردد.
- صفحه تقویتی: برای افزایش ظرفیت موضعی جان یا بال عضو در برابر نیروهای متمرکز به کار می رود.
- فلز جوش: در اتصال جوشی مسیر انتقال نیرو میان قطعات پایه را تشکیل می دهد.
- صفحه ستون: واسطه انتقال نیرو از ستون فولادی به بتن فونداسیون است.
- بولت مهاری: صفحه ستون را به فونداسیون متصل می کند و در انتقال کشش و برش نقش دارد.

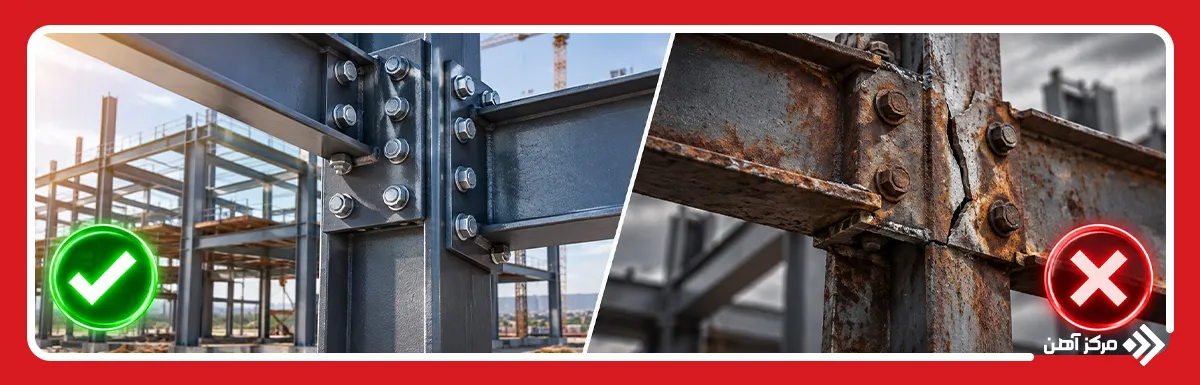

مزایا و معایب انواع اتصالات فولادی
هر روش اتصال مجموعه خاصی از مزایا و محدودیت های اجرایی و سازه ای دارد. بنابراین نمی توان یک نوع اتصال را برای تمام پروژه ها مناسب دانست. اجرای اتصالات فولادی باید متناسب با شرایط واقعی پروژه و الزامات تحلیل انتخاب شود.
مزایا:
- امکان ساخت سازه های با دهانه و ارتفاع متنوع
- سرعت مناسب مونتاژ در سیستم های پیچی
- قابلیت کنترل دقیق مسیر انتقال نیرو
- امکان ساخت اتصال ساده، گیردار یا نیمه گیردار
- قابلیت پیش ساخت قطعات در کارخانه
- امکان بازرسی و کنترل کیفیت مرحله ای
- قابلیت تعویض برخی اجزای اتصال پیچی
- امکان استفاده در قاب های خمشی و مهاربندی شده
- قابلیت دستیابی به شکل پذیری مناسب با طراحی صحیح
- امکان ترکیب روش های جوشی و پیچی
معایب:
- حساسیت اتصالات جوشی به کیفیت اجرا
- نیاز به کنترل دقیق سوراخکاری در اتصالات پیچی
- احتمال خوردگی در سطوح و شکاف های اتصال
- افزایش تمرکز تنش در برخی جزئیات نامناسب
- نیاز به نیروی متخصص برای طراحی
- نیاز به بازرسی دوره ای در سازه های حساس
- احتمال ایجاد تنش پسماند در اتصالات جوشی
- هزینه بالای برخی پیچ های پرمقاومت
- دشواری تعمیر بعضی اتصالات جوشی
- حساسیت برخی جزئیات به خستگی
در مجموع، عملکرد واقعی اتصالات فولادی تنها به نوع پیچ یا جوش وابسته نیست، بلکه نتیجه هماهنگی میان تحلیل سازه، انتخاب جزئیات، ظرفیت اجزا، کیفیت ساخت و کنترل اجرای کارگاهی است. اتصال مناسب باید نیرو را مطابق مدل طراحی منتقل کند، قابلیت تغییر شکل مورد نیاز سازه را تامین نماید و در عین حال امکان ساخت و بازرسی منطقی داشته باشد. تفکیک صحیح میان روش اتصال و رفتار سازه ای نیز اهمیت زیادی دارد؛ زیرا اتصال پیچی یا جوشی می تواند بسته به جزئیات خود رفتار ساده، گیردار یا نیمه گیردار داشته باشد. به همین دلیل انتخاب نهایی انواع اتصالات فولادی باید بر اساس نیروهای طراحی، سیستم باربر جانبی، شرایط بهره برداری و امکانات اجرایی پروژه انجام شود.
سوالات متداول
نوع مناسب به سیستم سازه ای، نیروهای طراحی، رفتار مورد انتظار و شرایط اجرایی پروژه بستگی دارد و یک گزینه ثابت برای همه ساختمان ها وجود ندارد.
اگر اتصال بر اساس ضوابط لرزه ای طراحی، اجرا و کنترل شود، می تواند مقاومت و شکل پذیری مورد نیاز سازه را تامین کند.
نوع سیستم باربر، مقدار نیرو، ضخامت اعضا، شرایط ساخت، دسترسی اجرایی، الزامات لرزه ای و هزینه از عوامل اصلی هستند.
بله، خطا در جوشکاری، نصب پیچ، سوراخکاری یا مونتاژ می تواند ظرفیت اتصال و حتی عملکرد کلی سازه را کاهش دهد.
نوع اتصال، تعداد پیچ یا حجم جوش، ضخامت ورق ها، پیچیدگی ساخت، نیروی انسانی، تجهیزات و سطح کنترل کیفیت بر هزینه اثر می گذارند.
در صورت طراحی صحیح، حفاظت مناسب در برابر خوردگی و نگهداری دوره ای، عمر اتصال می تواند هم سطح عمر طراحی سازه باشد.
بله، به ویژه در سازه های صنعتی، پل ها، محیط های خورنده و سازه های تحت بارهای متناوب، بازرسی دوره ای اهمیت زیادی دارد.
بهترین نوع اتصال فولادی برای ساختمان کدام است؟
نوع مناسب به سیستم سازه ای، نیروهای طراحی، رفتار مورد انتظار و شرایط اجرایی پروژه بستگی دارد و یک گزینه ثابت برای همه ساختمان ها وجود ندارد.
آیا اتصالات فولادی در برابر زلزله مقاومت کافی دارند؟
اگر اتصال بر اساس ضوابط لرزه ای طراحی، اجرا و کنترل شود، می تواند مقاومت و شکل پذیری مورد نیاز سازه را تامین کند.
چه عواملی روی انتخاب اتصالات فولادی تاثیر می گذارند؟
نوع سیستم باربر، مقدار نیرو، ضخامت اعضا، شرایط ساخت، دسترسی اجرایی، الزامات لرزه ای و هزینه از عوامل اصلی هستند.
آیا اجرای نادرست اتصال فولادی باعث کاهش مقاومت سازه می شود؟
بله، خطا در جوشکاری، نصب پیچ، سوراخکاری یا مونتاژ می تواند ظرفیت اتصال و حتی عملکرد کلی سازه را کاهش دهد.
هزینه اجرای اتصالات فولادی به چه عواملی بستگی دارد؟
نوع اتصال، تعداد پیچ یا حجم جوش، ضخامت ورق ها، پیچیدگی ساخت، نیروی انسانی، تجهیزات و سطح کنترل کیفیت بر هزینه اثر می گذارند.
عمر مفید اتصالات فولادی چقدر است؟
در صورت طراحی صحیح، حفاظت مناسب در برابر خوردگی و نگهداری دوره ای، عمر اتصال می تواند هم سطح عمر طراحی سازه باشد.
آیا اتصالات فولادی نیاز به نگهداری و بازرسی دارند؟
بله، به ویژه در سازه های صنعتی، پل ها، محیط های خورنده و سازه های تحت بارهای متناوب، بازرسی دوره ای اهمیت زیادی دارد.
