کندانسور چیست و چه انواعی دارد؟
دسترسی سریع به محتوای این مطلب
کندانسور یکی از تجهیزات اصلی انتقال حرارت در سامانه های سرمایشی، تهویه مطبوع و بسیاری از فرآیندهای صنعتی است. این تجهیز گرمای بخار یا گاز را می گیرد و شرایط لازم برای تبدیل آن به مایع را فراهم می کند. در چرخه تبرید تراکمی، مبرد پس از خروج از کمپرسور با فشار و دمای بالا وارد چگالنده می شود و گرمای خود را به هوا، آب یا محیط خنک کننده دیگری انتقال می دهد. کیفیت ساخت، جنس لوله ها و بدنه، ظرفیت دفع حرارت و شرایط نصب بر عملکرد آن اثر دارند. به همین دلیل، هزینه ساخت و تعمیر بعضی مدل ها ممکن است از تغییرات قیمت مس، آلومینیوم، فولاد و قیمت آهن آلات تاثیر بگیرد؛ با این حال، کندانسور از نظر فنی در گروه تجهیزات تبرید و تاسیسات مکانیکی قرار می گیرد.
شناخت انواع کندانسور برای انتخاب درست، کاهش مصرف انرژی و جلوگیری از افت راندمان اهمیت زیادی دارد. چگالنده ها را می توان بر اساس کاربرد، روش دفع گرما، جنس و ساختار تقسیم بندی کرد؛ برای مثال، مدل های صنعتی، خودرویی و آزمایشگاهی از نظر طراحی و شرایط کار تفاوت دارند و نمونه های آبی، هوایی یا فن دار نیز از محیط های متفاوتی برای خنک کردن سیال استفاده می کنند. هنگام بررسی قیمت تجهیزات ساختمانی و تاسیساتی، تنها مبلغ خرید اولیه نباید معیار تصمیم گیری باشد؛ ظرفیت واقعی، مقاومت در برابر خوردگی، دسترسی برای شستشو، نیاز به آب یا برق، هزینه سرویس و سازگاری با فضای نصب نیز باید ارزیابی شوند. در این مقاله، انواع کندانسور، اجزای اصلی، نحوه عملکرد، کاربردها، طراحی، جابجایی، حفاظ و صفحه کندانسور و عوامل موثر بر بازده آن به صورت مرحله ای بررسی می شوند.
کندانسور چیست؟
کندانسور یا چگالنده نوعی مبدل حرارتی است که انرژی گرمایی یک سیال را به محیط دیگری منتقل می کند تا بخار موجود در سیستم به حالت مایع درآید. تفاوت اصلی این تجهیز با بسیاری از مبدل های حرارتی معمولی در آن است که داخل کندانسور معمولا تغییر فاز رخ می دهد. سیال ورودی ممکن است بخار داغ، بخار اشباع یا ترکیبی از بخار و قطرات مایع باشد، اما پس از عبور از مسیر انتقال حرارت، بخش عمده آن به مایع تبدیل می شود. این فرایند بر اثر کاهش دمای سیال و خروج گرمای نهان چگالش اتفاق می افتد. بنابراین، در پاسخ فنی به این سوال که کندانسور چه وظیفه ای دارد، باید گفت وظیفه آن فقط خنک کردن نیست؛ بلکه باید گرمای کافی را دفع کند تا تغییر فاز به شکل کنترل شده و در فشار مناسب انجام شود.
فرایند داخلی چگالنده را می توان به سه مرحله تقسیم کرد. ابتدا بخار فوق گرم مقداری از حرارت محسوس خود را از دست می دهد و به دمای اشباع نزدیک می شود. سپس بخش اصلی چگالش اتفاق می افتد و بخار با دفع گرمای نهان به مایع تبدیل می شود. در برخی سیستم ها، مایع خروجی چند درجه دیگر نیز سرد می شود که به این مرحله زیر سرد شدن می گویند. کنترل درست این مراحل باعث می شود سیال با وضعیت مناسب وارد تجهیز بعدی شود. برای درک جایگاه این قطعه در سامانه سرمایشی، آشنایی با موضوع چیلر چیست نیز مفید است؛ زیرا کندانسور یکی از اجزای اصلی چرخه تبرید در چیلر تراکمی محسوب می شود و میان کمپرسور و شیر انبساط قرار دارد.
کندانسور یک دستگاه مستقل برای تولید سرما نیست و نباید آن را با چیلر، کولر گازی یا برج خنک کننده یکسان دانست. این تجهیز تنها بخشی از یک چرخه یا فرایند بزرگ تر است و برای دفع گرما به هوا، آب یا سیال دیگری نیاز دارد. فشار ورودی، دمای سیال، سطح انتقال حرارت، سرعت جریان و اختلاف دمای میان دو محیط تعیین می کنند که کندانسور چه عملی انجام میدهد و با چه ظرفیتی قادر به تبدیل بخار به مایع است. به همین دلیل، تعریف دقیق کندانسور همیشه باید همراه با بررسی شرایط کاری آن انجام شود.

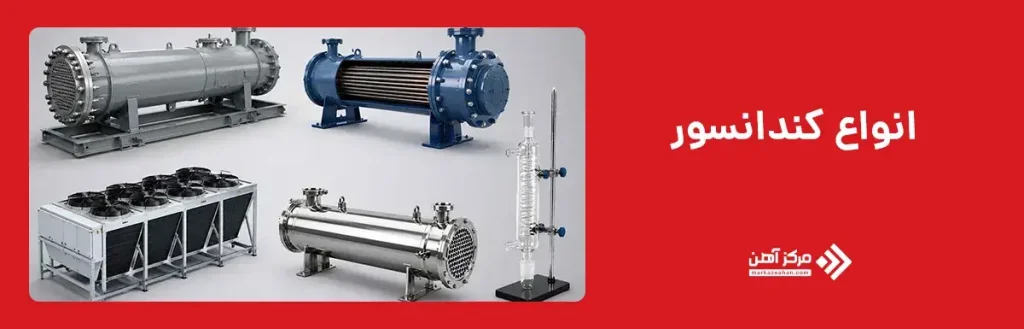

انواع کندانسور
انواع کندانسور را نمی توان تنها با یک معیار ثابت دسته بندی کرد، زیرا طراحی این تجهیز به نوع سیال، ظرفیت دفع حرارت، محل نصب و شرایط بهره برداری وابسته است. در یک تقسیم بندی کاربردی، چگالنده ها بر اساس حوزه استفاده به مدل های صنعتی، خودرویی، آزمایشگاهی و ابزارهای دندانپزشکی تفکیک می شوند. از نظر شیوه خنک کاری نیز می توان آنها را در گروه های آبی، هوایی، تبخیری و فن دار قرار داد. برای نمونه، در یک چیلر تراکمی نوع کندانسور با توجه به ظرفیت دستگاه، شرایط اقلیمی، دسترسی به آب و فضای نصب انتخاب می شود. معیار دیگری که در انتخاب مدل مناسب اهمیت دارد، جنس بخش انتقال حرارت است؛ زیرا استیل، شیشه، مس یا آلومینیوم در برابر فشار، خوردگی، مواد شیمیایی و تغییرات دما رفتار یکسانی ندارند. به همین علت، نام یک کندانسور ممکن است هم زمان به کاربرد، محیط خنک کننده یا متریال ساخت آن اشاره کند و برای شناسایی دقیق دستگاه باید مشخصات کامل فنی بررسی شود.
در طراحی سامانه، انتخاب میان انواع کندانسور باید بر پایه بار حرارتی واقعی انجام شود، نه صرفا نام تجاری یا ابعاد ظاهری دستگاه. برای مثال، مدلی که برای یک خودروی سواری مناسب است، نمی تواند نیاز یک خط تولید یا سامانه سرمایش مرکزی را تامین کند. همچنین چگالنده مورد استفاده در تجهیزات آزمایشگاهی باید امکان مشاهده جریان و مقاومت در برابر مواد مورد آزمایش را داشته باشد، در حالی که نمونه صنعتی بیشتر بر دوام، ظرفیت و قابلیت سرویس تمرکز دارد. نوع چرخه نیز بر انتخاب اثر می گذارد؛ برای نمونه، بررسی ساختار یک چیلر گرمایشی نشان می دهد که مسیر انتقال و دفع یا بازیابی حرارت با وضعیت کارکرد دستگاه ارتباط مستقیم دارد. در ادامه مقاله، دسته بندی ها جداگانه بررسی می شوند تا تفاوت میان نوع کاربرد، عملکرد و جنس روشن بماند و اصطلاحاتی مانند کندانسور آبی، برقی، استیل یا شیشه ای به اشتباه هم سطح و هم معنا در نظر گرفته نشوند.
انواع کندانسور بر اساس کاربرد
کندانسورها از نظر کاربرد با توجه به محل استفاده، ظرفیت مورد نیاز، نوع سیال و شرایط بهره برداری دسته بندی می شوند. برای مثال، مدل صنعتی باید توان کار پیوسته و دفع حرارت زیاد را داشته باشد، در حالی که نمونه خودرویی با ابعاد فشرده و جریان هوای عبوری طراحی می شود. برخی تجهیزات نیز تنها نام کندانسور را دارند، اما از نظر عملکرد با چگالنده حرارتی متفاوت هستند. شناخت حوزه استفاده، انتخاب درست میان انواع تجهیزات سرمایشی را آسان تر می کند و مانع استفاده از دستگاه نامتناسب با شرایط پروژه می شود.
کندانسور صنعتی
کندانسور صنعتی در کارخانه ها، پالایشگاه ها، نیروگاه ها، سردخانه ها و خطوط تولید برای چگالش بخار یا دفع گرمای سیالات به کار می رود. این تجهیزات ممکن است به شکل پوسته و لوله، صفحه ای، کویلی یا تبخیری ساخته شوند و معمولا برای فشار، دما و ظرفیت بالا طراحی می شوند. نوع سیال، احتمال رسوب، خوردگی و امکان شستشوی سطوح داخلی در انتخاب آنها اهمیت دارد. کندانسور در بسیاری از فرایندها یکی از اصلی ترین تجهیزات صنعتی است و خرابی آن می تواند کل خط تولید را متوقف کند.
کندانسور ماشین
کندانسور ماشین یکی از قطعات اصلی سامانه تهویه مطبوع خودرو است که معمولا در قسمت جلویی رادیاتور نصب می شود. مبرد داغ و پرفشار پس از خروج از کمپرسور وارد لوله های این قطعه شده و گرمای خود را به هوای عبوری انتقال می دهد. فین های نازک سطح تبادل حرارت را افزایش می دهند و فن خودرو نیز در سرعت های پایین به خنک کاری کمک می کند. گرفتگی فین ها، نشتی یا ضربه دیدگی کندانسور می تواند عملکرد سیستم تهویه خودرو را مختل کرده و سرمای داخل کابین را کاهش دهد.

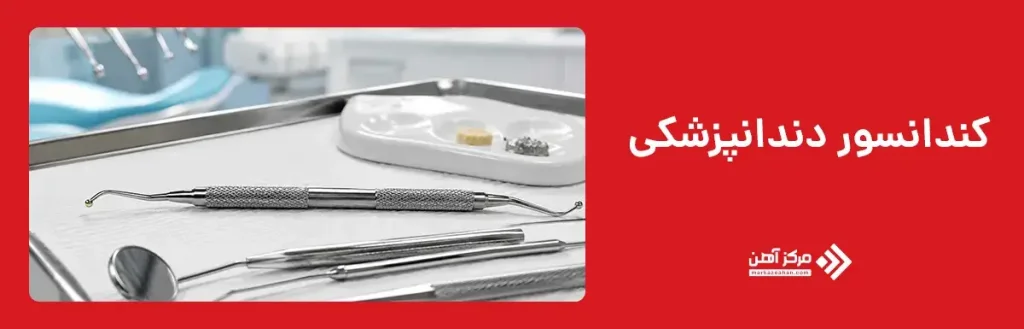

کندانسور دندانپزشکی
کندانسور دندانپزشکی برخلاف کندانسور های تبریدی، برای تبدیل بخار به مایع استفاده نمی شود و یک ابزار ترمیمی است. دندانپزشک با استفاده از این وسیله، مواد پرکننده مانند آمالگام یا مواد ترمیمی دیگر را داخل حفره دندان فشرده و متراکم می کند. این ابزار در اندازه ها و شکل های مختلف ساخته می شود تا دسترسی به بخش های گوناگون دندان امکان پذیر باشد. بنابراین این محصول در گروه تجهیزات دندانپزشکی قرار دارد و تنها از نظر نام با چگالنده های حرارتی اشتراک دارد.
انواع کندانسور بر اساس عملکرد
دسته بندی کندانسورها بر اساس عملکرد معمولا به شیوه دفع گرما و نوع سیال خنک کننده مربوط است. در برخی مدل ها، آب گرمای مبرد را دریافت می کند و در بعضی دیگر، جریان هوای ایجاد شده توسط فن مسئول خنک کاری است. مقدار دمای محیط، دسترسی به آب، ظرفیت سیستم و فضای نصب در انتخاب روش مناسب اثر دارند. آشنایی با سیکل تبرید تراکمی نشان می دهد که توان دفع حرارت کندانسور مستقیما بر فشار سیستم و عملکرد کمپرسور تاثیر می گذارد.
کندانسور آبی
کندانسور آبی گرمای مبرد را به جریان آب منتقل می کند و معمولا در سامانه های تبرید مرکزی و ظرفیت های بالا کاربرد دارد. این مدل اغلب به شکل پوسته و لوله یا صفحه ای ساخته می شود و آب گرم خروجی آن برای خنک شدن به برج خنک کننده باز می گردد. کیفیت آب، دبی جریان، رسوب گذاری و خوردگی از عوامل مهم در نگهداری این تجهیز هستند. در یک چیلر آب خنک، کاهش جریان آب یا تشکیل رسوب می تواند فشار چگالش را افزایش داده و راندمان کل دستگاه را کاهش دهد.
کندانسور برقی
کندانسور برقی بیشتر یک اصطلاح رایج در بازار است و معمولا به کندانسور هوایی فن دار اشاره دارد که موتور فن آن با برق کار می کند. در این سیستم، هوا از میان لوله ها و فین های حاوی مبرد عبور کرده و گرمای آنها را جذب می کند. تعداد فن ها، توان موتور، سرعت چرخش و تمیزی سطح کویل بر عملکرد دستگاه تاثیر دارند. خرابی فن یا افزایش دمای محیط می تواند فشار سیستم را بالا ببرد و باعث افزایش مصرف برق چیلر یا سایر تجهیزات سرمایشی شود.
انواع کندانسور بر اساس جنس
جنس کندانسور با توجه به نوع سیال، فشار کاری، دمای فرایند، میزان خورندگی محیط و نیاز به انتقال حرارت انتخاب می شود. فلزاتی مانند مس، آلومینیوم، استیل و تیتانیوم در نمونه های صنعتی و تبریدی کاربرد دارند، در حالی که شیشه بیشتر در تجهیزات آزمایشگاهی استفاده می شود. هر ماده مزایا و محدودیت های خاص خود را دارد و نمی توان یک گزینه را برای تمام کاربردها مناسب دانست. بررسی انواع مبدل حرارتی به انتخاب متریال سازگار با شرایط واقعی پروژه کمک می کند.

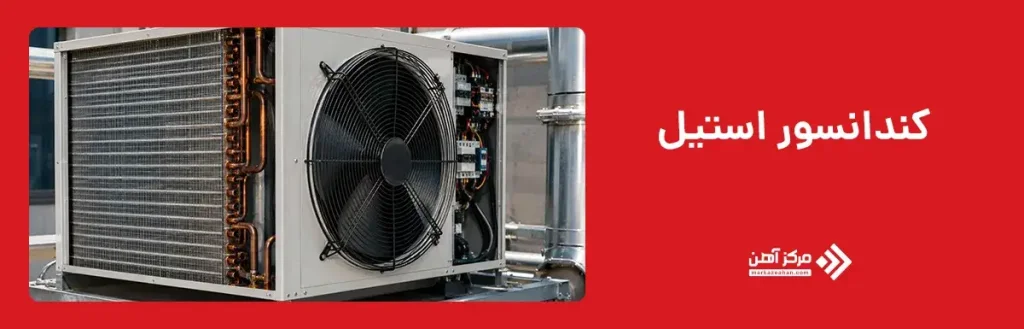

کندانسور استیل
کندانسور استیل معمولا از فولاد زنگ نزن ساخته می شود و در محیط های مرطوب، بهداشتی یا در تماس با برخی مواد خورنده عملکرد مناسبی دارد. این مدل در صنایع غذایی، دارویی، شیمیایی و خطوطی که شستشوی مداوم انجام می شود، کاربرد دارد. انتخاب گرید استیل باید بر اساس میزان کلراید، دمای سیال و نوع ماده شیمیایی صورت گیرد. هرچند انتقال حرارت استیل از مس کمتر است، دوام بالا و مقاومت آن در برابر خوردگی این ضعف را جبران می کند و تغییرات قیمت ورق استیل نیز بر هزینه ساخت آن موثر است.
کندانسور شیشه ای
کندانسور شیشه ای بیشتر در آزمایشگاه ها برای تقطیر، رفلاکس، خالص سازی و بازیابی حلال ها استفاده می شود. بخار از مسیر داخلی عبور می کند و آب سردی که در جداره بیرونی جریان دارد، باعث کاهش دما و تشکیل قطرات مایع می شود. شیشه بوروسیلیکات به دلیل مقاومت مناسب در برابر شوک حرارتی و مواد شیمیایی، متریال رایج این تجهیزات است. شفاف بودن بدنه امکان مشاهده روند چگالش را فراهم می کند و این چگالنده را به یکی از اجزای مهم تجهیزات آزمایشگاهی تبدیل کرده است.
اجزای کندانسور
اجزای کندانسور با توجه به نوع چگالنده، ظرفیت حرارتی، محیط خنک کننده و ساختار دستگاه تفاوت دارند، اما همه آنها برای انتقال پایدار گرما و کنترل شرایط کاری سیال طراحی می شوند. مهم ترین بخش، سطح انتقال حرارت است که می تواند از لوله، کویل یا مجموعه ای از صفحات تشکیل شده باشد. در مدل هوایی، فین ها سطح تماس با هوا را افزایش می دهند و فن، جریان لازم را از روی کویل عبور می دهد. در مدل آبی نیز پوسته، لوله ها، صفحات یا کانال های داخلی مسیر حرکت مبرد و آب را از یکدیگر جدا می کنند. عملکرد صحیح این اجزا باید با وضعیت کمپرسور چیلر هماهنگ باشد؛ زیرا هرگونه اختلال در دفع حرارت می تواند فشار خروجی کمپرسور را افزایش دهد.
| جزء کندانسور | وظیفه اصلی | محل استفاده رایج |
|---|---|---|
| لوله یا کویل | عبور مبرد یا بخار و انتقال حرارت به محیط خنک کننده | مدل های هوایی، آبی و خودرویی |
| صفحه کندانسور | ایجاد مسیرهای باریک برای عبور سیالات و افزایش سطح تبادل حرارت | کندانسورهای صفحه ای |
| فین | افزایش سطح تماس کویل با هوا و بهبود دفع گرما | مدل های هوایی و کندانسور ماشین |
| فن | ایجاد جریان هوا از میان فین ها و لوله ها | کندانسورهای هوایی و فن دار |
| پوسته | نگهداری مجموعه لوله ها و تشکیل مسیر جریان سیال دوم | مدل های پوسته و لوله |
| کلکتور ورودی و خروجی | توزیع یا جمع آوری مبرد در مسیرهای مختلف | کندانسورهای کویلی و میکروکانال |
| بافل | هدایت جریان و افزایش زمان تماس سیال با سطح انتقال حرارت | مدل های پوسته و لوله |
| نازل و اتصالات | اتصال کندانسور به لوله کشی آب، بخار یا مبرد | بیشتر مدل های صنعتی |
| حسگر فشار و دما | پایش وضعیت کاری و ارسال اطلاعات به کنترلر | تجهیزات صنعتی و چیلرها |
| شیر اطمینان و شیر سرویس | محافظت در برابر فشار بیش از حد و تسهیل تعمیرات | سامانه های تحت فشار |
| حفاظ کندانسور | جلوگیری از ضربه، ورود اجسام و آسیب دیدگی فین ها | مدل های فضای باز و خودرویی |
| پایه و قاب نگهدارنده | تثبیت دستگاه و تحمل وزن و لرزش | تمام کندانسورهای ثابت |
در طراحی اجزای داخلی باید امکان بازرسی، شستشو و تعویض قطعات فرسوده نیز در نظر گرفته شود. برای نمونه، فاصله بسیار کم فین ها احتمال تجمع گرد و غبار را افزایش می دهد و صفحه کندانسور در صورت رسوب گرفتن می تواند مسیر سیال را محدود کند. حفاظ نیز باید بدون ایجاد مانع جدی در مسیر جریان هوا طراحی شود. کیفیت جوش، آب بندی اتصالات، ضخامت لوله، مقاومت پوسته و محل نصب حسگرها بر ایمنی و عمر مفید دستگاه اثر دارند. به همین دلیل، ارزیابی اجزای کندانسور نباید فقط بر ظاهر یا ابعاد آن متمرکز باشد، بلکه باید سازگاری قطعات با فشار، دما، نوع سیال و شرایط محیطی بررسی شود.

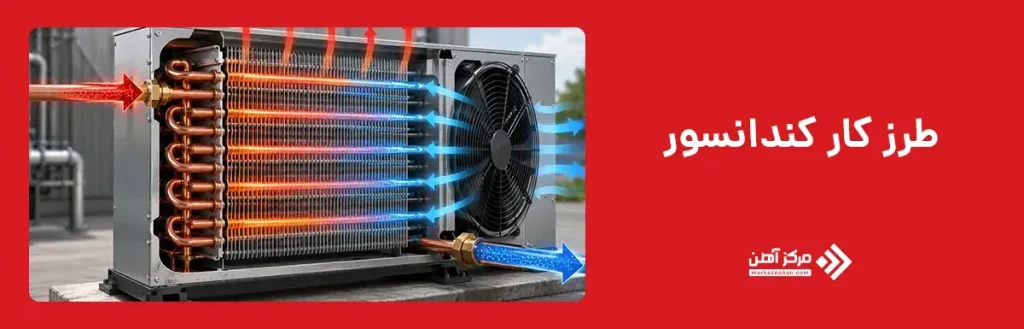

کندانسور چگونه کار می کند؟
برای درک نحوه عملکرد کندانسور، باید بدانیم این تجهیز گرمای بخار یا گاز داغ را دریافت نمی کند، بلکه آن را به یک محیط خنک تر مانند هوا یا آب انتقال می دهد. در نتیجه، دمای سیال کاهش پیدا می کند و بخار به مایع تبدیل می شود. محیط خنک کننده با مبرد یا بخار مخلوط نمی شود و انتقال گرما از طریق دیواره لوله، کویل یا صفحه کندانسور انجام می گیرد. نحوه کار چگالنده در سامانه های مختلف یکسان نیست، اما روند کلی آن را می توان در مراحل زیر خلاصه کرد:
- ورود بخار داغ: بخار یا مبرد داغ و پرفشار از مسیر ورودی وارد کندانسور می شود. در کندانسور چیلر، این سیال معمولا از کمپرسور خارج شده است.
- کاهش حرارت محسوس: بخار در نخستین بخش مسیر، مقداری از گرمای خود را از دست می دهد و دمای آن به محدوده چگالش نزدیک می شود.
- انتقال گرما به محیط: حرارت بخار از طریق لوله ها، صفحات یا کویل به آب یا هوای خنک کننده منتقل می شود.
- تبدیل بخار به مایع: با ادامه دفع گرما، بخار بدون افت شدید فشار تغییر فاز می دهد و به مایع تبدیل می شود.
- زیرسرد شدن مایع: در برخی تجهیزات، مایع تولید شده چند درجه دیگر نیز خنک می شود تا حباب بخار در مسیر خروجی باقی نماند.
- خروج مایع: سیال چگالیده شده از کندانسور خارج می شود و برای ورود به مرحله بعدی فرایند آماده خواهد بود.
پس در پاسخ به این پرسش که کندانسور چه عملی انجام میدهد، باید گفت این تجهیز با دفع حرارت، شرایط لازم برای تغییر فاز بخار به مایع را ایجاد می کند. سرعت این فرایند به سطح انتقال حرارت، دمای آب یا هوا، مقدار جریان سیال و تمیزی سطوح بستگی دارد. اگر فن، پمپ یا مسیر گردش سیال خنک کننده عملکرد مناسبی نداشته باشد، گرما به اندازه کافی دفع نمی شود و فشار داخل سیستم افزایش پیدا می کند. طراحی کندانسور باید به گونه ای باشد که سیال به صورت یکنواخت توزیع شود، افت فشار بیش از حد ایجاد نشود و تمام سطح مبدل در انتقال حرارت مشارکت داشته باشد.
کاربرد کندانسور چیست؟
کاربرد کندانسور در هر سامانه ای به دفع گرما، تبدیل بخار به مایع یا بازیابی یک سیال ارزشمند مربوط می شود. شناخته شده ترین کاربرد آن در یخچال، فریزر، کولر گازی، چیلر و سردخانه است. در این تجهیزات، چگالنده گرمایی را که مبرد از فضای داخلی جذب کرده است، به محیط بیرون انتقال می دهد تا مبرد دوباره به حالت مایع بازگردد. کندانسور ماشین نیز همین وظیفه را در سیستم تهویه خودرو انجام می دهد و با کمک هوای عبوری و فن، گرمای مبرد را دفع می کند. در صورت عملکرد ضعیف این قطعه، سیستم سرمایش نمی تواند دمای مطلوب را ایجاد کند و فشار وارد شده به کمپرسور افزایش می یابد.
کندانسورها در صنایع نیروگاهی، پتروشیمی، پالایشگاهی، غذایی، دارویی و شیمیایی نیز کاربرد گسترده ای دارند. در نیروگاه بخار، چگالنده بخار خروجی توربین را به آب تبدیل می کند تا سیال دوباره در چرخه مورد استفاده قرار گیرد. در واحدهای تقطیر، بخار مواد پس از جداسازی وارد کندانسور می شود و به مایع قابل جمع آوری تبدیل می گردد. این فرایند علاوه بر بازیابی محصول، از انتشار بخارات به محیط جلوگیری می کند. در آزمایشگاه نیز کندانسور شیشه ای برای تقطیر، رفلاکس و بازیابی حلال به کار می رود. بنابراین، پاسخ به این سوال که کندانسور چه وظیفه ای دارد به نوع دستگاه بستگی دارد، اما هدف اصلی همواره مدیریت حرارت و کنترل حالت سیال است. انتخاب ظرفیت، جنس و ساختار مناسب چگالنده باید بر اساس دمای کار، فشار، نوع سیال، شرایط محیط و میزان حرارتی انجام شود که باید از فرایند خارج شود.
عوامل موثر بر راندمان کندانسور
راندمان کندانسور نشان می دهد این تجهیز تا چه اندازه می تواند گرمای مبرد یا بخار را با فشار کاری مناسب و مصرف انرژی کنترل شده دفع کند. اختلاف دمای میان سیال داغ و محیط خنک کننده، سطح مفید انتقال حرارت، جنس لوله یا صفحه و سرعت عبور آب یا هوا از عوامل اصلی هستند. در مدل آبی، دمای آب ورودی و عملکرد برج خنک کننده نقش مهمی دارند، در حالی که در مدل هوایی، دمای محیط، دور فن و آزادی مسیر گردش هوا تعیین کننده هستند. کاهش توان دفع حرارت، فشار چگالش را افزایش می دهد و باعث می شود کمپرسور برای ادامه چرخه انرژی بیشتری مصرف کند.
| عامل موثر | تاثیر بر راندمان کندانسور | اقدام مناسب |
|---|---|---|
| دمای هوای محیط | افزایش دما اختلاف حرارتی را کم کرده و دفع گرما را دشوار می کند | نصب در محل دارای تهویه مناسب و جلوگیری از بازگشت هوای گرم |
| دمای آب ورودی | آب گرم تر توان جذب حرارت کمتری دارد | کنترل عملکرد برج و تنظیم دمای آب |
| دبی آب یا هوا | کاهش جریان، سرعت انتقال حرارت را کم می کند | بررسی فن، پمپ، شیرها و مسیر عبور سیال |
| آلودگی فین ها | گرد و غبار مانند عایق عمل کرده و جریان هوا را محدود می کند | شستشوی دوره ای کویل و فین ها |
| رسوب داخل لوله یا صفحه | مقاومت حرارتی و افت فشار را افزایش می دهد | رسوب زدایی و کنترل کیفیت آب |
| سطح انتقال حرارت | کمبود سطح باعث افزایش دمای چگالش می شود | انتخاب ظرفیت و ابعاد متناسب با بار حرارتی |
| جنس مبدل | هدایت حرارتی و مقاومت در برابر خوردگی را تعیین می کند | انتخاب متریال سازگار با سیال و محیط |
| عملکرد فن یا پمپ | خرابی یا افت دور، جریان خنک کننده را کاهش می دهد | سرویس موتور، تسمه، پروانه و تجهیزات کنترلی |
| مقدار مبرد | کمبود یا شارژ بیش از حد عملکرد چرخه را مختل می کند | کنترل شارژ بر اساس دستورالعمل سازنده |
| گازهای غیرقابل چگالش | فشار کندانسور را بدون افزایش مفید ظرفیت بالا می برند | هواگیری و وکیوم صحیح مدار |
| محل نصب | فضای بسته یا وجود مانع باعث تجمع گرما می شود | رعایت فاصله آزاد و مسیر ورود و خروج هوا |
| طراحی کندانسور | توزیع نامناسب جریان و انتخاب ابعاد اشتباه راندمان را کاهش می دهد | محاسبه دقیق ظرفیت و افت فشار پیش از ساخت |
نگهداری منظم مهمترین راه جلوگیری از افت تدریجی راندمان است. کنترل فشار ورودی و خروجی، اندازه گیری دمای سیال، بررسی شدت جریان، شستشوی فین ها و رسوب زدایی مدار آبی کمک می کنند ایرادها پیش از آسیب دیدن کمپرسور شناسایی شوند. طراحی کندانسور نیز باید بر اساس گرم ترین شرایط محیطی و حداکثر بار واقعی انجام شود، نه فقط شرایط متوسط کار. همچنین جابجایی کندانسور، نصب حفاظ نامناسب یا قرار دادن تجهیزات دیگر در اطراف آن می تواند مسیر جریان را محدود کند. راندمان بالا زمانی به دست می آید که ظرفیت صحیح، سطح تمیز، جریان کافی و کنترل دقیق فشار و دما همزمان تامین شوند.
کندانسور یکی از تجهیزات اصلی انتقال حرارت است که با دفع گرمای بخار یا گاز، شرایط لازم برای تبدیل آن به مایع را فراهم می کند. این تجهیز با توجه به محل استفاده، روش خنک کاری، ساختار و جنس در مدل های مختلفی طراحی می شود و انتخاب آن باید بر اساس ظرفیت حرارتی، نوع سیال، فشار کاری و شرایط محیط انجام گیرد. مدل های صنعتی برای فرایندهای سنگین و پیوسته مناسب هستند، کندانسور ماشین در سیستم تهویه خودرو کاربرد دارد و نمونه های آبی یا فن دار نیز با روش های متفاوتی گرما را به محیط انتقال می دهند. کندانسور استیل برای محیط هایی که مقاومت در برابر خوردگی اهمیت دارد انتخاب مناسبی است، در حالی که مدل شیشه ای بیشتر در فرایندهای آزمایشگاهی، تقطیر و بازیابی حلال استفاده می شود.
عملکرد مناسب چگالنده تنها به ظرفیت اولیه آن وابسته نیست و عواملی مانند تمیزی لوله ها و فین ها، دمای آب یا هوا، جریان کافی سیال خنک کننده، سلامت فن و پمپ و مقدار صحیح مبرد نیز بر راندمان آن اثر دارند. رسوب، گرفتگی، خرابی فن یا قرار گرفتن دستگاه در محیط نامناسب می تواند فشار چگالش را افزایش دهد و در تجهیزات سرمایشی باعث بالا رفتن مصرف برق چیلر و کاهش ظرفیت سرمایش شود. به همین دلیل، بازرسی دوره ای، شستشوی سطوح انتقال حرارت، کنترل فشار و دما و انتخاب محل نصب مناسب باید در برنامه نگهداری قرار گیرد. در نهایت، بهترین مدل دستگاهی است که ضمن تامین ظرفیت مورد نیاز، با شرایط واقعی پروژه سازگار باشد و در طول دوره بهره برداری عملکرد پایدار، مصرف انرژی کنترل شده و امکان سرویس آسان را فراهم کند.
سوالات متداول
کندانسور آبی گرمای سیال را به جریان آب منتقل می کند و معمولا به برج خنک کننده نیاز دارد. منظور از کندانسور برقی نیز اغلب مدل هوایی فن دار است که با مصرف برق، هوا را از میان لوله ها و فین ها عبور می دهد.
راندمان انواع کندانسور به شرایط آب و هوایی، ظرفیت سیستم، کیفیت آب و نحوه نگهداری بستگی دارد. مدل آبی معمولا در ظرفیت های بالا راندمان مناسبی دارد، اما نیازمند کنترل رسوب، دبی آب و عملکرد صحیح برج خنک کننده است.
کندانسور صنعتی در چیلرها، سردخانه ها، پالایشگاه ها، نیروگاه ها، خطوط تقطیر، صنایع غذایی، دارویی و شیمیایی کاربرد دارد. طراحی کندانسور صنعتی بر اساس نوع سیال، فشار کاری، مقدار حرارت و شرایط خوردگی انجام می شود.
انتخاب جنس چگالنده به نوع ماده خورنده و شرایط کاری بستگی دارد. استیل ضد زنگ، تیتانیوم و برخی آلیاژهای مقاوم گزینه های متداول هستند، اما گرید مناسب باید بر اساس دما، فشار، میزان کلراید و ترکیب شیمیایی سیال انتخاب شود.
آلودگی فین ها، رسوب گرفتن لوله یا صفحه کندانسور، خرابی فن، کاهش دبی آب و بالا بودن دمای محیط از مهم ترین دلایل داغ شدن هستند. شارژ نامناسب مبرد و مسدود شدن مسیر جریان نیز می توانند فشار و دمای چگالنده را افزایش دهند.
خرابی کندانسور باعث کاهش توان دفع حرارت، افزایش فشار کاری و بیشتر شدن مصرف انرژی می شود. در کندانسور چیلر، ادامه کار در این وضعیت می تواند ظرفیت سرمایش را کاهش دهد و فشار اضافی به کمپرسور وارد کند.
تمیز کردن منظم لوله ها و فین ها، رسوب زدایی مدار آبی، کنترل فن و پمپ و بررسی مقدار مبرد ضروری است. همچنین باید مسیر گردش هوا باز باشد، حفاظ کندانسور مانع تهویه نشود و فشار و دمای دستگاه به صورت دوره ای کنترل شود.
