میلگرد کلاهک دار چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
یکی از مشکلات متداولی که در صنعت ساخت و ساز ممکن است طراحان و مهندسان را درگیر خود کند، افزایش ازدحام میلگردها در ساخت ستون ها و تیرها است. به طور کلی هر سازه ای که نیاز به مسلح سازی داشته باشد، از قرارگیری چندین میلگرد در کنار هم ساخته می شود. یکی از روش های مسلح سازی سازه به کمک میلگرد، استفاده از میلگرد کلاهک دار است. این میلگردها در یک یا دو سر خود دارای کلاهک با اشکال مختلف هستند و در صورت طراحی و اجرای صحیح، می توانند فرآیند جاگذاری آرماتور را ساده تر کنند. کاهش چشمگیر حجم میلگرد و ازدحام آن در سازه و سهولت در نصب، از ویژگی های بارز سازه های مسلح شده با میلگرد کلاهک دار است. همچنین قیمت میلگرد کلاهک دار نیز با انواع دیگر میلگرد متفاوت است. ما در این مقاله مرکزآهن قصد داریم به معرفی میلگرد کلاهک دار بپردازیم و این محصول را از جنبه های مختلف فنی، شکل هندسی و روشهای ساخت بررسی کنیم.
معرفی میلگرد کلاهک دار
در بسیاری از سازه های بتن آرمه، برای تامین مهار میلگرد، انتهای برخی میلگردها به صورت خم یا قلاب اجرا می شود؛ البته پیش از بررسی این محصول باید بدانیم میلگرد چیست و چرا در بتن برای افزایش مقاومت کششی سازه استفاده می شود. زاویه این خم ها عموماً 90 درجه یا 135 درجه است که بسته به نوع سازه و سایر پارامترهای مهندسی، انتخاب میشود. در مسلح سازی سازه به این روش، یکی از معضلات عمدهای که ممکن است به وجود آید، افزایش حجم و ازدحام میلگردها در سازه است. این افزایش ازدحام میلگردها، چند پیامد دارد. پیامد اول، افزایش هزینه ناشی از افزایش حجم میلگرد در سازه است. پیامد دوم، افزایش پیچیدگی کار می باشد و پیامد احتمالی سوم، کاهش مقاومت و کیفیت سازه به علت عدم جاگذاری درست و صحیح میلگرد است.
این چالش ها باعث شد مهندسان از راهکارهای جایگزین برای مهار آرماتورها استفاده کنند که یکی از آن ها میلگرد آجدار سردار یا میلگرد کلاهک دار است. میلگرد کلاهک دار علاوه بر سهولت در نصب، باعث کاهش چشمگیر ازدحام میلگرد در سازه میشود. در مورد مسلح سازی سازهها به خصوص تیرها و ستونها، آئین نامهها و ضوابط مختلفی وجود دارد. آیین نامه ACI 318 یکی از منابع معتبر طراحی سازه های بتن آرمه است که در آن ضوابط مربوط به مهار میلگردها و استفاده از میلگردهای هددار مطرح شده است. در این آئین نامه، در مورد ضوابط و مقررات مربوط به نصب و جاگذاری میلگرد کلاهک دار به تفصیل صحبت شده است.

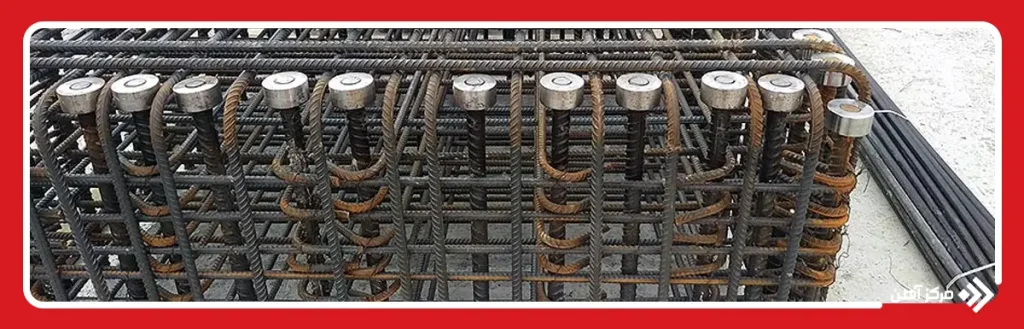

طراحی میلگرد آجدار سردار
ایده ساخت و طراحی میلگرد کلاهک دار از روی گل میخ های برشی برداشته شده است. از گل میخ های برشی برای افزایش ظرفیت باربری دال ها و افزایش آستانه تحمل برشی سازه ها استفاده می شود. گل میخ ها برای مسلح سازی در عمق کم مناسب هستند و برای طول های بلند و سازه های طویل، کاربری چندانی ندارند. گل میخ ها در ابتدا از تیرآهن های I کوچک ساخته می شدند و بعدها از میلگرد صاف و آجدار برای ساخت آن ها استفاده گردید.
با ایده برداری از طرح هندسی و اعمال تغییرات به منظور دستیابی به خواص مکانیکی مورد نظر، طراحان اقدام به تولید میلگرد کلاهک دار کردند. میلگرد کلاهک دار شامل یک میلگرد ساده یا آجدار بوده که دو انتهای آن به دو صفحه به شکل مربع یا شکل هندسی دیگر، جوش داده شده است. انتهای میلگرد کلاهک دار در ابتدا به شکل مربعی بود که بعدها، اشکال دیگر نیز طراحی و ساخته شد.

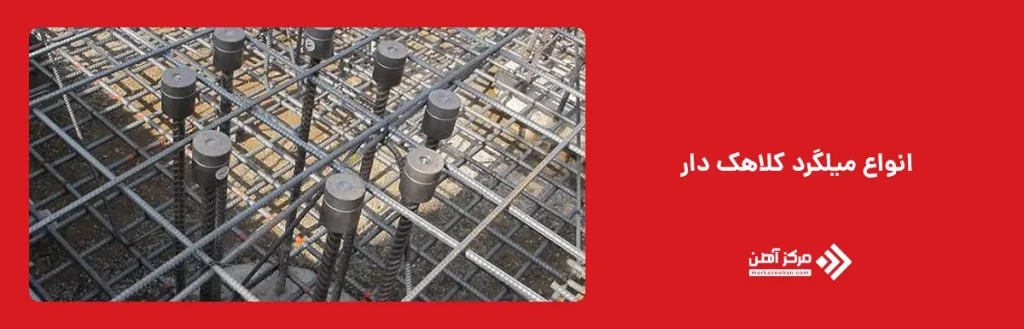

انواع میلگرد کلاهک دار
میلگرد کلاهک دار عمدتاً از میلگرد آجدار ساخته می شود. شکل کلاهک های میلگرد کلاهک دار، متنوع است و بسته به طراحی و نوع کاربری، ممکن است تغییر کند. متداول ترین شکل های کلاهک در میلگرد کلاهک دار که در صنعت ساخت و ساز مورد استفاده قرار می گیرند، عبارتند از کلاهک مربعی، کلاهک مستطیلی، کلاهک دایرهای و کلاهک بیضوی. از نظر شکل هندسی، کلاهک دایره ای به دلیل توزیع یکنواخت تر تنش در اطراف میلگرد، معمولا گزینه مناسبی محسوب می شود. میلگرد کلاهک دار با کلاهک بیضوی، باعث افزایش فاصله میلگردها از یکدیگر میشود. این موضوع سبب میگردد که در یک سازه بتنی با حجم معین، تعداد کمتری میلگرد کلاهک دار را بتوان جا داد. در نتیجه استحکام نهایی سازه بتنی، ممکن است کاهش پیدا کند. آرماتور برشی گل میخ سردار با کلاهک مربعی نیز نسبت به کلاهک مستطیلی، به همین دلیل دارای مزیت است.
انواع روش تولید میلگرد کلاهک دار
میلگرد کلاهک دار بسته به نوع قرارگیری کلاهک بر روی میلگرد، به دو روش کلی، تولید می شود. در صورت رعایت استانداردهای تولید، کنترل کیفیت اتصال و اجرای صحیح، هر دو روش می توانند عملکرد قابل قبولی داشته باشند. اما از نظر نحوه نصب و اجرا، تفاوتی جزئی بین این دو نوع میلگرد کلاهک دار هست. دو روش متداول برای تولید میلگرد کلاهک دار عبارتند از روش پیچی و روش جوشی. در ادامه به ارائه توضیحاتی در مورد هر یک از روشها می پردازیم:
- روش جوشی در تولید میلگرد کلاهک دار: در این روش کلاهک ها بر روی میلگرد، جوش می خورند. البته نوع جوش بین کلاهک و میلگرد با روش های جوشکاری متداول، کمی متفاوت است. در این روش جوشکاری، کلاهک بر روی میلگرد قرار داده می شود. میلگرد ثابت است اما کلاهک با سرعت زیاد شروع به دوران می کند. گرمای حاصل از این دوران سبب ذوب نقطه ای میلگرد و کلاهک می گردد و میلگرد به کلاهک متصل می شود. در این روش ساخت، شکل کلاهک مهم نیست. یعنی برای تمامی اشکال مختلف کلاهک، این روش قابل اجرا است.
- روش پیچی در تولید میلگرد کلاهک دار: در این روش تولید میلگرد کلاهک دار ابتدا بر روی میلگرد، رزوه ایجاد می شود. کلاهک نیز دارای رزوه هم سایز با میلگرد است. اتصال کلاهک و میلگرد، به صورت پیچ و مهره ای انجام می شود. مزیت اصلی این روش نسبت به روش جوشی این است که کلاهک میلگرد کلاهک دار پیچی، به راحتی قابل جدا شدن می باشد و برای اتصال کلاهک و میلگرد، تنها به یک آچار برای بستن کلاهک نیاز است.
روش اجرای میلگرد سردار یا کلاهک دار
روش اجرای میلگرد سردار یا کلاهک دار باید بر اساس نقشه سازه، محل قرارگیری آرماتورها و ضوابط طراحی انجام شود. در مرحله اول، نوع و قطر میلگرد، ابعاد کلاهک سر میلگرد و محل نصب آن در تیر، ستون، دال یا فونداسیون مشخص می شود. سپس میلگردها طبق نقشه برش خورده و در صورت نیاز، کلاهک ها به روش جوشی یا پیچی به دو سر میلگرد متصل می شوند. در این مرحله باید دقت شود که اتصال کلاهک سر میلگرد کاملا هم محور با بدنه میلگرد باشد تا انتقال نیرو به درستی انجام گیرد.
پس از آماده سازی، میلگرد هددار در محل تعیین شده داخل قالب یا شبکه آرماتوربندی قرار می گیرد و برای درک بهتر این مرحله باید دانست آرماتور بندی چیست و چگونه چیدمان درست میلگردها بر کیفیت بتن ریزی اثر می گذارد. فاصله میلگردها از یکدیگر، پوشش بتنی، محل قرارگیری نسبت به خاموت ها و تداخل نداشتن با سایر اجزای آرماتوربندی اهمیت زیادی دارد. در پروژه هایی که تراکم میلگرد بالا است، استفاده از میلگرد کلاه دار باعث می شود خم انتهایی میلگرد حذف شده و اجرای آرماتوربندی ساده تر شود. در نهایت قبل از بتن ریزی، محل نصب، استحکام اتصال کلاهک، فاصله ها و وضعیت مهار میلگرد کلاهک دار توسط ناظر یا تیم فنی بررسی می شود.

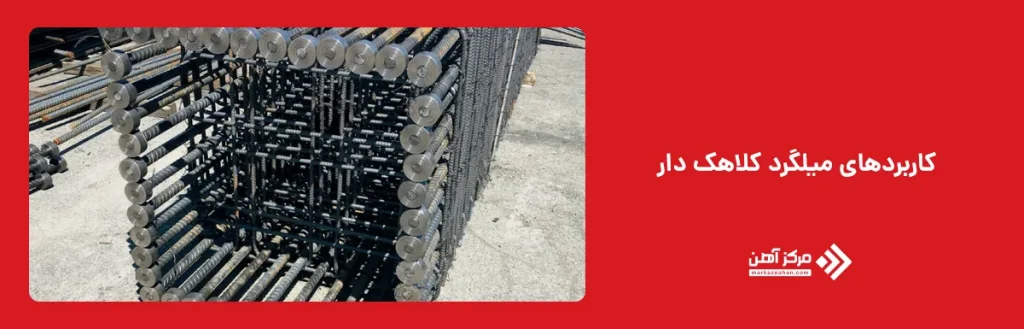

کاربردهای میلگرد کلاهک دار
برای پاسخ دقیق به این سوال که میلگرد کلاهک دار چیست، باید به کاربردهای آن در سازه های بتنی توجه کرد. این محصول نوعی میلگرد ویژه است که به جای خم انتهایی، دارای کلاهک در یک یا دو سر خود است و برای انتقال بهتر نیرو، مهار مناسب تر و کاهش ازدحام آرماتورها استفاده می شود. یکی از مهم ترین کاربردهای میلگرد سردار، استفاده در تیرها و ستون هایی است که به دلیل حجم زیاد آرماتور، اجرای میلگردهای خم دار در آن ها دشوار می شود.
میلگرد هددار در نواحی اتصال تیر به ستون، دال های بتنی، فونداسیون، دیوارهای برشی، سازه های ضد زلزله و بخش هایی که نیاز به مهار مکانیکی قوی دارند، کاربرد زیادی دارد. در این بخش ها، کلاهک سر میلگرد کمک می کند نیرو به سطح بیشتری از بتن منتقل شود و احتمال لغزش یا بیرون کشیدگی میلگرد کاهش پیدا کند. همچنین میلگرد کلاه دار در سازه هایی که محدودیت فضا وجود دارد، گزینه مناسبی است؛ زیرا بدون نیاز به خم های بلند، عملکرد مهاری قابل قبولی ایجاد می کند.
علاوه بر این، از میلگرد کلاهک دار در تقویت نواحی بحرانی مانند پای ستون ها، سر شمع ها و محل های تمرکز تنش نیز استفاده می شود؛ جایی که نیاز به انتقال یکنواخت نیرو و جلوگیری از ترک خوردگی بتن اهمیت زیادی دارد. در پروژه های صنعتی و سازه های سنگین مانند پل ها، مخازن بتنی و سازه های دریایی نیز این نوع میلگرد به دلیل عملکرد مهاری بهتر و کاهش طول مهاری مورد نیاز، کاربرد گسترده ای دارد.
یکی دیگر از مزایای مهم استفاده از میلگرد کلاهک دار، افزایش سرعت اجرا و کاهش خطاهای اجرایی است. حذف خم های انتهایی باعث می شود عملیات آرماتوربندی ساده تر شده و احتمال اشتباه در زاویه یا طول خم کاهش یابد. همچنین این نوع میلگرد به بهینه سازی مصرف فولاد کمک می کند، زیرا با طول کمتر می تواند همان عملکرد مهاری میلگردهای خم دار را تامین کند.

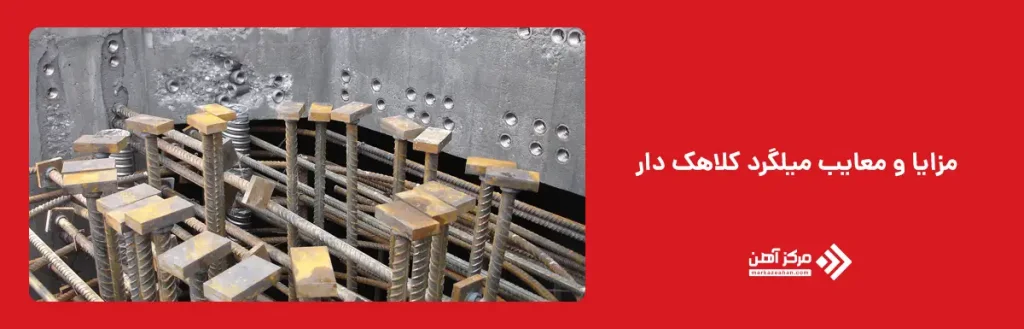

مزایا و معایب میلگرد کلاهک دار
میلگرد کلاهک دار به دلیل داشتن کلاهک در یک یا دو سر میلگرد، می تواند بخشی از مشکلات اجرایی میلگردهای خم دار را برطرف کند. مهم ترین مزیت این محصول، کاهش تراکم آرماتورها در نواحی شلوغ سازه مانند اتصال تیر به ستون، فونداسیون، دیوار برشی و دال های بتنی است. وقتی از میلگرد سردار استفاده می شود، دیگر نیازی به اجرای خم های بلند در انتهای میلگرد نیست و همین موضوع باعث می شود فضای بیشتری برای بتن ریزی، ویبره و عبور مناسب بتن بین میلگردها ایجاد شود.
از دیگر مزایای میلگرد کلاهک دار می توان به افزایش سرعت اجرا، کاهش خطای آرماتوربندی و بهبود عملکرد مهاری اشاره کرد. کلاهک سر میلگرد باعث انتقال بهتر نیرو به بتن می شود و احتمال بیرون کشیدگی میلگرد را کاهش می دهد. همچنین در بعضی پروژه ها استفاده از میلگرد هددار می تواند طول مهاری مورد نیاز را کمتر کند و اجرای سازه را ساده تر سازد. میلگرد کلاه دار به ویژه در سازه هایی که محدودیت فضا دارند یا تراکم آرماتور در آن ها زیاد است، گزینه ای کاربردی محسوب می شود.
البته این محصول در کنار مزایا، معایبی هم دارد و هنگام انتخاب آن باید علاوه بر شرایط فنی پروژه، هزینه اجرا و نوسان قیمت آهن نیز بررسی شود. یکی از مهم ترین معایب میلگرد کلاهک دار، وابستگی زیاد آن به کیفیت تولید و اتصال کلاهک است. اگر جوش، رزوه یا اتصال کلاهک به درستی اجرا نشود، عملکرد مهاری میلگرد کاهش پیدا می کند و ممکن است در محل اتصال ضعف ایجاد شود. علاوه بر این، قیمت میلگرد هددار معمولا نسبت به میلگرد معمولی بیشتر است و برای استفاده از آن باید محاسبات سازه ای، نقشه اجرایی و تایید مهندس محاسب در نظر گرفته شود.
محدودیت دیگر میلگرد کلاهک دار این است که در همه پروژه ها کاربرد اقتصادی یا فنی ندارد. در سازه های ساده یا بخش هایی که تراکم آرماتور کم است، استفاده از میلگرد معمولی می تواند گزینه مناسب تری باشد. همچنین اگر جانمایی میلگرد کلاه دار به درستی انجام نشود، ممکن است در زمان بتن ریزی باعث گیر کردن سنگدانه ها یا ایجاد حفره در اطراف میلگرد شود. بنابراین استفاده از این محصول باید بر اساس شرایط پروژه، نوع بارگذاری، فضای اجرایی و الزامات آیین نامه ای انجام گیرد.

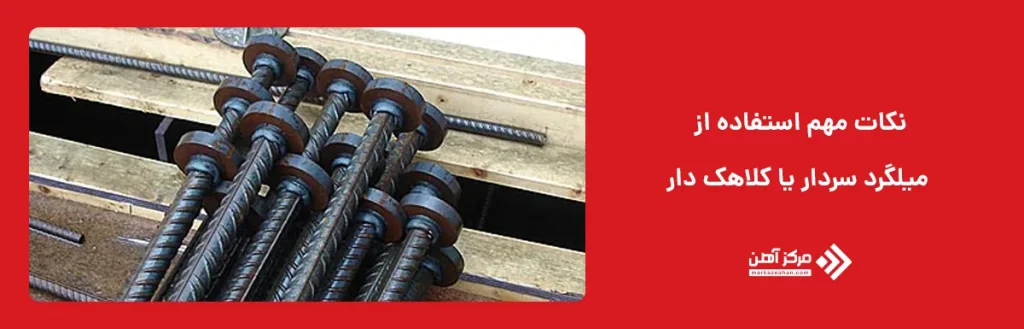

نکات مهم استفاده از میلگرد سردار یا کلاهک دار
در استفاده از میلگرد سردار یا کلاهک دار باید چند نکته فنی مهم در نظر گرفته شود. اولین نکته، انتخاب صحیح قطر میلگرد، ابعاد کلاهک و روش اتصال آن است. کلاهک باید متناسب با قطر میلگرد و نوع بارگذاری انتخاب شود تا بتواند نیروی کششی یا برشی را به خوبی به بتن منتقل کند. همچنین کیفیت جوش یا اتصال پیچی اهمیت زیادی دارد؛ زیرا هرگونه ضعف در محل اتصال می تواند عملکرد نهایی میلگرد هددار را تحت تاثیر قرار دهد.
نکته مهم دیگر، رعایت پوشش بتنی و فاصله مناسب بین میلگردها است. هرچند میلگرد کلاه دار برای کاهش تراکم آرماتور استفاده می شود، اما اگر جانمایی آن درست انجام نشود، می تواند در زمان بتن ریزی باعث ایجاد حفره، کرموشدگی یا کاهش کیفیت بتن اطراف میلگرد شود. همچنین پیش از اجرا باید مشخص شود که استفاده از این محصول در نقشه های سازه و محاسبات مهندسی پیش بینی شده است. بنابراین برای اینکه بدانیم میلگرد کلاهک دار چیست و چه زمانی باید از آن استفاده کرد، باید هم به مزایای اجرایی آن توجه کنیم و هم به الزامات طراحی، استانداردهای پروژه و تایید مهندس طراح سازه توجه داشته باشیم.
میلگرد کلاهک دار یکی از روش های نوین برای مهار میلگرد در سازه های بتن آرمه است که با حذف خم های انتهایی، اجرای آرماتوربندی را ساده تر کرده و تراکم میلگردها را در نواحی حساس کاهش می دهد. این محصول در تیرها، ستون ها، دیوارهای برشی، فونداسیون و سایر بخش هایی که به مهار مکانیکی مناسب نیاز دارند، کاربرد گسترده ای دارد. آشنایی با انواع کلاهک، روش های تولید، نحوه اجرا، کاربردها، مزایا و محدودیت های این میلگرد به مهندسان و مجریان کمک می کند تا با توجه به شرایط پروژه، انتخاب مناسب تری داشته باشند. با وجود مزایایی مانند بهبود عملکرد مهاری، افزایش سرعت اجرا و کاهش ازدحام آرماتورها، استفاده از میلگرد کلاهک دار باید مطابق ضوابط آیین نامه، محاسبات سازه ای و با رعایت استانداردهای تولید و اجرا انجام شود تا بیشترین کارایی و ایمنی سازه تامین گردد.
