پروفیل مبلی چیست و چه کاربردی دارد؟

پروفیل مبلی یکی از مقاطع فولادی سبک، دقیق و پرکاربرد است که در تولید محصولاتی با وزن کم، ظاهر منظم و ابعاد کنترل شده مورد استفاده قرار می گیرد. این محصول معمولا به شکل قوطی مربع، مستطیل، لوله یا مقاطع فرم داده شده تولید می شود و به دلیل ضخامت کم، سطح صاف و قابلیت مناسب برای انجام عملیات ثانویه، جایگاه مهمی در صنایع مبلمان، خودروسازی، لوازم خانگی، تجهیزات فروشگاهی و قطعه سازی دارد. برخلاف پروفیل های ساختمانی که هدف اصلی از تولید آن ها تحمل بارهای سنگین است، پروفیل مبلی برای ساخت قطعات ظریف، سبک و دارای دقت هندسی بالا طراحی می شود.

انتخاب این مقطع فقط به وزن پایین آن محدود نیست. کیفیت سطح، یکنواختی ضخامت، قابلیت آبکاری، امکان خمکاری با شعاع کم و جوش پذیری مناسب، از مهم ترین دلایلی هستند که تولیدکنندگان را به استفاده از آن ترغیب می کنند. هزینه مواد اولیه، نوع ورق مصرفی، ضخامت، ابعاد، کیفیت نورد و شرایط بازار نیز بر قیمت نهایی این محصول اثر دارند. به همین دلیل، بررسی قیمت آهن در کنار مشخصات فنی مقطع می تواند به خریدار کمک کند تا میان وزن، کیفیت، استحکام و هزینه تولید تعادل مناسبی برقرار کند. در ادامه این مقاله، ساختار، ویژگی های فنی، انواع، کاربردها و فرایند تولید پروفیل مبلی را به صورت تخصصی بررسی می کنیم.

پروفیل مبلی چیست؟

پروفیل مبلی که در ادبیات فنی با نام Light Gauge Steel Profile یا Furniture Profile نیز شناخته می شود، نوعی مقطع بسته یا نیمه بسته فولادی است که اغلب از ورق روغنی نورد سرد تولید می شود. ماده اولیه این محصول پس از عبور از مجموعه غلتک های شکل دهنده، به فرم مورد نظر تبدیل شده و لبه های آن با روش جوشکاری مقاومتی فرکانس بالا به یکدیگر متصل می شوند. ضخامت کم ورق باعث می شود وزن هر متر از این مقطع نسبت به پروفیل های ساختمانی پایین تر باشد، اما این موضوع به معنای ضعف مطلق آن نیست. طراحی هندسی مناسب می تواند سختی خمشی قابل توجهی در برابر وزن کم ایجاد کند.

مهم ترین تفاوت فنی پروفیل مبلی با پروفیل سنگین، در نوع ورق، دامنه ضخامت، دقت تلرانسی و کیفیت سطح دیده می شود. ورق روغنی به دلیل تولید با فرایند Cold Rolling، سطح صاف تر، ضخامت یکنواخت تر و قابلیت شکل پذیری بهتری دارد. این ویژگی ها برای صنایعی که قطعه پس از تولید باید رنگ، آبکاری، خمکاری یا ماشین کاری شود، اهمیت زیادی دارند. در چنین کاربردهایی وجود پوسته اکسیدی، زبری شدید یا اختلاف ضخامت می تواند کیفیت نهایی محصول را کاهش دهد.

قیمت پروفیل مبلی تنها بر اساس ابعاد ظاهری آن تعیین نمی شود. ضخامت واقعی، وزن هر شاخه، گرید ورق، کیفیت جوش، میزان صاف بودن سطح، تلرانس ابعادی و برند تولیدکننده از عوامل مهم قیمت گذاری هستند. دو پروفیل با ابعاد یکسان ممکن است به دلیل تفاوت در ضخامت واقعی یا کیفیت ماده اولیه، وزن و قیمت متفاوتی داشته باشند. به همین دلیل، مقایسه قیمت باید بر اساس وزن واقعی، مشخصات فنی و کیفیت تولید انجام شود، نه صرفا اندازه اسمی مقطع.

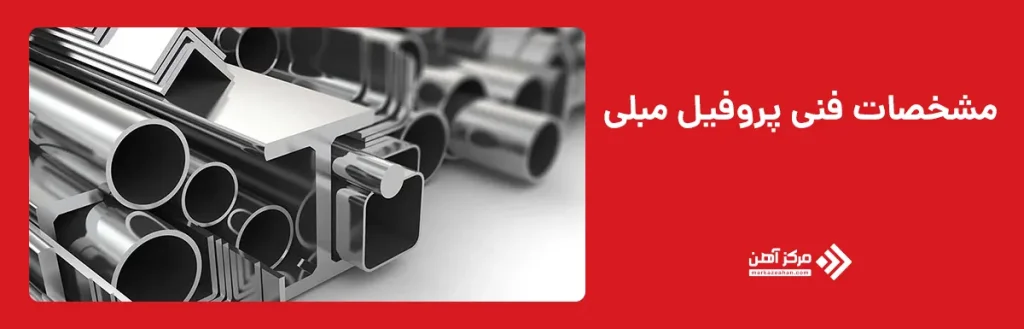

مشخصات فنی پروفیل مبلی

برای ارزیابی فنی پروفیل سبک مبلی باید مجموعه ای از شاخص های مرتبط با ماده اولیه، هندسه مقطع، کیفیت جوش، تلرانس ابعادی و قابلیت انجام عملیات ثانویه بررسی شود. توجه هم زمان به این عوامل باعث می شود محصول انتخاب شده با نیاز واقعی خط تولید هماهنگ باشد و در مراحل برش، خمکاری، جوشکاری و پوشش دهی مشکل ایجاد نکند.

قیمت قوطی 4*4 ممکن است در بازار برای چند گروه متفاوت از محصولات اعلام شود؛ زیرا مقطع 40 در 40 میلی متر می تواند با ضخامت های سبک یا ساختمانی تولید شود. در زمان خرید باید ضخامت واقعی، وزن هر متر و نوع ورق مشخص باشد. قوطی 40 در 40 با ضخامت کم برای ساخت مبلمان، استند و تجهیزات سبک مناسب است، در حالی که نمونه های ضخیم تر ممکن است در سازه های نیمه سنگین یا کاربردهای صنعتی مورد استفاده قرار گیرند.

قیمت پروفیل به وزن واحد طول، کیفیت ورق، ابعاد مقطع، ضخامت، طول شاخه، نوع بسته بندی و کیفیت سطح وابسته است. کاهش ضخامت، وزن و مصرف فولاد را کم می کند، اما انتخاب ضخامت پایین تر از مقدار مورد نیاز می تواند سبب کمانش موضعی، تغییر شکل در ناحیه جوش یا کاهش عمر قطعه شود. بنابراین انتخاب اقتصادی همیشه به معنای خرید نازک ترین مقطع موجود نیست.

مهم ترین مشخصات فنی پروفیل مبلی عبارتند از:

نوع ماده اولیه: ماده اولیه متداول این محصول ورق فولادی نورد سرد است. کیفیت ترکیب شیمیایی و خواص مکانیکی ورق بر میزان شکل پذیری، استحکام و جوش پذیری مقطع اثر مستقیم دارد.

ضخامت جداره: پروفیل مبلی معمولا در ضخامت های کمتر از پروفیل ساختمانی تولید می شود. ضخامت باید در سراسر محیط مقطع یکنواخت باشد تا رفتار خمشی و کیفیت جوش قابل پیش بینی باقی بماند.

ابعاد مقطع: مقاطع مربع و مستطیل در ابعاد متنوع تولید می شوند. نسبت عرض به ارتفاع بر ممان اینرسی، مقاومت خمشی و جهت مناسب استفاده از پروفیل اثر دارد.

وزن واحد طول: وزن هر متر از حاصل ضرب سطح مقطع فولادی در چگالی فولاد به دست می آید. وزن واقعی یکی از معیارهای اصلی تشخیص ضخامت و ارزیابی قیمت است.

کیفیت سطح: سطح مناسب باید فاقد زنگ زدگی شدید، خراش عمیق، پوسته، فرورفتگی و موج های محسوس باشد. این موضوع در قطعاتی که آبکاری یا رنگ می شوند اهمیت ویژه دارد.

کیفیت خط جوش: درز جوش باید پیوسته، یکنواخت و بدون سوختگی، شکاف یا برجستگی نامتعارف باشد. جوش نامناسب می تواند هنگام خمکاری یا اعمال بار باز شود.

شعاع گوشه: در قوطی های مربع و مستطیل، شعاع گوشه باید متناسب با ضخامت و فرایند تولید باشد. شعاع بسیار تیز احتمال ترک خوردگی و تمرکز تنش را افزایش می دهد.

تلرانس ابعادی: اختلاف عرض، ارتفاع، ضخامت، طول و میزان تابیدگی باید در محدوده قابل قبول تولیدی قرار گیرد. در مونتاژهای دقیق، کنترل این مشخصه اهمیت زیادی دارد.

راستایی و پیچش: شاخه پروفیل نباید دارای خمیدگی طولی یا پیچش محسوس باشد. این عیوب در ساخت قاب، میز، صندلی و قطعات سری باعث اختلال در مونتاژ می شوند.

قابلیت جوشکاری: پروفیل سبک باید با فرایندهایی مانند جوشکاری MIG/MAG، TIG یا جوش مقاومتی قابل اتصال باشد. تنظیم جریان باید متناسب با ضخامت کم انجام شود تا از سوختگی لبه جلوگیری شود.

قابلیت خمکاری: مقطع باید بدون ایجاد چروک، لهیدگی یا باز شدن درز جوش خم شود. استفاده از قالب، ماندرل و شعاع مناسب، کیفیت خم را افزایش می دهد.

قابلیت پوشش دهی: سطح نورد سرد برای رنگ کاری، آبکاری کروم، نیکل کاری و پوشش پودری مناسب است، مشروط بر آنکه چربی زدایی و آماده سازی سطح به درستی انجام شود.

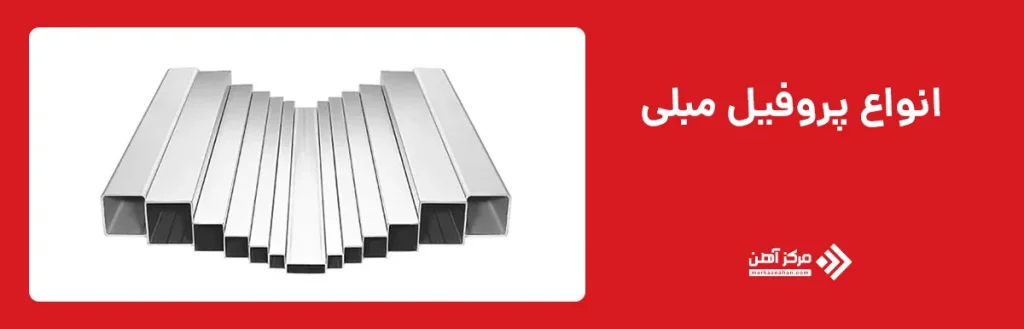

انواع پروفیل مبلی

انواع پروفیل مبلی را می توان بر اساس شکل مقطع، نوع پوشش، روش تکمیل سطح و کاربرد نهایی دسته بندی کرد. شکل هندسی مقطع فقط ظاهر محصول را تعیین نمی کند، بلکه بر مقاومت خمشی، پیچشی، نحوه اتصال و امکان خمکاری نیز اثر دارد. به همین دلیل انتخاب نوع مناسب باید بر اساس جهت بار، شکل قطعه و فرایند تولید انجام شود.

پروفیل مبلی مربع: این مدل دارای طول و عرض برابر است و برای ساخت پایه، قاب، فریم و سازه های سبک متقارن به کار می رود. رفتار تقریبا یکسان آن در دو محور اصلی، طراحی را ساده تر می کند.

پروفیل مبلی مستطیل: این مقطع در یک جهت ممان اینرسی بیشتری دارد و برای قطعاتی مناسب است که بار خمشی غالب در یک محور دارند. فریم تخت، پایه میز و قطعات خودرو از کاربردهای آن هستند.

لوله مبلی: مقطع دایره ای مقاومت پیچشی مناسبی دارد و به دلیل نبود گوشه تیز، در تولید صندلی، دسته، تجهیزات ورزشی و سازه های خمکاری شده استفاده می شود.

پروفیل بیضی: این نوع ترکیبی از ظاهر ظریف و استحکام جهت دار را ارائه می دهد و در قطعات دکوراتیو، لوازم خانگی و تجهیزات فروشگاهی کاربرد دارد.

پروفیل مبلی گالوانیزه: سطح این مقطع با لایه روی محافظت می شود و مقاومت بیشتری در برابر رطوبت و خوردگی دارد. عملیات جوشکاری آن باید با کنترل بخارات و آماده سازی مناسب انجام شود.

پروفیل مبلی آبکاری شده: این نوع پس از تولید تحت فرایندهایی مانند نیکل کاری یا کروم کاری قرار می گیرد و بیشتر در قطعاتی استفاده می شود که ظاهر براق و مقاومت سطحی اهمیت دارد.

پروفیل مبلی فرم دار: این گروه دارای شکل های سفارشی، شیار، لبه یا انحنای خاص است و برای تولید قطعات اختصاصی با حداقل عملیات مونتاژ به کار می رود.

جدول مقایسه انواع پروفیل مبلی

نوع پروفیل	شکل مقطع	ویژگی اصلی	قابلیت خمکاری	کاربرد شاخص
مربع	چهار ضلع برابر	رفتار متعادل در دو محور	مناسب	پایه و فریم
مستطیل	عرض و ارتفاع متفاوت	مقاومت بیشتر در محور اصلی	مناسب با کنترل جهت	تخت، میز و قطعات خودرو
لوله ای	دایره ای	مقاومت پیچشی و ظاهر نرم	بسیار مناسب	صندلی و تجهیزات ورزشی
بیضی	منحنی کشیده	ظاهر دکوراتیو و سختی جهت دار	مناسب با قالب مخصوص	لوازم خانگی و دکوراسیون
گالوانیزه	مربع، مستطیل یا دایره	مقاومت بیشتر در برابر خوردگی	وابسته به ضخامت پوشش	محیط های مرطوب
فرم دار	اختصاصی	کاهش تعداد قطعات مونتاژی	وابسته به هندسه	تولیدات سفارشی

انتخاب میان انواع پروفیل مبلی باید بر اساس شرایط بارگذاری، ظاهر نهایی، روش اتصال، تعداد تولید و تجهیزات موجود انجام شود. برای مثال، لوله مبلی در قطعاتی که خم های پیوسته دارند عملکرد مناسبی نشان می دهد، اما اتصال آن به صفحات تخت ممکن است به فیکسچر دقیق تری نیاز داشته باشد. در مقابل، قوطی مربع به سادگی روی سطوح تخت قرار می گیرد و مونتاژ آن آسان تر است.

در کاربردهایی که محصول در معرض رطوبت قرار دارد، استفاده از پوشش گالوانیزه یا رنگ پودری می تواند عمر قطعه را افزایش دهد. با این حال، انتخاب پوشش باید با فرایندهای بعدی هماهنگ باشد. برای نمونه، کیفیت آبکاری به تمیزی سطح، یکنواختی جوش و نبود خراش عمیق وابسته است. بنابراین نوع پروفیل و کیفیت سطح باید پیش از ورود به مرحله پوشش دهی کنترل شوند.

کاربرد پروفیل مبلی

کاربرد پروفیل مبلی در صنایعی گسترده است که کاهش وزن، دقت ابعادی، سطح مناسب و قابلیت شکل دهی اهمیت دارند. این مقطع می تواند به عنوان عضو اصلی فریم، پایه، نگهدارنده یا قطعه تزئینی مورد استفاده قرار گیرد.

• ساخت میز و صندلی فلزی
• تولید مبلمان اداری
• ساخت فریم تخت خواب
• تولید کمد و قفسه فلزی
• ساخت استند فروشگاهی
• تولید تجهیزات نمایشگاهی
• ساخت قطعات بدنه خودرو
• تولید صندلی خودرو و اتوبوس
• ساخت دوچرخه و تجهیزات ورزشی
• تولید لوازم خانگی
• ساخت تجهیزات پزشکی
• تولید ویلچر و تخت بیمارستانی
• ساخت تابلو و سازه های تبلیغاتی
• تولید نرده و حفاظ سبک
• ساخت کانکس و سازه های موقت سبک

پروفیل مبلی چگونه تولید می شود؟

تولید پروفیل مبلی با انتخاب کلاف ورق روغنی آغاز می شود. کلاف پس از کنترل ضخامت، کیفیت سطح و خواص مکانیکی، وارد دستگاه برش طولی Slitting Line می شود و به نوارهایی با عرض مشخص تقسیم می گردد. عرض نوار باید متناسب با محیط مقطع نهایی، ضخامت ورق و مقدار لازم برای تشکیل درز جوش باشد. پس از آن، نوار فولادی وارد خط رول فرمینگ شده و با عبور مرحله ای از میان غلتک ها، به تدریج از حالت تخت به مقطع باز و سپس مقطع بسته تبدیل می شود. شکل دهی باید به صورت تدریجی انجام شود تا از ایجاد چروک، موج، ترک در گوشه ها و تنش پسماند شدید جلوگیری شود.

در مرحله بعد، لبه های نوار با روش جوشکاری مقاومتی فرکانس بالا High Frequency Resistance Welding به یکدیگر متصل می شوند. در این روش حرارت در محل تماس لبه ها متمرکز شده و با اعمال فشار غلتک های جوش، اتصال پیوسته ایجاد می شود. برجستگی اضافی جوش برداشته شده و مقطع از واحدهای کالیبراسیون عبور می کند تا ابعاد، گوشه ها و راستایی آن اصلاح شود. سپس پروفیل به طول مورد نظر برش می خورد، خنک می شود و تحت کنترل های کیفی شامل اندازه گیری ابعاد، بررسی سطح، تست خط جوش و کنترل تابیدگی قرار می گیرد. در صورت نیاز، عملیات تکمیلی مانند چربی زدایی، گالوانیزه کردن، رنگ کاری یا آبکاری نیز انجام می شود.
