پروفیل آبرو چیست و چه کاربردی دارد؟

پروفیل آبرو یکی از اجزای مهم در سامانه جمع آوری و هدایت آب باران است که در لبه سقف های شیبدار، سوله ها، سالن های صنعتی، انبارها، پارکینگ ها و سازه های سبک نصب می شود. این مقطع با دریافت رواناب سطح سقف، آب را به سمت خروجی ها و لوله های عمودی هدایت می کند و مانع ریزش نامنظم آب روی نما، دیوار، فونداسیون و محوطه اطراف ساختمان می شود. طراحی صحیح سطح مقطع، شیب طولی، محل خروجی و تعداد ناودان ها نقش مستقیمی در عملکرد پروفیل آبرو شیروانی دارد.

جنس ورق، ضخامت بدنه، نوع پوشش ضد خوردگی، طول شاخه و روش فرم دهی از مهم ترین عوامل موثر بر کیفیت و دوام این محصول هستند. نوسان قیمت آهن نیز می تواند هزینه تولید آبروهای فولادی را تغییر دهد، زیرا ماده اولیه بخش عمده وزن و قیمت نهایی مقطع را تشکیل می دهد. انتخاب آبرو نباید تنها بر اساس ظاهر یا قیمت انجام شود و لازم است شدت بارندگی، مساحت سقف، فاصله خروجی ها و شرایط محیطی نیز بررسی شوند. در ادامه با تعریف فنی، مشخصات، کاربردها و انواع آبرو شیروانی آشنا می شوید.

پروفیل آبرو چیست؟

برای پاسخ دقیق به این پرسش که پروفیل آبرو چیست، باید آن را به عنوان یک کانال طولی فرم داده شده تعریف کرد که برای جمع آوری، انتقال و تخلیه کنترل شده رواناب سقف به کار می رود. این محصول معمولا از ورق گالوانیزه، ورق رنگی، آلومینیوم، فولاد ضد زنگ یا در برخی پروژه ها از ورق سیاه پوشش داده شده ساخته می شود. سطح مقطع آن می تواند نیم دایره، جعبه ای، فتیله ای، لندنی یا سفارشی باشد و هر شکل ظرفیت هیدرولیکی و شرایط نصب متفاوتی دارد.

پروفیل آبرو برخلاف قوطی های ساختمانی یک مقطع کاملا بسته نیست. طراحی آن باید به گونه ای باشد که علاوه بر دریافت سریع آب، امکان شستشو، بازرسی و خروج رسوبات را فراهم کند لازم به ذکر است نوع طراحی می تواند قیمت پروفیل را تحت تاثیر قرار دهد. عرض دهانه، عمق کانال، زاویه دیواره ها و شعاع گوشه ها بر دبی عبوری اثر دارند. چنانچه سطح مقطع آبرو کمتر از مقدار مورد نیاز باشد، آب در بارندگی شدید از لبه سرریز می شود؛ در مقابل، انتخاب مقطع بیش از حد بزرگ موجب افزایش وزن، هزینه و دشواری نصب خواهد شد.

در سیستم های مهندسی، ظرفیت آبرو با توجه به نرخ بارندگی طرح Design Rainfall Intensity، مساحت موثر سقف و ضریب رواناب محاسبه می شود. سقف های فلزی و ساندویچ پانل به دلیل جذب پایین آب، ضریب رواناب بالایی دارند و تقریبا بخش عمده بارندگی را به آبرو منتقل می کنند. همچنین جهت شیب سقف مشخص می کند که چه مساحتی از بام به هر مسیر آبرو تخلیه خواهد شد.

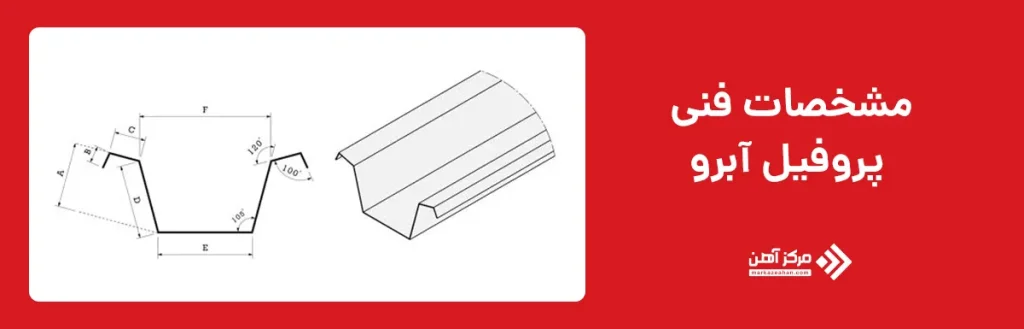

مشخصات فنی پروفیل آبرو

مشخصات فنی پروفیل آبرو شامل جنس ورق، ضخامت، ابعاد سطح مقطع، وزن واحد طول، نوع پوشش، شعاع خم، طول شاخه و تلرانس هندسی است. آبروهای گالوانیزه به دلیل برخورداری از پوشش روی Zinc Coating در برابر رطوبت و خوردگی مقاومت مناسبی دارند. ضخامت پوشش روی، کیفیت لبه های برش خورده و یکنواختی سطح باید کنترل شوند، زیرا نقاط بدون پوشش یا خراش های عمیق می توانند محل شروع زنگ زدگی باشند. در مناطق صنعتی، ساحلی یا دارای آلاینده های خورنده، ممکن است به پوشش ضخیم تر، رنگ محافظ یا فولاد ضد زنگ نیاز باشد.

ضخامت ورق باید بر اساس عرض دهانه، فاصله ساپورت ها، طول شاخه، احتمال تجمع برف و میزان بار ناشی از آب انتخاب شود. ورق بسیار نازک در فاصله زیاد میان بست ها دچار شکم دادگی، پیچش یا بازشدگی لبه می شود. از طرف دیگر، افزایش بی دلیل ضخامت، وزن پروفیل آبرو و بار وارد بر لبه سقف را بالا می برد. قیمت ورق گالوانیزه نیز یکی از متغیرهای اصلی در برآورد هزینه آبرو است، اما انتخاب ضخامت باید بر اساس محاسبات اجرایی انجام شود و نه صرفا کاهش قیمت خرید.

طول شاخه های آبرو باید با نقشه نصب و محل درزها هماهنگ باشد. شاخه های بلند تعداد اتصالات را کم می کنند، اما حمل، جابجایی و کنترل تغییر طول حرارتی آن ها دشوارتر است. در مقابل، شاخه های کوتاه نصب ساده تری دارند ولی نقاط احتمالی نشت را افزایش می دهند. برای پروژه های صنعتی، تعیین طول بهینه معمولا بر اساس فاصله ستون ها، محل خروجی ها و ظرفیت تجهیزات حمل انجام می شود.

وزن پروفیل آبرو از حاصل ضرب سطح گسترده ورق، ضخامت، طول و چگالی ماده محاسبه می شود. این شاخص برای تخمین بار مرده، طراحی بست ها، تعیین روش حمل و کنترل تطابق محصول تحویلی با سفارش اهمیت دارد. اختلاف محسوس میان وزن واقعی و وزن محاسباتی ممکن است نشانه کمتر بودن ضخامت، تفاوت عرض ورق یا عدم تطابق با ابعاد اعلام شده باشد.

شیب طولی آبرو نیز بخشی از مشخصات عملکردی آن است. آبرو نباید کاملا تراز نصب شود، زیرا توقف آب موجب تجمع گل، افزایش خوردگی و رشد آلودگی های سطحی خواهد شد. شیب باید یکنواخت و به سمت خروجی باشد؛ تغییر ناگهانی تراز یا ایجاد نقاط گود، مسیر جریان را مختل می کند.

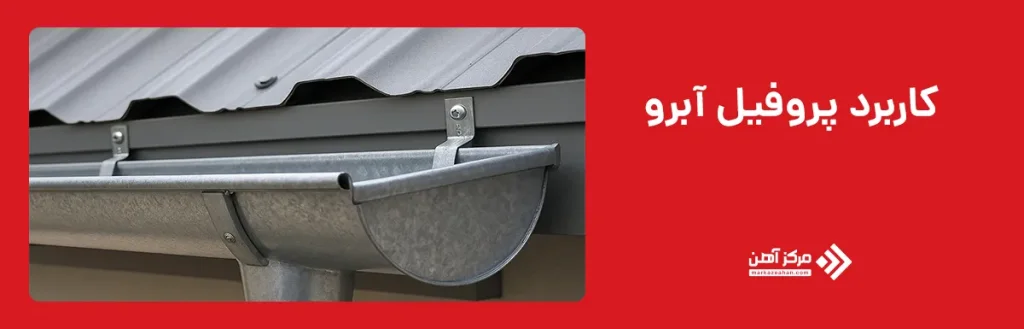

کاربرد پروفیل آبرو

پروفیل آبرو فقط برای جمع آوری آب باران استفاده نمی شود، بلکه بخشی از سیستم حفاظت ساختمان در برابر رطوبت محسوب می شود. هدایت صحیح آب از لبه سقف، از خیس شدن مداوم نما، نفوذ آب به اتصالات، فرسایش خاک و ایجاد رطوبت در اطراف پی جلوگیری می کند. در برخی سازه ها آب جمع آوری شده به مخزن ذخیره یا سیستم استفاده مجدد از آب باران Rainwater Harvesting منتقل می شود.

قیمت قوطی 40*80 امروز ممکن است در برآورد شاسی، فریم یا زیرسازی نگهدارنده آبرو اهمیت داشته باشد، اما خود پروفیل آبرو با قوطی 40 در 80 تفاوت ساختاری دارد. قوطی یک مقطع بسته باربر است، در حالی که آبرو یک کانال باز برای انتقال آب محسوب می شود. در پروژه هایی با دهانه زیاد، ممکن است از قوطی برای ساخت ساپورت و از پروفیل آبرو برای جمع آوری رواناب استفاده شود.

مهم ترین کاربردهای پروفیل آبرو عبارتند از:

• جمع آوری آب باران از سقف های شیروانی
• هدایت آب سوله های صنعتی
• تخلیه رواناب سقف انبارها
• استفاده در سالن های تولید
• نصب در پارکینگ های مسقف
• جمع آوری آب سقف ویلاها
• محافظت از نمای ساختمان
• جلوگیری از فرسایش خاک اطراف پی
• هدایت آب به لوله های عمودی
• انتقال آب به مخازن ذخیره
• استفاده در گلخانه ها
• نصب روی کانکس و سازه های پیش ساخته
• کاربرد در دامداری و مرغداری
• جمع آوری آب سقف سایبان ها
• هدایت آب در ساختمان های کشاورزی
• استفاده در مراکز تجاری با سقف شیبدار
• نصب در ایستگاه ها و پایانه ها
• کنترل تخلیه آب سازه های فلزی سبک

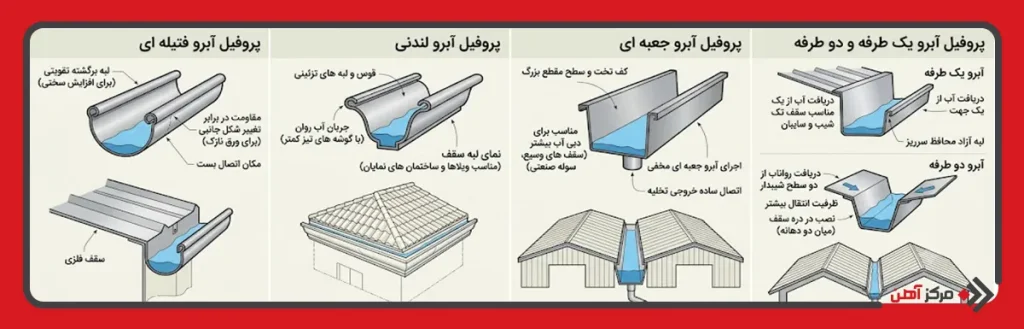

انواع آبرو شیروانی

انواع آبرو شیروانی بر اساس فرم مقطع، جهت دریافت آب، شیوه نصب و ظرفیت عبور جریان دسته بندی می شوند. شکل آبرو باید با هندسه لبه سقف، مقدار بارندگی و روش اتصال به زیرسازی هماهنگ باشد. برخی مدل ها ظاهر سنتی و برخی دیگر ساختار صنعتی و ظرفیت بیشتری دارند. قیمت پروفیل z نیز ممکن است در هزینه اجرای زیرسازی سقف شیبدار اثر بگذارد، زیرا پرلین Z معمولا عضو نگهدارنده پوشش سقف است و آبرو در انتهای همان سیستم نصب می شود.

پروفیل آبرو فتیله ای

پروفیل آبرو فتیله ای دارای لبه های برگشته و خم های تقویتی است که سختی مقطع را افزایش می دهند. این لبه ها علاوه بر کاهش احتمال بریدگی هنگام نصب، موجب می شوند دهانه آبرو در طول شاخه شکل خود را بهتر حفظ کند. فرم فتیله ای در پروژه هایی کاربرد دارد که ورق نسبتا نازک است اما آبرو باید در برابر تغییر شکل جانبی مقاومت داشته باشد.

خم برگشتی لبه همچنین می تواند محل مناسبی برای اتصال بست یا قطعه نگهدارنده ایجاد کند. با این حال، طراحی بست باید با ابعاد فتیله هماهنگ باشد و فشار موضعی نباید موجب لهیدگی لبه شود. این مدل در سوله ها، انبارها و ساختمان های دارای سقف فلزی کاربرد فراوانی دارد.

پروفیل آبرو لندنی

پروفیل آبرو لندنی یکی از مدل های شناخته شده آبرو است که مقطع آن معمولا دارای قوس و لبه های فرم داده شده تزئینی است. این محصول علاوه بر هدایت آب، نقش قابل توجهی در نمای لبه سقف دارد و به همین دلیل در ویلاها، ساختمان های کم ارتفاع، سایبان ها و سقف های شیروانی نمایان استفاده می شود.

شکل منحنی آبرو لندنی باعث می شود جریان آب با گوشه های تیز کمتری برخورد کند و رسوبات نیز نسبت به برخی مقاطع زاویه دار، آسان تر حرکت کنند. با این حال، ظرفیت آن باید متناسب با مساحت سقف انتخاب شود. استفاده از مدل کم عمق برای سقف بزرگ می تواند در بارندگی شدید موجب سرریز آب شود.

کیفیت پروفیل آبرو لندنی به یکنواختی قوس، هم راستایی لبه ها و سلامت پوشش سطح وابسته است. در صورت تولید نامناسب، اختلاف شکل میان شاخه ها اتصال آن ها را دشوار می کند و درز نهایی ظاهر نامنظمی خواهد داشت.

پروفیل آبرو جعبه ای

پروفیل آبرو جعبه ای یا Box Gutter دارای کف نسبتا تخت و دیواره های عمودی یا مایل است. این شکل امکان ایجاد سطح مقطع بزرگ را فراهم می کند و برای سقف های وسیع، سوله های صنعتی و مسیرهایی که دبی آب بیشتری دارند مناسب است. آبرو جعبه ای ممکن است در لبه خارجی سقف یا به صورت مخفی در میان دو شیب اجرا شود.

کف تخت نصب خروجی ها و لوله های تخلیه را ساده می کند، اما اگر شیب طولی به درستی اجرا نشود، احتمال باقی ماندن آب روی کف افزایش می یابد. به همین دلیل، تراز ساپورت ها و محل خروجی ها باید پیش از نصب شاخه ها کنترل شود.

در آبروهای جعبه ای مخفی، نشت می تواند آسیب بیشتری نسبت به آبروهای نمایان ایجاد کند؛ زیرا آب به داخل سقف یا عایق نفوذ می کند. استفاده از درزگیر سازگار، اتصال مکانیکی مناسب و امکان دسترسی برای تعمیر در این مدل اهمیت زیادی دارد.

پروفیل آبرو یک طرفه

پروفیل آبرو یک طرفه برای شرایطی طراحی می شود که آب از یک جهت وارد کانال می شود. یک سمت مقطع معمولا به لبه یا زیرسازی سقف متصل شده و سمت دیگر نقش لبه آزاد یا محافظ سرریز را دارد. این ساختار در انتهای یک شیب سقف، سایبان ها و سوله هایی که هر دهانه مسیر مستقل تخلیه دارد استفاده می شود.

مزیت اصلی این مدل، سادگی نصب و هماهنگی با سقف تک شیب است. ارتفاع لبه بیرونی باید به اندازه ای باشد که از خروج آب در شرایط معمول جلوگیری کند، اما نباید مسیر سرریز اضطراری را کاملا مسدود کند. اگر خروجی اصلی دچار گرفتگی شود، وجود مسیر ایمن برای تخلیه اضافی از آسیب به سقف جلوگیری خواهد کرد.

پروفیل آبرو دو طرفه

پروفیل آبرو دو طرفه برای دریافت رواناب از دو سطح شیبدار مقابل یکدیگر طراحی می شود. این مدل معمولا در دره سقف، میان دو دهانه یا در محل اتصال دو شیب نصب می شود و باید مجموع آب هر دو سطح را انتقال دهد. به همین دلیل ظرفیت مورد نیاز آن اغلب بیشتر از آبرو یک طرفه است.

در آبرو دو طرفه، عمق کانال، استحکام ساپورت و تعداد خروجی ها اهمیت زیادی دارند. تجمع آب در این نقطه می تواند بار قابل توجهی به سازه وارد کند، به ویژه اگر خروجی با برگ، یخ یا رسوبات مسدود شود. طراحی مسیر دسترسی برای تمیزکاری و پیش بینی خروجی اضطراری، ایمنی عملکرد سیستم را افزایش می دهد.

اتصال پوشش دو سمت سقف به آبرو باید به گونه ای باشد که آب بدون نفوذ به زیر ورق وارد کانال شود. اجرای فلاشینگ، همپوشانی و آب بندی لبه ها در این مدل حساس تر از آبروهای خارجی است.

پروفیل آبرو یک کانال مهندسی شده برای جمع آوری و انتقال رواناب سقف است و انتخاب صحیح آن از آسیب های ناشی از رطوبت، سرریز و نفوذ آب جلوگیری می کند. جنس ورق، ضخامت، سطح مقطع، شیب نصب، فاصله بست ها و ظرفیت خروجی باید با شرایط واقعی پروژه هماهنگ باشند. انواع آبرو شیروانی شامل مدل های فتیله ای، لندنی، جعبه ای، یک طرفه و دو طرفه هستند که هر کدام برای هندسه و حجم آب مشخصی مناسب اند. بررسی وزن پروفیل آبرو، کیفیت پوشش، سلامت درزها و امکان تمیزکاری نیز در دوام سیستم نقش دارد. بنابراین خرید و نصب این محصول باید بر اساس محاسبه دبی آب، شرایط خوردگی و جزئیات اجرایی انجام شود، نه صرفا شکل ظاهری یا پایین ترین قیمت.
