ورق آلومینیوم آجدار چیست؟ بررسی انواع، کاربرد و ویژگی ها

ورق آلومینیوم آجدار یکی از محصولات مهندسی شده آلومینیومی است که سطح آن به جای حالت کاملا صاف، دارای برجستگی های منظم و تکرارشونده است. این برجستگی ها علاوه بر ایجاد ظاهر صنعتی، اصطکاک سطح را افزایش می دهند و به همین دلیل این ورق در کف خودروها، رمپ ها، پله ها، سکوهای صنعتی، فضاهای مرطوب و بسیاری از سازه های سبک کاربرد دارد. وزن کم، مقاومت مناسب در برابر خوردگی و قابلیت شکل دهی باعث شده است ورق آجدار آلومینیوم در بسیاری از پروژه ها جایگزین مناسبی برای صفحات سنگین تر باشد. البته انتخاب آن فقط بر اساس ظاهر انجام نمی شود و عواملی مانند آلیاژ، تمپر، ضخامت پایه، نوع آج، ابعاد و کیفیت سطح اهمیت زیادی دارند. از طرف دیگر، تغییرات بازار فلزات و حتی روند قیمت آهن می تواند در مقایسه اقتصادی گزینه های فولادی و آلومینیومی موثر باشد. در ادامه، ساختار، مشخصات فنی، انواع، ابعاد، روش تولید، کاربردها، عوامل قیمت و نکات تخصصی خرید این محصول را بررسی می کنیمتا بتوانید متناسب با شرایط واقعی پروژه انتخاب دقیق تری داشته باشید.

ورق آلومینیوم آجدار چیست؟

ورق آلومینیوم آجدار که در منابع انگلیسی با اصطلاحاتی مانند Aluminum Tread Plate، Checker Plate و Diamond Plate شناخته می شود، نوعی ورق آلومینیومی است که روی یکی از سطوح آن الگوی برجسته مهندسی شده ایجاد شده است. این الگو می تواند به شکل یک خط، دو خط، سه خط، پنج خط، لوزی یا طرح های اختصاصی باشد. برجستگی ها بخشی از خود ورق هستند و معمولا طی عملیات نورد و با استفاده از غلتک طرح دار روی سطح شکل می گیرند؛ بنابراین نباید آنها را پوشش یا قطعاتی متصل شده به ورق تصور کرد. مهم ترین نقش این آج ها افزایش اصطکاک کف و کاهش احتمال لغزش است، اما نوع الگو می تواند بر تخلیه آب، سهولت نظافت، ظاهر سطح و نحوه توزیع تماس نیز اثر بگذارد. هنگام مقایسه قیمت ورق نیز باید توجه داشت که ورق آجدار به دلیل مرحله شکل دهی سطح، تلرانس های تولید و نوع آلیاژ الزاما با ورق آلومینیومی صاف هم ضخامت قیمت یکسانی ندارد.

از دیدگاه متالورژیکی، رفتار ورق فقط به وجود آج وابسته نیست. آلیاژ و وضعیت عملیات مکانیکی یا حرارتی، یعنی Temper، خواص پایه محصول را تعیین می کنند. برای مثال آلیاژهای سری 3xxx به دلیل شکل پذیری و قیمت اقتصادی در بسیاری از مصارف عمومی استفاده می شوند، در حالی که آلیاژهای سری 5xxx به واسطه وجود منیزیم، ترکیب مناسبی از استحکام، مقاومت خوردگی و جوش پذیری ارائه می دهند. در برخی کاربردهای صنعتی نیز از آلیاژهای مستحکم تر سری 6xxx استفاده می شود. نکته مهم دیگر این است که ضخامت درج شده در مشخصات فنی بسیاری از ورق های آجدار، ضخامت فلز پایه یا Base Thickness است و ارتفاع برجستگی آج لزوما جزو آن محسوب نمی شود. همین موضوع هنگام طراحی، محاسبه وزن و کنترل ارتفاع نهایی کف اهمیت پیدا می کند.

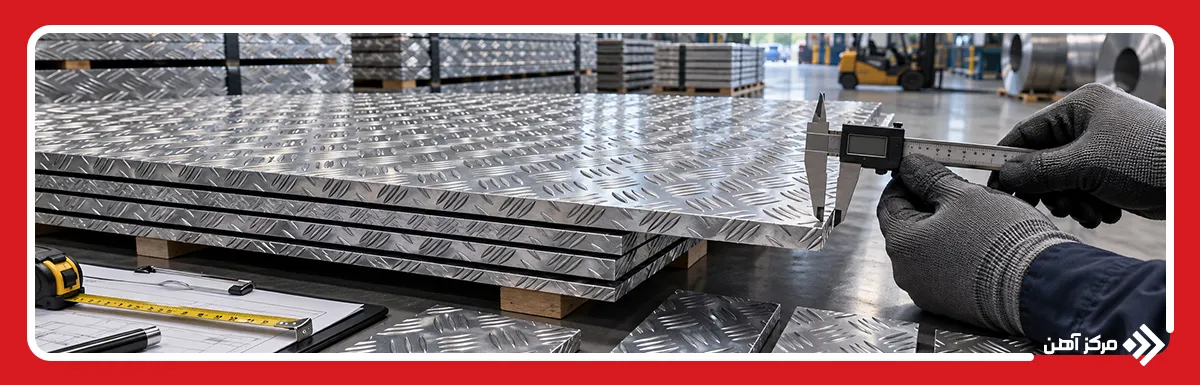

مشخصات فنی ورق آلومینیوم آجدار

برای ارزیابی یک ورق آجدار، نگاه کردن به ضخامت و ابعاد کافی نیست. آلیاژ، تمپر، نوع آج، جهت الگو، کیفیت سطح و تلرانس ابعادی می توانند عملکرد نهایی محصول را تغییر دهند. به همین دلیل هنگام استعلام قیمت ورق آلومینیوم باید مشخصات فنی به صورت کامل اعلام شوند؛ زیرا دو ورق با ابعاد ظاهری مشابه ممکن است از نظر استحکام، وزن، قابلیت خم کاری و مقاومت خوردگی تفاوت قابل توجهی داشته باشند.

• آلیاژ: آلیاژهایی مانند 3003، 5052، 5754 و 6061 از گریدهایی هستند که بسته به بازار و نوع کاربرد برای تولید Tread Plate مورد استفاده قرار می گیرند. ترکیب شیمیایی هر آلیاژ روی استحکام، سختی، جوش پذیری و مقاومت محیطی تاثیر دارد.
• تمپر یا Temper: حروف و اعدادی مانند H22، H32، H111، H114 یا T6 وضعیت مکانیکی و حرارتی ورق را مشخص می کنند. برای مثال تغییر تمپر می تواند تنش تسلیم، استحکام کششی و قابلیت فرم دهی یک آلیاژ مشخص را تغییر دهد.
• ضخامت پایه: ضخامت اسمی معمولا به قسمت صاف میان برجستگی ها مربوط است. در سفارش های دقیق باید مشخص شود عدد اعلام شده شامل آج است یا فقط ضخامت Base Metal را نشان می دهد.
• ارتفاع آج: ارتفاع برجستگی متناسب با طرح و فرآیند تولید تغییر می کند و مستقیما روی ارتفاع کلی صفحه، میزان اصطکاک، وزن و شرایط نصب تاثیر دارد.
• نوع الگوی سطح: طرح های Diamond، Five Bar، Two Bar و سایر الگوها از نظر زاویه برجستگی، تعداد خطوط و سطح تماس متفاوت هستند.
• ابعاد ورق: طول و عرض باید متناسب با نقشه برش انتخاب شوند. انتخاب ابعاد نزدیک به قطعات نهایی می تواند پرت برش و تعداد اتصال ها را کاهش دهد.
• چگالی: چگالی دقیق با آلیاژ تغییر می کند. برای محاسبات اولیه ورق های آلومینیومی معمولا عددی نزدیک به 2.7 گرم بر سانتی متر مکعب در نظر گرفته می شود، اما برای محاسبات مهندسی بهتر است چگالی همان گرید استفاده شود.
• وضعیت سطح: سطح ورق می تواند Mill Finish، براق، آنودایز شده یا دارای پرداخت ویژه باشد. کیفیت ظاهری برای کاربردهای دکوراتیو اهمیت بیشتری نسبت به کف های صرفا صنعتی دارد.
• قابلیت اتصال: امکان جوشکاری، پرچ کاری، پیچ کردن یا اتصال مکانیکی به نوع آلیاژ و تمپر بستگی دارد. انتخاب فرآیند نامناسب می تواند ناحیه اتصال را به نقطه ضعف سازه تبدیل کند.
• تلرانس تولید: ضخامت، عرض، طول، تختی و ارتفاع آج دارای تلرانس هستند. در پروژه هایی که قطعات داخل شیار یا فریم مونتاژ می شوند، این موضوع باید پیش از خرید کنترل شود.

جدول مشخصات فنی ورق آلومینیوم آجدار

مشخصات یک محصول واحد را نمی توان به تمام انواع ورق آلومینیوم آجدار تعمیم داد؛ زیرا استاندارد کارخانه، گرید و کاربرد روی مقادیر نهایی تاثیر می گذارند. جدول زیر بازه ها و مشخصات متداول تجاری را برای شناخت اولیه نشان می دهد و در خرید صنعتی باید دیتاشیت تولید کننده ملاک نهایی قرار گیرد.

مشخصه فنی	مقدار یا وضعیت رایج	نکته مهندسی
جنس پایه	آلومینیوم آلیاژی	گرید باید در سفارش مشخص شود
آلیاژهای متداول	3003، 5052، 5754، 6061	میزان رواج هر گرید به بازار و کاربرد وابسته است
تمپرهای رایج	H22، H32، H111، H114، T6	تمپر روی استحکام و شکل پذیری اثر مستقیم دارد
ضخامت های رایج	حدود 1.5 تا 6 میلی متر	محصولات ضخیم تر نیز برای کاربردهای خاص وجود دارند
ضخامت مرجع	معمولا ضخامت پایه	ارتفاع آج باید جداگانه کنترل شود
چگالی تقریبی	حدود 2.66 تا 2.70 گرم بر سانتی متر مکعب در بسیاری از گریدهای رایج	برای وزن دقیق از چگالی همان آلیاژ استفاده شود
ابعاد متداول	2000×1000، 2500×1250، 3000×1500 میلی متر	موجودی بازار ممکن است متفاوت باشد
طرح سطح	تک خط، دو خط، سه خط، پنج خط، لوزی	طرح آج با عملکرد ضد لغزش مرتبط است
سطح نهایی	مات کارخانه ای، براق یا پرداخت شده	برای مصارف تزئینی کیفیت ظاهری مهم است
مقاومت خوردگی	خوب تا بسیار خوب	به گرید و محیط بهره برداری بستگی دارد
قابلیت جوشکاری	از متوسط تا بسیار خوب	برای هر گرید باید فرآیند و فیلر مناسب انتخاب شود
قابلیت فرم دهی	وابسته به آلیاژ و تمپر	برخی گریدهای پر استحکام محدودیت خم کاری بیشتری دارند
قابلیت برش	گیوتین، اره، واترجت و فرآیندهای مناسب دیگر	انتخاب روش تابع ضخامت و کیفیت لبه مورد نیاز است
کاربرد غالب	کف، رمپ، پله، خودرو، سکو و پوشش محافظ	ضخامت بر اساس بارگذاری تعیین شود

در استفاده از این جدول باید میان «مشخصات موجود در بازار» و «مشخصات مورد نیاز طراحی» تفاوت قائل شد. برای مثال صرف اینکه ورق 2 میلی متری در یک سایز مشخص موجود است، به معنای مناسب بودن آن برای یک سکوی باربر نیست. ظرفیت تحمل بار تابع فاصله تکیه گاه ها، نحوه مهار، بار متمرکز، آلیاژ و ضخامت واقعی فلز پایه است و در کاربردهای سازه ای باید جداگانه محاسبه شود.

ابعاد استاندارد ورق آلومینیوم آجدار

ابعاد ورق آلومینیوم آجدار در بازار بر اساس ظرفیت خطوط نورد، استاندارد کارخانه و نیاز صنایع مختلف تعیین می شود. سایزهای 2000×1000، 2500×1250 و 3000×1500 میلی متر از اندازه های شناخته شده در بازار صنعتی هستند و ابعاد 2438×1219 میلی متر، معادل تقریبی 4×8 فوت، نیز در برخی بازارها کاربرد زیادی دارد. ضخامت های حدود 2، 3، 4.5 و 6 میلی متر برای برخی ورق های پنج خط 5754 رایج هستند، در حالی که گریدها یا طرح های دیگر ممکن است از ضخامت 1.5 میلی متر یا بازه های متفاوت عرضه شوند. بنابراین نمی توان یک مجموعه ابعاد را استاندارد مطلق همه تولید کنندگان دانست. در پروژه هایی با تعداد زیاد قطعه، انتخاب سایز مادر بر اساس Cutting Plan می تواند مقدار قراضه و هزینه برش را به شکل محسوسی کاهش دهد.

برای محاسبه وزن ورق آلومینیوم آجدار می توان ابتدا وزن تئوری فلز پایه را از رابطه «طول بر حسب متر × عرض بر حسب متر × ضخامت بر حسب میلی متر × چگالی» محاسبه کرد. اگر چگالی تقریبی 2.7 در نظر گرفته شود، یک ورق تخت 2×1 متر با ضخامت پایه 3 میلی متر حدود 16.2 کیلوگرم وزن تئوری خواهد داشت. با این حال وزن واقعی ورق آجدار می تواند بیشتر باشد، زیرا برجستگی ها نیز دارای حجم فلز هستند و شکل هندسی آج در فرمول ساده لحاظ نشده است. به همین دلیل در سفارش دقیق، جدول وزن ورق آلومینیوم آجدار تولید کننده یا وزن باسکول و دیتاشیت محصول نسبت به فرمول عمومی اولویت دارد. این تفاوت در محاسبات تناژ خرید، بار حمل، طراحی شاسی و برآورد هزینه اهمیت پیدا می کند.

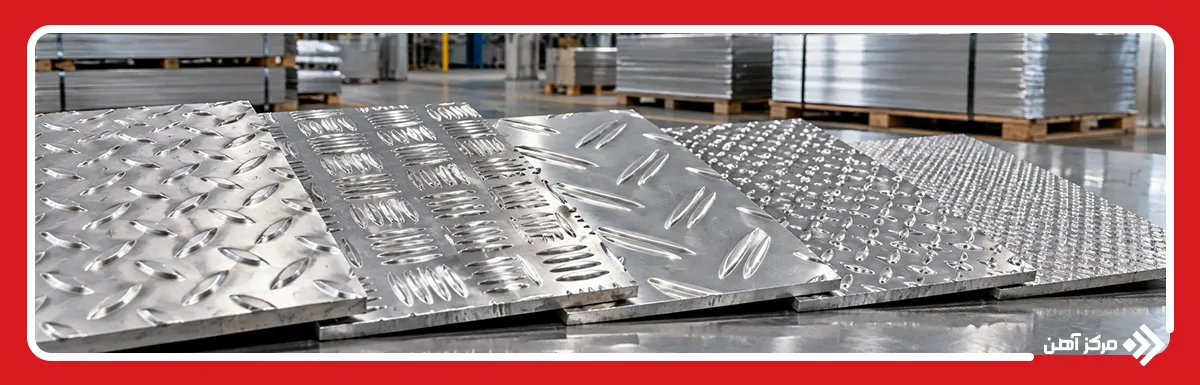

انواع ورق آلومینیوم آجدار

طبقه بندی ورق آلومینیوم آجدار را می توان از چند زاویه انجام داد، اما کاربردی ترین روش برای خریدار، بررسی شکل الگوی برجسته و سپس توجه به آلیاژ است. شکل آج فقط جنبه تزئینی ندارد؛ زاویه، تراکم و نحوه قرار گرفتن برجستگی ها می تواند نوع تماس کف با کفش، چرخ یا تجهیزات را تغییر دهد.

• ورق آجدار تک خط: دارای برجستگی های منفرد با آرایش منظم است و برای کاربردهایی که ظاهر ساده و سطح اصطکاکی متوسط مورد نیاز است استفاده می شود.
• ورق آجدار دو خط: هر واحد آج از دو برجستگی موازی تشکیل می شود. آرایش خطوط باعث ایجاد ظاهر منظم و سطح تماس متفاوت نسبت به نمونه تک خط می شود.
• ورق آجدار سه خط: دارای مجموعه برجستگی های سه تایی است و در بعضی بازارها برای کف سازی و پوشش صنعتی عرضه می شود.
• ورق آجدار پنج خط یا Five Bar: یکی از شناخته شده ترین طرح های صنعتی است. پنج برجستگی کوتاه معمولا با جهت گیری متناوب روی ورق قرار می گیرند و سطحی مناسب برای کف ها، راهروها و خودروهای تجاری ایجاد می کنند.
• ورق آجدار لوزی یا Diamond Plate: برجستگی های لوزی شکل یا بادامی روی سطح دارد و به دلیل ظاهر مشخص خود علاوه بر کاربرد فنی در پروژه های تزئینی و معماری نیز استفاده می شود.
• ورق آجدار 3003: بیشتر در مواردی مطرح است که شکل پذیری، وزن کم، ظاهر مناسب و مقاومت خوردگی عمومی اهمیت دارند. نمونه های براق 3003-H22 در کاربردهای دکوراتیو و تجهیزاتی شناخته شده هستند.
• ورق آجدار 5052: وجود منیزیم در این خانواده، استحکام و مقاومت خوردگی مناسبی ایجاد می کند. برای محیط هایی که شرایط کاری جدی تر از کاربردهای تزئینی دارند گزینه مهمی محسوب می شود.
• ورق آجدار 5754: از گزینه های بسیار مناسب برای کف خودرو، سکو و محیط های صنعتی است و مقاومت خوردگی خوبی، از جمله در بسیاری از محیط های مرطوب، ارائه می دهد.
• ورق آجدار 6061: در کاربردهایی که استحکام بالاتر اهمیت دارد مورد توجه است. تمپر T6 استحکام خوبی ایجاد می کند، اما شکل پذیری آن نسبت به گریدهای نرم تر محدودتر است.

مقایسه انواع ورق های آلومینیوم آجدار

برای انتخاب نوع مناسب، بهتر است ابتدا مشخص شود که اولویت پروژه چیست: ظاهر، مقاومت خوردگی، استحکام، قابلیت خم کاری یا سطح ضد لغزش. جدول زیر تفاوت چند گروه پرکاربرد را از منظر عملی نشان می دهد.

نوع ورق	ویژگی شاخص	شکل پذیری	مقاومت خوردگی	کاربرد مناسب
تک خط	الگوی ساده و وزن مناسب	خوب	وابسته به آلیاژ	پوشش ها و کف های سبک
دو خط	اصطکاک و ظاهر منظم	خوب	وابسته به آلیاژ	کف و قطعات عمومی
پنج خط	سطح آج صنعتی و شناخته شده	خوب در گریدهای مناسب	بسیار مناسب در آلیاژهایی مانند 5754	سکو، پله، خودرو و راهرو
Diamond	ظاهر شاخص و اصطکاک مناسب	وابسته به گرید	خوب	معماری، خودرو، تجهیزات و کف
3003-H22	ظاهر مناسب و فرم پذیری خوب	خوب	خوب در شرایط عمومی	دکوراسیون، جعبه، پوشش و کاربرد سبک
5052-H32	استحکام بالاتر از گریدهای عمومی سری 3xxx	خوب	بسیار خوب	تجهیزات، حمل و نقل و محیط مرطوب
5754-H111/H114	تعادل مناسب استحکام و مقاومت خوردگی	خوب	بسیار خوب	کف سازی صنعتی، تریلر و خودرو
6061-T6	استحکام بالاتر	محدودتر	خوب	کف و قطعات صنعتی با بار بیشتر

نتیجه این مقایسه آن است که اصطلاح «بهترین ورق آجدار» بدون مشخص شدن شرایط پروژه معنای فنی دقیقی ندارد. گرید مناسب برای یک جعبه ابزار تزئینی ممکن است برای رمپ صنعتی بهترین انتخاب نباشد و ورق پر استحکام نیز لزوما برای قطعه ای که خم کاری زیادی دارد انتخاب مطلوبی نیست. نوع بار، شرایط خوردگی، فرآیند ساخت و بودجه باید همزمان بررسی شوند.

روش تولید ورق آلومینیوم آجدار

تولید ورق آلومینیوم آجدار از آماده سازی آلیاژ آغاز می شود. پس از ذوب و کنترل ترکیب شیمیایی، آلومینیوم به شکل تختال یا محصول مناسب برای نورد ریخته گری می شود. ماده اولیه طی فرآیندهای نورد به ضخامت مورد نظر می رسد و بسته به آلیاژ و تمپر، عملیات حرارتی، آنیل یا کار سختی روی آن انجام می شود. کنترل دما و میزان کاهش ضخامت اهمیت زیادی دارد؛ زیرا خواص مکانیکی نهایی فقط نتیجه ترکیب شیمیایی نیست و تاریخچه نورد و عملیات حرارتی نیز در استحکام و شکل پذیری محصول نقش دارد.

در مرحله ایجاد آج، ورق از میان مجموعه غلتک هایی عبور می کند که حداقل یکی از آنها دارای نقش معکوس الگوی مورد نظر است. فشار نورد باعث جریان موضعی فلز و تشکیل برجستگی های یکپارچه روی سطح می شود. پس از آن ورق می تواند تحت عملیات صافکاری، برش طولی و عرضی، کنترل ابعادی و بازرسی سطح قرار گیرد. در محصولات با کیفیت، یکنواختی ارتفاع آج، سالم بودن لبه ها، تختی صفحه و نبود عیوب سطحی بررسی می شود. سپس ورق ها بسته بندی شده یا در صورت تولید پیوسته برای مراحل تکمیلی آماده می شوند. آج ایجاد شده در این روش بخشی از ساختار فلز است و مانند پوشش چسبانده شده به سطح جدا نمی شود.

کاربرد ورق آلومینیوم آجدار

ترکیب جرم کم، مقاومت خوردگی و سطح برجسته باعث شده است ورق آجدار آلومینیوم در صنایع متنوعی استفاده شود. ضخامت و آلیاژ باید متناسب با بار و محیط هر کاربرد انتخاب شوند.

• کف کامیون، وانت و تریلر
• کف اتاق بار و خودروهای خدماتی
• راهروهای صنعتی
• سکوهای دسترسی
• کف پله و Stair Tread
• رمپ های سبک
• کف آسانسور
• پوشش دیواره خودروهای تجاری
• جعبه ابزار و Tool Box
• پوشش محافظ دیوار و در
• کف کارگاه و فضای تعمیراتی
• سکوهای ماشین آلات
• صنایع کشاورزی
• صنایع دریایی با انتخاب گرید مناسب
• سردخانه و محیط های مرطوب
• معماری و دکوراسیون صنعتی
• غرفه سازی
• پوشش تجهیزات
• کف قایق و شناور در طراحی مناسب
• ساخت کابین و محفظه های فلزی

مزایای ورق آلومینیوم آجدار

مزایای این محصول زمانی بیشترین ارزش را دارند که ورق با آلیاژ و ضخامت صحیح انتخاب شود. استفاده از ورق نازک یا تمپر نامناسب می تواند بخش مهمی از مزیت های ذاتی آن را از بین ببرد.

• وزن پایین در مقایسه با بسیاری از صفحات فولادی
• مقاومت مناسب در برابر خوردگی
• ایجاد سطح با اصطکاک بالاتر از ورق صاف
• قابلیت استفاده در فضای داخلی و خارجی
• امکان برش و ماشین کاری
• قابلیت جوشکاری در گریدهای مناسب
• قابلیت خم کاری در آلیاژ و تمپر مناسب
• ظاهر صنعتی و قابل استفاده در طراحی معماری
• عدم نیاز ذاتی به رنگ ضد زنگ مانند فولاد کربنی
• امکان بازیافت آلومینیوم
• تنوع آلیاژ و تمپر
• امکان تولید در الگوهای مختلف آج
• نگهداری نسبتا ساده
• نسبت مناسب استحکام به وزن
• کاهش وزن مرده در تجهیزات حمل و نقل

عوامل موثر بر قیمت ورق آلومینیوم آجدار

قیمت ورق آلومینیوم آجدار را نمی توان فقط بر اساس مساحت یک شیت تعیین کرد. مشخصات فنی مستقیما روی مقدار فلز مصرفی، فرآیند تولید و در نتیجه بهای نهایی تاثیر دارند.

• قیمت روز آلومینیوم و مواد اولیه
• نرخ ارز
• آلیاژ ورق
• تمپر محصول
• ضخامت پایه
• ارتفاع و نوع آج
• طول و عرض شیت
• وزن واقعی ورق
• کیفیت و یکنواختی سطح
• نوع پرداخت نهایی
• برند و کارخانه تولید کننده
• استاندارد تولید
• داخلی یا وارداتی بودن محصول
• هزینه حمل و انبارداری
• میزان سفارش
• هزینه برش سفارشی
• شرایط عرضه و تقاضای بازار
• بسته بندی مورد نیاز
• گواهی فنی و کنترل کیفیت محصول

هنگام خرید ورق آلومینیوم آجدار به چه نکاتی توجه کنیم؟

پیش از خرید، ابتدا شرایط بهره برداری را مشخص کنید. فقط اعلام عبارت «ورق آجدار 3 میلی متر» برای یک سفارش مهندسی کافی نیست. لازم است آلیاژ، تمپر، ضخامت پایه، ابعاد، نوع آج و تعداد شیت ها تعیین شوند. اگر صفحه قرار است بار مکانیکی تحمل کند، فاصله زیرسازی و مقدار بار نیز باید بررسی شود؛ زیرا ارتفاع آج جای ضخامت سازه ای فلز پایه را نمی گیرد. در محیط های مرطوب، دریایی یا صنعتی نیز انتخاب آلیاژ اهمیت بیشتری پیدا می کند. همچنین اگر ورق قرار است خم، جوش یا ماشین کاری شود، قابلیت ساخت Fabrication گرید انتخابی باید قبل از سفارش کنترل شود.

در مرحله تحویل، ضخامت قسمت صاف ورق، ابعاد واقعی، تابیدگی، سلامت گوشه ها، یکنواختی آج و وضعیت سطح را بررسی کنید. وزن باسکول یا وزن درج شده در دیتاشیت را نیز با تعداد و ابعاد ورق ها تطبیق دهید. اگر قیمت فروش بر اساس کیلوگرم محاسبه می شود، اختلاف میان وزن تئوری و وزن واقعی اهمیت ویژه ای دارد. برای سفارش های بزرگ بهتر است نقشه برش نیز پیش از خرید آماده شود تا ابعاد مادر به شکلی انتخاب شوند که کمترین ضایعات ایجاد شود. در نهایت مقایسه قیمت باید میان محصولاتی با مشخصات برابر انجام شود؛ مقایسه دو ورق با آلیاژ، تمپر یا ضخامت پایه متفاوت فقط بر اساس قیمت هر شیت می تواند نتیجه اشتباهی ایجاد کند.
