هنگام خرید، نصب یا حتی بررسی سیم ها و کابل، ممکن است با علامت ها و نوشته های روی کابل برق مواجه شوید که در نگاه اول مبهم یا بی معنی به نظر برسند. این علائم در واقع شامل حروف اختصاری بر روی سیم برق و کدهایی هستند که اطلاعات دقیقی درباره مشخصات فنی کابل ارائه می دهند. از جمله این مشخصات می توان به نوع هادی، جنس و نوع عایق، ولتاژ قابل تحمل، ساختار فیزیکی، استاندارد تولید، کاربرد کابل و مقاومت حرارتی اشاره کرد. آگاهی از معنای این کدها برای انتخاب کابل مناسب در محیط های مختلف صنعتی، ساختمانی یا خانگی اهمیت بسیار زیادی دارد.
همچنین با توجه به نوسانات بازار فلزات، به ویژه قیمت آهن و مس، آگاهی از مشخصات دقیق کابل ها از جمله جنس هادی و نوع روکش اهمیت بیشتری پیدا کرده است. در این مقاله تلاش کرده ایم به صورت دقیق، ساده و قابل فهم، به بررسی معنی این حروف اختصاری و نحوه تفسیر علامت های روی سیم و کابل برق بپردازیم تا بتوانید انتخابی مطمئن، اصولی و متناسب با نیاز خود داشته باشید.
حروف اختصاری که بر روی سیم و کابل برق دیده می شوند، شامل اطلاعاتی دقیق از نوع ساختار و عملکرد کابل هستند. این حروف مشخصه کابل از چه جنسی ساخته شده، نوع عایق آن چیست، تا چه ولتاژی را می تواند تحمل کند و مطابق با چه استانداردی تولید شده است. همچنین این کدها می توانند به ما بگویند کابل مورد نظر برای نصب در محیط داخلی مناسب است یا خارجی، مقاومت مکانیکی آن چقدر است، و آیا محافظ شیلد دارد یا خیر.
برای مثال کدی مانند “N2XY” نشان دهنده کابلی با هادی مسی، عایق XLPE و روکش PVC است. یا کد “NYCY” معمولاً برای کابل های قدرت با محافظ فلزی به کار می رود. درک این کدها نیاز به شناخت دقیق از استانداردهای بین المللی دارد. مهم ترین آن ها عبارتند از:
استفاده صحیح از حروف اختصاری بر روی سیم برق، انتخاب ایمن و اقتصادی را برای پروژه های برق رسانی فراهم می کند. در ادامه مقاله به بررسی اجزای تشکیل دهنده این کدها می پردازیم تا هر کدام را به صورت جداگانه توضیح دهیم.

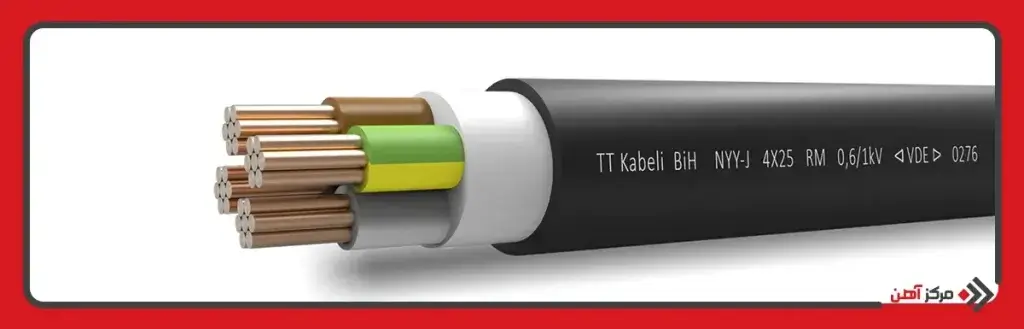

کابل های برق دارای کدهایی هستند که از ترکیب حروف اختصاری تشکیل شده اند. این حروف بسته به نوع استاندارد، نشان دهنده ویژگی های ساختاری، جنس، پوشش، عایق، روکش و نوع کاربرد سیم و کابل هستند. دانستن معنای این حروف به ما امکان می دهد تا سیم مناسب را براساس نیاز پروژه خود انتخاب کنیم؛ چه در پروژه های ساختمانی، چه صنعتی و چه در تأسیسات حساس. نکته مهم این است که ترکیب این کدها طبق ساختار خاصی در کنار هم قرار می گیرند و معمولاً از چپ به راست تفسیر می شوند.
به عنوان مثال، حروف ابتدایی معمولاً به نوع هادی اشاره دارند؛ حروف بعدی جنس عایق را مشخص می کنند و در انتها اطلاعاتی درباره روکش، شیلد یا نوع کاربرد ارائه می شود. برای مثال در کد “NYM” حرف N نشانگر تولید تحت استاندارد VDE است، Y بیانگر عایق PVC و M نشان دهنده کابل چند رشته ای بدون شیلد است.
از متداول ترین حروف اختصاری سیم برق می توان به موارد زیر اشاره کرد:
هر کدام از این حروف در کنار هم معنای خاصی ایجاد می کنند که باید به درستی تفسیر شوند. در ادامه به تفسیر جزئی تر هر دسته از حروف خواهیم پرداخت.

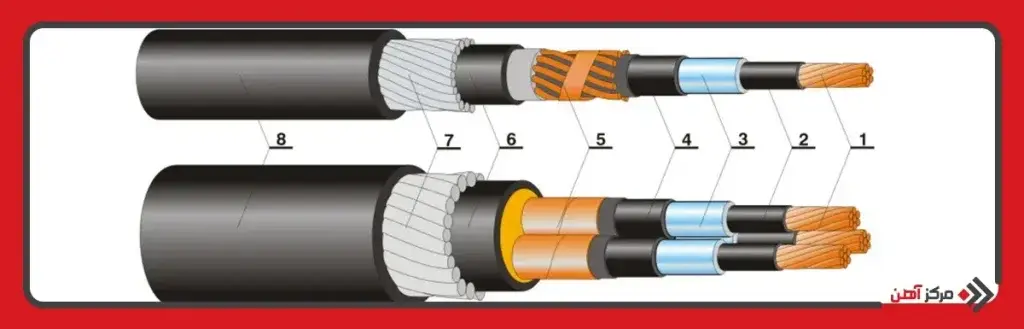

نوع هادی یکی از عوامل اصلی در تعیین عملکرد سیم برق است. در کابل های برق، از حروف خاصی برای شناسایی سیم های فاز، نول و زمین استفاده می شود که این حروف بیشتر در چیدمان رنگ بندی و نقشه های فنی کاربرد دارند، اما در برخی موارد روی بدنه کابل نیز چاپ می شوند. سه حرف رایج در این بخش عبارت اند از:
شناخت حروف اختصاری بر روی سیم برق در نقشه خوانی برق ساختمان یا صنعتی اهمیت زیادی دارد، چرا که اشتباه در اتصال آن ها می تواند منجر به آسیب تجهیزات یا حتی خطر برق گرفتگی شود. این نشانه ها طبق استانداردهای بین المللی مانند IEC و DIN تعریف می شوند و در همه کشورها از اصول مشابهی تبعیت می کنند. به ویژه در پروژه های سه فاز یا تابلوهای صنعتی، جداسازی صحیح هادی ها از طریق این حروف برای عملکرد صحیح سیستم الزامی است.
در کنار رنگ بندی استاندارد (مثل قهوه ای برای فاز، آبی برای نول، زرد / سبز برای ارت)، این علائم اختصاری برای اطمینان بیشتر در طراحی و اجرا استفاده می شوند. بنابراین توجه به حروف L، N و PE در کنار سایر کدهای کابل، بخشی ضروری از نحوه خواندن مشخصات کابل به حساب می آید.

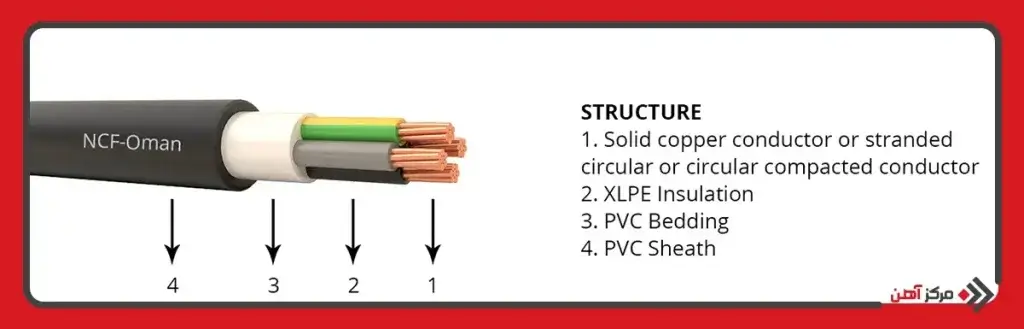

در ساختار سیم و کابل، عایق یکی از مهم ترین اجزا برای جلوگیری از نشت جریان برق و حفظ ایمنی کاربران و تجهیزات است. جنس این عایق ها بر اساس کاربردهای مختلف، متنوع هستند و برای هر کدام حروف خاصی در نظر گرفته شده است. این حروف نه تنها نوع ماده استفاده شده برای عایق را مشخص می کنند، بلکه تعیین کننده مقاومت کابل در برابر حرارت، رطوبت، و مواد شیمیایی نیز هستند.
رایج ترین حروف مربوط به جنس عایق در کد گذاری سیم برق عبارت اند از:
برای نمونه، اگر کابلی دارای علامت Y باشد، یعنی عایق آن از جنس PVC است که برای کاربردهای ساختمانی داخلی مناسب خواهد بود. اما اگر علامت 2X وجود داشته باشد، نشان دهنده این است که عایق از XLPE است و مقاومت حرارتی و مکانیکی بالاتری دارد، که برای کاربردهای صنعتی و دفن مستقیم در زمین مناسب است.
شناخت دقیق این حروف باعث می شود در هنگام خرید کابل، انتخاب مناسب تری براساس شرایط محیطی داشته باشیم. به عنوان مثال، در مکان هایی که احتمال وجود مواد خورنده وجود دارد، استفاده از عایق XLPE توصیه می شود. پس توجه به نوع عایق علاوه بر امنیت، روی عمر مفید کابل نیز تاثیرگذار است.
ولتاژ مجاز کابل ها یکی از حیاتی ترین مشخصاتی است که در طراحی و انتخاب کابل تاثیرگذار است. در کدهای اختصاری روی سیم برق، ولتاژ با اعدادی مانند “300/500V”، “0.6/1kV” یا حتی با حروف خاصی نشان داده می شود که بیانگر محدوده تحمل ولتاژ کابل است. در بسیاری از کابل ها، این ولتاژ در قالب دو عدد نمایش داده می شود:
برای مثال، اگر روی کابل عدد “0.6/1kV” درج شده باشد، به این معناست که کابل تا 600 ولت در برابر زمین و تا 1000 ولت بین دو هادی مقاوم است. این مقدار معمولاً در کابل های فشار ضعیف صنعتی یا ساختمانی رایج است.
در برخی موارد، حروف خاصی در کنار کدها نیز ممکن است به رده ولتاژی کابل اشاره داشته باشند:
این اطلاعات معمولاً روی بدنه کابل چاپ می شوند و باید در هنگام انتخاب کابل برای پروژه هایی با بار الکتریکی بالا یا استفاده در فضای باز، به دقت بررسی شوند. به ویژه در پروژه های صنعتی که نیاز به اطمینان بالا در برابر نوسانات ولتاژ دارند، انتخاب کابل با تحمل ولتاژ مناسب از الزامات ایمنی است.
برای مثال، کابل های ساختمانی معمولاً دارای ولتاژ اسمی 300/500V هستند، اما کابل هایی که برای کاربردهای صنعتی یا دفن در زمین طراحی شده اند، اغلب ولتاژ 0.6/1kV یا بالاتر دارند. پس یکی از مهم ترین اجزای نحوه خواندن مشخصات کابل، درک صحیح از ارقام و نمادهای مربوط به ولتاژ است.
کابل‌های برق علاوه بر ویژگی های فنی مانند نوع عایق یا هادی، باید مطابق با استانداردهای ملی یا بین المللی تولید شوند. این استانداردها کیفیت، ایمنی، طول عمر و قابلیت اطمینان کابل را تضمین می کنند. در میان این استانداردها، دو مورد از مهم ترین و پرکاربردترین موارد، استاندارد های VDE (آلمان) و IEC (بین المللی) هستند که وجود آن ها در علامت های روی کابل نقش حیاتی دارد.
وجود این استانداردها بر روی کابل ها بیانگر آن است که کابل قابلیت استفاده در شرایط تعریف شده را دارد. مثلاً اگر کابل دارای نشان VDE باشد، یعنی تست های کیفی در دمای بالا، مقاومت مکانیکی و شرایط مرطوب را گذرانده است. همچنین بسیاری از پروژه های صنعتی بزرگ، کابل هایی با تأییدیه VDE یا IEC را به صورت الزامی مشخص می کنند.
در کنار این ها، گاهی علامت روی کابل برق مانند BS (استاندارد بریتانیا) یا UL (آمریکا) نیز دیده می شود. در نهایت، حروف مرتبط با استاندارد در کنار سایر کدها، بخشی از شناسنامه کابل را تشکیل می دهند و نباید نادیده گرفته شوند؛ به ویژه هنگام واردات، صادرات یا خرید از برندهای بین المللی.
یکی از مهم ترین قسمت های خواندن مشخصات روی بدنه کابل، درک ساختار کلی آن از طریق حروف اختصاری ترکیبی است. این کدها که معمولاً شامل ترکیب چند حرف مانند NYM، NYCY یا N2XY هستند، اطلاعات کاملی از جنس هادی، نوع عایق، روکش، وجود زره یا شیلد و کاربرد کابل را در اختیار ما قرار می دهند. این کدها اغلب بر اساس استاندارد VDE نوشته شده اند و تفسیر دقیق آن ها به انتخاب صحیح کابل کمک می کند.
در ادامه به چند نمونه پرکاربرد و معنی آن ها اشاره می کنیم:
در انتخاب کابل، توجه به این کدها ضروری است، چرا که ساختار نادرست می تواند باعث آسیب به تجهیزات یا کاهش ایمنی شود. به ویژه در پروژه های بزرگ صنعتی، ترکیب صحیح ساختار کابل نقش مهمی در کارایی و طول عمر آن دارد.
در ادامه مقاله، یک جدول جامع از این کدهای پرکاربرد ارائه خواهیم داد تا شناخت سریع تری از آن ها داشته باشید.
در هنگام انتخاب یا بررسی سیم ها و کابل های برق، معمولاً با حروف و کدهایی روی بدنه کابل مواجه می شویم که هر کدام نشان دهنده ویژگی خاصی مانند نوع عایق، ساختار هادی، ولتاژ قابل تحمل یا نوع کاربرد آن کابل هستند. شناخت این حروف اختصاری باعث می شود بتوانید مشخصات فنی کابل را بدون نیاز به بررسی های تخصصی، سریع تر و دقیق تر تشخیص دهید. در جدول زیر، مجموعه ای از پرکاربردترین حروف و کدهای مورد استفاده در سیم ها و کابل های برق آورده شده است که می تواند در پروژه های صنعتی، ساختمانی یا خانگی بسیار کاربردی و راهگشا باشد.
| کد یا حرف | معنی | کاربرد یا توضیح |
|---|---|---|
| N | مطابق استاندارد VDE | نشان دهنده کیفیت و ایمنی آلمانی |
| Y | PVC (عایق یا روکش) | انعطاف پذیر، ارزان، مناسب برای داخل ساختمان |
| M | کابل چند رشته ای بدون شیلد | مورد استفاده در محیط خشک |
| C | زره فلزی / شیلد | برای حفاظت مکانیکی کابل |
| 2X یا X | XLPE (عایق حرارتی) | تحمل حرارت بالا، مناسب محیط های صنعتی |
| G | لاستیک طبیعی / پلاستومر | عایق مقاوم در برابر سایش و فشار |
| Z | عایق ضد حریق | برای مکان های حساس در برابر آتش |
| L | فاز | سیم حامل برق |
| N | نول | مسیر برگشت جریان الکتریکی |
| PE | ارت | برای اتصال زمین (ایمنی) |
| 300/500V | ولتاژ اسمی کابل | برای مصارف خانگی و عمومی |
| 0.6/1kV | ولتاژ صنعتی | مناسب برای مصارف قدرت و دفن شدنی |

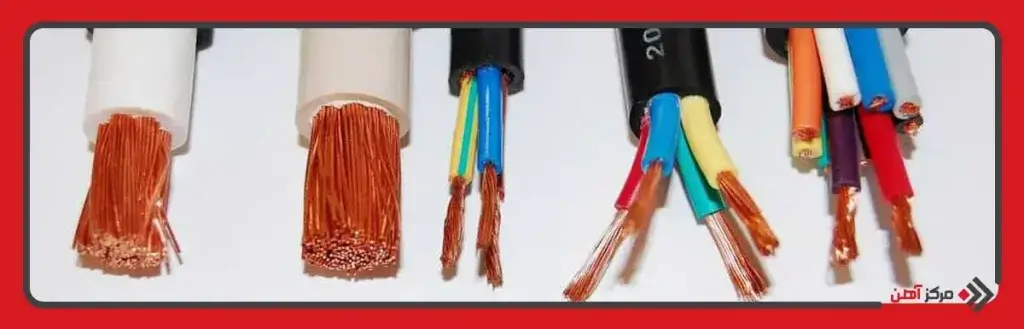

یکی از نکات مهم در تفسیر حروف اختصاری بر روی سیم برق، تفاوت در نشانه گذاری و ساختار کابل های تک رشته ای و چند رشته ای است. این تفاوت ها هم در نوع کاربرد مشخص می شوند و هم در نحوه نمایش مشخصات فنی روی کابل. شناخت این تفاوت ها به خصوص برای برق کاران و مهندسان پروژه های ساختمانی و صنعتی از اهمیت بالایی برخوردار است.
کابل های تک رشته ای (Single Core) معمولاً فقط دارای یک هادی مرکزی هستند که ممکن است برای فاز، نول یا ارت استفاده شود. این کابل ها برای کاربردهای ساده، تابلو برق ها، یا سیم کشی داخلی تجهیزات به کار می روند. روی بدنه این نوع کابل معمولاً حروفی مانند L، N یا PE درج می شود که نوع هادی (فاز، نول، زمین) را مشخص می کند. این کابل ها با رنگ بندی استاندارد کابل برق نیز همراه هستند که برای تفکیک ساده تر در نصب استفاده می شود.
در مقابل، کابل های چند رشته ای (Multi-Core) از چند هادی جداگانه با عایق های مستقل تشکیل شده اند که در یک روکش کلی قرار گرفته اند. این کابل ها برای انتقال همزمان چند مدار یا برق رسانی به دستگاه های چند منظوره استفاده می شوند. نشانه گذاری روی این نوع کابل معمولاً به صورت ترکیب حروف مانند NYM، NYCY یا N2XY است. این حروف نه تنها نوع هادی، بلکه جنس عایق و وجود شیلد یا زره را نیز مشخص می کنند.
به طور کلی:
توجه به این تفاوت ها می تواند در انتخاب کابل متناسب با پروژه، از بروز مشکلات فنی و افزایش هزینه ها جلوگیری کند.
| ویژگی | کابل تک رشته (Single Core) | کابل چند رشته (Multi-Core) |
|---|---|---|
| تعداد هادی | یک هادی مرکزی | چند هادی با عایق مجزا در یک غلاف کلی |
| کاربرد اصلی | سیم کشی داخلی، تابلو برق، اتصالات ساده | انتقال چند مدار، تغذیه دستگاه های چند منظوره |
| نمادهای رایج روی کابل | L (فاز)، N (نول)، PE (ارت) | NYM، NYCY، N2XY و سایر ترکیبات حروف |
| نوع نشانه گذاری | نمایش نوع جریان و عملکرد سیم | نمایش نوع کابل، تعداد رشته، عایق، شیلد یا زره |
| رنگ بندی | استاندارد (مثلاً قهوه‌ای = فاز، آبی = نول، سبز/زرد = ارت) | ممکن است دارای رنگ بندی داخلی برای هر رشته باشد |
| تأکید اصلی مشخصات | نوع جریان، ولتاژ | ساختار کابل، نوع عایق، محافظ و تعداد رشته ها |
| مناسب برای | پروژه های ساده، مصارف خانگی | پروژه های صنعتی، ساختمانی و سیستم های پیچیده |

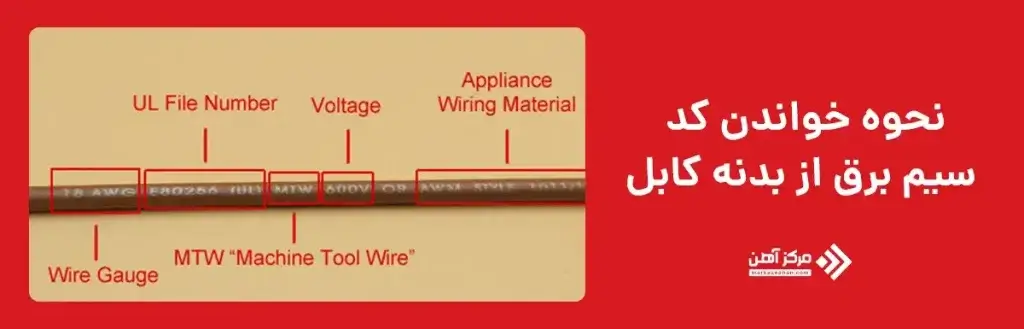

برای انتخاب دقیق انواع سیم و کابل، لازم است بتوانیم کد های درج شده روی بدنه کابل را به درستی بخوانیم و تفسیر کنیم. این کدها در واقع نوعی زبان فنی هستند که شامل اطلاعات جامعی از ساختار کابل، عایق، روکش، تعداد رشته، سطح ولتاژ مجاز، استاندارد تولید، و گاهی حتی سال ساخت می باشند. دانستن نحوه خواندن این مشخصات، برای هر فردی که با سیستم برق کشی در ارتباط است، ضروری است.
برای مثال کد “N2XY-J 3×2.5 mm² 0.6/1kV VDE” را در نظر بگیرید. این کد را می توان به صورت زیر تفسیر کرد:
همچنین باید توجه داشت:
درک این کدها به ما کمک می کند کابل مناسب پروژه های ساختمانی، صنعتی یا حتی سیم کشی داخلی تابلو برق را به درستی انتخاب کنیم. همچنین در پروژه هایی که نیاز به ارائه مدارک فنی وجود دارد، دانستن نحوه خواندن مشخصات کابل به مستند سازی بهتر کمک می کند.
به یاد داشته باشید که این مهارت نه تنها موجب کاهش خطا، بلکه موجب صرفه جویی در هزینه و افزایش ایمنی نیز خواهد شد.
حروف اختصاری روی سیم و کابل ها تنها برای اطلاعات فنی چاپ نمی شوند، بلکه کاربرد آن ها در پروژه های ساختمانی و صنعتی به عنوان ابزار تصمیم گیری حیاتی تلقی می شود. مهندسان برق، تکنسین ها و نصابان حرفه ای با تکیه بر این کدها می توانند مناسب ترین کابل را برای شرایط خاص انتخاب کنند؛ خواه برای سیم کشی داخلی یک واحد مسکونی یا کابل کشی برق سه فاز در یک کارخانه.
در پروژه های ساختمانی، معمولاً از کابل هایی مانند NYM یا NYY استفاده می شود. این کابل ها با عایق PVC و در برخی موارد با محافظ فلزی طراحی شده اند و برای محیط های خشک، نیمه مرطوب و داخل دیوارها بسیار مناسب اند. وجود کدهایی مثل Y، M و C کمک می کند تا کابل مناسب برای نصب توکار، روی دیوار یا حتی زیر خاک انتخاب شود.
در پروژه های صنعتی اما شرایط متفاوت تری حاکم است. ولتاژ بالا، دمای محیط، وجود مواد خورنده، ارتعاشات شدید یا دفن مستقیم در زمین نیاز به کابل هایی مقاوم تر دارد. در چنین مواردی کابل هایی با کدهایی مثل N2XY، NYCY یا N2XH استفاده می شوند که دارای عایق XLPE و زره فلزی برای محافظت بیشتر هستند.
برای مثال:
از این رو، درک صحیح از حروف اختصاری بر روی سیم برق، بخشی حیاتی از طراحی و اجرای پروژه های تأسیساتی است و تأثیر مستقیمی بر ایمنی، دوام و هزینه نهایی پروژه دارد.
خرید سیم و کابل برق، تنها بر اساس ظاهر یا قیمت آن کار درستی نیست. آگاهی از کدهای اختصاری چاپ شده روی کابل ها، باعث می شود محصولی مناسب با شرایط محیطی، ولتاژ کاری، استانداردهای ایمنی و نیاز واقعی پروژه انتخاب شود. این موضوع نه تنها امنیت سیستم را تضمین می کند، بلکه از هدررفت هزینه و زمان جلوگیری می نماید.
در ادامه به چند نکته کلیدی هنگام خرید سیم و کابل اشاره می کنیم:
در نهایت، خرید کابل بر اساس حروف اختصاری نوعی تحلیل فنی به حساب می آید. اگر با این کدها آشنایی ندارید، مشاوره گرفتن از متخصصین برق یا فروشندگان فنی مطمئن ترین راه است. همچنین هنگام بررسی قیمت سیم مفتولی یا سایر انواع سیم و کابل، دقت به مشخصات فنی از اهمیت بالاتری نسبت به صرفاً قیمت دارد.
جمع بندی
شناخت حروف اختصاری بر روی سیم برق، یکی از مهم ترین ابزارهای تشخیص کیفیت، کاربرد و استاندارد کابل هاست. این حروف، اطلاعات فنی بسیار مهمی را منتقل می کنند که برای نصب ایمن، دوام طولانی و تطابق با مقررات برق ساختمان یا صنعت ضروری اند. از تشخیص نوع عایق گرفته تا تعیین ولتاژ مجاز و استاندارد تولید، همه از طریق این کدها قابل شناسایی است.
با درک دقیق و صحیح از علامت کابل برق، می توان انتخاب آگاهانه تری داشت و ریسک خطا را به حداقل رساند. به ویژه در پروژه های تخصصی، بررسی دقیق کد کابل و تطابق آن با شرایط نصب، تأثیر مستقیمی بر هزینه نهایی، ایمنی و عمر مفید سیستم خواهد داشت. بنابراین، آشنایی با نحوه خواندن مشخصات کابل و تفسیر حروف اختصاری، امری الزامی برای هر فرد درگیر با برق کشی است.
سوالات متداول
کابل NYY دارای هادی مسی، عایق و روکش PVC به همراه زره فلزی است که برای نصب در زمین یا فضاهای پرتنش مکانیکی مناسب است. در مقابل، NYM کابلی بدون زره و با عایق PVC است که بیشتر برای نصب داخلی در ساختمان ها استفاده می شود.
خیر؛ کشورها بر اساس مقررات ملی خود از استانداردهای متفاوتی مانند VDE (آلمان)، IEC (بین المللی)، BS (بریتانیا) یا UL (آمریکا) استفاده می کنند. بنابراین، ممکن است یک کابل با عملکرد مشابه دارای کد متفاوتی در هر کشور باشد.
با بررسی حروف اختصاری درج شده روی کابل. مثلاً حرف Y به معنی عایق PVC است، 2X نشان دهنده XLPE و حرف C معمولاً وجود زره یا شیلد فلزی را نمایش می دهد. ترکیب این حروف ساختار کامل کابل را مشخص می کند.
این کابل با عایق XLPE و روکش PVC، تحمل دمای بالا و فشار مکانیکی را دارد. به طور ویژه برای نصب در صنایع سنگین، دفن مستقیم در زمین و محیط های دارای نوسانات حرارتی طراحی شده است.
در کابل های تولید شده توسط برندهای معتبر و دارای گواهی استاندارد، بله. اما در بازار کابل های تقلبی یا بی کیفیت نیز وجود دارند که ممکن است اطلاعات درج شده روی بدنه با ساختار واقعی کابل مغایرت داشته باشد. حتماً از منابع معتبر خرید کنید.
