راهنمای انتخاب لوله استیل برای سیستم‌ پایپینگ صنعتی

در طراحی و اجرای تاسیسات صنعتی، انتخاب صحیح لوله استیل برای سیستم پایپینگ صنعتی نقش بسیار مهمی در عملکرد ایمن و پایدار مجموعه دارد. شرایطی مانند فشار، دما، نوع سیال و محیط نصب، همگی بر عملکرد نهایی سیستم تاثیر می گذارند و اگر انتخاب متریال به درستی انجام نشود، می تواند منجر به خوردگی، نشتی یا حتی توقف خط تولید شود. به همین دلیل بررسی دقیق مشخصات فنی و استانداردها پیش از خرید لوله اهمیت بالایی دارد.

فرآیند انتخاب لوله استیل برای سیستم پایپینگ صنعتی تنها به تعیین قطر محدود نمی شود، بلکه شامل بررسی گرید آلیاژ، ضخامت، کلاس فشاری و سایر مشخصات لوله های پایپینگ است. هر پروژه صنعتی با توجه به شرایط بهره برداری نیازمند تحلیل مهندسی جداگانه است تا بهترین گزینه از نظر ایمنی، دوام و صرفه اقتصادی انتخاب شود. در ادامه مقاله به صورت کامل به معیارها و مراحل انتخاب این نوع لوله ها خواهیم پرداخت، پس پیشنهاد می کنیم ادامه مطلب را از دست ندهید.

انتخاب لوله استیل برای سیستم‌ های پایپینگ صنعتی

انتخاب لوله استیل در پروژه های صنعتی فرآیندی تخصصی است که باید بر اساس شرایط عملیاتی، استانداردهای طراحی و الزامات ایمنی انجام شود. عواملی مانند فشار کاری، دمای سیال، نوع ماده عبوری، میزان خورندگی محیط و تنش های مکانیکی همگی در تعیین گرید، ضخامت و کلاس فشاری لوله نقش دارند. بی توجهی به هر یک از این پارامترها می تواند باعث کاهش عمر مفید سیستم و افزایش هزینه های تعمیر و نگهداری شود.

در کنار مشخصات فنی، بررسی اقتصادی پروژه نیز اهمیت دارد و قیمت لوله باید در کنار کیفیت و انطباق با استانداردها ارزیابی شود. انتخاب درست زمانی اتفاق می افتد که تعادل مناسبی بین ایمنی، دوام و هزینه برقرار شود تا سیستم پایپینگ در بلندمدت عملکردی پایدار و مطمئن داشته باشد.

مراحل انتخاب لوله استیل مناسب سیستم پایپینگ

در پروژه های صنعتی، انتخاب صحیح لوله یکی از مهم ترین تصمیمات مهندسی به شمار می رود. فرآیند انتخاب لوله استیل برای سیستم های پایپینگ صنعتی باید بر اساس تحلیل فنی، شرایط بهره برداری و الزامات اقتصادی انجام شود تا علاوه بر تامین ایمنی، بهره وری سیستم نیز حفظ گردد. در ادامه، مراحل اصلی این فرآیند را به صورت گام به گام بررسی می کنیم.

1. بررسی شرایط عملیاتی

در اولین مرحله باید فشار کاری، دمای سیال، نوع ماده عبوری و شرایط محیطی مانند رطوبت یا وجود مواد خورنده مشخص شود. این اطلاعات پایه اصلی برای تعیین نوع آلیاژ و کلاس فشاری لوله هستند.

2. انتخاب گرید و آلیاژ مناسب

پس از مشخص شدن شرایط کاری، گرید مناسب استیل انتخاب می شود. برای محیط های معمولی اغلب از 304 استفاده می شود و در شرایط خورنده تر گرید 316 یا 316L گزینه مناسب تری است. انتخاب صحیح آلیاژ تاثیر مستقیمی بر دوام و مقاومت سیستم دارد.

3. تعیین قطر اسمی لوله

قطر لوله بر اساس دبی سیال، سرعت مجاز جریان و میزان افت فشار محاسبه می شود. انتخاب قطر نامناسب می تواند باعث افزایش مصرف انرژی، ایجاد لرزش یا کاهش راندمان سیستم شود.

4. تعیین ضخامت و رده لوله

ضخامت یا Schedule لوله باید متناسب با فشار طراحی انتخاب شود. هرچه فشار بالاتر باشد، رده لوله نیز افزایش می یابد تا توان تحمل تنش های داخلی و خارجی را داشته باشد.

5. تطابق با استانداردها و کدهای طراحی

در این مرحله باید اطمینان حاصل شود که لوله انتخابی با استانداردهای معتبر مانند ASTM و ASME مطابقت دارد. رعایت استانداردها تضمین کننده ایمنی، کیفیت ساخت و قابلیت اطمینان سیستم است.

6. بررسی ملاحظات اقتصادی

در کنار مشخصات فنی، تحلیل هزینه نیز اهمیت دارد. علاوه بر هزینه متریال، باید به نوسانات بازار و حتی عواملی مانند قیمت آهن توجه شود، زیرا این موارد می توانند بر هزینه نهایی پروژه تاثیرگذار باشند. انتخاب بهینه زمانی انجام می شود که تعادل مناسبی میان کیفیت، ایمنی و هزینه برقرار گردد.

با طی کردن این مراحل به صورت اصولی، می توان اطمینان داشت که سیستم پایپینگ صنعتی از نظر عملکرد، دوام و صرفه اقتصادی در بهترین وضعیت قرار خواهد گرفت.

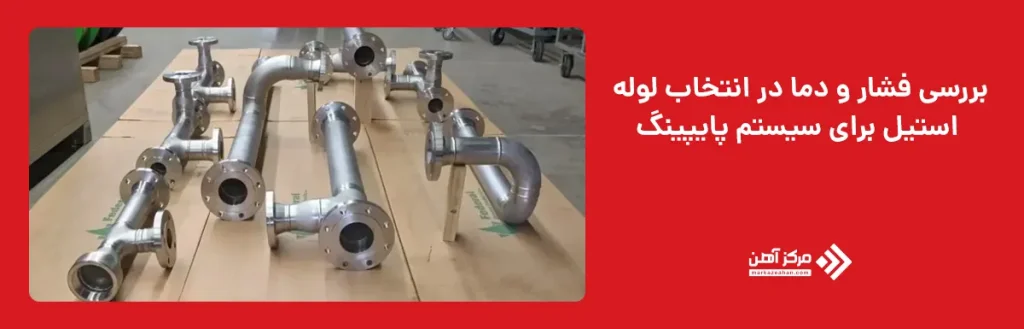

بررسی فشار و دما در انتخاب لوله استیل برای سیستم پایپینگ

فشار و دما دو پارامتر اساسی در طراحی و انتخاب لوله در صنایع مختلف هستند و بیشترین تاثیر را بر تعیین ضخامت، کلاس فشاری و حتی نوع آلیاژ دارند. در واقع اگر این دو عامل به درستی تحلیل نشوند، کل سیستم با ریسک نشتی، ترکیدگی یا کاهش عمر مفید مواجه خواهد شد. به همین دلیل در فرآیند انتخاب لوله استیل برای سیستم های پایپینگ صنعتی، ابتدا باید شرایط دقیق عملیاتی مشخص و سپس طراحی بر اساس کدهای مهندسی انجام شود.

نقش فشار در انتخاب لوله استیل

فشار داخلی سیال باعث ایجاد تنش محیطی در دیواره لوله می شود. هرچه فشار بالاتر باشد، تنش وارد شده نیز بیشتر خواهد بود و در نتیجه باید از لوله با ضخامت بالاتر یا رده بالاتر استفاده شود.

مهم ترین نکات مرتبط با فشار عبارت اند از:

• تعیین فشار طراحی (Design Pressure) که معمولا کمی بالاتر از فشار کاری در نظر گرفته می شود.
• انتخاب رده یا Schedule مناسب بر اساس جداول استاندارد.
• در نظر گرفتن فشارهای گذرا مانند ضربه قوچ.
• لحاظ کردن ضریب اطمینان طبق کدهای طراحی مانند ASME.

فرمول پایه تنش محیطی در لوله به صورت زیر در نظر گرفته می شود:

تنش = (فشار × قطر خارجی) ÷ (2 × ضخامت)

این رابطه نشان می دهد که با افزایش فشار، یا باید ضخامت افزایش یابد یا قطر کاهش پیدا کند تا تنش در محدوده مجاز باقی بماند.

نقش دما در انتخاب لوله استیل

دما بر خواص مکانیکی و ساختاری استیل تاثیر مستقیم دارد. با افزایش دما، استحکام تسلیم و مقاومت کششی کاهش می یابد و در دماهای پایین نیز احتمال تردی و شکنندگی افزایش پیدا می کند.

نکات مهم مرتبط با دما شامل موارد زیر است:

• بررسی محدوده دمای کاری سیال
• کاهش مقاومت مکانیکی در دماهای بالا
• در نظر گرفتن انبساط حرارتی و تنش های ناشی از آن
• انتخاب گرید مقاوم به حرارت در دماهای بالا

در دماهای بالا ممکن است نیاز به استفاده از آلیاژهایی با مقاومت حرارتی بیشتر باشد، در حالی که در دماهای بسیار پایین باید مقاومت در برابر شکست ترد بررسی شود.

تاثیر همزمان فشار و دما

فشار و دما به صورت همزمان بر ظرفیت تحمل لوله اثر می گذارند. افزایش دما باعث کاهش تنش مجاز متریال می شود، بنابراین در فشار ثابت، ممکن است در دمای بالاتر نیاز به ضخامت بیشتری باشد. جداول استاندارد ASME دقیقا بر همین اساس تنظیم شده اند.

در جدول زیر تاثیر کلی فشار و دما بر انتخاب لوله نشان داده شده است:

پارامتر	افزایش آن چه اثری دارد	نتیجه در انتخاب لوله
فشار کاری	افزایش تنش محیطی	افزایش ضخامت یا انتخاب Schedule بالاتر
دمای بالا	کاهش استحکام متریال	انتخاب گرید مقاوم تر یا افزایش ضخامت
دمای پایین	افزایش احتمال شکنندگی	انتخاب متریال با چقرمگی بالاتر
فشار و دمای بالا همزمان	کاهش تنش مجاز طراحی	استفاده از آلیاژ مقاوم تر و رده بالاتر

اهمیت رعایت استانداردها

در طراحی صنعتی، انتخاب ضخامت و گرید صرفا بر اساس تجربه انجام نمی شود، بلکه باید از جداول تنش مجاز و ضرایب اصلاح دمایی در استانداردهای معتبر استفاده شود. این جداول مشخص می کنند که هر آلیاژ در چه محدوده فشار و دمایی عملکرد ایمن دارد.

تعیین قطر و ضخامت در انتخاب لوله استیل برای سیستم پایپینگ

تعیین قطر لوله در سیستم پایپینگ بر اساس دبی سیال، سرعت مجاز جریان و میزان افت فشار انجام می شود. اگر قطر کمتر از مقدار محاسبه شده انتخاب شود، سرعت جریان افزایش یافته و باعث افت فشار زیاد، سایش داخلی و افزایش مصرف انرژی می شود. در مقابل، انتخاب قطر بیش از حد نیز هزینه های اولیه پروژه را بالا می برد و از نظر اقتصادی بهینه نخواهد بود.

پس از تعیین قطر اسمی، نوبت به انتخاب ضخامت یا Schedule می رسد. ضخامت لوله باید توان تحمل فشار طراحی، تنش های مکانیکی، وزن سیال و بارهای خارجی را داشته باشد. هرچه فشار کاری بالاتر باشد، ضخامت مورد نیاز نیز افزایش پیدا می کند. در این مرحله علاوه بر محاسبات مهندسی، بررسی اقتصادی نیز اهمیت دارد زیرا تغییر در ضخامت و سایز می تواند تاثیر مستقیم بر قیمت لوله استیل و هزینه نهایی پروژه داشته باشد. انتخاب صحیح زمانی انجام می شود که تعادل میان ایمنی، عملکرد و صرفه اقتصادی برقرار شود.

بررسی مقاومت لوله استیل در برابر خوردگی در سیستم پایپینگ صنعتی

در بسیاری از صنایع، سیالات عبوری یا شرایط محیطی می توانند باعث خوردگی داخلی یا خارجی لوله شوند. خوردگی یکی از اصلی ترین عوامل کاهش عمر سیستم پایپینگ است و در صورت بی توجهی می تواند منجر به نشتی، آلودگی محصول یا توقف تولید شود. به همین دلیل انتخاب گرید مناسب استیل بر اساس نوع سیال، میزان رطوبت، وجود کلرایدها و دمای کاری اهمیت زیادی دارد.

استیل های آستنیتی مانند 304 در محیط های معمولی عملکرد مناسبی دارند، اما در محیط های حاوی کلراید یا مواد شیمیایی خورنده، استفاده از 316 یا 316L توصیه می شود زیرا مقاومت بالاتری در برابر خوردگی حفره ای و شیاری دارند. در شرایط بسیار خورنده ممکن است نیاز به آلیاژهای ویژه یا پوشش های محافظتی باشد. بررسی دقیق شرایط شیمیایی و انجام آنالیز خوردگی پیش از انتخاب متریال، نقش کلیدی در افزایش دوام و ایمنی سیستم پایپینگ صنعتی ایفا می کند.

انتخاب لوله استیل در سیستم های پایپینگ صنعتی فرآیندی چند مرحله ای و کاملا مهندسی است که باید بر اساس تحلیل دقیق فشار، دما، نوع سیال، شرایط محیطی و الزامات استاندارد انجام شود. تعیین صحیح قطر و ضخامت، انتخاب گرید مناسب آلیاژ و بررسی مقاومت در برابر خوردگی، همگی در افزایش ایمنی، طول عمر و عملکرد پایدار سیستم نقش اساسی دارند.

بی توجهی به هر یک از این عوامل می تواند منجر به افزایش هزینه های تعمیر و نگهداری، توقف تولید یا حتی بروز حوادث جدی شود. بنابراین بهترین رویکرد آن است که انتخاب لوله نه صرفا بر اساس قیمت، بلکه بر پایه محاسبات فنی، استانداردهای معتبر و تحلیل شرایط واقعی بهره برداری انجام شود تا سیستم پایپینگ صنعتی در بلندمدت عملکردی مطمئن و اقتصادی داشته باشد.
