گریدهای ورق روغنی را بشناسید

گریدهای ورق روغنی دنیایی از تنوع و ویژگی های خاص را پیش روی صنایع مختلف قرار می دهند. «گرید ورق روغنی» به دسته بندی های مختلف این ورق بر اساس ترکیبات شیمیایی، ویژگی های مکانیکی و استانداردهای تولید اشاره دارد که تعیین کننده کاربردهای آن در صنایع مختلف است. از ساخت قطعات خودرو گرفته تا تولید لوازم خانگی، انتخاب درست گرید می تواند کیفیت و بهره وری را به طور چشمگیری افزایش دهد. در این مقاله با انواع گریدهای ورق روغنی، ویژگی ها و مشخصات آشنا می شوید که قطعا هر گرید تاثیر زیادی در قیمت ورق روغنی دارد.

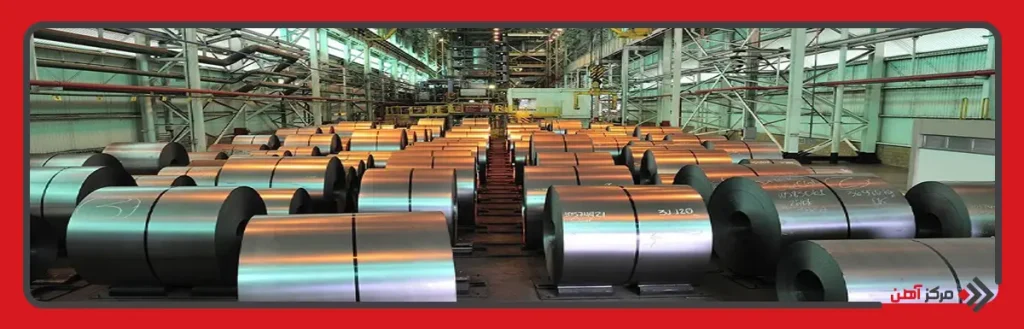

گریدهای ورق روغنی و ویژگی های هر کدام

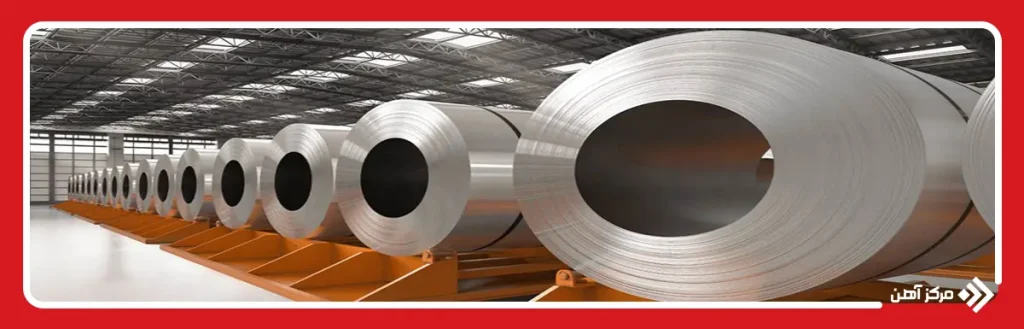

ورق روغنی از جمله محصولات فولادی پرکاربرد است که با تکنولوژی نورد سرد تولید می شود و به دلیل سطح صاف، مقاومت بالا و کیفیت ظاهری مناسب، در صنایع متعددی مانند خودروسازی، ساختمان سازی و تولید لوازم خانگی استفاده می شود. این ورق ها با کاهش ضخامت از طریق غلتک ها تولید شده و به دلیل عدم استفاده از دماهای بالا، سطحی براق و خواصی مطلوب دارند.

تنوع ورق های روغنی بر اساس گریدهای مختلف، امکان انتخاب مناسب ترین گزینه را برای کاربردهای خاص فراهم می کند. گرید ورق روغنی، نشان دهنده ترکیبات شیمیایی و خواص مکانیکی آن است که بر اساس استانداردهای بین المللی همچون DIN یا ASTM تعریف می شود. در ادامه، با انواع گرید ورق روغنی آشنا می شویم.

آلومینیوم	گوگرد	فسفر	منگنز	کربن	گرید
0.02	0.025	0.035	0.50	0.10	st12
0.02	0.025	0.030	0.45	0.08	st13
0.02	0.020	0.025	0.40	0.08	st14

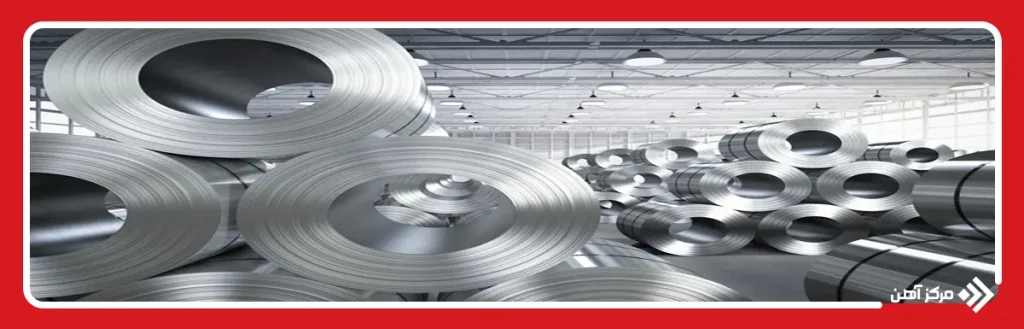

مشخصات ورق روغنی ST12، ویژگی ها و کاربردهای آن

ورق روغنی گرید ST12 که با نام «ورق کششی» یا «ورق معمولی» نیز شناخته می شود، یکی از پرکاربردترین و مهم ترین گریدهای ورق روغنی است. این ورق از فرآیند نورد سرد تولید شده و به دلیل ترکیبات شیمیایی خاص، از استحکام و مقاومت بالایی برخوردار است.

استحکام کششی آن در بازه 270 تا 410 مگاپاسکال و حداقل نقطه تسلیم آن 280 مگاپاسکال است. سطح صاف، روغنی و پرداخت شده این ورق، ویژگی مهمی است که موجب استفاده گسترده از آن در صنایع شده است. ترکیب شیمیایی آن شامل مقادیر بالای کربن و منگنز است که استحکام و مقاومت کششی را افزایش می دهد.

ویژگی های گرید ورق روغنی ST12:

• استحکام کششی بالا (270 تا 410 مگاپاسکال)
• سطح صاف، روغنی و پرداخت شده
• مقاومت در برابر فشار و تغییر شکل

کاربردهای گرید ورق روغنی ST12:

• خودروسازی و صنایع حمل و نقل
• تولید قطعات الکترونیکی
• پوسته کوره و مخازن تحت فشار
• کشتی سازی و ساخت کانتینر

ورق روغنی ST13 و مصارف آن در صنایع مختلف

ورق روغنی ST13 که با نام «ورق نیمه کششی» یا «نیمه کشسانی» نیز شناخته می شود، یک گرید ورق روغنی است که در صنایع مختلف کاربرد دارد. این گرید ورق روغنی نسبت به ST12، دارای استحکام کششی کمتر (270 تا 370 مگاپاسکال) و نقطه تسلیم پایین تر است. علت این تفاوت، کاهش درصد کربن و منگنز در ترکیب شیمیایی آن است که موجب انعطاف پذیری بیشتر این ورق می شود. همچنین، خاصیت جوشکاری مناسب، سطح صاف و روغنی و پرداخت شده از ویژگی های دیگر آن محسوب می شوند.

ویژگی های مهم گرید ورق روغنی ST13:

• استحکام کششی 270 تا 370 مگاپاسکال
• خاصیت کششی بهتر با حداکثر 34 درصد تغییر طول
• سطح صاف و روغنی
• مناسب برای جوشکاری و پردازش های صنعتی

کاربردهای گرید ورق روغنی ST13:

• ساخت قطعات خودرو مانند گلگیر
• صنایع ساختمانی و سازه های مستلزم پرسکاری با عمق کم
• تولید لوازم خانگی و اداری

ورق روغنی ST14 و کاربردهای این محصول

ورق روغنی ST14، که به عنوان ورق «فوق کششی» شناخته می شود، یکی از پرکاربردترین گریدهای ورق روغنی در صنایع مختلف است. این گرید ورق روغنی با استحکام کششی پایین (270 تا 350 مگاپاسکال) و توانایی کشش بالا (حداکثر 38 درصد تغییر طول) شناخته می شود. ساختار نرم و انعطاف پذیر این ورق، ناشی از کاهش درصد عناصر آلیاژی مانند کربن، منگنز و سیلیکون است. همچنین، سطح صاف و روغنی این ورق باعث استفاده گسترده آن در صنایع ظریف شده است.

ویژگی های گرید ورق روغنی ST14:

• استحکام کششی پایین و انعطاف پذیری بالا
• قابلیت جوشکاری مناسب
• سطح صاف و پرداخت شده با مقاومت بیشتر نسبت به محصولات نورد گرم

کاربردهای گرید ورق روغنی ST14:

• صنعت خودروسازی: تولید قطعاتی مانند فیلتر و بدنه خودرو
• ساخت لوازم خانگی: نظیر لباسشویی
• ساختمان سازی: در محل هایی که نیاز به پرسکاری عمیق وجود دارد.

ورق روغنی st16، ویژگی ها و کاربردهای آن

ورق روغنی ST16 یکی از انواع ورق های فولادی نورد سرد با خواص مکانیکی و شکل پذیری بسیار بالا است که طبق استاندارد DIN 1623 تولید می شود. این ورق به دلیل قابلیت رسم عمیق (Extra Deep Drawing) در صنایع مختلف کاربرد فراوانی دارد.

ویژگی های گرید ورق روغنی ST16:

• ترکیب شیمیایی: کم کربن با مقادیر بسیار پایین از منگنز، فسفر، و گوگرد
• خواص مکانیکی: استحکام کششی 270-350 مگاپاسکال و ازدیاد طول حداقل 38%
• کیفیت سطحی: سطح صاف و یکنواخت برای کاربردهای ظریف
• دقت ابعادی: ابعاد دقیق برای استفاده در فرآیند های تولیدی حساس

کاربردهای گرید ورق روغنی ST16:

• صنعت خودروسازی: تولید قطعات بدنه و شاسی خودرو
• لوازم خانگی: تولید بدنه یخچال، ماشین لباسشویی و اجاق گاز
• صنعت بسته بندی: ظروف و بسته بندی فلزی
• ساختمانی: پروفیل ها، درها و پنجره ها
• الکترونیک: قطعات داخلی دستگاه های الکتریکی

ورق روغنی EK2، ویژگی ها و کاربردهای آن

ورق روغنی EK2 یکی از انواع ورق های روغنی است. این ورق از فولاد کم کربن با مقاومت بالا در برابر سایش و ضربه تولید می شود و به همین دلیل به ویژه در صنایعی که نیاز به دوام و طول عمر بالا دارند، کاربرد دارد. ورق EK2 به واسطه سطح صاف و صیقلی خود در مصارف تزیینی نیز مورد توجه است. از آنجا که این ورق پس از فرآیند نورد سرد با روغن پوشانده می شود، در برابر زنگ زدگی محافظت می شود و می تواند در شرایط مختلف محیطی بدون آسیب دیدگی استفاده شود.

ویژگی های گرید ورق روغنی EK2:

• مقاومت به سایش بالا: مناسب برای قطعاتی که در معرض سایش و ضربه هستند.
• سطح صاف و صیقلی: مناسب برای مصارف تزیینی و نمای ظاهری.
• قابلیت جوش پذیری: این ورق به راحتی قابل جوشکاری است.
• خاصیت لعاب پذیری: مناسب برای استفاده در تولید اجاق گاز و سایر لوازم خانگی.

کاربردهای گرید ورق روغنی EK2:

• صنعت خودروسازی: تولید قطعاتی مانند شاسی، قرقره ها و اجزاء موتوری.
• لوازم خانگی: ساخت بدنه اجاق گاز، یخچال و دیگر لوازم خانگی که نیاز به مقاومت در برابر سایش دارند.
• صنایع تزیینی: استفاده در طراحی داخلی ساختمان ها و مصارف تزیینی.
• سایر صنایع: ساخت تابلو برق، سیستم های تهویه، فیلترهای کششی و سایر تجهیزات صنعتی.

ورق روغنی QSTE، ویژگی ها و کاربردهای آن

ورق روغنی QSTE یکی از گریدهای مقاوم و پرکاربرد در صنایع مختلف است که عمدتاً به عنوان «ورق ضد سایش» شناخته می شود. این ورق با ترکیب خاصی از فولاد کم کربن و فرآیند نورد سرد تولید می شود و به همین دلیل دارای سطحی صاف و مقاوم در برابر آسیب های ناشی از سایش است. ویژگی برجسته این ورق، مقاومت بالا در برابر ضربه و سایش است که آن را برای استفاده در محیط های سخت و پرتنش مناسب می سازد. ورق روغنی QSTE به طور ویژه در صنعت خودروسازی به کار می رود، به ویژه در بخش هایی که در معرض سایش و فشار زیاد هستند، مانند شاسی خودرو، قطعات موتوری و سیستم های تعلیق.

ویژگی های گرید ورق روغنی QSTE:

• مقاومت بالا در برابر سایش
• سطح صاف و صیقلی
• مقاومت به ضربه
• قابلیت جوش پذیری

کاربردهای گرید ورق روغنی QSTE:

• صنعت خودروسازی: قطعات شاسی، سیستم تعلیق و اجزاء موتوری.
• صنایع سنگین: تولید قطعات مقاوم به سایش در محیط های صنعتی.
• ساخت تجهیزات ساخت و ساز: استفاده در قطعاتی که نیاز به مقاومت بالا دارند.

قیمت ورق های فوق، با توجه به تفاوت در ترکیب و استاندارد آنها، متفاوت است.

جدول انواع گریدهای ورق روغنی همراه با ویژگی ها و کاربردها

در جداول زیر، شما می توانید انواع مختلف گریدهای ورق روغنی را با دقت و جزئیات بیشتر مشاهده کنید. هر یک از این گریدها با توجه به ویژگی های خاص خود مانند ترکیب شیمیایی، خواص مکانیکی، استحکام کششی، قابلیت شکل پذیری و سطح معرفی شدند. همچنین، استانداردهای بین المللی مانند DIN و ASTM برای هر گرید نشان می دهد نحوه تولید و شرایط استفاده از این ورق ها در صنایع مختلف چگونه است.

این جداول به شما امکان می دهند تا به راحتی تفاوت های میان گریدهای مختلف را مشاهده کرده و بر اساس نیاز خود، مناسب ترین گزینه را انتخاب کنید. با بررسی دقیق ویژگی های هر گرید، می توانید تصمیمات بهتری بگیرید و با افزایش بهره وری و کیفیت، تولیدات خود را بهبود بخشید.

درصد کشیدگی در دقیقه	استحکام کششی (MPa)	نقطه تسلیم (MPa)	گرید
28	270-410	280≥	st13
34	270-370	240≥	st14
38	370-350	210≥	st15

جمع بندی

ورق روغنی به دسته بندی های مختلفی تقسیم می شود که هر کدام ویژگی ها و کاربردهای خاص خود را دارند. این ورق ها معمولاً بر اساس ترکیبات شیمیایی، خواص مکانیکی و استانداردهای تولید مانند DIN یا ASTM به گریدهای مختلف دسته بندی می شوند. از جمله گریدهای رایج می توان به ST12، ST13، ST14، ST16، EK2، و QSTE اشاره کرد که هر کدام به دلایل مختلف در صنایع گوناگون استفاده می شوند.

• گرید ST12 به دلیل استحکام کششی بالا و سطح صاف، در خودروسازی و تولید قطعات الکترونیکی کاربرد دارد.
• گرید ST13 که انعطاف پذیری بیشتری دارد، برای تولید قطعاتی همچون گلگیر و لوازم خانگی استفاده می شود.
• گرید ST14 با انعطاف پذیری بیشتر، برای پرسکاری عمیق و تولید قطعات صنعتی به کار می رود.
• ورق ST16 با قابلیت رسم عمیق، در صنعت خودروسازی و لوازم خانگی بسیار استفاده می شود.
• ورق EK2، با مقاومت بالا در برابر سایش، در تولید قطعاتی که نیاز به دوام بیشتری دارند، کاربرد دارد.
• گرید QSTE، که به عنوان ورق ضد سایش شناخته می شود، در صنایع خودروسازی و محیط های صنعتی با شرایط سخت و پرتنش کاربرد دارد.

هر کدام از انواع گرید ورق روغنی قیمت های متفاوتی دارند که بسته به قیمت آهن آلات روز، ترکیب شیمیایی و استانداردهای تولید متفاوت است.
