ترانسمیتر سطح راداری یا لول ترانسمیتر راداری چیست؟
دسترسی سریع به محتوای این مطلب
لول ترانسمیتر راداری یکی از تجهیزات دقیق ابزار دقیق برای اندازه گیری پیوسته سطح مایعات و مواد جامد در مخازن، سیلوها و فرایندهای صنعتی است. این تجهیز با ارسال امواج الکترومغناطیسی به سمت سطح ماده و دریافت موج بازتابی، فاصله سنسور تا سطح را اندازه گیری کرده و با توجه به ارتفاع مخزن، مقدار سطح را مشخص می کند. در بسیاری از مدل های غیر تماسی، سنسور بدون تماس مستقیم با ماده کار می کند؛ به همین دلیل ترانسمیتر سطح راداری برای محیط های دارای فشار، دمای بالا، بخار یا گرد و غبار نیز گزینه قابل توجهی است. در پروژه های صنعتی، علاوه بر انتخاب تجهیزات اندازه گیری، هزینه ساخت مخزن، سازه نگهدارنده و خطوط فلزی نیز اهمیت دارد و تغییرات قیمت آهن می تواند بر برآورد هزینه کلی پروژه تاثیر داشته باشد. البته عملکرد و دقت سطح سنج راداری بیش از هر چیز به نوع ماده، شرایط فرایندی، فرکانس کاری، نوع آنتن و نحوه نصب وابسته است.
برای شناخت بهتر لول ترانسمیتر راداری ابتدا باید بدانیم ترانسمیتر سطح چیست و چه نقشی در کنترل فرایند دارد. ترانسمیتر سطح مقدار ماده موجود در مخزن را اندازه گیری و نتیجه را به سیگنالی قابل استفاده برای نمایشگر، PLC یا سیستم کنترل تبدیل می کند. در فناوری راداری، فاصله معمولا از طریق تحلیل زمان رفت و برگشت یا مشخصات سیگنال راداری تعیین می شود. ترانسمیتر راداری به طور کلی در دو گروه مهم رادار غیر تماسی و رادار موج هدایت شده یا GWR قرار می گیرد. در مدل غیر تماسی، موج از طریق آنتن به سطح ماده تابیده می شود؛ اما در نوع GWR، موج در امتداد یک پروب میله ای یا کابلی حرکت می کند.
ترانسمیتر سطح راداری (Radar Level Transmitter) چیست؟
ترانسمیتر سطح راداری یک تجهیز اندازه گیری پیوسته است که داده مربوط به ارتفاع یا مقدار ماده داخل مخزن را به سیگنال قابل استفاده در سیستم کنترل تبدیل می کند. اهمیت این تجهیز فقط در تشخیص سطح خلاصه نمی شود؛ بلکه امکان پایش مداوم موجودی، جلوگیری از سرریز مخزن، کنترل عملیات پر و خالی کردن و افزایش ایمنی فرایند را نیز فراهم می سازد. برخلاف برخی تجهیزات مکانیکی، سطح سنج راداری قطعه متحرک وابسته به شناور ندارد و در مدل های غیر تماسی حتی با سیال برخورد نمی کند. به همین دلیل در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، غذایی، دارویی و ذخیره مواد فله کاربرد گسترده ای دارد. ترانسمیتر فشار نیز در بسیاری از همین واحدهای صنعتی استفاده می شود، اما کمیت مورد سنجش آن فشار است؛ در حالی که ترانسمیتر راداری مستقیما برای تعیین سطح یا فاصله طراحی شده است.
از دید سیستم کنترل، لول ترانسمیتر راداری حلقه ارتباطی میان وضعیت واقعی ماده در مخزن و سامانه اتوماسیون است. مقدار اندازه گیری شده پس از پردازش می تواند از طریق خروجی هایی مانند 4 تا 20 میلی آمپر یا پروتکل های ارتباطی متناسب با مدل دستگاه به PLC، DCS یا نمایشگر منتقل شود. انتخاب صحیح این تجهیز باید بر اساس ویژگی ماده، ثابت دی الکتریک، ارتفاع و هندسه مخزن، وجود همزن و موانع داخلی، محدوده فشار و دمای کاری انجام شود. ترانسمیتر دما نیز ممکن است هم زمان برای پایش شرایط حرارتی فرایند نصب شود، اما تغییر دما و فشار در بسیاری از کاربردهای رادار غیر تماسی مانند فناوری های مبتنی بر سرعت صوت مستقیما مبنای اندازه گیری فاصله نیست. در مدل های GWR نیز انرژی مایکروویو توسط پروب هدایت می شود و این ساختار امکان اندازه گیری پایدار سطح و حتی فصل مشترک برخی مایعات را فراهم می کند.
اجزای ترانسمیتر راداری
ترانسمیتر راداری از مجموعه ای از بخش های مکانیکی و الکترونیکی تشکیل شده است که هماهنگی میان آنها دقت و پایداری اندازه گیری سطح را تعیین می کند. اگرچه ساختار دقیق دستگاه با توجه به برند، فناوری رادار، فرکانس کاری و نوع کاربرد متفاوت است، بیشتر مدل های لول ترانسمیتر راداری از چهار بخش اصلی شامل آنتن یا سنسور راداری، واحد پردازش سیگنال، محفظه الکترونیکی و اتصال فرایندی تشکیل می شوند. در مدل های غیر تماسی، آنتن وظیفه انتشار و دریافت امواج را بر عهده دارد، در حالی که در برخی ترانسمیترهای موج هدایت شده، پروب میله ای یا کابلی مسیر حرکت انرژی راداری را فراهم می کند. کیفیت طراحی این اجزا به ویژه در مخازن مرتفع، سیلوهای بزرگ یا محیط هایی که بازتاب های مزاحم وجود دارند اهمیت بیشتری پیدا می کند.
عملکرد سطح سنج راداری فقط به کیفیت سنسور محدود نیست و نحوه پردازش سیگنال نیز نقش مهمی در تشخیص بازتاب واقعی سطح دارد. واحد الکترونیکی باید بتواند سیگنال برگشتی از ماده را از بازتاب های ایجاد شده توسط دیواره مخزن، نازل، همزن، لوله های داخلی یا سایر اجزای سازه ای تفکیک کند. محفظه دستگاه نیز از تجهیزات الکترونیکی در برابر رطوبت، گرد و غبار و شرایط محیطی محافظت می کند و اتصال فرایندی امکان نصب مطمئن ترانسمیتر سطح راداری روی مخزن یا سیلو را فراهم می سازد. بررسی هر یک از این بخش ها به صورت جداگانه کمک می کند تا هنگام انتخاب، نصب و عیب یابی لول ترانسمیتر راداری بتوان عملکرد دستگاه را دقیق تر ارزیابی کرد.
آنتن یا سنسور راداری
آنتن یا سنسور راداری بخشی از لول ترانسمیتر راداری است که وظیفه ارسال انرژی الکترومغناطیسی به سمت سطح ماده و دریافت سیگنال بازتابی را بر عهده دارد. در سطح سنج راداری غیر تماسی، شکل آنتن، فرکانس کاری و زاویه تابش بر نحوه انتشار موج و توانایی دستگاه در تفکیک سطح واقعی از بازتاب های مزاحم تاثیر می گذارند. هرچه پرتو راداری متمرکزتر باشد، احتمال برخورد موج با دیواره مخزن، نازل ها، همزن یا سایر تجهیزات داخلی کاهش می یابد؛ به همین دلیل در مخازن باریک یا سیلوهای بلند، انتخاب طراحی مناسب آنتن اهمیت بیشتری پیدا می کند. برخی ترانسمیترهای راداری جدید از فرکانس های بالا مانند 80 گیگاهرتز استفاده می کنند که امکان ایجاد زاویه پرتو باریک تر را فراهم می سازد.
جنس و ساختار آنتن نیز باید با شرایط فرایندی سازگار باشد، زیرا بخار، میعان، رسوب و نوع ماده می توانند انتخاب مدل مناسب را تحت تاثیر قرار دهند. در ترانسمیتر سطح راداری، بازتاب موج زمانی شکل می گیرد که انرژی ارسال شده با سطح ماده برخورد کند و بخشی از آن به سمت سنسور بازگردد. قدرت این بازتاب تا حدی به خواص دی الکتریک ماده وابسته است.
واحد پردازش سیگنال
واحد پردازش سیگنال بخش تحلیلی لول ترانسمیتر راداری است و وظیفه دارد سیگنال دریافت شده از آنتن یا پروب را به یک مقدار قابل اعتماد از سطح ماده تبدیل کند. پس از بازگشت موج، دستگاه باید بازتاب مربوط به سطح واقعی محصول را از سیگنال های ناخواسته تشخیص دهد. این بازتاب های مزاحم ممکن است در اثر نازل نصب، دیواره مخزن، سازه های داخلی، همزن، اتصالات یا رسوبات ایجاد شوند. بسیاری از سطح سنج های راداری جدید با تحلیل منحنی اکو و استفاده از قابلیت حذف یا ثبت بازتاب های کاذب، این سیگنال ها را شناسایی می کنند تا در محاسبه سطح دخالت داده نشوند. به همین دلیل تنظیم صحیح پردازش سیگنال، به ویژه در مخازن دارای موانع داخلی، بر پایداری اندازه گیری تاثیر مستقیم دارد.
واحد پردازش در ترانسمیتر سطح راداری همچنین فاصله محاسبه شده را با اطلاعات تنظیم شده درباره ارتفاع و محدوده اندازه گیری مخزن تطبیق می دهد و آن را به مقدار سطح تبدیل می کند. در تجهیزات پیشرفته، الگوریتم های پردازشی برای دنبال کردن اکوی واقعی سطح و کاهش تاثیر نویز یا بازتاب های ثابت به کار می روند. قابلیت پردازش سریع سیگنال نیز در کاربردهایی که سطح ماده با سرعت تغییر می کند اهمیت بیشتری پیدا می کند.
محفظه الکترونیکی
محفظه الکترونیکی وظیفه محافظت از مدارهای پردازش، ترمینال های اتصال، منبع تغذیه و بخش های ارتباطی لول ترانسمیتر راداری را بر عهده دارد. این بخش باید متناسب با شرایط محیط نصب در برابر نفوذ گرد و غبار، رطوبت و تماس اتفاقی با آب مقاومت مناسبی داشته باشد. به همین دلیل سازندگان، مدل های مختلف ترانسمیتر راداری را با درجات حفاظتی و جنس بدنه متفاوت عرضه می کنند. برای نمونه، برخی تجهیزات دارای محفظه پلیمری یا فلزی هستند و در مدل های مخصوص محیط های سخت، طراحی آب بندی شده برای دستیابی به درجه حفاظت بالاتر به کار می رود. انتخاب نوع محفظه باید بر اساس شرایط واقعی محل نصب، احتمال خوردگی و الزامات ناحیه صنعتی انجام شود.
در بسیاری از مدل های سطح سنج راداری، ترمینال های تغذیه و خروجی سیگنال نیز داخل همین محفظه قرار دارند و امکان اتصال دستگاه به شبکه کنترلی را فراهم می کنند. بسته به طراحی ترانسمیتر سطح راداری، خروجی می تواند شامل 4 تا 20 میلی آمپر/HART یا برخی پروتکل های دیجیتال باشد. در محیط های مستعد انفجار نیز باید نسخه دارای تاییدیه مناسب همان ناحیه انتخاب شود.
اتصال فرایندی
اتصال فرایندی بخش مکانیکی لول ترانسمیتر راداری است که دستگاه را به مخزن، سیلو یا تجهیز فرایندی متصل می کند و موقعیت سنسور را نسبت به سطح ماده ثابت نگه می دارد. نوع این اتصال با توجه به طراحی مخزن، فشار کاری، دمای فرایند، جنس ماده و استانداردهای نصب انتخاب می شود. در سطح سنج راداری ممکن است از اتصال رزوه ای، فلنجی یا ساختارهای بهداشتی مخصوص صنایع غذایی و دارویی استفاده شود. انتخاب نادرست اتصال فرایندی می تواند باعث نصب نامناسب آنتن، ایجاد انعکاس های مزاحم یا کاهش قابلیت سرویس و نگهداری دستگاه شود. همچنین در مخازن تحت فشار، مشخصات مکانیکی اتصال باید با شرایط طراحی مخزن هماهنگ باشد.
در ترانسمیتر سطح راداری، محل نصب اتصال نیز به اندازه نوع آن اهمیت دارد. نصب سنسور نزدیک دیواره، ورودی مواد، همزن یا موانع داخلی می تواند مسیر انتشار امواج را مختل کند. بنابراین ترانسمیتر راداری باید در نقطه ای نصب شود که میدان دید مناسب به سطح ماده داشته باشد و کمترین بازتاب ناخواسته ایجاد شود.
انواع سطح سنج راداری
انواع سطح سنج راداری را می توان بر اساس نحوه انتشار و هدایت امواج به دو گروه اصلی رادار غیر تماسی و رادار موج هدایت شده تقسیم کرد. هر دو فناوری از امواج الکترومغناطیسی برای اندازه گیری سطح استفاده می کنند، اما مسیر حرکت موج و شیوه تعامل آن با ماده متفاوت است. در ترانسمیتر راداری غیر تماسی، امواج از طریق آنتن در فضای بالای مخزن منتشر شده و پس از برخورد با سطح ماده به سمت سنسور بازمی گردند. این روش برای بسیاری از مایعات و مواد جامد فله مناسب است و در مدل های جدید می تواند در شرایطی مانند تغییرات فشار و دما، بخار یا گرد و غبار نیز عملکرد پایداری ارائه دهد.
در مقابل، لول ترانسمیتر راداری موج هدایت شده یا GWR انرژی مایکروویو را در امتداد یک پروب میله ای، کابلی یا کواکسیال هدایت می کند. این فناوری برای اندازه گیری پیوسته سطح مایعات، مواد جامد و در برخی کاربردها اندازه گیری سطح مشترک دو مایع به کار می رود. تفاوت میان این دو نوع ترانسمیتر سطح راداری به معنی برتری مطلق یکی بر دیگری نیست؛ بلکه انتخاب باید با توجه به هندسه مخزن، نوع ماده، خواص دی الکتریک، وجود کف یا بخار، موانع داخلی و الزامات نصب انجام شود. برای مثال، GWR در برخی مخازن دارای موانع داخلی یا سطوح متلاطم گزینه مناسبی است، در حالی که سطح سنج راداری غیر تماسی زمانی مزیت دارد که تماس مستقیم تجهیزات با ماده مطلوب نباشد.
ترانسمیتر راداری غیر تماسی
ترانسمیتر راداری غیر تماسی یکی از رایج ترین انواع سطح سنج راداری است که بدون تماس مستقیم با ماده داخل مخزن، سطح را اندازه گیری می کند. در این فناوری، آنتن دستگاه امواج الکترومغناطیسی را به سمت سطح مایع یا ماده جامد ارسال می کند و بخشی از انرژی بازتاب یافته را دوباره دریافت می کند. سپس واحد پردازش با تحلیل این سیگنال، فاصله میان سنسور و سطح ماده را تعیین می کند. مهم ترین مزیت این روش آن است که سنسور در معرض سایش، آلودگی یا واکنش شیمیایی مستقیم با محصول قرار نمی گیرد. به همین دلیل لول ترانسمیتر راداری غیر تماسی در مخازن مواد خورنده، سیالات داغ، مواد چسبناک و بسیاری از سیلوهای مواد فله مورد استفاده قرار می گیرد.
عملکرد ترانسمیتر سطح راداری غیر تماسی به شرایط نصب و مشخصات سیگنال وابسته است. فرکانس کاری بالاتر معمولا امکان ایجاد پرتو باریک تری را فراهم می کند و این ویژگی در مخازن کوچک، نازل های باریک یا محیط های دارای تجهیزات داخلی مزیت ایجاد می کند. در برخی کاربردها، این فناوری می تواند در حضور بخار، گرد و غبار یا تغییرات فشار و دما نیز عملکرد مناسبی داشته باشد، زیرا اساس اندازه گیری آن بر انتشار امواج الکترومغناطیسی است و نه سرعت صوت. با این حال عواملی مانند رسوب شدید روی آنتن، انعکاس های مزاحم، ثابت دی الکتریک پایین ماده یا نصب نامناسب می توانند کیفیت اندازه گیری را کاهش دهند. بنابراین انتخاب و تنظیم ترانسمیتر راداری باید بر اساس شرایط واقعی مخزن انجام شود.
ترانسمیتر راداری موج هدایت شده (GWR)
ترانسمیتر راداری موج هدایت شده یا Guided Wave Radar که با نام GWR شناخته می شود، نوعی لول ترانسمیتر راداری است که انرژی الکترومغناطیسی را به جای انتشار آزاد در فضای مخزن، در امتداد یک پروب هدایت می کند. این پروب بسته به طراحی دستگاه و کاربرد می تواند میله ای، کابلی یا کواکسیال باشد. پالس های الکترومغناطیسی در طول پروب حرکت می کنند و هنگام رسیدن به سطح ماده، به دلیل تغییر خواص دی الکتریک بخشی از انرژی آنها بازتاب می شود. دستگاه با تحلیل سیگنال برگشتی، فاصله تا سطح و در نهایت مقدار سطح را محاسبه می کند. این ساختار باعث می شود سطح سنج راداری GWR در بسیاری از مخازن باریک، محیط های دارای فضای محدود و شرایطی که انتشار آزاد امواج با موانع روبرو است، کاربرد مناسبی داشته باشد.
یکی از قابلیت های مهم برخی مدل های ترانسمیتر سطح راداری GWR، اندازه گیری فصل مشترک یا Interface میان دو مایع با خواص دی الکتریک متفاوت است؛ قابلیتی که در مخازن حاوی لایه هایی مانند روغن و آب اهمیت دارد. این فناوری همچنین می تواند در برخی شرایط دارای بخار، تغییر فشار یا نوسان دما اندازه گیری پایداری ارائه دهد. با این حال GWR برای هر فرایندی بهترین انتخاب نیست. تجمع شدید مواد روی پروب، نیروهای مکانیکی وارد شده توسط مواد جامد، همزن های داخلی و شرایط نصب نامناسب می توانند عملکرد دستگاه را تحت تاثیر قرار دهند. طول و نوع پروب نیز باید متناسب با ارتفاع مخزن، نوع محصول و شرایط فرایندی انتخاب شود. بنابراین هنگام انتخاب ترانسمیتر راداری موج هدایت شده، علاوه بر محدوده اندازه گیری باید سازگاری پروب با ماده، فشار، دما و ساختار داخلی مخزن نیز بررسی شود.

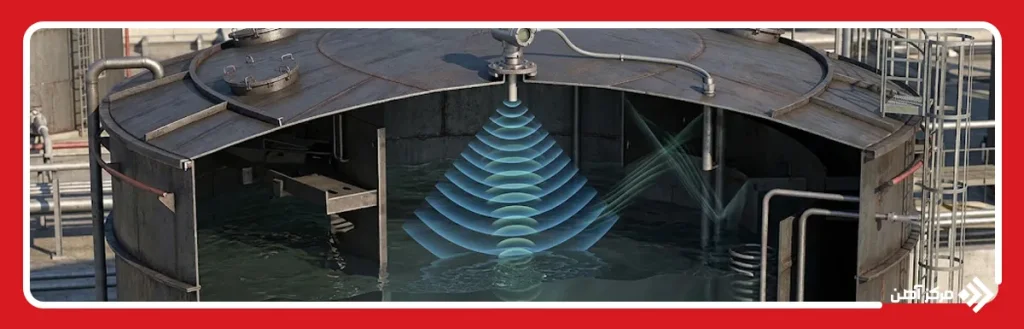

ترانسمیتر سطح راداری چگونه کار می کند؟
ترانسمیتر سطح راداری با ارسال امواج الکترومغناطیسی به سمت سطح ماده و تحلیل سیگنال بازتابی، فاصله میان سنسور و سطح را محاسبه می کند. در مدل های غیر تماسی، آنتن دستگاه موج را در فضای داخل مخزن منتشر می کند و بخشی از انرژی پس از برخورد با سطح مایع یا ماده جامد به آنتن بازمی گردد. واحد پردازش، زمان رفت و برگشت یا مشخصات فرکانسی سیگنال را بررسی کرده و فاصله را به دست می آورد. سپس با استفاده از اطلاعاتی مانند ارتفاع مرجع مخزن، مقدار سطح محاسبه و به صورت یک سیگنال قابل استفاده برای سیستم کنترل ارسال می شود. در برخی لول ترانسمیترهای راداری از فناوری پالس و در برخی دیگر از روش FMCW استفاده می شود که هر دو با تحلیل بازتاب امواج، اندازه گیری پیوسته سطح را امکان پذیر می کنند.
در سطح سنج راداری موج هدایت شده، اصل اندازه گیری مشابه است اما انرژی در امتداد پروب حرکت می کند و انتشار آزاد در فضای مخزن انجام نمی شود. زمانی که موج به مرز میان هوا و ماده می رسد، به دلیل تغییر ثابت دی الکتریک بخشی از آن بازتاب می شود. قدرت و کیفیت این بازتاب به خواص ماده، شرایط سطح و نحوه نصب بستگی دارد. ترانسمیتر راداری پس از شناسایی اکوی صحیح، سیگنال های مزاحم ناشی از دیواره، نازل، همزن یا سایر اجزای داخلی را حذف یا فیلتر می کند. در نتیجه، دقت نهایی ترانسمیتر سطح راداری به کیفیت سنسور، تنظیمات پردازش سیگنال، شرایط فرایندی و نصب صحیح وابسته است.
کاربرد لول ترانسمیتر راداری
لول ترانسمیتر راداری در فرایندهایی به کار می رود که اندازه گیری پیوسته، دقیق و قابل اعتماد سطح برای کنترل تولید، مدیریت موجودی یا جلوگیری از سرریز و خالی شدن بیش از حد مخزن اهمیت دارد. این تجهیزات در صنایع نفت و گاز برای مخازن ذخیره سوخت و فرآورده های هیدروکربنی، در پتروشیمی برای پایش مواد شیمیایی، در صنایع آب و فاضلاب برای مخازن آب و حوضچه ها و در صنایع غذایی و دارویی برای اندازه گیری سطح مواد مایع یا نیمه مایع مورد استفاده قرار می گیرند. سطح سنج راداری غیر تماسی زمانی مزیت بیشتری دارد که تماس مستقیم سنسور با ماده نامطلوب باشد یا محصول خاصیت خورندگی، چسبندگی یا دمای بالایی داشته باشد. در صنایع سیمان، معدن و تولید مواد پودری نیز برخی مدل های ترانسمیتر سطح راداری برای اندازه گیری سطح مواد جامد داخل سیلوها استفاده می شوند.
دامنه کاربرد ترانسمیتر راداری تنها به نمایش مقدار سطح محدود نیست و داده آن می تواند مستقیما در کنترل خودکار فرایند استفاده شود. برای مثال، سیستم کنترل می تواند بر اساس مقدار اندازه گیری شده، پمپ ورودی یا خروجی را روشن و خاموش کند، شیر کنترلی را تنظیم کند یا در صورت نزدیک شدن سطح به محدوده خطر، هشدار صادر کند. در مخازن بزرگ ذخیره، اطلاعات لول ترانسمیتر راداری برای مدیریت موجودی و برنامه ریزی انتقال مواد نیز کاربرد دارد. مدل های GWR نیز در برخی مخازن برای اندازه گیری فصل مشترک دو مایع استفاده می شوند. بنابراین انتخاب نوع مناسب سطح سنج راداری باید مستقیما بر اساس کاربرد فرایندی، نوع ماده و هدف اندازه گیری انجام شود.
مزایا و معایب ترانسمیتر راداری
ترانسمیتر راداری به دلیل دقت مناسب، قابلیت اندازه گیری پیوسته و عملکرد پایدار در بسیاری از شرایط فرایندی، یکی از گزینه های مهم برای سنجش سطح است. مهم ترین مزیت نوع غیر تماسی این است که سنسور مستقیما با ماده درگیر نمی شود؛ بنابراین در تماس با سیالات خورنده، چسبناک یا داغ، استهلاک مکانیکی کمتری دارد. بسیاری از مدل های سطح سنج راداری تحت تاثیر تغییرات معمول دما و فشار مانند فناوری های صوتی قرار نمی گیرند و در محیط های دارای بخار یا گرد و غبار نیز می توانند عملکرد قابل قبولی ارائه دهند. نبود قطعات متحرک، امکان اندازه گیری در مخازن مرتفع و قابلیت ارسال مداوم داده به سیستم کنترل از دیگر مزایای لول ترانسمیتر راداری است. در برخی مدل های GWR نیز امکان اندازه گیری فصل مشترک دو مایع وجود دارد که دامنه کاربرد این فناوری را گسترده تر می کند.
در مقابل، ترانسمیتر سطح راداری محدودیت هایی هم دارد. قیمت خرید برخی مدل های پیشرفته می تواند از تجهیزات ساده تر بیشتر باشد و نصب نامناسب نیز ممکن است باعث ایجاد بازتاب کاذب از نازل، دیواره یا تجهیزات داخلی مخزن شود. مواد با ثابت دی الکتریک بسیار پایین ممکن است بازتاب ضعیف تری ایجاد کنند و رسوب شدید روی آنتن یا پروب نیز می تواند کیفیت اندازه گیری را کاهش دهد. در نوع GWR، نیروهای مکانیکی مواد جامد یا تجمع مواد روی پروب باید مورد توجه قرار گیرد. بنابراین انتخاب ترانسمیتر راداری فقط بر اساس دقت اسمی دستگاه کافی نیست و باید شرایط واقعی مخزن، خواص ماده، نوع نصب و الزامات نگهداری نیز بررسی شوند.
عوامل موثر در انتخاب ترانسمیتر سطح راداری
انتخاب ترانسمیتر سطح راداری باید بر اساس شرایط واقعی فرایند انجام شود و صرفا مقایسه محدوده اندازه گیری یا دقت اسمی دستگاه کافی نیست. نخست باید نوع ماده مشخص شود، زیرا مایع یا جامد بودن محصول، ثابت دی الکتریک، میزان خورندگی، چسبندگی و احتمال ایجاد کف یا گرد و غبار می تواند بر انتخاب فناوری مناسب اثر بگذارد. هندسه مخزن نیز اهمیت زیادی دارد؛ ارتفاع، قطر، شکل سقف، وجود نازل بلند، همزن، لوله های داخلی و سایر موانع می توانند مسیر انتشار موج را تغییر دهند. در چنین شرایطی ممکن است سطح سنج راداری با زاویه پرتو باریک یا مدل GWR گزینه مناسب تری باشد. محدوده فشار و دمای کاری نیز باید با مشخصات فنی لول ترانسمیتر راداری تطابق داشته باشد تا تجهیز در شرایط واقعی فرایند عملکرد ایمن و پایدار داشته باشد.
عامل مهم دیگر، نوع اندازه گیری مورد نیاز است. اگر فقط سطح یک مایع یا ماده جامد اندازه گیری شود، بسیاری از مدل های ترانسمیتر راداری قابل استفاده هستند؛ اما برای اندازه گیری فصل مشترک دو مایع ممکن است استفاده از بعضی مدل های GWR مناسب تر باشد. جنس آنتن یا پروب، نوع اتصال فرایندی، درجه حفاظت محفظه، الزامات محیط های مستعد انفجار و نوع سیگنال خروجی نیز باید بررسی شوند. علاوه بر این، فاصله مرده دستگاه، محدوده قابل اندازه گیری، دقت مورد نیاز و امکان تنظیم بازتاب های کاذب اهمیت دارند. در نهایت، بهترین ترانسمیتر سطح راداری مدلی است که مشخصات آن با ماده، مخزن، شرایط نصب و نیاز سیستم کنترل هماهنگ باشد، نه الزاما مدلی که بالاترین مشخصات اسمی را ارائه می دهد.
نکات مهم نصب لول ترانسمیتر راداری
نصب صحیح لول ترانسمیتر راداری نقش مستقیمی در دقت و پایداری اندازه گیری دارد و حتی یک تجهیز با کیفیت در صورت نصب نامناسب می تواند داده های نادرست تولید کند. محل نصب باید به گونه ای انتخاب شود که مسیر انتشار موج تا سطح ماده تا حد امکان آزاد باشد. قرار دادن سنسور در نزدیکی دیواره مخزن، نازل های بلند، همزن، نردبان داخلی یا لوله های فرایندی می تواند بازتاب های مزاحم ایجاد کند. همچنین بهتر است سطح سنج راداری مستقیما در مسیر ورود ماده نصب نشود، زیرا جریان ورودی، پاشش یا تجمع مواد ممکن است سیگنال واقعی سطح را تحت تاثیر قرار دهد. در مدل های غیر تماسی، جهت آنتن و زاویه تابش باید مطابق توصیه سازنده تنظیم شود و در مدل های GWR نیز پروب باید بدون تماس ناخواسته با اجزای داخلی نصب شود.
پس از نصب مکانیکی، تنظیمات اولیه ترانسمیتر سطح راداری نیز اهمیت زیادی دارد. ارتفاع مخزن، فاصله مرجع، محدوده اندازه گیری و نقاط صفر و صد درصد باید به درستی تعریف شوند. در مخازنی که تجهیزات داخلی متعدد دارند، انجام تنظیمات مربوط به حذف بازتاب های کاذب می تواند به تشخیص بهتر اکوی واقعی کمک کند. انتخاب اتصال فرایندی مناسب، رعایت فاصله های توصیه شده، آب بندی صحیح و بررسی شرایط محیطی نیز ضروری است. در محیط های دارای بخار، گرد و غبار یا احتمال تشکیل رسوب، باید وضعیت آنتن یا پروب به صورت دوره ای بررسی شود. در نهایت، ترانسمیتر راداری باید پس از راه اندازی با شرایط واقعی فرایند آزمایش و صحت داده های آن با یک مرجع معتبر مقایسه شود تا از عملکرد پایدار سیستم اطمینان حاصل شود.
لول ترانسمیتر راداری یکی از تجهیزات دقیق و کاربردی برای اندازه گیری پیوسته سطح مایعات و مواد جامد در مخازن و سیلوهای صنعتی است. این تجهیزات در دو نوع اصلی رادار غیر تماسی و رادار موج هدایت شده یا GWR عرضه می شوند و انتخاب میان آنها به شرایط فرایند بستگی دارد. عملکرد مناسب سطح سنج راداری تحت تاثیر عواملی مانند نوع ماده، ثابت دی الکتریک، ارتفاع و هندسه مخزن، فشار، دما، وجود بخار یا گرد و غبار و محل نصب قرار دارد. بنابراین انتخاب ترانسمیتر سطح راداری نباید تنها بر اساس دقت اسمی یا محدوده اندازه گیری انجام شود. بررسی نوع آنتن یا پروب، اتصال فرایندی و شرایط محیطی نیز ضروری است. در نهایت، انتخاب صحیح و نصب اصولی ترانسمیتر راداری باعث افزایش پایداری اندازه گیری، کاهش خطا و دستیابی به اطلاعات قابل اعتماد برای کنترل بهتر فرایند می شود.
سوالات متداول
ترانسمیتر سطح راداری برای بسیاری از مخازن ذخیره، مخازن فرایندی، سیلوها و مخازن حاوی مایعات یا مواد جامد قابل استفاده است. انتخاب مدل مناسب به ارتفاع و هندسه مخزن، نوع ماده، فشار و دما و وجود موانع داخلی بستگی دارد.
سطح سنج راداری از امواج الکترومغناطیسی استفاده می کند، در حالی که سطح سنج التراسونیک بر امواج صوتی متکی است. به همین دلیل لول ترانسمیتر راداری معمولا حساسیت کمتری نسبت به تغییرات دما، فشار و شرایط هوای داخل مخزن دارد.
بله، برخی مدل های لول ترانسمیتر راداری برای اندازه گیری سطح پودرها، گرانول ها و سایر مواد جامد فله در سیلوها طراحی شده اند. برای این کاربرد باید برد اندازه گیری، زاویه پرتو و شرایط ایجاد گرد و غبار در انتخاب سطح سنج راداری بررسی شود.
دقت ترانسمیتر راداری به کیفیت سنسور، خواص دی الکتریک ماده، شرایط سطح، هندسه مخزن، وجود بازتاب های مزاحم و نحوه نصب وابسته است. تنظیم صحیح محدوده اندازه گیری و حذف اکوهای کاذب نیز در پایداری داده ترانسمیتر سطح راداری موثر است.
بخار و گرد و غبار معمولا نسبت به بسیاری از فناوری های دیگر تاثیر کمتری بر سطح سنج راداری دارند، اما شرایط بسیار شدید می تواند کیفیت سیگنال را کاهش دهد. کف نیز بسته به ضخامت، ساختار و خواص دی الکتریک آن ممکن است بر بازتاب موج لول ترانسمیتر راداری اثر بگذارد.
