فلومتر چیست و چه کاربردی در صنایع آهن آلات دارد؟

فلومتر یکی از تجهیزات مهم صنعتی برای اندازه گیری میزان جریان سیالات در خطوط انتقال است که در صنایع مختلف از جمله صنایع فولاد، نفت، گاز و تاسیسات کاربرد گسترده ای دارد. این تجهیز که با نام دبی سنج نیز شناخته می شود، نقش مهمی در کنترل مصرف سیالات، افزایش دقت فرآیندها و بهینه سازی عملکرد سیستم ها ایفا می کند. امروزه انواع مختلفی از دستگاه فلومتر و دبی سنج آب برای اندازه گیری جریان آب، گاز و سایر سیالات طراحی شده اند که هر کدام بسته به شرایط کاری، دقت و کاربرد خاصی دارند.

در صنایع آهن آلات و خطوط تولید فولاد، استفاده از دستگاه دبی سنج اهمیت زیادی دارد؛ زیرا کنترل دقیق جریان آب و سیالات خنک کننده می تواند روی کیفیت تولید و عملکرد تجهیزات تاثیر مستقیم بگذارد. همچنین تغییرات هزینه تجهیزات صنعتی و نوسانات قیمت آهن باعث شده انتخاب تجهیزات اندازه گیری مناسب اهمیت بیشتری پیدا کند. اگر می خواهید با انواع فلومتر، نحوه عملکرد، کاربردها و مزایای این تجهیزات بیشتر آشنا شوید، ادامه این مقاله را از دست ندهید.

فلومتر یا دبی سنج چیست؟

فلومتر یا دبی سنج یکی از تجهیزات دقیق ابزارآلات صنعتی است که برای اندازه گیری حجم، جرم یا سرعت جریان سیالات در خطوط لوله استفاده می شود. این دستگاه با تحلیل میزان عبور سیال از یک مقطع مشخص، اطلاعات دقیقی درباره نرخ جریان ارائه می دهد و نقش مهمی در کنترل فرآیندهای صنعتی، بهینه سازی مصرف انرژی و جلوگیری از افت راندمان تجهیزات دارد. دبی سنج ها بسته به نوع عملکرد می توانند جریان مایعات، گازها، بخار و حتی سیالات دارای ذرات معلق را اندازه گیری کنند.

در صنایع فولاد، نفت، پتروشیمی و تاسیسات، انتخاب نوع مناسب فلومتر اهمیت بالایی دارد؛ زیرا عواملی مانند فشار کاری، دما، ویسکوزیته سیال، جنس لوله و سرعت جریان روی دقت اندازه گیری تاثیر مستقیم می گذارند. همچنین تغییرات قیمت لوله و هزینه تجهیزات صنعتی باعث شده استفاده از سیستم های اندازه گیری دقیق برای کاهش هدررفت سیالات و کنترل عملکرد خطوط انتقال اهمیت بیشتری پیدا کند. فلومترها از فناوری های مختلفی مانند اختلاف فشار، میدان مغناطیسی، امواج اولتراسونیک، توربینی و ورتکس برای اندازه گیری جریان استفاده می کنند که هر کدام کاربردهای خاص خود را دارند. حال که دریافتیم دبی سنج چیست، در ادامه با انواع آن و نحوه عملکرد هر کدام آشنا خواهیم شد.

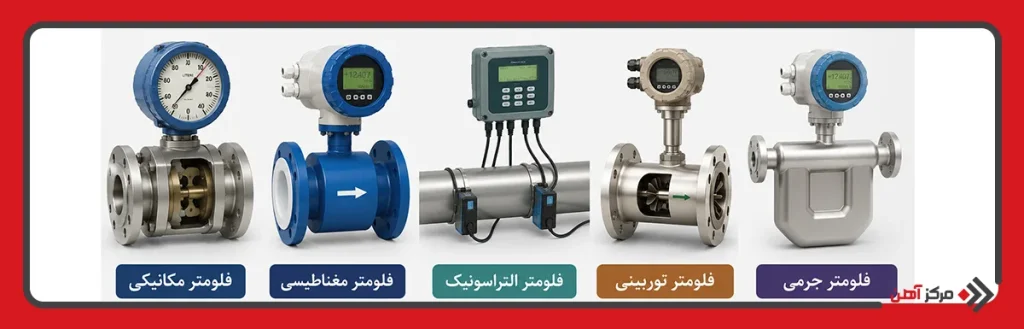

انواع فلومتر

فلومترها با توجه به نوع سیال، شرایط کاری و دقت مورد نیاز در مدل های مختلفی طراحی و تولید می شوند. هر کدام از این تجهیزات از فناوری متفاوتی برای اندازه گیری جریان استفاده می کنند و در صنایع خاصی کاربرد دارند. انتخاب صحیح فلومتر می تواند تاثیر مستقیمی بر کنترل مصرف سیالات، کاهش هزینه ها و بررسی دبی انواع لوله‌ ها در خطوط صنعتی داشته باشد.

فلومتر مکانیکی

فلومتر مکانیکی یکی از رایج ترین انواع دبی سنج است که عملکرد آن بر اساس حرکت قطعات مکانیکی در مسیر جریان سیال انجام می شود. در این نوع فلومتر، عبور سیال باعث حرکت چرخ دنده، پیستون یا پره داخلی شده و میزان جریان اندازه گیری می شود. این تجهیزات معمولا برای سیالات تمیز و با ویسکوزیته مشخص کاربرد دارند.

از مزایای فلومتر مکانیکی می توان به قیمت مناسب، نصب آسان و ساختار ساده اشاره کرد. البته به دلیل وجود قطعات متحرک، استهلاک این تجهیزات نسبت به برخی انواع فلومترها بیشتر است و نیاز به سرویس دوره ای دارند. این مدل در سیستم های آب رسانی، صنایع غذایی و خطوط انتقال مایعات کاربرد زیادی دارد.

فلومتر مغناطیسی

فلومتر مغناطیسی یا مگ متر بر اساس قانون القای فارادی کار می کند و برای اندازه گیری جریان سیالات رسانا مورد استفاده قرار می گیرد. در این مدل، میدان مغناطیسی ایجاد شده درون لوله باعث تولید ولتاژ متناسب با سرعت جریان سیال می شود و دستگاه با تحلیل این ولتاژ، میزان دبی را محاسبه می کند.

این نوع دبی سنج به دلیل نداشتن قطعات متحرک، دقت بالا و افت فشار کم، در صنایع فولاد، آب و فاضلاب، پتروشیمی و صنایع شیمیایی بسیار پرکاربرد است. فلومتر مغناطیسی برای اندازه گیری سیالات خورنده و دارای ذرات معلق نیز گزینه مناسبی محسوب می شود.

فلومتر التراسونیک

فلومتر التراسونیک با استفاده از امواج صوتی فراصوت، سرعت حرکت سیال را اندازه گیری می کند. در این روش، امواج اولتراسونیک در مسیر جریان ارسال شده و اختلاف زمان رفت و برگشت امواج برای محاسبه دبی مورد استفاده قرار می گیرد. این فناوری دقت بالایی داشته و بدون تماس مستقیم با سیال کار می کند.

از مهم ترین مزایای این مدل می توان به نصب آسان، عدم ایجاد افت فشار و قابلیت استفاده برای لوله های بزرگ اشاره کرد. فلومترهای التراسونیک در صنایع نفت، نیروگاه ها، تاسیسات و خطوط انتقال آب کاربرد گسترده ای دارند و یکی از پیشرفته ترین انواع دبی سنج به شمار می روند.

فلومتر توربینی

فلومتر توربینی با استفاده از یک توربین داخلی میزان جریان سیال را اندازه گیری می کند. عبور سیال باعث چرخش پره های توربین شده و سرعت چرخش با میزان دبی رابطه مستقیم دارد. این مدل برای اندازه گیری مایعات و گازهای تمیز با دقت بالا استفاده می شود.

فلومتر توربینی به دلیل سرعت پاسخ مناسب و دقت بالا در صنایع نفت، گاز، دارویی و غذایی کاربرد زیادی دارد. البته وجود قطعات متحرک باعث می شود در برابر سیالات آلوده یا دارای ذرات جامد حساس باشد و نیاز به نگهداری منظم داشته باشد.

فلومتر جرمی

فلومتر جرمی یکی از دقیق ترین تجهیزات اندازه گیری جریان است که میزان جرم عبوری سیال را به صورت مستقیم محاسبه می کند. این نوع فلومتر معمولا بر اساس فناوری کوریولیس یا حرارتی کار می کند و برای اندازه گیری دقیق گازها و مایعات در فرآیندهای حساس صنعتی کاربرد دارد.

دقت بسیار بالا، امکان اندازه گیری همزمان چگالی و دما و عملکرد مناسب در شرایط پیچیده از مهم ترین ویژگی های این نوع دبی سنج است. فلومتر جرمی در صنایع دارویی، پتروشیمی، غذایی و فرآیندهای حساس تولیدی استفاده فراوانی دارد و جزو پیشرفته ترین انواع فلومترها محسوب می شود.

نوع فلومتر	نحوه عملکرد	مزایا	کاربردها
فلومتر مکانیکی	حرکت قطعات مکانیکی	قیمت مناسب، نصب آسان	آب رسانی، صنایع غذایی
فلومتر مغناطیسی	القای مغناطیسی	دقت بالا، بدون قطعه متحرک	فولاد، آب و فاضلاب
فلومتر التراسونیک	امواج فراصوت	بدون افت فشار، نصب آسان	نیروگاه ها، خطوط انتقال
فلومتر توربینی	چرخش توربین	دقت بالا، پاسخ سریع	نفت، گاز، صنایع دارویی
فلومتر جرمی	اندازه گیری جرم سیال	دقت بسیار بالا	پتروشیمی، صنایع حساس

هر کدام از انواع دبی سنج دارای ویژگی ها و کاربردهای خاص خود هستند و انتخاب آن ها باید بر اساس نوع سیال، شرایط محیطی، میزان دقت مورد نیاز و هزینه نگهداری انجام شود. شناخت دقیق انواع فلومترها به صنایع کمک می کند تا عملکرد خطوط انتقال و فرآیندهای تولید را با دقت بیشتری کنترل کرده و از هدررفت انرژی و سیالات جلوگیری کنند.

فلومتر چگونه کار می کند؟

فلومتر یا دبی سنج با عبور سیال از داخل لوله یا مسیر اندازه گیری، مقدار جریان را محاسبه می کند. این فرآیند در چند مرحله انجام می شود و نتیجه آن به صورت عددی روی نمایشگر دستگاه یا سیستم کنترلی نشان داده می شود.

مرحله اول: ورود سیال به مسیر اندازه گیری
ابتدا سیال وارد بخشی از لوله می شود که فلومتر روی آن نصب شده است. این سیال می تواند آب، گاز، بخار، روغن یا مواد شیمیایی باشد. نوع سیال و شرایط آن، در انتخاب نوع فلومتر تاثیر زیادی دارد.

مرحله دوم: تشخیص حرکت سیال توسط سنسور
در این مرحله سنسور فلومتر، حرکت سیال را تشخیص می دهد. این تشخیص می تواند از طریق چرخش پره، اختلاف فشار، میدان مغناطیسی، امواج التراسونیک یا تغییرات حرارتی انجام شود.

مرحله سوم: اندازه گیری سرعت یا جرم جریان
پس از تشخیص حرکت، دستگاه مقدار سرعت، حجم یا جرم سیال عبوری را اندازه گیری می کند. برای مثال در فلومتر توربینی، سرعت چرخش پره ها محاسبه می شود و در فلومتر جرمی، جرم واقعی سیال عبوری اندازه گیری می شود.

مرحله چهارم: تبدیل داده ها به سیگنال قابل خواندن
اطلاعات دریافت شده از سنسور به سیگنال الکتریکی تبدیل می شود. این سیگنال می تواند آنالوگ یا دیجیتال باشد و برای نمایش، ثبت یا ارسال به سیستم های کنترلی آماده می شود.

مرحله پنجم: پردازش و محاسبه دبی
پردازشگر داخلی دستگاه، داده های دریافتی را تحلیل می کند و مقدار دبی را بر اساس واحدهایی مانند لیتر بر دقیقه، متر مکعب بر ساعت یا کیلوگرم بر ساعت محاسبه می کند.

مرحله ششم: نمایش یا ارسال اطلاعات
در پایان، مقدار دبی روی نمایشگر فلومتر نشان داده می شود یا به سیستم هایی مانند PLC، اتاق کنترل و نرم افزارهای مانیتورینگ ارسال می گردد. به این ترتیب اپراتور می تواند جریان سیال را کنترل کرده و در صورت افزایش یا کاهش غیرعادی، تصمیم مناسب بگیرد.

کاربرد فلومتر در صنایع آهن آلات

دستگاه فلومتر یکی از تجهیزات مهم در صنایع آهن آلات و فولاد است که برای کنترل و اندازه گیری دقیق جریان سیالات در بخش های مختلف خطوط تولید استفاده می شود. انواع فلومتر و انواع دبی سنج به کارخانه ها کمک می کنند تا مصرف آب، گاز، بخار و سایر سیالات صنعتی را مدیریت کرده و عملکرد تجهیزات را بهینه سازی کنند. استفاده از دبی سنج در صنایع فولادی علاوه بر کاهش هدررفت انرژی، باعث افزایش ایمنی و بهبود کیفیت فرآیندهای تولید نیز می شود.

• کنترل جریان آب در سیستم های خنک کاری
• اندازه گیری دبی گاز در کوره های صنعتی
• کنترل مصرف بخار در خطوط تولید
• مدیریت جریان روغن در تجهیزات هیدرولیکی
• بررسی عملکرد پمپ ها و خطوط انتقال
• کنترل مصرف سیالات در واحد نورد فولاد
• اندازه گیری جریان مواد شیمیایی در فرآیندهای تولید
• مانیتورینگ سیستم های انتقال آب صنعتی
• کنترل جریان سیال در خطوط لوله کارخانه
• مدیریت مصرف انرژی در واحدهای صنعتی
• کنترل سیستم های تصفیه آب و فاضلاب صنعتی
• نظارت بر جریان هوای فشرده در تجهیزات کارخانه ای

مزایا و معایب فلومتر

فلومترها به عنوان یکی از مهم ترین تجهیزات اندازه گیری در صنایع مختلف شناخته می شوند و استفاده از آن ها می تواند دقت کنترل جریان سیالات را تا حد زیادی افزایش دهد. با این حال، هر نوع فلومتر در کنار مزایای متعدد، محدودیت ها و معایب خاص خود را نیز دارد که باید پیش از انتخاب و نصب مورد بررسی قرار گیرند.

مزایای فلومتر:

• اندازه گیری دقیق دبی سیالات
• کاهش هدررفت آب، گاز و انرژی
• افزایش کنترل و نظارت بر خطوط تولید
• بهینه سازی عملکرد تجهیزات صنعتی
• امکان اتصال به سیستم های کنترلی و مانیتورینگ
• کاهش خطاهای انسانی در اندازه گیری
• قابلیت استفاده در انواع صنایع
• تنوع بالا در مدل ها و کاربردها
• افزایش ایمنی خطوط انتقال و تاسیسات
• امکان ثبت و تحلیل داده های جریان

معایب فلومتر:

• هزینه بالای برخی مدل های پیشرفته
• نیاز به کالیبراسیون دوره ای
• حساسیت بعضی مدل ها به ذرات معلق
• افت فشار در برخی انواع فلومتر
• نیاز به نصب دقیق و استاندارد
• تاثیرپذیری از دما و فشار سیال
• استهلاک قطعات متحرک در مدل های مکانیکی
• هزینه تعمیر و نگهداری در بعضی مدل ها
• محدودیت عملکرد در برخی سیالات خاص
• نیاز به تامین برق در مدل های الکترونیکی

عوامل موثر بر انتخاب فلومتر

انتخاب فلومتر مناسب اهمیت زیادی در عملکرد صحیح سیستم های صنعتی دارد؛ زیرا هر سیال و هر فرآیند صنعتی به تجهیزات اندازه گیری مخصوص خود نیاز دارد. برای انتخاب صحیح فلومتر باید شرایط کاری، ویژگی های سیال و میزان دقت مورد نیاز به طور کامل بررسی شوند تا دستگاه بتواند عملکرد دقیق و پایداری داشته باشد.

عوامل موثر بر انتخاب فلومتر:

• نوع سیال (مایع، گاز یا بخار)
• میزان دقت مورد نیاز
• دمای کاری سیال
• فشار کاری سیستم
• قطر و جنس لوله
• سرعت جریان سیال
• میزان ویسکوزیته سیال
• وجود ذرات معلق یا مواد خورنده
• شرایط محیط نصب
• میزان افت فشار مجاز
• هزینه خرید و نگهداری
• نوع خروجی و سیستم کنترلی
• نیاز به اندازه گیری حجمی یا جرمی
• میزان مصرف انرژی دستگاه

نکات مهم نصب و نگهداری فلومتر

نصب صحیح فلومتر تاثیر مستقیمی بر دقت اندازه گیری و عملکرد پایدار دستگاه دارد. یکی از مهم ترین نکات در زمان نصب، انتخاب محل مناسب روی خط لوله است. فلومتر باید در بخشی از لوله نصب شود که جریان سیال یکنواخت و بدون تلاطم باشد؛ به همین دلیل معمولا توصیه می شود قبل و بعد از دستگاه، طول مشخصی از لوله مستقیم در نظر گرفته شود. همچنین جهت نصب فلومتر باید مطابق با جهت جریان سیال باشد و شرایطی مانند فشار، دما و نوع سیال نیز با مشخصات فنی دستگاه هماهنگی کامل داشته باشند.

در نگهداری فلومتر نیز بررسی دوره ای تجهیزات اهمیت زیادی دارد. رسوب، ذرات معلق، خوردگی و آلودگی های موجود در سیال می توانند دقت اندازه گیری را کاهش دهند و حتی باعث خرابی سنسورها شوند. به همین دلیل باید دستگاه به صورت منظم تمیزکاری و کالیبره شود. در فلومترهای مکانیکی نیز بررسی قطعات متحرک، روانکاری و جلوگیری از فرسودگی اهمیت بالایی دارد. علاوه بر این، کنترل اتصالات الکتریکی و بررسی عملکرد سیستم های مانیتورینگ در فلومترهای دیجیتال و هوشمند باید به صورت دوره ای انجام شود تا خطاهای احتمالی در سریع ترین زمان شناسایی شوند.

در مجموع، رعایت اصول نصب و نگهداری فلومتر باعث افزایش طول عمر دستگاه، بهبود دقت اندازه گیری و کاهش هزینه های تعمیرات می شود. انتخاب فلومتر مناسب، نصب استاندارد و سرویس منظم تجهیزات می تواند عملکرد خطوط صنعتی را بهینه کرده و از هدررفت سیالات و انرژی جلوگیری کند. به همین دلیل در صنایع مختلف، نگهداری صحیح فلومتر به عنوان یکی از مهم ترین بخش های مدیریت تجهیزات صنعتی شناخته می شود.
