صفحه ستون جوشی چیست؟ آشنایی با اجزا و مراحل اجرا
دسترسی سریع به محتوای این مطلب
صفحه ستون جوشی یکی از اجزای مهم اتصالات سازه های فولادی است که وظیفه انتقال نیروهای واردشده از ستون به فونداسیون را بر عهده دارد. در این اتصال، ستون فولادی با استفاده از جوش به صفحه ای فلزی متصل می شود و مجموعه اتصال از طریق تماس فشاری با زیرسازی و اجزای مهاری، نیروها را به فونداسیون منتقل می کند. کیفیت طراحی و اجرای این بخش بر پایداری سازه، نحوه توزیع بار و عملکرد ستون ها در برابر نیروهای مختلف تاثیر مستقیم دارد. انتخاب ضخامت صفحه، نوع جوش، مشخصات بولت های مهاری و دقت نصب از عواملی هستند که باید مطابق نقشه های اجرایی بررسی شوند. همچنین هزینه ساخت این اتصال تحت تاثیر ابعاد صفحه و قیمت ورق فولادی قرار می گیرد. آشنایی با اصول اجرای آن برای جلوگیری از مشکلاتی مانند تمرکز تنش، تغییرشکل صفحه و ضعف اتصال ضروری است. در ادامه، اجزا، کاربردها، مراحل اجرا و عوامل موثر بر هزینه این اتصال بررسی می شوند.
صفحه ستون جوشی چیست؟
در پاسخ به این سوال که صفحه ستون جوشی چیست، باید گفت این قطعه نوعی اتصال در پای ستون فولادی است که در آن یک صفحه فلزی با استفاده از جوش به ستون متصل می‌شود. این صفحه سطح اتکای مناسبی برای انتقال نیروهای فشاری ستون به فونداسیون ایجاد می‌کند و همراه با بولت‌های مهاری و سایر اجزای اتصال، در انتقال نیروهای کششی، برشی و لنگرهای خمشی نیز نقش دارد. ابعاد و ضخامت صفحه بر اساس مشخصات ستون، مقاومت مصالح و نیروهای طراحی تعیین می‌شوند. همچنین، بررسی قیمت آهن در کنار مشخصات فنی ورق فولادی می‌تواند به برآورد هزینه ساخت صفحه ستون کمک کند. در پروژه‌های مختلف، اتصال ستون به صفحه می‌تواند در کارخانه یا محل نصب اجرا شود.
در فرآیند ساخت ساختمان اسکلت فلزی، طراحی صحیح صفحه ستون اهمیت زیادی دارد؛ زیرا نیروهای وارد شده به ستون باید از مسیر مشخص و مطمئنی به فونداسیون منتقل شوند. در اتصال جوشی، کیفیت جوشکاری، جانمایی بولت‌ها و تراز بودن صفحه از مهم ترین عوامل موثر بر عملکرد سازه هستند. برخلاف تصور رایج، جوشی بودن صفحه ستون به معنای حذف اتصالات پیچی نیست؛ زیرا در بسیاری از جزئیات اجرایی، صفحه همچنان با استفاده از بولت‌های مهاری به فونداسیون متصل می‌شود. بنابراین، طراحی این اتصال باید با توجه به نوع سازه، شرایط بارگذاری و الزامات آیین نامه‌ای انجام شود.

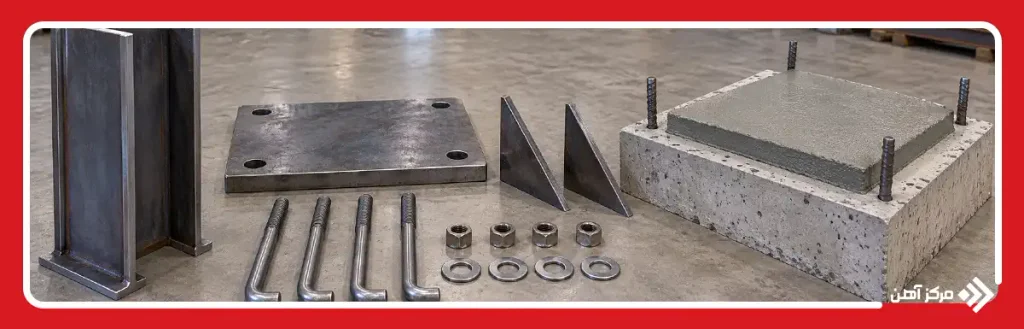

اجزای صفحه ستون جوشی
اجزای صفحه ستون جوشی مجموعه ای از قطعات فولادی و مصالح اتصال دهنده هستند که وظیفه انتقال نیرو، تثبیت موقعیت ستون و ایجاد تکیه گاه مناسب روی فونداسیون را بر عهده دارند. در این مجموعه، بیس پلیت یا صفحه پایه مهم ترین قطعه محسوب می شود که در تماس با لایه زیرسازی قرار می گیرد و نیروهای فشاری را توزیع می کند. سایر اجزا نیز متناسب با نوع بارگذاری و جزئیات طراحی انتخاب می شوند. شناخت این قطعات به پیمانکاران کمک می کند تا کنترل دقیق تری بر کیفیت نصب و جوشکاری داشته باشند.
مهم ترین اجزای این اتصال عبارت اند از:
- صفحه فولادی پایه: ورقی با ضخامت و ابعاد مشخص که زیر ستون قرار می گیرد و نیروها را به سطح اتکای فونداسیون منتقل می کند.
- ستون فولادی: عضو باربری که از طریق جوش به صفحه پایه متصل می شود.
- بولت های مهاری: میل مهارهایی که در بتن تثبیت می شوند و در پایداری و انتقال نیروهای کششی اتصال نقش دارند.
- مهره و واشر: قطعاتی که برای تنظیم، تثبیت و مهار صفحه روی بولت ها استفاده می شوند.
- جوش اتصال: جوشی که مطابق طراحی، انتقال نیرو بین ستون و صفحه پایه را فراهم می کند.
- ورق های سخت کننده: قطعات تقویتی که در صورت نیاز برای کنترل تنش و تغییرشکل اتصال به کار می روند.
- گروت زیر صفحه: مصالح پرکننده ای که فضای زیر صفحه را پر می کند و سطح اتکای مناسبی ایجاد می کند.
ابعاد و مشخصات این اجزا باید بر اساس محاسبات سازه ای تعیین شوند. استفاده از قطعات نامتناسب می تواند باعث کاهش ظرفیت اتصال و ایجاد مشکلات اجرایی شود.

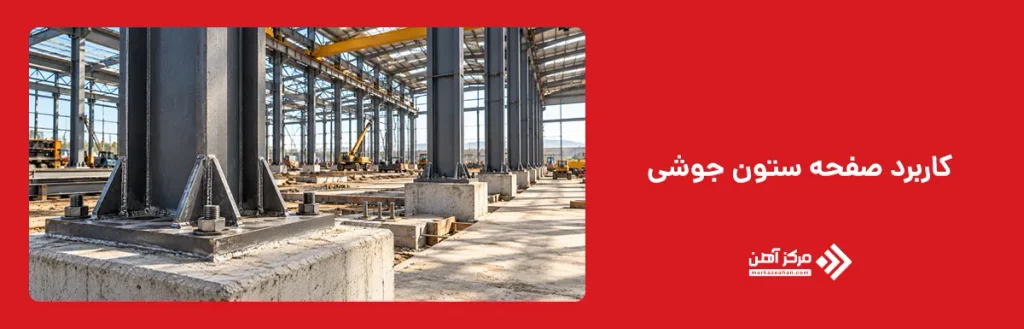

کاربرد صفحه ستون جوشی
صفحه ستون جوشی در سازه هایی استفاده می شود که برای اتصال ستون فولادی به فونداسیون، جزئیات جوشی در نظر گرفته شده است. این اتصال در ساختمان های صنعتی، تجاری و برخی سازه های سنگین کاربرد دارد و می تواند متناسب با طراحی سازه، بخشی از نیروهای فشاری، کششی، برشی و خمشی را منتقل کند. در پروژه هایی که ستون ها تحت بارهای قابل توجه قرار دارند، انتخاب ابعاد مناسب صفحه و کنترل کیفیت جوش اهمیت بیشتری پیدا می کند. در زمان اجرای این اتصال، توجه به نحوه هواگیری صفحه ستون ساختمان نیز ضروری است؛ زیرا باقی ماندن حباب های هوا و حفره های خالی در گروت زیر صفحه می تواند سطح تماس موثر را کاهش دهد و انتقال یکنواخت فشار را مختل کند. انتخاب روش مناسب گروت ریزی و فراهم کردن مسیر خروج هوای محبوس، به اجرای صحیح اتصال کمک می کند.
مهم ترین کاربردهای صفحه ستون جوشی عبارت اند از:
- اتصال ستون های فولادی ساختمان های چندطبقه به فونداسیون
- اجرای اتصالات پای ستون در سوله های صنعتی و انبارها
- اتصال ستون های سازه های فلزی تجاری و اداری
- استفاده در پایه های فولادی تجهیزات و ماشین آلات صنعتی
- اجرای اتصالات پای ستون در برخی سازه های مقاوم در برابر بارهای جانبی
- اتصال ستون های فولادی سازه های صنعتی با بارگذاری سنگین
- استفاده در پروژه هایی که اتصال جوشی مطابق محاسبات سازه ای پیش بینی شده است
نوع کاربرد صفحه ستون جوشی به شرایط بارگذاری و عملکرد مورد انتظار از پای ستون بستگی دارد. در برخی سازه ها، اتصال پای ستون به صورت مفصلی مدل سازی می شود و هدف اصلی، انتقال نیروی محوری و برش است؛ درحالی که در اتصالات گیردار، انتقال لنگر خمشی نیز اهمیت بیشتری پیدا می کند. البته عملکرد واقعی اتصال تابع سختی اجزا و جزئیات اجرایی آن است و صرف استفاده از جوش، اتصال را گیردار نمی کند. در سوله های صنعتی، نیروهای ناشی از باد، جرثقیل سقفی و تجهیزات می توانند طراحی صفحه را تحت تاثیر قرار دهند. در ساختمان های چندطبقه نیز اثر نیروهای جانبی و ترکیبات بارگذاری باید بررسی شود. به همین دلیل، استفاده از یک جزئیات اجرایی یکسان برای تمام پروژه ها توصیه نمی شود. انتخاب این نوع اتصال باید بر اساس شرایط بارگذاری، الزامات طراحی و امکانات اجرایی پروژه انجام شود.

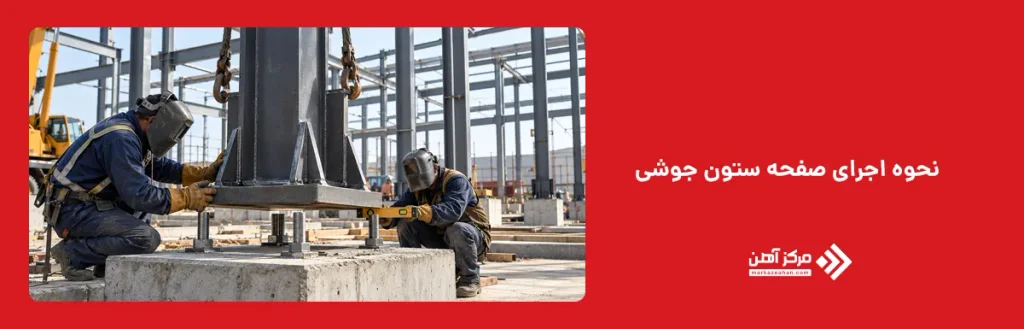

نحوه اجرای صفحه ستون جوشی
نحوه اجرای صفحه ستون جوشی شامل مجموعه ای از عملیات آماده سازی فونداسیون، جانمایی بولت های مهاری، تنظیم موقعیت صفحه، نصب ستون، اجرای جوش و گروت ریزی است. ترتیب دقیق این مراحل به نوع اتصال بستگی دارد؛ زیرا در برخی پروژه ها صفحه پایه ابتدا در کارخانه به ستون جوش داده می شود و مجموعه به صورت یکپارچه در محل نصب قرار می گیرد. در روش دیگر، صفحه ابتدا روی فونداسیون نصب می شود و سپس ستون در محل پروژه به آن جوش داده می شود. هر دو روش نیازمند کنترل ابعادی و رعایت الزامات فنی هستند.
در فرآیند نصب صفحه ستون جوشی، استفاده از تجهیزات اندازه گیری دقیق اهمیت زیادی دارد. اختلاف تراز، جابه جایی بولت ها یا اجرای نادرست جوش ممکن است باعث تمرکز تنش و ایجاد مشکلات سازه ای شود. به همین دلیل، تمام مراحل باید مطابق نقشه های مصوب و تحت نظارت افراد متخصص انجام شوند. همچنین پیش از اعمال بارهای دائمی، باید از پایداری موقت ستون و آماده بودن اتصال برای تحمل بار اطمینان حاصل شود. مراحل اصلی اجرای این اتصال در ادامه توضیح داده می شوند.
مراحل اجرای صفحه ستون جوشی به صورت خلاصه:
- آماده‌سازی فونداسیون و کنترل موقعیت بولت‌های مهاری
- تراز کردن صفحه و تنظیم ارتفاع نصب
- نصب ستون و اجرای جوش طبق جزئیات طراحی
- بازرسی اتصال، گروت‌ریزی و کنترل نهایی
آماده سازی فونداسیون و نصب بولت های مهاری
در مرحله نخست، سطح فونداسیون از نظر مقاومت بتن، تراز، ابعاد و موقعیت بولت های مهاری بررسی می شود. بولت ها معمولا پیش از بتن ریزی و با استفاده از شابلون در محل تعیین شده تثبیت می شوند تا پس از سخت شدن بتن، موقعیت آن ها با سوراخ های صفحه ستون مطابقت داشته باشد. سطح بتن نیز باید از مصالح سست، آلودگی و مواد اضافی پاک شود. در صورت مشاهده مغایرت در محل بولت ها، اصلاح آن باید با تایید طراح انجام شود. دقت در این مرحله از بروز مشکلاتی مانند جابه جایی صفحه، عدم تطابق سوراخ ها و اختلال در نصب ستون جلوگیری می کند.
تراز کردن و نصب صفحه ستون
پس از آماده سازی فونداسیون، صفحه ستون با استفاده از تجهیزات بالابر در محل تعیین شده قرار می گیرد. برای تنظیم ارتفاع و تراز صفحه می توان از مهره های ترازکننده، شیم های فولادی یا سایر روش های تاییدشده استفاده کرد. در این مرحله، موقعیت صفحه نسبت به محورهای سازه با ابزارهای نقشه برداری کنترل می شود. فاصله زیر صفحه نیز باید برای اجرای صحیح گروت مناسب باشد. پس از تایید تراز و موقعیت، صفحه به صورت موقت یا نهایی تثبیت می شود. هرگونه اختلاف ارتفاع یا انحراف باید پیش از ادامه عملیات اصلاح شود تا ستون در موقعیت طراحی شده قرار بگیرد.
اتصال و جوشکاری ستون به صفحه ستون
در صورتی که اتصال جوشی در محل پروژه پیش بینی شده باشد، ستون پس از قرارگیری در موقعیت مناسب به صفحه پایه جوش داده می شود. پیش از جوشکاری، سطوح اتصال باید از زنگ زدگی، آلودگی و مواد مزاحم پاک شوند. نوع جوش، اندازه، طول و محل اجرای آن بر اساس نقشه های سازه ای تعیین می شود. بسته به شرایط اتصال، ممکن است از جوش گوشه یا جوش شیاری استفاده شود. رعایت دستورالعمل جوشکاری، کنترل دمای پیش گرم در صورت نیاز و استفاده از جوشکار واجد صلاحیت اهمیت زیادی دارد. در این مرحله باید تغییرشکل ناشی از حرارت نیز کنترل شود.

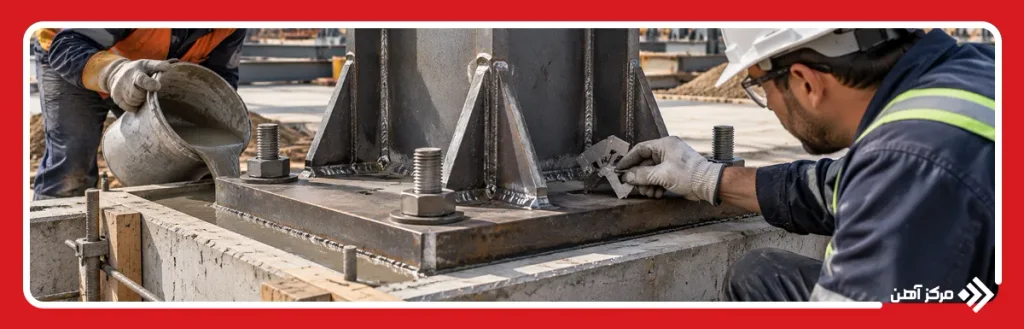

کنترل کیفیت جوش و اجرای گروت
پس از تکمیل جوشکاری، کیفیت اتصال از نظر ابعاد جوش، پیوستگی، ظاهر و وجود عیوب احتمالی بررسی می شود. در صورت الزام نقشه یا مشخصات فنی، آزمایش های غیرمخرب مانند تست ذرات مغناطیسی یا آزمایش التراسونیک نیز انجام می شوند. سپس عملیات گروت ریزی مطابق توالی اجرایی تاییدشده اجرا می شود. گروت باید فضای زیر صفحه را به طور کامل پر کند و انتقال مناسب نیروهای فشاری را فراهم سازد. استفاده از گروت غیرمنقبض شونده مناسب، رعایت روش اختلاط و جلوگیری از محبوس شدن هوا اهمیت زیادی دارد. پس از اجرا نیز عمل آوری و رسیدن گروت به مقاومت موردنیاز باید کنترل شود.
مزایا و معایب صفحه ستون جوشی
صفحه ستون جوشی به دلیل ایجاد اتصال مستقیم و مقاوم میان ستون فولادی و صفحه پایه، در بسیاری از پروژه های ساختمانی و صنعتی مورد استفاده قرار می گیرد. یکی از مهم ترین مزایای این اتصال، امکان انتقال نیروهای فشاری، کششی، برشی و لنگرهای خمشی مطابق جزئیات طراحی است. همچنین، اجرای جوشکاری در محیط کنترل شده کارخانه می تواند کیفیت اتصال را افزایش دهد و احتمال بروز خطاهای اجرایی را کاهش دهد. از دیگر مزایای صفحه ستون جوشی می توان به قابلیت استفاده از ورق های تقویتی، امکان طراحی اتصال متناسب با بارهای مختلف و کاهش بخشی از عملیات اجرایی در محل پروژه اشاره کرد. در صورت رعایت استانداردهای جوشکاری و کنترل دقیق ابعاد قطعات، این اتصال می تواند عملکرد مناسبی در سازه های فولادی داشته باشد.
با وجود مزایای متعدد، صفحه ستون جوشی محدودیت هایی نیز دارد که باید پیش از انتخاب این روش بررسی شوند. یکی از مهم ترین معایب این اتصال، وابستگی زیاد کیفیت نهایی به مهارت جوشکار و رعایت دستورالعمل های اجرایی است. اجرای جوشکاری در شرایط نامساعد محیطی، مانند رطوبت زیاد یا وزش باد شدید، می تواند احتمال ایجاد عیوب جوش را افزایش دهد. همچنین، حرارت ناشی از جوشکاری ممکن است باعث تغییرشکل موضعی صفحه یا ایجاد تنش های پسماند شود. از طرفی، اصلاح یا جداسازی اتصال پس از تکمیل جوشکاری معمولا دشوارتر از برخی اتصالات پیچی است و به تجهیزات تخصصی نیاز دارد. ضرورت انجام بازرسی های فنی و آزمایش های غیرمخرب در موارد تعیین شده نیز می تواند هزینه و زمان اجرای پروژه را افزایش دهد. بنابراین، استفاده از این روش باید با توجه به شرایط کارگاه، الزامات طراحی و امکانات اجرایی انجام شود.
عوامل موثر بر هزینه اجرای صفحه ستون جوشی
هزینه اجرای صفحه ستون جوشی به عوامل مختلفی مانند ابعاد صفحه، ضخامت ورق فولادی، نوع اتصال، حجم جوشکاری و شرایط اجرایی پروژه بستگی دارد. برای برآورد دقیق هزینه باید علاوه بر قیمت مواد اولیه، هزینه ساخت، حمل، نصب و کنترل کیفیت نیز محاسبه شود. در پروژه های صنعتی و ساختمان های سنگین، افزایش ابعاد صفحه یا استفاده از ورق های ضخیم تر می تواند وزن قطعه و هزینه ساخت را افزایش دهد. همچنین نوع فولاد انتخاب شده بر قیمت نهایی تاثیر دارد. یکی از عباراتی که کاربران هنگام بررسی هزینه این اتصال جستجو می کنند، صفحه ستون جوشی قیمت است. با این حال، نمی توان برای تمام پروژه ها نرخ ثابتی اعلام کرد؛ زیرا جزئیات اجرایی و مشخصات طراحی متفاوت هستند.
مهم ترین عوامل موثر بر هزینه عبارت اند از:
- ابعاد و ضخامت صفحه: افزایش وزن فولاد مصرفی معمولا هزینه تامین مصالح را بیشتر می کند.
- نوع و گرید فولاد: مشخصات مکانیکی و کیفیت ورق بر هزینه خرید تاثیر دارند.
- حجم عملیات جوشکاری: طول جوش، نوع اتصال و شرایط دسترسی هزینه اجرا را تغییر می دهند.
- تعداد و مشخصات بولت ها: قطر، طول، رده مقاومتی و تعداد مهارها بر هزینه اثر می گذارند.
- ورق های تقویتی: استفاده از سخت کننده ها میزان مصرف فولاد و زمان ساخت را افزایش می دهد.
- هزینه نصب و حمل: وزن قطعات و نیاز به تجهیزات بالابر بر هزینه اجرایی تاثیر دارند.
- کنترل کیفیت: آزمایش های جوش و بازرسی های تخصصی بخشی از هزینه پروژه را تشکیل می دهند.
- مصالح زیرسازی: نوع و مقدار گروت و روش اجرای آن بر هزینه نهایی موثر هستند.
برای برآورد قابل اعتماد، بهتر است وزن صفحه و قطعات تقویتی از روی نقشه محاسبه شود و سپس هزینه ساخت و نصب به آن اضافه شود. بررسی دقیق این موارد از اختلاف میان برآورد اولیه و هزینه واقعی پروژه جلوگیری می کند.
صفحه ستون جوشی یکی از اتصالات مهم در سازه‌های فولادی است که وظیفه انتقال نیروهای ستون به فونداسیون را بر عهده دارد. عملکرد صحیح این اتصال به عواملی مانند ضخامت و ابعاد صفحه، مشخصات بولت‌های مهاری، کیفیت جوشکاری و دقت نصب بستگی دارد. همان‌طور که بررسی شد، اجرای اصولی مراحل آماده سازی فونداسیون، تراز کردن صفحه، اتصال ستون و گروت ریزی نقش مهمی در افزایش ایمنی و پایداری سازه دارد. همچنین، شناخت مزایا و معایب صفحه ستون جوشی و بررسی هزینه‌های مربوط به مصالح، ساخت و نصب، به انتخاب روش اجرایی مناسب کمک می‌کند. در نهایت، رعایت نقشه‌های اجرایی، استانداردهای فنی و کنترل کیفیت در تمام مراحل، از بروز مشکلات سازه‌ای جلوگیری می‌کند و عملکرد مطمئن اتصال را در طول عمر ساختمان بهبود می‌بخشد.
سوالات متداول
بله، در اتصالات متداول صفحه ستون جوشی، بولت های مهاری برای تثبیت مجموعه و انتقال نیروهای کششی موردنیاز استفاده می شوند. تعداد و ابعاد آن ها بر اساس محاسبات سازه ای مشخص می شود.
کیفیت جوش ابتدا از طریق بازرسی چشمی و کنترل ابعاد بررسی می شود. در صورت نیاز، آزمایش های غیرمخرب مانند تست ذرات مغناطیسی یا التراسونیک نیز انجام می شوند.
هر دو روش امکان پذیر است؛ اما در بسیاری از پروژه ها اتصال صفحه به ستون در کارخانه انجام می شود. انتخاب روش به جزئیات طراحی، شرایط حمل و امکانات اجرایی بستگی دارد.
تراز بودن صفحه باعث قرارگیری صحیح ستون در موقعیت طراحی شده می شود. اختلاف تراز می تواند نصب ستون و عملکرد اتصال را تحت تاثیر قرار دهد.
در اتصالات متداولی که برای انتقال فشار به فونداسیون به لایه گروت متکی هستند، اجرای صحیح آن ضروری است. با این حال، جزئیات و ضرورت گروت ریزی باید مطابق طراحی تاییدشده تعیین شود.
