پروفیل صنعتی چیست؟ ویژگی ها، کاربرد و نحوه تولید
دسترسی سریع به محتوای این مطلب
پروفیل صنعتی یکی از مهم ترین مقاطع فولادی مورد استفاده در پروژه های سنگین عمرانی، ماشین سازی، ساخت تجهیزات و سازه های فلزی است. این محصول معمولا به صورت مقاطع توخالی با سطح مقطع مربع یا مستطیل تولید می شود و به دلیل برخورداری از ابعاد بزرگ، ضخامت بالا و ظرفیت مناسب در تحمل نیروهای فشاری، خمشی و پیچشی، نقش مهمی در اجرای اجزای باربر دارد. کاربرد پروفیل صنعتی تنها به ساختمان سازی محدود نیست و این مقطع در ساخت ماشین آلات، شاسی تجهیزات، سازه های دریایی، سوله ها، جرثقیل ها و خطوط تولید نیز استفاده می شود.
انتخاب صحیح پروفیل صنعتی باید بر اساس نوع بارگذاری، طول عضو، شرایط بهره برداری، محیط پروژه، روش اتصال و الزامات طراحی انجام شود. وزن هر شاخه، ضخامت واقعی، کیفیت ورق اولیه، نوع جوش و دقت ابعادی از عواملی هستند که علاوه بر عملکرد فنی، بر قیمت آهن و هزینه نهایی پروژه اثر می گذارند. در ادامه این مقاله بررسی می کنیم پروفیل صنعتی چیست، چه مشخصاتی دارد، انواع پروفیل های صنعتی چگونه دسته بندی می شوند و هر نوع در چه پروژه هایی مورد استفاده قرار می گیرد.
پروفیل صنعتی چیست؟
پروفیل صنعتی یک مقطع فولادی بسته و معمولا توخالی است که برای تحمل بارهای سنگین و استفاده در محیط های صنعتی تولید می شود. این محصول در بیشتر موارد دارای سطح مقطع مربع یا مستطیل است و به همین دلیل در بازار با نام قوطی صنعتی نیز شناخته می شود. تفاوت اصلی آن با پروفیل های ساختمانی سبک، در ضخامت ورق، ابعاد سطح مقطع، وزن واحد طول، ظرفیت باربری و شیوه تولید قرار دارد.
پروفیل صنعتی معمولا از ورق های فولادی نورد گرم، به ویژه ورق سیاه با گریدهای ساختمانی و صنعتی تولید می شود. ورق اولیه پس از برش در عرض مشخص، وارد خط فرم دهی شده و به تدریج به شکل مقطع بسته درمی آید. سپس لبه های ورق با استفاده از فرآیند جوشکاری پیوسته به یکدیگر متصل می شوند. در خطوط پیشرفته، کنترل ابعاد، کیفیت جوش، تابیدگی، ضخامت و خواص مکانیکی در مراحل مختلف انجام می شود.
هندسه بسته پروفیل باعث می شود توزیع ماده در اطراف محورهای اصلی مقطع متعادل باشد. این ویژگی، ممان اینرسی و شعاع ژیراسیون مناسبی ایجاد می کند و مقاومت عضو را در برابر خمش و کمانش افزایش می دهد. همچنین مقاطع بسته در مقایسه با بسیاری از مقاطع باز مانند ناودانی یا نبشی، رفتار مناسب تری در برابر پیچش دارند؛ زیرا مسیر انتقال تنش برشی در محیط بسته مقطع پیوسته است.
ابعاد پروفیل صنعتی می تواند از مقاطع نسبتا متوسط تا قوطی های بسیار بزرگ تغییر کند. ضخامت این محصولات نیز بسته به استاندارد تولید و توان خط کارخانه، در محدوده های مختلف ارائه می شود. به همین دلیل نمی توان تنها بر اساس اندازه ظاهری، یک پروفیل را صنعتی دانست. نسبت عرض به ضخامت، نوع فولاد، کیفیت درز جوش، تلرانس ابعادی، وزن واقعی و ظرفیت مکانیکی نیز باید ارزیابی شوند.
قیمت پروفیل صنعتی تحت تاثیر وزن مقطع، قیمت ورق سیاه، گرید فولاد، ضخامت، ابعاد، روش تولید، کیفیت جوش، کارخانه سازنده و مقدار سفارش قرار دارد. در سفارش های پروژه ای، هزینه برش، سوراخ کاری، پوشش دهی، تست های فنی و حمل مقاطع سنگین نیز باید در برآورد نهایی لحاظ شود.

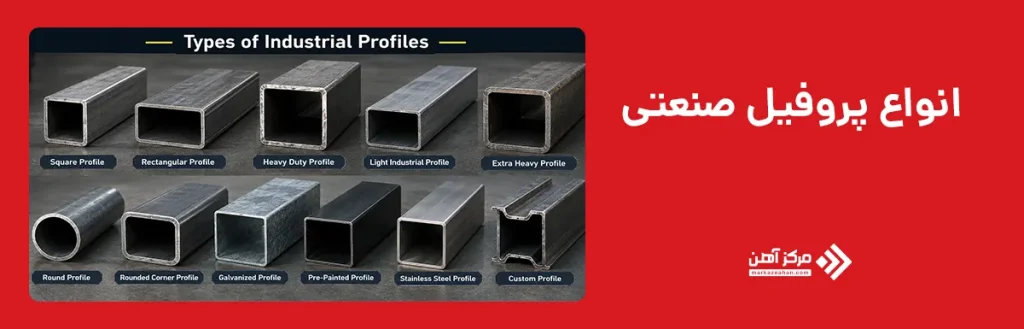

انواع پروفیل صنعتی
انواع پروفیل صنعتی را می توان بر اساس شکل سطح مقطع، روش تولید، نوع فولاد، کاربرد و شرایط سطحی دسته بندی کرد. هر گروه دارای رفتار مکانیکی و محدودیت های اجرایی خاصی است و انتخاب آن باید بر اساس محاسبات سازه ای و الزامات ساخت صورت گیرد. همچنین قیمت پروفیل در هر دسته با توجه به وزن، ضخامت و فرآیندهای تکمیلی متفاوت است.
پروفیل صنعتی مربع:
این مقطع دارای طول و عرض برابر است و حول دو محور اصلی رفتار نسبتا متقارنی دارد. پروفیل مربع برای ستون ها، پایه تجهیزات، شاسی ماشین آلات، قاب های فلزی و اعضایی که ممکن است از چند جهت تحت بار قرار گیرند، گزینه مناسبی محسوب می شود.
پروفیل صنعتی مستطیل:
در این نوع، عرض و ارتفاع سطح مقطع متفاوت است. اختلاف ابعاد باعث می شود ظرفیت خمشی مقطع در دو جهت یکسان نباشد. طراح می تواند ضلع بزرگ تر را در راستای خمش اصلی قرار دهد تا سختی عضو افزایش پیدا کند. این محصول در تیرها، خرپاها، شاسی ها و قاب های صنعتی کاربرد گسترده دارد.
پروفیل صنعتی سنگین:
این دسته از ورق های ضخیم تر تولید می شود و وزن واحد طول بالایی دارد. پروفیل سنگین برای اعضای باربر، سازه های تحت ارتعاش، پایه ماشین آلات، ستون های صنعتی و تجهیزات با بار متمرکز استفاده می شود.
پروفیل صنعتی فوق سنگین:
پروفیل فوق سنگین دارای ابعاد بزرگ و ضخامت قابل توجه است و برای پروژه هایی به کار می رود که ظرفیت باربری بالا، پایداری مناسب و مقاومت زیاد در برابر تغییر شکل مورد نیاز است. ساخت جرثقیل، شاسی تجهیزات معدنی و سازه های ویژه از کاربردهای این گروه است.
پروفیل صنعتی درزجوش:
بیشتر قوطی های صنعتی با فرم دهی ورق و جوشکاری طولی تولید می شوند. کیفیت این محصول به یکنواختی فرم دهی، نفوذ جوش، وضعیت منطقه متاثر از حرارت و کنترل عیوب خط جوش وابسته است.
پروفیل صنعتی بدون درز:
این مقاطع کاربرد محدودتر و فرآیند تولید پیچیده تری دارند. نبود درز جوش، توزیع تنش یکنواخت تری ایجاد می کند، اما هزینه تولید و تامین آن ها بیشتر است و در همه ابعاد در دسترس نیستند.
پروفیل صنعتی گالوانیزه:
سطح این مقاطع با پوشش روی محافظت می شود تا مقاومت آن ها در برابر خوردگی افزایش یابد. پروفیل گالوانیزه برای محیط های مرطوب، فضاهای باز و سازه های در معرض عوامل جوی مناسب است، اما باید وضعیت پوشش در محل برش و جوشکاری نیز اصلاح شود.
پروفیل صنعتی فولاد آلیاژی:
در شرایطی که مقاومت به سایش، حرارت، ضربه یا خوردگی اهمیت زیادی دارد، ممکن است از فولادهای آلیاژی استفاده شود. انتخاب گرید آلیاژی باید بر اساس دمای کار، نوع تنش و محیط بهره برداری انجام گیرد.
پروفیل صنعتی سفارشی:
برخی پروژه ها به ابعاد، ضخامت، طول، گرید فولاد یا تلرانس ویژه نیاز دارند. در این شرایط مقطع بر اساس نقشه و مشخصات فنی سفارش داده می شود و ممکن است عملیات تکمیلی مانند برش زاویه دار، سوراخ کاری یا پوشش دهی روی آن انجام شود.
مشخصات فنی پروفیل صنعتی
مشخصات فنی پروفیل صنعتی فقط به طول، عرض و ضخامت محدود نمی شود. برای ارزیابی کامل یک مقطع باید ویژگی های هندسی، مکانیکی، متالورژیکی و اجرایی هم زمان بررسی شوند. وزن واقعی، شعاع گوشه، کیفیت درز جوش، مقاومت تسلیم و تلرانس ابعادی از جمله پارامترهایی هستند که مستقیما بر عملکرد عضو اثر می گذارند.
در جدول زیر مهم ترین مشخصات فنی پروفیل های صنعتی ارائه شده است. مقادیر دقیق هر ویژگی باید از جدول کارخانه، استاندارد تولید یا گواهی آنالیز محصول استخراج شود. قیمت قوطی ۴در۸ نیز بسته به ضخامت، وزن هر شاخه، نوع ورق و کارخانه سازنده تعیین می شود و صرفا ابعاد مقطع برای مقایسه قیمت کافی نیست.
| مشخصه فنی | شرح تخصصی | اثر بر عملکرد و انتخاب |
|---|---|---|
| شکل سطح مقطع | مربع، مستطیل یا مقطع سفارشی | تعیین کننده رفتار خمشی، پیچشی و نحوه اتصال |
| ابعاد خارجی | طول و عرض مقطع بر حسب میلی متر | موثر بر ممان اینرسی، ظرفیت باربری و فضای اشغال شده |
| ضخامت جداره | فاصله بین سطح داخلی و خارجی مقطع | موثر بر وزن، مقاومت موضعی، جوش پذیری و ظرفیت تحمل بار |
| طول شاخه | طول تولیدی یا سفارشی مقطع | موثر بر پرت برش، حمل و تعداد اتصالات |
| وزن واحد طول | وزن یک متر پروفیل | معیار اصلی محاسبه وزن سازه، حمل و هزینه خرید |
| مساحت سطح مقطع | سطح واقعی فولاد در برش عرضی | موثر بر مقاومت کششی، فشاری و وزن عضو |
| ممان اینرسی | شاخص توزیع سطح مقطع نسبت به محور خمش | تعیین کننده سختی خمشی و میزان تغییر شکل |
| مدول مقطع | نسبت ممان اینرسی به فاصله دورترین تار | موثر بر ظرفیت تحمل تنش خمشی |
| شعاع ژیراسیون | شاخص پخش شدن سطح نسبت به محور | موثر بر کنترل کمانش اعضای فشاری |
| ثابت پیچشی | پارامتر مرتبط با مقاومت مقطع در برابر پیچش | مهم در شاسی ها، بازوها و قاب های تحت گشتاور |
| مقاومت تسلیم | تنشی که در آن تغییر شکل دائمی آغاز می شود | مبنای تعیین ظرفیت طراحی عضو |
| مقاومت کششی | بیشترین تنش قابل تحمل پیش از گسیختگی | موثر بر ایمنی، شکل پذیری و رفتار نهایی |
| درصد ازدیاد طول | میزان تغییر طول نمونه پیش از شکست | شاخصی برای ارزیابی شکل پذیری فولاد |
| گرید فولاد | مشخصات شیمیایی و مکانیکی ورق اولیه | تعیین کننده استحکام، جوش پذیری و رفتار در دما |
| شعاع گوشه | انحنای محل اتصال اضلاع مقطع | موثر بر تمرکز تنش، ابعاد داخلی و نحوه نصب اتصالات |
| کیفیت درز جوش | میزان نفوذ، پیوستگی و نبود عیوب | موثر بر ظرفیت موضعی، خستگی و دوام عضو |
| تلرانس ابعادی | اختلاف مجاز ابعاد واقعی با مقدار اسمی | مهم برای مونتاژ، اتصال صفحات و دقت ساخت |
| صافی و تابیدگی | میزان انحراف مقطع از خط مستقیم | موثر بر نصب، هم محوری و ایجاد تنش ثانویه |
| کیفیت سطح | وجود زنگ زدگی، پوسته، خراش یا آلودگی | موثر بر رنگ آمیزی، جوشکاری و دوام پوشش |
| قابلیت جوشکاری | توان ایجاد اتصال سالم بدون ترک یا تردی | مهم در سازه های جوشی و ساخت شاسی |
| نوع پوشش | بدون پوشش، رنگ صنعتی یا گالوانیزه | تعیین کننده مقاومت در برابر خوردگی |
| استاندارد تولید | استاندارد مربوط به ابعاد و خواص محصول | مبنای کنترل کیفیت و پذیرش فنی |
معرفی ویژگی های پروفیل صنعتی
پروفیل های صنعتی به دلیل سطح مقطع بسته، ضخامت نسبتا بالا و امکان تولید در ابعاد متنوع، ویژگی هایی دارند که آن ها را برای سازه های سنگین و تجهیزات صنعتی مناسب می کند. با این حال، استفاده از قوطی برای ستون تنها زمانی صحیح است که ظرفیت فشاری، کمانش کلی و موضعی، نحوه انتقال بار، صفحه ستون و اتصالات آن به صورت مهندسی طراحی شده باشند.
- مقاومت مناسب در برابر خمش:
توزیع فولاد در اطراف مرکز سطح مقطع، ممان اینرسی قابل توجهی ایجاد می کند. این ویژگی باعث می شود پروفیل صنعتی در ساخت تیرها، قاب ها و شاسی های تحت بار خمشی عملکرد مناسبی داشته باشد. - رفتار مطلوب در برابر پیچش:
سطح مقطع بسته، مقاومت پیچشی پروفیل را نسبت به بسیاری از مقاطع باز افزایش می دهد. این خصوصیت در بازوهای مکانیکی، جرثقیل ها، قاب ماشین آلات و اعضای خارج از مرکز اهمیت دارد. - ظرفیت مناسب در اعضای فشاری:
پروفیل صنعتی مربع به دلیل تقارن هندسی، برای ستون ها و پایه ها مناسب است. البته نسبت لاغری، طول مهار نشده، شرایط انتهایی و مقاومت کمانشی باید در طراحی بررسی شوند. - تنوع ابعادی و ضخامتی:
امکان انتخاب عرض، ارتفاع و ضخامت های مختلف باعث می شود طراح بتواند مقطعی متناسب با محدودیت فضا و ظرفیت مورد نیاز انتخاب کند. - سطح خارجی مناسب برای اتصال:
وجوه صاف پروفیل، نصب صفحات اتصال، ورق های تقویتی، براکت ها و قطعات مکانیکی را ساده تر می کند. با این حال، دسترسی به سطح داخلی برای اجرای برخی اتصالات محدود است. - قابلیت ساخت قطعات مدولار:
پروفیل صنعتی برای تولید فریم های تکرارشونده، شاسی های مونتاژی و سازه های پیش ساخته مناسب است. دقت در برش و جوشکاری باعث افزایش سرعت مونتاژ می شود. - امکان اجرای پوشش های محافظ:
سطح خارجی این مقاطع را می توان رنگ آمیزی، گالوانیزه یا با پوشش های ضد خوردگی محافظت کرد. آماده سازی سطح پیش از اعمال پوشش نقش مهمی در دوام آن دارد. - قابلیت ترکیب با ورق و سایر مقاطع:
پروفیل صنعتی می تواند همراه با ورق های تقویتی، تیرآهن، نبشی، ناودانی و مقاطع لوله ای در یک سیستم سازه ای استفاده شود. - ظاهر منظم و هندسه کنترل شده:
سطوح صاف و خطوط مستقیم، علاوه بر مزیت اجرایی، امکان استفاده از پروفیل را در سازه های نمایان و تجهیزات صنعتی فراهم می کند. - امکان کنترل وزن و ظرفیت:
با تغییر ابعاد خارجی و ضخامت، می توان بین وزن، سختی و مقاومت مقطع تعادل برقرار کرد. انتخاب ضخامت بیش از حد، لزوما اقتصادی نیست و ممکن است فقط وزن مرده و هزینه جوشکاری را افزایش دهد.

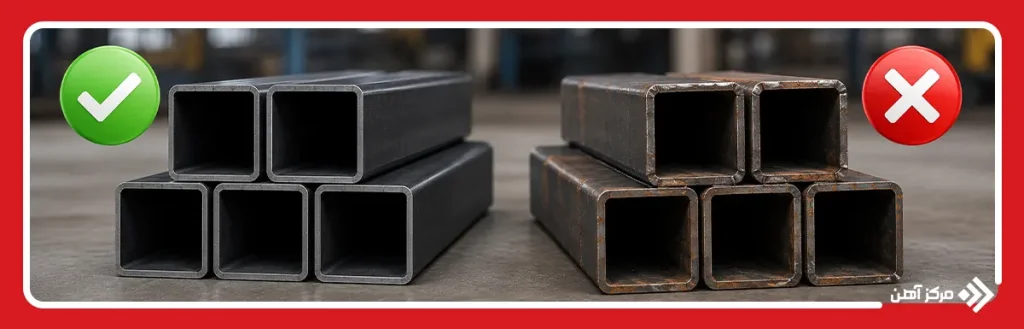

مزایا و معایب پروفیل های صنعتی
پروفیل صنعتی در بسیاری از پروژه ها جایگزین مناسبی برای ترکیب چند مقطع باز است، اما استفاده از آن در همه شرایط بهترین انتخاب محسوب نمی شود. محدودیت دسترسی داخلی، وزن بالا و حساسیت ناحیه جوش از مواردی هستند که باید در کنار مزایا بررسی شوند.
مزایای پروفیل صنعتی:
- مقاومت مناسب در برابر خمش و پیچش
- ظرفیت مطلوب در تحمل بارهای فشاری
- امکان تولید در ابعاد و ضخامت های متنوع
- مناسب برای ساخت ستون، تیر، خرپا و شاسی
- سطح صاف و مناسب برای نصب قطعات
- کاهش تعداد اجزای تشکیل دهنده مقطع
- سرعت مناسب در ساخت و مونتاژ
- قابلیت اجرای پوشش ضد خوردگی
- ظاهر منظم در سازه های نمایان
- امکان ساخت قطعات مدولار
- قابلیت ترکیب با ورق های تقویتی
- کاهش پیچیدگی برخی اتصالات
- پایداری مناسب در بارگذاری چند محوره
- امکان سفارش در طول های مختلف
معایب پروفیل صنعتی:
- وزن بالا در ابعاد و ضخامت های بزرگ
- دشواری دسترسی به سطح داخلی
- محدودیت در بازرسی داخل مقطع
- حساسیت به خوردگی داخلی در صورت نفوذ رطوبت
- نیاز به تجهیزات مناسب برای برش و جابه جایی
- افزایش هزینه حمل مقاطع سنگین
- دشواری اجرای برخی اتصالات پیچی داخلی
- احتمال تمرکز تنش در محل اتصالات
- وابستگی کیفیت محصول به درز جوش
- نیاز به کنترل دقیق کمانش موضعی
- دشواری تعمیر عیوب داخل مقطع
- افزایش مصرف جوش در اتصالات سنگین
- محدودیت تامین بعضی ابعاد خاص
- هزینه بیشتر عملیات گالوانیزه یا پوشش دهی

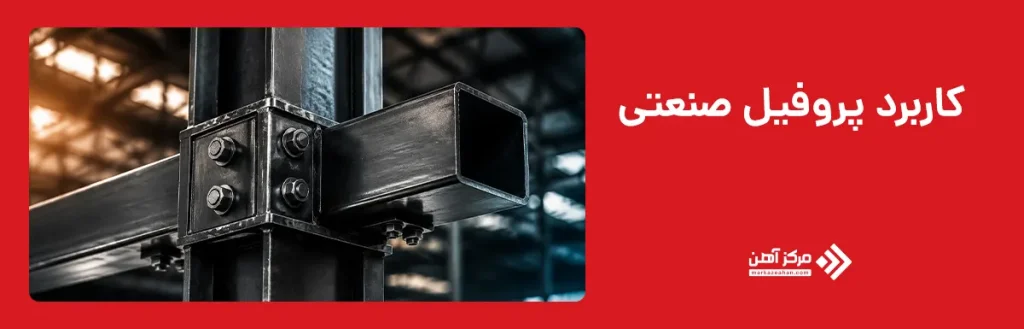

کاربرد پروفیل صنعتی
کاربرد پروفیل صنعتی به پروژه هایی محدود می شود که در آن ها ظرفیت باربری، سختی، پایداری و دوام عضو اهمیت بالایی دارد. انتخاب مقطع برای هر کاربرد باید با توجه به نوع نیرو، شرایط اتصال، طول آزاد، ارتعاش، ضربه، خوردگی و الزامات ساخت انجام شود. مهم ترین موارد کاربرد پروفیل عبارتند از:
- ساخت ستون های سازه های فلزی
- اجرای تیرها و قاب های صنعتی
- ساخت سوله های سنگین
- تولید خرپاهای فضایی و تخت
- ساخت شاسی ماشین آلات
- تولید پایه تجهیزات صنعتی
- ساخت بازوهای جرثقیل
- اجرای قاب نوار نقاله
- ساخت تجهیزات معدنی
- تولید شاسی خودروهای سنگین
- ساخت تریلر و نیمه تریلر
- اجرای سازه های انبار
- ساخت پلتفرم های صنعتی
- اجرای راهروها و پل های دسترسی
- ساخت استراکچر خطوط تولید
- تولید پایه مخازن
- ساخت فریم تابلوهای صنعتی بزرگ
در نهایت، پروفیل صنعتی را نمی توان صرفا یک قوطی فولادی با ابعاد بزرگ دانست. عملکرد این محصول حاصل ترکیب هندسه مقطع، ضخامت جداره، کیفیت فولاد، روش تولید، کیفیت جوش و طراحی اتصال است. برای انتخاب مناسب میان انواع پروفیل صنعتی باید بارهای وارد بر عضو، شرایط کمانش، میزان تغییر شکل مجاز، محیط بهره برداری و روش مونتاژ به صورت هم زمان بررسی شوند. انتخاب مقطع بر اساس وزن یا قیمت به تنهایی ممکن است به افزایش هزینه ساخت، ضعف اتصال یا عملکرد نامناسب سازه منجر شود. بررسی گواهی فنی، تطبیق وزن واقعی با جدول کارخانه و کنترل ابعاد پیش از خرید، از مهم ترین مراحل تامین این محصول برای پروژه های صنعتی است.
سوالات متداول
پروفیل صنعتی در ساخت سوله، ستون، شاسی ماشین آلات، سازه های فلزی سنگین، تجهیزات معدنی، جرثقیل و خطوط تولید کاربرد دارد.
ابعاد و ضخامت پروفیل صنعتی بر اساس نوع بارگذاری، طول عضو، شرایط محیطی، نحوه اتصال و محاسبات سازه ای انتخاب می شود.
مقاومت بالا، استحکام پیچشی و تنوع ابعادی از مزایا و وزن زیاد، هزینه حمل بالا و دشواری دسترسی به سطح داخلی از معایب آن است.
هنگام خرید باید ضخامت و وزن واقعی، ابعاد، گرید فولاد، کیفیت درز جوش، استاندارد تولید و سلامت سطح پروفیل بررسی شود.
پروفیل صنعتی معمولا در ضخامت های حدود ۴ تا ۲۰ میلی متر تولید می شود، اما ضخامت های سفارشی نیز قابل عرضه هستند.
بله، پروفیل صنعتی با تجهیزات مناسب قابلیت جوشکاری، برشکاری، سوراخ کاری و انجام سایر عملیات ساخت را دارد.
