جوشکاری تیرآهن یک فرآیند صنعتی است که برای اتصال دو قطعه تیرآهن یا فلزات مشابه به یکدیگر از طریق استفاده از حرارت و فشار استفاده می شود. این فرآیند جوشکاری به منظور ایجاد اتصالات مستحکم و مقاوم بین قطعات مختلف (از جنس فلز) به کار می‌رود. استفاده از تیرآهن معمولاً در ساختمان ها، پل ها، تأسیسات صنعتی و سازه های فلزی دیگر به کار می رود. در واقع جوشکاری تیرآهن در فرآیند ساخت انواع سازه، جهت تشکیل اتصالات دائمی بین قطعات آنها انجام می شود. در این مقاله قصد داریم با انواع روش های جوشکاری تیر ورق آشنا شویم و انواع روش های آن را بررسی کنیم و به شما بگوییم هنگام جوشکاری تیرآهن چه نکاتی را مد نظر قرار دهید.
برای آغاز جوشکاری تیرآهن، مقدماتی باید طی شود؛ زیرا جوشکاری یک فرآیند حرفه ای است و نیاز به مهارت، دانش فنی و ایمنی دارد. در ادامه، چند مرحله مقدماتی برای شروع جوشکاری تیرآهن را مطرح می کنیم:
استفاده از روش های مختلف جوشکاری برای تیرآهن به دلیل وجود نیازها و شرایط مختلف در پروژه ها و صنایع ایجاد شده است. از جمله مواردی که می تواند روند جوشکاری را تحت تاثیر قرار دهد وزن تیرآهن هاست که برای اطلاع از آن باید به جدول وزن تیرآهن مراجعه نمایید. هر روش جوشکاری دارای ویژگی ها و مزایایی است که با توجه به نوع پروژه، نیازهای ساختاری، مواد مورد استفاده و شرایط محیطی، انتخاب می شود. انواع روش های جوشکاری تیرآهن عبارتند از:
جوشکاری قوس فلزی گازی یا GMAW
در جوشکاری قوس فلزی گازی که به اختصار (Gas Metal Arc Welding-GMAW) نامیده می شود، از یک سیم جوش پیوسته به عنوان الکترود استفاده می شود و قوس الکتریکی بین سیم و قطعه فلزی ایجاد می گردد. گاز محافظ مانند آرگون یا دی اکسید کربن مانع اکسید شدن حوضچه جوش می شود. روش کار این فرایند نسبتاً سریع است و کیفیت بالایی در اتصال فلزات ایجاد می کند. روش جوشکاری می تواند قیمت تیرآهن را تحت تاثیر قرار بدهد.
مزایا: سرعت بالا، کیفیت مناسب، مناسب برای تولید انبوه و امکان استفاده برای انواع فلزات ساختمانی.
معایب: نیاز به تجهیزات گران تر، حساسیت به وزش باد در فضای باز و نیاز به اپراتور ماهر.
کاربرد: در صنایع خودروسازی، سازه های فلزی و پروژه های ساختمانی. در پروژه هایی مانند جوشکاری تیرآهن دوبل، این روش به دلیل استحکام و سرعت بالا کاربرد فراوانی دارد. در اموزش جوشکاری تیرآهن تأکید می شود که انتخاب آمپر مناسب برای جوشکاری تیرآهن در این روش اهمیت زیادی دارد تا کیفیت جوش به بهترین حالت برسد.
جوشکاری قوسی گاز تنگستن یا GTAW
جوشکاری قوسی گاز تنگستن یا (GTAW-Gas Tungsten Arc Welding) که به آن TIG نیز گفته می شود، با استفاده از یک الکترود تنگستن غیر مصرفی انجام می گیرد. این الکترود باعث ایجاد قوس الکتریکی می شود و حوضچه مذاب توسط گاز بی اثر مانند آرگون یا هلیوم محافظت می گردد. در صورت نیاز از سیم پرکننده جداگانه استفاده می شود.
مزایا: بالاترین کیفیت و تمیزی جوش، مناسب برای فلزات ظریف و حساس، بدون ایجاد پاشش جرقه.
معایب: سرعت پایین، نیاز به مهارت بالا و هزینه بیشتر تجهیزات.
کاربرد: در صنایع هوافضا، پتروشیمی و پروژه هایی که کیفیت جوش بسیار مهم است. برای سازه های ساختمانی و مواردی مثل جوشکاری تیرآهن دوبل یا نحوه جوشکاری ستون دوبل، این روش زمانی به کار می رود که استحکام و زیبایی جوش اهمیت ویژه داشته باشد. انتخاب الکترود مناسب برای جوشکاری تیرآهن و تنظیم آمپر مناسب برای جوشکاری تیرآهن در این روش از نکات کلیدی است. اجرت جوشکاری تیرآهن در روش GTAW معمولاً بالاتر است چون زمان و دقت بیشتری می طلبد.

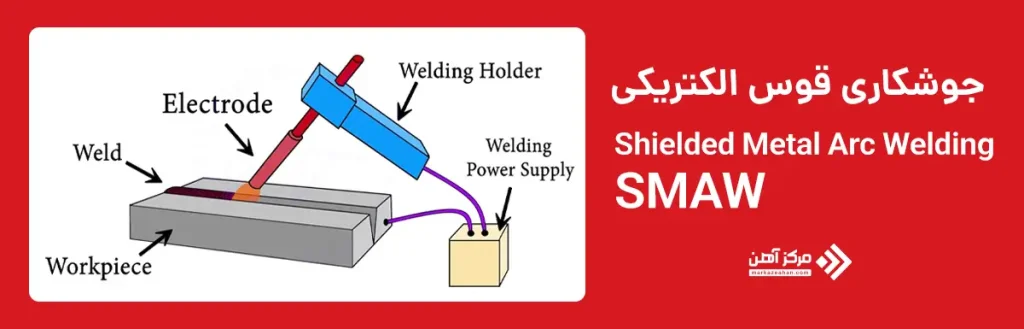

جوشکاری قوس الکتریکی یا SMAW
جوشکاری قوس الکتریکی یا(SMAW-Shielded Metal Arc Welding) که به آن جوشکاری دستی با الکترود پوشش دار نیز گفته می شود، یکی از رایج ترین و ساده ترین روش های جوشکاری است. در این فرایند قوس الکتریکی بین یک الکترود روکش دار مصرفی و فلز پایه ایجاد می شود و روکش الکترود نقش گاز محافظ و سرباره را ایفا می کند.
مزایا: تجهیزات ساده، قابلیت استفاده در محیط های مختلف، هزینه پایین تر نسبت به دیگر روش ها.
معایب: سرعت پایین تر نسبت به GMAW، نیاز به تعویض مداوم الکترود و ایجاد سرباره روی سطح جوش.
کاربرد: در پروژه های ساختمانی به ویژه در اسکلت فلزی ساختمان و جوشکاری تیرآهن دوبل، روش SMAW بسیار پرکاربرد است. اموزش جوشکاری تیرآهن در این روش بر انتخاب الکترود مناسب برای جوشکاری تیرآهن (مانند الکترودهای E7018 یا E6013) و تنظیم آمپر مناسب برای جوشکاری تیرآهن تاکید دارد. به دلیل فراوانی و در دسترس بودن این روش، اجرت جوشکاری تیرآهن با SMAW معمولاً کمتر از دیگر روش هاست و برای روش صحیح جوشکاری اسکلت ساختمان گزینه ای استاندارد محسوب می شود.
در ادامه یک جدول نسبتا جامع با جزئیات بیشتر در رابطه با انواع روش‌های جوشکاری که در بالا به آنها اشاره شد، ارائه می کنیم:
| ردیف | ویژگی / روش | GTAW (TIG) | GMAW (MIG) | SMAW (Stick) |
|---|---|---|---|---|
| 1 | نام های دیگر | Tungsten Inert Gas (TIG) | Metal Inert Gas (MIG), Gas Metal Arc Welding (GMAW) | Shielded Metal Arc Welding (SMAW), Stick Welding |
| 2 | الکترود | تنگستنی | سیم فلزی | قلعی |
| 3 | گاز محافظ | آرگون یا هلیم | آرگون، هلیم، CO2 | ندارد |
| 4 | انتقال حرارت | کم | زیاد | زیاد |
| 5 | سرعت جوشکاری | پایین | بالا | پایین |
| 6 | دقت جوشکاری | زیاد | کم | کم |
| 7 | مصرف الکترود ورودی | ندارد | دارد | دارد |
| 8 | قابلیت جوشکاری در فضاهای خارجی | بله | بله | محدود |
| 9 | نیاز به تجهیزات پیشرفته | دارد | دارد | ندارد |
| 10 | کاربرد اتصالات دقیق | بله | بله | خیر |
| 11 | کاربرد در صنایع حساس | بله | بله | خیر |
| 12 | قابلیت جوشکاری بر روی انواع فلزات | دارد | دارد | دارد |
| 13 | کنترل دمای جوش | دارد | دارد | محدود |
| 14 | سرعت تولید | کم | زیاد | کم |
| 15 | نیاز به تعویض الکترود | ندارد | دارد | دارد |
| 16 | نیاز به تجهیزات ایمنی | دارد | دارد | دارد |
| 17 | کاربرد در تیغه های نازک | بله | بله | خیر |
توجه داشته باشید که مقایسه های فوق یک نگاه کلی است و در انتخاب روش جوشکاری، عواملی چون مهارت جوشکار، شرایط محیطی، نوع فلز، نیازهای پروژه و وزن تیرآهن ها نیز بسیار مهم هستند. مثلا نحوه جوشکاری ستون دوبل در متناسب با وزن تیرآهن متفاوت است.
مراحل جوشکاری تیرآهن بسته به روش جوشکاری می تواند متفاوت باشد، اما به صورت کلی فرایند کار شامل چند گام مشخص است. اجرای درست این مراحل در کیفیت نهایی جوش تیرآهن بسیار اثرگذار است. به خصوص در مواردی مثل جوشکاری تیرآهن دوبل یا اتصالات سنگین در اسکلت ساختمان، رعایت این گام ها اهمیت حیاتی دارد. در اموزش جوشکاری تیرآهن تاکید می شود که از همان ابتدا انتخاب الکترود مناسب برای جوشکاری تیرآهن و تنظیم جریان صحیح، کیفیت نهایی کار را تضمین می کند.
مراحل کلی جوشکاری تیرآهن:
انتخاب الکترود مناسب برای جوشکاری تیرآهن یکی از مهم ترین مراحل در افزایش کیفیت و استحکام جوش تیرآهن است. بسته به ضخامت، شرایط محیطی و نوع اتصال، الکترودهای مختلفی به کار می روند. در ادامه انواع پرکاربردترین الکترودها معرفی می شوند:
| نوع الکترود | روش کار | مزایا | معایب | کاربرد |
|---|---|---|---|---|
| E6013 | ایجاد قوس نرم، مناسب برای کارهای سبک و عمومی | کارکرد آسان، پاشش کم، مناسب برای افراد نیمه حرفه ای | مقاومت کمتر در بارهای سنگین، ظاهر جوش متوسط | کارهای سبک ساختمانی، تمرین در اموزش جوشکاری تیرآهن |
| E7018 | الکترود قلیایی، نیازمند نگهداری در گرمکن مخصوص | جوش با کیفیت و مقاوم، استحکام بالا، مناسب برای بارهای سنگین | قیمت بالاتر، حساسیت به رطوبت | جوشکاری تیرآهن دوبل، اسکلت فلزی سنگین، پل ها و پروژه های حساس |
| E6010 / E6011 | ایجاد قوس نافذ، مناسب برای پاس ریشه | نفوذ زیاد، امکان استفاده در وضعیت های مختلف جوش | ظاهر جوش ضعیف، نیاز به مهارت بالا | لایه اول جوشکاری تیرآهن، اتصالات نیازمند نفوذ بالا |
| Low Alloy Electrodes (آلیاژی) | طراحی شده برای فولادهای خاص و شرایط محیطی سخت | مقاومت بالا در برابر حرارت و خوردگی | هزینه زیاد، نیاز به جوشکار حرفه ای | صنایع خاص، پروژه های صنعتی، تیرآهن های آلیاژی ویژه |
نتیجه گیری:
انتخاب نوع جوش مناسب برای تیرآهن، بستگی به عوامل متعددی دارد که شامل نوع تیرآهن، نیازهای استحکام، شرایط محیطی و نیازهای خاص پروژه است. در زیر به برخی از نکات مهمی که در انتخاب نوع جوش برای تیرآهن مد نظر قرار می گیرد، اشاره می شود:

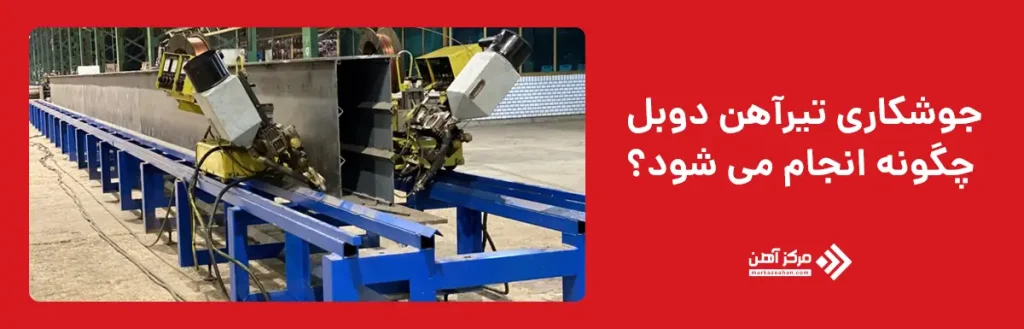

جوشکاری تیرآهن دوبل یکی از روش های مهم در اجرای اسکلت فلزی ساختمان است که برای افزایش استحکام سازه استفاده می شود. در این روش دو تیرآهن به صورت موازی کنار هم قرار می گیرند و با استفاده از جوشکاری تیرآهن دوبل به هم متصل می شوند. نحوه جوشکاری تیرآهن دوبل شامل تمیز کردن سطوح فلزی، انتخاب روش جوشکاری تیرآهن مناسب و اجرای جوش به صورت مستمر یا نقطه ای است. آموزش جوشکاری تیرآهن در این مرحله اهمیت زیادی دارد تا جوش تیرآهن مقاومت لازم را داشته باشد و سازه دچار ترک خوردگی یا ضعف نشود. رعایت روش صحیح جوشکاری اسکلت ساختمان باعث افزایش دوام و ایمنی سازه می شود.
نحوه اتصال دو تیرآهن به هم به عوامل متعددی بستگی دارد، از جمله نوع تیرآهن، ابعاد، بار وارد بر سازه و شرایط پروژه. برای اتصال تیرآهن ها معمولاً از جوشکاری تیرآهن یا پیچ و مهره استفاده می شود، ولی جوش تیرآهن رایج ترین و مطمئن ترین روش برای اتصالات دائمی است. در آموزش جوشکاری تیرآهن تأکید می شود که ابتدا سطح تیرآهن ها باید از زنگ زدگی و چربی پاک شود و سپس با رعایت فاصله مناسب و زاویه صحیح، جوشکاری تیرآهن انجام شود. قیمت جوشکاری تیرآهن و دستمزد جوشکاری تیرآهن بر اساس متراژ جوش و سختی کار تعیین می شود.
مزایای جوشکاری تیرآهن بسیار گسترده است و یکی از اصلی ترین دلایل استفاده از آن در اسکلت فلزی ساختمان محسوب می شود. جوش تیرآهن، اتصال مستحکم و دائمی ایجاد می کند که در تحمل بارهای سنگین بسیار موثر است. روش جوشکاری تیرآهن امکان اجرای سریع اتصالات در محل پروژه را فراهم می کند و باعث کاهش نیاز به پیچ و اتصالات مکانیکی می شود. همچنین آموزش جوشکاری تیرآهن به جوشکاران باعث می شود که جوش ها با کیفیت بالا و بدون نقص اجرا شوند. روش صحیح جوشکاری اسکلت ساختمان باعث افزایش ایمنی و دوام سازه می شود.
با وجود مزایای فراوان، جوشکاری تیرآهن معایبی نیز دارد که باید در نظر گرفته شود. جوش تیرآهن در صورت اجرای نادرست می تواند باعث ایجاد ترک یا کاهش مقاومت فلز شود. هزینه جوشکاری تیرآهن و دستمزد جوشکاری تیرآهن ممکن است نسبت به روش های مکانیکی بالاتر باشد، به ویژه در پروژه های بزرگ. همچنین، نیاز به تجهیزات تخصصی و رعایت نکات ایمنی باعث می شود که آموزش جوشکاری تیرآهن و انتخاب روش جوشکاری تیرآهن اهمیت زیادی پیدا کند. در نهایت، رعایت روش صحیح جوشکاری اسکلت ساختمان ضروری است تا معایب این روش به حداقل برسد.

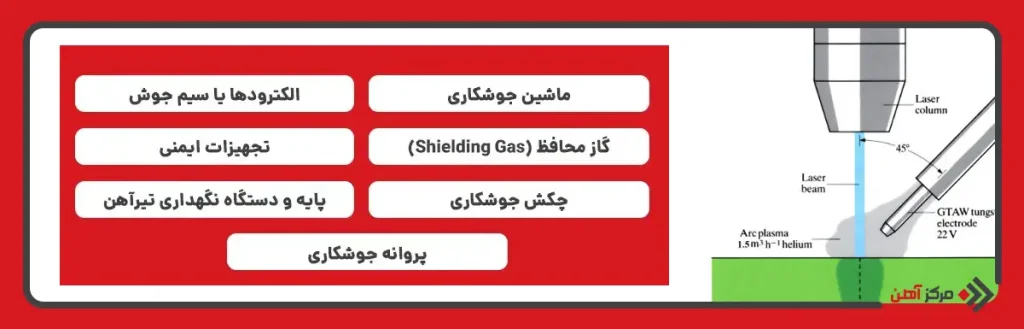

برای جوشکاری تیرآهن، نیاز به تجهیزات خاصی دارید. این تجهیزات براساس نوع جوشکاری و نیازهای پروژه ممکن است متغیر باشند. در ادامه لیستی از تجهیزاتی که ممکن است در جوشکاری تیرآهن نیاز باشد آورده شده است:
توجه داشته باشید که تجهیزات دقیق، ممکن است بستگی به نوع پروژه و استانداردهای هر منطقه داشته باشد. همچنین، همواره ایمنی و استفاده صحیح از تجهیزات برای جلوگیری از حوادث بسیار حائز اهمیت است.
بهتر است اصول زیر در حین جوشکاری تیرآهن رعایت شوند تا بهترین نتیجه بدست آید:
جمع بندی
جوشکاری تیرآهن به عنوان یک فرآیند حیاتی در ساخت سازه های فلزی و صنایع مختلف اهمیت بسیاری دارد. انتخاب مناسب ترین روش جوشکاری بر اساس نیازهای پروژه و شرایط محیطی امری حیاتی است. انواع روش های جوشکاری از جمله GTAW ، GMAW و SMAW با ویژگی ها و مزایا مختلفی همراه هستند. اطلاعات دقیق در مورد نکات ایمنی، تجهیزات مورد نیاز و نکات فنی مقدماتی برای جوشکاری تیرآهن از اهمیت ویژه ای برخوردارند. در نهایت، رعایت نکات مهم مانند تنظیم دما، انتخاب مناسب ترین جوش و استفاده ایمن از تجهیزات به دستیابی به اتصالات مستحکم و با کیفیت برای تیرآهن کمک می کند. از همراهی شما سپاسگزاریم.
سوالات متداول
جوشکاری قوس الکتریکی با الکترود دستی (SMAW) یا جوشکاری قوس محافظ گازی (MIG/MAG) برای تیرآهن مناسب است و استحکام بالایی ایجاد می کند.
الکترودهای روکشدار از نوع E7018 یا E6013 معمولاً برای جوشکاری تیرآهن فولادی استفاده می شوند.
استفاده از عینک و ماسک جوشکاری، دستکش و لباس ضد حرارت ضروری است و تهویه مناسب محیط رعایت شود.
بسته به شرایط پروژه، جوشکاری می تواند هم در کارگاه و هم در محل پروژه انجام شود، ولی کارگاه کنترل کیفیت بهتری دارد.
دستگاه جوش، الکترود مناسب، ماسک و دستکش، گیره و تجهیزات ایمنی، و تهویه مناسب برای کار ضروری است.
