شیر دیافراگمی چیست و چگونه کار می کند؟

شیر دیافراگمی یکی از مهم ترین تجهیزات کنترلی در خطوط انتقال سیالات است که برای قطع، وصل و کنترل جریان در صنایع مختلف استفاده می شود. این شیر به دلیل طراحی خاص خود، می تواند در محیط های حساس و سیالات خورنده عملکرد مناسبی داشته باشد. در ساختار این تجهیز، یک دیافراگم انعطاف پذیر وظیفه کنترل جریان را بر عهده دارد و همین موضوع باعث می شود نشتی سیال به حداقل برسد. به همین دلیل دیافراگم ولو در صنایع غذایی، دارویی، شیمیایی و حتی سیستم های بخار کاربرد زیادی دارد. همچنین در پروژه های صنعتی، هزینه اجرای خطوط فرایندی، اتصالات و تجهیزات تا حدی تحت تاثیر قیمت آهن قرار می گیرد و این موضوع می تواند روی انتخاب نوع شیرآلات صنعتی تاثیر داشته باشد.

دیافراگم ولو ها در مدل های مختلف دستی، پنوماتیک و برقی تولید می شوند و هرکدام برای شرایط خاصی مناسب هستند. این شیرها می توانند جریان سیالات مختلف را با دقت کنترل کنند و در بسیاری از خطوط صنعتی جایگزین بعضی شیرهای قدیمی شده اند. همچنین طراحی مسیر لوله کشی، نوع اتصال و حتی قیمت لوله می توانند روی هزینه نهایی سیستم تاثیر داشته باشند. به همین دلیل انتخاب درست شیر دیافراگمی اهمیت زیادی دارد. شناخت ساختار، متریال، نحوه عملکرد شیر دیافراگمی و شرایط کاری آن می تواند باعث افزایش راندمان سیستم و کاهش هزینه های تعمیرات شود. اگر می خواهید بدانید شیر دیافراگمی چیست، چه کاربردها و مزایا و معایبی دارد، از چه اجزایی تشکیل شده و چه عواملی بر قیمت آن تاثیر دارند، این مقاله مرکزآهن را از دست ندهید.

شیر دیافراگمی یا دیافراگم ولو چیست؟

شیر صنعتی دیافراگمی نوعی شیر کنترلی است که با استفاده از یک دیافراگم انعطاف پذیر، جریان سیال را قطع یا تنظیم می کند. در این مدل، دیافراگم بین بخش سیال و قسمت متحرک شیر قرار می گیرد و باعث می شود قطعات داخلی کمتر در تماس مستقیم با سیال باشند. همین ویژگی باعث شده شیر دیافراگمی برای سیالات خورنده، بهداشتی یا دارای ذرات معلق انتخاب مناسبی باشد. دیافراگم ولو چیست سوالی است که معمولا در صنایع فرایندی مطرح می شود، زیرا این شیر در مقایسه با بعضی مدل های رایج، ساختار متفاوتی دارد و عملکرد آن بر پایه انعطاف دیافراگم انجام می شود.

شیر دیافراگمی در مقایسه با بعضی مدل ها مانند شیر کروی عملکرد متفاوتی دارد. در شیر کروی معمولا کنترل جریان با حرکت مستقیم دیسک انجام می شود، اما در دیافراگم ولو، دیافراگم روی نشیمنگاه قرار می گیرد و مسیر عبور سیال را باز یا بسته می کند. همین ساختار باعث کاهش احتمال نشتی و آلودگی می شود. به همین دلیل شیر دیافراگمی استیل و شیر دیافراگمی استیل 316 در صنایع دارویی، غذایی و شیمیایی بسیار پرکاربرد هستند. همچنین بعضی مدل ها برای بخار و سیالات با دمای بالا طراحی می شوند و با نام شیر دیافراگمی بخار شناخته می شوند.

شیرهای دیافراگمی می توانند به صورت دستی، پنوماتیک یا برقی کنترل شوند و انتخاب هرکدام به نوع سیستم بستگی دارد. در بسیاری از خطوط اتوماتیک، دیافراگم ولو پنوماتیک و شیر دیافراگمی برقی استفاده می شود تا کنترل جریان با دقت بیشتری انجام شود. به همین دلیل شناخت انواع دیافراگم ولو و کاربردهای آنها قبل از خرید اهمیت زیادی دارد.

نحوه عملکرد شیر دیافراگمی

نحوه عملکرد شیر دیافراگمی بر اساس حرکت یک دیافراگم انعطاف پذیر انجام می شود. زمانی که عملگر شیر فعال می شود، دیافراگم به سمت نشیمنگاه حرکت می کند و مسیر عبور سیال را باز یا بسته می کند. این ساختار باعث می شود کنترل جریان با دقت مناسبی انجام شود و احتمال نشتی نیز کاهش پیدا کند. به همین دلیل دیافراگم کنترل ولو در بسیاری از صنایع حساس کاربرد زیادی دارد.

در بعضی سیستم ها، شیر دیافراگمی عملکردی مشابه شیر پروانه ای در کنترل جریان دارد، اما تفاوت اصلی در نحوه آب بندی و ساختار داخلی است. در شیر پروانه ای، یک دیسک داخل مسیر جریان می چرخد، اما در دیافراگم ولو، این دیافراگم است که روی نشیمنگاه قرار می گیرد و جریان را کنترل می کند. همین موضوع باعث می شود شیر دیافراگمی برای سیالات خورنده یا آلوده انتخاب مناسب تری باشد.

عملکرد این شیرها می تواند دستی یا اتوماتیک باشد. در مدل های دستی، اپراتور با چرخاندن فلکه دیافراگم را حرکت می دهد. اما در مدل های اتوماتیک مانند شیر دیافراگمی پنوماتیک یا شیر دیافراگمی برقی، عملگر با استفاده از هوا یا برق کنترل می شود. این موضوع باعث افزایش سرعت و دقت کنترل در خطوط صنعتی می شود.

در انتخاب دیافراگم ولو باید به عواملی مانند نوع سیال، فشار کاری، دما و کلاس ولو توجه شود. اگر کلاس فشاری شیر با شرایط سیستم هماهنگ نباشد، احتمال خرابی یا نشتی افزایش پیدا می کند. به همین دلیل بررسی مشخصات فنی و شرایط کاری قبل از خرید دیافراگم ولو اهمیت زیادی دارد.

اجزای شیر دیافراگمی

شیر دیافراگمی از بخش های مختلفی تشکیل شده است که هرکدام نقش مهمی در کنترل جریان سیال دارند. هماهنگی درست این قطعات باعث می شود شیر بتواند با دقت مناسب کار کند و نشتی را به حداقل برساند. مهم ترین ویژگی این شیر، جدا بودن بخش کنترلی از مسیر سیال است که باعث افزایش ایمنی و بهداشت در سیستم می شود. به همین دلیل دیافراگم ولو در صنایع حساس مانند دارویی، غذایی و شیمیایی کاربرد زیادی دارد.

اجزای اصلی شیر دیافراگمی شامل بدنه شیر، دیافراگم، عملگر و نشیمنگاه است. هرکدام از این بخش ها باید متناسب با نوع سیال و شرایط کاری انتخاب شوند. برای مثال در صنایع خورنده معمولا از شیر دیافراگمی استیل 316 استفاده می شود تا مقاومت بیشتری در برابر مواد شیمیایی ایجاد شود. همچنین جنس دیافراگم نیز باید بر اساس دما، فشار و نوع سیال انتخاب شود تا طول عمر مناسبی داشته باشد.

در بسیاری از خطوط صنعتی، خرابی یکی از این قطعات می تواند عملکرد کل سیستم را مختل کند. به همین دلیل بررسی وضعیت قطعات و سرویس دوره ای اهمیت زیادی دارد. همچنین انتخاب متریال مناسب و استفاده از برندهای با کیفیت می تواند باعث کاهش هزینه های تعمیرات و افزایش طول عمر شیر شود.

در ادامه، مهم ترین اجزای اصلی شیر دیافراگمی به صورت جداگانه بررسی می شوند.

بدنه شیر

بدنه شیر یکی از مهم ترین بخش های دیافراگم ولو است و وظیفه نگهداری قطعات داخلی و هدایت سیال را بر عهده دارد. این بخش باید در برابر فشار، دما و خوردگی مقاومت کافی داشته باشد تا بتواند در شرایط صنعتی عملکرد مناسبی ارائه دهد. به همین دلیل بدنه شیر دیافراگمی در متریال های مختلفی مانند چدن، فولاد، استیل و پلیمرهای صنعتی تولید می شود.

در صنایع غذایی و دارویی معمولا از شیر دیافراگمی استیل استفاده می شود، زیرا استیل مقاومت بالایی در برابر خوردگی دارد و به راحتی تمیز می شود. همچنین در محیط های شیمیایی و خورنده، استفاده از شیر دیافراگمی استیل 316 رایج تر است، چون این آلیاژ مقاومت بیشتری در برابر مواد شیمیایی دارد.

طراحی بدنه نیز اهمیت زیادی دارد. بعضی مدل ها دارای مسیر مستقیم هستند تا افت فشار کمتری ایجاد شود و بعضی دیگر برای کنترل دقیق تر جریان طراحی می شوند. انتخاب بدنه مناسب می تواند تاثیر مستقیمی روی عملکرد و طول عمر شیر داشته باشد. به همین دلیل هنگام خرید دیافراگم ولو باید به جنس و طراحی بدنه توجه ویژه ای شود.

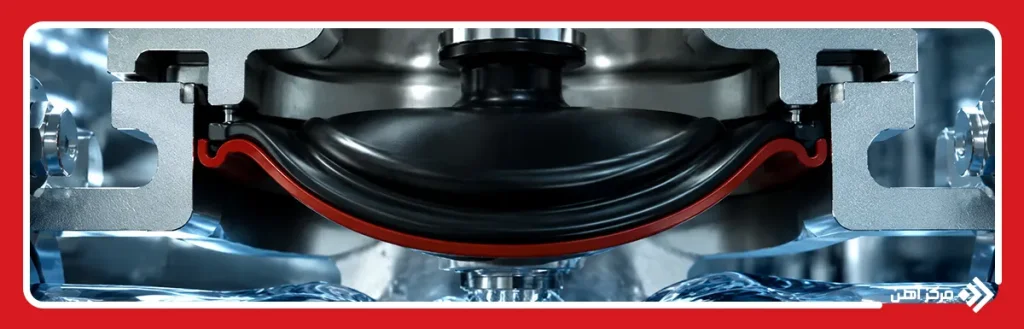

دیافراگم

دیافراگم مهم ترین بخش در شیر دیافراگمی است و وظیفه اصلی کنترل جریان را بر عهده دارد. این قطعه انعطاف پذیر بین عملگر و مسیر سیال قرار می گیرد و با حرکت خود باعث باز یا بسته شدن مسیر عبور سیال می شود. کیفیت و جنس دیافراگم تاثیر مستقیمی روی عملکرد شیر و میزان آب بندی آن دارد.

دیافراگم ها معمولا از لاستیک، PTFE، EPDM یا مواد مقاوم شیمیایی ساخته می شوند. انتخاب متریال مناسب به نوع سیال، دما و فشار کاری بستگی دارد. برای مثال در صنایع شیمیایی از دیافراگم هایی استفاده می شود که مقاومت بالایی در برابر اسیدها و مواد خورنده داشته باشند. در مقابل، در صنایع غذایی و دارویی بیشتر روی بهداشت و مقاومت در برابر آلودگی تمرکز می شود.

یکی از رایج ترین دلایل خرابی شیر دیافراگمی، فرسودگی یا پارگی دیافراگم است. اگر این قطعه به درستی انتخاب نشود یا در شرایط نامناسب کار کند، احتمال آسیب دیدن آن بیشتر می شود. به همین دلیل بررسی دوره ای وضعیت دیافراگم اهمیت زیادی دارد و می تواند از خرابی های بزرگ تر جلوگیری کند.

عملگر و سیستم کنترل

عملگر بخشی از شیر دیافراگمی است که وظیفه حرکت دادن دیافراگم را بر عهده دارد. این بخش می تواند دستی، پنوماتیک یا برقی باشد و انتخاب نوع آن به شرایط کاری سیستم بستگی دارد. در مدل های دستی، اپراتور با چرخاندن فلکه، دیافراگم را حرکت می دهد و جریان را کنترل می کند.

در صنایع اتوماتیک معمولا از شیر دیافراگمی پنوماتیک یا شیر دیافراگمی برقی استفاده می شود. در مدل پنوماتیک، هوای فشرده باعث حرکت عملگر می شود و در مدل برقی، موتور الکتریکی این کار را انجام می دهد. این سیستم ها می توانند سرعت و دقت کنترل را افزایش دهند و برای خطوط تولید خودکار گزینه مناسبی باشند.

سیستم کنترل باید با فشار، دما و نوع سیال هماهنگ باشد تا عملکرد مناسبی ارائه دهد. همچنین در بعضی صنایع از سنسورها و کنترلرهای پیشرفته استفاده می شود تا جریان سیال به صورت دقیق تنظیم شود. انتخاب درست عملگر می تواند تاثیر زیادی روی راندمان و طول عمر دیافراگم ولو داشته باشد.

نشیمنگاه شیر

نشیمنگاه شیر بخشی است که دیافراگم روی آن قرار می گیرد و مسیر جریان را آب بندی می کند. کیفیت این بخش تاثیر مستقیمی روی جلوگیری از نشتی دارد و اگر دچار آسیب یا خوردگی شود، عملکرد شیر مختل می شود. به همین دلیل متریال نشیمنگاه باید با نوع سیال و شرایط کاری هماهنگ باشد.

در بعضی مدل ها، نشیمنگاه از فلز ساخته می شود و در بعضی دیگر از پوشش های نرم و مقاوم استفاده می شود تا آب بندی بهتری ایجاد شود. انتخاب نوع مناسب به فشار کاری، دما و نوع سیال بستگی دارد. برای مثال در خطوط بهداشتی معمولا از طراحی هایی استفاده می شود که تمیزکاری راحت تری داشته باشند.

نشیمنگاه سالم باعث می شود شیر دیافراگمی بتواند جریان را به صورت کامل قطع کند و از نشتی جلوگیری شود. اگر این بخش فرسوده شود، حتی دیافراگم سالم نیز نمی تواند عملکرد مناسبی داشته باشد. به همین دلیل سرویس دوره ای و بررسی وضعیت نشیمنگاه اهمیت زیادی در افزایش عمر شیر دارد.

انواع دیافراگم ولو

انواع دیافراگم ولو بر اساس نوع عملگر، نحوه کنترل جریان و شرایط کاری دسته بندی می شوند. این شیرها می توانند به صورت دستی، پنوماتیک یا برقی کار کنند و هرکدام برای محیط ها و صنایع خاصی مناسب هستند. تفاوت در نوع عملکرد باعث شده دیافراگم ولو ها در خطوط ساده و همچنین سیستم های کاملا اتوماتیک کاربرد گسترده ای داشته باشند.

انتخاب نوع مناسب شیر دیافراگمی به عواملی مانند نوع سیال، فشار کاری، سرعت کنترل و میزان اتوماسیون سیستم بستگی دارد. برای مثال در خطوطی که کنترل دستی کافی است، مدل های دستی استفاده می شوند. اما در صنایع پیشرفته که نیاز به کنترل سریع و دقیق وجود دارد، معمولا از دیافراگم ولو پنوماتیک یا شیر دیافراگمی برقی استفاده می شود.

یکی از مزایای مهم این شیرها، آب بندی مناسب و جلوگیری از تماس مستقیم قطعات متحرک با سیال است. همین ویژگی باعث شده در صنایع شیمیایی، غذایی، دارویی و بخار کاربرد زیادی داشته باشند. همچنین بعضی مدل ها برای سیالات خورنده طراحی می شوند و از متریال مقاوم مانند استیل 316 یا پوشش های ضد خوردگی استفاده می کنند.

در ادامه، مهم ترین انواع دیافراگم ولو و ویژگی های هرکدام بررسی می شوند.

شیر دیافراگمی دستی

شیر دیافراگمی دستی یکی از ساده ترین و رایج ترین انواع دیافراگم ولو است که در آن کنترل جریان توسط اپراتور انجام می شود. در این مدل، اپراتور با چرخاندن فلکه یا دسته شیر، دیافراگم را به سمت نشیمنگاه حرکت می دهد و مسیر جریان را باز یا بسته می کند. این ساختار ساده باعث شده هزینه خرید و نگهداری این مدل نسبت به بعضی نمونه های اتوماتیک کمتر باشد.

شیر دیافراگمی دستی در بسیاری از خطوط آب، صنایع شیمیایی، سیستم های بخار و فرایندهای صنعتی استفاده می شود. این مدل برای کاربردهایی مناسب است که نیاز به تغییر مداوم و سریع جریان وجود ندارد. همچنین به دلیل سادگی ساختار، تعمیرات و سرویس آن راحت تر انجام می شود و هزینه نگهداری نسبتا پایینی دارد.

یکی از مهم ترین مزایای این مدل، عملکرد قابل اعتماد و عدم نیاز به تجهیزات جانبی مانند برق یا هوای فشرده است. البته در خطوط بزرگ و سیستم های اتوماتیک، کنترل دستی ممکن است سرعت و دقت کافی نداشته باشد. به همین دلیل در صنایع پیشرفته بیشتر از مدل های پنوماتیک و برقی استفاده می شود.

انتخاب شیر دیافراگمی دستی باید بر اساس فشار کاری، نوع سیال و جنس بدنه انجام شود. اگر سیال خورنده باشد، استفاده از شیر دیافراگمی استیل یا مدل های مقاوم در برابر مواد شیمیایی اهمیت زیادی دارد. همچنین بررسی کلاس فشاری و کیفیت دیافراگم می تواند روی طول عمر شیر تاثیر مستقیمی داشته باشد.

شیر دیافراگمی پنوماتیک

شیر دیافراگمی پنوماتیک یکی از پرکاربردترین مدل ها در خطوط اتوماتیک صنعتی است. در این نوع، عملگر شیر با استفاده از هوای فشرده کار می کند و می تواند دیافراگم را با سرعت و دقت بالا حرکت دهد. همین ویژگی باعث شده دیافراگم ولو پنوماتیک در صنایع غذایی، دارویی، شیمیایی و خطوط فرایندی حساس استفاده زیادی داشته باشد.

یکی از مهم ترین مزایای شیر دیافراگمی پنوماتیک، سرعت عملکرد بالا و امکان کنترل از راه دور است. این مدل می تواند به سیستم های کنترلی متصل شود و جریان سیال را به صورت خودکار تنظیم کند. همچنین چون عملگر با هوای فشرده کار می کند، در محیط های دارای خطر انفجار ایمنی بیشتری نسبت به بعضی مدل های برقی دارد.

این شیرها معمولا در خطوطی استفاده می شوند که نیاز به قطع و وصل سریع یا کنترل دقیق جریان وجود دارد. همچنین در صنایع بهداشتی، طراحی آنها به گونه ای است که تمیزکاری راحت تری داشته باشند و احتمال آلودگی کاهش پیدا کند. به همین دلیل در بسیاری از کارخانه های دارویی و غذایی، دیافراگم ولو پنوماتیک انتخاب اصلی محسوب می شود.

البته استفاده از این مدل نیاز به سیستم هوای فشرده دارد و در صورت افت فشار هوا، عملکرد شیر ممکن است مختل شود. به همین دلیل کیفیت کمپرسور و تجهیزات پنوماتیکی اهمیت زیادی دارد. همچنین سرویس دوره ای عملگر و دیافراگم می تواند باعث افزایش عمر مفید شیر شود.

شیر دیافراگمی برقی

شیر دیافراگمی برقی نوعی دیافراگم ولو است که با استفاده از موتور الکتریکی کنترل می شود. در این مدل، فرمان باز و بسته شدن شیر توسط سیستم کنترل یا اپراتور صادر می شود و موتور الکتریکی دیافراگم را حرکت می دهد. این ساختار باعث شده شیر دیافراگمی برقی در سیستم های هوشمند و خطوط اتوماتیک کاربرد گسترده ای پیدا کند.

یکی از مزایای مهم این مدل، امکان کنترل دقیق و اتصال آسان به سیستم های اتوماسیون صنعتی است. شیر دیافراگمی برقی می تواند به سنسورها، PLC و سیستم های مانیتورینگ متصل شود و جریان سیال را بر اساس شرایط فرایند تنظیم کند. همین ویژگی باعث افزایش دقت و کاهش خطای انسانی می شود.

این مدل در صنایع آب و فاضلاب، شیمیایی، غذایی و بعضی خطوط بخار استفاده می شود. همچنین در محیط هایی که دسترسی به هوای فشرده وجود ندارد، استفاده از عملگر برقی گزینه مناسب تری محسوب می شود. البته سرعت عملکرد بعضی مدل های برقی ممکن است از نمونه های پنوماتیک کمتر باشد.

در انتخاب شیر دیافراگمی برقی باید به توان موتور، ولتاژ کاری، کلاس حفاظتی و شرایط محیط توجه شود. اگر محیط دارای رطوبت یا گرد و غبار زیاد باشد، استفاده از مدل های مقاوم اهمیت بیشتری پیدا می کند. همچنین کیفیت سیستم کنترل و دیافراگم می تواند تاثیر زیادی روی عملکرد و طول عمر شیر داشته باشد.

کاربرد شیر دیافراگمی در صنعت

کاربرد شیر دیافراگمی در صنعت بسیار گسترده است و این شیر به دلیل آب بندی مناسب، مقاومت در برابر خوردگی و توانایی کنترل دقیق جریان، در بسیاری از خطوط فرایندی استفاده می شود. یکی از مهم ترین دلایل استفاده از دیافراگم ولو، جدا بودن بخش کنترلی از مسیر سیال است. همین ویژگی باعث می شود قطعات داخلی کمتر در معرض مواد خورنده یا آلوده قرار بگیرند و عمر مفید شیر افزایش پیدا کند.

در صنایع شیمیایی، دیافراگم ولو برای انتقال اسیدها، مواد خورنده و سیالات حساس استفاده می شود. همچنین در صنایع غذایی و دارویی، به دلیل امکان شستشو و رعایت استانداردهای بهداشتی، شیر دیافراگمی استیل کاربرد زیادی دارد. این مدل ها معمولا دارای سطح داخلی صاف هستند تا احتمال تجمع آلودگی کاهش پیدا کند.

شیر دیافراگمی بخار نیز در بعضی سیستم های حرارتی و خطوط بخار استفاده می شود. البته در این شرایط باید متریال دیافراگم و بدنه به گونه ای انتخاب شود که در برابر دمای بالا مقاومت کافی داشته باشند. همچنین در صنایع آب و فاضلاب، این شیرها برای کنترل جریان آب و مواد شیمیایی تصفیه کاربرد گسترده ای دارند.

استفاده از دیافراگم ولو فقط به صنایع بزرگ محدود نمی شود و در بسیاری از خطوط نیمه صنعتی و سیستم های کنترلی نیز دیده می شود. انتخاب درست متریال، نوع عملگر و کلاس فشاری می تواند تاثیر زیادی روی عملکرد و طول عمر این شیرها داشته باشد.

متریال های رایج در دیافراگم ولو

متریال مورد استفاده در ساخت دیافراگم ولو اهمیت بسیار زیادی دارد، زیرا این شیرها معمولا در تماس مستقیم با سیالات مختلف قرار می گیرند. انتخاب متریال مناسب باعث افزایش مقاومت در برابر خوردگی، دما و فشار می شود و می تواند عمر مفید شیر را بیشتر کند. به همین دلیل در صنایع مختلف از متریال های گوناگونی برای بدنه و دیافراگم استفاده می شود.

یکی از رایج ترین متریال ها، استیل ضد زنگ است. شیر دیافراگمی استیل به دلیل مقاومت بالا در برابر خوردگی و امکان شستشوی آسان، در صنایع غذایی، دارویی و شیمیایی بسیار پرکاربرد است. همچنین شیر دیافراگمی استیل 316 به دلیل داشتن مقاومت بیشتر در برابر مواد خورنده و محیط های اسیدی، در شرایط سخت صنعتی استفاده می شود.

در بعضی صنایع، از بدنه های چدنی یا فولادی استفاده می شود تا هزینه کاهش پیدا کند. همچنین برای سیالات بسیار خورنده، ممکن است از پوشش های پلاستیکی یا پلیمرهای مقاوم استفاده شود. انتخاب متریال دیافراگم نیز اهمیت زیادی دارد و معمولا از موادی مانند EPDM، PTFE و لاستیک های صنعتی استفاده می شود.

هر متریال ویژگی خاص خود را دارد و انتخاب آن باید بر اساس نوع سیال، فشار کاری، دما و شرایط محیط انجام شود. استفاده از متریال نامناسب می تواند باعث ترک خوردگی، نشتی و خرابی زودهنگام شیر شود. به همین دلیل هنگام خرید دیافراگم ولو باید مشخصات متریال به دقت بررسی شود.

مزایا و معایب شیر دیافراگمی

شیر دیافراگمی مزایای زیادی دارد که باعث شده در صنایع مختلف محبوبیت بالایی پیدا کند. یکی از مهم ترین مزایا، آب بندی مناسب و جلوگیری از نشتی است. چون دیافراگم مسیر سیال را به طور کامل جدا می کند، احتمال نشت مواد خورنده یا آلوده کاهش پیدا می کند. همین ویژگی باعث شده این شیر در صنایع حساس مانند غذایی و دارویی کاربرد زیادی داشته باشد.

مزیت دیگر، مقاومت مناسب در برابر سیالات خورنده و دارای ذرات معلق است. همچنین طراحی ساده بعضی مدل ها باعث می شود تمیزکاری و سرویس آنها راحت تر انجام شود. دیافراگم ولو ها در مدل های دستی، پنوماتیک و برقی تولید می شوند و این تنوع باعث شده بتوان از آنها در سیستم های مختلف استفاده کرد.

با این حال، شیر دیافراگمی معایبی نیز دارد. یکی از مهم ترین محدودیت ها، عمر محدود دیافراگم است. این قطعه به مرور زمان ممکن است در اثر فشار، حرارت یا مواد شیمیایی آسیب ببیند و نیاز به تعویض داشته باشد. همچنین بعضی مدل ها برای فشارهای بسیار بالا مناسب نیستند.

در بعضی شرایط، هزینه اولیه خرید دیافراگم ولو ممکن است از بعضی شیرهای ساده بیشتر باشد. اما در مقابل، عملکرد بهداشتی و آب بندی مناسب می تواند این هزینه را توجیه کند. انتخاب درست متریال و سرویس دوره ای می تواند بسیاری از مشکلات احتمالی این شیرها را کاهش دهد.

تفاوت دیافراگم ولو و کنترل ولو

تفاوت دیافراگم ولو و کنترل ولو یکی از موضوعات مهم در انتخاب تجهیزات کنترلی است. دیافراگم ولو نوعی شیر است که با استفاده از دیافراگم انعطاف پذیر جریان را کنترل می کند، اما کنترل ولو یک اصطلاح کلی برای شیرهای کنترلی مختلف است که می توانند با مکانیزم های متفاوت کار کنند.

دیافراگم ولو بیشتر برای قطع و وصل یا کنترل نسبی جریان در سیالات خورنده، بهداشتی و حساس استفاده می شود. در مقابل، کنترل ولو ها معمولا برای تنظیم دقیق فشار، دبی یا دما در سیستم های صنعتی طراحی می شوند و ممکن است ساختار پیچیده تری داشته باشند.

یکی از تفاوت های مهم، نوع آب بندی است. در شیر دیافراگمی، دیافراگم نقش اصلی در آب بندی را دارد و باعث جدا شدن کامل سیال از قطعات متحرک می شود. اما در بسیاری از کنترل ولو ها، قطعات داخلی مستقیما با سیال در تماس هستند. همین موضوع باعث می شود دیافراگم ولو برای صنایع بهداشتی و خورنده انتخاب مناسب تری باشد.

البته در بعضی خطوط صنعتی، از دیافراگم کنترل ولو برای کنترل دقیق جریان استفاده می شود و این مدل ها می توانند ترکیبی از ویژگی های دیافراگم ولو و کنترل ولو را ارائه دهند. انتخاب مناسب به نوع فرایند، فشار کاری و دقت کنترل مورد نیاز بستگی دارد.

نکات مهم هنگام خرید دیافراگم ولو

خرید دیافراگم ولو باید با دقت زیادی انجام شود، زیرا انتخاب اشتباه می تواند باعث نشتی، کاهش راندمان و افزایش هزینه های تعمیرات شود. یکی از مهم ترین نکات هنگام انتخاب شیر دیافراگمی، نوع سیال است. اگر سیال خورنده باشد، باید از متریال مقاوم مانند شیر دیافراگمی استیل یا شیر دیافراگمی استیل 316 استفاده شود تا بدنه و دیافراگم در برابر مواد شیمیایی آسیب نبینند.

فشار و دمای کاری نیز اهمیت زیادی دارند. هر دیافراگم ولو دارای محدوده مشخصی از فشار و دما است و اگر شرایط سیستم از این محدوده بیشتر باشد، احتمال خرابی دیافراگم افزایش پیدا می کند. به همین دلیل بررسی کلاس فشاری و مشخصات فنی قبل از خرید اهمیت زیادی دارد. در سیستم های بخار نیز باید از شیر دیافراگمی بخار استفاده شود که برای دماهای بالاتر طراحی شده باشد.

نوع عملگر نیز باید بر اساس شرایط سیستم انتخاب شود. در خطوط ساده، مدل های دستی ممکن است کافی باشند، اما در سیستم های اتوماتیک معمولا از شیر دیافراگمی پنوماتیک یا شیر دیافراگمی برقی استفاده می شود. همچنین سرعت عملکرد، دقت کنترل و شرایط محیطی روی انتخاب نوع عملگر تاثیر دارند.

یکی دیگر از نکات مهم، کیفیت برند و خدمات پس از فروش است. استفاده از قطعات با کیفیت می تواند عمر مفید شیر را افزایش دهد و هزینه های نگهداری را کاهش دهد. همچنین هنگام خرید دیافراگم ولو بهتر است به امکان تامین قطعات یدکی و تعویض آسان دیافراگم توجه شود تا در آینده مشکل تامین قطعه ایجاد نشود.

عوامل موثر بر قیمت دیافراگم ولو

قیمت دیافراگم ولو به عوامل مختلفی بستگی دارد و نمی توان برای همه مدل ها یک قیمت ثابت در نظر گرفت. یکی از مهم ترین عوامل، جنس بدنه و دیافراگم است. برای مثال شیر دیافراگمی استیل 316 معمولا قیمت بیشتری نسبت به مدل های چدنی یا فولادی دارد، زیرا مقاومت بالاتری در برابر خوردگی و مواد شیمیایی ارائه می دهد.

نوع عملگر نیز تاثیر زیادی روی قیمت دارد. مدل های دستی معمولا ارزان تر هستند، اما دیافراگم ولو پنوماتیک و شیر دیافراگمی برقی به دلیل داشتن عملگرهای پیشرفته و سیستم های کنترلی، قیمت بیشتری دارند. همچنین اندازه شیر و کلاس فشاری آن می تواند هزینه نهایی را افزایش دهد.

برند سازنده و کیفیت قطعات نیز از عوامل مهم هستند. بعضی برندهای معتبر از متریال مقاوم تر و فناوری های پیشرفته تری استفاده می کنند و همین موضوع باعث افزایش قیمت می شود. البته در بسیاری از پروژه ها، پرداخت هزینه بیشتر برای خرید شیر با کیفیت می تواند باعث کاهش هزینه های تعمیرات و افزایش طول عمر سیستم شود.

شرایط بازار و هزینه مواد اولیه نیز روی قیمت دیافراگم ولو تاثیر دارند. تغییرات قیمت فلزات، هزینه حمل و نقل و نوسانات بازار می توانند باعث تغییر قیمت این تجهیزات شوند. به همین دلیل هنگام خرید بهتر است علاوه بر قیمت اولیه، کیفیت ساخت، شرایط کاری و هزینه نگهداری نیز بررسی شوند تا انتخاب بهتری انجام شود.

شیر دیافراگمی یا دیافراگم ولو یکی از مهم ترین شیرآلات صنعتی برای کنترل جریان سیالات است که به دلیل آب بندی مناسب، مقاومت در برابر خوردگی و عملکرد بهداشتی، در صنایع مختلف کاربرد گسترده ای دارد. این شیرها در مدل های دستی، پنوماتیک و برقی تولید می شوند و هرکدام برای شرایط خاصی مناسب هستند.

نحوه عملکرد شیر دیافراگمی بر پایه حرکت دیافراگم انعطاف پذیر انجام می شود و همین ساختار باعث کاهش نشتی و جلوگیری از تماس مستقیم قطعات متحرک با سیال می شود. همچنین استفاده از متریال های مقاوم مانند استیل 316 می تواند دوام شیر را در محیط های خورنده افزایش دهد. در زمان خرید دیافراگم ولو باید به نوع سیال، فشار، دما، نوع عملگر، متریال و کلاس فشاری توجه شود.
