کمانش یا خمیدگی تیرآهن چگونه رخ می‌دهد؟

کمانش یا خمیدگی تیرآهن یک پدیده مکانیکی است که در مهندسی عمران و سازه اهمیت داشته و به تغییر شکل تیرآهن به شکل خم یا کمان شده اشاره دارد. این پدیده زمانی رخ می دهد که به تیرآهن نیروها یا تنش هایی اعمال می شود که از حد مقاومت آن بیشتر است. کمانش تیرآهن پدیده ای بسیار مهم بوده زیرا ممکن است باعث ضعف سازه ها شود و در بلندمدت به ایمنی سازه آسیب برساند.

برای جلوگیری از کمانش تیرآهن، مهندسان سازه از محاسبات و طراحی های مناسب برای انتخاب ابعاد و متریال تیرآهن استفاده می کنند. همچنین، تکنیک های تقویت سازه مانند افزودن بندهای فلزی و استفاده از مهندسی سازه پیشرفته می تواند به کاهش کمانش و افزایش استحکام سازه ها کمک کند. با ما باشید تا در ادامه با دلایل بیشتر این پدیده و روش های جلوگیری از آن آشنا شویم.

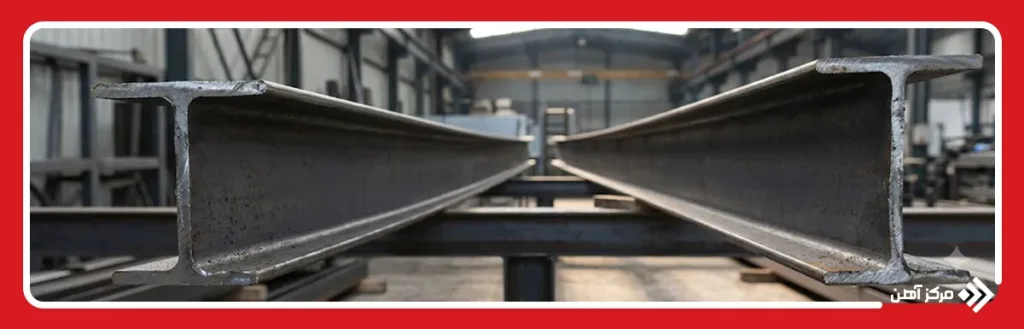

کمانش تیرآهن چیست؟

به زبان ساده، خمیدگی یا کمانش تیرآهن به وضعیتی اطلاق می شود که تیرآهن پایداری خود را از دست می دهد و به شکل خم یا کمان شده تغییر می کند. این مسئله زمانی به وجود می آید که نیروها یا تنش های مختلف به تیرآهن اعمال شده و باعث انحراف آن از شکل اصلی می شوند. همان طور که ذکر شد، خمیدگی تیرآهن یا Buckling در معماری و اندازه گیری سازه ها بسیار مهم بوده، زیرا ممکن است باعث ضعف و ناتوانی سازه شود و در بلندمدت به ایمنی آن آسیب برساند.

این موضوع می تواند به عوامل مختلفی از جمله تنش های ناشی از بارگذاری، عوامل محیطی مانند دما و رطوبت و همچنین مشخصات و مقاومت تیرآهن مرتبط شود. برای جلوگیری از این پدیده لازم است از محاسبات و طراحی های مناسب برای انتخاب ابعاد و جنس مناسب تیرآهن استفاده شود. دلایل زیادی برای رخداد خمیدگی تیرآهن مطرح شده که در ادامه به بررسی برخی از آن ها می پردازیم.

دلایل خمیدگی یا کمانش تیرآهن

کمانش تیرآهن در اثر عوامل مختلفی رخ می دهد و می تواند موجب خروج عضو فولادی از وضعیت تعادل و ایجاد تغییر شکل جانبی، پیچشی یا موضعی شود. مهم ترین عوامل موثر بر کمانش تیرآهن عبارت اند از:

بارگذاری فشاری و خمشی: اعمال نیروی فشاری یا ترکیب فشار و خمش می تواند پایداری تیرآهن را کاهش دهد. اگر مقدار بار از ظرفیت بحرانی عضو بیشتر شود، تیرآهن ممکن است پیش از رسیدن فولاد به مقاومت نهایی دچار کمانش شود.

محل اعمال نیرو: محل وارد شدن بار بر رفتار تیرآهن تاثیر زیادی دارد. اعمال بار خارج از مرکز، بالاتر از مرکز برش یا در نقاط فاقد مهار جانبی می تواند موجب افزایش خمش، پیچش و احتمال کمانش جانبی پیچشی شود.

مشخصات مکانیکی و هندسی تیرآهن: نوع مقطع، ممان اینرسی، شعاع ژیراسیون، مدول الاستیسیته و نحوه توزیع فولاد در بال و جان، ظرفیت عضو را در برابر کمانش تعیین می کنند. مقاومت تسلیم بالاتر به تنهایی برای جلوگیری از کمانش کافی نیست.

ابعاد و طول آزاد تیرآهن: هرچه طول آزاد عضو بیشتر باشد، لاغری افزایش یافته و ظرفیت کمانش کاهش پیدا می کند. در مقابل، افزایش ممان اینرسی و شعاع ژیراسیون مقطع می تواند مقاومت عضو را بیشتر کند. تیرآهن هاش به دلیل بال های پهن تر و توزیع مناسب تر سطح مقطع، در برخی جهت ها سختی بیشتری دارد؛ با این حال عملکرد آن باید بر اساس طول، محور بارگذاری و شرایط مهاربندی بررسی شود.

نبود مهاربندی جانبی: اگر بال فشاری تیر به وسیله سقف، تیر فرعی یا بادبند مهار نشده باشد، احتمال جابه جایی جانبی و پیچش مقطع افزایش می یابد. طول مهارنشده یکی از مهم ترین پارامترهای کنترل کمانش جانبی پیچشی است.

شرایط محیطی و خوردگی: تغییرات شدید دما می تواند تنش های حرارتی ایجاد کند و خوردگی نیز با کاهش ضخامت بال و جان، سختی و ظرفیت باربری مقطع را کم کند. رطوبت بیشتر از طریق تشدید خوردگی بر احتمال کمانش اثر می گذارد و معمولا عامل مستقیم آن محسوب نمی شود.

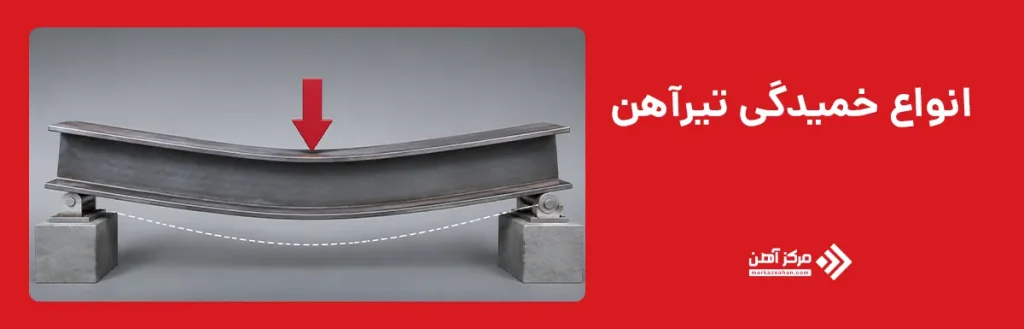

انواع خمیدگی تیرآهن

خمیدگی و ناپایداری تیرآهن فقط به معنی انحنای ظاهری عضو فولادی نیست، بلکه می تواند حاصل ترکیب تنش های فشاری، خمشی، برشی و پیچشی باشد. نوع مقطع، طول آزاد عضو، نحوه مهار جانبی، ضخامت بال و جان، محل اعمال بار و کیفیت اتصال تیر به سایر اجزای سازه، تعیین می کنند که تیرآهن تحت بارگذاری به چه شکلی تغییر فرم دهد. شناخت دقیق انواع کمانش و خمیدگی، به مهندس طراح کمک می کند ظرفیت واقعی عضو را پیش از رسیدن به حالت حدی نهایی ارزیابی کند. این موضوع هنگام انتخاب مقاطع بال پهن و بررسی قیمت تیرآهن هاش نیز اهمیت دارد؛ زیرا تنها وزن یا ابعاد مقطع ملاک مناسبی برای انتخاب نیست و پایداری عضو در برابر مودهای مختلف کمانش باید هم زمان کنترل شود.

کمانش جانبی پیچشی تیرآهن

کمانش جانبی پیچشی زمانی رخ می دهد که تیر تحت لنگر خمشی، به صورت هم زمان در راستای جانبی جابه جا شده و حول محور طولی خود دوران کند. در یک تیر با مقطع I شکل، بال فشاری تمایل دارد از صفحه اصلی خمش خارج شود؛ زیرا این بال مانند یک عضو فشاری باریک عمل می کند و در صورت نبود مهار جانبی کافی، پایداری خود را از دست می دهد. خروج بال فشاری از راستای اولیه، موجب چرخش جان و در نهایت پیچش کل مقطع می شود.

احتمال وقوع این پدیده با افزایش طول مهارنشده تیر، کاهش سختی پیچشی مقطع و افزایش لنگر خمشی بیشتر می شود. محل اعمال بار نیز اثر قابل توجهی دارد. اگر بار بالاتر از مرکز برش مقطع وارد شود، گشتاور پیچشی مضاعفی ایجاد می کند و تیر زودتر به حالت ناپایدار می رسد. در مقابل، مهار جانبی بال فشاری به وسیله سقف، بادبند، تیرهای فرعی یا اتصالات مناسب، طول موثر کمانش را کاهش می دهد.

در مقاطع دارای سوراخ های متوالی، مانند تیرهای شبکه یا لانه زنبوری، توزیع سختی خمشی و پیچشی در طول عضو یکنواخت نیست. به همین دلیل در زمان ارزیابی قیمت تیرآهن لانه زنبوری باید هزینه های مربوط به تقویت جان، کنترل کمانش جانبی و اجرای اتصالات پایدار نیز در نظر گرفته شود. این نوع تیرها در صورت طراحی نادرست، ممکن است پیش از دستیابی به ظرفیت خمشی اسمی، بر اثر ناپایداری جانبی پیچشی دچار افت مقاومت شوند.

کمانش موضعی بال تیرآهن

کمانش موضعی بال زمانی اتفاق می افتد که بخشی از بال تحت تنش فشاری، بدون آنکه کل تیر ناپایدار شود، از صفحه اصلی خود خارج شده و به صورت موج دار تغییر شکل دهد. بال تیرآهن از ورق های طره ای تشکیل شده است که از دو طرف جان امتداد دارند. اگر نسبت عرض آزاد بال به ضخامت آن از حد مجاز بیشتر باشد، ورق بال پیش از آنکه فولاد به ظرفیت تسلیم کامل برسد، مستعد کمانش موضعی خواهد بود.

این رفتار بیشتر در مقاطع لاغر مشاهده می شود؛ یعنی مقاطعی که اجزای ورقی آن ها نسبت عرض به ضخامت بالایی دارند. در ناحیه لنگر مثبت، بال بالایی معمولا تحت فشار قرار می گیرد و در ناحیه لنگر منفی، بال پایینی می تواند فشاری شود. بنابراین محل وقوع کمانش موضعی به علامت و توزیع لنگر خمشی وابسته است.

کمانش بال باعث کاهش سطح موثر مقطع، افت سختی خمشی و تمرکز تنش در محل اتصال بال به جان می شود. این پدیده همچنین می تواند زمینه ایجاد تغییر شکل های پلاستیک موضعی و ترک در جوش یا ناحیه اتصال را فراهم کند. در تحلیل اقتصادی عضو فولادی، توجه صرف به قیمت آهن کافی نیست؛ زیرا استفاده از مقطع سبک تر با بال نازک ممکن است هزینه خرید اولیه را کاهش دهد، اما به دلیل نیاز به ورق تقویتی، مهاربندی بیشتر یا محدود شدن ظرفیت باربری، هزینه نهایی پروژه را افزایش دهد.

برای جلوگیری از این نوع ناپایداری، باید نسبت عرض به ضخامت بال مطابق ضوابط طراحی محدود شود. افزایش ضخامت بال، کاهش عرض آزاد آن، استفاده از سخت کننده های مناسب یا انتخاب مقاطع فشرده تر، از راهکارهای اصلی کنترل کمانش موضعی بال هستند.

کمانش موضعی جان تیرآهن

کمانش موضعی جان به ناپایداری صفحه جان در یک ناحیه محدود گفته می شود. جان تیرآهن وظیفه اصلی انتقال نیروی برشی و بخشی از تنش های خمشی را بر عهده دارد. هنگامی که ارتفاع آزاد جان نسبت به ضخامت آن زیاد باشد، این صفحه باریک ممکن است تحت اثر تنش های فشاری، برشی یا ترکیبی از آن ها به صورت موج دار تغییر شکل دهد.

یکی از حالت های رایج، کمانش برشی جان است. در این وضعیت، تنش های اصلی فشاری که با زاویه تقریبی ۴۵ درجه نسبت به محور تیر ایجاد می شوند، موجب ناپایداری صفحه جان خواهند شد. پس از کمانش اولیه، در برخی تیرهای ورق ساخته، جان می تواند از طریق میدان کششی قطری بخشی از بار را همچنان منتقل کند؛ اما این رفتار فقط در صورت وجود سخت کننده های عرضی، اتصال مناسب جان به بال ها و شکل پذیری کافی قابل اتکا است.

نوع دیگر، کمانش فشاری جان در نزدیکی تکیه گاه ها یا زیر بارهای متمرکز است. در این نقاط، تنش فشاری موضعی ممکن است موجب چین خوردگی، لهیدگی یا کمانش جان شود. به همین دلیل معمولا در محل واکنش های بزرگ، بارهای متمرکز و اتصال تیرهای فرعی، از سخت کننده های قائم استفاده می شود.

ضخامت جان، فاصله سخت کننده ها، ارتفاع مقطع، شدت نیروی برشی و کیفیت جوش اتصال جان به بال، مهم ترین عوامل موثر بر این پدیده هستند. کمانش موضعی جان می تواند ظرفیت برشی تیر را به میزان محسوسی کاهش دهد، حتی اگر بال ها هنوز در محدوده الاستیک قرار داشته باشند.

کمانش کلی عضو فولادی

کمانش کلی زمانی رخ می دهد که تمام طول عضو فولادی یا بخش بزرگی از آن به صورت یکپارچه از وضعیت تعادل اولیه خارج شود. برخلاف کمانش موضعی که فقط در بال یا جان دیده می شود، در کمانش کلی محور طولی عضو تغییر شکل قابل توجهی پیدا می کند. این حالت بیشتر در اعضای تحت فشار محوری، تیرستون ها و اعضایی که هم زمان تحت فشار و خمش قرار دارند مشاهده می شود.

بار بحرانی کمانش کلی به سختی خمشی عضو، طول موثر، شرایط تکیه گاهی و شعاع ژیراسیون مقطع وابسته است. بر اساس مفهوم کمانش اویلر، هرچه طول موثر عضو بیشتر و سختی خمشی آن کمتر باشد، بار بحرانی کاهش می یابد. البته در اعضای واقعی، تنش پسماند، کجی اولیه، خطای نصب، ناهمگنی مصالح و خروج بار از مرکز باعث می شوند کمانش زودتر از حالت ایده آل اتفاق بیفتد.

کمانش کلی می تواند به صورت خمشی حول محور قوی یا ضعیف، پیچشی یا خمشی پیچشی رخ دهد. در مقاطع I شکل، محور ضعیف معمولا حساس تر است؛ زیرا شعاع ژیراسیون کمتری دارد. در مقاطع باز و نامتقارن نیز احتمال کمانش پیچشی یا خمشی پیچشی افزایش پیدا می کند.

کنترل این پدیده با کاهش طول آزاد عضو، استفاده از مهاربندهای جانبی، افزایش ممان اینرسی مقطع، اصلاح شرایط اتصال و انتخاب مقطع متناسب با محور بحرانی انجام می شود. در طراحی حرفه ای، ظرفیت عضو فقط بر اساس مقاومت تسلیم فولاد تعیین نمی شود، بلکه اثر لاغری، ناکاملی هندسی و اندرکنش نیروی محوری و لنگر خمشی نیز باید در محاسبات لحاظ شود.

روش‌های جلوگیری از کمانش تیرآهن

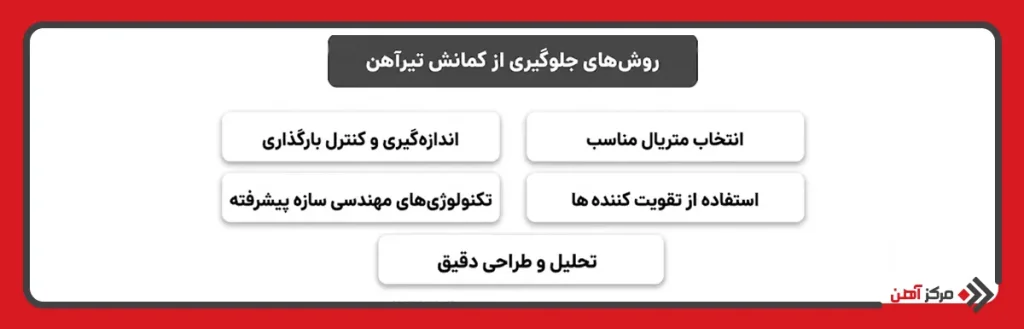

برای جلوگیری از کمانش و تغییر شکل بیش از حد تیرآهن باید عوامل موثر بر پایداری عضو، از جمله طول آزاد، نوع مقطع، شرایط تکیه گاهی، نحوه بارگذاری و میزان مهاربندی جانبی، در مرحله طراحی و اجرا بررسی شوند. مهم ترین روش های کنترل کمانش تیرآهن عبارت اند از:

انتخاب مقطع مناسب: انتخاب تیرآهن فقط بر اساس مقاومت تسلیم فولاد انجام نمی شود، بلکه مشخصات هندسی مقطع مانند ممان اینرسی، شعاع ژیراسیون، ضخامت بال و جان و ظرفیت پیچشی نیز باید بررسی شوند. مقطعی که سختی کافی در محور بحرانی داشته باشد، مقاومت بیشتری در برابر کمانش نشان می دهد. مشخصات فنی و کیفیت مقطع می توانند بر قیمت تیرآهن تاثیر بگذارند، اما معیار اصلی انتخاب باید ایمنی و انطباق با محاسبات سازه ای باشد.

کاهش طول آزاد عضو: هرچه طول مهارنشده تیرآهن بیشتر باشد، احتمال کمانش جانبی و پیچشی افزایش می یابد. استفاده از تیرهای فرعی، مهاربندهای جانبی، دیافراگم ها و اتصال مناسب بال فشاری به سقف می تواند طول آزاد عضو را کاهش دهد و پایداری آن را افزایش دهد.

کنترل مقدار و محل بارگذاری: بارهای متمرکز، خارج از مرکز یا اعمال شده بالاتر از مرکز برش مقطع می توانند موجب افزایش پیچش و ناپایداری تیر شوند. توزیع مناسب بار، جلوگیری از اضافه بار و پیش بینی محل صحیح انتقال نیروها نقش مهمی در کاهش احتمال کمانش دارد.

استفاده از سخت کننده ها و ورق های تقویتی: در محل تکیه گاه ها، بارهای متمرکز یا نواحی دارای نیروی برشی زیاد می توان از سخت کننده های قائم و افقی استفاده کرد. همچنین در صورت نیاز، تقویت بال یا جان با ورق فولادی می تواند سختی و ظرفیت عضو را افزایش دهد. نوع، ضخامت و محل نصب این اجزا باید بر اساس محاسبات مهندسی تعیین شود.

کنترل نسبت عرض به ضخامت بال و جان: بال یا جان بیش از حد نازک ممکن است پیش از رسیدن مقطع به ظرفیت اسمی، دچار کمانش موضعی شود. رعایت محدودیت های لاغری اجزای مقطع و انتخاب تیرآهن فشرده یا غیرلاغر، از روش های موثر برای جلوگیری از این نوع ناپایداری است.

طراحی دقیق اتصالات: اتصالات ضعیف یا انعطاف پذیر می توانند امکان دوران، جابه جایی جانبی و پیچش تیر را افزایش دهند. طراحی مناسب پیچ ها، جوش ها، ورق های اتصال و نشیمن ها باعث انتقال صحیح نیرو و تامین مهار لازم برای تیرآهن می شود.

جلوگیری از خوردگی و کاهش ضخامت مقطع: خوردگی موجب کاهش سطح مقطع، ضخامت بال و جان و در نتیجه افت سختی و مقاومت عضو می شود. استفاده از پوشش محافظ، رنگ ضدخوردگی، گالوانیزه کردن و بازرسی دوره ای می تواند از کاهش ظرفیت تیرآهن جلوگیری کند.

تحلیل و طراحی سازه ای دقیق: کنترل کمانش جانبی پیچشی، کمانش موضعی بال و جان، خیز تیر و اندرکنش نیروهای محوری و خمشی باید مطابق ضوابط طراحی انجام شود. مدل سازی صحیح شرایط تکیه گاهی، طول موثر و بارهای وارد بر سازه، احتمال بروز خطا در انتخاب مقطع را کاهش می دهد.

نشانه های خمیدگی و کمانش تیرآهن

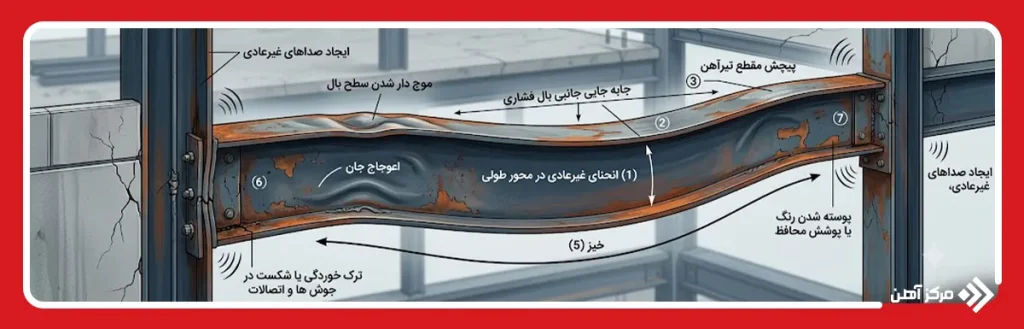

خمیدگی و کمانش تیرآهن معمولا پیش از گسیختگی کامل، با نشانه های هندسی و رفتاری مشخصی همراه است. برخی از این علائم با مشاهده مستقیم قابل تشخیص هستند، اما تشخیص دقیق تر به اندازه گیری تغییر شکل، کنترل اتصالات و مقایسه وضعیت عضو با نقشه های اجرایی نیاز دارد. مهم ترین نشانه های خمیدگی و کمانش تیرآهن عبارت اند از:

ایجاد انحنای غیرعادی در محور طولی تیرآهن: تغییر شکل محسوس تیر به سمت بالا، پایین یا راستای جانبی می تواند نشان دهنده تجاوز خیز از حدود مجاز یا آغاز ناپایداری کلی عضو باشد. این انحنا معمولا در میانه دهانه، نواحی دارای لنگر خمشی زیاد یا بخش های فاقد مهار جانبی بیشتر دیده می شود.

جابه جایی جانبی بال فشاری: حرکت بال فشاری به خارج از صفحه اصلی خمش، یکی از مهم ترین علائم کمانش جانبی پیچشی است. در این حالت، بال تیر از راستای مستقیم خارج شده و ممکن است همراه با آن، کل مقطع حول محور طولی دوران کند.

پیچش مقطع تیرآهن: اگر بال های تیر دیگر در یک صفحه افقی قرار نداشته باشند یا جان مقطع از حالت قائم خارج شود، احتمال وقوع پیچش وجود دارد. این وضعیت می تواند ناشی از اعمال بار خارج از مرکز، مهاربندی ناکافی یا کاهش سختی پیچشی مقطع باشد.

موج دار شدن سطح بال: ایجاد چین، برآمدگی یا فرورفتگی های موضعی روی بال فشاری نشانه کمانش موضعی بال است. این تغییر شکل معمولا در مقاطع دارای بال نازک و نسبت عرض به ضخامت بالا رخ می دهد و می تواند پیش از تسلیم کامل مقطع ظاهر شود.

چین خوردگی یا اعوجاج جان: موج دار شدن جان، به ویژه در نزدیکی تکیه گاه ها، زیر بارهای متمرکز یا بین سخت کننده ها، می تواند نشان دهنده کمانش برشی یا فشاری جان باشد. در موارد شدید، خطوط مورب تغییر شکل روی صفحه جان مشاهده می شوند.

افزایش غیرعادی خیز تیر: افزایش تدریجی یا ناگهانی خیز نسبت به مقدار محاسباتی، نشانه کاهش سختی موثر عضو است. اگر خیز پس از برداشتن بار باقی بماند، احتمال ورود فولاد به محدوده تغییر شکل پلاستیک یا ایجاد آسیب دائمی وجود دارد.

ترک خوردگی یا شکست در جوش ها و اتصالات: کمانش و تغییر شکل تیر می تواند نیروهای ثانویه قابل توجهی به جوش ها، پیچ ها، ورق های اتصال و سخت کننده ها وارد کند. ترک در ناحیه جوش، شل شدن پیچ ها یا تغییر شکل ورق اتصال از علائم پیشرفت ناپایداری عضو محسوب می شود.

پوسته شدن رنگ یا پوشش محافظ: تمرکز تغییر شکل در یک ناحیه ممکن است موجب ترک خوردن، جدا شدن یا پوسته شدن رنگ و پوشش ضدخوردگی شود. این علامت به تنهایی اثبات کننده کمانش نیست، اما می تواند محل تمرکز تنش یا تغییر شکل پلاستیک را مشخص کند.

ایجاد صداهای غیرعادی هنگام بارگذاری: صداهایی مانند تق تق، شکست ناگهانی یا اصطکاک فلز با اجزای مجاور ممکن است ناشی از لغزش اتصال، تغییر شکل سریع مقطع یا جابه جایی مهاربندها باشند. چنین صداهایی باید همراه با کنترل فوری عضو فولادی بررسی شوند.

تغییر وضعیت اجزای متصل به تیر: ترک خوردن دیوارهای مجاور، تغییر تراز سقف، گیر کردن درها، جدا شدن پوشش سقف یا جابه جایی تیرهای فرعی می تواند نتیجه تغییر شکل بیش از حد تیر اصلی باشد. این نشانه ها معمولا بیانگر آن هستند که اثر خمیدگی از خود تیر فراتر رفته و به سایر اجزای سازه منتقل شده است.

خطرات کمانش تیرآهن برای سازه

کمانش تیرآهن باعث می شود عضو فولادی پیش از رسیدن مصالح به مقاومت تسلیم اسمی، ظرفیت باربری خود را از دست بدهد. با شروع ناپایداری، تغییر شکل جانبی یا پیچشی عضو به سرعت افزایش پیدا می کند و در نتیجه سختی خمشی، ظرفیت تحمل لنگر و توان انتقال نیروی برشی کاهش می یابد. این افت مقاومت می تواند موجب افزایش خیز سقف، تغییر تراز اجزای سازه، ترک خوردگی دیوارها، آسیب به اتصالات و انتقال پیش بینی نشده بار به اعضای مجاور شود. در کمانش موضعی بال یا جان نیز سطح موثر مقطع کاهش می یابد و تمرکز تنش در نواحی حساس، احتمال تسلیم موضعی، پارگی جوش یا لهیدگی جان را افزایش می دهد.

خطر اصلی زمانی ایجاد می شود که ناپایداری یک تیر، به خرابی زنجیره ای در سایر بخش های سازه منجر شود. اگر تیر کمانش یافته بخشی از سیستم باربر اصلی باشد، از دست رفتن ظرفیت آن می تواند موجب اضافه بار در تیرهای کناری، ستون ها و اتصالات شده و زمینه فروریزش موضعی یا حتی پیشرونده سازه را فراهم کند. کمانش همچنین شکل پذیری مورد انتظار عضو را کاهش می دهد؛ به همین دلیل سازه ممکن است در برابر بارهای ناگهانی، ارتعاش، زلزله یا افزایش بار بهره برداری، رفتاری ترد و غیرقابل پیش بینی داشته باشد. بنابراین مشاهده هرگونه پیچش، اعوجاج، خیز غیرعادی یا موج دار شدن بال و جان باید به عنوان یک هشدار جدی سازه ای در نظر گرفته شود.
