ورق آلومینیوم سوراخدار(پانچ شده) چیست و چه مزایایی دارد؟

ورق آلومینیوم سوراخدار یکی از محصولات مهندسی شده فلزی است که با ایجاد مجموعه ای منظم یا سفارشی از سوراخ ها روی ورق آلومینیوم تولید می شود و همزمان می تواند وظایفی مانند عبور هوا، نور، صوت، سیال، کاهش وزن و ایجاد پوشش محافظ را انجام دهد. این محصول که با نام ورق آلومینیوم پانچ شده نیز شناخته می شود، به دلیل وزن کم، مقاومت مناسب در برابر خوردگی و قابلیت شکل دهی در صنایع معماری، تهویه، ماشین سازی، تجهیزات صنعتی و دکوراسیون کاربرد دارد. هنگام ارزیابی اقتصادی این محصول، تنها مقایسه آن با قیمت آهن یا سایر فلزات کافی نیست، زیرا آلیاژ، ضخامت، درصد سطح باز، نوع پانچ و عملیات تکمیلی نیز بر هزینه نهایی اثر دارند. در ادامه بررسی می کنیم ورق آلومینیومی سوراخ دار دقیقا چیست، چه انواعی دارد، چگونه انتخاب می شود و استفاده از آن در چه شرایطی مزیت فنی ایجاد می کند.

ورق آلومینیوم سوراخدار (پانچ شده) چیست؟

ورق آلومینیوم سوراخدار یا Perforated Aluminum Sheet ورقی تخت از آلومینیوم یا یکی از آلیاژهای آن است که بخش مشخصی از سطح آن بر اساس یک الگوی هندسی به وسیله فرآیند پانچ مکانیکی، پرس CNC، قالب های چند سنبه ای یا در برخی کاربردهای خاص برش لیزری سوراخ می شود. برخلاف یک ورق ساده، رفتار مهندسی ورق سوراخدار تنها تابع ضخامت و خواص آلیاژ نیست؛ قطر سوراخ، شکل سوراخ، فاصله مرکز تا مرکز سوراخ ها یا Pitch، آرایش ردیف ها، عرض ناحیه بدون پانچ در لبه ها و درصد فضای باز نیز روی مقاومت مکانیکی، افت فشار هوا، عبور نور و شکل پذیری آن تاثیر می گذارند. به همین دلیل دو ورق با ضخامت و آلیاژ یکسان اما الگوی پانچ متفاوت می توانند عملکرد کاملا متفاوتی داشته باشند. قیمت ورق نیز در این محصول باید همراه با هزینه فرآیند سوراخکاری، پرت مواد، پیچیدگی الگو و عملیات سطحی ارزیابی شود.

در طراحی ورق آلومینیومی پانچ شده، اصطلاح Open Area اهمیت ویژه ای دارد و نشان می دهد چه درصدی از سطح ورق به فضای خالی تبدیل شده است. افزایش Open Area معمولا عبور هوا، نور یا صوت را بیشتر می کند، اما در مقابل سطح موثر فلز برای تحمل تنش کاهش می یابد. همچنین فاصله کم سوراخ ها ممکن است در زمان پانچ باعث تغییر شکل موضعی، موج دار شدن ورق یا کاهش صلبیت شود. انتخاب آلیاژ نیز باید متناسب با فرآیند تولید باشد؛ بعضی گریدهای آلومینیوم شکل پذیری بالاتری دارند و برای پانچ گسترده مناسب ترند، در حالی که آلیاژهای سخت تر در برابر تغییر شکل مقاوم تر هستند اما ممکن است به نیروی پرس بیشتری نیاز داشته باشند. لبه سوراخ ها نیز باید از نظر Burr یا پلیسه کنترل شود، زیرا وجود پلیسه می تواند در کاربردهای دکوراتیو، فیلتراسیون یا تماس انسانی مشکل ایجاد کند.

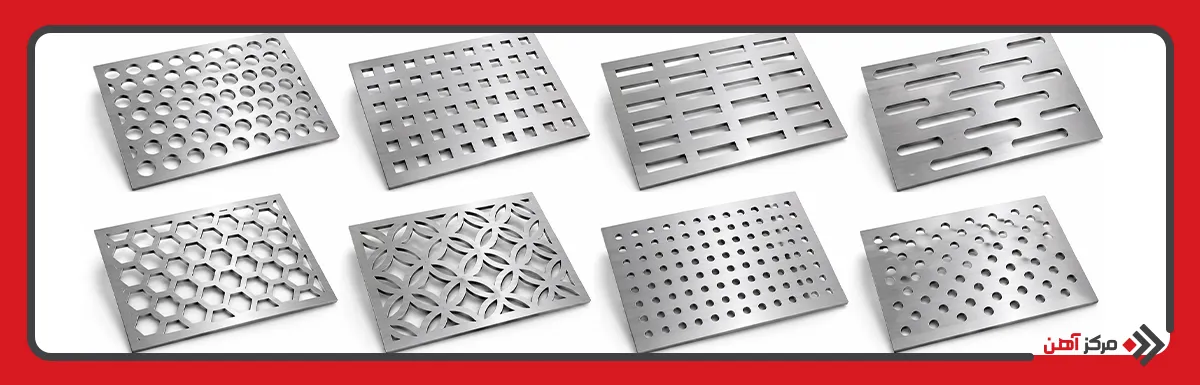

انواع ورق آلومینیوم سوراخدار

تقسیم بندی انواع ورق آلومینیوم سوراخ دار معمولا بر اساس شکل سوراخ، نحوه آرایش سوراخ ها و کاربرد مورد انتظار انجام می شود. انتخاب الگوی مناسب فقط جنبه ظاهری ندارد و مستقیما بر استحکام باقیمانده ورق، درصد سطح باز، قابلیت عبور هوا و حتی رفتار آن در زمان خمکاری تاثیر دارد. قیمت ورق آلومینیوم نیز ممکن است با پیچیده تر شدن الگوی پانچ، کاهش سرعت تولید یا افزایش نیاز به قالب اختصاصی تغییر کند.

• ورق آلومینیوم با سوراخ گرد: Round Hole رایج ترین الگوی پانچ است و به دلیل توزیع مناسب تنش، تولید سریع و امکان دستیابی به درصدهای مختلف فضای باز در تهویه، فیلتراسیون، محافظ تجهیزات و نما استفاده می شود.
• ورق آلومینیوم با سوراخ مربعی: Square Hole فضای باز بیشتری نسبت به بسیاری از الگوهای گرد با ابعاد مشابه ایجاد می کند و در کاربردهایی که عبور جریان یا ظاهر شبکه ای اهمیت دارد مورد استفاده قرار می گیرد.
• ورق آلومینیوم با سوراخ مستطیلی: Rectangular Hole برای کنترل جهت عبور هوا، طراحی های معماری و تجهیزاتی که نیاز به دهانه کشیده دارند مناسب است و نسبت طول به عرض سوراخ باید با جهت بارگذاری ورق هماهنگ شود.
• ورق آلومینیوم با سوراخ لوبیایی: Slotted Hole دارای شکاف های کشیده با انتهای منحنی است و در صفحات تهویه، غربالگری و قطعاتی که به سطح باز زیاد در یک جهت مشخص نیاز دارند کاربرد دارد.
• ورق آلومینیوم با سوراخ شش ضلعی: Hexagonal Hole در صورت طراحی مناسب می تواند درصد فضای باز بالایی ایجاد کند و برای برخی صفحات تهویه، تجهیزات صنعتی و طرح های دکوراتیو انتخاب می شود.
• ورق آلومینیوم با پانچ تزئینی: Decorative Perforation از اشکال هندسی، چند ضلعی یا طرح های سفارشی تشکیل می شود و بیشتر در نمای ساختمان، سقف کاذب، پارتیشن و عناصر معماری کاربرد دارد.
• ورق با آرایش مستقیم: Straight Pattern سوراخ ها را در ردیف ها و ستون های هم راستا قرار می دهد و برای طرح های منظم و کاربردهایی که راستای خطوط اهمیت دارد مناسب است.
• ورق با آرایش زیگزاگی: Staggered Pattern سوراخ ها را با جابجایی ردیف های مجاور ایجاد می کند و در بسیاری از طراحی ها امکان دستیابی به Open Area بالاتر و توزیع یکنواخت تر سوراخ ها را فراهم می سازد.

نوع ورق آلومینیوم سوراخدار	شکل سوراخ	ویژگی اصلی	میزان فضای باز	کاربرد رایج
سوراخ گرد	دایره ای	تولید آسان و توزیع مناسب تنش	متوسط تا زیاد	تهویه، فیلتر، نما و محافظ تجهیزات
سوراخ مربعی	مربع	ایجاد سطح باز مناسب با ظاهر منظم	زیاد	تهویه، دکوراسیون و تجهیزات صنعتی
سوراخ مستطیلی	مستطیل	امکان کنترل جهت عبور جریان	متوسط تا زیاد	معماری، تهویه و پوشش تجهیزات
سوراخ لوبیایی	کشیده با انتهای گرد	عبور بیشتر در یک جهت مشخص	زیاد	غربالگری، تهویه و تجهیزات صنعتی
سوراخ شش ضلعی	شش ضلعی	امکان ایجاد Open Area بالا	زیاد تا بسیار زیاد	تهویه، نما و کاربردهای دکوراتیو
پانچ تزئینی	هندسی و سفارشی	آزادی بالا در طراحی ظاهری	وابسته به طرح	نما، سقف کاذب و پارتیشن
آرایش مستقیم	ردیف های هم راستا	ظاهر منظم و هندسه ساده	وابسته به قطر و Pitch	تجهیزات صنعتی و طراحی های منظم
آرایش زیگزاگی	ردیف های جابجا شده	توزیع یکنواخت تر سوراخ ها و سطح باز بالا	معمولا بیشتر	تهویه، فیلتر و صفحات صنعتی

مزایا و معایب ورق آلومینیوم سوراخ دار چیست؟

ارزیابی این محصول باید همزمان بر پایه خواص آلومینیوم و اثر حذف بخشی از سطح ورق انجام شود. انواع ورق آلومینیوم در حالت ساده می توانند مقاومت، شکل پذیری و رفتار سطحی متفاوتی داشته باشند، اما پس از پانچ، هندسه سوراخ ها نیز به یکی از پارامترهای اصلی عملکرد تبدیل می شود. به همین دلیل ورق سوراخدار ممکن است در یک کاربرد گزینه ای بسیار کارآمد و در کاربرد دیگر نامناسب باشد.

مزایای ورق آلومینیوم سوراخ دار:

• وزن کمتر نسبت به ورق آلومینیومی بدون سوراخ با ابعاد مشابه
• مقاومت مناسب در برابر خوردگی جوی
• امکان عبور کنترل شده هوا و گاز
• قابلیت عبور یا فیلتر کردن نور
• مناسب برای ساخت صفحات آکوستیکی
• تنوع زیاد در شکل و ابعاد سوراخ
• قابلیت تولید الگوهای سفارشی
• ظاهر مناسب برای کاربردهای معماری
• امکان رنگ آمیزی و پوشش دهی سطح
• قابلیت آنودایز کردن در بسیاری از گریدها
• ماشین کاری و شکل دهی مناسب
• امکان کنترل درصد فضای باز
• قابلیت استفاده به عنوان محافظ تجهیزات
• نسبت استحکام به وزن مطلوب

معایب ورق آلومینیوم سوراخ دار:

• کاهش سطح موثر باربر نسبت به ورق کامل
• احتمال تغییر شکل در پانچ های متراکم
• امکان ایجاد پلیسه در لبه سوراخ ها
• نیاز به قالب اختصاصی برای برخی الگوها
• حساسیت بیشتر به تمرکز تنش در الگوهای نامناسب
• کاهش صلبیت با افزایش بیش از حد Open Area
• نیاز به کنترل دقیق در خمکاری پس از پانچ
• احتمال افزایش هزینه در طرح های سفارشی و پیچیده

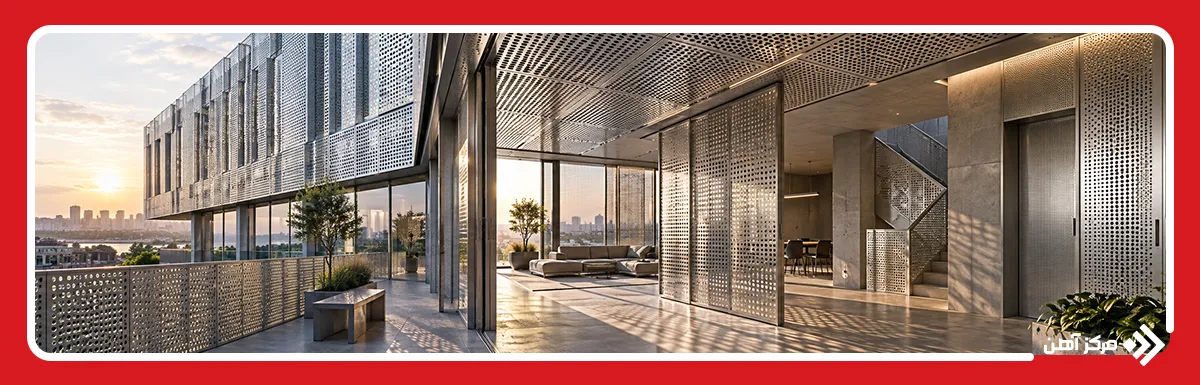

کاربرد ورق آلومینیوم سوراخدار (پانچ شده)

کاربرد ورق آلومینیومی سوراخ دار زمانی معنا پیدا می کند که یک صفحه فلزی علاوه بر پوشش یا حفاظت، باید بخشی از هوا، نور، صدا یا ذرات را نیز از خود عبور دهد. وزن پایین آلومینیوم باعث شده این محصول به ویژه در سازه های سبک و تجهیزاتی که کاهش جرم اهمیت دارد مورد توجه قرار گیرد. در ادامه به شما خواهیم گفت کاربرد ورق آلومینیوم چیست؟ و چرا نوع سوراخدار آن در برخی پروژه ها نسبت به ورق ساده عملکرد مناسب تری ارائه می دهد.

کاربردهای ساختمانی و معماری:

• نمای دوم ساختمان و Facade
• پوسته های مشبک کنترل کننده نور
• سقف کاذب
• پارتیشن های داخلی
• جان پناه و پوشش تزئینی
• صفحات سایه انداز
• پوشش تاسیسات ساختمان
• دکوراسیون داخلی
• پنل های آکوستیک
• پوشش کانال های تهویه

کاربردهای صنعتی:

• محافظ فن و تجهیزات دوار
• صفحات ورودی و خروجی هوا
• قطعات سیستم های تهویه صنعتی
• صفحات فیلتر و پیش فیلتر
• محافظ ماشین آلات
• سینی و صفحات نگهدارنده
• تجهیزات خشک کن صنعتی
• صفحات جداکننده
• صنایع غذایی با طراحی متناسب
• تجهیزات صوتی و بلندگو
• صنعت خودرو و حمل و نقل
• صنایع روشنایی
• تجهیزات الکترونیکی و تابلوها
• ماشین آلات بسته بندی
• صفحات غربالگری سبک

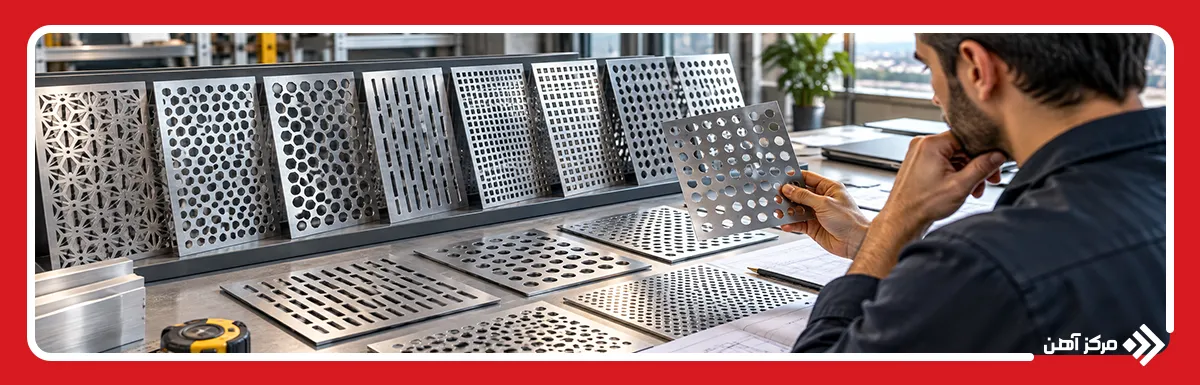

عوامل موثر بر انتخاب ورق آلومینیوم سوراخ دار

انتخاب ورق آلومینیوم پانچ شده نباید فقط بر اساس شکل ظاهری یا قطر سوراخ انجام شود. طراح باید همزمان بار مکانیکی، میزان عبور مورد نیاز، محدودیت وزن، شرایط خوردگی، روش نصب و فرآیندهای بعدی مانند خمکاری یا رنگ آمیزی را بررسی کند. یکی از خطاهای متداول در انتخاب ورق سوراخدار این است که Open Area بالا بدون توجه به افت صلبیت انتخاب شود یا قطر سوراخ صرفا بر اساس زیبایی تعیین گردد. چهار پارامتر زیر بیشترین تاثیر را بر عملکرد نهایی دارند.

ضخامت ورق

ضخامت ورق تعیین کننده مهمی در صلبیت خمشی، مقاومت در برابر ضربه، قابلیت شکل دهی و رفتار ورق هنگام پانچ است. ورق نازک وزن پایین تری دارد و برای پوشش های سبک یا کاربردهای دکوراتیو مناسب است، اما اگر فاصله نقاط تکیه گاهی زیاد باشد ممکن است دچار لرزش یا تغییر شکل شود. ورق ضخیم تر ظرفیت تحمل بار بیشتری ایجاد می کند، ولی نیروی مورد نیاز برای پانچ و وزن نهایی را افزایش می دهد. نسبت میان ضخامت ورق و قطر سوراخ نیز اهمیت دارد؛ ایجاد سوراخ های بسیار کوچک در ورق ضخیم می تواند فشار زیادی به سنبه و قالب وارد کند و کیفیت لبه سوراخ را کاهش دهد. بنابراین ضخامت باید متناسب با اندازه پانچ و ظرفیت فرآیند تولید انتخاب شود.

نوع و اندازه سوراخ ها

شکل سوراخ روی درصد فضای باز، مسیر جریان، تمرکز تنش و ظاهر محصول تاثیر مستقیم دارد. سوراخ گرد معمولا انتخابی متعادل برای تولید صنعتی است، در حالی که سوراخ های لوبیایی امکان ایجاد جریان جهت دار یا دهانه بلندتر را فراهم می کنند. در کاربردهای فیلتراسیون، قطر سوراخ باید بر اساس ابعاد ذرات تعیین شود؛ در تهویه، میزان سطح باز و افت فشار اهمیت بیشتری دارد. سوراخ های بزرگ معمولا جریان را تسهیل می کنند، اما شبکه فلزی بین سوراخ ها را باریک تر می سازند. شکل سوراخ همچنین در زمان خمکاری اهمیت دارد، زیرا قرار گرفتن پانچ های کشیده در راستای نامناسب نسبت به خط خم می تواند احتمال تمرکز تنش و تغییر شکل نامطلوب را افزایش دهد.

درصد فضای باز ورق

درصد فضای باز یا Open Area نسبت مساحت کل سوراخ ها به مساحت سطح مورد بررسی است. این پارامتر در طراحی ورق های تهویه، صفحات آکوستیکی، محافظ فن، فیلتر و نمای مشبک بسیار مهم است. Open Area بیشتر معمولا عبور هوا یا نور را افزایش می دهد، اما ماده کمتری برای تحمل بار باقی می گذارد. علاوه بر درصد فضای باز، نحوه توزیع آن نیز مهم است؛ دو ورق ممکن است Open Area مشابهی داشته باشند اما به دلیل تفاوت در قطر و Pitch سوراخ ها، مقاومت و ظاهر متفاوتی نشان دهند. بنابراین درصد فضای باز باید همراه با فاصله سوراخ ها، عرض Ligament یا نوار فلزی باقی مانده میان سوراخ ها و نوع بارگذاری تحلیل شود.

شرایط محیطی و نوع کاربرد

محیط کار مشخص می کند کدام آلیاژ، پوشش سطحی و ضخامت برای ورق آلومینیومی پانچ شده مناسب است. در فضای داخلی خشک، الزامات خوردگی محدودتر است، اما در نمای خارجی، مناطق مرطوب، محیط های صنعتی یا مجاورت مواد شیمیایی باید مقاومت خوردگی آلیاژ با دقت بیشتری بررسی شود. تماس آلومینیوم با فلزات متفاوت نیز در حضور الکترولیت می تواند احتمال خوردگی گالوانیکی یا Galvanic Corrosion را افزایش دهد؛ بنابراین نوع پیچ، فریم و اتصالات باید با ورق سازگار باشد. در کاربردهای معماری علاوه بر دوام، یکنواختی رنگ، نوع آنودایز، پوشش پودری و کیفیت لبه های پانچ اهمیت دارد. در محیط های صنعتی نیز دما، لرزش، احتمال ضربه و نحوه نظافت باید در تصمیم گیری لحاظ شوند.
