ورق a516 چیست؟ انواع، کاربرد و مشخصات

ورق A516 یکی از شناخته شده ترین ورق های فولادی مورد استفاده در ساخت مخازن تحت فشار است که براساس استاندارد ASTM تولید می شود و در گروه فولادهای کربن – منگنزی یا فولادهای فریتی قرار دارد. این ورق به دلیل برخورداری از استحکام مناسب، چقرمگی بالا و عملکرد قابل اعتماد در شرایط دمایی متوسط تا پایین، جایگاه ویژه ای در صنایع مختلف به دست آورده است. فولاد ASTM A516 در گریدهای 55، 60، 65 و 70 تولید می شود که در میان آن ها گرید 70 به دلیل تعادل مطلوب میان مقاومت مکانیکی و جوش پذیری، بیشترین کاربرد را دارد. در کنار مشخصات فنی، عوامل اقتصادی و نوسانات قیمت آهن نیز از موضوعاتی هستند که هنگام انتخاب این ورق برای پروژه های صنعتی مورد توجه قرار می گیرند.

ورق A516-Gr.70 به صورت گسترده در ساخت تجهیزات حساس و تحت فشار مورد استفاده قرار می گیرد و حضور آن را می توان در صنایع نفت، گاز، پتروشیمی، نیروگاهی و حتی برخی سازه های دریایی و معدنی مشاهده کرد. این ورق در سیستم های لوله کشی صنعتی، مخازن ذخیره سازی، بویلرها و تجهیزات تحت فشار که ایمنی و دوام اهمیت بالایی دارند، عملکرد قابل اطمینانی ارائه می دهد. انتخاب صحیح گرید، شناخت خواص مکانیکی و بررسی مشخصات فنی این محصول نقش مهمی در بهره وری و کاهش هزینه های پروژه دارد. در ادامه مقاله، با انواع گریدها، مشخصات فنی، کاربردها و ویژگی های مهم ورق A516 بیشتر آشنا می شویم.

ورق a516 چیست؟

ورق A516 نوعی ورق فولادی کربن – منگنزی مطابق استاندارد ASTM A516 است که برای ساخت مخازن تحت فشار، بویلرها و تجهیزاتی طراحی شده که در معرض فشار بالا و دماهای متوسط تا پایین قرار دارند. اگر این سوال مطرح باشد که a516 چیست، باید گفت این محصول به دلیل چقرمگی مناسب، مقاومت مکانیکی مطلوب و قابلیت جوشکاری بالا، یکی از مهم ترین ورق های مخزنی در صنایع فرآیندی محسوب می شود.

مشخصات ورق a516 شامل استحکام کششی مناسب، کنترل دقیق ترکیب شیمیایی و عملکرد قابل اعتماد در شرایط کاری حساس است که باعث شده این ورق در پروژه های صنعتی سنگین کاربرد گسترده ای داشته باشد. بررسی قیمت ورق a516 نیز معمولا برای صنایع نفت، گاز و پتروشیمی اهمیت زیادی دارد؛ زیرا ضخامت، گرید، ابعاد و برند تولیدکننده می توانند روی هزینه نهایی این محصول تاثیر مستقیم بگذارند. این ورق در چهار گرید 55، 60، 65 و 70 تولید می شود که هرکدام سطح مشخصی از مقاومت و خواص مکانیکی را ارائه می دهند. ورق a516 گرید 60 و ورق a516 gr 60 به دلیل تعادل میان استحکام، شکل پذیری و جوش پذیری در بسیاری از تجهیزات تحت فشار مورد استفاده قرار می گیرند.

در حالی که ورق a516 گرید 70 به عنوان رایج ترین گرید، مقاومت بالاتری داشته و برای شرایط کاری سنگین تر انتخاب می شود. در مقایسه با برخی فولادهای مخزنی دیگر، A516 عملکرد بهتری از نظر جذب انرژی و کاهش احتمال شکست ترد دارد و همین موضوع آن را به گزینه ای قابل اعتماد در صنایع حساس تبدیل کرده است. همچنین مانند سایر فولادهای صنعتی، تغییرات بازار و قیمت ورق آلیاژی می تواند بر روند خرید و انتخاب این ورق تاثیرگذار باشد.

انواع ورق A516

ورق A516 براساس میزان استحکام و خواص مکانیکی در چند گرید مختلف تولید می شود تا پاسخگوی نیاز صنایع گوناگون باشد. هر گرید با توجه به مقاومت کششی، چقرمگی و شرایط کاری مورد انتظار، برای کاربردهای خاصی در مخازن تحت فشار، بویلرها و تجهیزات فرآیندی مورد استفاده قرار می گیرد. شناخت تفاوت این گریدها در انتخاب صحیح محصول و افزایش ایمنی تجهیزات اهمیت زیادی دارد.

ورق a516 گرید 55

ورق A516 گرید 55 پایین ترین سطح استحکام را در میان گریدهای این خانواده دارد و بیشتر برای تجهیزاتی به کار می رود که فشار عملیاتی پایین تر و شرایط کاری سبک تری دارند. این گرید از شکل پذیری و قابلیت فرم دهی مناسبی برخوردار است و در برخی مخازن ذخیره و تجهیزات کم فشار مورد استفاده قرار می گیرد. هرچند مقاومت آن نسبت به گریدهای بالاتر کمتر است، اما در پروژه هایی که نیاز به استحکام بسیار بالا وجود ندارد، گزینه ای اقتصادی محسوب می شود.

ورق a516 گرید ۶۰

ورق a516 گرید ۶۰ یکی از گریدهای پرکاربرد این استاندارد است که تعادل مناسبی میان استحکام، انعطاف پذیری و جوش پذیری ایجاد می کند. این گرید برای ساخت مخازن تحت فشار، تجهیزات حرارتی و برخی خطوط انتقال سیالات صنعتی کاربرد دارد و در شرایطی استفاده می شود که مقاومت بیشتری نسبت به گرید 55 مورد نیاز باشد. بسیاری از مهندسان این گرید را برای پروژه هایی با فشار متوسط انتخاب می کنند.

ورق a516 گرید 65

ورق a516 گرید 65 از نظر استحکام کششی و مقاومت تسلیم در سطح بالاتری نسبت به گرید 60 قرار دارد و برای تجهیزات صنعتی با تنش و فشار بیشتر مناسب است. این ورق در صنایع نفت، گاز و پتروشیمی کاربرد فراوانی دارد و توانایی تحمل شرایط کاری سخت تر را فراهم می کند. با وجود افزایش مقاومت، همچنان قابلیت جوشکاری مطلوب خود را حفظ کرده و برای ساخت تجهیزات سنگین انتخاب قابل اعتمادی است.

ورق a516 گرید 70

ورق a516 گرید 70 رایج ترین و شناخته شده ترین گرید خانواده A516 است که بیشترین استحکام را در میان گریدهای استاندارد این محصول ارائه می دهد. این ورق در ساخت بویلرها، مخازن فشار بالا، مبدل های حرارتی و تجهیزات حساس صنعتی کاربرد گسترده دارد.

گرید ورق A516	مقاومت کششی	مقاومت تسلیم	جوش پذیری	کاربرد رایج
A516 Gr 55	پایین تر	کمتر	بسیار خوب	مخازن و تجهیزات کم فشار
A516 Gr 60	متوسط	متوسط	بسیار خوب	مخازن فشار متوسط و تجهیزات حرارتی
A516 Gr 65	بالا	بالا	خوب	صنایع نفت، گاز و پتروشیمی
A516 Gr 70	بسیار بالا	بالا	خوب	بویلر، مخازن فشار بالا و تجهیزات حساس

همان طور که جدول نشان می دهد، تفاوت اصلی گریدهای A516 در سطح استحکام و محدوده کاربرد آن ها است. با افزایش گرید، مقاومت مکانیکی نیز بیشتر می شود و امکان استفاده از ورق در شرایط سخت تر فراهم می گردد. به همین دلیل انتخاب گرید مناسب باید براساس فشار کاری، دمای سرویس، الزامات طراحی و نوع تجهیز انجام شود تا عملکرد و ایمنی سیستم تضمین شود. اگر این سوال مطرح باشد که ورق مخصوص بویلر چیست، باید گفت ورق A516 گرید 70 یکی از مهم ترین گزینه ها برای این کاربرد به شمار می رود؛ زیرا علاوه بر مقاومت بالا، از چقرمگی و جوش پذیری مناسبی نیز برخوردار است.

آنالیز ورق a516

خواص مکانیکی فولادها به مقدار، نوع و نحوه توزیع عناصر آلیاژی حساس است و همین موضوع نقش مهمی در تعیین عملکرد آن ها در شرایط کاری مختلف دارد. مشخصات ورق A516 Gr.70 تا حد زیادی تحت تاثیر ترکیب شیمیایی و عناصر آلیاژی موجود در آن قرار دارد. کنترل دقیق این عناصر باعث ایجاد تعادل میان استحکام، چقرمگی، جوش پذیری و مقاومت در برابر فشار می شود. مهم ترین عناصر آلیاژی و تاثیر آن ها بر خواص ورق A516 در ادامه بررسی شده است.

1 – کربن C (حدود 0.22 wt%)

کربن مهم ترین عنصر آلیاژی در فولادهای کربنی محسوب می شود و نقش اصلی در افزایش استحکام و سختی فولاد دارد. افزایش میزان کربن می تواند مقاومت به سایش و سختی پذیری فولاد را بهبود دهد، اما در مقابل معمولا موجب کاهش شکل پذیری، چقرمگی و قابلیت جوشکاری می شود. به همین دلیل در فولادهای مخزنی و تحت فشار مانند A516، مقدار کربن با دقت کنترل می شود تا تعادل مناسبی میان مقاومت مکانیکی و جوش پذیری ایجاد شود.

در فولادهای مورد استفاده در مخازن تحت فشار، کاهش درصد کربن معمولا به بهبود چقرمگی و کاهش احتمال ترک در ناحیه جوش کمک می کند. همچنین در شرایطی که درصد کربن بالاتر بوده و سرعت سرد شدن زیاد باشد، احتمال تشکیل ریزساختارهای سختی مانند مارتنزیت یا بینیت افزایش پیدا می کند که می توانند حساسیت به ترک هیدروژنی را بیشتر کنند.

2 – منگنز Mn (حدود 1.14 wt%)

منگنز یکی از مهم ترین عناصر افزوده شده به فولاد A516 است و وظیفه اصلی آن کاهش اثرات نامطلوب گوگرد و جلوگیری از تشکیل ترکیبات شکننده در فولاد است. این عنصر علاوه بر اکسیژن زدایی، باعث افزایش استحکام محلول جامد، بهبود قابلیت ماشین کاری و ریزدانه شدن ساختار فولاد می شود که در نهایت خواص مکانیکی مطلوب تری ایجاد می کند.

افزودن منگنز همچنین می تواند سختی پذیری و استحکام فولاد را افزایش دهد و در بسیاری از موارد موجب بهبود چقرمگی شود. با این حال، در برخی فرآیندهای جوشکاری مانند جوش زیرپودری، افزایش بیش از حد منگنز در فلز جوش ممکن است باعث کاهش چقرمگی و افت عملکرد مکانیکی اتصال شود؛ به همین دلیل مقدار آن باید در محدوده استاندارد کنترل شود.

3 – سیلیسیم Si (حدود 0.24 wt%)

سیلیسیم در فولاد عمدتا به عنوان عنصر اکسیژن زدا مورد استفاده قرار می گیرد و نقش مهمی در افزایش استحکام و سختی فولاد دارد. این افزایش استحکام از طریق تقویت محلول جامد فریت انجام می شود و می تواند عملکرد مکانیکی فولاد را بهبود دهد. وجود مقدار کنترل شده سیلیسیم در فولاد A516 به پایداری خواص و کیفیت ساختار کمک می کند.

با وجود مزایای ذکرشده، استفاده از مقادیر بالای سیلیسیم می تواند اثرات منفی نیز ایجاد کند؛ به طوری که افزایش بیش از حد این عنصر ممکن است چقرمگی و جوش پذیری فولاد را کاهش دهد. به همین دلیل میزان سیلیسیم در ترکیب شیمیایی ورق A516 با دقت کنترل می شود تا تعادل میان مقاومت و قابلیت ساخت حفظ شود.

4 – دیگر عناصر آلیاژی با مقدار کم

خواص مکانیکی و عملکرد فولاد A516 تنها به کربن، منگنز و سیلیسیم محدود نمی شود و برخی عناصر آلیاژی دیگر نیز در مقادیر کم به بهبود ویژگی های آن کمک می کنند. عناصر آلیاژی مانند مولیبدن، کروم، نیکل، تیتانیوم، مس و نیتروژن هرکدام تاثیر مشخصی بر ساختار و رفتار فولاد دارند و به صورت کنترل شده در ترکیب آن استفاده می شوند.

مولیبدن، کروم و نیکل عمدتا برای افزایش سختی پذیری و بهبود مقاومت مکانیکی افزوده می شوند. در این میان، نیکل علاوه بر افزایش استحکام می تواند چقرمگی فولاد را نیز ارتقا دهد و عملکرد آن را در شرایط کاری سخت بهبود بخشد. همین ترکیب متعادل عناصر آلیاژی یکی از دلایل اصلی کاربرد گسترده ورق A516 در تجهیزات تحت فشار است و باعث می شود قیمت ورق a516 gr70 در بسیاری از موارد نسبت به برخی گریدهای پایین تر بالاتر باشد.

گرید ورق A516	کربن C (%)	منگنز Mn (%)	فسفر P (%)	گوگرد S (%)	سیلیسیم Si (%)
A516 Gr 55	≤0.18	0.60–0.90	≤0.035	≤0.035	0.13–0.45
A516 Gr 60	≤0.21	0.79–1.30	≤0.035	≤0.035	0.13–0.45
A516 Gr 65	≤0.24	0.79–1.30	≤0.035	≤0.035	0.13–0.45
A516 Gr 70	≤0.27	0.85–1.20	≤0.035	≤0.035	0.13–0.45

این جدول ترکیب شیمیایی و آنالیز تقریبی ورق A516 را در گریدهای مختلف نشان می دهد. با افزایش گرید، میزان مجاز کربن معمولا بیشتر شده و در نتیجه استحکام مکانیکی فولاد افزایش پیدا می کند. در مقابل، عناصر دیگری مانند منگنز و سیلیسیم برای حفظ تعادل میان مقاومت، چقرمگی و جوش پذیری کنترل می شوند تا ورق در کاربردهای تحت فشار عملکرد مطمئنی داشته باشد.

مشخصات ورق a516

برای شناخت دقیق ورق a516 باید فراتر از ترکیب شیمیایی و گریدهای آن حرکت کرد و مشخصات فنی این محصول را بررسی نمود. بسیاری از مهندسان هنگام انتخاب فولاد مخزنی ابتدا به این موضوع توجه می کنند که ورق a516 چیست و چه ویژگی هایی باعث شده در تجهیزات تحت فشار به یکی از پرکاربردترین گزینه ها تبدیل شود. مشخصات ورق a516 مجموعه ای از ویژگی های مکانیکی، متالورژیکی و استانداردهای تولید را شامل می شود که نقش مستقیمی در عملکرد و ایمنی تجهیزات دارند. این ویژگی ها در گریدهای مختلف از جمله ورق a516 گرید 60 و ورق a516 گرید 70 با سطح متفاوتی از مقاومت و کارایی ارائه می شوند.

مهم ترین مشخصات ورق a516:

• استاندارد تولید ASTM A516
• فولاد کربن – منگنزی مخصوص مخازن تحت فشار
• قابلیت جوشکاری مناسب
• چقرمگی بالا
• مقاومت مطلوب در دماهای متوسط تا پایین
• قابلیت فرم دهی و ماشین کاری مناسب
• تولید در گریدهای 55، 60، 65 و 70
• قابلیت استفاده در ضخامت ها و ابعاد مختلف
• عملکرد مناسب در تجهیزات تحت فشار

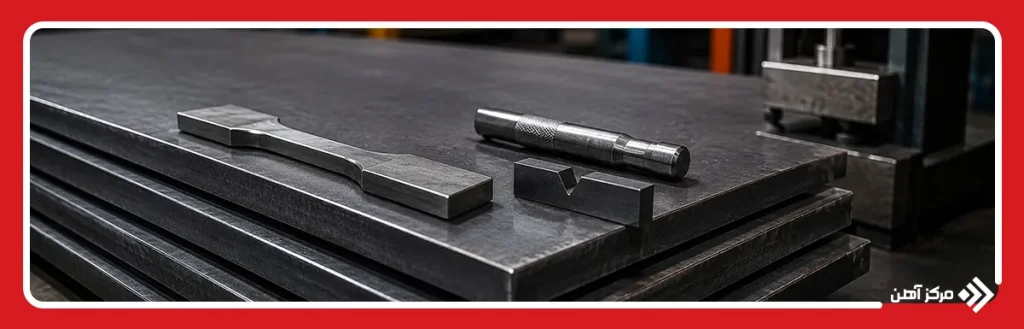

خواص مکانیکی ورق A516

خواص مکانیکی یکی از مهم ترین معیارهای انتخاب فولادهای مخزنی است؛ زیرا این ویژگی ها مشخص می کنند که ورق در برابر فشار، تنش و شرایط کاری مختلف چه عملکردی خواهد داشت. ورق آلیاژی a516 به دلیل برخورداری از استحکام مناسب و چقرمگی بالا، در صنایع حساس جایگاه ویژه ای دارد. زمانی که این سوال مطرح می شود که a516 چیست، بخش مهمی از پاسخ به همین خواص مکانیکی بازمی گردد که باعث تمایز آن از بسیاری از فولادهای معمولی شده است. تفاوت میان ورق a516 gr 60 و گریدهای بالاتر نیز عمدتا به سطح همین ویژگی های مکانیکی مربوط می شود.

مهم ترین خواص مکانیکی ورق A516:

• مقاومت کششی مناسب
• مقاومت تسلیم مطلوب
• چقرمگی بالا
• شکل پذیری مناسب
• مقاومت در برابر ترک
• قابلیت جذب انرژی ضربه
• سختی کنترل شده
• جوش پذیری مطلوب
• تحمل فشارهای عملیاتی
• پایداری مکانیکی در شرایط کاری صنعتی

کاربرد ورق a516

همان طور که اشاره شد، هر یک از گریدهای ورق A516 با توجه به تفاوت در استحکام، چقرمگی و خواص مکانیکی، برای شرایط کاری و تجهیزات خاصی طراحی شده اند. افزایش گرید معمولا به معنای افزایش مقاومت مکانیکی و امکان استفاده در شرایط فشاری سنگین تر است؛ به همین دلیل انتخاب گرید مناسب باید براساس الزامات فنی پروژه، فشار کاری و دمای سرویس انجام شود. در ادامه کاربرد هر یک از گریدهای این فولاد مخزنی بررسی شده است.

کاربرد ورق a516 گرید 55:
این گرید پایین ترین سطح استحکام را در میان خانواده A516 دارد و بیشتر در تجهیزاتی استفاده می شود که فشار کاری پایین تر و شرایط عملیاتی سبک تری دارند. ورق a516 گرید 55 معمولا در ساخت مخازن تحت فشار سبک، مخازن ذخیره سازی، برخی تجهیزات فرآیندی و واحدهای صنایع نفت، گاز و پتروشیمی مورد استفاده قرار می گیرد. شکل پذیری و قابلیت جوشکاری مناسب از مهم ترین دلایل استفاده از این گرید است.

کاربرد ورق a516 گرید 60:
ورق a516 گرید 60 یا ورق a516 gr 60 یکی از پرکاربردترین گریدهای این استاندارد است که تعادل مناسبی میان استحکام و جوش پذیری ایجاد می کند. این فولاد برای کار در دماهای پایین تا متوسط طراحی شده و کاربرد گسترده ای در دیگ های بخار، بویلرهای صنعتی، مخازن تحت فشار و مبدل های حرارتی دارد. علاوه بر این، در ساخت تانک های ذخیره سازی، خطوط انتقال سیالات و برخی تجهیزات نیروگاهی نیز از این گرید استفاده می شود.

کاربرد ورق a516 گرید 65:
ورق a516 گرید 65 نسبت به گرید 60 مقاومت مکانیکی بالاتری دارد و برای تجهیزاتی که تحت فشار و تنش بیشتری قرار می گیرند، انتخاب مناسبی محسوب می شود. این گرید بیشتر در صنایع نفت، گاز، پتروشیمی و واحدهای فرآیندی مورد استفاده قرار می گیرد و در ساخت مخازن فشار بالا، تجهیزات شیمیایی، مبدل های حرارتی و برخی تجهیزات پالایشگاهی کاربرد دارد. ترکیب مناسب استحکام و چقرمگی باعث شده این گرید در پروژه های صنعتی سنگین مورد توجه قرار گیرد.

کاربرد ورق a516 گرید 70:
ورق a516 گرید 70 رایج ترین و مقاوم ترین گرید خانواده A516 است و بیشترین استفاده را در صنایع سنگین دارد. این گرید به دلیل استحکام بالا، چقرمگی مناسب و عملکرد قابل اعتماد در شرایط فشاری سخت، در ساخت بویلرها، مخازن تحت فشار سنگین، راکتورها، مبدل های حرارتی و تجهیزات پالایشگاهی کاربرد گسترده ای دارد. همچنین صنایع نفت، گاز، پتروشیمی، نیروگاهی و برخی تجهیزات ذخیره سازی دمای پایین از مهم ترین حوزه های مصرف این گرید به شمار می روند. به همین دلیل A516 Gr70 به عنوان یکی از اصلی ترین فولادهای مخزنی در پروژه های حساس صنعتی شناخته می شود.

در این مقاله بررسی شد که ورق a516 چیست و چرا به عنوان یکی از مهم ترین فولادهای مخزنی در صنایع مختلف شناخته می شود. ترکیب شیمیایی کنترل شده، خواص مکانیکی مناسب و تولید در گریدهای مختلف باعث شده ورق آلیاژی a516 برای ساخت تجهیزات تحت فشار، بویلرها و سیستم های صنعتی انتخابی قابل اعتماد باشد. شناخت تفاوت میان گریدهایی مانند ورق a516 gr 60 و ورق a516 گرید 70، بررسی دقیق مشخصات ورق a516 و آشنایی با کاربردهای آن، نقش مهمی در انتخاب صحیح این محصول و افزایش ایمنی و بهره وری پروژه های صنعتی دارد.
