تفاوت میلگرد بستر افقی و عمودی موضوعی اساسی در تقویت دیوارهای بنایی است، زیرا نوع اجرای تقویت بر عملکرد سازه ای تأثیر مستقیم می گذارد و انتخاب صحیح آن می تواند خطرات لرزه ای را کاهش دهد. درک دقیق این تفاوت ها مستلزم توجه به نحوه انتقال نیرو، نوع مصالح، ارتفاع دیوار و شرایط کارگاهی است. بسیاری از سازندگان هنگام انتخاب روش مسلح سازی، ابتدا به سؤال میلگرد بستر چیست بر می خورند و سپس به مقایسه روش های قرارگیری آن در راستای افقی و عمودی می پردازند.

در پروژه های بنایی که با محدودیت اقتصادی همراه اند، بررسی قیمت آهن به عنوان یکی از مصالح مصرفی اهمیت می یابد و می تواند در انتخاب نوع تقویت تأثیرگذار باشد. یکی از مهم ترین دلایل استفاده از سیستم های تقویتی، افزایش مقاومت دیوار در برابر نیروهای جانبی و جلوگیری از بروز ترک های ناخواسته است. تفاوت میلگرد بستر افقی و عمودی تنها به جهت قرارگیری محدود نمی شود؛ بلکه در نحوه انتقال تنش ها، روش اجرا و الزامات آیین نامه ای نیز تفاوت معناداری وجود دارد. در راستای افقی معمولاً هدف، کنترل ترک های ناشی از تغییرات دما و بارهای جانبی است، در حالی که عناصر عمودی نقش بیشتری در تقویت دیوارهای بلند یا بازشو دارند.

امروزه مهندسان با آگاهی از تفاوت های میلگرد بستر افقی و عمودی تلاش می کنند انتخاب دقیق تری داشته باشند تا ایمنی سازه افزایش یابد. اگر چه هر دو روش با هدف بهبود رفتار دیوار استفاده می شوند، اما بررسی موارد اجرایی و سازه ای نشان می دهد که ترکیب این دو سیستم در پروژه های لرزه خیز کارآمدتر است. در ادامه مقاله به طور مفصل فرق میلگرد بستر افقی و عمودی در نحوه اجرا، عملکرد سازه ای، محل استفاده و الزامات استاندارد میلگرد بستر بررسی خواهد شد تا دید روشن تری نسبت به معیارهای طراحی ارائه شود.

تفاوت میلگرد بستر افقی و عمودی

برای درک تفاوت میلگرد بستر افقی و عمودی لازم است ابتدا هدف مشترک این روش ها در تقویت دیوارهای بنایی بررسی شود. هر دو نوع میلگرد بستر با ایجاد پیوستگی بین واحدهای مصالح بنایی، توان دیوار را در برابر نیروهای جانبی و تغییر شکل های ناخواسته افزایش می دهند، اما مسیر انتقال نیرو و نحوه توزیع تنش در هر دو متفاوت است. در سیستم افقی، میلگرد بستر بین رج های ملات قرار می گیرد و به صورت لایه ای پیوسته از ابتدا تا انتهای دیوار عمل می کند. این امر سبب افزایش مقاومت کششی در امتداد طول دیوار و کاهش ترک های افقی می شود. در مقابل، در سیستم عمودی اعضای تقویتی در راستای قائم تعبیه می شوند و وظیفه انتقال بار به اجزای سازه ای مجاور مانند تیر و ستون را بر عهده دارند. در پروژه هایی که حساسیت اقتصادی وجود دارد، بررسی قیمت میلگرد به عنوان بخشی از هزینه ها اهمیت دارد، زیرا استفاده از تقویت بیشتر با افزایش تعداد میلگردها هزینه را بالاتر می برد.

مقدار مصرف میلگرد بستر در دیوارچینی بسته به جهت گیری آن تغییر می کند و این موضوع به طور مستقیم بر محاسبات مالی و زمان اجرا اثرگذار است. از نظر عملکرد لرزه ای، تفاوت میلگرد بستر افقی و عمودی به مسیر ایجاد شکل پذیری و نحوه کنترل نیروهای جانبی وابسته است. سیستم افقی در کنترل واژگونی دیوار و جلوگیری از ترک های خارج از صفحه نقش مؤثرتری دارد، در حالی که تقویت عمودی برای افزایش سختی قائم و کاهش کمانش دیوارهای بلند مناسب تر است. تفاوت های میلگرد بستر افقی و عمودی در آیین نامه ها نیز مطرح شده و مهندسان موظف به رعایت فواصل و نحوه قرارگیری مناسب آن ها هستند. از طرف دیگر، انتخاب نوع مناسب، مجری را ملزم می کند نسبت به شرایط پروژه و کاربری دیوار تصمیم گیری کند. مقایسه میلگرد بستر افقی و عمودی نشان می دهد گاهی ترکیب این دو سیستم می تواند بهترین عملکرد را ایجاد کند، اما باید طراحی بر اساس استاندارد میلگرد بستر و تحلیل دقیق صورت گیرد.

تفاوت میلگرد بستر افقی و عمودی در نحوه اجرا

برای توضیح تفاوت میلگرد بستر افقی و عمودی در نحوه اجرا باید مراحل نصب، شرایط اجرایی و نحوه هماهنگ سازی با فرآیند دیوارچینی بررسی شود. در روش افقی، میلگرد بستر در لایه ملات بین رج ها قرار می گیرد و همزمان با چیدن آجر یا بلوک نصب می شود؛ به همین دلیل اجرای میلگرد بستر افقی معمولاً سریع تر است و به توقف عملیات نیاز ندارد. این موضوع در پروژه هایی که زمان بندی دقیق مهم است مزیت محسوب می شود. از سوی دیگر، در سیستم عمودی باید شیار یا فضای مناسبی برای عبور میلگرد تأمین شود و این مرحله اغلب بعد از چیدن چند رج انجام می گیرد. در برخی پروژه ها، مجریان مجبورند آجرها را برش دهند تا مسیر عبور میلگرد عمودی فراهم شود. همین مسئله روند اجرای میلگرد بستر عمودی را دشوارتر و زمان برتر می کند. علاوه بر این، برای انتقال مناسب نیرو لازم است ملات اطراف تقویت به طور کامل فشرده شود تا پیوستگی لازم ایجاد گردد. در صورتی که ملات به خوبی اطراف میلگرد قرار نگیرد، عملکرد سازه ای آن کاهش پیدا می کند.

در اجرای سیستم عمودی معمولاً فاصله تقویت ها بسته به ارتفاع دیوار، نوع بارگذاری و آیین نامه تعیین می شود. این در حالی است که در روش افقی فواصل مشخصی بین رج ها رعایت می شود و کنترل کیفیت آسان تر است. انتخاب نوع سیستم تقویت می تواند تحت تأثیر ملاحظات اقتصادی نیز قرار گیرد. افزایش تعداد میلگردها و طول مصرفی آن ها ارتباط مستقیمی با هزینه دارد و گاهی بررسی قیمت میلگرد بستر برای برآورد هزینه های پروژه ضروری است. در بسیاری از کارگاه ها برای کاهش هزینه، مجریان فقط از تقویت افقی استفاده می کنند، اما در دیوارهای بلند یا دارای بازشوهای متعدد ممکن است رعایت تقویت عمودی ضروری باشد. تفاوت میلگرد بستر افقی و عمودی نه تنها در مسیر نصب بلکه در نحوه اتصال به اجزای سازه ای مجاور است. در سیستم عمودی، میلگرد باید به تیر یا فونداسیون متصل شود تا انتقال بار به طور مناسب انجام گیرد. این در حالی است که در سیستم افقی معمولاً میلگرد در بستر ملات بدون اتصال مستقیم به اعضای سازه ای قرار می گیرد و همین موضوع باعث سادگی اجرای آن می شود. در نهایت می توان گفت فرق میلگرد بستر افقی و عمودی در نحوه اجرا شامل تفاوت در سرعت نصب، نیاز به ابزار برشکاری، نحوه اتصال و حساسیت برای کنترل کیفیت ملات است و شناخت این موارد برای انتخاب روش مناسب اهمیت زیادی دارد.

تفاوت میلگرد بستر افقی و عمودی در عملکرد سازه‌ ای

در عملکرد سازه ‌ای، تفاوت میلگرد بستر افقی و عمودی به نحوه انتقال تنش و کنترل تغییر شکل بستگی دارد. میلگرد افقی پیوستگی طولی دیوار را افزایش داده و ترک ‌های ناشی از خمش و تنش‌های جانبی را محدود می ‌کند. در مقابل، میلگرد عمودی مسیر انتقال بار قائم را تقویت کرده و احتمال کمانش و واژگونی دیوارهای بلند را کاهش می ‌دهد. ترکیب دو جهت می ‌تواند توزیع تنش را متعادل کرده و شکل‌ پذیری دیوار را در برابر بارهای لرزه‌ ای افزایش دهد.

در شرایط بارگذاری خارج از صفحه، المان ‌های افقی سختی خمشی دیوار را افزایش می ‌دهند و مانع گسترش ترک ‌های ممتد در امتداد درزهای ملات می ‌شوند. تقویت عمودی زمانی اهمیت بیشتری دارد که دیوار دارای بازشو یا ارتفاع زیاد باشد، زیرا با انتقال نیرو به فونداسیون از ناپایداری قائم جلوگیری می‌ کند. بنابراین فرق میلگرد بستر افقی و عمودی در عملکرد سازه ‌ای به جهت تحمل بار، نحوه توزیع تنش و میزان مشارکت در شکل‌ پذیری لرزه ‌ای دیوار وابسته است.

تفاوت میلگرد بستر افقی و عمودی در محل استفاده

تفاوت میلگرد بستر افقی و عمودی در محل استفاده معمولاً وابسته به نوع دیوار، ارتفاع، بارگذاری، موقعیت بازشوها و هدف طراح از تقویت است. در بسیاری از پروژه های بنایی متداول، از میلگرد بستر در دیوارچینی به صورت افقی بین رج های ملات استفاده می شود تا پیوستگی دیوار تأمین گردد. این شیوه برای دیوارهای میانقابی که معمولاً بار جانبی قابل توجهی تحمل می کنند رایج تر است. در چنین حالتی، فاصله قراردادن تقویت ها باید مطابق استاندارد میلگرد بستر رعایت شود تا در برابر نیروهای ناشی از تغییر دما، جمع شدگی ملات یا زلزله عملکرد مطلوب حاصل شود. در مقابل، استفاده از تقویت عمودی بیشتر در دیوارهایی انجام می شود که ارتفاع بلند یا بازشوهای متعدد دارند؛ زیرا ترک های قائم در اطراف بازشوها و نواحی نزدیک به ستون ها احتمال بیشتری دارد.

فرق میلگرد بستر افقی و عمودی در نحوه قرارگیری نسبت به مسیر نیروهای وارد شده مشخص می شود. در جهت افقی، میلگرد بستر غالباً نیروهای کششی طولی را کنترل کرده و مانع ایجاد ترک های ممتد می شود. اما در محل هایی که خطر کمانش قائم یا جا به جایی خارج از صفحه وجود دارد، استفاده از تقویت های عمودی می تواند عملکرد مطلوب تری ایجاد کند. برای مثال، در دیوارهایی که ارتفاع آن ها بیش از نسبت مجاز آیین نامه است، استفاده از تقویت عمودی برای جلوگیری از ناپایداری توصیه می شود. همچنین در گوشه ها و محل اتصال دیوار به قاب سازه ای، قرار دادن میلگرد عمودی مسیر انتقال نیرو را بهبود داده و موجب هماهنگی بهتر بین اجزای سازه می شود.

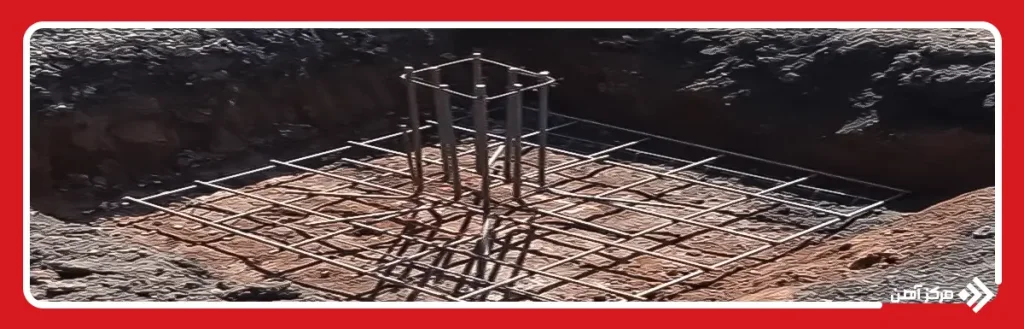

در برخی پروژه ها، ترکیب هر دو جهت تقویتی برای افزایش مقاومت دیوار با میلگرد بستر ضروری است. این راهکار در مناطق لرزه خیز بسیار مؤثر بوده و باعث توزیع بهتر تنش ها در دو جهت می شود. با این حال تصمیم گیری درباره تفاوت های میلگرد بستر افقی و عمودی در محل استفاده باید بر اساس تحلیل سازه ای، نوع مصالح، شرایط اجرایی و هدف نهایی پروژه اتخاذ گردد. در مواردی که محدودیت اقتصادی مطرح است، ممکن است طراح فقط از یک جهت استفاده کند اما رعایت حداقل های آیین نامه ای ضروری است. تفاوت میلگرد بستر افقی و عمودی در زلزله نیز به همین نکته وابسته است؛ زیرا سیستم افقی عملکرد بهتری در کنترل جا به جایی جانبی دارد، در حالی که نمونه عمودی انتقال بار قائم را بهبود می‌ دهد و در دیوارهای بلند موجب کاهش کمانش می ‌شود.

تفاوت میلگرد بستر افقی و عمودی در مزایا و معایب

برای ارزیابی دقیق تفاوت میلگرد بستر افقی و عمودی لازم است مزایا و معایب هر روش به صورت جداگانه بررسی شود تا طراح بتواند با آگاهی نسبت به شرایط پروژه تصمیم بگیرد. سیستم افقی به دلیل نصب همزمان با چیدن واحدهای بنایی سرعت اجرای بالایی دارد. این ویژگی زمان توقف عملیات را حذف کرده و هزینه نیروی کار را کاهش می دهد. همچنین به دلیل پیوستگی طولی، مقاومت دیوار با میلگرد بستر در برابر ترک های ناشی از تغییر شکل خارج از صفحه تقویت می شود. از سوی دیگر، امکان کنترل کیفیت و رعایت استاندارد میلگرد بستر در سیستم افقی ساده تر است زیرا تمام مراحل در دید مستقیم مجریان قرار دارد.

اما این روش ممکن است در دیوارهای بلند عملکرد مناسبی نداشته باشد و برای جلوگیری از کمانش باید از تقویت عمودی استفاده کرد. تقویت عمودی مسیر انتقال نیرو را به سمت فونداسیون یا تیر بهبود می بخشد و برای دیوارهایی که دارای بازشوهای متعدد هستند مناسب تر است. با این حال اجرای میلگرد بستر عمودی معمولاً زمان برتر بوده و نیازمند ایجاد شیار است. این موضوع ممکن است هزینه های کارگاهی را افزایش دهد و برای کارفرما دغدغه مالی ایجاد کند، خصوصاً زمانی که قیمت آهن و سایر مصالح رو به افزایش باشد.

فرق میلگرد بستر افقی و عمودی در معایب نیز قابل توجه است. نصب افقی ممکن است با افزایش تعداد لایه ها وزن دیوار را افزایش دهد، در حالی که نصب عمودی در صورت عدم کنترل مناسب ملات اطراف تقویت، پیوستگی کافی ایجاد نخواهد کرد. تفاوت های میلگرد بستر افقی و عمودی از منظر عملکرد لرزه ای نیز قابل توجه است؛ سیستم افقی در کنترل جا به جایی جانبی مؤثرتر است، در حالی که سیستم عمودی مانع واژگونی دیوارهای مرتفع می شود. در نهایت انتخاب مناسب باید بر مبنای مقایسه میلگرد بستر افقی و عمودی از نظر سرعت اجرا، هزینه، عملکرد سازه ای و الزامات آیین نامه ای صورت گیرد.

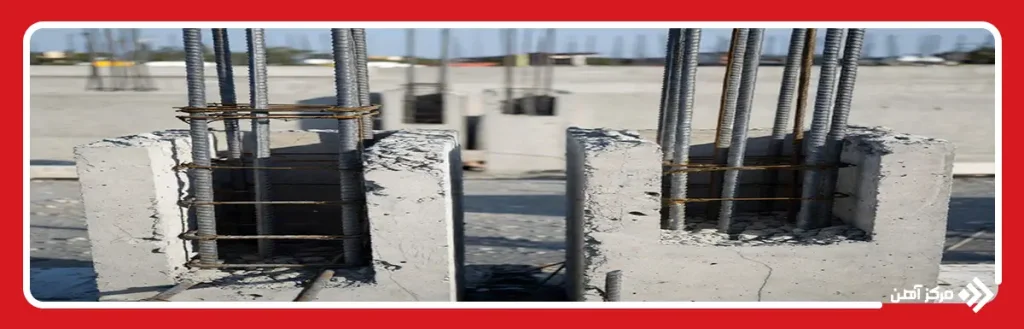

تفاوت میلگرد بستر افقی و عمودی طبق آیین نامه

در بررسی تفاوت میلگرد بستر افقی و عمودی طبق آیین نامه باید به الزامات مربوط به فواصل، نحوه مهار، طول گیرایی و موقعیت قرارگیری توجه شود. آیین نامه ها معمولاً حداقل هایی برای فاصله بین لایه های تقویتی در راستای افقی تعیین می کنند تا پیوستگی ملات حفظ شود و ترک های خارج از صفحه کنترل گردد. همچنین نسبت ارتفاع به طول دیوار معیار مهمی است؛ اگر نسبت از مقدار مجاز فراتر رود، استفاده از میلگرد عمودی الزامی است. در بخش هایی از دیوار که بازشو وجود دارد، ضوابط آیین نامه ای معمولاً تاکید می کنند که تقویت قائم باید در اطراف بازشو قرار گیرد تا تمرکز تنش کاهش یابد. این تمهید به دلیل رفتار متفاوت نیروهای وارده در محل بازشوها اهمیت دارد.

الزام دیگر، رعایت طول مهاری میلگرد بستر در گوشه ها و محل اتصال به اجزای سازه ای است. مسیر انتقال نیرو باید از طریق اتصال مناسب به المان های اصلی مانند ستون یا تیر انجام شود. در سیستم افقی، با توجه به اینکه میلگرد در بستر ملات قرار می گیرد، رعایت پوشش ملات و پیوستگی بین شبکه تقویتی ضروری است. در مقابل، در سیستم عمودی اتصال باید به گونه ای باشد که نیرو به فونداسیون منتقل شود. این تفاوت میلگرد بستر افقی و عمودی در محل مهار، تأثیر مستقیمی بر عملکرد لرزه ای دارد و عدم رعایت آن می تواند موجب کاهش ظرفیت باربری گردد.

در آیین نامه ها معمولاً حداقل قطر میلگرد، نوع پوشش ضد زنگ و نحوه قرارگیری شبکه زیگزاگی مشخص می شود. آشنایی با این ضوابط برای پاسخ به این پرسش ضروری است که میلگرد بستر چیست و چرا رعایت دقیق استانداردها در اجرا ضروری است. برخی آیین نامه ها حتی محدودیت هایی برای استفاده همزمان از دو سیستم برای جلوگیری از ایجاد تنش اضافی مطرح می کنند. از سوی دیگر در تحلیل اقتصادی پروژه ها باید توجه داشت که رعایت ضوابط ممکن است میزان مصرف میلگرد را افزایش دهد و با توجه به تغییرات قیمت آهن بر هزینه های تقویت اثر بگذارد. بنابراین فرق میلگرد بستر افقی و عمودی در آیین نامه صرفاً به جهت قرارگیری محدود نیست و شامل ضوابط فواصل، طول گیرایی، نحوه مهار و الزامات اقتصادی نیز می شود.

جدول مقایسه تفاوتهای میلگرد بستر افقی و عمودی

معیار مقایسه	میلگرد بستر افقی	میلگرد بستر عمودی
نحوه نصب	در بستر ملات بین رج ها قرار می گیرد و همزمان با دیوارچینی اجرا می شود	در شیار قائم یا فضای پیش بینی شده نصب و معمولاً پس از چند رج اجرا می شود
سرعت اجرا	سریع تر و ساده تر، بدون توقف عملیات بنایی	زمان برتر، نیازمند شیارزنی یا فضای مخصوص
عملکرد سازه ای	افزایش مقاومت خارج از صفحه، کنترل ترک های طولی	بهبود انتقال نیروهای قائم و کاهش کمانش در دیوارهای بلند
استفاده مناسب	دیوارهای میانقابی، دیوارهای کم ارتفاع	دیوارهای مرتفع یا دارای بازشـوهای متعدد
مزایا	پیوستگی طولی بالا، کنترل ترک، هزینه کمتر نسبت به عمودی	تقویت قائم، مقاومت بیشتر در برابر کمانش و واژگونی
معایب	عملکرد ضعیف تر در دیوارهای خیلی بلند	اجرای پیچیده تر، هزینه اجرا بیشتر
رعایت آیین نامه	کنترل فاصله بین رج ها ضروری است	تأمین طول مهار و اتصال به فونداسیون لازم است
اثر اقتصادی	مصرف میلگرد کمتر و هزینه پایین تر	مصرف میلگرد بیشتر و حساسیت بیشتر به تغییر قیمت میلگرد

تفاوت میلگرد بستر افقی و عمودی از نظر هزینه

بررسی تفاوت میلگرد بستر افقی و عمودی از نظر هزینه برای تصمیم گیری اقتصادی در پروژه های ساختمانی اهمیت دارد. هزینه ها تنها به قیمت میلگرد محدود نمی شود و باید مجموعه ای از عوامل شامل مقدار مصرف، زمان اجرا، نیاز به نیروی متخصص، تجهیزات جانبی و احتمال پرت مصالح بررسی شود. هنگامی که از روش افقی استفاده می شود، میلگردها به شکل لایه ای در بستر ملات قرار می گیرند و اجرای آن همزمان با دیوارچینی انجام می شود. این موضوع زمان توقف عملیات را کاهش داده و هزینه نیروی کار را کم می کند. همچنین درصد پرت مصالح معمولاً کمتر است.

در سیستم عمودی، برای قرارگیری تقویتی باید شیارزنی یا تعبیه فضای مناسب انجام شود. این فرآیند زمان بر و گاهی نیازمند ابزارهای تخصصی است. این مسئله هزینه اجرا را بالا می برد و مصرف مصالح تقویتی نیز معمولاً بیشتر است. در نتیجه تأثیر قیمت میلگرد بر برآورد اقتصادی در این روش بیشتر احساس می شود. بنابراین، فرق میلگرد بستر افقی و عمودی در میزان مصرف مصالح یکی از مهم ترین تفاوت ها از نظر مالی است. به دلیل قرار گرفتن طولی تقویت در سیستم عمودی، مقدار استفاده شده معمولاً بیشتر بوده و حساسیت نسبت به تغییرات قیمت میلگرد بستر افزایش می یابد.

لیست زیر به طور خلاصه عوامل اثرگذار بر هزینه اجرا را نشان می دهد:

• مقدار مصرف میلگرد و نوع آن
• هزینه نیروی اجرایی با توجه به زمان نصب
• نیاز به ابزارهای شیارزنی یا تجهیزات مکمل
• مقدار پرت مصالح و نیاز به برشکاری
• هزینه حمل و انبارداری
• تغییرات قیمت آهن و سایر مصالح بنایی

در پروژه های بزرگ، تحلیل دقیق هزینه و مقایسه میلگرد بستر افقی و عمودی می تواند صرفه اقتصادی قابل توجهی ایجاد کند. طراح باید علاوه بر الزامات فنی، ارزیابی مالی و محدودیت بودجه را نیز مد نظر قرار دهد تا انتخاب صحیحی انجام شود.

در مجموع، انتخاب میان تقویت افقی و عمودی باید بر اساس نیاز سازه انجام شود و نباید صرفاً به جهت قرارگیری توجه شود، زیرا تفاوت میلگرد بستر افقی و عمودی در نحوه انتقال نیرو، اجرا، محل استفاده و هزینه عامل تعیین‌ کننده در طراحی است. سیستم افقی معمولاً کنترل ترک ‌ها و بهبود رفتار خارج از صفحه را فراهم می ‌کند، در حالی که سیستم عمودی برای دیوارهای بلند یا دارای بازشو مناسب ‌تر است و می ‌تواند مسیر انتقال بار قـائم را تقویت کند. تحلیل لرزه‌ ای نشان می ‌دهد ترکیب افقی و عمودی با رعایت استاندارد میلگرد بستر می‌ تواند شکل ‌پذیری و ایمنی دیوار را افزایش دهد. از سوی دیگر، ارزیابی هزینه ‌ها و هماهنگی با بودجه پروژه، همراه با بررسی قیمت مصالح، به طراح کمک می ‌کند انتخاب کارآمد و اقتصادی انجام گیرد و از افزایش بی ‌مورد هزینه ‌ها جلوگیری شود.
