ورق کله گاوی چیست؟ اتصال کله گاوی در سازه‌ های فلزی

ورق کله گاوی یکی از اجزای مهم در ساخت و طراحی اتصالات فلزی است که کاربرد گسترده ای در سازه های فولادی دارد. این ورق ها، که در اتصال تیر به ستون یا تیر به تیر مورد استفاده قرار می گیرند، نقش کلیدی در انتقال نیروها و پایدارسازی اسکلت فلزی ایفا می کنند. طراحی صحیح این اتصالات، می تواند منجر به افزایش مقاومت سازه در برابر زلزله، باد و بارهای ثقلی شود و در نتیجه، ایمنی کلی سازه ها را به طرز محسوسی بهبود بخشد.

در ساخت اسکلت فلزی، توجه به روش های اتصال، از اهمیت بالایی برخوردار است. یکی از پرکاربردترین روش ها، استفاده از اتصالات جوشی با ورق کله گاوی است. این اتصال، با ایجاد سطح تماس بیشتر میان اجزا، نه تنها مقاومت بیشتری فراهم می کند بلکه از تمرکز تنش در یک نقطه خاص نیز جلوگیری می کند. از آنجایی که قیمت مصالح فلزی مانند تیرآهن و ورق در حال نوسان است، انتخاب صحیح این اجزا تأثیر بسزایی در مدیریت هزینه های پروژه دارد. برای مثال، اطلاع از قیمت ورق، می تواند در تصمیم گیری برای نوع و ضخامت ورق مورد استفاده تأثیرگذار باشد.

در ادامه این مقاله، به صورت تفصیلی به بررسی ساختار، کاربرد، انواع، اجزای تشکیل دهنده، ابعاد، مزایا و محدودیت های استفاده از اتصال کله گاوی در سازه های فلزی خواهیم پرداخت. همچنین به روش های طراحی، اجرای اصولی و نکات کلیدی هنگام خرید ورق کله گاوی اشاره می کنیم تا درک جامعی از این نوع اتصال برای مهندسین و طراحان سازه حاصل شود.

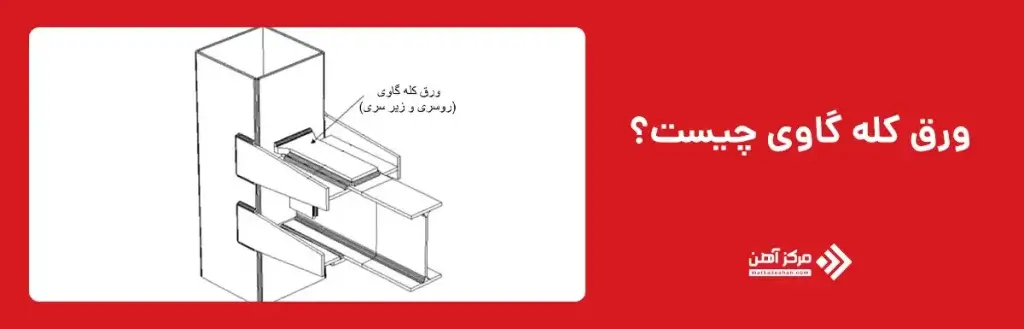

ورق کله گاوی چیست؟

ورق کله گاوی یک قطعه فلزی تقویتی است که معمولاً در اتصالات تیر به ستون یا تیر به تیر در سازه های اسکلت فلزی به کار می رود. این ورق با طراحی خاصی که شبیه به سر یا پیشانی گاو است (از این رو به آن “کله گاوی” می گویند)، برای ایجاد اتصالات گیردار با مقاومت بالا مورد استفاده قرار می گیرد. اتصال کله گاوی به ویژه در سیستم هایی کاربرد دارد که نیاز به انتقال کامل لنگر خمشی بین اعضای سازه ای وجود دارد؛ یعنی جایی که تیر باید کاملاً به ستون متصل شود و اتصال نباید مفصلی باشد.

شکل هندسی این ورق باعث افزایش سطح جوش پذیری و گسترش توزیع نیروها در محل اتصال می شود. به طور معمول، این ورق ها به دو صورت در اتصال استفاده می شوند: یکی به صورت جوش مستقیم به بال تیر و ستون، و دیگری به کمک ورق های مکمل مانند ورق زیرسری، روسری و اتصال جان که هرکدام نقش خاصی در پایدارسازی سازه ایفا می کنند. این نوع طراحی به نحوی است که تنش ها در سطح بیشتری پخش می شوند و خطر تمرکز تنش کاهش می یابد.

یکی از کاربردهای مهم این ورق در طراحی اتصال کله گاوی برای سازه هایی است که به مقاومت خمشی بالا نیاز دارند. در اسکلت های فلزی چند طبقه، معمولاً برای انتقال دقیق نیروها و لنگرها، از اتصالات جوشی با استفاده از ورق کله گاوی استفاده می شود. در واقع، این اتصال جایگزینی برای اتصالات پیچ ومهره ای مفصلی در شرایطی است که اتصال کاملاً گیردار موردنیاز است.

نکته مهم این است که کیفیت و ضخامت ورق کله گاوی، بسته به نوع پروژه و محل استفاده، متفاوت است. برای پروژه هایی با بارگذاری های بالا، از ورق های ضخیم تر و با کیفیت فولادی بالاتر استفاده می شود. اطلاع دقیق از قیمت تیرآهن و ورق های فولادی کمک می کند تا برآورد دقیقی از هزینه های اجرای چنین اتصالاتی داشته باشید.

در مجموع، ورق کله گاوی یکی از اجزای کلیدی در ساخت و ساز صنعتی مدرن محسوب می شود و استفاده اصولی از آن، نه تنها پایداری سازه را تضمین می کند، بلکه به بهینه سازی مصرف مصالح و کاهش خطرات لرزه ای کمک خواهد کرد.

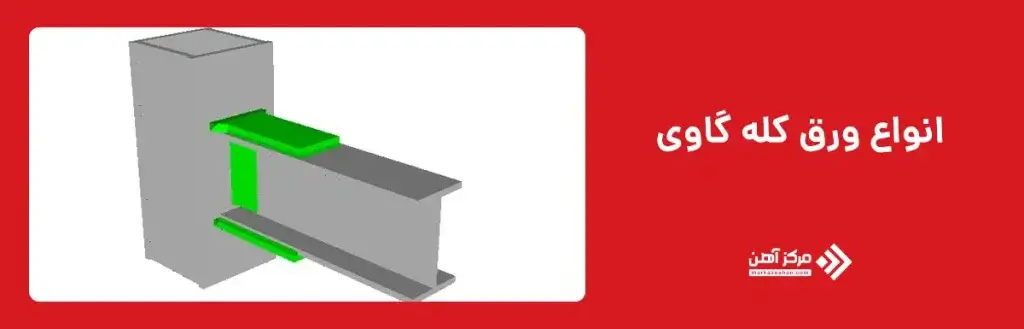

انواع ورق کله گاوی

ورق کله گاوی در طراحی و اجرای سازه های فلزی به اشکال و اندازه های مختلفی تولید و مورد استفاده قرار می گیرد. تنوع در انواع ورق کله گاوی به این دلیل است که شرایط بارگذاری، نوع اسکلت، ابعاد تیر و ستون و نوع اتصال (گیر دار یا مفصلی) در پروژه های مختلف، متفاوت است و نیاز به قطعه ای خاص و متناسب با آن دارد. به همین دلیل، کارخانه ها و کارگاه های ساخت قطعات فلزی، این نوع ورق ها را با ابعاد و ویژگی های گوناگون تولید می کنند.

در دسته بندی کلی، می توان ورق های کله گاوی را از دو منظر بررسی کرد:

بر اساس نوع اتصال

• ورق کله گاوی برای اتصال تیر به ستون (اتصال عمود): در این حالت، ورق به گونه ای طراحی می شود که در دو سمت جان تیر قرار گرفته و به ستون جوش می شود. در این نوع، معمولاً از ورق روسری و زیرسری برای تکمیل اتصال استفاده می شود.
• ورق کله گاوی برای اتصال تیر به تیر (اتصال موازی): این نوع طراحی بیشتر در نقاطی کاربرد دارد که دو تیر اصلی یا تیر فرعی به هم متصل می شوند و نیاز به یک گره گیردار وجود دارد. در این حالت معمولاً نیازی به اتصال به ستون نیست.

بر اساس فرم و ساختار فنی

• ورق کله گاوی ساده: در این مدل، ورق با برش ساده و هندسه یکنواخت تولید می شود. بیشتر برای پروژه های سبک یا ساختمان های دو الی سه طبقه مورد استفاده قرار می گیرد.
• ورق کله گاوی تقویتی: این نوع، دارای فرم قوی تر و ضخامت بیشتر است و در پروژه های صنعتی یا سازه های بلندمرتبه با بارهای سنگین به کار می رود.
• ورق کله گاوی با سوراخ کاری یا آماده برای پیچ و مهره: برخی از انواع ورق ها به صورت آماده با سوراخ های دقیق برای اتصالات پیچ ومهره ای طراحی می شوند. این مدل برای پروژه هایی که نیاز به نصب سریع دارند، مناسب است.

همچنین دسته بندی دقیق تری نیز در پروژه های پیشرفته تر ارائه می شود که شامل نام گذاری هایی مانند ورق WPF یا سیستم هایی بر پایه طراحی اتصال WFP است. این سیستم ها در واقع نوعی استانداردسازی برای اتصالات جوشی و گیردار با استفاده از ورق کله گاوی محسوب می شوند.

در نتیجه، شناخت دقیق انواع ورق کله گاوی، به مهندسین و مجریان پروژه این امکان را می دهد که بر اساس نقشه های سازه ای و نیاز مکانیکی، بهترین انتخاب را داشته باشند و از عملکرد اتصال در طول عمر پروژه اطمینان حاصل کنند.

کاربرد ورق کله گاوی

ورق کله گاوی کاربرد گسترده ای در طراحی و اجرای اسکلت های فلزی دارد و جزو اصلی ترین اجزای اتصال در سازه های فولادی به شمار می رود. این قطعه فلزی، با طراحی خاص خود، در پروژه هایی که نیاز به اتصالات گیردار دارند، نقش حیاتی ایفا می کند. از جمله مهم ترین کاربردهای ورق کله گاوی، استفاده در اتصالات تیر به ستون، تقویت محل اتصال تیرهای فرعی به اصلی، و ایجاد گره های مقاوم در برابر لنگرهای خمشی است.

در ساختمان هایی که اسکلت فلزی دارند، از ورق کله گاوی برای انتقال دقیق نیرو بین اجزای سازه ای استفاده می شود. به خصوص در سازه های بلندمرتبه یا چندطبقه که نیروهای جانبی ناشی از زلزله یا باد قابل توجه هستند، استفاده از اتصال کله گاوی باعث افزایش عملکرد سازه و جلوگیری از تمرکز تنش در محل اتصال می شود.

یکی دیگر از کاربردهای مهم ورق کله گاوی، در پروژه های صنعتی مانند سوله ها، کارخانه ها، انبارهای سنگین و پل هاست. در این نوع پروژه ها، بارهای سنگین تری نسبت به ساختمان های معمولی وجود دارد و لازم است اتصال تیرها به گونه ای باشد که امکان حرکت یا واژگونی وجود نداشته باشد. در این شرایط، اتصال گیردار کله گاوی گزینه ای بسیار مطمئن و فنی است.

در برخی موارد نیز از ورق کله گاوی در پروژه های مقاوم سازی سازه های موجود استفاده می شود. به عنوان مثال، در بازسازی ساختمان هایی که دارای اتصالات ضعیف یا نیمه گیر دار هستند، می توان با استفاده از ورق کله گاوی و طراحی اصولی، محل اتصال را تقویت کرد. این تکنیک در مقاوم سازی لرزه ای کاربرد فراوانی دارد.

در نهایت باید اشاره کرد که امروزه در نرم افزارهای طراحی سازه مانند ETABS و SAP2000، قابلیت مدل سازی اتصالات کله گاوی به صورت اختصاصی فراهم شده و مهندسان می توانند عملکرد واقعی این نوع اتصال را با دقت بالا تحلیل و بررسی کنند. همین موضوع نشان می دهد که ورق کله گاوی نه تنها یک قطعه اجرایی بلکه عنصری مهندسی شده در ساختار سازه های مدرن است.

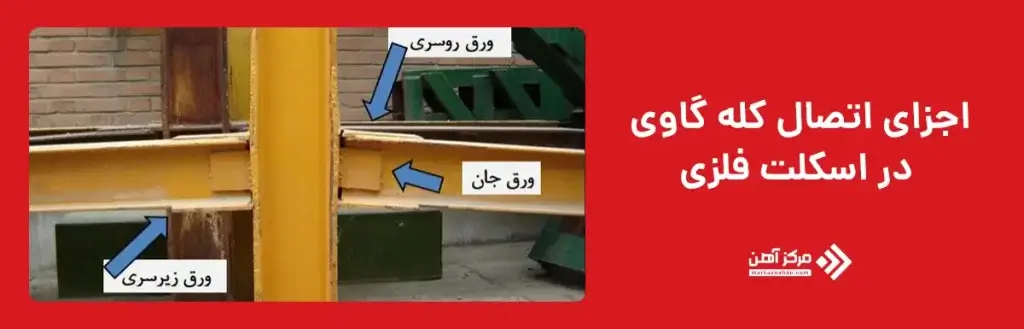

اجزای اتصال کله گاوی در اسکلت فلزی

اتصال کله گاوی در اسکلت فلزی متشکل از چندین جزء اصلی است که هرکدام نقش خاصی در انتقال نیرو، پایداری سازه و کنترل لنگرهای خمشی دارند. این اجزا باید بر اساس اصول طراحی سازه، نوع بارگذاری، و موقعیت نصب انتخاب و اجرا شوند. در ادامه به دو مورد از مهم ترین اجزای این نوع اتصال پرداخته می شود:

ورق زیرسری و روسری

ورق زیرسری و ورق روسری دو قطعه مکمل در اتصال کله گاوی هستند که نقش کلیدی در توزیع یکنواخت نیرو و پایدارسازی اتصال ایفا می کنند. ورق زیرسری معمولاً در پایین ترین قسمت محل اتصال قرار می گیرد و زیر جان تیر قرار می گیرد. این ورق در واقع نقش نگهدارنده اولیه تیر را قبل از انجام جوش نهایی بر عهده دارد. به علاوه، بارهای ثقلی واردشده از تیر را مستقیماً به ستون منتقل می کند.

ورق روسری، در بالای تیر و در سمت مقابل ورق زیرسری نصب می شود. این ورق در تعامل با ورق زیرسری باعث توزیع نیروهای خمشی در بالا و پایین مقطع تیر می شود و عملکرد گیرداری اتصال را بهبود می بخشد. ضخامت و ابعاد این دو ورق معمولاً با توجه به نوع پروفیل تیر و بارگذاری تعیین می شود.

در طراحی دقیق، این دو ورق باید با دقت بالا به تیر و ستون جوش داده شوند تا از تمرکز تنش یا ایجاد گپ های ناهمسان جلوگیری شود. به علاوه، ورق های زیرسری و روسری می توانند به صورت سوراخ دار یا ساده تولید شوند، و گاهی برای افزایش دقت نصب، در کارگاه آماده سازی و سپس در محل پروژه نصب می شوند.

ورق اتصال جان یا نبشی جان

ورق اتصال جان یا همان نبشی جان، برای افزایش استحکام جان تیر و ایجاد سطح جوش بیشتر بین تیر و ستون استفاده می شود. این ورق در دو سمت جان تیر قرار می گیرد و به صورت جوشی یا پیچ ومهره ای متصل می شود. در پروژه هایی که نیروهای جانبی مانند باد و زلزله قابل توجه است، استفاده از ورق اتصال جان بسیار ضروری است زیرا مانع از کمانش یا تغییر شکل جان تیر در محل اتصال می شود.

همچنین ورق اتصال جان به انتقال مؤثرتر نیروهای برشی کمک می کند و در واقع مکمل عملکرد ورق های روسری و زیرسری است. در برخی طراحی ها، به جای استفاده از یک ورق ضخیم، دو ورق نازک تر در دو طرف جان نصب می شوند تا از تقارن نیروها اطمینان حاصل شود. انتخاب نوع ورق جان بستگی به هندسه اتصال، نوع تیرآهن، و مقاومت مورد نیاز دارد.

این اجزای مکمل، در کنار هم باعث می شوند اتصال کله گاوی به یکی از مقاوم ترین و پایدارترین اتصالات در طراحی اسکلت فلزی تبدیل شود.

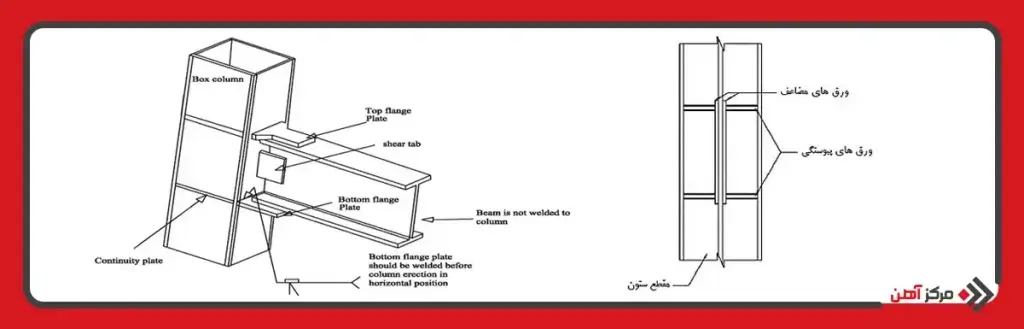

نحوه اتصال ورق کله گاوی

اتصال ورق کله گاوی در سازه های فلزی یکی از مراحل حساس و تعیین کننده در فرآیند اجرای اسکلت فلزی است. نحوه اتصال این ورق ها نه تنها بر عملکرد سازه در برابر بارهای عمودی و افقی تأثیر می گذارد، بلکه نقش کلیدی در انتقال نیروهای خمشی و برشی دارد. اجرای صحیح اتصال کله گاوی مستلزم رعایت دقیق اصول طراحی سازه، دستورالعمل های فنی جوشکاری و استفاده از مصالح استاندارد است. در این بخش به طور جامع به شیوه های اتصال، اجزای اجرایی، شرایط طراحی و الزامات فنی پرداخته می شود.

در اتصال کله گاوی، هدف اصلی ایجاد یک گره گیردار بین تیر و ستون یا تیر به تیر است؛ یعنی اتصالی که بتواند لنگر خمشی، نیروی محوری و نیروی برشی را هم زمان منتقل کند. این اتصال با استفاده از چند قطعه فلزی مکمل شامل ورق زیرسری، ورق روسری، ورق یا نبشی جان، و ورق کله گاوی اصلی انجام می شود. این اجزا باید به گونه ای جوش یا پیچ شوند که اتصال کاملاً صلب باشد و امکان حرکت نسبی بین اعضا به حداقل برسد.

مراحل اجرای اتصال کله گاوی:

1. برش ورق ها بر اساس ابعاد طراحی: ابتدا ورق های موردنیاز از جمله کله گاوی، روسری، زیرسری و جان، بر اساس نقشه برش داده می شوند.
2. تراز کردن تیر و ستون: برای اطمینان از انتقال صحیح نیروها، تیر و ستون باید کاملاً در راستای طراحی نصب شده باشند.
3. نصب اولیه با Tack Welding یا پیچ موقت: به منظور تثبیت موقتی اعضا و جلوگیری از اعوجاج در جوشکاری نهایی.
4. جوشکاری نهایی: عملیات جوشکاری با رعایت استانداردهای AWS یا آیین نامه های ملی انجام می شود. توجه ویژه ای باید به جوش نفوذی، طول جوش و نوع الکترود مصرفی داشت.
5. بازرسی جوش: توسط تیم کنترل کیفیت یا مهندس ناظر انجام می شود و در صورت نیاز از تست های غیرمخرب مانند UT یا RT استفاده می گردد.

نکات کلیدی:

• اتصال کله گاوی باید قابلیت انتقال تمام لنگر خمشی و نیروی برشی ناشی از زلزله را داشته باشد.
• اجرای هم زمان ورق زیرسری و روسری با جوش مناسب، باعث افزایش مقاومت اتصال می شود.
• ابعاد ورق کله گاوی و موقعیت نصب آن باید با نوع پروفیل تیر و ستون هماهنگ باشد.
• در طراحی های مدرن، از مدل سازی اتصال در نرم افزارهای مهندسی مانند SAP2000 و ETABS استفاده می شود.

در نهایت، اتصال گیردار گله گاوی یک اتصال مهندسی شده است که برای عملکرد صحیح به طراحی دقیق و اجرای استاندارد نیاز دارد. این اتصال در پروژه هایی که عملکرد لرزه ای یا باربری سازه در اولویت است، انتخابی قابل اتکا و مؤثر به شمار می رود.

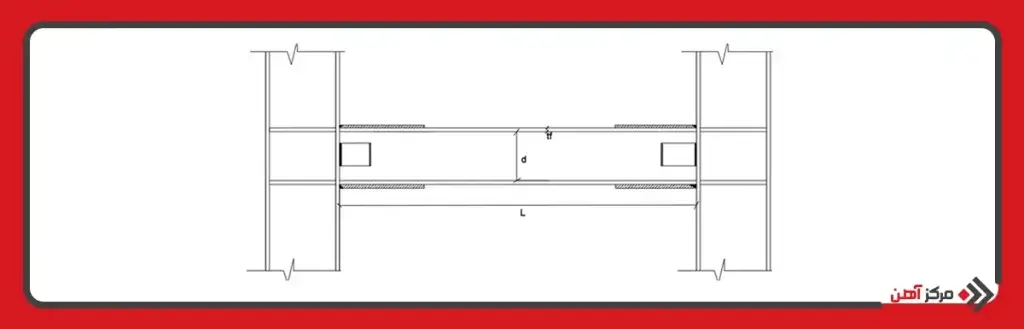

ابعاد ورق کله گاوی برای ستون ها

انتخاب صحیح ابعاد ورق کله گاوی برای ستون ها یکی از عوامل تعیین کننده در استحکام و عملکرد اتصالات اسکلت فلزی است. این ابعاد باید بر اساس نوع و سایز ستون، بارهای وارد بر اتصال، الزامات آیین نامه ای و نوع پروژه تعیین شود. یک طراحی اصولی و مبتنی بر محاسبه، تضمین کننده انتقال صحیح نیرو بین تیر و ستون خواهد بود و از ایجاد تمرکز تنش یا خرابی اتصال جلوگیری می کند.

نوع ستون (پروفیل)	ضخامت ورق (mm)	طول ورق (mm)	عرض ورق (mm)	مناسب برای ارتفاع تیر (m)
IPB 200 / HEB 200	10	300	180	تا 3 متر
IPB 240 / HEB 240	12	350	200	3 تا 4 متر
IPB 300 / HEB 300	15	400	220	4 تا 5 متر
IPB 360 / HEB 360	18	450	250	5 تا 6 متر
IPB 400 / HEB 400	20	500	270	بیش از 6 متر

ابعاد ورق کله گاوی معمولاً شامل موارد زیر است:

• ضخامت ورق: یکی از مهم ترین پارامترها، ضخامت ورق است که بسته به نوع پروفیل و سطح بارگذاری می تواند از ۸ میلی متر تا بیش از ۲۵ میلی متر متغیر باشد. در پروژه های صنعتی یا سازه های بلند، ضخامت های بالاتر برای اطمینان از پایداری اتصال استفاده می شوند.
• طول و عرض ورق: طول و عرض ورق معمولاً باید به گونه ای باشد که تمام جان تیر یا ستون را پوشش دهد و امکان جوشکاری در تمامی جهات را فراهم آورد. به طور معمول، عرض ورق در حدود ۲۰ تا ۳۰ سانتی متر و طول آن بسته به طول جان تیر متغیر است.
• ابعاد متناسب با سایز تیرآهن یا ستون: به عنوان مثال، برای ستون های HEB240 یا IPB300، ابعاد ورق کله گاوی باید به گونه ای طراحی شود که لبه های آن با حاشیه کافی از جان ستون فاصله داشته و امکان اجرای جوش کامل فراهم باشد.

عوامل مؤثر بر انتخاب ابعاد:

1. نوع بارگذاری: بارهای ثقلی، جانبی (باد و زلزله) و لنگرهای خمشی تعیین کننده ضخامت و طول ورق هستند.
2. نسبت دهانه به ارتفاع تیر: تیرهای با دهانه بلندتر معمولاً نیاز به ورق های با ضخامت و طول بیشتر دارند.
3. نوع جوش مورد استفاده: در اتصالاتی که جوش نفوذی استفاده می شود، نیاز به سطح بیشتر و در نتیجه ورق بزرگ تر وجود دارد.
4. نوع اتصال (تیر به ستون یا تیر به تیر): در اتصالات تیر به ستون، ورق باید سطح بیشتری از ستون را پوشش دهد و در صورت نیاز، به صورت جفت در دو طرف نصب شود.

در نهایت، برای انتخاب دقیق ابعاد، از روش های طراحی سازه ای مبتنی بر آیین نامه ملی ۲۸۰۰ و استانداردهای جوشکاری AWS بهره گرفته می شود. همچنین نرم افزارهای طراحی مانند SAFE یا Tekla Structures امکان مدل سازی کامل و استخراج ابعاد دقیق ورق را برای هر نوع ستون و شرایط بارگذاری فراهم می کنند.

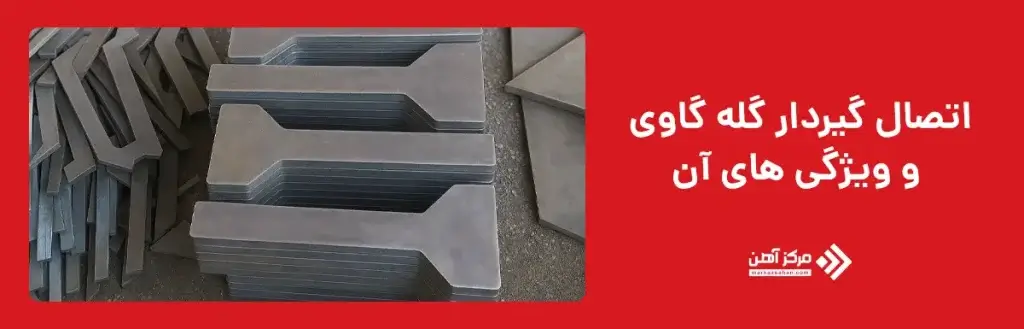

اتصال گیردار گله گاوی و ویژگی های آن

اتصال گیردار گله گاوی یکی از رایج ترین و مقاوم ترین انواع اتصالات در سازه های فولادی به ویژه اسکلت فلزی است که به منظور انتقال کامل نیروهای محوری، برشی و لنگر خمشی میان تیر و ستون مورد استفاده قرار می گیرد. برخلاف اتصال مفصلی که تنها نیروی برشی را منتقل می کند، اتصال گیردار در برابر دوران و تغییر شکل زاویه ای نیز مقاوم است و همین ویژگی آن را برای پروژه هایی که نیاز به سختی جانبی دارند، بسیار ارزشمند می سازد.

در اتصال گیردار گله گاوی، ورق کله گاوی به همراه اجزای مکمل مانند ورق های روسری، زیرسری و جان، به صورت جوشی به اعضای سازه متصل می شوند. این اتصال به گونه ای طراحی می شود که لنگر خمشی ایجاد شده در تیر به ستون منتقل شده و مانع چرخش آن در محل اتصال شود. در واقع، اتصال کله گاوی نقش نوعی گره ثابت و صلب را در قاب سازه ایفا می کند.

ویژگی های بارز اتصال گیردار گله گاوی:

1. انتقال مؤثر لنگر خمشی: این نوع اتصال قادر است لنگرهای ناشی از بارهای ثقلی و جانبی (مانند زلزله یا باد) را بدون کاهش عملکرد، منتقل کند.
2. افزایش سختی جانبی سازه: به دلیل رفتار صلب این اتصال، موجب افزایش سختی قاب در برابر جابه جایی های جانبی می شود.
3. ایجاد انسجام در قاب خمشی: اتصال گیردار با عملکرد هماهنگ میان اعضا، موجب کاهش تغییر شکل نسبی بین طبقات (drift) می شود.
4. پایداری بهتر در برابر زلزله: این نوع اتصال در مناطق با خطر لرزه ای بالا به عنوان گزینه ای مطلوب محسوب می شود.
5. هماهنگی با طراحی عملکردی (Performance Based Design): در سیستم های طراحی مبتنی بر عملکرد، اتصال گیردار گله گاوی نقش کلیدی در محدود کردن نقاط تمرکز تنش دارد.

نکته مهم:

برای دستیابی به عملکرد ایده آل، طراحی این نوع اتصال باید مطابق با آیین نامه هایی نظیر AISC 360، مقررات ملی ساختمان ایران و ضوابط FEMA 350 انجام شود. اجرای جوشکاری باید تحت نظارت دقیق انجام شود و استفاده از الکترودهای استاندارد، کنترل پیش گرمایش و جلوگیری از اعوجاج، الزامی است.

اتصال گیردار کله گاوی به دلیل قابلیت اجرای نسبتاً ساده تر نسبت به سیستم های پیچی و در عین حال مقاومت بسیار بالا، گزینه ای ممتاز برای طراحان سازه در پروژه های مسکونی، صنعتی و زیرساختی محسوب می شود.

مزایا و معایب استفاده از اتصال کله گاوی

استفاده از اتصال کله گاوی در سازه های فلزی، به ویژه در اسکلت هایی با عملکرد خمشی بالا، با مزایا و البته برخی محدودیت ها همراه است. این نوع اتصال، به دلیل ویژگی های خاص خود، توانسته جایگاه قابل توجهی در طراحی های مدرن مهندسی سازه پیدا کند. در ادامه، مزایا و معایب این اتصال را به صورت خلاصه شده در جدول زیر ارائه می کنیم تا تصمیم گیری برای طراحان و مهندسان آسان تر شود:

مزایا	توضیحات
انتقال کامل نیروهای خمشی و برشی	اتصال کله گاوی با طراحی صلب، امکان انتقال مؤثر تمام نیروهای سازه‌ ای را فراهم می‌ کند.
افزایش سختی قاب فلزی	مانع از تغییر زاویه‌ ای بین اعضا می‌ شود و سختی جانبی قاب را بالا می‌ برد.
مناسب برای سازه‌ های لرزه‌ ای	عملکرد عالی در برابر نیروهای زلزله به‌ ویژه در قاب‌ های خمشی دارد.
اجرای نسبتاً ساده‌ تر نسبت به اتصالات پیچ‌ و مهره‌ای	در محل پروژه قابل جوشکاری بوده و نیاز به سوراخکاری یا آماده‌ سازی خاص ندارد.
هماهنگی با نرم‌ افزارهای طراحی	قابلیت مدل‌ سازی دقیق در نرم‌ افزارهایی مانند ETABS و SAP2000 را دارد.

معایب	توضیحات
نیاز به جوشکاری دقیق و کنترل‌ شده	کوچک‌ ترین نقص در جوش می‌ تواند منجر به کاهش مقاومت یا خرابی اتصال شود.
هزینه اجرای بالاتر نسبت به برخی اتصالات ساده	به‌ ویژه در پروژه‌ های کوچک، ممکن است گزینه اقتصادی نباشد.
وابستگی به کیفیت ورق و مهارت جوشکار	کیفیت نهایی اتصال وابسته به اجرای دقیق با متریال استاندارد است.
احتمال تمرکز تنش در صورت طراحی اشتباه	در صورت نادیده گرفتن ضخامت مناسب یا ابعاد صحیح، ممکن است تمرکز تنش رخ دهد.
دشواری بازرسی در بعضی شرایط	برخی قسمت‌ های جوش در محل اتصال ممکن است به سختی بازرسی شوند.

نکات مهم در اتصال کله گاوی در سازه‌های فلزی

اجرای اصولی اتصال کله گاوی در اسکلت‌ های فلزی مستلزم رعایت مجموعه‌ ای از نکات فنی، طراحی و اجرایی است که هرکدام می‌ توانند بر عملکرد نهایی سازه تأثیرگذار باشند. این نکات نه‌ تنها در هنگام طراحی بلکه در مراحل ساخت، نصب، جوشکاری و بازرسی نیز باید به‌دقت مورد توجه قرار گیرند. در ادامه به مهمترین مواردی که در اجرای این نوع اتصال باید رعایت شود می‌ پردازیم:

1. استفاده از ورق استاندارد: انتخاب ورق کله گاوی ستون با کیفیت مناسب، ضخامت کافی و دارای شناسنامه متالورژیکی معتبر، از ضروریات اولیه است. متریال استفاده‌ شده باید با آیین‌ نامه ملی ساختمان و استانداردهای فولاد مطابقت داشته باشد.

2. تناسب ابعاد با نوع مقطع: طراحی و اجرای ابعاد ورق کله گاوی باید بر اساس نوع پروفیل تیرآهن یا ستون و میزان بارگذاری انجام شود. انتخاب ابعاد نامتناسب ممکن است منجر به تمرکز تنش یا کاهش استحکام اتصال گردد.

3. کنترل کیفیت جوشکاری: استفاده از جوشکار دارای صلاحیت، کنترل پیش‌گرمایش، نوع الکترود و نحوه اجرای جوش‌ ها نقش کلیدی در تضمین پایداری اتصال دارد. پیشنهاد می‌ شود از بازرسی‌ های غیرمخرب مانند UT یا PT برای بررسی کیفیت اتصال استفاده شود.

4. هماهنگی با طراحی سازه‌ ای: محل قرارگیری ورق‌ ها باید با تحلیل‌ های نرم‌ افزاری مانند SAP و ETABS هماهنگ باشد تا اتصال بتواند به‌درستی لنگر و نیروهای خمشی را منتقل کند. همچنین در طراحی اتصال گیردار گله گاوی باید حتماً ضوابط لرزه‌ ای و سختی قاب در نظر گرفته شود.

5. رعایت ترتیب نصب: ابتدا باید تیرها در موقعیت دقیق تراز شوند و سپس ورق زیرسری نصب شود. پس از آن، نصب ورق روسری کله گاوی و ورق‌ های جان باید با دقت انجام گیرد تا از بروز اعوجاج یا افت کیفیت اتصال جلوگیری شود.

6. استفاده از نقشه اجرایی دقیق: در تمام مراحل باید از نقشه‌ های اجرایی با ابعاد دقیق و جزئیات کامل استفاده شود. نقشه‌ ها باید شامل اطلاعاتی نظیر ضخامت، نوع جوش، محل نصب و ابعاد ورق WPF و سایر اجزای اتصال باشند.

7. کنترل هم‌محوری اعضا: پیش از جوشکاری نهایی، اطمینان از تراز بودن تیر و ستون، و هم‌ محوری ورق‌ ها اهمیت بالایی دارد.

با رعایت این موارد و اجرای اصولی، می‌ توان اطمینان حاصل کرد که طراحی اتصال کله گاوی منجر به اتصالی ایمن، مقاوم و مطابق با استانداردهای ملی و بین‌ المللی خواهد شد.

نکات مهم در خرید ورق کله گاوی

در خرید ورق کله گاوی برای پروژه‌های فلزی، توجه به چند نکته کلیدی می‌تواند کیفیت اجرای سازه را تضمین کرده و از بروز خطاهای مهندسی در آینده جلوگیری کند. اولین نکته، انتخاب ورق با مشخصات فنی تاییدشده است. این ورق‌ها باید دارای استانداردهای متالوژی معتبر، گواهی کنترل کیفیت کارخانه و سازگاری با آیین‌نامه‌های طراحی سازه باشند. ترجیحاً از تولیدکنندگانی خرید شود که سابقه تولید ورق‌های صنعتی دارند و مشخصات فنی محصولات آن‌ها با نیازهای اجرایی پروژه تطابق دارد. اطلاع از قیمت ورق در بازار آهن و مقایسه آن با کیفیت محصول، باعث تصمیم‌گیری بهتر در خرید می‌شود.

نکته دوم، توجه به ابعاد، ضخامت و نوع ورق موردنیاز پروژه است. در خرید ورق کله گاوی ستون، باید ابعاد و ضخامت بر اساس محاسبات سازه‌ای تعیین شده باشد. به‌عنوان مثال، برای اتصالاتی که بار خمشی بالا دارند، استفاده از ورق‌های ضخیم‌تر ضروری است. همچنین، استفاده از ورق روسری کله گاوی و ورق WPF با دقت بالا در ابعاد و سوراخ‌کاری می‌تواند زمان اجرای اتصال را کاهش داده و کیفیت نهایی را ارتقا دهد. رعایت هم‌راستایی سوراخ‌ها، کیفیت سطح، نبود زنگ‌زدگی، و یکنواختی ضخامت در تمام بخش‌ها باید هنگام خرید بررسی شوند.

نکته سوم به قیمت آهن در بازار مربوط می‌شود. چون ورق کله گاوی از فولاد نوردشده یا برش‌خورده تهیه می‌شود، نوسانات قیمت آهن مستقیماً بر هزینه تمام‌شده آن اثرگذار است. برای پروژه‌هایی با حجم خرید بالا، بهتر است از مراکز معتبر یا به‌طور مستقیم از کارخانه خریداری شود تا از اصالت کالا، قیمت رقابتی و امکان تأمین پیوسته اطمینان حاصل گردد. همچنین بررسی انبارداری صحیح، خدمات پس از فروش و وجود موجودی متنوع در سایزهای مختلف، از دیگر نکاتی است که باید در خرید این نوع ورق‌ها مدنظر قرار گیرد.

جمع بندی

در این مقاله به‌طور جامع به بررسی مفهومی، ساختاری و اجرایی ورق کله گاوی در سازه‌های فلزی پرداختیم و نقش کلیدی آن را در ایجاد اتصالات گیردار و مقاوم در برابر بارهای خمشی، محوری و جانبی تحلیل کردیم. اجزای این اتصال مانند ورق روسری کله گاوی، ورق زیرسری و روسری و ورق اتصال جان به تفکیک معرفی شدند و نکاتی نظیر انتخاب صحیح ابعاد ورق کله گاوی، اصول طراحی اتصال کله گاوی و الزامات اجرایی در پروژه‌های صنعتی و ساختمانی توضیح داده شد. در ادامه، اهمیت رعایت استانداردها در طراحی اتصال WFP، مزایا و معایب این نوع اتصال، و الزامات دقیق در خرید و کنترل کیفیت ورق WPF نیز مورد تأکید قرار گرفت. این بررسی نشان داد که اتصال کله گاوی، در صورت طراحی صحیح و اجرای اصولی، می‌تواند راه‌حلی مطمئن برای افزایش پایداری و ایمنی سازه‌های فولادی در برابر نیروهای مختلف باشد.
