طراحی خیابان ها فقط به آسفالت و تعیین مسیر خودروها محدود نمی شود، بلکه بر پایه اصول مهندسی دقیق استوار است. یکی از مفاهیم کلیدی در این زمینه پروفیل عرضی خیابانی است که به عنوان نقشه مقطع خیابان، نحوه جانمایی اجزایی مانند سواره رو، پیاده رو، مسیر دوچرخه، شانه ها و فضای سبز را مشخص می کند. این پروفیل علاوه بر جنبه زیبایی، نقشی اساسی در ایمنی تردد و مدیریت آب های سطحی دارد. بدون آن، اجرای پروژه ها با بی نظمی و افزایش هزینه رو به رو می شود. آشنایی با این مفهوم برای مهندسان و مدیران شهری ضروری است، زیرا بر کیفیت زندگی شهری اثر مستقیم دارد. حتی عواملی بیرونی مانند هزینه مصالح و قیمت آهن نیز می توانند بر طراحی و اجرای صحیح آن تأثیر بگذارند.

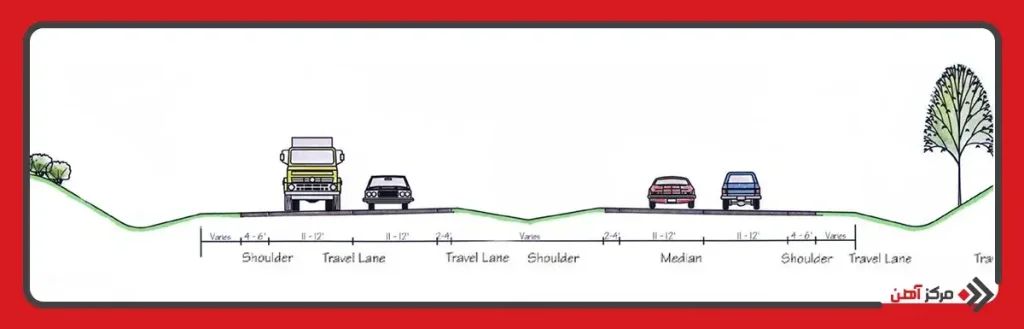

پروفیل عرضی خیابانی، تصویری مقطعی از خیابان در جهت عرضی است که چیدمان اجزایی مانند سواره رو، پیاده رو، مسیر دوچرخه، جوی آب و شیب عرضی را به طور دقیق نشان می دهد. این ابزار به مهندسان کمک می کند تا میان حمل و نقل، ایمنی و زیبایی تعادل ایجاد کنند و به همین دلیل در تمام پروژه های راه سازی و شهرسازی به عنوان سند پایه مورد استفاده قرار می گیرد. حتی در عمل، هزینه مصالح و قیمت پروفیل نیز بر نحوه اجرای آن اثرگذار است.
استانداردها و ضوابط محلی (از جمله معیارهای دسترس پذیری برای معلولان و پهنای مینیمم پیاده رو) در تعیین مقادیر و آرایش اجزا در پروفیل عرضی نقش تعیین کننده دارند. پروفیل دقیق، بهره وری شبکهٔ دفع روان آب سطحی را بهبود می بخشد و شیب عرضی، محل جوی ها یا کانال ها و ارتفاع های مرزی برای جلوگیری از آب گرفتگی و فرسایش طراحی می شود. در طراحی باید سهم بندی عرض بین سواره رو، مسیر دوچرخه، پیاده رو و فضای سبز شهری طوری انجام شود که ایمنی، دسترسی و کیفیت منظر در اولویت باشند. فرآیند اجرا شامل برداشت میدانی، ترسیم CAD، محاسبات سازه ای و هیدرولیکی، انتخاب مصالح و در نهایت کنترل کیفیت و برنامهٔ نگهداری است؛ بنابراین تصمیمات اقتصادی و عمر مفید مصالح مستقیماً بر شکل نهایی پروفیل تأثیر می گذارند.

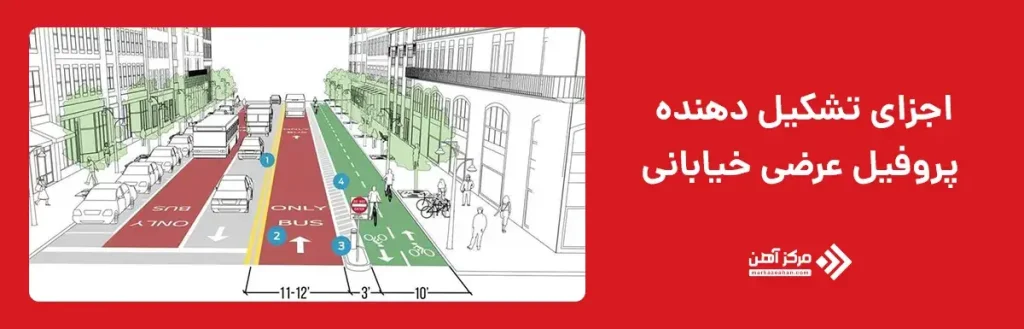

هر خیابان متناسب با نوع کاربری و موقعیت مکانی خود، اجزای مختلفی دارد که در پروفیل عرضی به صورت دقیق نمایش داده می شوند. این اجزا نه تنها وظیفه عملکردی دارند بلکه در زیبا سازی و ایمنی نیز نقش مهمی ایفا می کنند. در ادامه به شرح تفصیلی مهم ترین اجزای پروفیل عرضی خیابان پرداخته می شود:
سواره رو (Carriageway)
سواره رو اصلی ترین بخش هر خیابان است و به طور ویژه برای حرکت وسایل نقلیه طراحی می شود. تعداد خط های سواره رو و عرض آن با توجه به حجم ترافیک، موقعیت خیابان و نوع وسایل نقلیه ای که از آن استفاده می کنند تعیین می گردد. برای مثال، خیابان های اصلی شهری معمولاً چند خط رفت و برگشت دارند، در حالی که خیابان های محلی تنها یک یا دو خط باریک دارند. کیفیت آسفالت، مقاومت در برابر بار سنگین خودروها و طراحی صحیح این بخش تأثیر مستقیم بر ایمنی رانندگان و روانی ترافیک دارد.
پیاده رو (Sidewalk)
پیاده رو فضایی است که برای عبور ایمن عابران طراحی شده و نقش حیاتی در جداسازی انسان ها از ترافیک خودروها دارد. مصالح به کار رفته در پیاده رو باید مقاوم و ضد لغزش باشند تا در شرایط بارانی یا برفی خطر زمین خوردن کاهش یابد. همچنین عرض پیاده رو باید به گونه ای باشد که افراد بتوانند به راحتی از کنار یکدیگر عبور کنند و در صورت نیاز، مسیر ویژه ای برای افراد کم توان یا ویلچرنشینان نیز در نظر گرفته شود. در خیابان های پرتردد، طراحی پیاده روها به گونه ای انجام می شود که علاوه بر کارکرد ایمنی، جنبه زیبایی شناسی نیز داشته باشند.
شیب عرضی (Cross Slope)
شیب عرضی خیابان یکی از عناصر مهم در پروفیل خیابان است که برای هدایت آب باران و جلوگیری از جمع شدن آن در سطح خیابان طراحی می شود. این شیب به صورت یک اختلاف ارتفاع جزئی میان مرکز و لبه خیابان در نظر گرفته می شود. رعایت استانداردهای مربوط به شیب عرضی بسیار حیاتی است، زیرا شیب کم موجب تجمع آب و ایجاد لغزندگی می شود و شیب زیاد نیز می تواند کنترل خودروها را دشوار سازد. بنابراین انتخاب درصد مناسب شیب عرضی، یکی از حساس ترین مراحل در طراحی خیابان ها است.
شانه ها یا حاشیه ها
شانه ها یا حاشیه ها بخش هایی در کنار سواره رو هستند که نقش ایمنی و پشتیبان دارند. این قسمت ها معمولاً خاکی یا آسفالت سبک هستند و برای توقف اضطراری خودروها یا کاهش شدت برخوردها در مواقع حادثه مورد استفاده قرار می گیرند. علاوه بر آن، وجود شانه ها باعث افزایش دوام سواره رو می شود، زیرا از تخریب کناره های آسفالت جلوگیری می کنند. در جاده های بین شهری، عرض شانه ها معمولاً بیشتر است تا فضای کافی برای توقف کامیون ها و اتوبوس ها نیز فراهم باشد و رعایت این موضوع یکی از اصول مهم در طراحی مقطع عرضی جاده محسوب می شود.
مسیرهای ویژه
برخی از خیابان ها به مسیرهای ویژه ای مجهز هستند که با هدف بهبود حمل و نقل عمومی و کاهش ترافیک طراحی می شوند. این مسیرها می توانند شامل خطوط ویژه اتوبوس، مسیرهای دوچرخه سواری و یا خطوط اختصاصی تاکسی باشند. وجود مسیرهای ویژه در شهرهای بزرگ به کاهش زمان سفر، افزایش ایمنی و تشویق به استفاده از وسایل نقلیه عمومی کمک می کند. طراحی صحیح این مسیرها در پروفیل عرضی اهمیت بالایی دارد، زیرا اگر عرض یا محل آن ها به درستی تعیین نشود، می تواند به جای بهبود، باعث ایجاد اختلال در جریان ترافیک گردد.
فضای سبز و نوار حفاظتی
فضای سبز و نوارهای حفاظتی از جمله اجزای جانبی در پروفیل خیابان هستند که هم نقش ایمنی و هم نقش زیباشناسی دارند. این بخش ها معمولاً شامل درخت کاری، چمن کاری یا نصب موانع ایمنی برای جداسازی مسیر سواره رو از پیاده رو یا خیابان های مجاور هستند. وجود فضای سبز علاوه بر بهبود کیفیت هوا و کاهش آلودگی صوتی، آرامش بصری برای رانندگان و عابران ایجاد می کند. در بسیاری از خیابان های شهری، نوارهای سبز به عنوان حائلی برای کاهش خطر برخورد مستقیم خودروها با پیاده رو طراحی می شوند.
تمامی اجزای پروفیل عرضی خیابانی، چه اصلی مانند سواره رو و پیاده رو و چه فرعی مانند فضای سبز، مکمل یکدیگر هستند و نبود هر کدام می تواند کارکرد خیابان را با مشکل مواجه کند. بسته به نوع خیابان و موقعیت آن (شهری یا بین شهری)، ابعاد، مصالح و استانداردهای هر جزء تفاوت پیدا می کند. بنابراین، شناخت دقیق این اجزا برای طراحی اصولی و اجرای ایمن خیابان ها ضروری است.
طراحی پروفیل عرضی خیابان یکی از مهم ترین مراحل در مهندسی راه و شهرسازی است، زیرا تعیین کننده چیدمان اجزای خیابان و نحوه استفاده از فضا می باشد. این پروفیل بسته به نوع خیابان و شرایط محیطی متفاوت است و به همین دلیل دسته بندی‌های متنوعی دارد. آشنایی با انواع آن به مهندسان کمک می کند تا خیابان ها را ایمن تر و کارآمد تر طراحی کنند.
خیابان های شهری → تمرکز بر پیاده رو، مسیر دوچرخه و حمل و نقل عمومی.
خیابان های بین شهری → تمرکز بر سواره رو و شانه ها.
بزرگراه ها → طراحی عریض، شانه های پهن و مناسب سرعت های بالا.
خیابان های محلی → مقطع ساده تر، با عرض کم و توجه به دسترسی محلی.
مناطق بارانی → نیاز به شیب عرضی بیشتر برای تخلیه سریع آب.
مناطق خشک → شیب عرضی کمتر برای حفظ تعادل طراحی.
مشخصات فنی پروفیل عرضی شامل ابعاد دقیق هر بخش از خیابان، میزان شیب، نوع مصالح به کار رفته و استانداردهای ایمنی است. برای مثال، عرض خط سواره رو در خیابان های اصلی معمولاً بین ۳ تا ۳.۵ متر در نظر گرفته می شود. پیاده روها حداقل باید ۱.۵ متر عرض داشته باشند تا عبور و مرور همزمان چند نفر امکان پذیر باشد. همچنین، ضخامت آسفالت، نحوه زهکشی و مصالح به کار رفته در پیاده رو نیز بخشی از مشخصات فنی هستند. این جزئیات کوچک، تاثیر مستقیم بر دوام خیابان، راحتی کاربران و کاهش هزینه های تعمیر و نگهداری دارند.
شیب عرضی یکی از عوامل مهم در طراحی خیابان ها است که مستقیماً بر ایمنی عبور و مرور تاثیر می گذارد. این شیب معمولاً بین ۱.۵ تا ۳ درصد در نظر گرفته می شود تا آب باران یا برف ذوب شده به خوبی تخلیه شود و هماهنگی با ابعاد پروفیل خیابان به درستی رعایت گردد. اگر شیب کمتر از حد استاندارد باشد، آب در سطح خیابان جمع می شود و خطر لغزندگی ایجاد می کند. از سوی دیگر، اگر شیب عرضی خیابان بیش از حد باشد، کنترل خودروها به ویژه در هنگام بارندگی دشوار خواهد شد. بنابراین رعایت استاندارد های ملی و بین المللی در این زمینه برای تضمین ایمنی و کیفیت راه ها ضروری است.
محاسبه پروفیل عرضی خیابان نیازمند دانش فنی، ابزارهای مهندسی و گاهی روش های هندسی ساده است. مهندسان در گام نخست، عرض کل خیابان را بر اساس کاربری و حجم ترافیک تعیین کرده و آن را میان بخش هایی مانند سواره رو، پیاده رو و شانه ها تقسیم می کنند تا تمام المان های پروفیل عرضی به درستی جانمایی شوند. سپس برای تعیین شیب عرضی، از فرمول های زهکشی استفاده می شود تا آب های سطحی در کوتاه ترین زمان تخلیه شوند. در این مرحله نرم افزارهایی مانند AutoCAD Civil 3D دقت محاسبات را افزایش می دهند. علاوه بر این روش ها، دو شیوه هندسی سنتی نیز برای محاسبه سطح پروفیل وجود دارد:
روش پرگار:
روش نواری (با دقت بیشتر):
به دلیل دقت و ثبات بیشتر، روش نوارینسبت به پرگار ترجیح داده می شود. به این ترتیب، چه با استفاده از نرم افزار های مهندسی و چه با روش های هندسی سنتی، می توان پروفیل عرضی خیابان را با دقت کافی محاسبه و در طراحی مورد استفاده قرار داد.

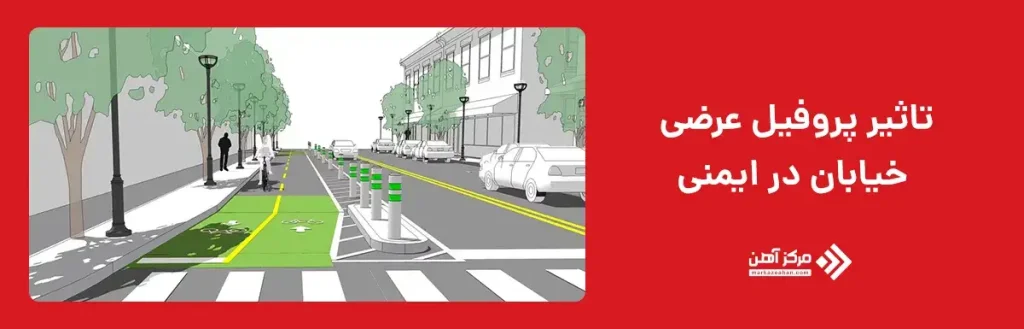

یکی از مهم ترین جنبه های پروفیل عرضی خیابان، نقش آن در افزایش ایمنی عبور و مرور است. طراحی درست باعث می شود که خودروها به راحتی در مسیر حرکت کنند، عابران پیاده فضای کافی برای تردد داشته باشند و دوچرخه سواران نیز ایمن بمانند؛ چرا که هماهنگی میان پروفیل طولی و عرضی نقش مهمی در ایجاد چنین ایمنی ای دارد. همچنین، وجود شیب عرضی خیابان استاندارد از آب گرفتگی و لغزندگی خیابان جلوگیری می کند. حتی جانمایی درست نوارهای حفاظتی و فضای سبز می تواند از شدت تصادفات بکاهد و محیطی امن تر برای همه کاربران ایجاد کند.
خیابان های شهری و جاده های بین شهری از نظر طراحی پروفیل تفاوت های قابل توجهی دارند و در این میان پروفیل عرضی راه شهری تمرکز بیشتری بر ایمنی عابران و دسترسی دارد. در شهرها، اولویت با پیاده روها، مسیرهای دوچرخه و زیباسازی است. اما در جاده های بین شهری، عرض زیاد سواره رو، شانه های ایمنی و طراحی شیب مناسب برای تخلیه آب اهمیت بیشتری دارد. در واقع، پروفیل خیابان شهری بیشتر بر دسترسی و ایمنی عابران متمرکز است، در حالی که پروفیل جاده های بین شهری به دنبال افزایش سرعت و ایمنی وسایل نقلیه است.
| ویژگی ها | پروفیل عرضی خیابان شهری | پروفیل عرضی جاده بین شهری |
|---|---|---|
| کاربری اصلی | دسترسی محلی، حمل و نقل عمومی، تردد عابران | جا به جایی سریع و ایمن وسایل نقلیه |
| سواره رو | معمولاً چند خطی اما با سرعت کنترل شده | عریض تر و مناسب سرعت های بالا |
| پیاده رو | بخش ضروری با عرض استاندارد و ایمن | معمولاً وجود ندارد یا بسیار محدود است |
| مسیر دوچرخه | در بسیاری از شهرها تعبیه می شود | معمولاً وجود ندارد مگر در مسیر های گردشگری |
| فضای سبز و زیبا سازی | اهمیت بالا برای بهبود کیفیت محیط شهری | اهمیت کمتر، تمرکز بر عملکرد و ایمنی |
| شانه ایمنی | باریک یا حذف شده به دلیل کمبود فضا | پهن و مقاوم، مناسب توقف اضطراری |
| شیب عرضی | کم، برای کنترل آب باران در محیط شهری | بیشتر، برای تخلیه سریع آب در مسیرهای طولانی |
| اولویت طراحی | ایمنی عابران پیاده، زیبایی و دسترسی | ایمنی وسایل نقلیه و سرعت سفر |
اجرای پروفیل عرضی خیابان در ظاهر ساده است اما در عمل با موانع زیادی روبه روست و ایجاد یک ساختار مقطع عرضی خیابان استاندارد نیازمند برنامه ریزی دقیق و منابع کافی می باشد. مهم ترین چالش، کمبود فضا در بافت های قدیمی است که خیابان های باریک اجازه ایجاد پیاده رو یا مسیر دوچرخه استاندارد را نمی دهند و گاهی حذف برخی اجزا اجتناب ناپذیر می شود. از سوی دیگر، مشکلات مالی و محدودیت بودجه شهرداری ها باعث می شود پروژه ها مرحله ای یا با کیفیت پایین اجرا شوند و هزینه های نگهداری افزایش یابد. شرایط اقلیمی نیز تأثیرگذار است؛ در مناطق کوهستانی شیب تند و ناهمواری زمین کار را سخت می کند، در مناطق مرطوب دوام آسفالت پایین است و در مناطق سردسیر یخ زدگی و تغییرات دمایی طراحی را پیچیده تر می سازد.
یکی دیگر از موانع جدی، نبود هماهنگی بین نهاد های مختلف مانند شهرداری، آب، برق، گاز، مخابرات و پلیس است که باعث دوباره کاری و افزایش هزینه می‌شود. علاوه بر این، افزایش جمعیت و خودروها می‌تواند طرح های قدیمی را ناکارآمد کند و نیاز به بازنگری پرهزینه به وجود آورد. در نهایت، مسائل حقوقی و اجتماعی مانند تملک زمین یا تخریب ساختمان های قدیمی نیز موجب تأخیر و هزینه های اضافی می شوند.
| دسته بندی چالش | توضیحات اصلی | پیامدها |
|---|---|---|
| فضایی | کمبود فضا در بافت های قدیمی و خیابان‌های باریک، محدودیت در ایجاد پیاده رو و مسیر دوچرخه | حذف برخی اجزای استاندارد، کاهش کیفیت طراحی |
| مالی و بودجه ای | هزینه بالای زیر سازی، آسفالت، پیاده رو و تجهیزات ایمنی | اجرای مرحله ای یا با کیفیت پایین، افزایش هزینه نگهداری |
| اقلیمی و جغرافیایی | شیب های تند در مناطق کوهستانی، رطوبت بالا در مناطق مرطوب، یخ زدگی در مناطق سردسیر | دشواری اجرا، کاهش دوام آسفالت، نیاز به طراحی زهکشی ویژه |
| مدیریتی و نهادی | عدم هماهنگی میان شهرداری، آب، برق، گاز، مخابرات و پلیس راهور | دوباره کاری، تأخیر پروژه، افزایش هزینه و نارضایتی شهروندان |
| توسعه و ترافیک | رشد جمعیت و افزایش خودروها که طرح های قدیمی را ناکارآمد می کند | نیاز به بازنگری و اصلاح پر هزینه پروفیل ها |
| حقوقی و اجتماعی | تملک زمین های اطراف یا تخریب ساختمان های قدیمی | تأخیر پروژه، هزینه های حقوقی و مقاومت شهروندان |
جمع بندی
پروفیل عرضی خیابانی یکی از اصول اساسی در طراحی و ساخت راه ها است که تاثیر مستقیم بر ایمنی، کارایی و زیبایی معابر دارد. این پروفیل نه تنها جانمایی اجزای مختلف خیابان را مشخص می کند، بلکه استاندارد های ایمنی و عملکردی را نیز در نظر می گیرد. شناخت اجزای تشکیل دهنده، انواع پروفیل و نحوه محاسبه آن به مهندسان کمک می کند تا خیابان هایی ایمن تر، کارآمدتر و با عمر مفید طولانی تر طراحی کنند. در نهایت، رعایت اصول فنی و استاندارد ها در پیاده سازی پروفیل عرضی خیابانی می تواند گامی مهم در ارتقای کیفیت زندگی شهری و بین شهری باشد.
سوالات متداول
پروفیل عرضی خیابانی مقطع فرضی از خیابان در جهت عرضی است که نحوه تقسیم فضا را نشان می دهد و اهمیت آن در ایجاد ایمنی، مدیریت آب های سطحی و طراحی استاندارد معابر شهری و بین شهری است.
این اجزا شامل سواره رو، پیاده رو، شیب عرضی، شانه ها، مسیرهای ویژه مثل دوچرخه یا اتوبوس و فضای سبز هستند که بسته به نوع خیابان ابعاد و نقش متفاوتی دارند.
Cc و cf در راهسازی اهمیت ویژه ای دارند؛ CC فاصله مرکز به مرکز خطوط سواره رو را مشخص می کند و CF همان شیب عرضی خیابان است که برای هدایت آب های سطحی و افزایش ایمنی در طراحی بسیار حیاتی است.
ابتدا عرض کل خیابان بر اساس ترافیک تعیین می شود، سپس میان اجزا تقسیم و شیب عرضی (۱.۵ تا ۳ درصد) محاسبه می گردد و معمولاً با نرم افزارهای مهندسی دقیق تر انجام می شود.
در شهری تمرکز بر پیاده رو، مسیر دوچرخه و زیبا سازی است، اما در بین شهری ها عرض سواره رو، شانه های ایمنی و شیب مناسب برای سرعت و ایمنی خودروها اهمیت اصلی دارد.
این پروفیل با جداسازی مسیرها، ایجاد پیاده رو استاندارد، طراحی شیب مناسب و مسیرهای ویژه از تصادفات می کاهد و محیطی ایمن تر برای عابر، دوچرخه سوار و راننده فراهم می کند.
