Cشکل است که برای پشتیبانی و نصب تجهیزات صنعتی، ساختمانی و زیر ساختی به کار می رود. این محصول به دلیل استحکام بالا و طراحی ویژه، توان تحمل بارهای مختلف را داشته و امکان نصب سریع تجهیزات جانبی را فراهم می کند. تنوع در جنس، ابعاد و پوشش، باعث شده سی ریل در پروژه های گوناگون از ساختمان سازی تا صنایع نفت و گاز کاربرد داشته باشد. وجود شیار ها و سوراخ های استاندارد روی بدنه، نصب بست ها و اتصالات را آسان و کم هزینه می سازد و انتخاب نوع مناسب آن می تواند بر هزینه نهایی پروژه و قیمت آهن مصرفی تأثیر گذار باشد. سی ریل علاوه بر نگهداری تجهیزات، ایمنی سیستم، سهولت تعمیرات و توسعه آتی را تضمین می کند. در این مطلب انواع، مشخصات و کاربرد های سی ریل و مزایای آن به طور کامل بررسی خواهد شد.
سی ریل یک پروفیل فلزی با مقطع C شکل است که به عنوان پایه و نگهدارنده برای نصب و پشتیبانی انواع تجهیزات مورد استفاده قرار می گیرد. طراحی خاص این پروفیل باعث می شود که هم وزن کمی داشته باشد و هم از نظر استحکام مکانیکی بتواند بارهای قابل توجهی را تحمل کند و مشابه پروفیل های سی چنل، قابلیت نصب ماژولار دارد. به همین دلیل، در هنگام انتخاب یا مقایسه با گزینه های مشابه، بررسی مشخصات فنی و قیمت پروفیل سی چنل گالوانیزه می تواند به تصمیم گیری بهتر کمک کند.
این محصول معمولاً در طول های استاندارد (۳ یا ۶ متر) تولید می شود و بسته به نیاز پروژه می توان آن را برش داد یا با سایر قطعات ترکیب کرد. یکی از ویژگی های مهم سی ریل یا C-Rail ، وجود شیار ها یا سوراخ های تعبیه شده بر روی بدنه است که نصب اتصالات و بست ها را بسیار آسان می کند. همین ویژگی موجب می شود فرآیند نصب تجهیزات سریع تر انجام شود و نیاز به سوراخ کاری اضافی در محل نصب وجود نداشته باشد. علاوه بر کاربرد مکانیکی، سی ریل به دلیل طراحی باز و قابل تنظیم، امکان تغییر یا گسترش سیستم ها را در آینده فراهم می کند. این مسئله به ویژه در پروژه هایی که نیاز به انعطاف پذیری و توسعه پذیری دارند، اهمیت زیادی دارد.

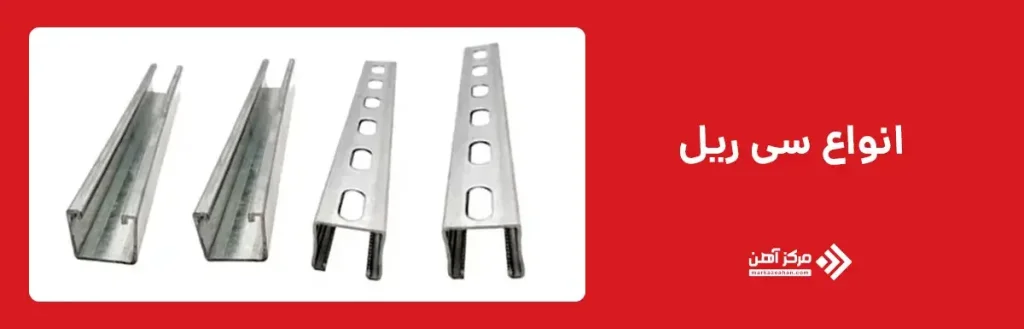

سی ریل ها را می توان بر اساس دو معیار اصلی دسته بندی کرد: جنس و نوع پوشش. هر کدام از این عوامل تأثیر زیادی بر مقاومت، طول عمر و کاربرد سی ریل در شرایط محیطی مختلف دارند. انتخاب صحیح نوع سی ریل با توجه به این دو عامل، نقش مهمی در عملکرد و ایمنی سیستم خواهد داشت. همچنین، شناخت دقیق این دسته بندی ها به مهندسان کمک می کند تا متناسب با شرایط پروژه، بهینه ترین گزینه را از نظر فنی و اقتصادی انتخاب کنند.
جنس سی ریل عامل اصلی تعیین مقاومت مکانیکی، دوام و حتی قیمت سی چنل گالوانیزه است و بر همین اساس، تولید کنندگان از فلزات و آلیاژ های مختلف برای ساخت این محصول استفاده می کنند و در برخی پروژه ها مدل سی چنل نیز به عنوان جایگزین یا مکمل استفاده می شود. انتخاب متریال مناسب نه تنها بر طول عمر و عملکرد سی ریل اثر می گذارد، بلکه میزان مقاومت آن در برابر شرایط محیطی سخت مانند رطوبت، دما و مواد شیمیایی را نیز مشخص می کند. به همین دلیل، آشنایی با انواع جنس سی ریل به مهندسان و مجریان پروژه کمک می کند تا گزینه ای متناسب با نیاز فنی و اقتصادی انتخاب کنند.
سی ریل فولادی خام از فولاد کربنی معمولی ساخته می شود و فاقد هرگونه پوشش ضد خوردگی است. این نوع سی ریل بیشتر در محیط های داخلی خشک که خطر زنگ زدگی کم است استفاده می شود.
مزیت اصلی آن قیمت پایین و استحکام مکانیکی بالاست، اما در محیط های مرطوب یا صنعتی، بدون پوشش محافظ دچار خوردگی خواهد شد. برای افزایش طول عمر، معمولاً پس از نصب، با رنگ یا پوشش محافظ پوشانده می شود.
این نوع سی ریل از فولاد ضد زنگ ساخته می شود و مقاومت بسیار بالایی در برابر زنگ زدگی و خوردگی دارد. به همین دلیل در صنایع غذایی، دارویی، پتروشیمی، دریایی و محیط‌های با رطوبت یا مواد شیمیایی بالا استفاده می شود. هر چند قیمت آن نسبت به نوع فولادی خام بالاتر است، اما به دلیل طول عمر زیاد و نیاز کمتر به تعمیر و نگهداری، در بلند مدت مقرون به صرفه خواهد بود.
پوشش سی ریل نقش مهمی در افزایش مقاومت آن در برابر خوردگی، سایش و آسیب های محیطی ایفا می کند. بسته به شرایط کارکرد، از روش های مختلفی مانند گالوانیزه گرم، گالوانیزه سرد یا رنگ الکترواستاتیک برای محافظت سطح استفاده می شود. انتخاب پوشش مناسب باعث افزایش طول عمر سی ریل و حفظ استحکام آن در محیط های مرطوب، صنعتی یا خورنده می گردد. این موضوع به ویژه در پروژه های فضای باز یا صنایع حساس اهمیت ویژه ای دارد.
در این روش، سی ریل پس از تولید در وان روی مذاب غوطه ور می شود تا لایه ای ضخیم و یکنواخت از روی بر سطح آن تشکیل شود. این پوشش مقاومت بالایی در برابر خوردگی ایجاد کرده و برای استفاده در فضای باز یا محیط های صنعتی مرطوب مناسب است.
گالوانیزه سرد یا الکتروگالوانیزه با استفاده از جریان الکتریکی یک لایه نازک از روی روی سطح سی ریل ایجاد می کند. این روش ظاهری براق تر ایجاد می کند، اما مقاومت کمتری نسبت به گالوانیزه گرم دارد و بیشتر برای محیط های داخلی استفاده می شود. به دلیل ضخامت کمتر پوشش، این نوع سی ریل برای فضا های با خورندگی پایین یا پروژه هایی با بودجه محدود گزینه ای اقتصادی محسوب می شود.
در این نوع، پودر رنگ با بار الکترواستاتیکی به سطح سی ریل پاشیده و سپس در کوره حرارت داده می شود تا پوشش سخت و مقاومی ایجاد شود. این روش علاوه بر ایجاد مقاومت مناسب در برابر خوردگی، تنوع رنگی و جلوه ظاهری بهتری دارد. همچنین، این پوشش در برابر خراشیدگی و ضربه مقاومت بالاتری نسبت به رنگ کاری معمولی ارائه می دهد.
مشخصات فنی سی ریل شامل ابعاد، ضخامت، جنس، نوع پوشش و ظرفیت تحمل بار است. این عوامل تعیین می کنند که یک مدل سی ریل برای چه محیط و چه کاربردی مناسب است. به عنوان مثال، ضخامت بالا تر باعث افزایش ظرفیت تحمل بار می شود، اما ممکن است وزن و هزینه آن را نیز افزایش دهد .سی ریل ها معمولاً با عرض 21 تا 41 میلی متر و ضخامت 1.5 تا 3 میلی متر تولید می شوند. طول آن ها اغلب 3 یا 6 متر است، هر چند در برخی پروژه ها بنا به سفارش، طول های خاص نیز تولید می شود.
جدول ابعاد استاندارد سی ریل
| مدل | عرض (میلی‌متر) | ارتفاع (میلی‌متر) | ضخامت (میلی‌متر) | طول (متر) | جنس |
|---|---|---|---|---|---|
| CR-41×41 | 41 | 41 | 2 | 6 | فولاد کربنی / استنلس استیل |
| CR-41×21 | 41 | 21 | 2 | 6 | فولاد کربنی / استنلس استیل |
| CR-21×21 | 21 | 21 | 1.5 | 3 یا 6 | فولاد کربنی |
| CR-41×62 Heavy | 41 | 62 | 2.5 یا 3.5 | 6 | فولاد گالوانیزه گرم |
سی ریل در صنایع متعددی مورد استفاده قرار می گیرد، زیرا یک راهکار ایمن، مقاوم و انعطاف پذیر برای نصب تجهیزات است. این پروفیل به دلیل طراحی ماژولار، امکان پشتیبانی از تجهیزات متنوع را در شرایط محیطی متفاوت فراهم می کند و نصب آن به سرعت و بدون نیاز به عملیات پیچیده انجام می شود. قابلیت ترکیب با انواع بست ها، متعلقات و ساپورت سی چنل باعث شده سی ریل در پروژه های ساختمانی، صنعتی، نفت و گاز، و حتی صنایع خودروسازی نقش پررنگی داشته باشد. همچنین سی چنل در بسیاری از این صنایع به عنوان ساختار نگهدارنده جایگزین یا مکمل کاربرد دارد. استفاده از آن باعث بهینه سازی فضا، افزایش ایمنی و تسهیل تعمیر و نگهداری سیستم ها می شود.

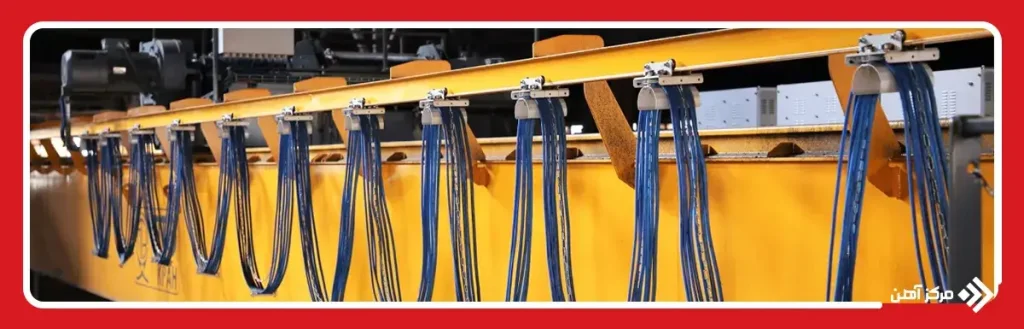

در پروژه های الکتریکی، سی ریل به عنوان پایه نگهدارنده کابل ها، سینی کابل، لوله های برق و تجهیزات کنترلی به کار می رود. این پروفیل باعث می شود کابل ها به صورت منظم و ایمن مسیر‌یابی شوند و دسترسی برای تعمیر و نگهداری آسان تر شود. علاوه بر این، استفاده از سی ریل در این بخش مانع از ایجاد خمیدگی یا فشار بیش از حد روی کابل ها می شود که می تواند عمر مفید آن ها را افزایش دهد. همچنین با کمک متعلقات استاندارد مانند سی ریل بست چنگالی، می توان به سرعت تغییرات یا گسترش مسیر کابل کشی را انجام داد.

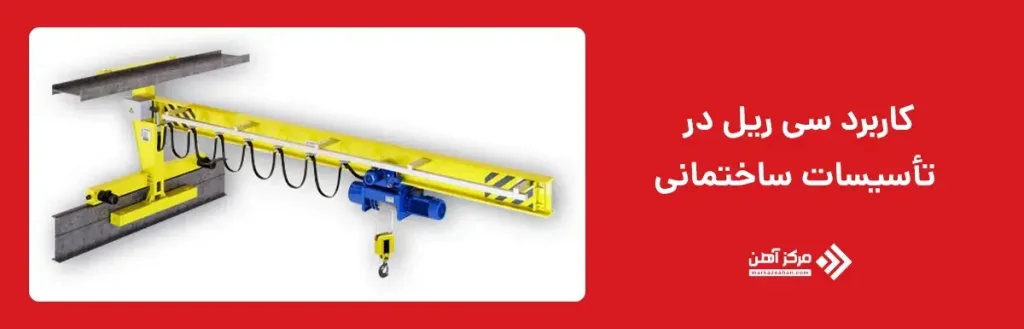

در ساختمان ها، سی ریل برای نصب سیستم های لوله کشی، تهویه و حتی پنل های دیواری استفاده می شود. استحکام آن، به خصوص در مدل های گالوانیزه گرم، باعث افزایش عمر سازه می شود. این پروفیل امکان نصب تجهیزات در فضا های محدود یا با دسترسی دشوار را نیز فراهم می کند و از این نظر در پروژه های بازسازی یا نوسازی ارزش بالایی دارد و در پروژه های خاص می توان سی چنل و ساپورت سی چنل را نیز برای این منظور به کار گرفت. استفاده از سی ریل در تأسیسات ساختمانی موجب کاهش هزینه های نصب و تسهیل در تعمیرات آتی نیز می شود.
در سیستم های HVAC، سی ریل برای نصب کانال ها، داکت ها و پشتیبانی تجهیزات تهویه مورد استفاده قرار می گیرد. به دلیل وجود شیار های استاندارد، تغییر یا ارتقاء سیستم ها بدون نیاز به بازسازی کلی امکان پذیر است. همچنین این پروفیل با تحمل وزن بالا، از تغییر شکل یا افتادگی کانال ها جلوگیری می کند و پایداری سیستم تهویه را بهبود می بخشد. استفاده از سی ریل در این بخش به کاهش ارتعاشات و ایجاد عملکرد بی صدا نیز کمک می کند.
در صنایع نفت و گاز، سی ریل باید علاوه بر تحمل فشار و وزن زیاد، مقاومت بالایی در برابر خوردگی ناشی از رطوبت، نمک، مواد شیمیایی و تغییرات دمایی داشته باشد. به همین دلیل معمولاً از مدل‌های استنلس استیل یا گالوانیزه گرم استفاده می شود که دوام بالایی در محیط های خورنده و صنعتی دارند. این پروفیل ها در مسیر لوله کشی پالایشگاه ها، واحد های فرآیندی، شبکه های انتقال و توزیع گاز و حتی به عنوان سی ریل جرثقیل برای پشتیبانی سیستم های جابه جایی سنگین به کار می روند. مقاومت در برابر ارتعاشات، امکان نصب تجهیزات کنترلی و ایمنی، و تسهیل تعمیرات از دیگر مزایای استفاده از سی ریل در این صنایع است که در نهایت موجب افزایش پایداری سیستم و کاهش زمان توقف عملیات می شود.
در خطوط تولید خودرو، سی ریل برای نصب ابزار آلات، تجهیزات مونتاژ و مسیر های انتقال قطعات استفاده می شود. قابلیت تنظیم سریع باعث کاهش زمان توقف خط تولید می شود. همچنین این پروفیل به دلیل قابلیت تحمل وزن و فشار زیاد، برای نصب سیستم های انتقال خودکار و ربات های صنعتی نیز به کار می رود. استفاده از سی ریل در این بخش به بهینه سازی فضای کاری و افزایش بهره وری کمک می کند.
کارگاه ها و کارخانه ها از سی ریل برای نصب ماشین آلات، سیستم های انتقال و خطوط تولید استفاده می کنند. این کار باعث افزایش بهره وری و نظم در محیط کاری می شود. علاوه بر آن، سی ریل در محیط های صنعتی که نیاز به جابه‌جایی یا تغییر محل تجهیزات وجود دارد، به دلیل انعطاف پذیری بالا و نصب آسان، یک انتخاب ایده آل محسوب می شود و در پروژه های سنگین می توان از سی ریل جرثقیل برای پشتیبانی بارهای بزرگ استفاده کرد.
سی ریل در تابلو های برق برای نصب منظم کابل ها و تجهیزات داخلی استفاده می شود. این کار ایمنی و قابلیت نگهداری سیستم را افزایش می دهد. به کمک سی ریل، کابل ها به شکلی استاندارد مرتب می شوند که مانع از تداخل الکترومغناطیسی و کاهش بازده سیستم می شود. همچنین این نظم دهی، عملیات عیب یابی و تعمیرات را سریع تر و کم هزینه تر می کند.

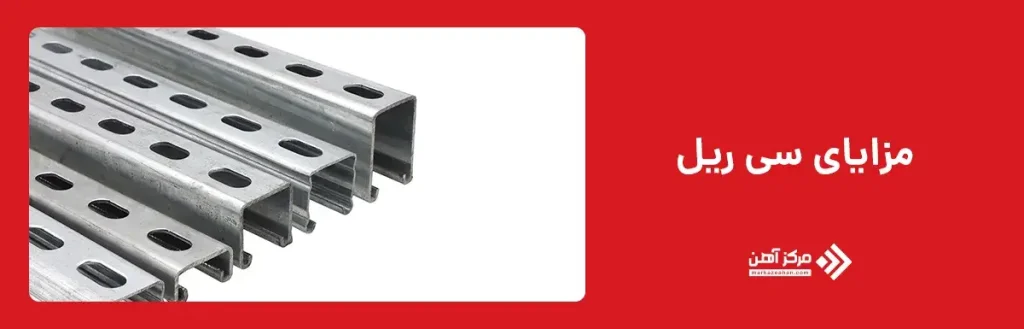

سی ریل به دلیل طراحی کاربردی و ویژگی های فنی ممتاز، یکی از پرتقاضا ترین اجزای نصب و پشتیبانی در پروژه های صنعتی و ساختمانی به شمار می رود. این پروفیل علاوه بر استحکام و دوام بالا، انعطاف پذیری قابل توجهی در نصب و تغییر موقعیت تجهیزات فراهم می کند که آن را به گزینه ای ایده آل برای پروژه های با نیاز های متغیر تبدیل می سازد. تنوع در جنس و پوشش باعث شده بتوان از سی ریل در شرایط محیطی مختلف، از محیط های خشک داخلی تا فضا های باز و مرطوب، استفاده کرد. همچنین، سازگاری با انواع تجهیزات جانبی و قابلیت بهینه سازی مسیر نصب، موجب صرفه جویی در زمان، هزینه و افزایش ایمنی سیستم های مختلف می شود.
نصب آسان و سریع
طراحی ماژولار سی ریل و وجود سوراخ ها یا شیار های استاندارد روی بدنه، فرآیند نصب تجهیزات را بسیار ساده می کند. این ویژگی باعث می شود که قطعات به سرعت و بدون نیاز به عملیات سنگین مانند سوراخ کاری یا جوشکاری نصب شوند. همچنین امکان استفاده از ابزار های ساده و متداول برای نصب، سرعت اجرای پروژه را به شکل قابل توجهی افزایش می دهد. در نتیجه، زمان تحویل پروژه کاهش یافته و بهره وری تیم های اجرایی بیشتر می شود.
مقاومت و استحکام بالا
سی ریل با وجود وزن نسبتاً کم، توان تحمل بار های مکانیکی بالا را دارد. این استحکام ناشی از طراحی مقطع C شکل و استفاده از متریال مقاوم مانند فولاد یا استنلس استیل است. چنین ویژگی ای باعث می شود که در پروژه های سنگین صنعتی یا سازه ای نیز بتوان روی عملکرد مطمئن آن حساب کرد، همان طور که این ویژگی در سی چنل نیز مشاهده می شود. علاوه بر این، حتی در طول های زیاد نیز تغییر شکل یا خمیدگی کمتری نسبت به پروفیل های مشابه دارد.
قابلیت تنظیم و تغییر موقعیت
یکی از مهم ترین مزایای سی ریل، امکان جابه‌جایی و تغییر موقعیت تجهیزات پس از نصب اولیه است. این ویژگی به پروژه هایی که نیاز به تغییرات دوره ای دارند، انعطاف پذیری بالایی می بخشد. به‌عنوان مثال، می توان بست ها یا نگهدارنده ها را به راحتی باز کرده و در موقعیتی جدید نصب کرد، بدون اینکه به ساختار کلی سیستم آسیبی وارد شود. این امر هزینه و زمان تغییرات بعدی را به حداقل می رساند.
کاهش هزینه ها
استفاده از سی ریل به دلیل نصب سریع و عدم نیاز به تجهیزات خاص، هزینه های اجرایی پروژه را کاهش می دهد. علاوه بر این، دوام بالای آن موجب کاهش هزینه های تعمیر و نگهداری در طول زمان می شود. طراحی ماژولار نیز به صرفه جویی در مصرف مصالح و استفاده مجدد از قطعات در پروژه های دیگر کمک می کند. در نتیجه، سرمایه گذاری اولیه سریع تر بازگشت خواهد داشت.
طول عمر بالا
مدل های ساخته شده از استنلس استیل یا گالوانیزه گرم می توانند ده ها سال بدون افت کیفیت در شرایط محیطی مختلف کار کنند. این طول عمر بالا باعث می شود که هزینه تعویض یا تعمیرات در طول زمان به شدت کاهش یابد. مقاومت در برابر زنگ زدگی، خوردگی و فرسودگی مکانیکی نیز از عوامل اصلی ماندگاری سی ریل است. چنین ویژگی هایی آن را برای استفاده در پروژه های بلندمدت ایده آل می کند.
قابلیت استفاده در محیط های مختلف
سی ریل ها با توجه به تنوع در جنس و پوشش، قابلیت استفاده در شرایط آب و هوایی و محیطی گوناگون را دارند. از محیط های خشک داخلی تا مناطق مرطوب و حتی دریایی، با انتخاب متریال و پوشش مناسب می توان از عملکرد بهینه آن اطمینان داشت. این تنوع باعث شده که سی ریل به یک راهکار همه کاره در صنایع مختلف تبدیل شود.
سازگاری با تجهیزات جانبی
طراحی استاندارد سی ریل امکان اتصال آسان انواع بست ها، گیره ها و نگهدارنده ها را فراهم می کند. این سازگاری باعث می شود که بتوان آن را با طیف وسیعی از تجهیزات و سیستم های موجود هماهنگ کرد. همچنین، با افزودن متعلقات خاص مانند سی ریل بست چنگالی، می توان کاربری آن را برای پروژه های متفاوت ارتقاء داد.
افزایش ایمنی
سی ریل با ایجاد یک ساختار محکم و پایدار، از افتادن یا جابه‌جایی ناخواسته تجهیزات جلوگیری می کند. این ویژگی علاوه بر حفاظت از تجهیزات گران قیمت، از بروز حوادث و آسیب های احتمالی به کارکنان نیز پیشگیری می کند. همچنین، نظم دهی بهتر کابل ها و لوله ها به کمک سی ریل، خطر گیر کردن یا آسیب دیدن آن ها را کاهش می دهد.
جمع بندی
سی ریل، به دلیل تنوع در جنس، ابعاد و پوشش، یکی از بهترین گزینه ها برای پشتیبانی و نصب تجهیزات در صنایع مختلف است. انتخاب صحیح نوع سی ریل متناسب با شرایط محیطی و بار مورد نیاز، نه تنها عمر سیستم را افزایش می دهد، بلکه هزینه های نگهداری را نیز کاهش می دهد. استفاده از سی ریل در پروژه ها، علاوه بر ارتقای ایمنی و نظم دهی تجهیزات، انعطاف پذیری بالایی برای توسعه یا تغییرات آینده فراهم می کند.
سوالات متداول
سی ریل یک پروفیل فلزی C شکل است که برای نگهداری و نصب کابل ها، لوله ها و تجهیزات صنعتی یا ساختمانی استفاده می شود.
از نظر جنس شامل فولادی خام و استنلس استیل و از نظر پوشش شامل گالوانیزه گرم، گالوانیزه سرد و رنگ الکترواستاتیک است.
با استفاده از بست ها، ساپورت سی چنل، پیچ ها و متعلقات استاندارد روی دیوار، سقف یا سازه نصب می شود و قابلیت برش و اتصال دارد.
مقاومت بسیار بالا در برابر زنگ زدگی، طول عمر زیاد و مناسب بودن برای محیط های مرطوب یا خورنده از مهم ترین مزایای آن است.
سی ریل دارای شیار و سوراخ استاندارد برای نصب سریع متعلقات است، اما ناودانی این قابلیت را ندارد و انعطاف پذیری کمتری دارد.
در تأسیسات الکتریکی، ساختمانی، سیستم های تهویه، صنایع نفت و گاز، خودروسازی و تجهیزات صنعتی کاربرد گسترده دارد.
طراحی مقطع C شکل و استفاده از متریال مقاوم مانند استیل یا فولاد گالوانیزه، تحمل بارهای سنگین را ممکن می سازد.
نوع گالوانیزه گرم در برابر رطوبت و خوردگی دوام بیشتری دارد و برای محیط های باز یا صنعتی توصیه می شود.
بله، به راحتی می توان تجهیزات را جابه‌جا کرد یا تغییر موقعیت داد بدون آسیب به ساختار اصلی.
قیمت بر اساس جنس، نوع پوشش، ابعاد، ضخامت و شرایط بازار آهن و قیمت روز تعیین می شود.
