فلنج کلاس 300 چیست و چه کاربردی دارد؟

فلنج کلاس 300 یکی از پرکاربردترین رده های فشاری در سیستم های پایپینگ و خطوط انتقال صنعتی است که برای اتصال ایمن لوله ها، شیرآلات و تجهیزات فرایندی استفاده می شود. انتخاب صحیح کلاس فلنج تاثیر مستقیمی بر تحمل فشار، ایمنی سیستم و دوام تجهیزات دارد و به همین دلیل شناخت مشخصات این نوع فلنج برای مهندسان و خریداران اهمیت زیادی پیدا می کند. در بسیاری از پروژه های صنعتی، عواملی مانند قیمت آهن و شرایط کاری سیستم نیز بر انتخاب متریال و نوع فلنج تاثیرگذار هستند.

بسیاری از کاربران هنگام بررسی اتصالات صنعتی ابتدا این پرسش را مطرح می کنند که فلنج چیست و چه تفاوتی میان کلاس های مختلف آن وجود دارد. فلنج کلاس 300 در مقایسه با کلاس های پایین تر توان تحمل فشار بیشتری دارد و برای شرایط کاری سنگین طراحی شده است. در ادامه با ساختار، مشخصات و کاربردهای این نوع فلنج آشنا می شویم.

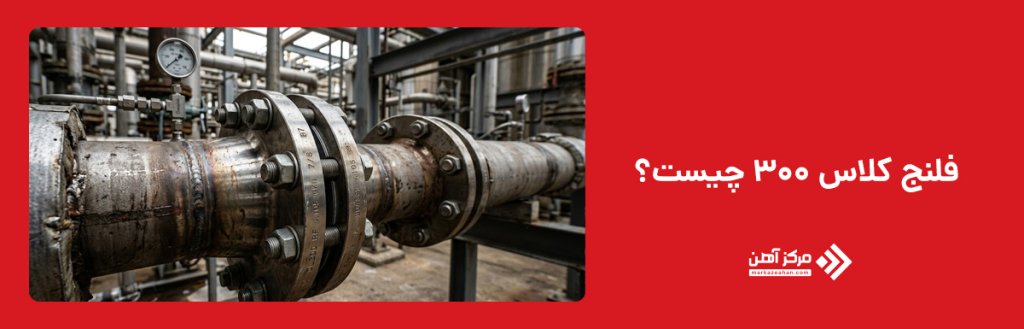

فلنج کلاس 300 چیست؟

فلنج کلاس 300 چیست؟ این فلنج نوعی اتصال صنعتی است که براساس استانداردهای فشاری مشخص طراحی می شود و توان تحمل فشار بالاتری نسبت به کلاس های پایین تر مانند 150 را دارد. اصطلاح کلاس 300 فلنج به رده فشاری تجهیز اشاره دارد و به معنای تحمل فشار 300 psi در تمام شرایط کاری نیست، بلکه مقدار واقعی فشار قابل تحمل به دما و متریال فلنج بستگی دارد. این نوع فلنج معمولا در خطوط فرایندی، سیستم های بخار و شبکه های انتقال صنعتی مورد استفاده قرار می گیرد. در بسیاری از پروژه های صنعتی، فلنج جوشی کلاس 300 به دلیل استحکام بالا، آب بندی مناسب و تحمل شرایط کاری سنگین کاربرد گسترده ای دارد. این فلنج ها در انواع مختلف جوشی و غیرجوشی تولید می شوند و در بسیاری از پروژه های صنعتی به کار می روند.

مشخصات فنی فلنج کلاس 300

مشخصات فنی فلنج کلاس 300 شامل پارامترهایی مانند جنس، سایز، ضخامت، فشار کاری و نوع اتصال است که همگی در عملکرد نهایی تجهیز تاثیر دارند. بررسی مشخصات فلنج کلاس 300 و اطلاعاتی مانند ابعاد فلنج کلاس 300 و ضخامت فلنج کلاس 300 برای انتخاب صحیح ضروری است. بسیاری از خریداران صنعتی هنگام بررسی مشخصات فنی ابتدا این سوال را مطرح می کنند که فلنج کلاس 300 چیست و چه تفاوتی با سایر رده های فشاری دارد. در بسیاری از پروژه ها مهندسان برای بررسی دقیق تر از جدول فلنج کلاس 300 و اطلاعات استاندارد استفاده می کنند تا اطمینان حاصل شود فلنج انتخابی با شرایط سیستم همخوانی دارد. علاوه بر این، عوامل اقتصادی مانند قیمت لوله و هزینه اتصالات نیز می توانند بر تصمیم نهایی پروژه تاثیر بگذارند.

استاندارد فلنج کلاس 300

فلنج های کلاس 300 بر اساس استانداردهای بین المللی طراحی و تولید می شوند تا از نظر ابعاد، فشار قابل تحمل و کیفیت ساخت هماهنگی لازم را داشته باشند. مهم ترین مرجع تولید این تجهیزات استاندارد ASME B16.5 است که ابعاد و ویژگی های انواع فلنج را مشخص می کند. محدوده فشار مجاز فلنج کلاس 300 براساس متریال و دمای کاری در جداول استاندارد ASME B16.5 تعیین می شود و به همین دلیل فشار نامی در همه شرایط ثابت نیست. هنگام بررسی استاندارد فلنج کلاس 300 معمولا اطلاعات مربوط به سایز، سوراخ کاری، فشار مجاز و نوع اتصال مورد توجه قرار می گیرد. استفاده از جدول مشخصات فنی انواع فلنج و اطلاعات استاندارد باعث افزایش دقت انتخاب، کاهش نشتی و عملکرد پایدار سیستم می شود.

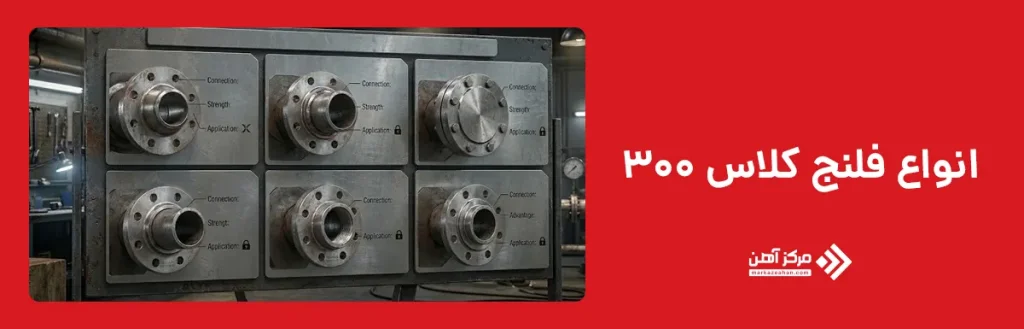

انواع فلنج کلاس 300

فلنج های کلاس 300 در مدل های مختلفی تولید می شوند و هر کدام برای نوع خاصی از اتصال و شرایط کاری کاربرد دارند. تفاوت این فلنج ها بیشتر در روش نصب، میزان آب بندی و تحمل فشار دیده می شود. انتخاب صحیح فلنج به نوع سیال، فشار سیستم و شرایط بهره برداری بستگی دارد. بررسی جدول استاندارد فلنج کلاس 300 به انتخاب دقیق تر کمک می کند. همچنین در زمان خرید، مواردی مانند قیمت فلنج تخت و نوع اتصال نیز اهمیت دارد.

نوع فلنج کلاس 300	نوع اتصال	ویژگی	کاربرد اصلی
فلنج گلودار کلاس 300	جوشی	استحکام و توزیع تنش بالا	خطوط فشار و دمای بالا
فلنج اسلیپون کلاس 300	جوش داخلی و خارجی	نصب ساده و هزینه کمتر	خطوط فشار متوسط
فلنج کور کلاس 300	بدون عبور سیال	تحمل فشار بالا	مسدود کردن خطوط
فلنج ساکت ولد کلاس 300	جوشی	آب بندی مناسب	خطوط سایز کوچک و فشار بالا
فلنج رزوه ای کلاس 300	رزوه ای	نصب سریع و آسان	پروژه های بدون جوشکاری
فلنج لپ جوینت کلاس 300	همراه استاب اند	انعطاف در نصب و تعمیر	سیستم های نیازمند باز و بسته شدن

فلنج اسلیپون کلاس 300

فلنج اسلیپون کلاس 300 روی لوله قرار می گیرد و سپس از داخل و بیرون جوشکاری می شود. نصب ساده و هزینه پایین تر باعث شده این مدل در بسیاری از پروژه های صنعتی کاربرد داشته باشد. هر چند مقاومت آن نسبت به فلنج گلودار کمتر است، اما برای شرایط کاری متوسط گزینه مناسبی محسوب می شود. این نوع فلنج به دلیل سهولت نصب و هزینه اجرایی مناسب در بسیاری از خطوط فرایندی مورد استفاده قرار می گیرد.

فلنج کور کلاس 300

فلنج کور کلاس 300 برای مسدود کردن انتهای خطوط لوله یا تجهیزات استفاده می شود و هیچ مسیر عبوری برای سیال ندارد. این فلنج در عملیات تعمیر، تست فشار یا توقف موقت خطوط کاربرد فراوانی دارد. استحکام بالا و قابلیت تحمل فشار از ویژگی های مهم این نوع فلنج محسوب می شود. استفاده از فلنج کور امکان ایزوله سازی ایمن بخش های مختلف سیستم را فراهم می کند.

فلنج ساکت ولد کلاس 300

فلنج ساکت ولد کلاس 300 دارای محل نشیمن داخلی برای لوله است و اتصال آن از طریق جوشکاری انجام می شود. این نوع فلنج برای خطوط سایز کوچک و فشار بالا مناسب است و در سیستم های فرایندی حساس استفاده می شود. آب بندی مناسب و استحکام بالا از مزایای اصلی آن به شمار می رود. طراحی این فلنج باعث افزایش استحکام اتصال و کاهش احتمال نشتی در خطوط حساس می شود.

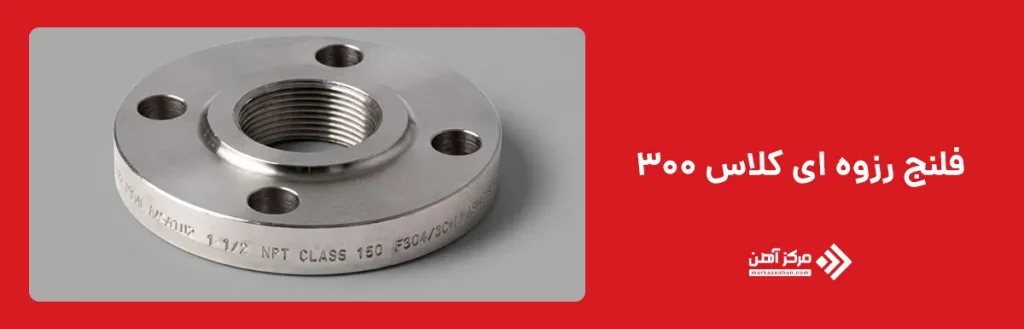

فلنج رزوه ای کلاس 300

فلنج رزوه ای کلاس 300 بدون نیاز به جوشکاری و از طریق رزوه به لوله متصل می شود. این ویژگی باعث شده در پروژه هایی که امکان جوشکاری محدود است یا تعمیرات سریع اهمیت دارد، مورد استفاده قرار گیرد. البته کاربرد آن معمولا در فشار و دمای کنترل شده بیشتر دیده می شود. نصب آسان و سرعت اجرای بالا از مهم ترین مزایای این نوع فلنج محسوب می شود.

فلنج لپ جوینت کلاس 300

فلنج لپ جوینت کلاس 300 همراه با استاب اند به کار می رود و امکان جداسازی و تنظیم آسان اتصال را فراهم می کند. این مدل در سیستم هایی که نیاز به باز و بسته شدن مکرر دارند کاربرد فراوانی دارد و هزینه تعمیرات را کاهش می دهد. انعطاف در نصب یکی از مهم ترین مزایای این فلنج محسوب می شود.

فلنج گلودار کلاس 300

فلنج گلودار کلاس 300 به وسیله گردن مخروطی شکل به لوله جوش می شود و به دلیل توزیع مناسب تنش، برای خطوط فشار و دمای بالا انتخابی ایده آل محسوب می شود. این مدل در صنایع نفت، گاز و بخار کاربرد گسترده ای دارد و از مقاوم ترین انواع فلنج کلاس 300 به شمار می رود. طراحی این فلنج باعث کاهش تنش در محل اتصال و افزایش دوام سیستم در شرایط کاری سخت می شود.

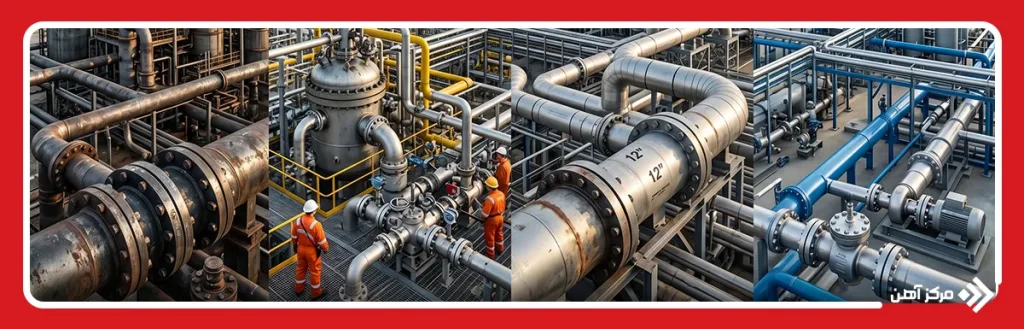

کاربردهای فلنج کلاس 300

فلنج کلاس 300 به دلیل تحمل فشار مناسب و قابلیت آب بندی بالا در طیف وسیعی از صنایع استفاده می شود. این فلنج در خطوط فرایندی، انتقال سیالات و تجهیزات فشار بالا کاربرد دارد و انتخاب آن معمولا براساس نوع سیال، دما و فشار انجام می شود. بررسی اطلاعاتی مانند وزن فلنج کلاس 300 و سایزهای متداول از جمله فلنج 2 اینچ کلاس 300 در انتخاب صحیح اهمیت دارد. استفاده از این فلنج باعث افزایش ایمنی و کاهش ریسک نشتی در سیستم های صنعتی می شود. در چنین شرایطی، شناخت دقیق اینکه فلنج کلاس 300 چیست و چه محدوده فشاری را پوشش می دهد، به انتخاب صحیح تجهیز کمک می کند.

صنایع نفت و گاز
در صنایع نفت و گاز، فلنج کلاس 300 برای اتصال خطوط انتقال، تجهیزات فرایندی و سیستم های فشار متوسط تا بالا استفاده می شود و نقش مهمی در ایمنی شبکه دارد. این فلنج ها در پالایشگاه ها و سکوهای نفتی نیز کاربرد گسترده ای دارند و به دلیل استحکام بالا برای شرایط عملیاتی سخت انتخاب می شوند.

پتروشیمی
واحدهای پتروشیمی به دلیل حضور سیالات خورنده و فشارهای عملیاتی بالا از فلنج کلاس 300 برای ایجاد اتصالات پایدار و مقاوم استفاده می کنند. استفاده از این فلنج ها باعث کاهش احتمال نشتی و افزایش طول عمر تجهیزات در محیط های صنعتی حساس می شود.

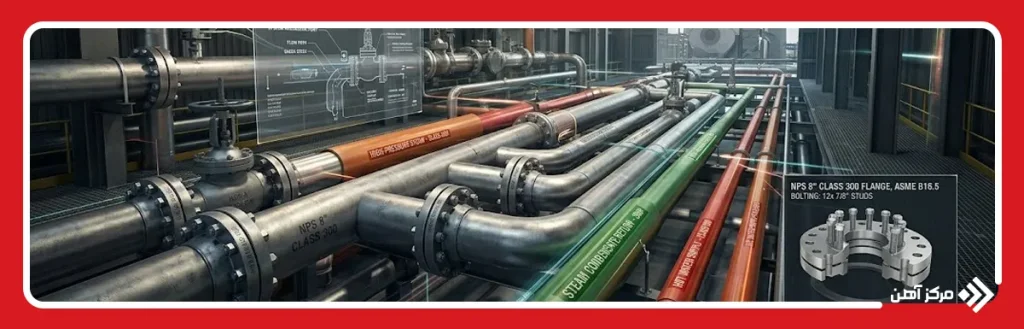

نیروگاه ها
در نیروگاه ها این فلنج ها در خطوط بخار، آب داغ و سیستم های انتقال انرژی کاربرد دارند و باید تحمل دما و فشار بالا را داشته باشند. عملکرد مطمئن فلنج کلاس 300 در این بخش به حفظ پایداری سیستم و کاهش توقف های عملیاتی کمک می کند.

صنایع آب و فاضلاب
در برخی پروژه های آب و فاضلاب صنعتی و شبکه های انتقال، فلنج کلاس 300 برای اتصال ایمن تجهیزات و خطوط تحت فشار مورد استفاده قرار می گیرد. مقاومت مناسب این فلنج در برابر فشار و شرایط کاری مختلف باعث شده در بسیاری از تاسیسات زیرساختی نیز مورد توجه قرار گیرد.

مزایای استفاده از فلنج کلاس 300

استفاده از فلنج کلاس 300 باعث ایجاد اتصال مطمئن، کاهش نشتی و افزایش ایمنی سیستم می شود. این فلنج ها امکان تعمیر و جداسازی آسان تجهیزات را فراهم می کنند و در برابر فشارهای کاری مناسب عملکرد پایداری دارند. طول عمر بالا و سازگاری با انواع متریال نیز از دیگر مزایای آنها محسوب می شود. همچنین تنوع در طراحی و ابعاد باعث شده است که این فلنج ها در صنایع مختلف کاربرد گسترده ای داشته باشند. رعایت استانداردهای تولید و نصب صحیح نیز نقش مهمی در افزایش کارایی و دوام فلنج کلاس 300 ایفا می کند.

عوامل موثر بر قیمت فلنج کلاس 300

قیمت فلنج کلاس 300 تحت تاثیر عوامل مختلفی مانند متریال، سایز، نوع فلنج، برند تولیدکننده و نوسانات بازار فلزات قرار دارد. جنس فلنج یکی از مهم ترین عوامل تعیین کننده قیمت است؛ به طوری که فلنج های کربن استیل، استنلس استیل و آلیاژی هر کدام قیمت و کاربرد متفاوتی دارند. همچنین مواردی مانند وزن فلنج کلاس 300، روش تولید، کیفیت ماشین کاری و میزان دقت ابعادی نیز می توانند بر قیمت نهایی تاثیر بگذارند.

نوع فلنج نیز در هزینه نهایی نقش مهمی دارد؛ برای مثال قیمت فلنج گلودار، اسلیپون یا کور کلاس 300 به دلیل تفاوت در طراحی و مقدار متریال مصرفی یکسان نیست. علاوه بر این، داخلی یا وارداتی بودن محصول، برند سازنده، موجودی بازار و شرایط تامین کالا می تواند باعث تغییر قیمت شود. به همین دلیل مقایسه مشخصات فنی پیش از خرید اهمیت زیادی دارد و خریداران صنعتی معمولا علاوه بر قیمت، کیفیت ساخت و تطابق با استانداردهای فنی را نیز ارزیابی می کنند.

نکات مهم در انتخاب فلنج کلاس 300

در انتخاب فلنج کلاس 300 باید به فشار و دمای کاری، نوع سیال، استاندارد ساخت و روش اتصال توجه شود. بررسی دقیق جدول استاندارد فلنج کلاس 300 و تطابق مشخصات تجهیز با شرایط پروژه از بروز مشکلات فنی جلوگیری می کند. همچنین انتخاب فلنج متناسب با نوع سیستم می تواند هزینه های نگهداری را کاهش دهد. توجه به جنس فلنج و سازگاری آن با شرایط محیطی نیز نقش مهمی در افزایش طول عمر تجهیزات دارد. مشاوره با کارشناسان فنی پیش از خرید می تواند به انتخاب دقیق تر و جلوگیری از هزینه های اضافی کمک کند.جمع بندی

فلنج کلاس 300 یکی از مهم ترین اتصالات صنعتی برای سیستم های فشار متوسط و بالا محسوب می شود که در صنایع مختلف کاربرد گسترده ای دارد. این فلنج ها در انواع مختلف تولید می شوند و انتخاب آنها باید براساس استاندارد، شرایط کاری و مشخصات فنی انجام شود. بررسی دقیق ابعاد، وزن، نوع اتصال و شرایط بهره برداری نقش مهمی در افزایش ایمنی و دوام سیستم دارد. در نهایت، انتخاب صحیح فلنج کلاس 300 می تواند عملکرد شبکه پایپینگ را بهبود داده و هزینه های تعمیر و نگهداری را کاهش دهد.
