فاصله میلگرد بستر چقدر است؟ (حداقل و حداکثر فواصل)

فاصله میلگرد بستر موضوعی حیاتی در ایمنی و دوام دیوارهای بنایی محسوب می شود و در پروژه های ساختمانی همیشه مورد توجه مهندسان سازه است. شناخت دقیق این فاصله و تاثیر آن بر عملکرد دیوار اهمیت دارد، زیرا عدم رعایت اصول اجرایی می تواند موجب ایجاد ترک های سازه ای و کاهش مقاومت برشی گردد. هنگام طراحی و اجرا، علاوه بر بررسی مشخصات مصالح، مانند کیفیت ملات و آجر، باید ارتباط فاصله میلگرد بستر با ارتفاع و طول دیوار نیز تحلیل شود. همچنین تعیین حداقل و حداکثر فاصله میلگرد بستر بر اساس آیین نامه ها انجام می گیرد تا ظرفیت باربری دیوار تضمین شود. توجه به هزینه ها و فاکتورهای اقتصادی همچون قیمت آهن نیز در تصمیم گیری های اجرایی می تواند موثر باشد.

در بسیاری از پروژه ها، پیمانکاران به دنبال یافتن راهی برای کاهش هزینه و حفظ ایمنی هستند، بنابراین انتخاب صحیح تعداد رج ها و فواصل میلگرد بستر مهم خواهد بود. در این مقاله تلاش می شود ابعاد مختلف تعیین فاصله استاندارد میلگرد بستر بررسی شود و عوامل موثر بر اجرای درست این تقویت کننده ها در دیوارهای باربر و غیر باربر تحلیل گردد تا دید جامعی در اختیار مجریان و علاقه مندان حوزه ساختمان قرار گیرد. این اطلاعات مبنایی برای تصمیم گیری مهندسان بوده و به بهبود کیفیت اجرا کمک می کند.

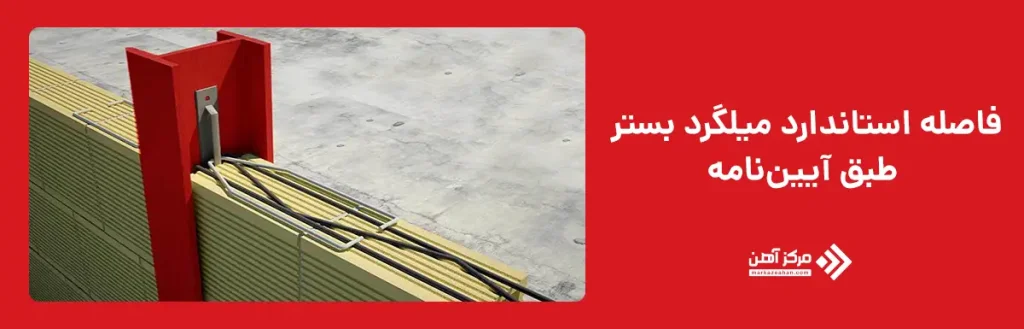

فاصله استاندارد میلگرد بستر طبق آیین نامه

تعیین فاصله استاندارد میلگرد بستر طبق آیین نامه های معتبر، یکی از مهم ترین مراحل طراحی تقویت دیوارهای بنایی است. در منابع معتبر داخلی و خارجی، مقدار استاندارد فاصله میلگرد بستر معمولاً بر اساس ارتفاع دیوار، نوع باربری و شرایط لرزه ای پروژه مشخص می شود. پیش از اجرا باید مشخصات مصالح، ضخامت دیوار و نوع ملات به دقت بررسی شود تا فاصله صحیح انتخاب گردد. در بسیاری از پروژه ها، تصمیم گیری درباره انتخاب نوع شبکه تقویتی به عوامل اقتصادی مانند قیمت میلگرد نیز وابسته است، اما رعایت اصول فنی همیشه مقدم بر مسائل اقتصادی است.

مطالعات آیین نامه ای نشان می دهد که فواصل میلگرد بستر از هم معمولاً بین 40 تا 60 سانتی متر تعریف می شود تا امکان کنترل ترک های ناشی از تغییر شکل و نیروهای برشی فراهم شود. همچنین منابع معتبر بیان می کنند که حداقل فاصله میلگرد بستر باید به نحوی باشد که هیچ گونه ضعف سازه ای بین رج ها ایجاد نشود. در بسیاری از استانداردهای معتبر خارجی، فاصله اجرای میلگرد بستر بر اساس ارتفاع هر رج از آجر چینی تعریف می شود و محدودیت های حداقل و حداکثر برای آن ارائه شده است. توجه به این توصیه ها به افزایش دوام سازه کمک می کند و احتمال آسیب پذیری در برابر نیروهای لرزه ای را کاهش می دهد.

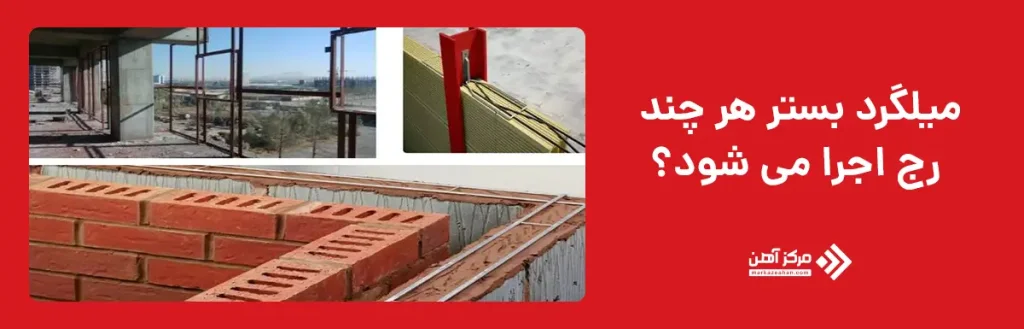

میلگرد بستر هر چند رج اجرا می شود؟

پاسخ به این پرسش که میلگرد بستر هر چند رج اجرا می شود، به عوامل متعددی مانند نوع دیوار، ضخامت، شرایط بارگذاری و منطقه لرزه خیزی بستگی دارد. در استانداردهای روز، معمولاً توصیه می شود فاصله میلگرد بستر در دیوار محدود و منظم انتخاب شود تا نیروهای افقی و برشی بین رج های مصالح بنایی به خوبی توزیع گردد. در اغلب پروژه ها، این تقویت کننده در هر چهار تا پنج رج اجرا می شود؛ اما در مناطقی با خطر لرزه ای بیشتر یا در دیوارهای بلند، فاصله بین میلگرد بستر کاهش یافته و هر دو تا سه رج در نظر گرفته می شود. برخی مجریان برای کاهش هزینه و مدیریت بودجه پروژه، به تفاوت قیمت میلگرد بستر با سایر تقویت کننده ها توجه می کنند، ولی باید قبل از تصمیم گیری، مسائل فنی را ارزیابی کرد.

برای اجرای صحیح، ابتدا باید مشخص شود که میلگرد بستر چیست و چه نقشی در کنترل ترک ها و افزایش مقاومت دارد. این المان به دلیل قرارگیری بین رج ها، تنش های ناشی از تغییر شکل را جذب کرده و اجازه حرکت های ناگهانی در ناگذر دیوار را کاهش می دهد. در پروژه هایی که طول دیوار زیاد است، کاهش فاصله رج ها اهمیت بیشتری دارد تا از انتقال نامتعادل بار جلوگیری شود. در جدول زیر یک مقایسه ساده از تعداد رج های پیشنهادی ارائه شده است:

ارتفاع دیوار	تعداد رج بدون تقویت	تعداد رج مجاز تا نصب بعدی
کمتر از ۲ متر	۵ رج	۳ تا ۴ رج
بین ۲ تا ۳ متر	۴ رج	۲ تا ۳ رج
بیشتر از ۳ متر	۳ رج	۲ رج

فاصله عمودی میلگرد بستر

فاصله عمودی میلگرد بستر در دیوارهای بنایی یکی از مهم ترین پارامترهای اجرایی در پروژه های ساختمانی محسوب می شود زیرا این فاصله بر انتقال نیروهای برشی و کششی بین رج ها تأثیر مستقیم دارد. برای کنترل تغییر شکل دیوار در برابر بارهای جانبی، باید فاصله قائم میلگرد بستر مطابق با ضوابط فنی انتخاب شود. در آیین نامه ها، فواصل میلگرد بستر اغلب بین 40 تا 60 سانتی متر توصیه شده است، اما بسته به شرایط طراحی امکان کاهش یا افزایش محدود وجود دارد. در صورتی که فاصله میلگرد بستر از هم بیش از مقدار مجاز شود، احتمال ترک های طولی و ترك های مورب بیشتر می شود. اجرای درست میلگرد بستر علاوه بر رعایت فاصله استاندارد میلگرد بستر، نیازمند انتخاب مناسب نوع اتصال است. برای ایجاد مهار بهتر، استفاده از قلاب میلگرد بستر می تواند نقش مهمی ایفا کند. در پروژه های بزرگ، انتخاب مصالح مقاوم و طراحی دقیق باعث کاهش هزینه های تعمیرات و بازسازی آینده خواهد شد. همچنین توجه به مقاومت ملات، ضخامت دیوار و نحوه اجرای اتصالات افقی اهمیت زیادی دارد، زیرا فاصله اجرای میلگرد بستر باید با نوع دیوار هماهنگ باشد. در صورت رعایت اصول فنی، این تقویت کننده ها باعث توزیع یکنواخت نیروها و افزایش مقاومت سازه خواهند شد. عمر مفید دیوار افزایش می یابد و ایمنی کلی ساختمان تضمین می شود.

فاصله قائم میلگرد بستر در دیوار

فاصله قائم میلگرد بستر در دیوارهای بنایی معمولاً با هدف توزیع یکنواخت تنش ها در راستای ارتفاع دیوار در نظر گرفته می شود. هنگامی که بارهای جانبی ناشی از فشار باد یا نیروهای لرزه ای به دیوار وارد می شوند، وجود میلگرد بستر در رج های مشخص می تواند نقش مؤثری در افزایش مقاومت سازه ایفا کند. انتخاب فاصله قائم برخلاف تصور عمومی تنها تابع یک مقدار ثابت نیست و باید وابسته به ارتفاع، ضخامت و نوع کاربری فضای پشت دیوار باشد. برای مثال، در دیوارهای داخلی سبک، فاصله میلگرد بستر ممکن است کمی بیشتر باشد؛ اما در دیوارهایی که نقش باربری دارند، فاصله میلگرد بستر در دیوار کاهش می یابد تا انتقال نیرو به شکل صحیح انجام گیرد.

در فرایند اجرا، مهندسان ابتدا فواصل میلگرد بستر را با نقشه های طراحی تطبیق می دهند و سپس نسبت به جای گذاری میلگردها در مکان صحیح اقدام می کنند. در صورتی که حداقل فاصله میلگرد بستر رعایت نشود، احتمال ایجاد ضعف موضعی افزایش پیدا می کند و دیوار دچار ترک های سطحی خواهد شد. به همین دلیل در عمل، فاصله بین میلگرد بستر معمولاً کمتر از مقدار توصیه شده در آیین نامه تعیین نمی شود. تنظیم فاصله اجرای میلگرد بستر به گونه ای انجام می شود که علاوه بر کاهش تمرکز تنش ها، مانع از افزایش هزینه های اجرایی نیز گردد. رعایت این مقررات، عملکرد درست دیوار بنایی را تضمین می کند.

تعداد رج مجاز بدون میلگرد بستر

در آیین نامه ها، تعداد رج مجاز بدون میلگرد بستر برای جلوگیری از تمرکز تنش و ترک های عمیق در دیوار مشخص شده است. این مقدار به طور معمول بین سه تا پنج رج تعریف می شود، اما تصمیم نهایی باید بر اساس تحلیل سازه ای صورت گیرد. زمانی که بار جانبی یا بار ثقلی بر دیوار وارد می شود، قبل از اجرای تقویت لازم است میزان مقاومت مصالح در برابر نیروها بررسی گردد تا از ایجاد ضعف احتمالی جلوگیری شود. اگر میلگرد بستر هر چند رج در نظر گرفته شود، مهندسان باید دقت کنند که حداقل فاصله میلگرد بستر رعایت گردد و رج ها بیش از مقدار مجاز بدون تقویت باقی نمانند. رعایت نکردن این اصول باعث ایجاد ترک های کششی و کاهش مقاومت برشی دیوار خواهد شد.

در پروژه هایی که ارتفاع دیوار زیاد است، کاهش فاصله میلگرد بستر اهمیت بیشتری پیدا می کند. برای مثال، در دیوارهای بلند، نمی توان تعداد رج مجاز را برابر با پروژه های کم ارتفاع دانست. هر چه طول و ارتفاع دیوار افزایش یابد، احتمال تغییر شکل و تمرکز بار بیشتر شده و فاصله استاندارد میلگرد بستر باید کاهش یابد. در بسیاری از دستورالعمل ها، توصیه شده است که پس از چهار رج، یک تقویت افقی قرار گیرد تا نیروها به صورت یکپارچه منتقل شوند. در نهایت انتخاب تعداد رج های مجاز بدون تقویت باید تابع شرایط طرح باشد و با نظر مهندس محاسب تعیین شود.

فاصله میلگرد بستر در دیوارها

تعیین فاصله میلگرد بستر در دیوارها یکی از مراحل کلیدی در طراحی سازه های بنایی است و رعایت آن موجب افزایش پایداری و دوام دیوار می شود. در دیوارهای غیر باربر ممکن است فاصله میلگرد بستر از هم کمی بیشتر در نظر گرفته شود؛ اما در دیوارهای باربر با ارتفاع زیاد، معمولاً حداکثر فاصله میلگرد بستر کاهش می یابد تا نیروهای ناشی از بارهای افقی کنترل شود. اجرای صحیح این تقویت کننده نیازمند تحلیل دقیق ضخامت دیوار، کیفیت ملات و نوع مصالح مصرفی است. طراحان سازه باید به این موارد توجه کنند تا فواصل میلگرد بستر باعث توزیع مناسب تنش ها گردد.

عامل مهم دیگر در انتخاب فاصله، هزینه های اجرایی است که در برخی پروژه ها با بررسی قیمت میلگرد و مصالح تقویتی، سعی در بهینه سازی هزینه ها می شود؛ ولی رعایت اصول استاندارد باید در اولویت قرار گیرد. اگر فاصله اجرای میلگرد بستر از مقدار استاندارد تجاوز کند، عملکرد دیوار در برابر تنش های کششی و برشی کاهش یافته و احتمال آسیب دیدگی افزایش می یابد. برای پروژه های در معرض بارهای لرزه ای، آیین نامه ها الزام می کنند که فاصله قائم میلگرد بستر کمتر شود تا مقاومت بالاتری ایجاد گردد. توجه به این ضوابط و استفاده صحیح از دستورالعمل ها موجب افزایش دوام و پایداری دیوار در طول عمر سازه خواهد شد.

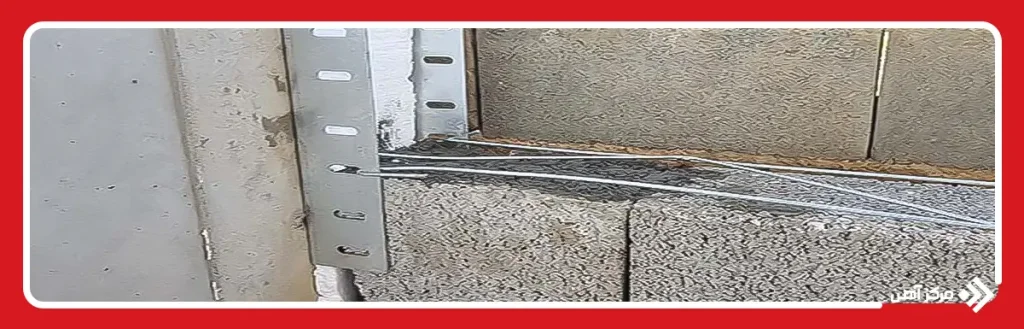

فاصله بین میلگرد بستر در اجرا

فاصله بین میلگرد بستر در اجرا معمولاً بر اساس شرایط واقعی کارگاه، نوع دیوار و مشخصات نقشه های اجرایی تعیین می شود. در مرحله اجرا، توجه به فواصل میلگرد بستر اهمیت زیادی دارد زیرا اگر فواصل بیش از مقدار استاندارد باشند، نیروهای کششی و برشی به صورت یکنواخت منتقل نخواهند شد و عملکرد دیوار دچار ضعف می شود. مهندسان معمولاً بر اساس نوع ملات، ضخامت دیوار و ارتفاع آن فاصله اجرای میلگرد بستر را تعیین می کنند. بر اساس توصیه های فنی، رعایت حداقل فاصله میلگرد بستر ضروری است تا از ایجاد ضعف در اتصال رج ها جلوگیری شود. رعایت این موضوع باعث افزایش پایداری دیوار و کاهش احتمال ایجاد ترک خواهد شد.

در هنگام اجرا باید توجه کرد که حداکثر فاصله میلگرد بستر با استفاده از تجهیزات اندازه گیری کنترل شود تا خطای انسانی کاهش یابد. در پروژه هایی که عوامل محیطی مانند باد شدید یا لرزش های ناشی از ماشین آلات وجود دارند، ممکن است فاصله عمودی میلگرد بستر کاهش پیدا کند تا مقاومت سازه افزایش یابد. همچنین در برخی موارد، وجود قلاب میلگرد بستر در اتصالات گوشه ها و انتهای دیوار ضروری است تا نیروهای افقی به خوبی مهار شوند. رعایت ضوابط و استانداردهای مربوط به فاصله میلگرد بستر در دیوار به افزایش عمر مفید سازه و جلوگیری از فرسایش ساختاری کمک خواهد کرد و ایمنی استفاده کنندگان را تضمین می نماید.

خطاهای رایج در رعایت فاصله میلگرد بستر

در مرحله اجرا، اشتباهات متداولی وجود دارد که باعث کاهش کارایی سیستم تقویت دیوار می شود. یکی از خطاهای رایج، انتخاب فواصل بیش از اندازه است که موجب کاهش مقاومت برشی دیوار و افزایش احتمال ترک های مورب در رج های بالایی می شود. برخی مجریان بدون توجه به نقشه های اجرایی، محل قرارگیری تقویت کننده را تغییر می دهند و این موضوع باعث می شود فاصله استاندارد میلگرد بستر رعایت نشود. در زمان اجرا لازم است فواصل توسط نیروهای نظارتی کنترل شوند تا مغایرتی با آیین نامه ایجاد نشود.

خطای رایج دیگر، عدم توجه به حداقل گام مجاز و انتخاب فاصله زیاد بین رج ها است که باعث ایجاد ضعف در انتقال نیرو در دیوار خواهد شد. همچنین در برخی پروژه ها به دلیل بی توجهی به شرایط لرزه ای، فاصله قائم میلگرد بستر کمتر از مقدار لازم در نظر گرفته نمی شود و در نتیجه نیروی جانبی به خوبی مهار نمی گردد. اشتباه سوم مربوط به خم نکردن صحیح میلگردها و استفاده ناصحیح از اتصالات گوشه ها است که موجب کاهش عملکرد سازه ای شبکه تقویت خواهد شد.

در برخی موارد نیز پیمانکاران به دلیل کمبود زمان، رج ها را بدون اندازه گیری دقیق اجرا می کنند و فاصله اجرای میلگرد بستر در طول دیوار یکنواخت باقی نمی ماند. مجموعه این خطاها موجب کاهش ایمنی می شود و احتمال آسیب پذیری سازه در برابر بارهای جانبی را افزایش می دهد.

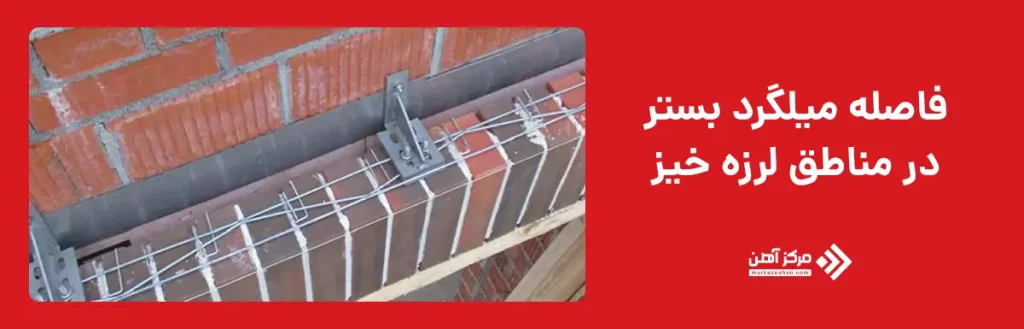

فاصله میلگرد بستر در مناطق لرزه خیز

در مناطق لرزه خیز، تعیین فاصله میلگرد بستر نسبت به سایر مناطق از اهمیت بیشتری برخوردار است زیرا دیوارهای بنایی تحت اثر بارهای جانبی شدیدتری قرار می گیرند. آیین نامه های معتبر پیشنهاد می کنند که حداکثر فاصله میلگرد بستر در این مناطق کاهش یابد تا ظرفیت جذب انرژی دیوار افزایش پیدا کند. در چنین شرایطی، استفاده از تقویت کننده ها در رج های نزدیک تر به هم باعث توزیع یکنواخت تر تنش ها می شود و احتمال ایجاد ترک در دیوار کاهش می یابد. فواصل میلگرد بستر معمولاً باید بر اساس ارتفاع دیوار و نوع کاربری ساختمان تنظیم گردد. برای مثال، در ساختمان هایی با کاربری حیاتی، فواصل باید با حساسیت بیشتری کنترل شوند.

در فرایند اجرای دیوار، علاوه بر کنترل فاصله استاندارد میلگرد بستر، باید به کیفیت مصالح، استحکام ملات و مقاومت آجر نیز توجه شود. زیرا در صورت ضعف مصالح، حتی رعایت فاصله اجرای میلگرد بستر نیز تأثیر کامل نخواهد داشت. همچنین لازم است در محل اتصال دیوارها به ستون یا گوشه ها، فاصله گیره میلگرد بستر تنظیم گردد تا انتقال بار به صورت کامل انجام شود. مهندسان سازه توصیه می کنند که در مناطق با خطر لرزه ای بالا، فاصله میلگرد بستر در دیوار کمتر از مقدار توصیه شده در مناطق غیر لرزه خیز انتخاب گردد. رعایت دقیق این اصول، موجب عملکرد مناسب دیوار در هنگام وقوع زلزله خواهد شد و از بروز آسیب های جدی جلوگیری می کند.

در نهایت دریافتیم رعایت فاصله میلگرد بستر مطابق آیین نامه و کنترل حداقل و حداکثر فاصله آن، از ایجاد ترک و تمرکز تنش در دیوار جلوگیری می کند. تنظیم فاصله قائم و تعداد رج های اجرا شده، خصوصاً در مناطق لرزه خیز، نقش مهمی در افزایش مقاومت برشی و پایداری سازه دارد. اجرای صحیح همراه با اتصالات مناسب مانند قلاب میلگرد بستر، موجب افزایش دوام و عملکرد مطمئن دیوارهای بنایی می شود.
