انواع خم میلگرد یکی از مهم ترین بخش های آرماتوربندی در سازه های بتنی هستند که به منظور افزایش مقاومت و ایمنی سازه به کار می روند. میلگرد به تنهایی تنها نقش تأمین مقاومت کششی بتن را دارد، اما وقتی به شکل های مختلف خم می شود، می تواند وظایف متنوعی در بخش های مختلف ساختمان ایفا کند. شناخت انواع خم میلگرد به مجریان و مهندسان کمک می کند تا بهترین طراحی و اجرا را برای هر قسمت از سازه انتخاب کنند.
در میان انواع خم میلگرد، خاموت پرکاربردترین نوع است که وظیفه مهار برش در تیر و ستون را بر عهده دارد. سنجاقی ها بیشتر برای تقویت اتصال تیر و ستون استفاده می شوند. ادکا جهت مقابله با خمش مثبت و منفی در تیرها طراحی شده است. همچنین در بخش هایی مانند سقف یا فونداسیون، از خرک و رکابی برای ثابت نگه داشتن شبکه های میلگردی در بتن ریزی استفاده می شود. از دیگر انواع خم میلگرد می توان به عصایی اشاره کرد که برای توزیع نیرو در اطراف ستون کاربرد دارد و انتظار که جهت اتصال بین طبقات یا انتقال نیرو به اعضای بعدی سازه به کار می رود.
در مجموع، هر کدام از انواع خم میلگرد نقشی حیاتی در عملکرد سازه دارند و اجرای صحیح آن ها تضمین کننده دوام، ایمنی و صرفه جویی اقتصادی در پروژه های ساختمانی است. برای آشنایی با انواع خم، بهتر است از قیمت میلگرد نیز آگاه بود.
خمکاری میلگرد فرآیندی است که به کمک آن، میلگرد به اشکال مختلفی در می آید تا بتواند در نقاط گوناگون یک سازه بتنی وظیفه تقویت و انتقال بار را بر عهده بگیرد. انواع خم میلگردها با توجه به نیاز سازه و استانداردهای آرماتوربندی انتخاب و اجرا می شوند. در طراحی سازه، طول خم انواع میلگرد نیز اهمیت زیادی دارد؛ چرا که طول ناکافی در قسمت خم شده می تواند باعث لغزش یا شکست بتن شود. برای بررسی بهتر، ابتدا جدول زیر را مطالعه فرمایید.
| نوع خم میلگرد | کاربرد اصلی | ویژگی ها / مزایا |
|---|---|---|
| خاموت | محصور کردن میلگردهای طولی در تیر و ستون، جلوگیری از شکست برشی بتن | افزایش مقاومت برشی، جلوگیری از کمانش میلگرد طولی، توزیع یکنواخت تنش ها |
| سنجاقی | تقویت اتصال تیر و ستون، کاهش تمرکز تنش | ابعاد کوچک و نصب آسان، افزایش مقاومت برشی، اتصال بهتر خاموت به میلگردهای اصلی |
| راستا (سیتکا) | تقویت دیوارها، فونداسیون و دال ها در امتداد طولی | افزایش مقاومت خمشی، جلوگیری از ترک های کششی، بهبود یکپارچگی بتن |
| ادکا | تحمل خمش مثبت و منفی در تیرها و دال ها | کنترل خمش در دهانه و تکیه گاه، افزایش ایمنی سازه، کاربرد در تیرچه و دال ها |
| خرک | ایجاد فاصله استاندارد بین شبکه های میلگردی | تضمین ضخامت بتن، جلوگیری از جابه‌جایی آرماتور هنگام بتن ریزی، حفظ آرایش شبکه |
| رکابی | اتصال شبکه های میلگردی در ستون ها و دیوارهای برشی | افزایش مقاومت جانبی، تقویت سازه در برابر بارهای زلزله، ایجاد اتصال محکم میلگردها |
| ممان منفی | کنترل نیروهای کششی بالای تکیه گاه در تیرها و دال‌ها | جلوگیری از ترک در تکیه گاه، افزایش دوام در بارگذاری مکرر، توزیع مناسب نیروهای منفی |
| عصایی | اطراف ستون ها و اتصال تیر به ستون | توزیع یکنواخت نیرو، جلوگیری از تمرکز تنش، بهبود پیوستگی بین اجزای سازه |
| انتظار | ادامه میلگرد برای طبقات بالاتر یا بخش های توسعه ای سازه | انتقال نیرو بین طبقات، سهولت در توسعه سازه، ایجاد یکپارچگی کامل در ساختمان |
هر نوع خم میلگرد با هدفی خاص طراحی می شود و بی توجهی به آن و همچنین قیمت آهن می تواند ایمنی کل سازه را زیر سوال ببرد. در ادامه هر کدام از این خم ها را با جزئیات بیشتری بررسی می کنیم.
میلگرد خاموت
میلگرد خاموت یکی از پرکاربردترین انواع خم میلگردها در سازه های بتنی است. خاموت ها به شکل بسته یا نیمه بسته دور میلگردهای طولی قرار می گیرند تا ضمن نگهداری آن ها، از شکست برشی بتن جلوگیری کنند. این میلگردها معمولاً در ستون ها و تیرها استفاده می شوند و نقش آن ها مشابه کمربندی است که اجزای سازه را در کنار هم نگه می دارد. طول خم انواع میلگرد در خاموت ها طبق آیین نامه باید به اندازه ای باشد که لغزش اتفاق نیفتد.
مزایای استفاده از خاموت:
در اجرای خاموت باید به فاصله استاندارد بین آن ها دقت کرد. فاصله زیاد سبب کاهش کارایی و فاصله کم منجر به هدررفت مصالح می شود. به همین دلیل، اجرای دقیق خاموت ها یکی از معیارهای کلیدی در اجرای انواع خم میلگرد است.
میلگرد سنجاقی
میلگرد سنجاقی خم ساده ای دارد اما نقشش در افزایش مقاومت سازه بسیار مهم است. این میلگرد به صورت مورب یا عمودی بین خاموت ها و میلگردهای اصلی قرار می گیرد. وظیفه اصلی آن انتقال بهتر نیرو و کاهش تمرکز تنش در نقاط حساس مانند اتصال تیر به ستون است. استفاده از میلگرد سنجاقی بیشتر در ستون های بتنی توصیه می شود، زیرا ستون ها بیشترین بار سازه را تحمل می کنند. توجه به طول خم و زاویه نصب این میلگردها اهمیت زیادی دارد؛ چرا که زاویه نادرست می تواند باعث کاهش کارایی آن شود.
ویژگی ها:

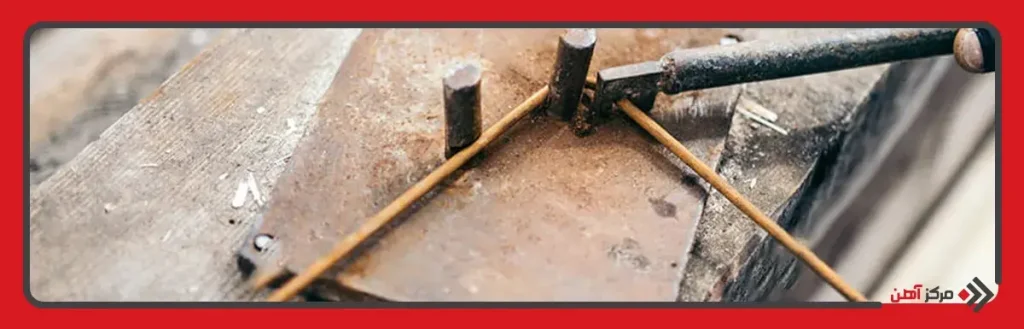

میلگرد راستا یا سیتکا
میلگرد راستا که با نام سیتکا یکی از انواع خم میلگردها نیز شناخته می شود، برای تقویت نواحی طولی سازه ها به کار می رود. این نوع خم معمولاً در دیوارها، فونداسیون ها و دال ها استفاده می شود تا بارهای کششی را به طور مستقیم منتقل کند. طراحی و اجرای صحیح میلگرد راستا نیازمند دقت در طول خم و موقعیت قرارگیری است. استفاده بیش از حد یا کمتر از حد استاندارد، می تواند تعادل بار در سازه را بر هم بزند.
مزایا:
میلگرد ادکا
میلگرد ادکا نوعی خم ویژه است که در تیرها و دال ها برای تحمل نیروهای مثبت و منفی استفاده می شود. خم ادکا به شکل خاصی طراحی می شود تا بارهای وارده در دو جهت مخالف را کنترل کند. اجرای میلگرد ادکا باید با رعایت طول خم استاندارد صورت گیرد تا امکان لغزش یا شکست وجود نداشته باشد. این خم به دلیل شکل خاص یکی از حساس ترین انواع خم ها به شمار می رود. این میلگرد ویژگی هایی دارد که دانستن آن ها خالی از لطف نیست:
ویژگی ها:
میلگرد خرک
میلگرد خرک بیشتر به عنوان ابزاری برای ایجاد فاصله استاندارد بین شبکه های آرماتوربندی استفاده می شود. خرک ها باعث می شوند میلگردهای بالا و پایین در دال یا فونداسیون در موقعیت درست خود قرار گیرند. اگر چه خرک ها مستقیماً نقش مقاومتی ندارند، اما اجرای دقیق آن ها برای عملکرد صحیح میلگردهای اصلی حیاتی است. مزایای میلگرد خرک موجب شده تا فاصله یکنواخت بین شبکه های میلگرد حفظ شود. ضخامت پوشش بتنی تضمین شود و از جابه‌جایی آرماتور هنگام بتن ریزی جلوگیری گردد.
میلگرد رکابی
میلگرد رکابی معمولاً در دیوارهای برشی و ستون ها به کار می رود. این نوع خم مانند رکاب عمل کرده و دو شبکه میلگردی را به هم متصل می کند. در اجرای رکابی ها باید به طول خم و محل دقیق نصب توجه شود، زیرا هرگونه خطا باعث کاهش مقاومت جانبی خواهد شد. مزایای این میلگرد شامل افزایش مقاومت جانبی سازه، تقویت دیوارها در برابر بارهای زلزله و ایجاد اتصال محکم میان آرماتورهای افقی و عمودی می شود.
میلگرد ممان منفی
میلگرد ممان منفی برای کنترل نیروهای کششی در بالای تکیه گاه ها استفاده می شود. این میلگردها بیشتر در تیرها و دال های یک طرفه کاربرد دارند. طول خم انواع میلگرد در این بخش اهمیت زیادی دارد و کوتاه بودن خم می تواند منجر به لغزش شود. از ویژگی ها این میلگرد می توان به جلوگیری از ایجاد ترک در بالای تکیه گاه، افزایش دوام سازه در برابر بارگذاری مکرر و توزیع مناسب نیروهای منفی اشاره کرد.

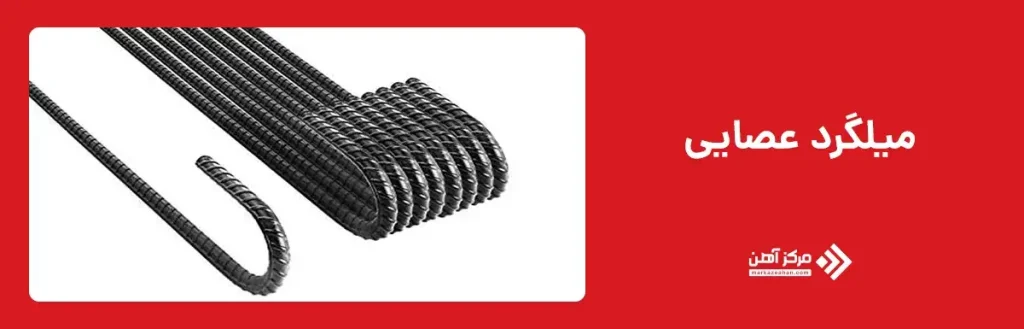

میلگرد عصایی
میلگرد عصایی به دلیل شکل خاص خم آن، شبیه عصا است و معمولاً در اطراف ستون ها یا محل اتصال تیر و ستون به کار می رود. میلگرد عصایی یکی از ضروری ترین انواع خم ها در ساختمان های چند طبقه به شمار می رود. مزایای میلگرد عصایی شامل توزیع یکنواخت نیروهای برشی و خمشی، جلوگیری از تمرکز تنش در نقاط اتصال و بهبود پیوستگی میان تیر و ستون می شود. این میلگرد باید جزو خریدهای مهم ساختمان سازی و عمران قرار گرفته شود.
میلگرد انتظار
میلگرد انتظار به عنوان ادامه میلگرد در طبقات بعدی سازه یا قسمت های توسعه یافته استفاده می شود. این نوع خم، عملاً پل ارتباطی بین فازهای مختلف سازه است. میلگرد انتظار معمولاً در ستون ها و دیوارهای بتنی تعبیه می شود و نقش حیاتی در استحکام سازه دارد. همچنین ویژگی ها شامل انتقال نیرو از طبقه پایین به بالا، سهولت در اجرای توسعه یا افزایش طبقات و ایجاد یکپارچگی سازه ای می شود.

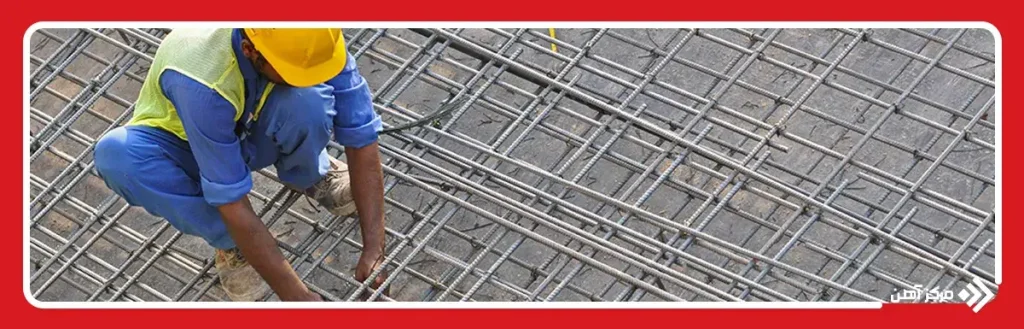

اجرای صحیح خم میلگرد یکی از مراحل حساس در فرآیند آرماتوربندی و ساخت و ساز است. خم میلگرد به منظور ایجاد شکل های مختلف مورد نیاز در سازه انجام می شود و باید بر اساس اصول آیین نامه ای و استانداردهای اجرایی صورت گیرد. خمکاری می تواند به دو روش دستی و مکانیکی انجام شود. در پروژه های کوچک، خمکاری دستی با ابزارهای ساده متداول است، اما در پروژه های بزرگ و صنعتی به دلیل نیاز به دقت بالا و سرعت بیشتر، استفاده از دستگاه های مکانیکی و اتوماتیک توصیه می شود. این دستگاه ها قادرند زاویه و طول خم را با دقت بالایی ایجاد کنند و خطای انسانی را به حداقل برسانند.
در اجرای خم میلگرد باید عوامل متعددی در نظر گرفته شوند. انتخاب دستگاه متناسب با قطر و گرید میلگرد، تنظیم صحیح زاویه خم، رعایت حداقل شعاع خم برای جلوگیری از شکست یا ترک خوردگی میلگرد، و همچنین توجه به دمای محیط از جمله موارد مهم هستند. به طور مثال، خمکاری در هوای بسیار سرد می تواند باعث شکنندگی میلگرد شود، بنابراین پیش گرم کردن آن در چنین شرایطی ضروری است.
کنترل کیفیت پس از خمکاری نیز مرحله ای حیاتی است. میلگردها باید بررسی شوند تا از عدم وجود ترک های ریز یا تغییر شکل های ناخواسته اطمینان حاصل گردد. رعایت حداقل طول خم بر اساس آیین نامه های بتن آرمه، استفاده از دستگاه های استاندارد و کالیبره، و همچنین جلوگیری از خمکاری مکرر روی یک مقطع از دیگر نکات اجرایی مهم محسوب می شوند. در نهایت، دقت در اجرای خم میلگرد علاوه بر افزایش کیفیت سازه، موجب ایمنی و دوام بیشتر ساختمان در برابر بارهای وارده خواهد شد.
نکات مهم در اجرای خمکاری:

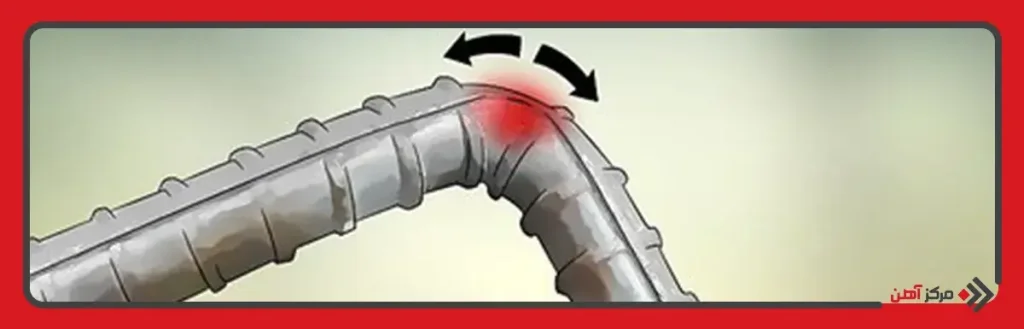

خم های مختلف میلگرد هر کدام نقش خاصی در عملکرد سازه دارند و حذف یا اجرای نادرست آن ها می تواند آسیب های جدی به ایمنی ساختمان وارد کند. خاموت ها به عنوان یکی از مهم ترین خم ها، برای مهار برش در تیرها و ستون ها به کار می روند و وظیفه جلوگیری از ترک خوردگی و گسیختگی در اثر بارهای برشی را بر عهده دارند. سنجاقی ها معمولاً در محل اتصال تیر به ستون مورد استفاده قرار می گیرند و باعث افزایش مقاومت برشی و بهبود عملکرد اتصالات می شوند. این میلگرد ها از لغزش میلگردهای طولی جلوگیری کرده و یکپارچگی سازه را تضمین می کنند.
از دیگر انواع خم ها می توان به ادکا اشاره کرد که برای مقابله با خمش مثبت و منفی در تیرها کاربرد دارد. همچنین خرک و رکابی برای نگهداری موقعیت میلگردهای شبکه ای در بتن ریزی سقف یا فونداسیون به کار می روند تا آرایش میلگردها دچار تغییر نشود. نوع دیگری از خم، عصایی است که برای توزیع یکنواخت نیرو در اطراف ستون ها استفاده می شود و نقش مهمی در کاهش تمرکز تنش دارد. در نهایت، انتظار یا میلگردهای انتظار، برای انتقال نیرو و پیوستگی بین طبقات یا اعضای مختلف سازه کاربرد دارند.
هر یک از این خم ها بخشی از بارهای سازه ای را مهار کرده و وظیفه ای خاص در پایداری ساختمان بر عهده دارند. نبود هرکدام یا اجرای غیر اصولی آن ها می تواند باعث کاهش مقاومت کلی سازه و ایجاد خطرات جدی در زمان بهره برداری یا وقوع زلزله شود. بنابراین، شناخت دقیق کاربرد هر نوع خم میلگرد و اجرای صحیح آن از الزامات اساسی در ساخت و ساز ایمن و استاندارد است.
اجرای صحیح خم میلگردها اهمیت بسیار بالایی دارد. عواملی مانند انتخاب دستگاه خمکاری مناسب، دمای محیط، طول خم و زاویه دقیق خم، همگی بر نتیجه نهایی اثرگذارند. روش های خمکاری میلگرد می تواند دستی یا مکانیکی باشد. در پروژه های بزرگ، خمکاری مکانیکی به دلیل دقت بالا و سرعت بیشتر توصیه می شود.
جمع بندی
در این مقاله به بررسی انواع خم میلگرد و کاربرد هرکدام پرداختیم. میلگردهایی مانند خاموت، سنجاقی، ادکا، خرک، رکابی، عصایی و انتظار، هر یک وظیفه ای مشخص در سازه های بتنی دارند. شناخت دقیق انواع خم میلگردها و اجرای صحیح آن ها تضمین کننده ایمنی، دوام و عملکرد بهینه سازه است. توجه به عواملی مانند طول خم انواع میلگرد، شرایط محیطی و استفاده از روش های استاندارد خمکاری، اهمیت بالایی دارد. بی توجهی به اصول خمکاری می تواند منجر به کاهش عمر سازه و افزایش هزینه ها شود، به ویژه در شرایطی که تغییرات مداوم قیمت میلگرد و قیمت آهن فشار مالی زیادی بر پروژه ها وارد می کند. بنابراین، توجه به اجرای درست خمکاری نه تنها یک الزام فنی بلکه یک ضرورت اقتصادی نیز محسوب می شود.
سوالات متداول
انواع خم شامل خاموت، سنجاقی، ادکا، خرک، رکابی، عصایی و انتظار هستند. این خم ها برای کنترل نیروها، حفظ موقعیت میلگرد و افزایش مقاومت سازه اهمیت دارند.
خاموت ها بیشترین کاربرد را دارند چون در تیر و ستون برای مهار برش ضروری اند. بعد از آن، سنجاقی ها در اتصالات بسیار پرکاربرد هستند.
به انتخاب دستگاه مناسب، رعایت شعاع و طول خم طبق آیین نامه و کنترل کیفیت پس از خمکاری بستگی دارد. شرایط محیطی و استاندارد بودن ابزار هم مؤثر است.
خاموت ها برای برش، سنجاقی ها برای اتصال، ادکا برای خمش، خرک و رکابی برای نگهداری شبکه، عصایی برای ستون و انتظار برای انتقال نیرو استفاده می شوند.
اگر انواع خم های میلگرد درست اجرا نشوند، باعث کاهش مقاومت، جابجایی میلگرد و ایجاد ترک در بتن می شود. در نهایت ایمنی سازه کاهش یافته و خطر خرابی در برابر زلزله بیشتر می شود.
