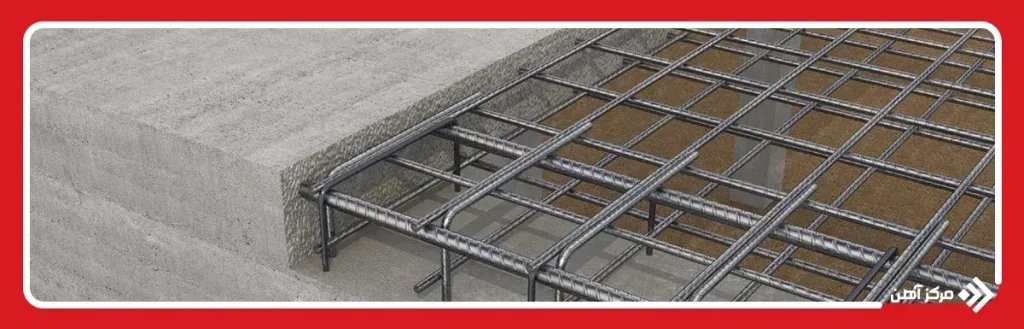

میلگرد ممان منفی که گاهی با نام میلگرد نگاتیو یا آرماتور منفی نیز شناخته می شود، یکی از اجزای کلیدی سازه های بتنی است که در بخش بالایی دهانه ها و نزدیکی تکیه گاه ها نصب می شود تا لنگر خمشی منفی و نیروهای کششی را مهار کند. این میلگرد مانند یک سپر عمل کرده و از ترک خوردگی یا شکست بتن در محل کشش جلوگیری می کند، به همین دلیل نقش مهمی در افزایش دوام و عمر مفید سازه دارد. در صورت عدم استفاده یا نصب نادرست، احتمال افت کیفیت، ترک و حتی شکست تیر یا سقف وجود دارد.
انتخاب قطر و طول مناسب این میلگرد باید بر اساس محاسبات دقیق مهندسی و آیین نامه های طراحی انجام شود تا عملکرد بهینه حاصل گردد. علاوه بر جنبه فنی، قیمت گذاری میلگرد ممان منفی به عواملی چون قطر، طول، گرید فولاد و قیمت آهن در بازار وابسته است که این عامل می تواند تأثیر مستقیم بر هزینه کل پروژه داشته باشد. رعایت استاندارد های نصب و استفاده از مصالح با کیفیت، سرمایه گذاری مؤثری برای افزایش ایمنی و ماندگاری سازه محسوب می شود.

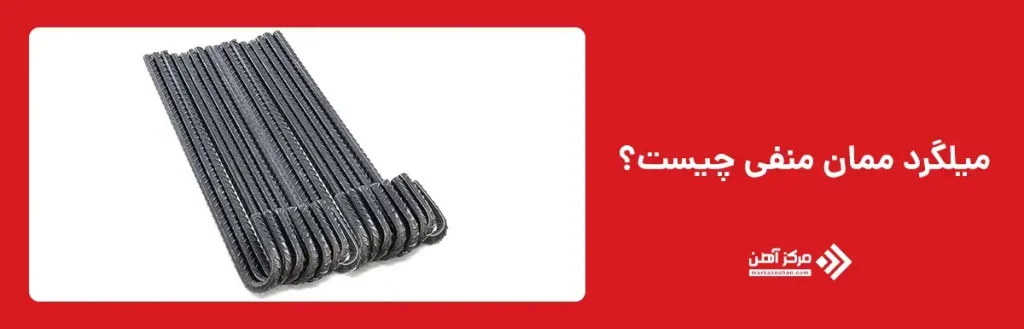

میلگرد ممان منفی چیست؟ نوعی آرماتور تقویتی است که در بالای دهانه ها، درست در محل تکیه گاه های سقف یا تیر، قرار داده می شود. این میلگرد وظیفه دارد نیروهای کششی ناشی از لنگر خمشی منفی را تحمل کند. لنگر خمشی منفی زمانی به وجود می آید که تیر یا دال در اثر بارگذاری دچار خمش به سمت پایین می شود و فیبر بالایی آن کشیده می شود .برای مثال، تصور کنید یک تیر بتنی روی دو ستون قرار دارد. اگر وسط تیر را بارگذاری کنید، قسمت بالایی تیر در نزدیکی ستون ها تحت کشش قرار می گیرد. در این نقطه بتن به تنهایی قادر به تحمل کشش نیست، بنابراین میلگرد ممان منفی وظیفه تحمل آن را برعهده می گیرد.
میلگرد ممان منفی معمولاً قبل از بتن ریزی در قالب بندی و آرماتوربندی نصب می شود و بسته به نوع سازه می تواند مستقیم یا خم شده باشد. این میلگرد باید طبق ضوابط آیین نامه ای و با دقت نصب شود تا عملکرد مطلوبی داشته باشد. قیمت میلگرد ممان منفی بسته به نوع، قطر و کیفیت فولاد متفاوت است و معمولاً با قیمت میلگرد معمولی نزدیک است؛ اما به دلیل اهمیت و محل نصب خاص، انتخاب میلگرد با کیفیت و استاندارد مناسب برای تضمین ایمنی و دوام سازه بسیار مهم است.
میلگرد ممان منفی، آرماتوری است که در بخش بالایی تیرها و در نزدیکی تکیه گاه ها قرار می گیرد تا لنگر خمشی منفی را تحمل کند. این میلگرد ها که گاهی با عنوان آرماتور منفی هم نامیده می شوند، نقش مهمی در جلوگیری از ایجاد ترک در ناحیه کششی بالای مقطع دارند. انتخاب قطر و تعداد مناسب آن ها بر اساس محاسبات سازه ای، مقاومت و ایمنی تیر را تضمین می کند. همچنین رعایت طول مهاری و پوشش بتن کافی، عمر مفید و مقاومت در برابر خوردگی را افزایش می دهد.
قطر میلگرد ممان منفی معمولاً بر اساس محاسبات مهندسی و آیین نامه های طراحی انتخاب می شود. این قطر می تواند بین ۸ تا ۲۰ میلی متر باشد، اما در اغلب پروژه های ساختمانی، قطر های ۱۲، ۱۴ و ۱۶ میلی متر بیشترین کاربرد را دارند. انتخاب قطر مناسب به عواملی مانند: بار وارده بر سازه، دهانه تیر یا دال، نوع سقف (تیرچه بلوک، کامپوزیت، پیش تنیده و …) و مقاومت بتن بستگی دارد. استفاده از قطر کمتر از حد نیاز ممکن است منجر به ترک خوردگی و کاهش ایمنی سازه شود و انتخاب قطر بیش از حد نیز علاوه بر هزینه اضافی، باعث دشواری در خم کاری و نصب می شود. به همین دلیل محاسبه صحیح قطر، بسیار حیاتی است.
طول میلگرد ممان منفی معمولاً بر اساس دهانه و شرایط سازه تعیین می شود. به طور کلی این میلگرد باید از محل تکیه گاه عبور کرده و به اندازه ای داخل دهانه امتداد یابد که بتواند نیروهای کششی را به طور کامل منتقل کند. در آیین نامه ها معمولاً طول توسعه میلگرد ممان منفی را برابر با¼ طول دهانه یا بیشتر در نظر می گیرند.
برای مثال، اگر طول دهانه تیرچه بلوک ۴ متر باشد، میلگرد ممان منفی باید حداقل یک متر در هر طرف از تکیه گاه امتداد پیدا کند. البته در برخی پروژه ها با توجه به بارگذاری و نوع سقف، این طول ممکن است تغییر کند.
وزن میلگرد ممان منفی بر اساس قطر و طول آن مشخص می شود. از نظر مشخصات مکانیکی، میلگرد ممان منفی باید دارای مقاومت کششی بالا و انعطاف پذیری مناسب باشد تا هنگام خمکاری یا بارگذاری دچار شکست یا تغییر شکل دائمی نشود. استانداردهای مرسوم برای این میلگرد شامل گریدهایA2 و A3 در ایران هستند که هر کدام خصوصیات مکانیکی خاص خود را دارند. در نظر داشته باشید که وزن و مشخصات مکانیکی میلگرد ممان منفی، در واقع همان وزن و مشخصات مکانیکی میلگردهای معمولی است، چون از نظر جنس و گرید تفاوتی با میلگردهای استاندارد ندارد؛ فقط محل نصب و نقش سازه ای آن متفاوت است.
انتخاب سایز مناسب یکی از مهم ترین مراحل طراحی و اجرا است. سایز میلگرد نه تنها بر مقاومت سازه تأثیر می گذارد بلکه بر هزینه کلی پروژه نیز اثرگذار است. برای مثال، انتخاب سایز دقیق می تواند علاوه بر تأمین ایمنی سازه، از مصرف بیش از حد میلگرد و افزایش هزینه های غیر ضروری جلوگیری کند.
سایز بیش از نیاز باعث اتلاف هزینه و دشواری نصب می شود و سایز کمتر نیز ریسک ایمنی را بالا می برد.
شکل میلگرد ممان منفی معمولاً به دو شکل ساده یا خم شده (قلاب دار) اجرا می شود. خم کاری باعث می شود میلگرد بهتر در بتن مهار شود و نیروی کششی را به خوبی منتقل کند. خم کاری باید با شعاع مناسب و طبق استاندارد انجام شود تا میلگرد ترک نخورد یا ضعیف نشود. در پروژه های صنعتی معمولاً خم کاری با دستگاه انجام می شود، اما در پروژه های کوچک ممکن است با دست یا ابزار ساده انجام شود.
انتخاب طول مناسب برای میلگرد منفی، به همان اندازه که انتخاب قطر اهمیت دارد، حیاتی است. اگر طول آن کمتر از حد مورد نیاز باشد، نیروهای کششی به درستی منتقل نمی شوند و احتمال ترک خوردگی یا شکست در محل تکیه گاه بالا می رود. برعکس، اگر طول بیش از حد لازم در نظر گرفته شود، هم هزینه ها بالا می رود و هم ممکن است مشکلات اجرایی مانند ازدحام آرماتور در محل اتصال ایجاد شود.
مهندسان محاسب با توجه به آیین نامه های طراحی و با در نظر گرفتن نوع سقف، دهانه، و بارگذاری، طول دقیق این میلگرد را تعیین می کنند. این طول معمولاً بر اساس طول توسعه (Development Length) و ضوابط خمشی محاسبه می شود. طول توسعه همان فاصله ای است که میلگرد باید در بتن مهار شود تا بتواند مقاومت کششی کامل خود را به کار گیرد.
در اسکلت فلزی، سقف ها معمولاً به کمک تیرچه بلوک، کامپوزیت یا عرشه فولادی اجرا می شوند. در این حالت، میلگرد ممان منفی در قسمت بالای تیر های فلزی و در محل اتصال دهانه ها نصب می شود. طول مورد نیاز میلگرد ممان منفی در این سازه ها معمولاً شامل:
به طور معمول، مهندسان برای اسکلت فلزی، طول میلگرد ممان منفی را معادل ۰٫۲۵ تا ۰٫۳ طول دهانه در هر طرف در نظر می گیرند. برای مثال، اگر دهانه ۵ متر باشد، هر میلگرد باید حدود ۱٫۲۵ تا ۱٫۵ متر در داخل دهانه امتداد یابد.
علاوه بر طول، محل قرارگیری دقیق این میلگردها در اسکلت فلزی اهمیت زیادی دارد. باید دقت شود که میلگرد ها بالای تیرهای فلزی به درستی مهار شوند و در زمان بتن ریزی، جابه جا نشوند. استفاده از خاموت یا بست فلزی می تواند به ثابت نگه داشتن آن کمک کند.
میلگرد ممان منفی تقریباً در هر نوع سقف بتنی که روی تکیه گاه یا ستون قرار دارد، مورد استفاده است. دلیل این موضوع هم ساده است: در هر نقطه ای که لنگر خمشی منفی ایجاد می شود، بتن به تنهایی نمی تواند کشش را تحمل کند و این وظیفه را میلگرد برعهده می گیرد. به همین دلیل، طراحی و جایگذاری صحیح این میلگرد ها نقش مهمی در افزایش دوام و ایمنی سازه دارد.
سقف تیرچه بلوک یکی از رایج ترین انواع سقف در ایران است. در این سقف، تیرچه ها بار سقف را به تکیه گاه منتقل می کنند و در محل اتصال به تیر یا ستون، بخش بالایی تیرچه ها تحت کشش قرار می گیرد. در این نقطه، میلگرد ممان منفی بالای تیرچه ها و روی تکیه گاه نصب می شود تا این کشش را تحمل کند.
در اجرای این نوع سقف، میلگرد ممان منفی معمولاً به صورت مستقیم روی قالب بندی و در امتداد تیرچه ها قرار داده می شود. قطر میلگرد در این سیستم معمولاً بین ۱۲ تا ۱۴ میلی متر است و طول میلگرد ممان منفی در سقف تیرچه بلوک بر اساس دهانه و آیین نامه محاسبه می شود.
در سازه های اسکلت فلزی، سقف می تواند از نوع تیرچه بلوک، کامپوزیت یا عرشه فولادی باشد. در همه این موارد، محل اتصال سقف به تیرهای فلزی، تحت لنگر خمشی منفی قرار دارد. میلگرد ممان منفی در این حالت، به کمک خاموت یا بست روی تیرهای فلزی مهار می شود. برای سقف کامپوزیت، میلگرد ممان منفی معمولاً به شکل خم دار اجرا می شود تا بهتر به بتن بالایی متصل شود. در سقف عرشه فولادی نیز، این میلگرد در بالای ورق های عرشه قرار گرفته و با بتن ریزی نهایی در جای خود ثابت می شود.

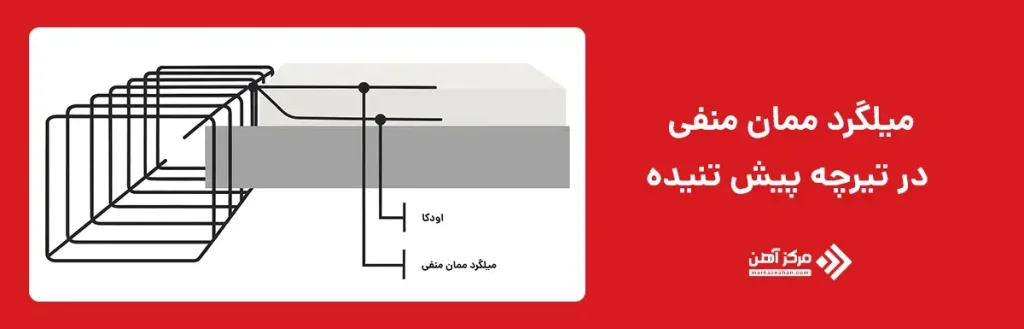

در تیرچه های پیش تنیده، به دلیل استفاده از کابل یا میلگرد پیش تنیده در قسمت کششی، قسمت فشاری بالای تیرچه همچنان نیازمند آرماتور تقویتی است. در این حالت، میلگرد ممان منفی بالای تیرچه ها و در تکیه گاه ها نصب می شود. تفاوت اصلی در اینجا آن است که محاسبه طول و قطر میلگرد ممان منفی باید با توجه به نیروی پیش تنیدگی و رفتار کلی تیرچه انجام شود. در غیر این صورت، عملکرد سازه ای بهینه حاصل نخواهد شد.

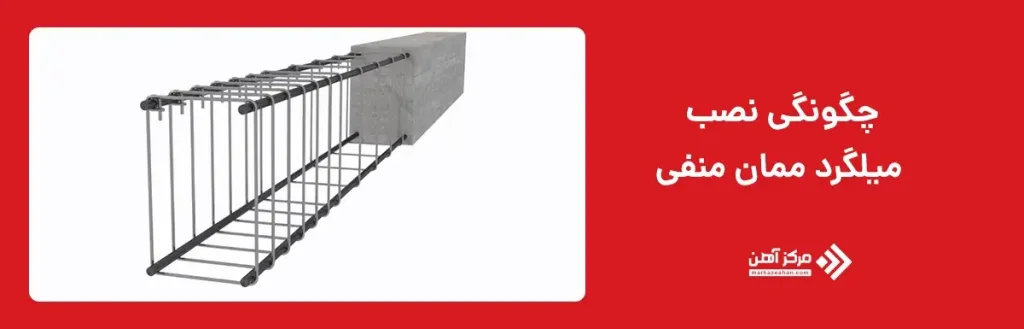

اجرای صحیح آرماتور ممان منفی، همانند انتخاب طول و قطر آن، بسیار مهم است. اگر این میلگرد به درستی در محل خود قرار نگیرد یا در حین بتن ریزی جابه جا شود، عملکرد آن به شدت کاهش می یابد و در نهایت می تواند منجر به ضعف در تحمل لنگر خمشی منفی گردد. بنابراین استفاده از نگهدارنده ها و بستن صحیح میلگرد پیش از بتن ریزی برای اطمینان از ثابت ماندن آن ضروری است.
بر اساس آیین نامه های معتبر مانند مبحث نهم مقررات ملی ساختمان و استاندارد های بین‌المللی، برای نصب میلگرد ممان منفی باید موارد زیر رعایت شود تا این آرماتور بتواند حداکثر مقاومت و دوام سازه را تأمین کند و در برابر لنگر خمشی منفی عملکرد مطلوبی داشته باشد. رعایت این ضوابط همچنین از بروز ترک خوردگی، کاهش مقاومت خمشی و افت کیفیت سازه در طول زمان جلوگیری می کند.
نصب میلگرد ممان فنی معمولاً پس از تکمیل آرماتوربندی بخش کششی تیر یا سقف انجام می شود و نیازمند دقت بالا در اجرای مراحل است تا میلگرد در محل صحیح قرار گرفته و در طول عمر سازه عملکرد مطلوبی داشته باشد. این فرآیند با نشانه گذاری دقیق محل نصب بر اساس نقشه های اجرایی آغاز می شود تا اطمینان حاصل شود که میلگرد دقیقاً در ناحیه ای که بیشترین لنگر خمشی منفی وجود دارد قرار گیرد. سپس میلگرد ها در موقعیت صحیح بالای تیر یا دهانه جایگذاری می شوند و با استفاده از سیم آرماتوربندی یا بست فلزی به سایر اجزای آرماتور مهار می گردند تا در حین بتن ریزی جابه جا نشوند.
در ادامه، بررسی فواصل، هم راستایی و ارتفاع میلگرد ها نسبت به نقشه اجرایی انجام می شود تا پوشش بتنی لازم نیز رعایت گردد و میلگرد از خوردگی محافظت شود. در نهایت، قبل از شروع بتن ریزی، یک کنترل نهایی توسط تیم اجرایی یا ناظر پروژه صورت می گیرد تا هرگونه ایراد احتمالی برطرف شود. رعایت این مراحل نه تنها موجب افزایش دوام و ایمنی سازه می شود، بلکه از بروز مشکلاتی مانند ترک خوردگی و کاهش مقاومت خمشی در آینده جلوگیری می کند.
در اجرای میلگرد ممان منفی، برخی اشتباهات متداول می تواند به طور جدی عملکرد سازه را کاهش دهد. یکی از این خطا ها، کوتاه بودن طول مهار است که باعث می شود انتقال نیرو به طور کامل انجام نشود. انتخاب قطر کمتر از مقدار محاسباتی نیز از دیگر مشکلات رایج است و می تواند منجر به کاهش ظرفیت تحمل لنگر خمشی شود. جابه جا شدن میلگرد در حین بتن ریزی، موقعیت صحیح آن را برهم می زند و باعث کاهش کارایی آرماتور می شود. همچنین نداشتن پوشش بتنی کافی، میلگرد را در معرض رطوبت و خوردگی قرار می دهد و عمر مفید آن را کاهش می دهد. در نهایت، خم کاری غیر استاندارد که ممکن است موجب ترک یا شکست موضعی میلگرد شود، از جمله خطا های مهمی است که باید با رعایت دستورالعمل ها از بروز آن جلوگیری کرد.
لنگر منفی زمانی ایجاد می شود که در یک عضو خمشی، قسمت بالایی مقطع تحت کشش قرار گیرد. این شرایط معمولاً در محل تکیه گاه ها اتفاق می افتد، جایی که بار های وارده باعث می شوند بخش بالایی بتن کشیده شود. چون بتن مقاومت کششی کمی دارد، باید با آرماتور تقویتی مثل میلگرد ممان منفی این نیروها را مهار کرد.
برای مقابله مؤثر با لنگر منفی باید سه نکته اصلی رعایت شود: انتخاب قطر و طول مناسب میلگرد ممان منفی: اگر قطر کم یا طول کوتاه انتخاب شود، نیروهای کششی به خوبی منتقل نمی شوند و خطر ترک و شکست افزایش می یابد. اجرای صحیح آرماتوربندی: میلگرد باید دقیقاً در محل بیشینه لنگر منفی قرار گیرد، ثابت سازی شود و پوشش بتنی کافی داشته باشد. استفاده از بتن با مقاومت مناسب: حتی با وجود میلگرد، اگر بتن کیفیت پایینی داشته باشد، عملکرد سازه کاهش می یابد. بتن باید طبق طرح اختلاط استاندارد و با تراکم مناسب اجرا شود. در پروژه های حساس، مهندسان علاوه بر میلگرد ممان منفی، از روش هایی مانند افزودن تیرک های کمکی، استفاده از میلگرد ادکا یا آرماتور حرارتی، و کنترل دقیق بارگذاری نیز برای کاهش اثر لنگر منفی استفاده می کنند.
قیمت میلگرد ممان منفی تحت تأثیر چند عامل کلیدی قرار دارد. قطر و طول میلگرد: هر چه قطر و طول بیشتر باشد، وزن و به تبع آن قیمت میلگرد افزایش می یابد. نوع فولاد و گرید میلگرد: میلگرد های گرید A3 مقاومت بیشتری دارند اما معمولاً قیمت بالاتری نسبت به A2 دارند. قیمت روز فولاد در بازار: قیمت میلگرد به شدت وابسته به قیمت شمش فولاد و نرخ ارز است.
محل خرید و هزینه حمل ونقل: خرید از کارخانه یا انبار نزدیک محل پروژه می تواند هزینه حمل را کاهش دهد. سفارشی بودن خم کاری یا برش: اگر میلگرد طبق نقشه خاصی خم یا برش بخورد، هزینه دستمزد کارگاهی به قیمت نهایی اضافه می شود. برای کاهش هزینه، برخی پیمانکاران خرید میلگرد را در زمان کاهش قیمت بازار انجام می دهند و بخشی از آن را انبار می کنند. البته باید توجه داشت که نگهداری طولانی مدت در شرایط نامناسب می تواند باعث زنگ زدگی میلگرد شود.
مزایای استفاده از میلگرد ممان منفی شامل افزایش مقاومت کششی تیرها و سقف، جلوگیری از ترک خوردگی در نواحی کششی، بهبود عملکرد سازه در برابر زلزله، توزیع یکنواخت تنش‌ها و افزایش طول عمر مفید سازه است. این میلگرد همچنین الزامات آیین نامه‌ای را برآورده می کند و با ارتقای ایمنی کلی، نقش مهمی در کیفیت و دوام پروژه ای ساختمانی دارد که در ادامه به طور کامل توضیح داده می شود.
افزایش مقاومت کششی سقف و تیرها
میلگرد ممان منفی در بالای تیرها و نزدیکی تکیه گاه ها قرار می گیرد تا لنگر خمشی منفی را تحمل کند. این میلگرد باعث می شود بخش کششی بتن در قسمت بالایی دهانه ها در برابر نیروهای کششی مقاوم تر شود. نتیجه این عملکرد، جلوگیری از ترک خوردگی یا شکست زود هنگام در سقف و تیرها.
افزایش طول عمر سازه
با استفاده از میلگرد ممان منفی، تنش های کششی و مخرب در ناحیه بالایی مقطع به میزان قابل توجهی کاهش پیدا می کند. این کاهش تنش موجب حفظ یکپارچگی بتن و جلوگیری از گسترش ترک ها در طول زمان می شود. در نتیجه، سازه دوام بیشتری پیدا کرده و عمر مفید آن افزایش می یابد.
بهبود عملکرد لرزه ای سازه
در هنگام زلزله، لنگر های منفی در محل اتصال تیر و ستون افزایش چشمگیری پیدا می کند. میلگرد ممان منفی با جذب و توزیع مناسب این نیروها، خطر شکست یا آسیب در این نواحی را کاهش می دهد. این ویژگی باعث می شود سازه در برابر نیروهای جانبی ناشی از زلزله مقاوم تر باشد.
توزیع یکنواخت تنش ها
وجود میلگرد ممان منفی موجب می شود تنش‌ها و نیروهای خمشی در طول دهانه به طور یکنواخت تری پخش شوند. این توزیع متعادل، تمرکز تنش در نقاط خاص را کاهش داده و از آسیب موضعی جلوگیری می کند. در نتیجه، عملکرد کلی سازه بهبود می‌یابد.
میلگرد ممان منفی یکی از ارکان اصلی در سیستم تحمل بار خمشی سقف ها و تیر هاست. در زمان بارگذاری، دو نوع لنگر در عضو خمشی ایجاد می شود: لنگر مثبت در وسط دهانه و لنگر منفی در محل تکیه گاه. برای لنگر مثبت، میلگرد های کششی در پایین تیر یا سقف نصب می شوند، اما برای لنگر منفی، آرماتور باید در قسمت بالایی باشد.
حضور میلگرد ممان منفی مزایای سازه ای مهمی به همراه دارد؛ از جمله جلوگیری از ترک خوردگی بتن در محل تکیه گاه، افزایش ظرفیت خمشی، و کاهش تغییرشکل ها و خیز سقف. در واقع این میلگرد مانند یک پل فولادی در بالای سقف عمل می‌کند که فشار و کشش را بین بخش های مختلف سازه به طور یکنواخت توزیع می کند. این ویژگی مانع از تمرکز تنش در یک نقطه شده و موجب پایداری و دوام بیشتر سازه در برابر بار های وارده می شود.

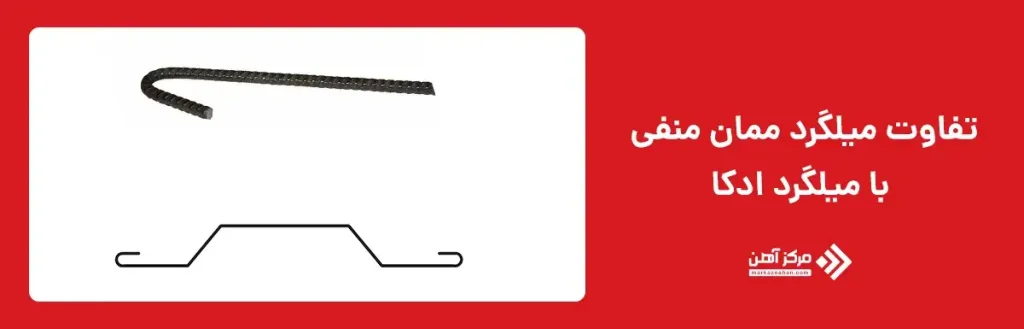

تفاوت میلگرد ممان منفی و ادکا هر دو از اجزای مهم آرماتوربندی سقف و تیرها هستند، اما کاربرد و محل استفاده آن ها متفاوت است. میلگرد ممان منفی بیشتر برای تحمل لنگر خمشی منفی و افزایش مقاومت کششی در بالای تیر ها استفاده می شود، در حالی که میلگرد ادکا به منظور تقویت تیرچه ها و جلوگیری از شکست در محل اتصال به تیر یا دیوار به کار می رود. جدول زیر به طور خلاصه تفاوت های اصلی این دو نوع میلگرد را نشان می دهد.
| ویژگی | میلگرد ممان منفی | میلگرد ادکا |
|---|---|---|
| محل استفاده | در بالای تیرها و نزدیک تکیه‌گاه‌ها برای تحمل لنگر خمشی منفی | در سقف تیرچه‌بلوک برای تقویت انتهای تیرچه‌ها در نزدیکی تکیه‌گاه‌ها |
| هدف اصلی | جلوگیری از ترک‌خوردگی بخش کششی بالای مقطع و تحمل نیروهای کششی ناشی از لنگر منفی | جلوگیری از شکست برشی و خمشی تیرچه در محل اتصال به تیر یا دیوار |
| شکل و نحوه قرارگیری | معمولاً به‌صورت مستقیم یا با خم‌های استاندارد در طول تیر امتداد می‌یابد | به شکل «L» یا «7» خم می‌شود و بخش کوتاه آن روی تیرچه و بخش بلند آن در تیر قرار می‌گیرد |
| زمان اجرا | هنگام آرماتوربندی سقف یا تیر قبل از بتن‌ریزی | هم‌زمان با اجرای تیرچه‌ها و پیش از بتن‌ریزی سقف |
| کارکرد در زلزله | جذب و توزیع نیروهای لنگر منفی در محل اتصال تیر و ستون | کمک به جلوگیری از شکست ترد تیرچه‌ها در برابر نیروهای جانبی و ثقلی |
در ایران، طراحی میلگرد ممان منفی بر اساس مبحث نهم مقررات ملی ساختمان و همچنین آیین نامه های بین المللی مانند ACI 318 انجام می شود. این آیین نامه ها به طور دقیق الزامات فنی و اجرایی را مشخص می کنند تا میلگرد بتواند عملکرد بهینه ای در تحمل لنگر خمشی منفی داشته باشد. مواردی مانند حداقل و حداکثر قطر مجاز میلگرد، طول گیرایی و مهار آن، محل دقیق قرارگیری نسبت به تکیه گاه، حداقل پوشش بتنی برای محافظت در برابر خوردگی، و ضوابط خم کاری همراه با شعاع مجاز خم، از جمله نکات کلیدی این استاندارد ها هستند.
مهندسان طراح موظف اند در محاسبات خود اثر تمامی بار های وارده شامل بار مرده، زنده و زلزله را در تعیین تعداد، قطر، طول و محل قرارگیری میلگرد ممان منفی لحاظ کنند. همچنین کنترل ترک خوردگی، محدود کردن تغییرشکل ها و حفظ پایداری کلی سازه از اهداف اصلی رعایت این ضوابط است. در پروژه های بزرگ و حساس، علاوه بر آیین نامه های داخلی، توصیه می شود از استاندارد های بین المللی و دستور العمل های اجرایی ویژه نیز استفاده شود تا ایمنی و دوام سازه در بالا ترین سطح تضمین گردد. اجرای صحیح این استاندارد ها نه تنها عملکرد سازه را بهبود می بخشد، بلکه از بروز هزینه های تعمیر و نگهداری در آینده جلوگیری می کند.
جمع بندی
در این مقاله به بررسی میلگرد ممان منفی پرداخته شده است، که یکی از اجزای حیاتی در سازه های بتنی است و نقش مهمی در مقابله با لنگر خمشی منفی و افزایش دوام و استحکام سازه دارد. انتخاب دقیق قطر، طول و محل نصب این میلگرد می تواند از ترک خوردگی، کاهش مقاومت و حتی شکست سازه جلوگیری کند. همچنین، رعایت استاندارد های اجرایی و نصب صحیح میلگرد ممان منفی، ایمنی ساختمان را تضمین کرده و عمر مفید سازه را به طور چشمگیری افزایش می دهد. این میلگرد با بهینه سازی توزیع تنش ها در نواحی حساس، عملکرد سازه را در برابر بار های دینامیکی و پیش بینی نشده بهبود می بخشد.
سوالات متداول
میلگرد ممان منفی برای مقاومت در برابر کشش در ناحیه ای از تیر که ممان خمشی منفی دارد، طراحی شده است.
در تکیه گاه ها و نقاطی که ممان خمشی منفی (خمیدگی به سمت بالا) وجود دارد، مثل محل اتصال تیر به ستون.
میلگرد ممان منفی در ناحیه کششی بالایی و میلگرد معمولی در ناحیه کششی پایینی تیر به کار می رود.
برای تقویت ناحیه تکیه گاهی و جلوگیری از ترک خوردگی ناشی از کشش ممان منفی در بالای تیرچه.
