اره پروفیل بر چیست و چگونه کار می کند؟
دسترسی سریع به محتوای این مطلب
اره پروفیل بر یکی از تجهیزات تخصصی برش مقاطع فلزی است که برای قطع کردن پروفیل، قوطی، نبشی، ناودانی، لوله و برخی قطعات فولادی در اندازه های مشخص به کار می رود. این دستگاه با ایجاد حرکت دورانی در صفحه برش یا تیغه، انرژی مکانیکی موتور را به نیروی لازم برای نفوذ در فلز تبدیل می کند و امکان اجرای برش های مستقیم یا زاویه دار را فراهم می سازد. کیفیت برش این دستگاه به عواملی مانند توان موتور، سرعت دورانی، جنس تیغه، نوع مقطع، ضخامت قطعه و شیوه مهار کردن پروفیل بستگی دارد.
از آنجا که تغییرات قیمت آهن می تواند هزینه ساخت سازه ها، تجهیزات صنعتی و محصولات فلزی را تحت تاثیر قرار دهد، کاهش پرت مقطع و اجرای برش دقیق اهمیت اقتصادی زیادی دارد. انتخاب صحیح اره، تنظیم اصولی دستگاه و رعایت نکات ایمنی باعث می شود سطح مقطع با پلیسه کمتر، انحراف محدود و دقت ابعادی مناسب بریده شود. در ادامه این مقاله، ساختار فنی، اجزا، انواع، روش کار، کاربردها، مزایا، محدودیت ها و اصول ایمنی اره پروفیل بر را به صورت تخصصی بررسی می کنیم.
اره پروفیل بر چیست؟
اره پروفیل بر یا Profile Cutting Saw دستگاهی است که برای جداسازی مقاطع طویل فلزی به قطعات کوتاه تر و دارای ابعاد کنترل شده استفاده می شود. در مدل های رایج کارگاهی، یک موتور الکتریکی صفحه برش سایشی یا تیغه دندانه دار را با سرعت مشخص می چرخاند. مجموعه موتور و تیغه روی بازوی متحرک نصب شده و اپراتور با پایین آوردن این بازو، تیغه را به سطح پروفیل نزدیک می کند. قطعه کار پیش از شروع برش داخل گیره قرار می گیرد تا از جابه جایی، لرزش یا چرخش ناخواسته آن جلوگیری شود. برخلاف فرز دستی، مسیر حرکت تیغه در اره پروفیل بر توسط محور و بازوی دستگاه کنترل می شود؛ به همین دلیل امکان ایجاد برش قائم و تکرارپذیر در قطعات متعدد وجود دارد. در کارگاه هایی که قیمت پروفیل و میزان مصرف مواد اولیه اهمیت دارد، دقت این دستگاه می تواند پرت ناشی از اندازه گیری یا برش اشتباه را کاهش دهد.
مکانیزم برش در این دستگاه به نوع تیغه وابسته است. در مدل های سایشی، صفحه Abrasive Disc با اصطکاک شدید، دمای موضعی بالایی ایجاد کرده و ذرات فلز را از مسیر برش خارج می کند. این فرآیند معمولا با تولید جرقه، حرارت، دود و پلیسه همراه است. در مدل های تیغه الماسه یا Carbide Tipped Saw، دندانه های سخت کاری شده با عملیات براده برداری، تراشه های مشخصی از قطعه جدا می کنند. برش سردتر، سرعت کنترل شده تر و سطح نهایی دقیق تر از ویژگی های این سیستم است. ظرفیت دستگاه نیز بر اساس قطر تیغه، توان موتور، حداکثر ابعاد قطعه، زاویه قابل تنظیم و نوع انتقال نیرو تعیین می شود. بنابراین اره پروفیل بر تنها یک ابزار چرخان ساده نیست، بلکه مجموعه ای مهندسی شده برای کنترل حرکت، نیرو، زاویه و تثبیت قطعه کار است.

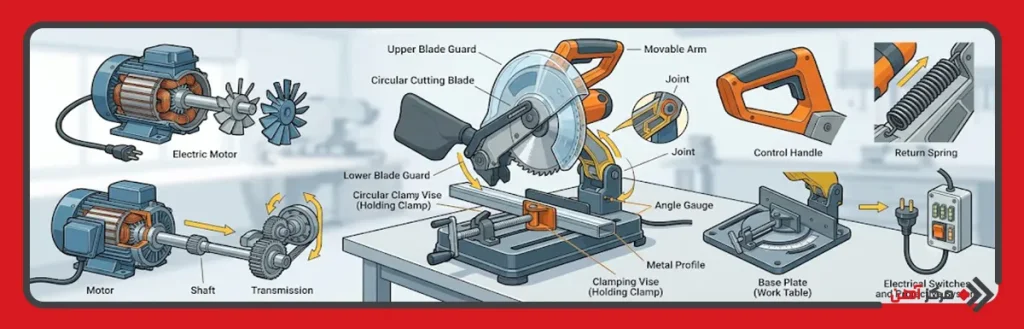

اجزای اصلی اره پروفیل بر
عملکرد دقیق اره پروفیل بر نتیجه هماهنگی چند مجموعه مکانیکی و الکتریکی است. هر قطعه وظیفه مشخصی در انتقال توان، هدایت تیغه، نگهداری پروفیل یا حفاظت از اپراتور دارد. شناخت اجزای دستگاه به انتخاب مدل مناسب، عیب یابی سریع تر و نگهداری اصولی آن کمک می کند. در ادامه خواهیم گفت اصلی ترین اجزای برش پروفیل چیست:
- موتور الکتریکی: منبع تامین توان دستگاه است و انرژی الکتریکی را به حرکت دورانی تبدیل می کند. توان موتور باید با قطر تیغه، جنس قطعه و حجم کاری هماهنگ باشد. موتور ضعیف هنگام برش مقاطع ضخیم دچار افت دور، افزایش جریان و گرم شدن سیم پیچ می شود.
- محور یا شفت انتقال نیرو: گشتاور تولید شده توسط موتور را به صفحه برش منتقل می کند. دقت ساخت شفت و سلامت بلبرینگ های آن بر میزان لرزش، صدای دستگاه و صافی سطح برش اثر مستقیم دارد.
- تیغه یا صفحه برش: بخش درگیر با فلز است و می تواند از نوع سایشی، فولادی دندانه دار یا کاربیدی باشد. انتخاب تیغه اره پروفیل بر باید بر اساس جنس، ضخامت و شکل هندسی مقطع انجام شود.
- بازوی متحرک: موتور، محور و تیغه را نگه می دارد و مسیر پایین آمدن مجموعه برش را کنترل می کند. لقی در مفصل بازو می تواند باعث کج شدن خط برش و کاهش دقت زاویه شود.
- گیره نگهدارنده: پروفیل را روی صفحه پایه ثابت می کند. گیره مناسب باید نیروی کافی ایجاد کند، بدون آنکه دیواره پروفیل توخالی را له یا از فرم اصلی خارج کند.
- صفحه پایه یا میز دستگاه: محل قرارگیری قطعه کار است و باید سختی مناسبی در برابر خمش و ارتعاش داشته باشد. در برخی مدل ها، صفحه مدرج برای تنظیم برش زاویه دار روی پایه تعبیه شده است.
- محافظ تیغه: بخشی از محیط تیغه را می پوشاند تا تماس اتفاقی اپراتور با صفحه در حال دوران کاهش یابد. این محافظ همچنین مسیر پرتاب جرقه و ذرات را تا حدی کنترل می کند.
- دسته کنترل: اپراتور از طریق آن بازوی دستگاه را پایین می آورد. کلید روشن و خاموش معمولا روی همین دسته نصب می شود تا قطع جریان در شرایط اضطراری سریع تر انجام گیرد.
- فنر بازگشت: پس از پایان برش، بازوی دستگاه را به موقعیت بالا برمی گرداند. ضعف یا شکست فنر ممکن است باعث سقوط ناگهانی بازو و ایجاد خطر شود.
- کلید برق و سیستم حفاظتی: وظیفه کنترل جریان، جلوگیری از راه اندازی ناخواسته و محافظت از موتور در برابر اضافه بار را بر عهده دارد. برخی مدل های صنعتی دارای Emergency Stop و ترمز الکتریکی هستند.
انواع اره پروفیل بر
اره های پروفیل بر بر اساس نوع تیغه، مکانیزم حرکت، ظرفیت برش و سطح اتوماسیون در گروه های مختلف قرار می گیرند. تفاوت میان این مدل ها فقط به ظاهر دستگاه محدود نیست و هر ساختار برای دامنه مشخصی از ضخامت، دقت، سرعت و تیراژ طراحی شده است.
- اره پروفیل بر سایشی: متداول ترین مدل کارگاهی است و از صفحه فیبری تقویت شده استفاده می کند. قیمت اولیه مناسب و قابلیت برش بسیاری از مقاطع فولادی از مزایای آن است، اما حرارت، جرقه و پلیسه بیشتری ایجاد می کند.
- اره پروفیل بر تیغه الماسه: تیغه این مدل دارای دندانه های کاربیدی است و فلز را به روش براده برداری قطع می کند. سطح برش صاف تر، حرارت کمتر و دقت ابعادی بالاتر از مشخصات اصلی آن محسوب می شود.
- اره پروفیل بر سردبر: در Cold Saw تیغه فولادی با سرعت نسبتا پایین و گشتاور بالا حرکت می کند. استفاده از مایع خنک کننده باعث کنترل دما، افزایش عمر تیغه و حفظ خواص متالورژیکی لبه برش می شود.
- اره پروفیل بر زاویه زن: پایه یا گیره این دستگاه قابلیت چرخش دارد و می توان قطعه را در زوایایی مانند ۴۵ یا ۹۰ درجه برید. این مدل در ساخت قاب، در و پنجره، سازه های سبک و اتصالات گوشه ای کاربرد فراوان دارد.
- اره پروفیل بر کشویی: مجموعه برش علاوه بر حرکت عمودی، روی ریل افقی نیز جابه جا می شود. این قابلیت ظرفیت برش مقاطع عریض تر را افزایش می دهد.
- اره پروفیل بر پنوماتیک: پایین آمدن تیغه و گیره کردن قطعه با نیروی هوای فشرده انجام می شود. این ساختار برای خطوط نیمه صنعتی با تعداد برش زیاد مناسب است.
- اره پروفیل بر اتوماتیک: تغذیه پروفیل، تعیین طول، مهار قطعه و اجرای برش توسط سیستم کنترل انجام می شود. این دستگاه در تولید انبوه، تکرار ابعادی بالاتری نسبت به نمونه دستی دارد.
- اره نواری افقی: هرچند از نظر ساختار با پروفیل بر دیسکی تفاوت دارد، اما یکی از گزینه های مهم برای برش مقاطع فلزی است. تیغه پیوسته اره نواری با سرعت کنترل شده حرکت می کند و برای مقاطع ضخیم، توپر یا دارای سطح برش بزرگ مناسب است.
نحوه کار با اره پروفیل بر
پیش از روشن کردن دستگاه، باید ابعاد مورد نیاز روی پروفیل اندازه گیری و محل برش با خط کش فلزی، گونیا و نشانگر مشخص شود. سپس قطعه روی پایه قرار می گیرد و خط برش با مسیر تیغه تطبیق داده می شود. گیره باید تا حدی محکم شود که پروفیل در اثر تماس تیغه حرکت نکند، اما فشار بیش از اندازه به قوطی های نازک می تواند باعث تغییر شکل دیواره شود. پس از انتخاب تیغه متناسب با جنس و ضخامت فلز، اپراتور وضعیت محافظ، سلامت کابل، سفتی پیچ تیغه و آزاد بودن مسیر حرکت بازو را بررسی می کند. در شروع برش آهن، تیغه باید پیش از تماس با قطعه به سرعت نامی برسد. سپس بازو با فشار یکنواخت و بدون ضربه به سمت پروفیل هدایت می شود.
در طول عملیات، اعمال فشار بیش از حد باعث افت دور موتور، افزایش دمای تیغه، تغییر مسیر برش و کاهش عمر بلبرینگ ها می شود. فشار بسیار کم نیز زمان تماس تیغه با فلز را افزایش داده و در صفحات سایشی می تواند اصطکاک و سوختگی بیشتری ایجاد کند. در مراحل برش با اره پروفیل بر، حفظ سرعت پیشروی ثابت اهمیت زیادی دارد. پس از عبور کامل تیغه از مقطع، بازو باید در حالت روشن از قطعه فاصله بگیرد و سپس کلید رها شود. خارج کردن قطعه پیش از توقف کامل تیغه خطرناک است. در پایان، پلیسه های لبه با ابزار مناسب برداشته شده و زاویه، طول و کیفیت سطح کنترل می شود. برای تولید قطعات هم اندازه، استفاده از استاپ طولی یا Length Stop دقت و سرعت کار را افزایش می دهد.
کاربردهای اره پروفیل بر
قابلیت ایجاد برش سریع، مستقیم و تکرارپذیر باعث شده است دستگاه برش پروفیل در کارگاه های ساختمانی، تولیدی و تعمیراتی مورد استفاده قرار گیرد. مهم ترین کاربردهای آن عبارتند از:
- برش قوطی های مربع و مستطیل فولادی
- برش پروفیل های در و پنجره
- برش لوله های فولادی و گالوانیزه
- برش نبشی، ناودانی و سپری
- ساخت قاب ها و فریم های فلزی
- آماده سازی قطعات برای جوشکاری
- تولید پایه میز، قفسه و سازه های فروشگاهی
- ساخت دروازه، نرده و حفاظ
- برش قطعات مورد استفاده در سوله سازی
- تولید تجهیزات ورزشی و مبلمان فلزی
- آماده سازی اجزای ماشین آلات صنعتی
- برش پروفیل فولادی در خطوط مونتاژ
- اجرای برش زاویه دار برای اتصال گوشه ها
- ساخت سازه های سبک و دکوراتیو
- برش نمونه های فلزی برای کنترل کیفیت
مزایا و معایب اره پروفیل بر
اره پروفیل بر آهن به دلیل ساختار نسبتا ساده و سرعت مناسب، یکی از ابزارهای اصلی کارگاه های فلزکاری است. با این حال، عملکرد آن به نوع تیغه و ظرفیت دستگاه وابسته بوده و در همه پروژه ها بهترین گزینه محسوب نمی شود.
مزایا
- سرعت برش مناسب در مقاطع سبک و نیمه سنگین
- امکان اجرای برش های تکراری
- کنترل بهتر مسیر تیغه نسبت به فرز دستی
- قابلیت برش مستقیم و زاویه دار
- اشغال فضای کمتر نسبت به ماشین آلات صنعتی بزرگ
- سهولت جابه جایی مدل های کارگاهی
- امکان استفاده از تیغه های مختلف
- کاهش خطای اپراتور در برش قائم
- قیمت خرید مناسب در مدل های سایشی
- قابلیت استفاده در پروژه های ساختمانی و تولیدی
معایب
- تولید جرقه زیاد در مدل های سایشی
- ایجاد پلیسه در لبه قطعه
- صدای بالا هنگام برش
- افزایش دمای موضعی فلز
- تولید گرد و غبار ناشی از صفحه سایشی
- محدودیت در برش مقاطع بسیار بزرگ
- کاهش دقت در صورت لقی بازو یا گیره
- مصرف شدن تدریجی قطر صفحه برش
- احتمال تغییر رنگ لبه قطعه بر اثر حرارت
- نیاز به تعویض منظم تیغه و قطعات مصرفی
تفاوت اره پروفیل بر با ابزارهای برش دیگر
انتخاب ابزار برش باید با توجه به شکل مقطع، ضخامت، کیفیت مورد انتظار، تیراژ و شرایط کارگاه انجام شود. جدول زیر تفاوت های اصلی اره پروفیل بر را با چند ابزار متداول نشان می دهد.
| ابزار برش | مکانیزم برش | کیفیت سطح | سرعت کار | میزان حرارت | دقت برش | کاربرد مناسب |
|---|---|---|---|---|---|---|
| اره پروفیل بر سایشی | سایش با صفحه فیبری | متوسط و همراه با پلیسه | بالا | زیاد | متوسط | قوطی، لوله، نبشی و مقاطع ساختمانی |
| پروفیل بر کاربیدی | براده برداری با دندانه سخت | صاف و دقیق | بالا | کم تا متوسط | بالا | تولید قطعات دقیق و تکراری |
| اره نواری | حرکت پیوسته تیغه نواری | صاف و یکنواخت | متوسط | کم | بالا | مقاطع ضخیم، توپر و بزرگ |
| فرز آهنگری | سایش با صفحه دستی | وابسته به مهارت اپراتور | متوسط | زیاد | پایین تا متوسط | برش های موضعی و دسترسی محدود |
| اره دیسکی سردبر | تیغه فولادی با دور پایین | بسیار صاف | متوسط | کم | بسیار بالا | خطوط تولید و قطعات صنعتی دقیق |
| برش پلاسما | ذوب موضعی با قوس پلاسما | متوسط | بسیار بالا | زیاد | متوسط تا بالا | ورق، اشکال پیچیده و قطعات ضخیم |
| دستگاه لیزر | ذوب و تبخیر کنترل شده | بسیار دقیق | بالا | ناحیه حرارتی محدود | بسیار بالا | تولید صنعتی، ورق و قطعات پیچیده |
| هوا برش | واکنش اکسیژن و گاز سوختی | زبر و اکسیدی | متوسط | بسیار زیاد | متوسط | فولاد کربنی ضخیم و عملیات سنگین |
اره پروفیل بر نسبت به فرز دستی، ثبات و تکرارپذیری بیشتری دارد، زیرا حرکت تیغه توسط بازو کنترل می شود. در مقابل، اره نواری برای برش مقاطع توپر یا قطعاتی با سطح مقطع بزرگ مناسب تر است. دستگاه لیزر و پلاسما آزادی بیشتری در ایجاد مسیرهای پیچیده دارند، اما هزینه خرید، تعمیر و راه اندازی آنها بالاتر است. به همین دلیل، پروفیل بر برای برش های خطی و سریع در کارگاه های عمومی انتخابی اقتصادی و عملی محسوب می شود.
نکات ایمنی هنگام استفاده از اره پروفیل بر
سرعت بالای تیغه، پرتاب ذرات داغ و احتمال شکستن صفحه برش، استفاده از این دستگاه را به عملیاتی پرریسک تبدیل می کند. رعایت اصول ایمنی باید پیش از روشن کردن دستگاه آغاز شود و تا توقف کامل تیغه ادامه پیدا کند.
- استفاده از عینک ایمنی یا شیلد محافظ صورت
- پوشیدن گوشی صداگیر در محیط های بسته
- استفاده از لباس کار بدون بخش های آزاد و آویزان
- بستن موهای بلند و خارج کردن زیورآلات
- خودداری از پوشیدن دستکش گشاد نزدیک تیغه
- بررسی سلامت تیغه پیش از نصب
- استفاده از تیغه دارای قطر و دور مجاز مناسب
- اطمینان از سفت بودن مهره نگهدارنده تیغه
- کنترل عملکرد محافظ صفحه برش
- ثابت کردن کامل دستگاه روی سطح محکم
- مهار دقیق قطعه داخل گیره
- خودداری از نگه داشتن پروفیل با دست
- قرار نگرفتن بدن در امتداد مستقیم تیغه
- دور کردن مواد قابل اشتعال از مسیر جرقه
- استفاده از سیستم تهویه در فضای بسته
- روشن نکردن دستگاه در صورت آسیب کابل برق
- جلوگیری از اعمال فشار ناگهانی روی بازو
- متوقف نکردن تیغه با تماس دادن آن به قطعه
- لمس نکردن لبه بریده شده بلافاصله پس از کار
- صبر کردن تا توقف کامل تیغه
- قطع برق پیش از تعویض تیغه
- تمیز کردن براده ها با برس و نه با دست
- بررسی دوره ای بلبرینگ، شفت و گیره
- استفاده از محافظ جان و اتصال زمین مناسب
- نگهداری کپسول آتش نشانی در محیط کارگاه
در مجموع، ایمنی و کیفیت برش زمانی تامین می شود که دستگاه، تیغه و روش کار با یکدیگر سازگار باشند. تیغه اره پروفیل بر باید متناسب با جنس و ضخامت مقطع انتخاب شود و هرگونه ترک، تاب یا خوردگی در آن جدی گرفته شود. همچنین دستگاه برش پروفیل باید روی پایه ای پایدار قرار گیرد تا ارتعاش به انحراف تیغه منجر نشود. اجرای صحیح برش پروفیل فولادی تنها به توان موتور وابسته نیست؛ تنظیم گیره، کنترل فشار دست، رعایت سرعت مناسب و بررسی وضعیت فنی اجزا نیز نقش تعیین کننده دارند. اپراتوری که مراحل برش با اره پروفیل بر را به ترتیب انجام می دهد، می تواند ضمن کاهش خطرات، قطعاتی با طول دقیق تر و سطح نهایی مناسب تر تولید کند. سرویس منظم اره پروفیل بر آهن نیز مانع افزایش لقی، افت قدرت و شکست زودهنگام قطعات مصرفی خواهد شد.
سوالات متداول
اره پروفیل بر قطعه را روی گیره ثابت و با مسیر کنترل شده برش می دهد، اما دقت فرز دستی بیشتر به مهارت اپراتور وابسته است.
خیر، با انتخاب تیغه مناسب می توان از آن برای برش فولاد، استیل، آلومینیوم، مس و برخی پروفیل های غیرفلزی استفاده کرد.
وجود گیره، پایه ثابت و بازوی هدایت شونده، حرکت قطعه و انحراف تیغه را محدود کرده و برش یکنواخت تری ایجاد می کند.
توان موتور، ظرفیت و زاویه برش، نوع و قطر تیغه، استحکام گیره، سرعت گردش و کیفیت قطعات دستگاه را بررسی کنید.
موتور قدرتمند، تثبیت سریع قطعه و حرکت مستقیم تیغه، زمان اندازه گیری، مهار و اجرای هر برش را کاهش می دهد.
استفاده از عینک و محافظ گوش، مهار کامل قطعه، بررسی سلامت تیغه و انتظار تا توقف کامل دستگاه ضروری است.
