نحوه میلگرد گذاری راه پله یکی از فرآیندهای حیاتی در ساخت و ساز است که به طور مستقیم با ایمنی و طول عمر سازه ارتباط دارد. پله ها علاوه بر ایجاد ارتباط میان طبقات، باید توان تحمل بارهای سنگین و ضربه ای را داشته باشند، بنابراین انتخاب درست نوع و سایز میلگرد اهمیت ویژه ای دارد. در اجرای راه پله، رعایت اصول نقشه خوانی راه پله بتنی و تعیین محل دقیق میلگردها، نخستین گام در رسیدن به نتیجه ای ایمن و استاندارد محسوب می شود. همچنین نوع پله، چه راه پله بتنی مستقیم باشد یا راه پله گرد روش جانمایی میلگرد را تغییر می دهد. در آرماتور بندی راه پله فلزی نیز جزئیات اتصالات و نحوه بستن میلگردها اهمیت زیادی دارد.
از سوی دیگر، نوسانات بازار در قیمت میلگرد و حتی قیمت آهن نقش مستقیم در برآورد هزینه ها دارند و بی توجهی به این موضوع می تواند باعث افزایش هزینه های اجرایی شود. هدف این آموزش، ارائه یک راهنمای گام به گام برای آشنایی کامل با اصول و استانداردهای میلگرد گذاری پله است تا هم ایمنی و هم صرفه جویی اقتصادی در پروژه ها تضمین گردد.
اجرای صحیح میلگرد گذاری در راه پله، به ویژه در راه پله بتنی، شامل چندین بخش کلیدی است که هر کدام بر استحکام نهایی سازه تاثیر مستقیم دارند. در این فرآیند، میلگردها به دو دسته طولی و عرضی تقسیم می شوند. میلگردهای طولی در امتداد مسیر پله قرار گرفته و وظیفه اصلی تحمل بارهای خمشی را بر عهده دارند. در مقابل، میلگردهای عرضی به صورت افقی کار گذاشته می شوند تا پیوستگی و توزیع یکنواخت بار را فراهم کنند. انتخاب صحیح سایز میلگرد راه پله به نوع کاربری سازه وابسته است؛ به عنوان نمونه، در ساختمان های مسکونی معمولاً میلگرد ۱۲ یا ۱۴ کافی است، در حالی که در پروژه های صنعتی از میلگردهای ۱۶ تا ۱۸ استفاده می شود.
در اجرای عملی، پس از آماده سازی نقشه، میلگردها باید با دقت برش و خم کاری شوند. بدون توجه به نقشه خوانی راه پله بتنی، امکان بروز خطاهایی مانند کاهش مقاومت و ناپایداری سازه وجود دارد. علاوه بر آن، کنترل فواصل میلگردها اهمیت زیادی دارد؛ فاصله بیش از حد می تواند موجب ایجاد حفره در بتن و کاهش مقاومت فشاری شود.
یکی دیگر از اصول مهم، توجه به پوشش بتن یا کاور است. اگر کاور کافی در اطراف میلگرد تأمین نشود، رطوبت به آن نفوذ کرده و موجب زنگ زدگی خواهد شد. این موضوع به ویژه در راه پله گرد اهمیت بیشتری دارد، زیرا به دلیل شکل خاص خود، نیاز به خم کاری دقیق تر و کاور مناسب تر دارد.
در نهایت، در آرماتور بندی راه پله از نوع فلزی، میلگردها روی شمشیری های فولادی یا تیرآهن ها بسته می شوند و اتصال صحیح آن ها با سیم آرماتوربندی الزامی است. ترکیب درست این جزئیات اجرایی موجب می شود راه پله هم از نظر مقاومت و هم از نظر ایمنی، عملکردی پایدار داشته باشد.
نحوه میلگردگذاری راه پله یک فرآیند کاملاً مرحله ای و منظم است که هر بخش آن نقش مستقیمی در کیفیت نهایی سازه دارد. اگر حتی یکی از مراحل به درستی انجام نشود، کل راه پله ممکن است دچار ضعف های جدی مانند ترک خوردگی یا کاهش مقاومت شود. این روند از آماده سازی اولیه و بررسی نقشه های اجرایی آغاز می شود و تا مرحله کنترل نهایی پیش از بتن ریزی ادامه می یابد. توجه به جزئیات در هر گام، به ویژه انتخاب درست سایز میلگرد و نحوه جانمایی آن، اهمیت بالایی دارد. در ادامه، تمام مراحل اصلی میلگرد گذاری راه پله را به ترتیب بررسی خواهیم کرد تا یک دید جامع و کاربردی برای اجرای صحیح این بخش کلیدی از ساختمان به دست آورید.
آماده سازی و نقشه خوانی
در نخستین گام از نحوه میلگرد گذاری راه پله باید نقشه سازه و پلان راه پله به طور کامل بررسی شود. این مرحله شامل مشخص کردن محل دقیق شمشیری ها، پاگردها و کف پله ها است. درک درست از نقشه، مانع خطا در جانمایی میلگردها می شود. بدون توجه به این مرحله، احتمال دارد میلگردها در جای اشتباه نصب شوند و مقاومت پله به شدت کاهش یابد.

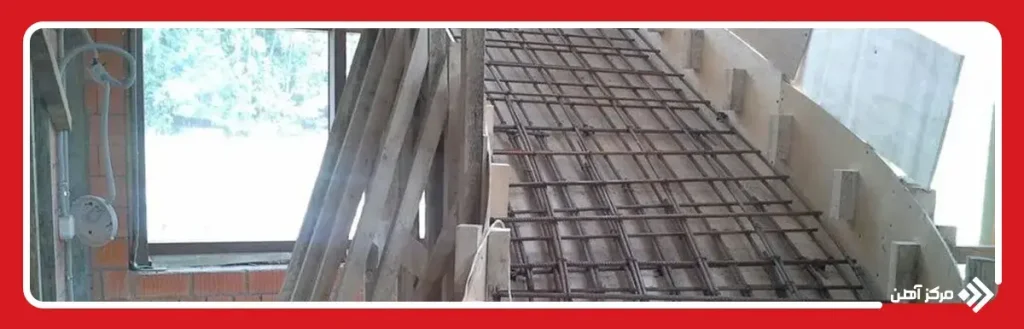

انتخاب سایز میلگرد راه پله
پس از آماده سازی، نوبت به تعیین سایز میلگرد راه پله می رسد. بسته به نوع کاربری، میلگردهای با قطر ۱۰ تا ۱۸ میلی متر انتخاب می شوند. به عنوان مثال، در ساختمان های مسکونی استفاده از میلگرد ۱۲ یا ۱۴ معمول است، در حالی که در پروژه های صنعتی و پر بار، میلگردهای ضخیم تر به کار می روند. انتخاب نادرست سایز می تواند منجر به کاهش مقاومت یا افزایش غیرضروری هزینه ها شود. از طرفی، در زمان خرید باید به نوع میلگرد هم توجه داشت؛ زیرا تفاوت میان میلگرد آجدار و قیمت میلگرد ساده می تواند تأثیر زیادی بر هزینه نهایی پروژه بگذارد. بنابراین مهندس ناظر باید علاوه بر رعایت اصول فنی، برآورد اقتصادی را نیز در نظر داشته باشد.
برش و خم کاری میلگردها
میلگردها باید طبق نقشه و ابعاد پله ها برش داده شوند. سپس با دستگاه خم کاری در زوایای مشخص شکل داده می شوند. دقت در خم کاری اهمیت زیادی دارد، زیرا کوچک ترین خطا در طول یا زاویه میلگرد، موجب ایجاد شکاف یا فشار نامتعادل بر روی بتن خواهد شد.
در این مرحله، میلگردهای طولی در امتداد حرکت پله و میلگردهای عرضی به صورت افقی نصب می شوند. در آرماتور بندی راه پله فلزی، میلگردها روی تیرهای فولادی یا شمشیری ها بسته می شوند، در حالی که در راه پله های بتنی مستقیماً در قالب ها جانمایی می گردند. رعایت فواصل استاندارد بین میلگردها در این بخش بسیار حیاتی است.
بستن میلگردها با سیم آرماتوربندی
برای جلوگیری از جابه‌جایی میلگردها هنگام بتن ریزی، باید آن ها با سیم های مخصوص محکم شوند. این اتصال ها نه تنها مانع حرکت میلگردها می شوند، بلکه شکل منظم آرماتوربندی را نیز حفظ می کنند.

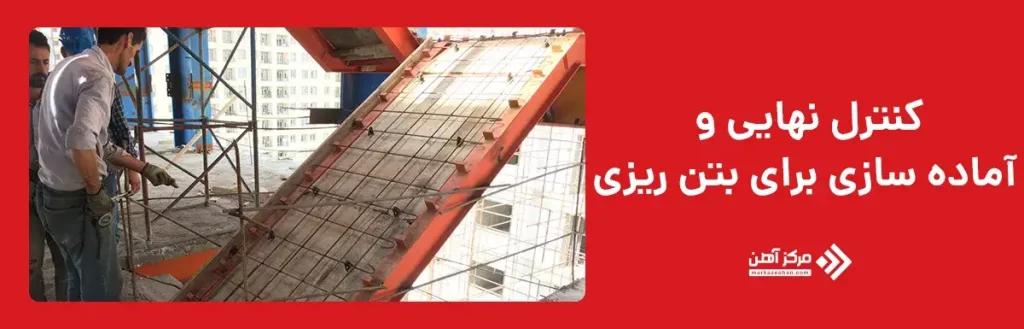

کنترل نهایی و آماده سازی برای بتن ریزی
در پایان، همه‌ی میلگردها، فاصله ها و کاور بتن بررسی می شوند. اگر ایرادی وجود داشته باشد، قبل از بتن ریزی باید اصلاح گردد. این مرحله تضمین می کند که راه پله دوام و مقاومت لازم را در برابر بارهای مختلف داشته باشد.
| مرحله | عنوان مرحله | توضیح مختصر | نکات کلیدی اجرایی |
|---|---|---|---|
| ۱ | آماده سازی و نقشه خوانی | بررسی نقشه سازه و تعیین محل شمشیری ها، پاگرد و کف پله ها | اطمینان از صحت نقشه و تطابق با شرایط کارگاهی |
| ۲ | انتخاب سایز میلگرد راه پله | تعیین قطر مناسب میلگرد (۱۰ تا ۱۸ میلی متر) بسته به نوع کاربری | در پروژه های مسکونی معمولاً ۱۲ یا ۱۴، در صنعتی ۱۶ یا ۱۸ |
| ۳ | برش و خم کاری میلگردها | میلگردها طبق ابعاد پله برش و در زوایای لازم خم می شوند | دقت در خم کاری برای جلوگیری از ترک و فشار نامتعادل |
| ۴ | آرماتوربندی راه پله | جانمایی میلگردهای طولی و عرضی طبق نقشه | تفاوت اجرا در راه پله بتنی و آرماتور بندی راه پله فلزی |
| ۵ | بستن میلگردها با سیم آرماتوربندی | محکم کردن میلگردها برای جلوگیری از جابه‌جایی در زمان بتن ریزی | استفاده از سیم های استاندارد و محکم کاری کامل |
| ۶ | کنترل نهایی قبل از بتن ریزی | بررسی فاصله ها، کاور بتن و اتصالات پیش از بتن ریزی | رفع ایرادات احتمالی پیش از شروع بتن ریزی |
نحوه میلگرد گذاری راه پله صرفاً یک کار اجرایی ساده نیست، بلکه باید بر اساس آیین نامه‌های معتبر و شرایط بارگذاری طراحی و اجرا شود. رعایت این استانداردها تضمین می کند که راه پله علاوه بر تحمل بارهای روزمره، در برابر نیروهای لرزه ای و تغییرات محیطی نیز مقاوم باقی بماند. بی توجهی به این اصول می تواند به ترک خوردگی بتن، خوردگی میلگردها و در نهایت کاهش عمر مفید سازه منجر شود. به همین دلیل، در زمان اجرای میلگرد گذاری پله، رعایت ضوابط آیین نامه‌ای و فنی الزامی است. در ادامه، مهم ترین موارد استانداردی را بررسی می کنیم.
استانداردهای آیین نامه بتن ایران (آبا)
آیین نامه بتن ایران (آبا) یکی از منابع اصلی برای طراحی و اجرای میلگرد گذاری است. طبق این آیین نامه، حداقل درصد فولاد مصرفی در راه پله ها باید تامین شود تا از بروز ترک های برشی و خمشی جلوگیری گردد. همچنین استفاده از میلگردهای دارای گواهی استاندارد ملی الزامی است، زیرا کیفیت پایین میلگرد می تواند حتی با رعایت نقشه های اجرایی، ایمنی سازه را به خطر بیندازد.
حداقل و حداکثر قطر میلگردها
یکی از موضوعات مهم در استانداردسازی، انتخاب قطر مناسب میلگرد است. میلگرد کمتر از ۱۰ میلی متر به هیچ وجه برای پله توصیه نمی شود، زیرا توان تحمل بارهای سنگین را ندارد. در پروژه های معمولی، قطر ۱۲ یا ۱۴ میلی متر کافی است، اما در پله های صنعتی یا کارگاهی که بارهای زیادی به آن وارد می شود، قطر میلگرد می تواند تا ۲۰ میلی متر هم افزایش یابد. انتخاب درست سایز میلگرد علاوه بر استحکام، روی هزینه نهایی پروژه و قیمت میلگرد نیز اثر مستقیم دارد.
فاصله مجاز میلگردها
رعایت فاصله مناسب بین میلگردها، عامل کلیدی در کیفیت بتن ریزی است. اگر میلگردها بیش از حد به هم نزدیک باشند، بتن به خوبی اطراف آن ها نفوذ نمی کند و ایجاد حفره می کند. اگر فاصله ها بیش از حد زیاد باشند، مقاومت بتن کاهش می یابد. به طور استاندارد، فاصله میلگردهای عرضی در کف پله حدود ۲۰ سانتی متر و فاصله میلگردهای طولی در حدود ۱۵ سانتی متر در نظر گرفته می شود.
پوشش بتن (کاور) بر اساس شرایط محیطی
کاور بتن همان لایه ای است که میلگرد را در برابر عوامل بیرونی محافظت می کند. در شرایط آب وهوایی عادی، ضخامت حدود ۲.۵ سانتی متر برای کاور کافی است. اما در محیط های مرطوب، خورنده یا مناطق ساحلی، این مقدار باید به ۳ تا ۴ سانتی متر افزایش یابد. این موضوع از نفوذ رطوبت و یون های مخرب به میلگرد جلوگیری کرده و مانع زنگ زدگی می شود. در پروژه هایی که رعایت کاور جدی گرفته نشود، میلگردها خیلی زود دچار خوردگی خواهند شد و تعمیر آن هزینه های زیادی به سازه تحمیل می کند.

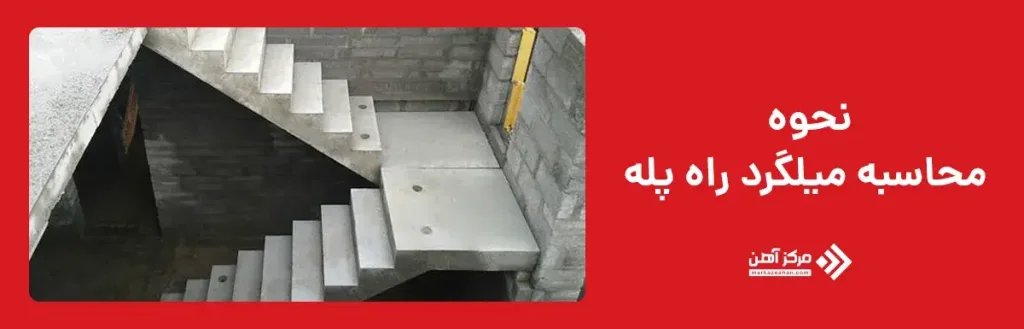

محاسبه میلگرد راه پله یکی از مهم ترین مراحل طراحی سازه و نحوه اجرای میلگرد راه پله است که دقت در آن می تواند هم از نظر ایمنی و هم از نظر اقتصادی نقش تعیین کننده داشته باشد. در این فرآیند، باید تعداد، طول و وزن میلگردها به درستی تخمین زده شود تا هم مقاومت لازم تأمین گردد و هم هزینه ها از کنترل خارج نشود. برای این منظور ابتدا نقشه راه پله بتنی یا فلزی به طور کامل بررسی می شود. سپس با توجه به بارگذاری، ابعاد پله، و نوع کاربری ساختمان، میزان دقیق میلگرد مورد نیاز تعیین خواهد شد.
محاسبه طول میلگردهای طولی
میلگردهای طولی، اصلی ترین بخش آرماتوربندی هستند که بارهای خمشی و کششی را تحمل می کنند. طول این میلگردها معمولاً از حاصل ضرب تعداد پله ها در طول هر پله به دست می آید. علاوه بر این، باید طول خم ها و قلاب ها نیز به محاسبه اضافه شود. برای مثال، در راه پله ای با ۱۵ پله و طول متوسط ۲۵ سانتی متر، میلگردهای طولی باید به گونه ای محاسبه شوند که تمام مسیر را پوشش دهند و در اتصالات همپوشانی کافی داشته باشند.
محاسبه میلگردهای عرضی
میلگردهای عرضی وظیفه تأمین پیوستگی و انتقال یکنواخت بار به کل سازه را دارند. مقدار مورد نیاز آن ها بر اساس تعداد ردیف های لازم و عرض هر پله مشخص می شود. معمولاً فاصله این میلگردها بین ۱۵ تا ۲۰ سانتی متر در نظر گرفته می شود. در پروژه هایی مانند راه پله گرد، محاسبه میلگردهای عرضی پیچیده تر است و باید خم ها و شعاع انحنا به طور دقیق لحاظ گردد.
محاسبه وزن میلگرد
وزن میلگرد به وسیله فرمول وزن واحد طول محاسبه می شود که باید بر حسب سایز میلگرد باشد:
وزن=طول میلگرد×وزن واحد طول
برای مثال، میلگرد ۱۲ با وزن تقریبی ۰.۹ کیلوگرم در هر متر، اگر ۹۰ متر طول نیاز داشته باشد، حدود ۸۱ کیلوگرم وزن خواهد داشت. این محاسبه کمک می کند تا برآورد دقیقی از حجم میلگرد مصرفی به دست آید.
برآورد هزینه ها
پس از محاسبه مقدار میلگرد، باید هزینه خرید نیز بر اساس قیمت میلگرد در بازار برآورده شود. در بسیاری از پروژه ها، بخشی از میلگردها به صورت میلگرد ساده و بخشی به صورت آجدار خریداری می شوند. از طرفی، نوسانات روزانه در قیمت آهن نیز می تواند بر هزینه نهایی تأثیر بگذارد. بنابراین توصیه می شود پیش از خرید، از چند منبع معتبر استعلام قیمت گرفته شود تا از پرداخت هزینه اضافی جلوگیری گردد.
جمع بندی
نحوه میلگرد گذاری راه پله یکی از مهم ترین مراحل در اجرای سازه های بتنی و فلزی است که به طور مستقیم بر ایمنی، استحکام و دوام ساختمان اثر می گذارد. انتخاب درست سایز میلگرد، رعایت فواصل استاندارد، توجه به نقشه های اجرایی و کنترل کاور بتن از عوامل کلیدی در موفقیت این فرآیند هستند. در صورتی که هر یک از این موارد به درستی رعایت نشود، پله ها در معرض ترک خوردگی، زنگ زدگی و کاهش مقاومت قرار خواهند گرفت. همچنین باید اضافه کرد که اجرای صحیح میلگرد گذاری تنها زمانی نتیجه مطلوب دارد که همراه با رعایت استانداردها و توجه به نحوه ساخت راه پله بتنی انجام شود.
از سوی دیگر، محاسبه دقیق میزان میلگرد مورد نیاز و توجه به فاکتورهای اقتصادی مانند قیمت میلگرد و قیمت آهن، باعث می شود پروژه از نظر هزینه نیز بهینه باشد. اجرای صحیح آرماتوربندی در راه پله های بتنی و فلزی، چه مستقیم باشند چه گرد، تضمین کننده امنیت ساکنان و طول عمر بالای سازه خواهد بود. به همین دلیل توصیه می‌شود اجرای میلگرد گذاری راه پله همیشه با دقت بالا، رعایت آیین نامه ها و تحت نظر متخصصان انجام شود.
سوالات متداول
میلگردهای اصلی در امتداد طولی پله و روی شمشیری ها جانمایی می شوند تا بارهای خمشی و کششی را تحمل کنند. این میلگردها نقش اصلی در استحکام راه پله دارند.
استفاده از نقشه های اجرایی معتبر، انتخاب میلگردهای استاندارد و کنترل کاور بتن پیش از بتن ریزی بهترین روش برای اطمینان از کیفیت کار است.
ابزارهایی مثل دستگاه برش میلگرد، قیچی خم کاری، گونیا، سیم آرماتوربندی و انبر از وسایل ضروری برای اجرای صحیح میلگرد گذاری پله هستند.
خیر، اجرای بدون نقشه می تواند موجب خطا در جانمایی میلگردها شود و ایمنی سازه را به شدت کاهش دهد، بنابراین رعایت نقشه الزامی است.
