نحوه خاموت گذاری در فونداسیون و ستون

یکی از مهم ترین عوامل در ساخت فونداسیون مقاوم خاموت گذاری ستون در فونداسیون است. خاموت ها با مهار میلگردهای طولی از کمانش و ترک خوردگی بتن جلوگیری می کنند و نقش کلیدی در دوام سازه دارند. آشنایی با نحوه خاموت گذاری در پی باعث می شود سازه در برابر نیروهای کششی و فشاری عملکرد بهتری داشته باشد. همچنین اطلاع از قیمت میلگرد در انتخاب مصالح مناسب و مدیریت هزینه ها ضروری است.

رعایت ضوابط خاموت گذاری در فونداسیون شامل تعیین فاصله خاموتها در فونداسیون و بررسی اندازه خاموت در پی اهمیت زیادی دارد. این اصول کمک می کند خاموت ها فشارهای جانبی و نیروهای برشی را کنترل کنند. در کنار آن خاموت ستون و میلگردهای طولی اسکلت مقاوم سازه را تشکیل می دهند. به همین دلیل توجه به کیفیت مصالح و بررسی به روز قیمت آهن در مدیریت پروژه اهمیت ویژه ای دارد.

اما خاموت گذاری ستون در فونداسیون چگونه انجام می شود؟ این کار در چند مرحله شامل خم کاری، بستن به میلگردهای طولی و رعایت کاور بتنی اجرا می شود. اجرای صحیح خاموت گذاری تضمین می کند ستون ها در برابر بارهای محوری و جانبی پایدار باشند. در این میان انتخاب متریال با کیفیت و آگاهی از قیمت خاموت نقش تعیین کننده ای در کیفیت نهایی پروژه دارد.

مراحل اجرای خاموت گذاری در فونداسیون و پی

اجرای خاموت گذاری در فونداسیون و پی یک فرآیند حساس و دقیق است که باید طبق استانداردها و ضوابط فنی انجام شود تا استحکام سازه تضمین گردد. اولین مرحله در این فرآیند، طراحی صحیح خاموت ها و تعیین ابعاد آن ها است. برای این کار، باید توجه ویژه ای به ابعاد پی، نوع خاک، بارگذاری و شرایط محیطی داشت تا خاموت ها به درستی انتخاب شوند.

پس از طراحی، مرحله دوم مربوط به تهیه و آماده سازی میلگردها است. میلگردهایی که برای خاموت گذاری انتخاب می شوند باید با دقت برش خورده و به اندازه های مورد نیاز خم شوند. در این مرحله، کیفیت میلگردها باید بررسی شود تا از لحاظ مقاومت و استاندارد بودن، هیچ مشکلی در آینده ایجاد نشود. خاموت ها باید طوری خم شوند که به طور موثر نیروهای کششی را تحمل کنند و به استحکام فونداسیون کمک نمایند.

مرحله سوم مربوط به قرار دادن خاموت ها در محل مناسب است. خاموت ها باید به طور صحیح در اطراف میلگردهای طولی قرار بگیرند و فاصله های آن ها باید طبق نقشه های اجرایی رعایت شود. فاصله ها نباید زیاد یا کم باشند، زیرا این مسئله تاثیر زیادی در عملکرد نهایی فونداسیون خواهد داشت. همچنین باید توجه داشت که خاموت ها به طور مستقیم در تماس با بتن قرار نگیرند تا از زنگ زدگی جلوگیری شود.

در نهایت، مرحله چهارم شامل بررسی و نظارت دقیق بر نصب خاموت ها است. پس از قرار دادن خاموت ها، باید تمامی اتصالات و فواصل آن ها مجدداً بررسی شوند تا اطمینان حاصل شود که هیچ اشتباهی در این مراحل وجود ندارد.

نحوه خاموت گذاری ستون

در خاموت گذاری ستون بتنی هدف این است که میلگردهای طولی مهار شوند تا ستون در برابر برش، کمانش میلگرد و نیروهای لرزه ای پایدار بماند. رعایت ضوابط خاموت گذاری ستون ها بر اساس نقشه های سازه و آیین نامه ها شرط اصلی اجرای مطمئن است. موارد زیر یک راهنمای مرحله به مرحله برای نحوه خاموت گذاری ستون ها است و هم در حالت عادی و هم در خاموت گذاری ویژه در ستون برای سازه های لرزه ای کاربرد دارد.

1. مطالعه نقشه و ضوابط
نقشه های اجرایی و مشخصات فنی را دقیق بخوانید، سایز خاموت، فواصل و طول قلاب ها را از روی نقشه استخراج کنید. هر تصمیم اجرایی را با مهندس ناظر تطبیق دهید تا با ضوابط خاموت گذاری ستون ها ناسازگار نباشد.

2. آماده سازی میلگردها
سایز مناسب خاموت بر اساس نقشه انتخاب شود و میلگردهای طولی ستون در قالب شاغول و مهار شوند. اسپیسرهای مناسب برای تامین کاور بتنی پیرامون ستون قرار دهید.

3. برش و خم کاری خاموت
خاموت ها طبق نقشه به شکل بسته با قلاب 135 یا 180 درجه خم شوند تا باز نشوند. طول دم قلاب و شعاع خم مطابق آیین نامه و نقشه رعایت شود و زوایا دقیق کنترل شوند.

4. شروع بستن از پایین ستون
اولین خاموت دقیقا بالای آرماتورهای ریشه نصب و با سیم آرماتوربندی بسته شود. این ناحیه به دلیل تمرکز تنش اهمیت ویژه دارد و پایه چیدمان برای نحوه خاموت گذاری در ستون محسوب می شود.

5. خاموت گذاری ریشه ستون
در محل اتصال ستون به پی، فاصله خاموت ها ریزتر انتخاب می شود تا مهار جانبی میلگردهای طولی کامل باشد. این بخش را با دقت بیشتری ببندید و از باز بودن قلاب ها یا لق بودن خاموت جلوگیری کنید.

6. نصب خاموت ها در ناحیه بحرانی
در طول ارتفاع بحرانی ستون نزدیک به اتصال ها، فاصله خاموت ها کم و منظم باشد. اگر سازه لرزه ای است، این ناحیه مطابق خاموت گذاری ویژه در ستون با فواصل نزدیک تر و استفاده از خاموت های بسته و کراس تای اجرا شود.

7. نحوه خاموت گذاری ستون در ناحیه میانی
پس از عبور از ناحیه بحرانی، فاصله ها طبق نقشه افزایش می یابد. همچنان تمام میلگردهای طولی باید توسط خاموت ها قیود جانبی کافی داشته باشند و هیچ میلگردی بی مهار نماند.

8. مهار میلگردهای میانی با کراس تای
اگر تعداد میلگردهای طولی زیاد است، از کراس تای یا خاموت های کمکی استفاده کنید تا هر میلگرد در یک شبکه بسته مهار شود. این کار برای خاموت گذاری ستون بتنی با مقطع بزرگ ضروری است.

9. توجه به نواحی وصله و قطع و وصل
در محل های وصله طولی، فواصل خاموت را مطابق نقشه کاهش دهید تا ظرفیت مهار و چسبندگی تامین شود. هیچ وصله ای خارج از محدوده مجاز نقشه اجرا نشود.

10. کنترل نهایی قبل از بتن ریزی
فواصل، جهت قلاب ها، شاغولی ستون، کاور، تعداد خاموت ها و بست ها را بازبینی کنید. لق بودن اتصالات، باز شدن قلاب یا جابجایی خاموت ها اصلاح شود. این بخش آخرین گام در نحوه خاموت گذاری ستون ها پیش از بتن ریزی است.

11. بتن ریزی و نگهداری
حین بتن ریزی و ویبره مراقب جابجایی شبکه آرماتور و خاموت ها باشید. پس از بتن ریزی، عمل آوری مناسب انجام شود تا ترک های زودرس ایجاد نشود.

ضوابط خاموت گذاری در فونداسیون

خاموت گذاری در فونداسیون یکی از مهم ترین بخش های طراحی و اجرای سازه های بتنی است زیرا خاموت ها وظیفه دارند میلگردهای طولی را مهار کرده و از کمانش یا جابجایی آنها جلوگیری کنند. رعایت این ضوابط علاوه بر افزایش مقاومت فونداسیون در برابر نیروهای برشی و کششی پایداری ستون ها را نیز تضمین می کند. در ادامه اصول علمی و اجرایی مربوط به این موضوع را بررسی می کنیم:

فاصله خاموت ها

فاصله خاموت ها در فونداسیون باید در نواحی بحرانی کمتر از بخش های میانی باشد. در محل اتصال ستون به پی فاصله خاموت ها بین 10 تا 15 سانتی متر در نظر گرفته می شود. در بخش های میانی فاصله می تواند تا 20 سانتی متر افزایش یابد.

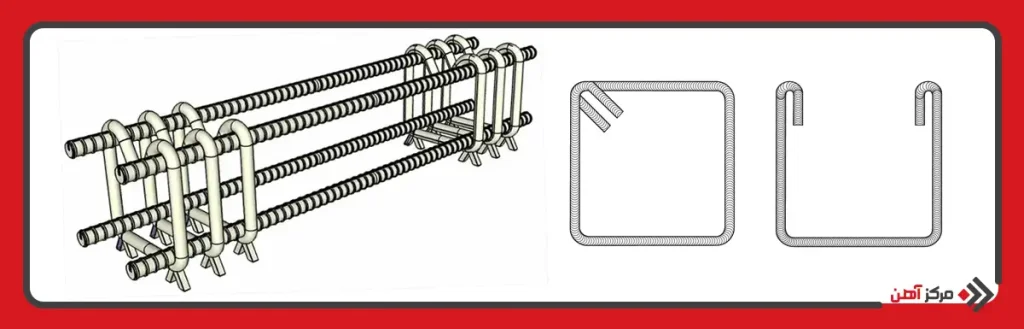

ابعاد و شکل خاموت

ابعاد خاموت باید به گونه ای باشد که تمام میلگردهای طولی ستون یا فونداسیون را در بر بگیرد. گوشه های خاموت باید دارای قلاب استاندارد 135 یا 180 درجه باشند تا باز نشوند. در اجرای خاموت گذاری ستون بتنی ابعاد خاموت باید دقیقا با مقطع ستون مطابقت داشته باشد.

نحوه اجرا و بستن خاموت ها

نحوه خاموت گذاری در ستون و فونداسیون باید به صورتی باشد که خاموت ها عمود بر میلگردهای طولی قرار گیرند. میلگردهای طولی باید محکم توسط خاموت مهار شوند تا در هنگام بتن ریزی جابجا نشوند. در خاموت گذاری ستون استفاده از سیم آرماتوربندی برای اتصال الزامی است.

خاموت گذاری ویژه در ستون

در سازه های مقاوم در برابر زلزله باید از خاموت گذاری ویژه در ستون استفاده شود. در این حالت فاصله خاموت ها در بخش های بحرانی بسیار کم حدود 8 تا 10 سانتی متر در نظر گرفته می شود. این روش باعث افزایش شکل پذیری ستون و جلوگیری از تخریب ترد در هنگام زلزله می شود.

ضوابط تکمیلی

در فونداسیون های نواری و گسترده خاموت ها باید به صورت منظم در تمام طول پی توزیع شوند. در خاموت گذاری ستون داخل فونداسیون دقت در کاور بتنی حدود 4 تا 5 سانتی متر اهمیت دارد تا میلگردها در برابر خوردگی محافظت شوند. تعداد و فاصله خاموت ها باید بر اساس آیین نامه های معتبر مانند ACI یا مقررات ملی ساختمان تنظیم شود.

انتخاب میلگرد مناسب برای خاموت گذاری

انتخاب میلگرد مناسب برای خاموت گذاری یکی از مراحل اساسی در فرآیند ساخت فونداسیون و ستون ها است. میلگردها باید از مقاومت کششی و خمشی کافی برخوردار باشند تا بتوانند نیروهای وارد بر سازه را تحمل کنند. برای این منظور، میلگردهای فولادی با کیفیت بالا و مطابق با استانداردهای ملی و بین المللی باید انتخاب شوند.

در انتخاب میلگرد مناسب، باید توجه داشت که سایز و قطر میلگردها باید با توجه به ابعاد فونداسیون و ستون ها انتخاب شوند. همچنین نوع فولاد مورد استفاده در ساخت میلگرد باید به گونه ای باشد که در برابر خوردگی و زنگ زدگی مقاوم باشد. این امر به ویژه در مناطق با رطوبت زیاد یا در معرض آب قرار داشتن، اهمیت بیشتری پیدا می کند.

به علاوه، باید به نوع میلگرد توجه کرد. میلگردهایی با دانه بندی های مختلف برای خاموت گذاری مناسب هستند. معمولاً از میلگردهای گالوانیزه یا میلگردهای با پوشش های خاص برای جلوگیری از خوردگی استفاده می شود. همچنین، در برخی پروژه ها، میلگردهای ضد زنگ به ویژه برای خاموت گذاری در فونداسیون های بتنی که در معرض شرایط سخت قرار دارند، توصیه می شود.

جدول راهنمای انتخاب میلگرد مناسب برای خاموت گذاری بر اساس شرایط پروژه:

سناریوی اجرا	سایز پیشنهادی خاموت (میلی متر)	گرید/نوع میلگرد	روکش یا مقاومت خوردگی	نکات اجرایی کلیدی
فونداسیون و ستون های ساختمانی معمولی	8 تا 10	آجدار نرم A2 یا ASTM Gr40	بدون روکش	قلاب 135 درجه، حداقل قطر خم مطابق آیین نامه، جوشکاری توصیه نمی شود
سازه های لرزه ای و خاموت گذاری ویژه در ستون	10 تا 12	آجدار متوسط A3 یا ASTM Gr60 با شکل پذیری مناسب	بدون روکش	فاصله ریزتر در ناحیه بحرانی، توجه به حداقل طول قلاب و کراس تای برای مهار میلگردهای میانی
ستون های سنگین و مقاطع بزرگ	12	A3 یا ASTM Gr60	گاهی گالوانیزه بر اساس محیط	کنترل شعاع خم و کاور، استفاده از کراس تای تکمیلی
خاموت گذاری فونداسیون نواری در ساختمان های کم طبقه	8 تا 10	A2	بدون روکش	یکنواختی فاصله در طول پی، بستن محکم به میلگردهای طولی
محیط های خورنده (خاک سولفاته، فاضلاب، کاربری صنعتی)	10 تا 12	A3 یا ASTM Gr60	اپوکسی یا گالوانیزه گرم	افزایش کاور بتنی، درز بندی مناسب، پرهیز از آسیب به روکش هنگام خم کاری
مناطق ساحلی و دریایی	10 تا 12	ASTM Gr60 یا استنلس در موارد خاص	اپوکسی/گالوانیزه یا استنلس	کنترل کلرید، عمل آوری دقیق بتن، استفاده از افزودنی های ضد خوردگی
نیاز به قفسه بندی جوشی (کارگاه های پیش ساخت)	8 تا 10	میلگرد جوش پذیر کم کربن (Weldable)	بر حسب محیط	جوش منقطع کنترل شده، رعایت پیش گرمایش در صورت نیاز، تایید مهندس ناظر
قالب بندی متراکم و خم های تند	8	A2	بدون روکش	انتخاب سایز کمتر برای عبور و ویبره بهتر، رعایت حداقل قطر خم برای جلوگیری از ترک خم
سرما و هوای سرد (ریسک تردی خم)	8 تا 10	A2 یا Gr40	بدون روکش	خم کاری در دمای مناسب، پرهیز از خم سرد شدید، عمل آوری کافی
تعمیرات و ژاکت بتنی دور ستون	8 تا 10	A2	گاهی اپوکسی	گام کم، قلاب 135 درجه، همپوشانی مناسب در محل وصله ها

فاصله خاموتها در فونداسیون

یکی از مهم ترین نکات اجرایی در پروژه های بتنی توجه به فاصله خاموت در فونداسیون است. خاموت ها نقش کلیدی در مهار میلگردهای طولی و افزایش مقاومت سازه دارند و اگر فاصله آنها درست انتخاب نشود، بتن دچار ترک خوردگی و کاهش استحکام خواهد شد.

در حالت کلی، خاموت فونداسیون در بخش های مختلف باید با فاصله 10 تا 20 سانتی متر بسته شود. در نواحی بحرانی مثل نزدیکی اتصال ستون به فونداسیون، فاصله خاموت ها کمتر و حدود 10 سانتی متر در نظر گرفته می شود تا مقاومت برشی افزایش یابد. در قسمت های میانی می توان فاصله را کمی بیشتر و در حدود 15 تا 20 سانتی متر اجرا کرد. این موضوع در خاموت گذاری فونداسیون نواری نیز رعایت می شود تا تحمل بار یکنواخت در طول پی تامین شود.

از نظر اجرایی، نحوه بستن خاموت فونداسیون و ستون ها اهمیت زیادی دارد. در این فرآیند، ابتدا میلگردهای طولی در قالب قرار گرفته و سپس خاموت ها در فواصل معین به دور آنها بسته می شوند. در واقع نحوه بستن خاموت ستون مشابه خاموت گذاری در فونداسیون است، با این تفاوت که در ستون ها معمولا فاصله کمتر و کنترل دقیق تری مورد نیاز است.

طبق ضوابط خاموت گذاری در ستون، در قسمت های بحرانی مثل انتهای ستون ها فاصله باید کم و منظم باشد تا میلگردها دچار کمانش نشوند. بنابراین رعایت اصول اجرایی در نحوه خاموت گذاری فونداسیون و ستون ها تضمین می کند که سازه در برابر بارهای محوری و جانبی مقاوم بماند.

بخش فونداسیون یا ستون	فاصله خاموت (سانتی متر)	توضیحات اجرایی
ریشه ستون (محل اتصال ستون به پی)	10 – 12	کمترین فاصله برای مهار کامل میلگردهای طولی
نواحی بحرانی اطراف ستون	10 – 15	فاصله کم برای جلوگیری از کمانش و ترک برشی
بخش های میانی فونداسیون	15 – 20	فاصله بیشتر به دلیل کاهش تنش ها
فونداسیون نواری	15 – 20	در طول پی به صورت یکنواخت اجرا می شود
سازه های مقاوم در برابر زلزله	8 – 10	طبق ضوابط خاموت گذاری ویژه در ستون ها

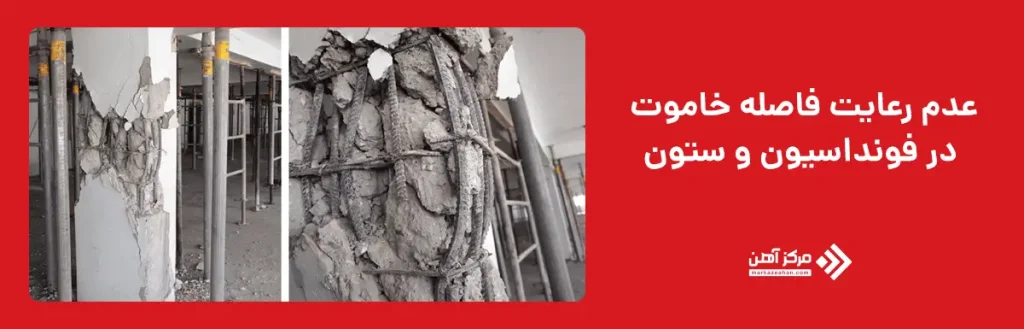

یک مثال واقعی از نتیجه عدم رعایت فاصله خاموت در فونداسیون و ستون:

در یکی از پروژه های ساختمانی در کرج، پیمانکار به دلیل صرفه جویی در هزینه و سرعت اجرا، به جای بستن خاموت ها با فاصله 10 تا 15 سانتی متر در نواحی بحرانی ستون ها، فاصله را حدود 25 سانتی متر در نظر گرفته بود. در ظاهر کار سریع تر پیش رفت اما بعد از چند ماه و در زمان اجرای سقف اول، ترک های برشی مورب در اطراف ستون ها دیده شد. علت این ترک ها، کمانش میلگردهای طولی به دلیل نبود خاموت کافی و نزدیک بودن بارگذاری سقف به ظرفیت سازه بود.

در نهایت مهندس ناظر مجبور شد بخشی از بتن ستون ها تخریب و دوباره با خاموت گذاری صحیح (10 سانتی متر در نواحی بحرانی و 15 سانتی متر در بخش های میانی) بازسازی شود. این اتفاق نه تنها باعث افزایش هزینه شد بلکه زمان پروژه را هم چند هفته به تأخیر انداخت. این مثال نشان می دهد که بی توجهی به نحوه بستن خاموت ستون و رعایت نکردن ضوابط خاموت گذاری در ستون و فونداسیون می تواند خسارت های جدی به پروژه وارد کند.

نقش خاموت در استحکام و پایداری فونداسیون

خاموت ها به عنوان اجزای تقویت کننده در فونداسیون و ستون ها، نقش حیاتی در استحکام و پایداری سازه دارند. این اجزا به ویژه در جلوگیری از ترک خوردگی و شکست بتن در اثر نیروهای کششی و برشی بسیار موثر هستند. خاموت ها با قرار گرفتن در اطراف میلگردهای طولی، باعث افزایش مقاومت در برابر نیروهای کششی شده و از ایجاد ترک در بتن جلوگیری می کنند.

خاموت ها همچنین در تقویت پی و فونداسیون در برابر نیروهای خمشی و پیچشی کمک می کنند. این نیروها ممکن است ناشی از زلزله، تغییرات دما و یا بارگذاری های نامتقارن باشند. به ویژه در مناطق زلزله خیز، خاموت ها کمک می کنند تا نیروهای ایجاد شده توسط زمین لرزه به طور مؤثری توزیع شوند و از آسیب به سازه جلوگیری شود.

نقش خاموت ها در پایداری فونداسیون زمانی بیشتر نمایان می شود که از خاموت ها در جهت های مختلف استفاده شود. این امر باعث توزیع یکنواخت نیروها و افزایش پایداری سازه در برابر نیروهای خارجی می شود. به این ترتیب، هرگونه فشار یا تنش ناشی از بارگذاری به طور یکنواخت در سراسر فونداسیون توزیع خواهد شد.

نکات عملیاتی و چالش های رایج در نصب خاموت

در هنگام نصب خاموت ها، چندین چالش عملیاتی وجود دارد که ممکن است در طول اجرا به مشکلاتی منجر شود. یکی از چالش های رایج، قرارگیری نامناسب خاموت ها در فونداسیون و ستون ها است. این امر ممکن است ناشی از خطا در اندازه گیری یا نصب نادرست باشد. قرارگیری نادرست خاموت ها منجر به ضعف در استحکام سازه و مشکلات در توزیع نیروها می شود.

چالش دیگری که ممکن است در این فرآیند ایجاد شود، عدم رعایت فاصله های صحیح بین خاموت ها است. فاصله گذاری نادرست خاموت ها  تاثیر زیادی بر کیفیت نهایی فونداسیون خواهد داشت. اگر فاصله ها بسیار زیاد باشند، بتن ممکن است نتواند به درستی از نیروها پشتیبانی کند و در برابر فشارهای وارده مقاوم نباشد. همچنین، فاصله های کمتر از حد استاندارد ممکن است باعث کاهش انعطاف پذیری سازه شوند.

برخی مشکلات نیز در ارتباط با کیفیت میلگردها به وجود می آید. اگر میلگردهای استفاده شده برای خاموت گذاری دارای ضعف در مقاومت یا استحکام باشند، ممکن است در طول زمان مشکلات جدی ایجاد کنند. استفاده از میلگردهای با کیفیت پایین یا نامناسب، باعث زنگ زدگی یا شکست های زودهنگام در سازه می شود.

جمع بندی

خاموت گذاری در فونداسیون و ستون یکی از مراحل اساسی در ساخت وساز است که مستقیماً بر استحکام، دوام و پایداری سازه تأثیر می گذارد. رعایت اصول و ضوابط فنی در طراحی و اجرای خاموت گذاری، انتخاب میلگرد مناسب و نظارت دقیق بر مراحل نصب از ترک خوردگی، تغییر شکل و خرابی سازه جلوگیری می کند. توجه به نکات عملیاتی و چالش های رایج نیز به شما کمک می کند تا کیفیت نهایی سازه را به حداکثر برسانید.
