راهنمای شناخت انواع آج میلگرد

میلگرد یکی از اصلی ترین مصالح مورد استفاده در ساخت سازه های بتنی است که نقش مهمی در افزایش مقاومت کششی بتن دارد. سطح خارجی میلگردهای مورد استفاده در ساختمان معمولا به صورت آجدار تولید می شود تا اتصال بهتری میان فولاد و بتن ایجاد شود. میلگرد چیست و چرا سطح آن دارای برجستگی های مشخصی است، از سوالات مهمی است که هنگام بررسی این مقطع فولادی مطرح می شود. آج های ایجاد شده روی سطح میلگرد باعث افزایش اصطکاک و درگیری مکانیکی با بتن شده و از لغزش میلگرد درون سازه جلوگیری می کنند.

شناخت انواع آج میلگرد به مهندسان، پیمانکاران و خریداران کمک می کند تا محصول مناسب تری برای هر پروژه انتخاب کنند. شکل، زاویه، فاصله و نحوه قرارگیری آج ها از عواملی هستند که بر عملکرد میلگرد در سازه تاثیر می گذارند. هنگام انتخاب میلگرد علاوه بر نوع آج، عواملی مانند استاندارد تولید، گرید فولاد و قیمت آهن نیز اهمیت دارند؛ زیرا هر نوع میلگرد برای شرایط خاصی طراحی شده است. در این مقاله انواع آج میلگرد از نظر شکل ظاهری، استاندارد تولید و تاثیر آن ها بر عملکرد سازه بررسی می شود.

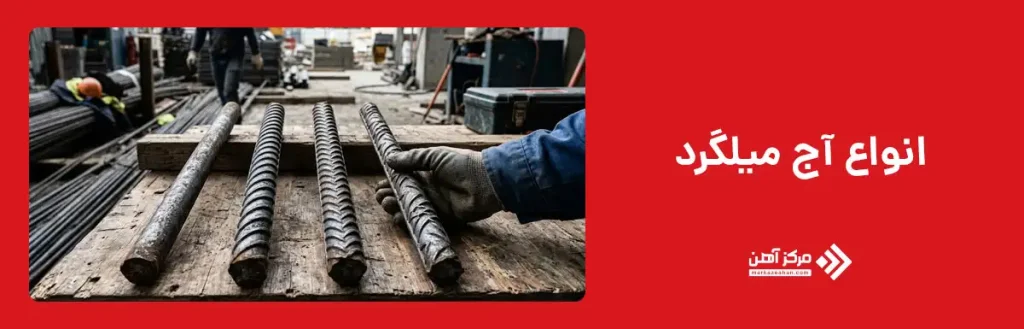

انواع آج میلگرد

آج میلگرد به برجستگی هایی گفته می شود که روی سطح خارجی میلگردهای فولادی ایجاد می شوند و هدف اصلی آن ها افزایش چسبندگی بین میلگرد و بتن است. بتن در برابر فشار مقاومت بالایی دارد اما در مقابل نیروهای کششی ضعیف تر عمل می کند؛ به همین دلیل میلگردهای آجدار برای جبران این ضعف در سازه های بتن آرمه استفاده می شوند. طراحی آج ها به گونه ای انجام می شود که نیروهای وارد شده بهتر بین فولاد و بتن منتقل شوند.

انواع آج میلگرد و کاربرد آنها بر اساس شکل هندسی، استاندارد تولید و گرید فولاد دسته بندی می شوند. هر نوع آج ویژگی های خاصی دارد و میزان درگیری آن با بتن می تواند متفاوت باشد. برای مثال آج های مارپیچ معمولا در میلگردهای با مقاومت متوسط دیده می شوند، در حالی که آج های مرکب در میلگردهای با مقاومت بالاتر کاربرد دارند. شناخت این تفاوت ها هنگام خرید محصول اهمیت زیادی دارد، زیرا انتخاب اشتباه می تواند بر عملکرد نهایی سازه تاثیر بگذارد. بررسی قیمت میلگرد در کنار مشخصات فنی، یکی از مراحل مهم پیش از خرید این محصول است.

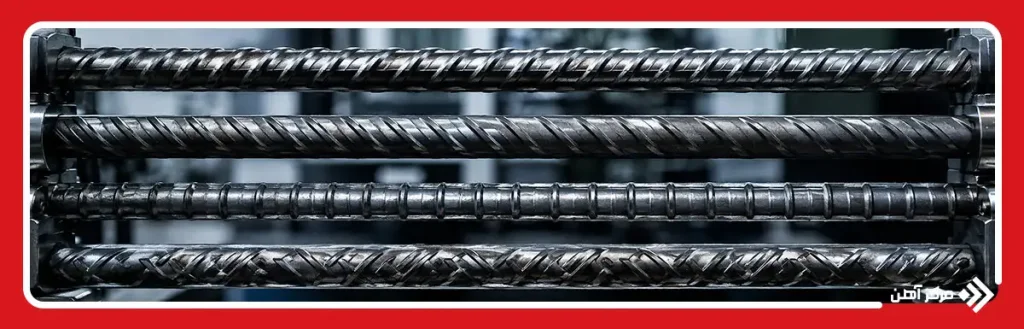

انواع آج میلگرد بر اساس شکل و ساختار آج

یکی از روش های دسته بندی میلگردهای آجدار، بررسی شکل و ساختار برجستگی های ایجاد شده روی سطح آن ها است. در این روش، نوع آج میلگرد بر اساس هندسه ظاهری، نحوه قرارگیری شیارها و الگوی برجستگی ها مشخص می شود. انواع شکل آج میلگرد شامل آج ساده، مارپیچ، جناقی و مرکب است که هرکدام ویژگی های متفاوتی از نظر میزان چسبندگی با بتن و رفتار مکانیکی دارند.

شکل آج تنها یک ویژگی ظاهری نیست، بلکه مستقیما بر نحوه انتقال نیرو بین میلگرد و بتن تاثیر می گذارد. هرچه طراحی آج مناسب تر باشد، مقاومت اتصال افزایش پیدا کرده و احتمال لغزش میلگرد در بتن کاهش می یابد. برای مشخصات فنی میلگرد معمولا اطلاعاتی مانند قطر اسمی، وزن، استاندارد تولید، نوع آج و ویژگی های مکانیکی ارائه می شود تا انتخاب محصول متناسب با نیاز پروژه ساده تر شود. در ادامه، هر یک از این انواع آج از نظر ساختار و کاربرد بررسی خواهد شد.

نوع آج میلگرد	شکل ظاهری آج	گرید رایج	ویژگی اصلی	کاربرد
ساده	بدون برجستگی	A1	شکل پذیری بالا و چسبندگی کمتر با بتن	قطعات صنعتی و کاربردهای خاص
مارپیچ	خطوط مورب پیوسته	A2	انعطاف پذیری مناسب و اتصال بهتر با بتن	آرماتوربندی عمومی
جناقی	آج های هفتی یا زیگزاگی	A3	مقاومت و درگیری مکانیکی بیشتر	تیر، ستون و فونداسیون
مرکب	ترکیبی از مارپیچ و جناقی	A4	مقاومت بالا و اتصال قوی تر	سازه های سنگین

آج ساده میلگرد

آج ساده میلگرد در واقع به میلگردهایی گفته می شود که سطح آن ها فاقد برجستگی های آجدار بوده و کاملا صاف است. این نوع میلگرد بیشتر با نام میلگرد ساده شناخته می شود و معمولا در کاربردهایی استفاده می شود که نیاز به اتصال بسیار زیاد با بتن وجود ندارد. سطح صاف این محصول باعث می شود میزان اصطکاک میان فولاد و بتن کمتر از میلگردهای آجدار باشد.

با وجود چسبندگی کمتر، میلگرد ساده همچنان در برخی بخش های ساختمانی و صنعتی کاربرد دارد. از این محصول معمولا برای ساخت قطعات صنعتی، خاموت های خاص، میلگردهای حرارتی و برخی عملیات های خمکاری استفاده می شود. قابلیت شکل پذیری بالا یکی از مهم ترین ویژگی های میلگرد ساده است و به همین دلیل در مواردی که نیاز به تغییر فرم میلگرد وجود دارد، گزینه مناسبی محسوب می شود.

از نظر استانداردی، میلگرد ساده معمولا با گرید A1 شناخته می شود. این نوع میلگرد به دلیل نداشتن آج، برای استفاده به عنوان میلگرد اصلی در اعضای بتن آرمه کمتر مورد استفاده قرار می گیرد؛ زیرا اتصال مکانیکی ضعیف تری با بتن ایجاد می کند.

آج مارپیچ میلگرد

آج مارپیچ یکی از رایج ترین انواع آج میلگرد ساختمانی است که به صورت برجستگی های مارپیچی روی سطح میلگرد ایجاد می شود. در این نوع آج، خطوط برجسته به شکل مارپیچ در اطراف بدنه میلگرد قرار گرفته اند و باعث افزایش اصطکاک میان فولاد و بتن می شوند. طراحی این آج باعث می شود میلگرد درون بتن عملکرد مناسب تری داشته باشد و نیروهای کششی بهتر منتقل شوند.

میلگرد دارای آج مارپیچ معمولا در دسته میلگردهای A2 قرار می گیرد و به دلیل انعطاف پذیری مناسب، در بسیاری از پروژه های ساختمانی مورد استفاده قرار می گیرد. این نوع میلگرد نسبت به میلگرد ساده اتصال قوی تری با بتن ایجاد می کند و برای بخش هایی که نیاز به شکل پذیری بیشتری دارند، گزینه مناسبی است.

در تشخیص انواع آج میلگرد، آج مارپیچ معمولا به دلیل خطوط مورب و پیوسته ای که به دور میلگرد پیچیده شده اند، به راحتی قابل شناسایی است. البته برای انتخاب نهایی تنها نباید به ظاهر محصول توجه کرد و لازم است مشخصات فنی، استاندارد تولید و نیاز سازه نیز بررسی شود.

آج جناقی میلگرد

آج جناقی یکی از پرکاربردترین مدل های آج در میلگردهای ساختمانی است که به دلیل شکل ظاهری خاص خود شناخته می شود. در این نوع آج، برجستگی ها به صورت هفتی شکل یا زیگزاگی روی سطح میلگرد قرار می گیرند و معمولا در دو طرف میلگرد با زاویه مشخص طراحی می شوند. این ساختار باعث می شود سطح تماس میان میلگرد و بتن افزایش پیدا کرده و انتقال نیرو میان این دو ماده با عملکرد بهتری انجام شود.

میلگرد دارای آج جناقی معمولا در گرید A3 تولید می شود و نسبت به میلگردهای A2 مقاومت بالاتری دارد. به همین دلیل در بسیاری از بخش های اصلی سازه های بتن آرمه مانند تیرها، ستون ها و فونداسیون ها مورد استفاده قرار می گیرد. البته این نوع میلگرد به دلیل درصد کربن بالاتر، انعطاف پذیری کمتری نسبت به میلگردهای آج مارپیچ دارد و برای عملیات هایی که نیاز به جوشکاری یا خمکاری شدید دارند، باید با دقت بیشتری انتخاب شود.

یکی از روش های مقایسه انواع آج میلگرد بررسی میزان درگیری مکانیکی هر نوع آج با بتن است. آج جناقی به دلیل طراحی زاویه دار، اتصال مناسبی ایجاد می کند و در بسیاری از پروژه های ساختمانی به عنوان گزینه استاندارد برای آرماتوربندی استفاده می شود. با این حال، انتخاب آن باید بر اساس نقشه سازه، الزامات آیین نامه ای و شرایط اجرایی پروژه انجام شود.

آج مرکب میلگرد

آج مرکب یکی از پیشرفته ترین مدل های آج میلگرد محسوب می شود که ترکیبی از ویژگی های آج مارپیچ و جناقی را در ساختار خود دارد. در این نوع میلگرد، برجستگی های سطحی با الگویی ترکیبی طراحی می شوند تا میزان چسبندگی با بتن افزایش پیدا کند و عملکرد مکانیکی بهتری نسبت به برخی مدل های معمولی ارائه دهد. طراحی خاص این آج باعث می شود نیروهای وارد شده به شکل موثرتری بین فولاد و بتن توزیع شوند.

میلگردهای دارای آج مرکب معمولا در گرید A4 تولید می شوند و به دلیل مقاومت کششی و تسلیم بالاتر، بیشتر در پروژه های سنگین و سازه هایی که نیاز به تحمل بارهای زیاد دارند استفاده می شوند. این نوع میلگرد در ساختمان های بلند، سازه های صنعتی و پروژه هایی که کاهش مصرف فولاد در کنار حفظ مقاومت اهمیت دارد، کاربرد بیشتری پیدا کرده است.

در بررسی تفاوت انواع آج میلگرد باید توجه داشت که تفاوت اصلی تنها در ظاهر آج ها خلاصه نمی شود، بلکه نحوه طراحی آن ها بر رفتار سازه ای میلگرد نیز تاثیر دارد. آج مرکب با ایجاد اتصال قوی تر میان بتن و فولاد، امکان استفاده بهینه تر از ظرفیت میلگرد را فراهم می کند. البته انتخاب این نوع میلگرد باید با توجه به نیازهای فنی، شرایط بارگذاری و استانداردهای پروژه انجام شود.

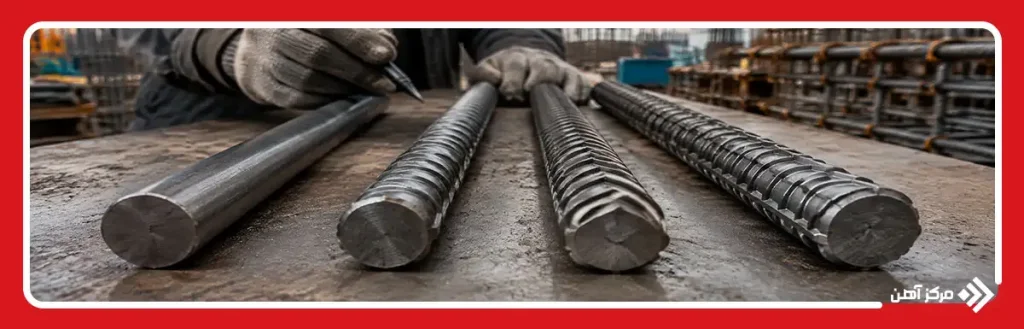

انواع آج میلگرد بر اساس گرید میلگرد

یکی دیگر از روش های بررسی انواع آج میلگرد از نظر استاندارد تولید، دسته بندی آن ها بر اساس گرید یا رده مقاومتی میلگرد است. در استانداردهای رایج، میلگردها بر اساس ویژگی های مکانیکی مانند مقاومت تسلیم، مقاومت کششی و میزان شکل پذیری به گریدهای مختلف تقسیم می شوند. هر گرید معمولا دارای شکل آج مشخصی است که به تشخیص سریع تر محصول کمک می کند.

گرید میلگرد علاوه بر تعیین نوع آج، اطلاعات مهمی درباره نحوه استفاده از آن در سازه ارائه می دهد. برای مثال میلگردهای A2 معمولا دارای آج مارپیچ هستند و انعطاف پذیری بیشتری دارند، در حالی که میلگردهای A3 و A4 با آج های جناقی و مرکب برای تحمل نیروهای بالاتر طراحی شده اند. شناخت این دسته بندی برای مهندسان و مجریان پروژه اهمیت زیادی دارد، زیرا استفاده از میلگرد نامناسب می تواند عملکرد سازه را تحت تاثیر قرار دهد.

در ادامه، هر یک از گریدهای اصلی میلگرد و ارتباط آن ها با شکل آج بررسی می شود تا تفاوت میان انواع مختلف این محصول مشخص شود.

گرید میلگرد	نوع آج	میزان مقاومت	ویژگی مهم
A1	بدون آج	کمتر	شکل پذیری بالا
A2	مارپیچ	متوسط	انعطاف مناسب
A3	جناقی	بالا	مناسب اعضای اصلی سازه
A4	مرکب	بسیار بالا	مناسب سازه های مقاوم

میلگرد A1؛ بدون آج

میلگرد A1 اولین گروه از میلگردهای استاندارد ساختمانی است که سطحی کاملا صاف و بدون برجستگی دارد. این نوع میلگرد در دسته میلگردهای ساده قرار می گیرد و به دلیل نداشتن آج، میزان چسبندگی آن با بتن نسبت به سایر گریدها کمتر است. با وجود این ویژگی، میلگرد A1 به دلیل انعطاف پذیری بالا و قابلیت جوشکاری مناسب، در برخی کاربردهای خاص مورد استفاده قرار می گیرد.

این میلگرد معمولا برای ساخت خاموت، قطعات صنعتی، میلگردهای حرارتی و بخش هایی که نیاز به خمکاری زیاد دارند کاربرد دارد. مقاومت تسلیم میلگرد A1 نسبت به میلگردهای آجدار پایین تر است و به همین دلیل معمولا برای تحمل نیروهای اصلی در سازه های بتن آرمه انتخاب نمی شود.

در تشخیص انواع آج میلگرد، میلگرد A1 به راحتی قابل شناسایی است؛ زیرا برخلاف میلگردهای A2، A3 و A4 هیچ برجستگی یا شیار مشخصی روی سطح آن دیده نمی شود. البته در زمان خرید، بررسی علامت های حک شده روی میلگرد و اطلاعات کارخانه تولیدکننده نیز اهمیت دارد تا نوع واقعی محصول مشخص شود.

میلگرد A2؛ آج مارپیچ

میلگرد A2 یکی از پرمصرف ترین انواع میلگرد در پروژه های ساختمانی است که با آج مارپیچ روی سطح خود شناخته می شود. برجستگی های این نوع میلگرد به صورت خطوط مورب و پیوسته در امتداد بدنه قرار گرفته اند و باعث افزایش اصطکاک میان میلگرد و بتن می شوند. ساختار آج مارپیچ باعث می شود این محصول نسبت به میلگرد ساده اتصال بهتری با بتن ایجاد کند و عملکرد مناسب تری در اعضای بتن آرمه داشته باشد.

یکی از ویژگی های مهم میلگرد A2، انعطاف پذیری بیشتر آن نسبت به گریدهای مقاوم تر مانند A3 و A4 است. به همین دلیل در بخش هایی از ساختمان که نیاز به خمکاری یا تغییر شکل میلگرد وجود دارد، استفاده از این نوع میلگرد رایج تر است. البته میزان مقاومت آن برای همه بخش های سازه مناسب نیست و انتخاب آن باید مطابق نقشه های اجرایی و محاسبات مهندسی انجام شود.

در بررسی نوع آج میلگرد باید به این نکته توجه داشت که آج مارپیچ تنها یک ویژگی ظاهری نیست، بلکه نشان دهنده ساختار تولید و رفتار مکانیکی میلگرد نیز است. میلگرد A2 معمولا در عملیات آرماتوربندی، ساخت خاموت و برخی اعضای سازه ای با نیاز به شکل پذیری مناسب کاربرد دارد. با این حال، پیش از خرید باید استاندارد، کارخانه تولیدکننده و مشخصات محصول بررسی شود تا میلگرد انتخابی با نیاز پروژه هماهنگ باشد.

میلگرد A3؛ آج جناقی

میلگرد A3 یکی از پرکاربردترین میلگردهای آجدار در ساختمان سازی است که معمولا با آج جناقی یا هفتی شکل تولید می شود. در این نوع میلگرد، برجستگی های سطحی به صورت دوکی یا جناقی طراحی شده اند و نسبت به آج مارپیچ، الگوی منظم تر و متفاوتی دارند. این ساختار باعث افزایش درگیری مکانیکی میان میلگرد و بتن شده و انتقال نیرو را در سازه بهبود می دهد.

میلگرد A3 به دلیل مقاومت تسلیم و مقاومت کششی بالاتر، معمولا در بخش های اصلی سازه مانند تیر، ستون، دیوار برشی و فونداسیون مورد استفاده قرار می گیرد. این گرید در مقایسه با A2 سخت تر است و شکل پذیری کمتری دارد؛ به همین دلیل برای خمکاری های شدید یا جوشکاری بدون رعایت الزامات فنی گزینه مناسبی نیست.

یکی از نکات مهم در انتخاب این محصول، توجه به انواع آج میلگرد از نظر شکل ظاهری است. آج جناقی میلگرد A3 از روی خطوط مورب و منظم روی سطح آن قابل تشخیص است، اما برای اطمینان بیشتر باید مشخصات حک شده روی بدنه میلگرد و گواهی کنترل کیفیت کارخانه نیز بررسی شود. استفاده صحیح از میلگرد A3 می تواند باعث افزایش ایمنی و دوام سازه شود، به شرطی که انتخاب آن مطابق طراحی سازه انجام گیرد.

میلگرد A4؛ آج مرکب

میلگرد A4 جدیدترین و مقاوم ترین گروه در میان میلگردهای ساختمانی رایج محسوب می شود که معمولا با آج مرکب تولید می شود. طراحی آج در این نوع میلگرد ترکیبی از الگوهای مارپیچ و جناقی است و با هدف ایجاد بیشترین میزان درگیری بین فولاد و بتن انجام می شود. این ساختار باعث افزایش ظرفیت اتصال شده و امکان استفاده از مقاومت بالای فولاد را در سازه فراهم می کند.

میلگرد A4 به دلیل مقاومت مکانیکی بالا، بیشتر در پروژه هایی استفاده می شود که نیاز به کاهش وزن آرماتور مصرفی، افزایش ظرفیت باربری یا اجرای سازه های مقاوم تر وجود دارد. ساختمان های بلند، سازه های صنعتی و پروژه های بزرگ عمرانی از جمله مواردی هستند که می توانند از این نوع میلگرد بهره ببرند.

البته استفاده از میلگرد A4 نیازمند رعایت ضوابط اجرایی و طراحی دقیق است؛ زیرا ویژگی های مکانیکی متفاوت آن نسبت به میلگردهای معمولی، نحوه اجرا و جزئیات آرماتوربندی را تحت تاثیر قرار می دهد. انواع آج میلگرد ساختمانی از نظر گرید، علاوه بر تفاوت ظاهری، تفاوت های مهمی در مقاومت، شکل پذیری و کاربرد دارند. به همین دلیل انتخاب میان A2، A3 و A4 باید بر اساس نیاز واقعی پروژه و نظر مهندس سازه انجام شود.

تاثیر نوع آج میلگرد بر عملکرد سازه

نوع آج میلگرد یکی از عوامل موثر در کیفیت اتصال میان فولاد و بتن است و می تواند نقش مهمی در عملکرد نهایی سازه داشته باشد. زمانی که میلگرد درون بتن قرار می گیرد، نیروهای کششی باید از طریق سطح تماس میان این دو ماده منتقل شوند. وجود آج های مناسب باعث افزایش اصطکاک و قفل شدگی مکانیکی شده و احتمال لغزش میلگرد را کاهش می دهد.

تاثیر آج میلگرد تنها به میزان چسبندگی محدود نمی شود، بلکه بر رفتار سازه در برابر نیروهای مختلف نیز اثر دارد. میلگردهایی که آج مناسب تری دارند، می توانند انتقال نیرو را با عملکرد بهتری انجام دهند و در شرایط بارگذاری مختلف پایداری بیشتری ایجاد کنند. البته مقاومت سازه تنها به نوع آج وابسته نیست و عواملی مانند کیفیت بتن، نحوه اجرا، قطر میلگرد و طراحی سازه نیز اهمیت زیادی دارند.

در انتخاب میلگرد باید مجموعه ای از ویژگی ها بررسی شود و نمی توان تنها بر اساس ظاهر آج تصمیم گرفت. برای مثال ممکن است یک نوع آج برای یک پروژه مناسب باشد اما در شرایط دیگر عملکرد مطلوبی نداشته باشد. بررسی استاندارد تولید، گرید میلگرد و مشخصات فنی محصول، مسیر انتخاب صحیح را مشخص می کند.

شناخت انواع آج میلگرد یکی از موضوعات مهم در انتخاب صحیح این مقطع فولادی برای پروژه های ساختمانی است. آج های ایجاد شده روی سطح میلگرد باعث افزایش چسبندگی با بتن شده و نقش مهمی در انتقال نیرو و عملکرد سازه دارند. این آج ها بر اساس شکل ظاهری به مدل های ساده، مارپیچ، جناقی و مرکب تقسیم می شوند و هرکدام ویژگی های متفاوتی از نظر مقاومت، شکل پذیری و کاربرد دارند.

میلگردهای A2، A3 و A4 نیز بر اساس استاندارد تولید، دارای آج های متفاوتی هستند که برای شرایط مختلف سازه ای مورد استفاده قرار می گیرند. در هنگام انتخاب میلگرد نباید تنها به ظاهر آج توجه کرد، بلکه عواملی مانند استاندارد تولید، مشخصات مکانیکی، نوع سازه و شرایط اجرایی نیز باید بررسی شوند.

در نهایت، آشنایی با انواع آج میلگرد و کاربرد آنها به مهندسان و خریداران کمک می کند تا محصولی متناسب با نیاز پروژه انتخاب کنند. انتخاب درست میلگرد علاوه بر افزایش ایمنی سازه، می تواند باعث کاهش هزینه های اضافی و بهینه شدن مصرف مصالح شود.
