در صنعت ساخت و ساز، استفاده از میلگردها برای تقویت سازه های بتنی امری ضروری است. یکی از ابزارهایی که در این راستا برای اتصال میلگردها به یکدیگر مورد استفاده قرار می گیرد، قلاب میلگرد بستر است. این قطعه فلزی کوچک اما مهم نقش بسیار بزرگی در استحکام و ایمنی سازه ها دارد. پیشتر در مقاله ای مجزا دریافتیم میلگرد بستر چیست؟ اکنون در این مقاله قصد داریم به معرفی قلاب میلگرد بستر، انواع آن و کاربردهایش بپردازیم تا با ویژگی ها و مزایای این ابزار آشنا شوید.
قلاب میلگرد بستر قطعه ای است که برای اتصال میلگردها در سازه های بتنی به کار می رود. این قلاب ها معمولا به شکل U یا L ساخته می شوند و هدف استفاده از آنها ایجاد اتصالات مقاوم بین میلگردها در جهت های مختلف است. این اتصال ها کمک می کنند که میلگردها در داخل بتن به خوبی قرار بگیرند و از حرکت یا جابجایی آنها در طول زمان جلوگیری شود. استفاده از قلاب میلگرد بستر باعث افزایش استحکام و دوام سازه های بتنی می شود و از نظر اقتصادی نیز با توجه به تاثیر آن در کاهش آسیب های سازه ای، قیمت میلگرد بستر در مقایسه با کارایی آن کاملا مقرون به صرفه است.
قلاب های میلگرد بستر در انواع مختلفی تولید می شوند که هر کدام برای کاربردهای خاص خود طراحی شده اند. در اینجا به برخی از انواع متداول قلاب میلگرد بستر و کاربردهای آن ها اشاره می کنیم:

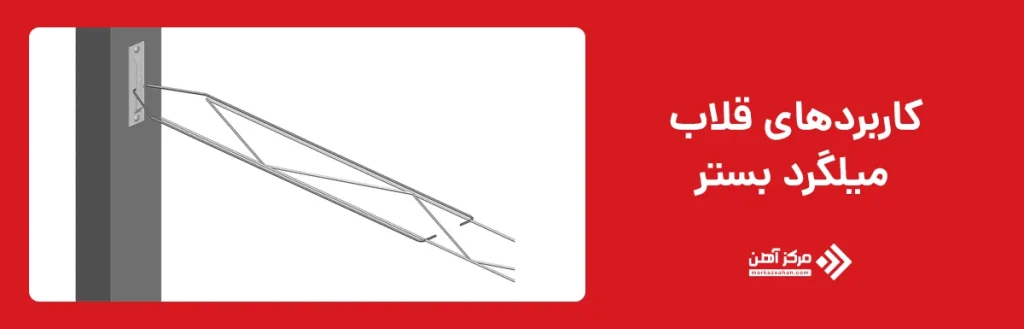

این ابزار کوچک ولی حیاتی در بخش های مختلفی از سازه های بتنی و فولادی به کار می رود تا از حرکت یا جابجایی میلگردها جلوگیری کرده و باعث تقویت کلی سازه شود. در اینجا به طور مفصل به کاربردهای مختلف قلاب میلگرد بستر در ساخت و ساز پرداخته خواهد شد.
یکی از اصلی ترین کاربردهای قلاب میلگرد بستر، اتصال میلگردها در دیوارهای بتنی است. در سازه های بتنی، میلگردها به عنوان آرماتورهای داخلی برای تقویت بتن و جلوگیری از ترک خوردگی و شکستگی آن استفاده می شوند. در روش اجرای وال پست با میلگرد بستر، قلاب میلگرد بستر باعث می شود میلگردها به خوبی در جای خود ثابت شوند و از جابجایی آن ها در هنگام بتن ریزی جلوگیری می کند.
استفاده در فونداسیون ها
در فونداسیون ها که پایه و اساس سازه های بتنی روی آن قرار می گیرد، استفاده از میلگردها برای تقویت بتن امری ضروری است. قلاب میلگرد بستر در فونداسیون ها به عنوان ابزاری برای تثبیت میلگردها و جلوگیری از جابجایی آن ها در هنگام بتن ریزی عمل می کند.
تقویت سازه های بتنی در برابر نیروهای کششی و برشی
یکی از مهمترین وظایف قلاب میلگرد بستر تقویت سازه های بتنی در برابر نیروهای کششی و برشی است. در بسیاری از سازه ها، به ویژه در سازه های بزرگ و پیچیده مانند پل ها و سدها، نیروهایی مانند فشار و کشش به طور مداوم بر سازه وارد می شود.

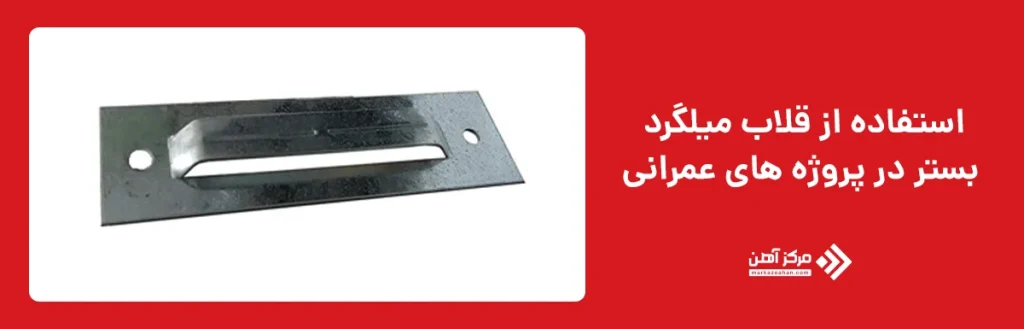

استفاده در سازه های آبی و پروژه های عمرانی
در پروژه های عمرانی و سازه های آبی مانند سدها، کانال ها، و سیستم های آبرسانی، قلاب های میلگرد بستر برای تقویت بتن و جلوگیری از ترک خوردگی آن ها استفاده می شوند. این قلاب ها باعث می شوند که میلگردها در داخل بتن به طور مؤثری ثابت بمانند و سازه ها در برابر فشار آب و نیروهای ناشی از آن مقاوم شوند.
اتصال میلگردها در سازه های صنعتی
در سازه های صنعتی که معمولاً به دلیل بارگذاری های سنگین و شرایط محیطی خاص (مانند دما و رطوبت بالا) طراحی می شوند، استفاده از قلاب میلگرد بستر برای ایجاد اتصالات محکم بین میلگردها اهمیت زیادی دارد. این قلاب ها در پروژه های صنعتی که نیاز به مقاومت بالا و پایداری طولانی مدت دارند، کاربرد فراوان دارند.
اتصال میلگرد بستر به قلاب یکی از مهم ترین مراحل در اجرای صحیح دیوارچینی مسلح است، زیرا این اتصال نقش مستقیم در درگیری مکانیکی دیوار با اسکلت و افزایش مقاومت دیوار در برابر زلزله دارد. گیره و قلاب میلگرد بستر به گونه ای طراحی می شوند که میلگرد بستر به صورت کاملا مهارشده در امتداد دیوار قرار بگیرد و در برابر نیروهای کششی و برشی دچار لغزش نشود. در اصول اجرا، اتصال قلاب به میلگرد بستر باید به نحوی انجام شود که انتقال نیرو به صورت یکنواخت و بدون تمرکز تنش صورت بگیرد.
طریقه اتصال میلگرد بستر به قلاب معمولا به وسیله خم مکانیکی، بست و قلاب میلگرد بستر یا در برخی موارد به کمک جوش نقطه ای انجام می شود. در روش مکانیکی، میلگرد بستر داخل قلاب قرار گرفته و با فشار دستگاه یا دست خم کاری، کاملا درگیر می شود. امروزه در پروژه های بزرگ، از دستگاه تولید قلاب میلگرد بستر برای ایجاد اتصال دقیق، یکنواخت و استاندارد استفاده می شود تا کیفیت اجرای اتصال میلگرد بستر به قلاب در تمام نقاط دیوار یکسان باشد.
نحوه بستن میلگرد بستر به قلاب باید به گونه ای باشد که قلاب به طور کامل در ملات یا درون سوراخ از پیش تعبیه شده در ستون یا وال پست مهار شود. اگر این اتصال به صورت اصولی انجام نشود، میلگرد بستر و قلاب عملکرد صحیح خود را از دست می دهند و در زمان زلزله ممکن است دیوار از سازه جدا شود. به همین دلیل اتصال میلگرد بستر به قلاب باید دقیقا مطابق نقشه های اجرایی و تحت نظارت مهندس ناظر انجام گیرد.

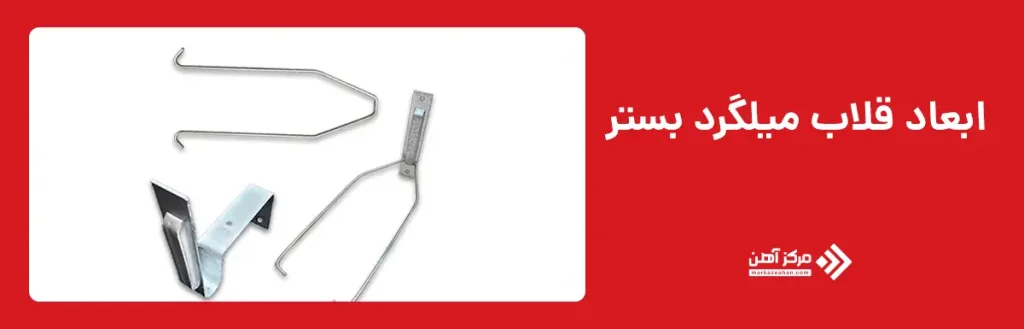

ابعاد قلاب میلگرد بستر بر اساس قطر میلگرد، نوع دیوار، ارتفاع دیوار و ضوابط طراحی تعیین می شود و مقدار ثابتی برای تمام پروژه ها ندارد. با این حال، در اجراهای معمول ساختمانی، طول قلاب میلگرد بستر اغلب بین ۷ تا ۱۲ سانتی متر در نظر گرفته می شود تا درگیری کافی در ملات و عضو سازه ای ایجاد شود. هرچه قطر میلگرد بستر بیشتر باشد، طول قلاب نیز باید افزایش پیدا کند تا مهار مناسبی ایجاد شود.
شکل هندسی قلاب نیز در ابعاد آن تاثیر دارد. قلاب های ۹۰ درجه، ۱۳۵ درجه، L شکل یا U شکل هرکدام طول مهاری متفاوتی دارند. در دیوارهای پیرامونی یا مجاور ستون، معمولا از قلاب های بلندتر استفاده می شود تا اتصال میلگرد بستر به قلاب مطمین تر انجام شود. همچنین در دیوارهای بلند یا مناطق زلزله خیز، طول قلاب میلگرد بستر اغلب بیشتر از حالت معمول طراحی می شود.
در پروژه هایی که دقت اجرایی بالاتری نیاز است، ابعاد قلاب توسط دستگاه تولید قلاب میلگرد بستر به صورت سفارشی و دقیق ساخته می شود. این موضوع باعث می شود تمام گیره و قلاب میلگرد بستر دارای طول و زاویه یکسان باشند و عملکرد دیوار در کل پروژه به صورت یکنواخت تامین گردد.
وزن قلاب میلگرد بستر به قطر میلگرد، طول قلاب و نوع فولاد مصرفی بستگی دارد. قلاب هایی که از میلگرد با قطر ۴، ۵ یا ۶ میلی متر ساخته می شوند، وزن بسیار کمی دارند و معمولا در حد چند ده گرم برای هر قطعه هستند. هرچه طول قلاب بیشتر و ضخامت میلگرد بالاتر باشد، وزن نهایی نیز افزایش پیدا می کند.
در پروژه های بزرگ، وزن کل بست و قلاب میلگرد بستر اهمیت زیادی پیدا می کند، زیرا در برآورد مصالح و هزینه نهایی تاثیرگذار است. به همین دلیل وزن هر قطعه قلاب همراه با میلگرد بستر در متر طول محاسبه می شود تا مقدار دقیق فولاد مصرفی مشخص گردد. این موضوع به خصوص در صورت جلسات کارگاهی و صورت وضعیت ها اهمیت زیادی دارد.
در تولیدات صنعتی، دستگاه تولید قلاب میلگرد بستر امکان ساخت قلاب هایی با وزن یکنواخت و استاندارد را فراهم می کند. این یکنواختی وزن باعث می شود محاسبات اجرایی دقیق تر انجام شود و اتصال میلگرد بستر به قلاب در تمام نقاط دیوار عملکرد یکسانی داشته باشد.

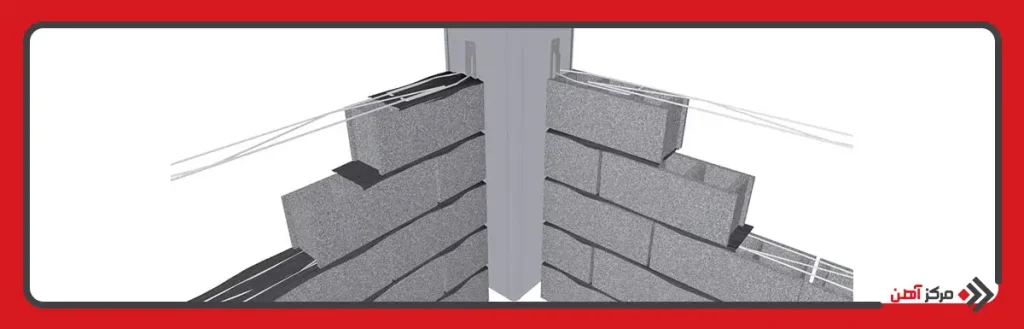

یکی از مواردی که هنگام خرید قلاب میلگرد بستر باید به آن توجه کنید، قیمت آن است. قیمت قلاب میلگرد بستر معمولاً بسته به ابعاد، کیفیت مواد اولیه و همچنین نوع قلاب متفاوت است. این قلاب ها معمولاً از فولاد ساخته می شوند و قیمت آن ها در مقایسه با قیمت میلگرد به طور نسبی پایین تر است.
برای به دست آوردن بهترین قیمت قلاب میلگرد بستر، لازم است که از منابع معتبر و تامین کنندگان معتبر خرید کنید تا از کیفیت و قیمت مناسب آن ها اطمینان حاصل کنید. همچنین، توجه به نیاز پروژه و انتخاب قلاب مناسب می تواند در صرفه جویی در هزینه ها کمک کند.
قیمت قلاب میلگرد بستر ممکن است به دلیل فاکتورهایی مانند خرید عمده یا قیمت میلگرد در بازار متفاوت باشد. برای به دست آوردن قیمت دقیقتر، توصیه میشود که از سایتهای معتبر یا نمایندگیهای فروش محصولات ساختمانی مانند مرکزآهن استفاده کنید. اما به طور کلی قیمت فعلی آن بین 32,180 تا 34,000 تومان برای هر کیلوگرم متغیر است.
هنگام انتخاب قلاب میلگرد بستر برای پروژه های ساختمانی، باید چندین نکته مهم را مد نظر قرار دهید:
قلاب میلگرد بستر یکی از اجزای ضروری در ساخت و سازهای بتنی است که نقش مهمی در تقویت و استحکام سازه ها دارد. با توجه به انواع مختلف قلاب های میلگرد بستر و کاربردهای گسترده آن ها، انتخاب نوع مناسب این قطعه می تواند تاثیر زیادی بر کیفیت و دوام سازه داشته باشد. در هنگام خرید این قلاب ها، توجه به قیمت قلاب میلگرد بستر و عوامل دیگری همچون جنس و اندازه آنها ضروری است تا بتوانید بهترین گزینه را برای پروژه خود انتخاب کنید. برای دریافت قیمت آهن کیلویی می توانید با مشاوران ما در تماس باشید.
سوالات متداول
قلاب میلگرد بستر یک قطعه خم شده از میلگرد یا سیم فولادی است که در ابتدا یا انتهای میلگرد بستر قرار می گیرد تا اتصال مکانیکی بهتری بین دیوار و اجزای سازه ایجاد کند. این قلاب باعث درگیری بهتر میلگرد با ملات و اجزای پیرامونی می شود.
کاربرد اصلی قلاب میلگرد بستر، افزایش درگیری میلگرد با دیوار، جلوگیری از لغزش، تقویت اتصال دیوار به ستون یا وال پست و افزایش مقاومت دیوار در برابر نیروهای جانبی مانند زلزله است.
خیر، استفاده از قلاب در همه سازه ها الزامی نیست، اما در دیوارهای پیرامونی، دیوارهای بلند، دیوارهای در مجاورت ستون و در مناطق زلزله خیز بسیار توصیه می شود و گاهی طبق نظر مهندس ناظر الزامی می گردد.
به طور کلی قلاب میلگرد بستر به این انواع تقسیم می شود:
قلاب ساده ۹۰ درجه
قلاب ۱۳۵ درجه
قلاب U شکل
قلاب L شکل
قلاب سفارشی بر اساس نقشه سازه
قلاب باعث افزایش مقاومت کششی دیوار، جلوگیری از جداشدگی دیوار از ستون، کاهش ترک خوردگی و افزایش عملکرد دیوار در برابر زلزله و ضربه می شود.
طول استاندارد قلاب معمولا بین ۷ تا ۱۲ سانتی متر است، اما مقدار دقیق آن به قطر میلگرد، نوع دیوار و ضوابط طراحی بستگی دارد.
دیوارهای پیرامونی ساختمان
دیوارهای داخلی بلند
دیوارهای اطراف ستون
دیوارهای همجوار وال پست
دیوارهای واقع در مناطق زلزله خیز
بله، قلاب میلگرد بستر کاملا قابل سفارش سازی است و از نظر طول، زاویه خم، قطر میلگرد و نوع پوشش ضدزنگ بر اساس نیاز پروژه قابل تولید است.
ابتدا میلگرد بستر در رج های دیوارچینی داخل ملات قرار می گیرد. سپس قلاب ها در انتهای میلگرد به سمت ستون، وال پست یا دیوار برشی هدایت شده و داخل ملات یا سوراخ از پیش تعبیه شده مهار می شوند. در نهایت رج بعدی دیوار روی آن اجرا می شود.
