گاست پلیت یکی از اجزای کلیدی در اتصالات سازه های فولادی است که نقش مهمی در افزایش استحکام، پایداری و انتقال نیروی مطمئن در سازه ها دارد. این صفحه فولادی که معمولاً بین اعضای مختلف مانند تیر، ستون، خرپا یا بادبند نصب می شود، به منظور توزیع یکنواخت تنش ها و جلوگیری از تمرکز تنش طراحی می شود. در بسیاری از پروژه های عمرانی، استفاده صحیح از گاست پلیت نه تنها ضامن ایمنی سازه است، بلکه تاثیر قابل توجهی در کاهش هزینه ها و دوام بلند مدت سیستم سازه ای دارد. در این مقاله، به طور جامع به بررسی اینکه گاست پلیت چیست، چه انواعی دارد، نحوه طراحی و نصب آن چگونه است و چه نقشی در عملکرد سازه های فلزی ایفا می کند خواهیم پرداخت.
گاست پلیت یا صفحه مهاربند، یک ورق فولادی تقویت کننده است که در اتصالات سازه های فلزی برای انتقال نیروی کششی یا فشاری بین اعضای مختلف مانند تیر، ستون، خرپا و بادبند استفاده می شود. این قطعه به دلیل سطح تماس مناسب و سختی بالا، نقش مهمی در افزایش پایداری سازه و جلوگیری از تمرکز تنش دارد. در طراحی گاست پلیت، انتخاب ضخامت و ابعاد ورق بر اساس نوع نیرو، موقعیت اتصال و نوع سازه انجام می گیرد. معمولاً از ورق های فولادی با استاندارد های مشخص در تولید آن استفاده می شود که برای تخمین وزن و انتخاب ضخامت مناسب، استفاده از جدول وزن ورق بسیار کاربردی و ضروری است. این جدول کمک می کند تا در مراحل طراحی و برآورد هزینه، میزان دقیق مصرف متریال و وزن نهایی قطعه محاسبه شود.

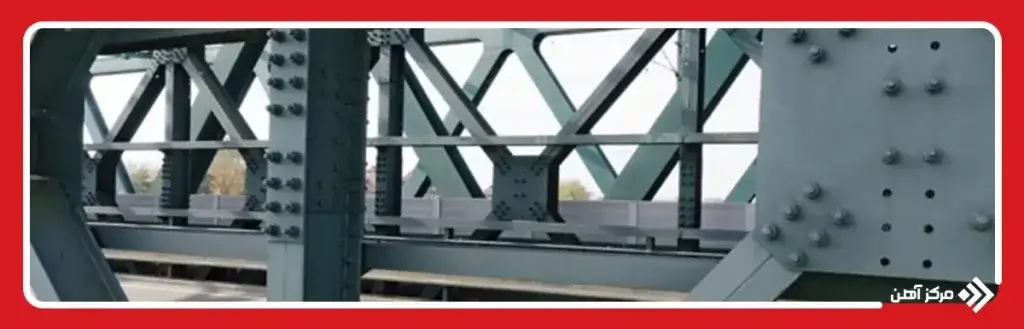

انواع گاست پلیت را می توان براساس شکل، محل استفاده و روش های ساخت دسته بندی کرد. این تقسیم بندی ها کمک می کنند تا مهندسان طراح با توجه به نوع پروژه، بهترین گزینه را برای استفاده انتخاب کنند. شناخت این تنوع برای طراحی اصولی اتصالات فلزی سازه اهمیت زیادی دارد. در طراحی گاست پلیت، متناسب با ضخامت گاست پلیت و نحوه انتقال نیرو در سازه، نوع مناسب آن انتخاب می شود. انتخاب نادرست می تواند منجر به ایجاد گسیختگی موضعی یا افت عملکرد کل سازه شود. بنابراین، شناخت انواع گاست پلیت برای هر مهندس سازه ضروری است.
از نظر محل کاربرد نیز می توان گاست پلیت ها را به دو دسته اصلی تقسیم کرد:
در طراحی گاست پلیت، مشخصات هندسی و فنی این قطعه نقش اساسی در کارایی و عملکرد آن ایفا می کند. هندسه این صفحه فولادی باید به گونه ای باشد که ضمن انتقال نیرو، تمرکز تنش نداشته باشد و به خوبی با سایر اجزای سازه ای هماهنگ شود. اولین مشخصه مهم، ضخامت گاست پلیت است که معمولاً بین ۶ تا ۲۰ میلی متر متغیر است؛ این مقدار باید با توجه به نوع بارگذاری، نوع اتصال و استاندارد طراحی تعیین شود.
ابعاد گاست پلیت نیز عامل مهمی در طراحی اتصالات فلزی سازه محسوب می شود. طول و عرض گاست پلیت باید به گونه ای انتخاب شود که سطح تماس کافی برای انتقال نیروی فشاری یا کششی ایجاد گردد. به ویژه در محل هایی که نیروهای جانبی مانند باد یا زلزله وارد می شود، صفحه گاست باید با ابعاد مناسب طراحی شود تا عملکرد مطمئن تری ارائه دهد.
از منظر فنی، مشخصات مهمی که باید در طراحی گاست پلیت در نظر گرفته شود شامل موارد زیر است:
در پروژه های بزرگ، معمولاً مهندسین از جدول وزن ورق برای تخمین وزن گاست پلیت و بررسی ظرفیت باربری سازه استفاده می کنند. این اطلاعات به همراه جدول وزن تیرآهن و قیمت ورق می تواند در تصمیم گیری نهایی برای انتخاب نوع اتصال مؤثر باشد. همچنین، استفاده از نرم افزارهای طراحی مانند SAP یا ETABS به مهندسان اجازه می دهد تا ابعاد و ضخامت گاست پلیت را با دقت و بر اساس شرایط واقعی بارگذاری تعیین کنند.
| مشخصه فنی | توضیحات |
|---|---|
| ضخامت گاست پلیت | بین 6 تا 20 میلی‌متر، بسته به نوع اتصال |
| جنس ورق | فولاد ST37 یا ST52 |
| نوع اتصال | جوش یا پیچ و مهره |
| روش ساخت | برش لیزر، پلاسما یا مکانیکی |
| محل کاربرد | اتصال تیر، ستون، بادبند، خرپا |
گاست پلیت به عنوان یکی از اصلی ترین اجزای انتقال نیرو در اتصالات فلزی، در انواع مختلف پروژه های ساختمانی و صنعتی مورد استفاده قرار می گیرد. از آن جایی که این ورق فولادی روابط میان اعضای مختلف مانند تیر، ستون، بادبند و خرپا است، عملکرد مناسب آن در استحکام کلی سازه نقش کلیدی دارد. در ادامه، به بررسی دو کاربرد رایج آن می پردازیم:
در خرپاها و سیستم های مهاربندی، اعضای مورب برای انتقال نیروهای کششی و فشاری استفاده می شوند. گاست پلیت خرپا به عنوان رابطه میان این اعضا، اجازه می دهد که نیروها به صورت یکنواخت به ستون ها یا تیرهای اصلی منتقل شوند. همچنین گاست پلیت بادبند در سازه هایی که در معرض نیروهای جانبی (مانند زلزله یا باد شدید) قرار دارند، موجب پایداری بیشتر و مهار ارتعاشات می شود.
در اتصالات تیر به ستون، استفاده از گاست پلیت باعث افزایش سطح تماس، توزیع بهتر نیرو و جلوگیری از تمرکز تنش در نقاط خاص می شود. این نوع اتصال اغلب با جوشکاری یا پیچ کاری اجرا می شود و بسته به بارگذاری می تواند گاست پلیت تقویتی نیز داشته باشد. استفاده صحیح از این صفحه مهاربند در این بخش از سازه، به طور مستقیم بر پایداری کل ساختمان اثر می گذارد.

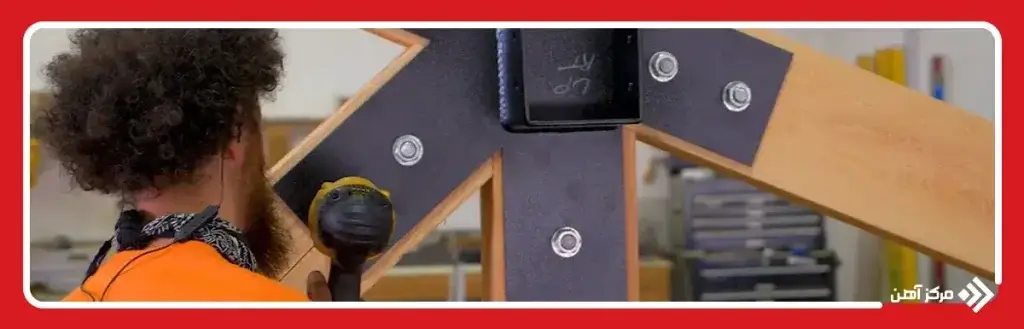

طراحی گاست پلیت بادبند یکی از مراحل حساس و تعیین کننده در ایمنی و عملکرد سازه در برابر نیروهای جانبی مانند باد و زلزله است. گاست پلیت در بادبند ها وظیفه انتقال نیروی کششی یا فشاری از مهاربندها به قاب سازه را دارد. بنابراین طراحی آن باید به گونه‌ای باشد که نه تنها این نیروها را تحمل کند، بلکه از تمرکز تنش نیز جلوگیری نماید. انتخاب ضخامت گاست پلیت در این مرحله بسیار حیاتی است. اگر ضخامت کمتر از حد مجاز باشد، صفحه دچار کمانش یا شکست می شود.
طراح باید با بررسی نیروهای وارد بر مهاربندها، مصالح مصرفی و شکل هندسی اتصال، ورق گاست پلیت را متناسب با شرایط طراحی کند. استفاده از نرم افزارهای تخصصی مانند ETABS یا SAP2000 در تحلیل نیرو و ابعاد گاست پلیت بادبند کمک می کند. در طراحی این ورق ها، مواردی نظیر نوع ورق فولادی اتصال، نوع جوش یا پیچ و حتی محل دقیق نصب باید مشخص شود. همچنین ابعاد گاست پلیت باید به اندازه ای باشد که حاشیه اطمینان مناسب از نظر مکانیکی ایجاد شود.
در نهایت، طراحی گاست پلیت باید با در نظر گرفتن جزئیات اجرایی و مقررات ملی ساختمان انجام گیرد تا در زمان نصب مشکلی ایجاد نشود. انتخاب ضخامت صحیح، رعایت فاصله استاندارد سوراخ ها، و استفاده از روش های اتصال مناسب از عوامل مؤثر در عملکرد نهایی گاست پلیت در سیستم بادبندی هستند.
به جدول راهنمای طراحی گاست پلیت بادبند توجه کنید:
| فاکتور طراحی | توضیحات |
|---|---|
| نوع نیروهای وارد شده | عمدتا کششی و فشاری؛ بسته به نوع مهاربند (قطری، ضربدری یا Chevron) متفاوت است |
| ضخامت گاست پلیت | باید با توجه به نیروی طراحی و جلوگیری از کمانش تعیین شود؛ معمولاً بین 8 تا 20 میلی متر |
| ابعاد گاست پلیت | باید سطح کافی برای اتصال جوش یا پیچ داشته باشد و حداقل فاصله از لبه رعایت شود |
| نوع ورق فولادی اتصال | معمولاً ST37 یا ST52؛ انتخاب بر اساس بارگذاری و مقاومت مورد نیاز |
| روش اتصال | جوشکاری برای اتصال دائم، پیچ و مهره برای اتصال قابل باز کردن |
| رعایت الزامات اجرایی | فاصله سوراخ ها، ابعاد جوش، محل نصب و تطابق با نقشه های اجرایی الزامی است |
| استاندارد های طراحی | مطابق با مبحث دهم مقررات ملی ساختمان و آیین نامه AISC |
| تحلیل نیروها و مدل سازی | با استفاده از نرم افزارهایی مانند ETABS و SAP2000 برای طراحی دقیق |

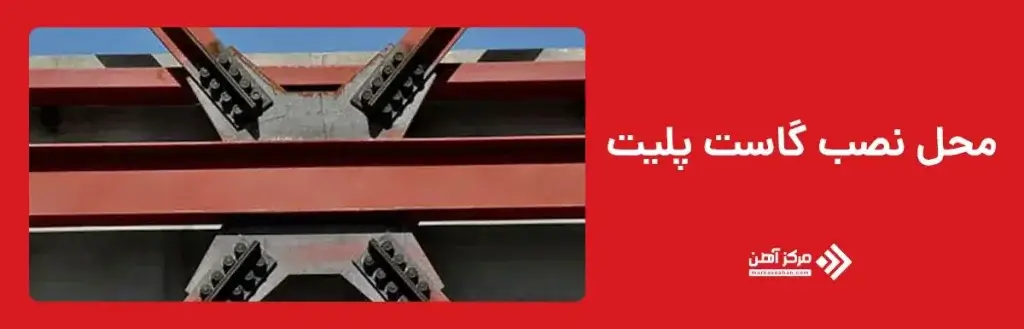

محل نصب گاست پلیت در سازه نقش حیاتی در انتقال صحیح نیروها و پایداری کلی سیستم دارد. در سازه های فلزی، گاست پلیت معمولاً در محل تلاقی اعضای مختلف نظیر تیر، ستون، مهاربند یا خرپا نصب می شود. هدف از نصب آن در این محل ها، انتقال نیروهای کششی و فشاری از یک عضو به عضو دیگر بدون ایجاد تمرکز تنش است.
در اتصال تیر به ستون، گاست پلیت در وجه جانبی ستون نصب می شود و تیر از طریق آن به ستون متصل می گردد. در بادبندها نیز صفحه مهاربند در انتهای میلگرد یا ورق بادبند قرار می گیرد و به قاب جوش یا پیچ می شود. برای تعیین ابعاد و موقعیت دقیق این نصب ها، بررسی بارهای وارده از جمله وزن تیرآهن ضروری است؛ به همین دلیل، مراجعه به جدول وزن تیرآهن در فاز طراحی کمک شایانی به محاسبات مهندسی و انتخاب مناسب محل گاست پلیت می کند.
در زمان طراحی محل نصب، باید به فضاهای موجود، الزامات اجرایی و همچنین شرایط جوشکاری یا پیچ کاری توجه شود. اشتباه در انتخاب محل می تواند باعث توزیع نادرست نیروها و افزایش تنش در نقطه اتصال شود. به همین دلیل، در نقشه های اجرایی باید محل دقیق گاست پلیت با جزئیات کامل نشان داده شود.
برای نصب گاست پلیت، روش های اجرایی مختلفی وجود دارد که انتخاب آن به نوع سازه، شرایط محل، میزان نیروهای وارد شده و طول عمر مورد انتظار از اتصال بستگی دارد. دو روش رایج در پروژه های ساختمانی و صنعتی عبارت اند از: جوشکاری و استفاده از پیچ و مهره. هر کدام مزایا و محدودیت هایی دارند که در جدول زیر مقایسه شده اند:
| روش نصب | مزایا | محدودیت ها | کاربرد معمول |
|---|---|---|---|
| جوشکاری | اتصال دائم، مقاومت بالا، بدون نیاز به سوراخکاری | نیاز به تجهیزات تخصصی، حساس به اجرای صحیح | سازه های دائمی، صنعتی |
| پیچ و مهره | قابلیت باز و بسته شدن، مناسب برای سازه های موقت | نیاز به دقت در سوراخ کاری و تنظیم دقیق | سازه های موقت، تعمیرات |
در هر دو روش، گاست پلیت باید به طور کامل روی عضو سازه ای بنشیند تا انتقال نیرو به درستی صورت گیرد. در روش جوشکاری، انتخاب نوع جوش (لب به لب، گوشه) و الکترود اهمیت دارد. در روش پیچ کاری نیز رعایت فاصله سوراخ ها، سفتی اتصال و استفاده از پیچ های استاندارد اهمیت دارد. انتخاب روش نصب باید براساس طراحی اتصالات سازه ای، شرایط بارگذاری و نوع پروژه انجام گیرد.

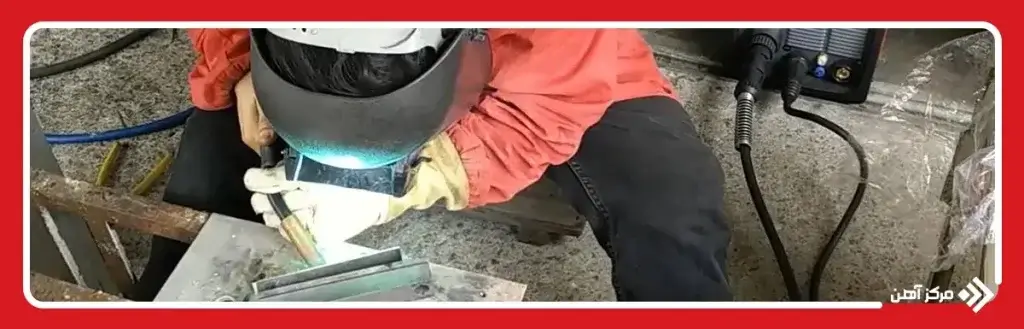

جوشکاری گاست پلیت یکی از مهم ترین مراحل اتصال آن به اعضای دیگر سازه است. کیفیت این جوش ها تأثیر مستقیم بر عملکرد سازه در برابر بارهای جانبی و عمودی دارد. روش های رایج برای جوشکاری گاست پلیت شامل جوش گوشه ای (fillet) و جوش نفوذی کامل (full penetration) است. انتخاب نوع جوش به ضخامت ورق گاست پلیت، نوع نیروی وارد شده و مشخصات فنی طراحی بستگی دارد.
برای اطمینان از انتقال کامل نیرو و جلوگیری از شکست اتصال، رعایت پارامترهای زیر در جوشکاری الزامی است:
در پروژه های صنعتی، اجرای نقشه های دقیق برای محل جوش، اندازه و طول آن، به همراه گواهینامه مهارت جوشکار ضروری است. هر گونه نقص در جوشکاری می تواند باعث کاهش عمر سازه یا گسیختگی ناگهانی شود. در طراحی و اجرای صحیح جوشکاری گاست پلیت، باید به استانداردهای ملی مانند مبحث دهم مقررات ملی ساختمان توجه شود.
جوشکاری ورق اتصال نقش اصلی در ایجاد یکپارچگی سازه ای بین گاست پلیت و سایر اجزای فلزی را ایفا می کند و نیازمند دقت بالا و رعایت اصول فنی است.

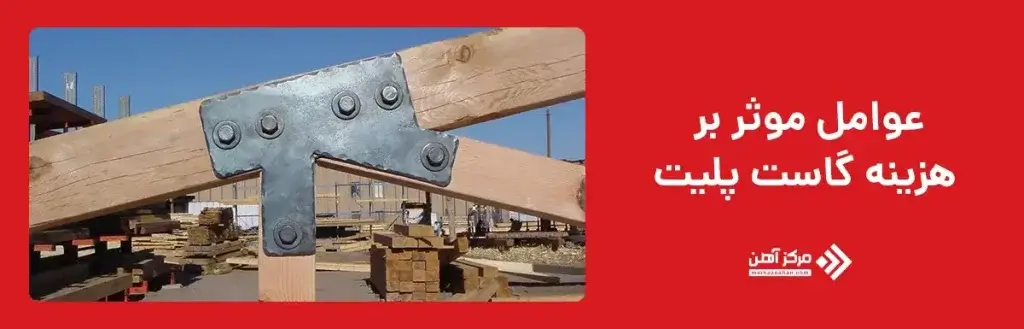

هزینه گاست پلیت از چندین فاکتور اصلی تأثیر می پذیرد که در هنگام برآورد بودجه پروژه باید مورد توجه قرار گیرد. همچنین توجه به جدول وزن ورق و جدول وزن تیرآهن در محاسبات مصالح مورد نیاز برای تولید و نصب گاست پلیت کمک زیادی در تخمین دقیق هزینه ها می کند. هزینه نهایی نه تنها شامل متریال بلکه شامل اجرت نصب، حمل، ابزارآلات و زمان اجرا نیز می شود.
از آنجایی که گاست پلیت معمولاً از ورق های فولادی تولید می شود، نوسانات قیمت آهن تأثیر مستقیمی بر هزینه تمام شده این قطعه دارد. به همین دلیل توصیه می شود پیش از ثبت سفارش، قیمت آهن آلات روز را از منابع معتبر استعلام نمایید تا بتوان بودجه پروژه را، دقیق تر مدیریت کرد.
در جدول زیر، مهم ترین این عوامل با توضیح مختصر آورده شده است:
| عامل مؤثر | توضیح |
|---|---|
| ضخامت گاست پلیت | ضخامت بیشتر = وزن بیشتر = افزایش قیمت ورق |
| ابعاد گاست پلیت | ابعاد بزرگ تر باعث مصرف بیشتر مواد و افزایش هزینه می شود |
| جنس ورق فولادی | ورق ST52 گران تر از ST37 ولی دارای استحکام بالاتر است |
| روش ساخت و برشکاری | برش لیزری دقیق تر و گران تر از برش گازی یا مکانیکی است |
| روش نصب | جوشکاری پرهزینه تر از اتصال پیچ و مهره ای است |
| حجم سفارش | خرید عمده می تواند شامل تخفیف شود |
| قیمت آهن و مواد اولیه | نوسان بازار آهن به طور مستقیم روی قیمت گاست پلیت اثر می گذارد |
جمع بندی
گاست پلیت به عنوان یکی از اجزای کلیدی در طراحی اتصالات فلزی سازه ها، در نقش یک رابط مقاوم برای انتقال نیرو بین اعضا عمل می کند. این ورق فولادی با ضخامت و ابعاد مشخص، در محل هایی مانند اتصال تیر به ستون، خرپا، بادبند و نقاط بحرانی دیگر نصب می شود و موجب افزایش ایمنی و یکپارچگی سازه می گردد.
روش های متداول نصب این قطعه شامل جوشکاری و پیچ کاری هستند که هر کدام بسته به شرایط پروژه، قابلیت اجرایی و الزامات سازه ای انتخاب می شوند. اجرای صحیح این اتصالات و بررسی دقیق عوامل تاثیرگذار بر هزینه از جمله قیمت ورق، قیمت تیرآهن و نوع فولاد، می تواند ضمن بهبود عملکرد سازه، باعث صرفه جویی اقتصادی شود.
در نهایت، رعایت استاندارد های طراحی گاست پلیت، انتخاب درست محل نصب، نوع اتصال، و کیفیت اجرای جوش یا پیچ از ضروریات پروژه های ایمن و ماندگار در صنعت ساخت و ساز است.
سوالات متداول
اصلی ترین کاربرد آن انتقال نیرو در اتصالات فلزی مانند اتصال بادبند، خرپا یا تیر به ستون است.
چون در بادبندها وظیفه انتقال مستقیم نیروی زلزله یا باد به قاب سازه را بر عهده دارد.
بله، این صفحه با پخش یکنواخت نیروها، باعث تقویت ناحیه اتصال و جلوگیری از تمرکز تنش می شود.
ورق فولادی ST52 به دلیل استحکام بالا، گزینه بهتری برای گاست پلیت در سازه های سنگین است.
بله، نصب در محل نامناسب می تواند باعث ضعف در انتقال نیرو و افزایش احتمال گسیختگی شود.
برای اتصالات دائمی، جوشکاری ترجیح دارد اما در سازه های موقت یا قابل جداسازی، پیچ کاری بهتر است.
ضخامت، ابعاد، جنس ورق، نوع اتصال، روش ساخت و قیمت آهن جزو عوامل اصلی موثر هستند.
