سایز میلگردها را چگونه تشخیص دهیم؟
دسترسی سریع به محتوای این مطلب
تشخیص سایز میلگرد موضوع مهمی است که پیمانکاران و متخصصان فعال در حوزه ساخت و ساز باید به آن توجه کنند. میلگردها یکی از مصالح پرمصرف در صنعت ساختمان سازی می باشند و انواع و سایزهای متفاوتی دارند. سایز و اندازه میلگرد نه تنها مستقیماً روی هزینه های پروژه ساختمان سازی و قیمت میلگرد تأثیرگذار است بلکه انتخاب میلگرد با سایز مناسب، مشکلات احتمالی در عملیات ساختمان سازی را کاهش می دهد. معمولاً سایز میلگرد به روش های مختلفی تعیین می شود که در ادامه توضیح داده شده اند.
منظور از سایز میلگرد چیست
میلگرد یک پروفیل فولادی است که کاربرد فراوانی در صنعت ساختمان سازی دارد. زیرا مقاومت کششی بتن را بالا می برد و باعث افزایش مقاومت و استحکام بنا در برابر فشارهای بالا و شرایط نامطلوب محیطی می شود. به طور کلی میلگردها در دو نوع ساده و آجدار تولید می گردند. نوع آجدار آن، مقاومت بیشتری دارد و از لحاظ ظاهری نیز با میلگردهای ساده، متفاوت است. البته در هر دو مدل، میلگرد در وزن و سایزهای مختلف تولید می شود و هر سایز، قیمت و کاربرد مختص خود را دارد. به همین دلیل تشخیص سایز میلگرد برای انجام پروژه های ساختمان سازی بسیار حائز اهمیت می باشد. در صورتی که نیاز به دریافت و اطلاع از قیمت پروفیل اصفهان دارید می توانید در سایت مرکز آهن نسبت به بررسی و مقایسه قیمت ها اقدام کنید.
در حقیقت منظور از سایز میلگرد، قطر اسمی میلگرد است. میلگردهای موجود در بازار معمولاً با قطرهای 10 میلی متر، 12 میلی متر، 16 میلی متر، 20 میلی متر، 25 میلی متر، 32 میلی متر، 40 میلی متر و 50 میلی متر هستند. البته تعیین سایز میلگرد آجدار به دلیل وجود آج ها، به مراتب سخت تر از تعیین سایز میلگرد ساده می باشد. همچنین امکان ایجاد خطا نیز در آن بیشتر است.

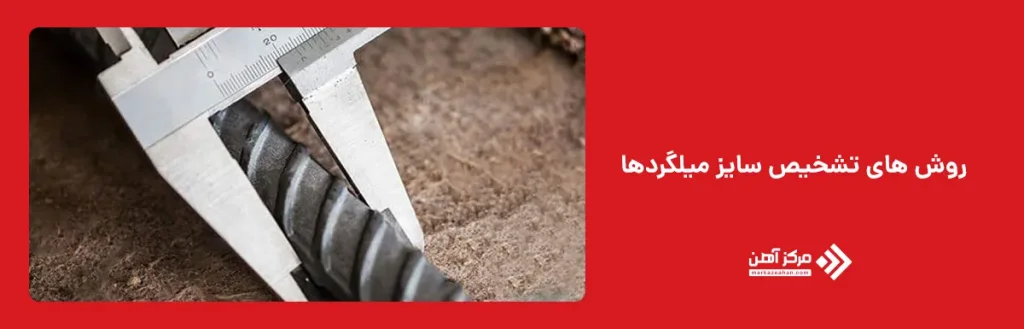

روشهای تشخیص سایز میلگردها
سایز میلگرد با مشخصات ظاهری از جمله طول، قطر و وزن آن مشخص می شود. قیمت میلگردها با سایزهای مختلف نیز متفاوت است. به طور تقریبی میلگردها با قطری در بازهای بین 6 تا 32 میلی متر و حدودا طول 12 متر تولید می شوند. با این حال، افرادی که به میلگرد با طول کوتاه تر نیاز دارند، باید آن را به صورت سفارشی و کلاف خریداری کنند. تعیین سایز میلگرد به روش های مختلف انجام می شود.
- استفاده از شابلون میلگرد
با استفاده از شابلون میلگرد میتوان به راحتی سایز میلگردها را اندازه گیری کرد. اغلب مهندسین ناظر، شابلون های آماده ای دارند که از آن برای تشخیص سایز میلگردهای متفاوت استفاده می کنند. این شابلون ها معمولاً از فیلم رادیولوژی، روبان یا ورق نازک کانال کولر ساخته می شوند.
- استفاده از گیج اندازهگیری سایز میلگرد
در صورتی که شابلون اندازه گیری سایز میلگرد از جنس فولاد ضد زنگ ساخته شده باشد، به آن گیج اندازه گیری میلگرد گفته می شود. این ابزار برای تعیین سایز میلگردهای آجدار با قطر بین 12 تا 28 میلی متر مورد استفاده قرار می گیرد. از مزیت های این ابزار علاوه بر کارکرد راحت می توان به افزایش دقت در تعیین سایز میلگرد اشاره کرد.
- تشخیص سایز میلگرد با کنترل چشمی
مهندسان ناظر باتجربه که در طول چند سال با سایزهای مختلف میلگردها سر و کار داشته اند، به راحتی می توانند با کنترل چشمی اندازه میلگرد موردنظر را مشخص کنند. این روش به عنوان یک روش متداول برای اندازه گیری سایز میلگرد شناخته شده است. اما این نکته باید قابل توجه مهندسین مبتدی باشد که آن ها به راحتی نمی توانند از این روش سایز میلگرد را تشخیص دهند. همچنین روش کنترل چشمی برای تعیین سایز میلگردهای موجود در کارخانه نیز کارآمد نخواهد بود. زیرا میلگردها با اختلاف سایز خیلی کم در کنار هم قرار می گیرند. به همین دلیل، در تشخیص سایز میلگرد از طریق کنترل چشمی احتمال خطای چشمی وجود دارد. همچنین در آیین نامه ها نیز اجازه تشخیص سایز از طریق کنترل چشمی داده نمی شود.
- تعیین سایز میلگرد از طریق وزن کردن آن با استفاده از ترازو

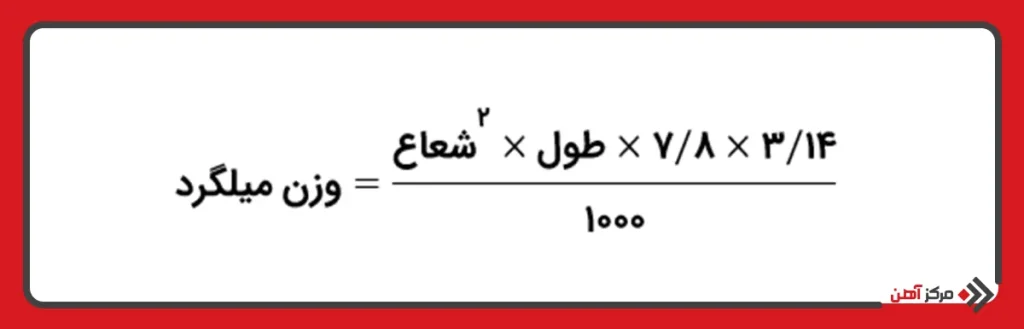

تعیین سایز میلگرد از طریق وزن کردن آن با استفاده از ترازو در مقایسه با کنترل چشمی، دقت بیشتری دارد. در این روش ابتدا وزن میلگردهای ساده و آجدار با طول های مختلف، با استفاده از ترازو اندازه گیری میشود. سپس با داشتن وزن میلگرد، قطر آن را از طریق فرمول زیر محاسبه می کنند. البته این روش برای تعیین سایز میلگردهای بسته شده کارایی نخواهد داشت.
- تعیین سایز میلگرد با کولیس
کولیس (calipers) یک ابزار مهندسی بوده که برای تشخیص سایز میلگرد در کارگاه مورد استفاده قرار می گیرد. معمولا سایز میلگرد با استفاده از کولیس، با دقت بالایی مشخص می شود. برای تعیین سایز میلگردهای آجدار با کولیس لازم است با توجه به نوع آج به کار رفته، سه قطر از جمله قطر اسمی، قطر زمینه و قطر حارجی اندازه گیری شود.
- تعیین سایز میلگرد با استفاده از انگشتان دست
به طور معمول این روش برای مهندسین با تجربه که زیاد با میلگردهای مختلف کارکرده اند و اندازه بند انگشتان خود را از قبل می دانند، مناسب است. بنابراین آن ها با گذاشتن بند انگشت خود روی میلگرد، به راحتی می توانند سایز میلگرد مورد نظر را تشخیص دهند. تعیین سایز میلگرد با استفاده از انگشتان دست به دلیل استفاده نکردن از هیچ ابزار خاصی، به عنوان یک روش متداول در اندازه گیری سایز میلگردها به حساب می آید. اما این نکته لازم به ذکر است که در تشخیص سایز میلگرد ۱۸ و ۲۰ به وسیله انگشتان دست امکان بروز خطا وجود دارد. زیرا این دو سایز، تفاوت اندکی با یکدیگر دارند.
- تعیین سایز میلگرد با استفاده از ریسمان یا آچار فرانسه
معمولا در پروژه های ساختمان سازی، ریسمان بنایی به راحتی پیدا می شود و از آن می توان برای تعیین سایز میلگرد استفاده کرد. در این روش ابتدا لازم است ریسمان به دور میلگرد مورد نظر پیچیده شود و پس از آن با اندازه گیری ریسمان، محیط میلگرد به دست می آید. در نهایت با استفاده از محیط میلگرد، قطر آن نیز محاسبه می شود. همچنین این روش را می توان با کمک آچار فرانسه مدرج نیز انجام داد.
اهمیت تشخیص سایز میلگرد
با اندازه گیری قطر میلگردها و کنترل سایز و ضخامت آن ها می توان برای کاربردهای مختلف در ساختمان سازی، میلگرد مناسب را انتخاب کرد. این امر از بروز مشکل حین ساخت و ساز جلوگیری می کند. در حقیقت، تعیین سایز میلگردها، کار دشواری نیست و به ابزار پیچیده ای نیاز ندارد. اما در صورت استفاده از میلگرد با سایز نامناسب، امکان بروز خسارت های جبران ناپذیری وجود دارد.
عامل دیگری که تعیین سایز میلگرد را مهم کرده است، تأثیر مستقیم سایز این محصول بر هزینه های ساختمان سازی می باشد. بنابراین تشخیص دادن سایز میلگرد نه تنها برای جلوگیری از بروز مشکلات، بلکه برای صرفه جویی در هزینه ها نیز مؤثر است. برای مشاهده قیمت آهن به سایت مرکزآهن مراجعه کنید.
تفاوت سایز میلگرد در استانداردهای مختلف
تفاوت سایز میلگرد در استانداردهای مختلف به نحوه تعریف ابعاد میلگرد، روش نام گذاری و تلرانس های مجاز تولید مربوط می شود. در برخی استانداردها مانند DIN و ISIRI، سایز میلگرد بر اساس قطر اسمی تعیین می شود، در حالی که در استاندارد ASTM، شماره میلگرد (Bar Number) مبنای معرفی سایزهای میلگرد است. این تفاوت باعث می شود تشخیص سایز میلگرد در پروژه های بین المللی اهمیت بیشتری پیدا کند، زیرا اندازه میلگرد با وجود شباهت ظاهری، ممکن است اختلاف جزئی داشته باشد. همچنین انواع سایز میلگرد در هر استاندارد دارای محدوده مشخصی هستند و بزرگترین سایز میلگرد نیز بسته به استاندارد مورد استفاده متفاوت تعریف می شود. آشنایی با این تفاوت ها، انتخاب صحیح سایز های میلگرد متناسب با نقشه و الزامات فنی را امکان پذیر می کند.
میلگردها، پروفیلهای فولادی هستند که در دو نوع ساده و آجدار با قطرهای متفاوت در بازه بین 6 تا 40 میلیمتر تولید و به بازار عرضه میگردند. از میلگردها معمولا در ساختمانسازی برای افزایش مقاومت و استحکام بنا استفاده میشود. منظور از سایز میلگرد، همان قطر آن میباشد. اگر چه تشخیص سایز میلگرد کار بسیار سادهای میباشد، اما از اهمیت بالایی برخوردار است.
سوالات متدوال
دقیق ترین روش برای تشخیص سایز میلگرد استفاده از کولیس یا گیج استاندارد است که قطر میلگرد و ابعاد میلگرد را با دقت بالا مشخص می کند. این روش برای تمام سایزهای میلگرد به ویژه میلگردهای آجدار قابل اعتماد است.
اندازه گیری قطر میلگرد با خطکش دقت بالایی ندارد و فقط تخمینی از اندازه میلگرد ارائه می دهد. برای تشخیص دقیق سایز میلگرد ها، ابزارهای دقیق تری نسبت به خطکش توصیه می شود.
با وزن کردن میلگرد و مقایسه وزن به دست آمده با جدول استاندارد انواع سایز میلگرد، می توان سایز میلگرد را محاسبه کرد. این روش برای بررسی تطابق سایز میلگردها با استاندارد بسیار کاربردی است.
قطر اسمی عدد درج شده برای شماره میلگرد است، اما قطر واقعی شامل برجستگی آج ها می شود. به همین دلیل در میلگردهای آجدار، اندازه میلگرد واقعی کمی بزرگ تر از مقدار اسمی است.
در پروژه های کارگاهی، افراد با تجربه می توانند با مقایسه چشمی و استفاده از بند انگشت، تشخیص سایز میلگرد را به صورت تقریبی انجام دهند. این روش برای تفکیک سایز های میلگرد نزدیک به هم دقت محدودی دارد.
به طور کلی سایز میلگرد طبق استاندارد ثابت است، اما تلرانس های تولید باعث اختلاف جزئی در ابعاد میلگرد می شود. این اختلاف در تمام سایزهای میلگرد از کوچک تا بزرگترین سایز میلگرد ممکن است دیده شود.
برای اطمینان از استاندارد بودن سایز میلگرد ها، باید وزن، قطر میلگرد و پلاک مشخصات را با جدول مرجع تطبیق داد. این کار دقیق ترین راه برای تأیید تشخیص سایز میلگرد و صحت اندازه میلگرد است.
