اسکوپ ناودانی لندنی چیست و چه کاربردی دارد؟

اسکوپ ناودانی لندنی نوعی بست یا نگهدارنده فلزی است که برای مهار و ثابت نگه داشتن ناودان لندنی در لبه سقف های شیروانی استفاده می شود. ناودان لندنی یا آبرو گرد، مسیر جمع آوری و انتقال آب باران و برف از سطح سقف است و برای اینکه در طول کار دچار افتادگی، جابه جایی یا تغییر شیب نشود، باید با بست هایی متناسب با فرم و اندازه آن به زیرسازی متصل شود. اسکوپ با دربر گرفتن یا تکیه دادن به بدنه آبرو، وزن خود ناودان و بخشی از بار ناشی از آب را به سازه نگهدارنده منتقل می کند. این قطعات معمولا فلزی هستند و در بازار در مدل ها و اندازه های متفاوت عرضه می شوند. در برآورد هزینه اجرای سقف نیز علاوه بر قیمت ورق و متعلقات، نوسان قیمت آهن کیلویی می تواند بر هزینه بست ها و اجزای فلزی زیرسازی اثر بگذارد.

کاربرد اسکوپ زمانی اهمیت بیشتری پیدا می کند که ناودان لندنی در امتداد لبه سقف شیبدار نصب شده و باید شیب مشخصی را تا محل خروج آب حفظ کند. شکل منحنی ناودان لندنی باعث می شود بست نیز متناسب با مقطع آبرو انتخاب شود تا تماس مناسبی ایجاد کند و مانع حرکت آن در اثر بارندگی، باد یا وزن تجمعی آب شود. جنس، ضخامت، ابعاد و نوع پوشش اسکوپ باید با شرایط رطوبتی محیط و اندازه ناودان هماهنگ باشد؛ به ویژه در مناطق پربارش، استفاده از قطعه مقاوم در برابر خوردگی اهمیت بیشتری دارد. هنگام برآورد قیمت ناودانی نیز بهتر است هزینه بست، اتصالات و نصب جداگانه دیده شود، زیرا عملکرد مناسب سیستم فقط به خود آبرو وابسته نیست. در ادامه مقاله مرکزآهن، مشخصات، انواع پایه کوتاه، پایه بلند، خطی و منحنی و روش نصب اسکوپ ناودانی لندنی بررسی می شود.

اسکوپ ناودانی لندنی چیست؟

اسکوپ ناودانی لندنی قطعه ای نگهدارنده است که برای ثابت کردن آبرو یا ناودان لندنی در امتداد لبه سقف شیبدار به کار می رود. برای درک بهتر نقش این قطعه، ابتدا باید بدانیم ناودانی چیست؛ در این کاربرد منظور از ناودانی، آبرویی است که آب باران و برف را از سطح شیروانی جمع کرده و به مسیر تخلیه هدایت می کند. نوع لندنی معمولا مقطعی خمیده یا نیمه گرد دارد و در منابع فنی با عنوان آبروی لندنی یا آبروی گرد نیز شناخته می شود. اسکوپ متناسب با فرم این مقطع ساخته می شود تا بدنه آبرو روی آن تکیه کند و وزن ناودان، آب جاری و بارهای اجرایی به زیرسازی سقف منتقل شوند. فهرست بهای ابنیه نیز آبروی لندنی گالوانیزه را همراه با وسایل و لوازم نصب به عنوان یک سیستم اجرایی مشخص معرفی می کند.

در اجرای ناودانی پشت بام، اسکوپ ها در طول مسیر و با فاصله های مشخص نصب می شوند تا ناودان شکل، تراز و شیب لازم برای تخلیه آب را حفظ کند. اگر بست ها ضعیف، نامتناسب با مقطع یا با فاصله زیاد نصب شوند، احتمال افتادگی، تغییر شیب و تجمع آب افزایش پیدا می کند. در برخی روش های اجرای آبروی لندنی، ابتدا نگهدارنده های ابتدا و انتهای مسیر نصب شده و سپس با ریسمان کشی، موقعیت سایر بست ها تعیین می شود؛ پس از آن لبه آبرو به تسمه یا نگهدارنده متصل می شود. بنابراین اسکوپ ناودانی لندنی را باید بخشی از سیستم نصب آبرو دانست، نه خود ناودان؛ قطعه ای که وظیفه اصلی آن نگهداری و تثبیت مسیر هدایت آب در لبه سقف است.

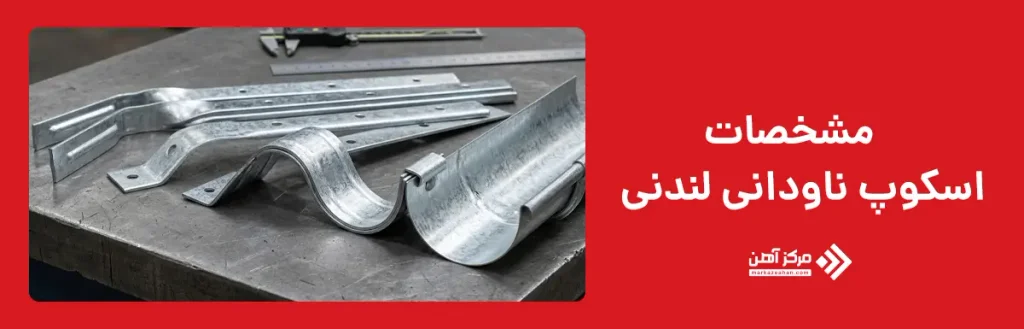

مشخصات اسکوپ ناودانی لندنی

مشخصات اسکوپ ناودانی لندنی باید با ابعاد و فرم آبروی مورد استفاده هماهنگ باشد؛ زیرا وظیفه اصلی این قطعه، نگهداری یکنواخت ناودان و انتقال بار آن به زیرسازی است. این اسکوپ ها معمولا از فولاد ساخته می شوند و برای افزایش مقاومت در برابر رطوبت می توانند به صورت گالوانیزه، رنگ شده یا دارای پوشش محافظ عرضه شوند. شکل بخش نگهدارنده نیز متناسب با مقطع نیمه گرد آبروی لندنی طراحی می شود تا ناودان به درستی روی بست قرار گیرد. در بازار ایران، بست های ناودانی در مدل های مختلف و سایزهایی مانند 12، 15، 20، 22، 25 و 30 عرضه می شوند، اما این اعداد را نباید بدون بررسی ابعاد واقعی آبرو به عنوان استاندارد ثابت تمام تولیدکنندگان در نظر گرفت. هنگام انتخاب اسکوپ برای ناودانی شیروانی، عرض آبرو، وزن ورق و شرایط بارندگی نیز باید بررسی شوند.

طول پایه، ضخامت ورق یا تسمه، محل سوراخ های اتصال و نوع پوشش از دیگر مشخصات موثر هستند. مدل پایه بلند امکان اتصال در فاصله بیشتری از محل قرارگیری آبرو را ایجاد می کند، در حالی که پایه کوتاه برای زیرسازی های نزدیک تر مناسب است. در نمونه های استاندارد بین المللی آبروی نیمه گرد نیز بست ها از فولاد گالوانیزه یا فولاد با پوشش رنگ تولید می شوند و ضخامت و ظرفیت آنها متناسب با اندازه ناودان و شرایط بار تعیین می شود. برای نمونه، برخی بست های نیمه گرد تجاری از فولاد گالوانیزه با ضخامت حدود 5 میلی متر ساخته می شوند. بنابراین مشخصات نهایی اسکوپ باید بر اساس سیستم واقعی آبرو و زیرسازی پروژه انتخاب شود.

انواع اسکوپ ناودانی لندنی

اگر بعد از شناخت این موضوع که اسکوپ ناودانی لندنی چیست بخواهیم مدل مناسب را انتخاب کنیم، باید به فرم ناودان، فاصله محل نصب تا زیرسازی و نحوه اتصال توجه داشته باشیم. در بازار آهن، اسکوپ یا بست ناودانی معمولا در مدل های پایه کوتاه، پایه بلند، خطی و منحنی عرضه می شود و برخی فروشندگان آنها را در سایزهایی مانند 12، 15، 20، 22، 25 و 30 ارائه می کنند. این اعداد می توانند به ابعاد یا اندازه اسکوپ در سیستم فروش هر تولیدکننده اشاره داشته باشند و بهتر است پیش از خرید با ابعاد واقعی آبرو تطبیق داده شوند. مدل پایه کوتاه برای شرایطی مناسب است که فاصله ناودان تا محل اتصال کم باشد، در حالی که پایه بلند امکان نصب در فاصله بیشتر از زیرسازی را فراهم می کند.

مدل خطی بیشتر ساختاری مستقیم دارد و برای موقعیت هایی مناسب است که بست باید در امتداد مشخصی به زیرسازی متصل شود. اسکوپ منحنی نیز متناسب با فرم گرد یا نیمه گرد آبروی لندنی طراحی می شود تا تماس بیشتری با بدنه ناودان ایجاد کند و آن را بهتر مهار کند. انتخاب میان این مدل ها فقط به ظاهر بست وابسته نیست؛ وزن ناودان، حجم آب عبوری، جنس زیرسازی، شرایط آب و هوایی و فاصله بست ها نیز اهمیت دارند. در نتیجه، انواع اسکوپ ناودانی لندنی باید بر اساس شکل آبرو و جزئیات نصب انتخاب شوند تا ناودان در طول مسیر دچار افتادگی یا تغییر شیب نشود.

اسکوپ پایه کوتاه

اسکوپ پایه کوتاه یکی از مدل های رایج اسکوپ ناودانی لندنی است که زمانی استفاده می شود که فاصله بدنه ناودان تا محل اتصال به زیرسازی کم باشد. در این مدل، قسمت نگهدارنده آبرو به یک پایه نسبتا کوتاه متصل است و همین ساختار باعث می شود ناودان نزدیک تر به لبه سقف یا عضو زیرسازی قرار گیرد. اسکوپ پایه کوتاه مانند یک تکیه گاه موضعی عمل کرده و وزن ناودان، آب جمع شده و نیروهای وارد بر مسیر آبرو را به محل اتصال منتقل می کند. بازار آهن نیز بست ناودانی را در مدل پایه کوتاه در کنار مدل های پایه بلند، خطی و منحنی عرضه می کند.

این مدل بیشتر برای سقف هایی مناسب است که زیرسازی یا پیشانی سقف در فاصله کمی از مسیر نصب آبرو قرار دارد و نیازی به امتداد بلند بست نیست. هنگام انتخاب اسکوپ پایه کوتاه باید عرض و فرم ناودان، ضخامت ورق، محل پیچ یا اتصال، مقاومت بست و شرایط محیطی بررسی شود. در مناطق مرطوب یا پربارش، استفاده از فولاد گالوانیزه یا پوشش مناسب اهمیت بیشتری دارد تا احتمال خوردگی کاهش پیدا کند. همچنین تمام اسکوپ ها باید در یک امتداد و با شیب مناسب نصب شوند تا آب بدون ایجاد ماندگی به سمت خروجی حرکت کند. مزیت اصلی پایه کوتاه، ساختار جمع و جور و اتصال نزدیک به زیرسازی است؛ اما اگر فاصله آبرو تا محل مهار زیاد باشد، استفاده از مدل پایه بلند معمولا انتخاب مناسب تری خواهد بود.

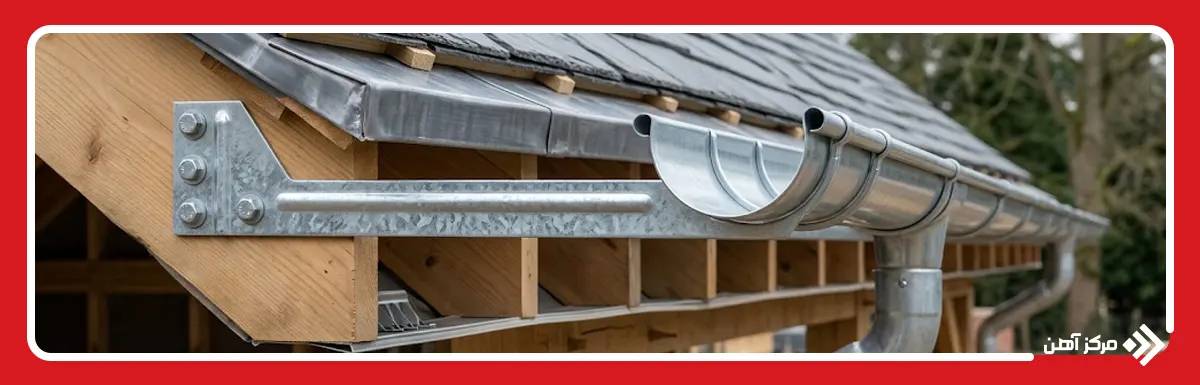

اسکوپ پایه بلند

اسکوپ پایه بلند یکی از مدل های اسکوپ ناودانی لندنی است که برای شرایطی به کار می رود که فاصله بین محل قرارگیری آبرو و نقطه اتصال به زیرسازی بیشتر باشد. پایه کشیده تر این مدل اجازه می دهد بست از لبه سقف یا عضو سازه ای عقب تر مهار شود و در عین حال ناودان در موقعیت صحیح خود باقی بماند. اگر بخواهیم در ادامه پاسخ دهیم اسکوپ ناودانی لندنی چیست و چرا مدل پایه بلند اهمیت دارد، باید گفت این نوع اسکوپ در واقع نقش یک بازوی نگهدارنده را ایفا می کند که وزن آبرو و آب عبوری را به بخش مطمئن تری از زیرسازی منتقل می کند. این ویژگی در سقف هایی که پیشانی، خرپا یا عضو اتصال در فاصله بیشتری از لبه آبرو قرار دارد، کاربرد بیشتری پیدا می کند.

در انتخاب اسکوپ پایه بلند، طول پایه نباید صرفا بر اساس ظاهر یا فاصله تقریبی انتخاب شود. هرچه پایه بلندتر باشد، نیروی خمشی وارد بر بست افزایش پیدا می کند و در نتیجه ضخامت، جنس، محل پیچ ها و نحوه مهار اهمیت بیشتری دارند. اگر بست ضعیف باشد یا فقط با یک اتصال نامطمئن نصب شود، امکان تغییر شکل پایه و افتادگی ناودان وجود دارد. در محیط های مرطوب، گالوانیزه بودن یا داشتن پوشش مقاوم در برابر خوردگی نیز اهمیت زیادی دارد. اسکوپ های پایه بلند باید در امتداد مسیر با شیب یکنواخت نصب شوند تا آب به سمت خروجی هدایت شود. بنابراین مزیت اصلی این مدل، امکان جبران فاصله بیشتر بین ناودان و زیرسازی است، اما در مقابل به مهار دقیق تر و انتخاب مقطع مقاوم تر نیاز دارد.

اسکوپ خطی

اسکوپ خطی یکی از انواع اسکوپ ناودانی لندنی است که فرم نگهدارنده آن نسبت به مدل های منحنی ساده تر و مستقیم تر طراحی می شود. این مدل بیشتر در شرایطی استفاده می شود که مسیر اتصال به زیرسازی مشخص و بدون پیچیدگی باشد و بست بتواند ناودان را در امتداد یک خط ثابت مهار کند. اگر بخواهیم از زاویه کاربرد توضیح دهیم، اسکوپ خطی را می توان قطعه ای واسط میان آبرو و زیرسازی دانست که وظیفه دارد موقعیت ناودان را حفظ کند و از افتادگی یا جابه جایی آن جلوگیری کند. شکل مستقیم این بست امکان نصب ساده تر روی تیر، پیشانی سقف یا عضو فلزی زیرسازی را فراهم می کند و در بسیاری از پروژه ها به وسیله پیچ، پرچ یا اتصال مکانیکی مناسب ثابت می شود.

انتخاب اسکوپ خطی باید با عرض ناودان، محل اتصال و فاصله آبرو تا زیرسازی هماهنگ باشد. اگر طول بست یا ضخامت آن کمتر از مقدار مورد نیاز باشد، در اثر وزن آب یا فشار ناشی از بارندگی ممکن است تغییر شکل ایجاد شود. از طرف دیگر، افزایش بی دلیل ضخامت یا طول نیز می تواند هزینه و وزن سیستم را بالا ببرد. در مناطق مرطوب، جنس گالوانیزه یا پوشش ضد خوردگی اهمیت بیشتری دارد؛ زیرا این قطعه مستقیما در معرض رطوبت و آب باران قرار می گیرد. اسکوپ های خطی باید در امتداد مسیر با فاصله منظم نصب شوند تا شیب ناودان ثابت بماند و آب بدون ایجاد ماندگی به سمت خروجی هدایت شود. مزیت اصلی این مدل، ساختار ساده و نصب مستقیم آن است؛ اما برای ناودان هایی با فرم خمیده یا شرایطی که نیاز به درگیری بیشتر با بدنه آبرو وجود دارد، مدل منحنی می تواند انتخاب مناسب تری باشد.

اسکوپ منحنی

اسکوپ منحنی یکی از مدل های اسکوپ ناودانی لندنی است که بخش نگهدارنده آن با فرم خمیده طراحی می شود تا تماس مناسبی با بدنه گرد یا نیمه گرد آبرو داشته باشد. این ساختار باعث می شود ناودان در محل خود بهتر مهار شود و احتمال حرکت جانبی یا تغییر وضعیت آن در اثر وزن آب کاهش پیدا کند. اسکوپ منحنی مانند یک تکیه گاه فرم دار عمل می کند که بخشی از محیط آبرو را در بر می گیرد و بار آن را به زیرسازی منتقل می کند. منابع بازار نیز اسکوپ منحنی را در کنار مدل های پایه بلند، پایه کوتاه و خطی و در چند سایز مختلف عرضه می کنند.

انتخاب اسکوپ منحنی باید بر اساس شعاع، عرض و ابعاد واقعی ناودان انجام شود؛ زیرا اگر خم بست با فرم آبرو هماهنگ نباشد، تماس کامل ایجاد نمی شود و ممکن است فشار فقط در چند نقطه متمرکز شود. ضخامت قطعه، جنس فولاد، پوشش محافظ و نحوه اتصال به زیرسازی نیز اهمیت دارند. در محیط های مرطوب، استفاده از نمونه گالوانیزه یا دارای پوشش ضد خوردگی عمر قطعه را افزایش می دهد. هنگام نصب نیز تمام اسکوپ های منحنی باید در یک مسیر منظم و با شیب مورد نیاز آبرو قرار گیرند. فاصله بیش از حد میان بست ها می تواند احتمال خمش یا افتادگی ناودان را بیشتر کند. بنابراین مزیت اصلی مدل منحنی، تطابق بهتر با فرم آبروی لندنی است و زمانی انتخاب مناسبی محسوب می شود که هدف، مهار یکنواخت ناودان گرد و حفظ شکل آن در طول مسیر باشد.

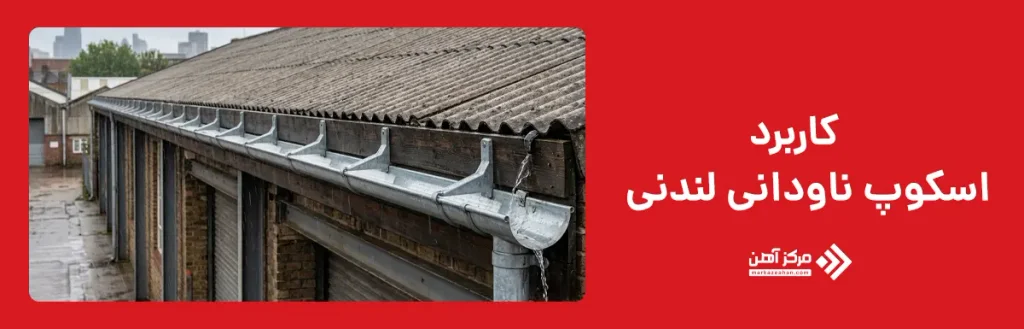

کاربرد اسکوپ ناودانی لندنی

کاربرد اصلی اسکوپ ناودانی لندنی، نگهداری و تثبیت آبرو در امتداد لبه سقف شیبدار است تا مسیر جمع آوری آب باران و برف در طول زمان تغییر شکل ندهد. این بست ها در ساختمان های مسکونی، ویلاها، کارگاه ها، انبارها، سالن ها و برخی سوله هایی که از آبروی لندنی یا نیمه گرد استفاده می کنند کاربرد دارند. آبروی لندنی وظیفه دارد آب سطح سقف را جمع کرده و به سمت خروجی یا لوله تخلیه هدایت کند؛ بنابراین اگر تکیه گاه های آن ضعیف یا نامنظم باشند، احتمال افتادگی، تغییر شیب و ماندن آب افزایش پیدا می کند. اسکوپ ناودانی لندنی با ایجاد نقاط نگهدارنده در طول مسیر، وزن خود آبرو و بار ناشی از آب جاری را به زیرسازی منتقل می کند و به حفظ فرم و موقعیت آن کمک می کند. ناودان لندنی نیز به دلیل فرم منحنی، بیشتر در سقف های شیبدار برای انتقال آب باران و برف به کار می رود.

کاربرد این بست فقط به نگهداری وزن آبرو محدود نیست. اسکوپ ها در زمان نصب به عنوان مبنایی برای تنظیم امتداد و شیب ناودان نیز عمل می کنند؛ به همین دلیل ابتدا نقاط ابتدا و انتهای مسیر مشخص شده و سپس سایر بست ها در امتداد آن نصب می شوند. در اجرای آبروی لندنی، ریسمان کشی میان نگهدارنده های ابتدا و انتها می تواند محل نصب سایر بست ها را مشخص کند و در پایان آبرو به تسمه یا نگهدارنده متصل می شود. در نتیجه، پاسخ کاربردی به این سوال که اسکوپ ناودانی لندنی چیست، این است که این قطعه رابط میان آبرو و زیرسازی است و وظیفه آن حفظ پایداری، تراز و شیب مناسب مسیر تخلیه آب است.

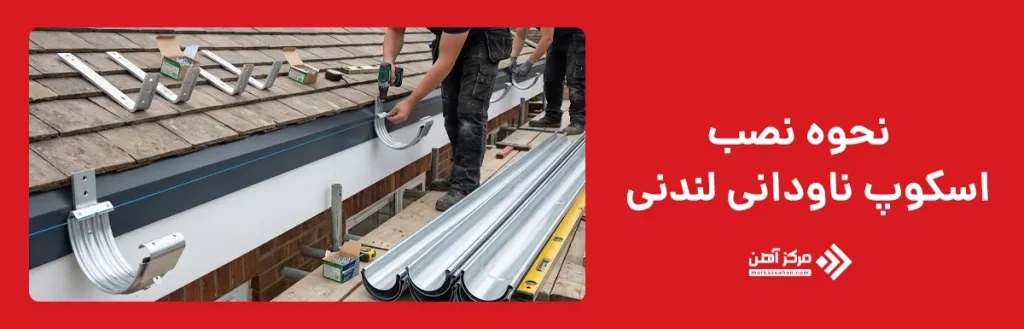

نحوه نصب اسکوپ ناودانی لندنی

نحوه نصب اسکوپ ناودانی لندنی با مشخص کردن مسیر آبرو و محل تخلیه آغاز می شود. ابتدا باید ارتفاع ابتدا و انتهای مسیر تعیین شود تا شیب لازم برای حرکت آب به سمت خروجی ایجاد شود. سپس اسکوپ ابتدا و انتهای مسیر به عضو مقاوم زیرسازی مانند پروفیل، پیشانی سقف یا عضو فلزی مناسب متصل می شوند. در اجرای آبروی لندنی روی سوله نیز یکی از روش های رایج این است که نگهدارنده های ابتدا و انتها روی پروفیل کناری نصب شوند و میان آنها ریسمان کشی شود تا امتداد نصب سایر بست ها مشخص شود. پس از تعیین خط، اسکوپ های میانی در امتداد ریسمان و با فاصله متناسب با وزن، ابعاد آبرو و شرایط پروژه نصب می شوند.

پس از تثبیت بست ها، ناودان روی اسکوپ ها قرار می گیرد و لبه آن با پیچ و مهره یا اتصال مناسب به نگهدارنده مهار می شود. در این مرحله باید کنترل شود که آبرو روی تمام اسکوپ ها تکیه یکنواخت داشته باشد و در هیچ بخش دچار پیچش یا افتادگی نشده باشد. اگر هنوز این سوال مطرح است که اسکوپ ناودانی لندنی چیست، در مرحله نصب نقش آن کاملا مشخص می شود: این قطعه تکیه گاهی است که هم موقعیت آبرو را حفظ می کند و هم شیب آن را تا محل تخلیه ثابت نگه می دارد. در پایان، مسیر آبرو از نظر شیب، استحکام اتصالات، آب بندی درزها و تخلیه بدون ماندگی آب بازبینی می شود. منابع اجرایی نیز کنترل شیب ناودان در پایان نصب را ضروری می دانند.

اسکوپ ناودانی لندنی یکی از اجزای مهم در نصب و تثبیت آبروی لندنی در سقف های شیبدار است و وظیفه دارد وزن ناودان و آب عبوری را به زیرسازی منتقل کند. اگر بخواهیم بدانیم اسکوپ ناودانی لندنی چیست، باید آن را نوعی بست نگهدارنده بدانیم که در مدل های پایه کوتاه، پایه بلند، خطی و منحنی تولید می شود و انتخاب آن به شکل آبرو، فاصله تا زیرسازی و شرایط نصب بستگی دارد. جنس، ضخامت، پوشش ضد خوردگی و فاصله نصب اسکوپ ها نیز بر دوام سیستم تاثیر مستقیم دارند. در زمان نصب باید شیب مناسب آبرو، استحکام اتصالات و تکیه یکنواخت ناودان روی بست ها کنترل شود. انتخاب صحیح اسکوپ باعث کاهش احتمال افتادگی، تغییر شیب و تجمع آب شده و عملکرد مسیر تخلیه آب سقف را در بلندمدت حفظ می کند.
