ناودانی مشبک چیست و چه کاربردی دارد؟

ناودانی مشبک یکی از مقاطع فولادی کاربردی است که به دلیل وجود سوراخ ها یا شیارهای منظم روی بدنه، امکان اتصال سریع، نصب پیچ و مهره ای و تنظیم موقعیت تجهیزات را فراهم می کند. این محصول در ساخت قفسه های فلزی، سازه های سبک، ساپورت لوله و کابل و تجهیزات صنعتی کاربرد دارد و به کاهش نیاز به سوراخکاری در محل پروژه کمک می کند. جنس فولاد، ضخامت، ابعاد مقطع، نوع پوشش و الگوی سوراخ ها از مهم ترین عوامل موثر بر عملکرد این محصول هستند و تغییرات قیمت آهن نیز می تواند هزینه تولید و تامین آن را تحت تاثیر قرار دهد. در ادامه با ساختار، مشخصات، انواع، کاربردها، روش تولید و مزایا و معایب ناودانی مشبک آشنا می شویم.

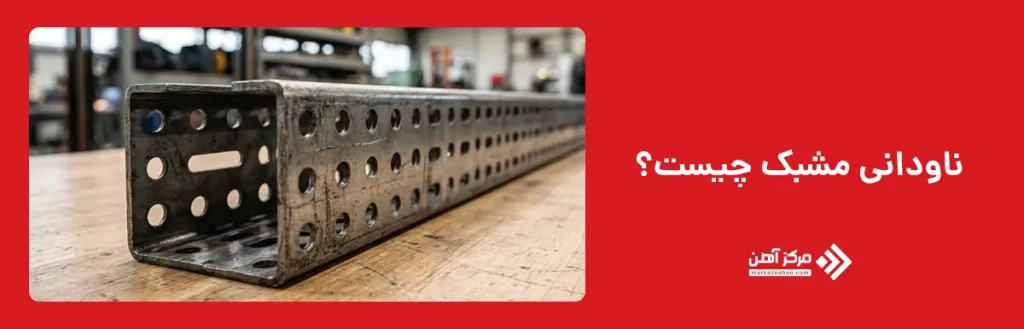

ناودانی مشبک چیست؟

ناودانی مشبک یا کانال سوراخ دار، نوعی پروفیل فلزی است که روی جان آن سوراخ های گرد، کشیده یا الگوهای مشخصی ایجاد می شود. برای درک بهتر ساختار این محصول، ابتدا باید بدانیم ناودانی چیست؛ ناودانی به طور کلی مقطعی متشکل از یک جان و دو بال است که در مدل مشبک، سوراخ های تعبیه شده روی بدنه امکان اتصال پیچ، بست، میل رزوه و سایر متعلقات را فراهم می کنند. این ویژگی باعث می شود محل اتصال تجهیزات بدون نیاز به سوراخکاری گسترده قابل تنظیم باشد.

ابعاد، ضخامت، وزن، جنس ورق، نوع پوشش و شکل سوراخ ها از عواملی هستند که هم بر عملکرد و هم بر قیمت ناودانی مشبک تاثیر می گذارند. به همین دلیل نمی توان تمام مدل های این محصول را تنها بر اساس طول شاخه یا ظاهر مقایسه کرد. برای انتخاب مناسب باید مشخصات فنی محصول، میزان بار وارد شده و شرایط محیطی محل نصب نیز مورد توجه قرار گیرند.

از نظر وزن و ضخامت نیز نمونه های مختلفی از این مقطع تولید می شوند و آشنایی با تفاوت ناودانی سبک و سنگین می تواند در انتخاب محصول مناسب اهمیت داشته باشد. مقاطع دارای ضخامت و وزن بیشتر معمولا برای شرایطی انتخاب می شوند که ظرفیت بالاتری مورد نیاز است، اما در ناودانی مشبک باید تاثیر سوراخ ها، طول دهانه و نوع اتصال نیز در محاسبه ظرفیت باربری در نظر گرفته شود. وجود شیارهای متعدد باعث شده این محصول در پروژه های ساختمانی و تاسیساتی انعطاف بالایی داشته باشد. با بررسی کاربرد ناودانی در ساختمان سازی می توان استفاده از این مقطع را در اجرای فریم ها، زیرسازی ها، ساپورت تجهیزات، نگهداری لوله ها و کابل ها و برخی سازه های سبک مشاهده کرد. در نوع مشبک، امکان تغییر محل بست و اتصال روی پروفیل باعث می شود نصب تجهیزات سریع تر انجام شود و اصلاح موقعیت آنها نیز ساده تر باشد.

مشخصات ناودانی مشبک چیست؟

مشخصات ناودانی مشبک بر اساس نوع کاربرد، طراحی سازنده و ظرفیت مورد نیاز تعیین می شود و معمولا در مقاطع C شکل یا U شکل تولید می شود. برخی مدل ها دارای لبه های برگشته هستند که علاوه بر افزایش سختی، امکان استفاده از مهره ها و اتصالات کانالی را فراهم می کنند. ضخامت ورق نیز بر وزن، سطح مقطع و ظرفیت باربری تاثیر دارد و باید با توجه به دیتاشیت محصول انتخاب شود. شکل و آرایش سوراخ ها از دیگر مشخصات مهم ناودانی مشبک است و می تواند به صورت گرد، کشیده یا ترکیبی باشد. شیارهای کشیده امکان حرکت محدود پیچ یا میل رزوه و تنظیم دقیق محل اتصال را فراهم می کنند. برندهایی مانند Eaton، Sikla و Atkore نیز کانال هایی با ضخامت، ارتفاع و الگوی سوراخ متفاوت عرضه می کنند. در زمان خرید ناودانی آهن مشبک، موارد زیر باید در مشخصات فنی بررسی شوند:

مشخصه	اهمیت در انتخاب
عرض و ارتفاع مقطع	تعیین کننده هندسه، فضای نصب و بخشی از ظرفیت مقطع
ضخامت ورق	موثر بر وزن، سختی و ظرفیت تحمل بار
طول شاخه	موثر بر تعداد اتصال ها، پرت برش و حمل
شکل سوراخ یا شیار	تعیین کننده نوع پیچ و میزان امکان تنظیم اتصال
فاصله سوراخ ها	موثر بر انعطاف مونتاژ و محل نصب متعلقات
جنس فولاد	موثر بر خواص مکانیکی و شکل پذیری
نوع پوشش	موثر بر مقاومت در برابر خوردگی
وزن واحد طول	برای برآورد مصرف فولاد و بار مرده اهمیت دارد
ظرفیت بار	باید مطابق جدول بار محصول و شرایط تکیه گاهی کنترل شود
نوع اتصال	باید با مهره، پیچ، بست و سایر اجزای سیستم سازگار باشد

علاوه بر مشخصات ذکر شده در جدول، ظرفیت باربری ناودانی مشبک را نباید تنها بر اساس ظاهر، ابعاد یا ضخامت آن تعیین کرد. سوراخ ها بخشی از سطح مقطع را کاهش می دهند و عواملی مانند نوع بارگذاری، طول آزاد، جهت قرارگیری مقطع و نحوه اتصال نیز بر عملکرد آن تاثیر دارند. برخی تولیدکنندگان برای هر مدل اطلاعاتی مانند ممان اینرسی، مدول مقطع، سطح مقطع و ظرفیت مجاز بار ارائه می کنند. به همین دلیل، در پروژه های حساس بهتر است مشخصات فنی محصول با محاسبات طراح سازه یا تاسیسات تطبیق داده شود.

انواع ناودانی مشبک کدامند؟

ناودانی مشبک بر اساس جنس فولاد، نوع پوشش، شکل مقطع، ضخامت، نوع سوراخ کاری و ظرفیت بار دسته بندی می شود. رایج ترین تقسیم بندی بازار، شامل نمونه های گالوانیزه و فولادی ساده است. هر دو نوع پایه فولادی دارند و تفاوت اصلی آنها به وجود پوشش محافظ روی سطح محصول مربوط می شود. انتخاب بین این مدل ها باید با توجه به رطوبت محیط، احتمال تماس با مواد خورنده، شرایط نصب، عمر مورد انتظار و نیاز به رنگ آمیزی انجام شود. در محیط های خشک، فولاد ساده با پوشش مناسب کاربرد دارد؛ اما برای فضاهای مرطوب یا پروژه های کم نیاز به نگهداری، ناودانی گالوانیزه گزینه مناسب تری است.

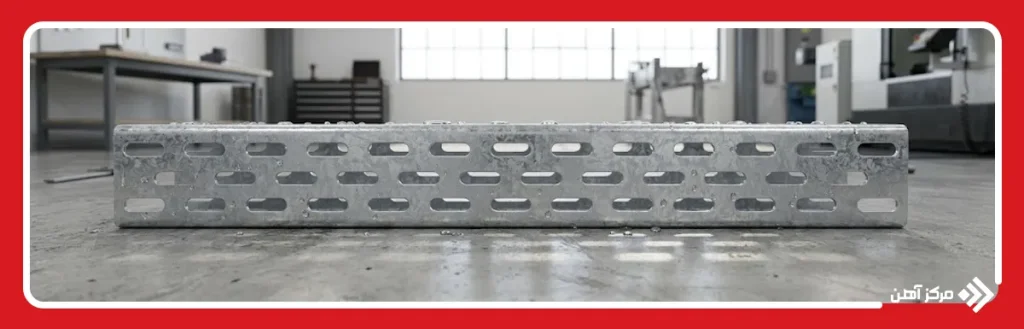

ناودانی مشبک گالوانیزه

ناودانی مشبک گالوانیزه با پوشش روی تولید می شود تا مقاومت فولاد در برابر رطوبت و خوردگی افزایش یابد، اما کاملا ضدزنگ نیست. این محصول به دو روش پیش گالوانیزه و گالوانیزه گرم پس از ساخت تولید می شود که تفاوت آنها در زمان اجرای پوشش است. استاندارد ASTM A653/A653M ورق های فولادی دارای پوشش روی به روش غوطه وری گرم پیوسته را پوشش می دهد. انتخاب نوع و ضخامت پوشش باید بر اساس میزان رطوبت و شرایط محیطی انجام شود، زیرا برخی پوشش ها فقط برای فضاهای داخلی خشک مناسب هستند. برای انتخاب دقیق، بررسی مشخصات فنی سازنده ضروری است و محصولات Hilti نیز بر اساس نوع پوشش، شرایط محیطی مجاز متفاوتی دارند.

ناودانی مشبک فولادی

ناودانی مشبک فولادی معمولا از فولاد کربنی ساده ساخته می شود و ممکن است به صورت خام، روغنی، رنگ شده یا دارای پوشش محافظ عرضه شود. هنگام سفارش، نوع سطح و میزان مقاومت در برابر خوردگی را به طور دقیق بررسی کنید. این محصول برای محیط های خشک، سازه های داخلی، تجهیزات کارگاهی و پروژه هایی که امکان رنگ آمیزی یا پوشش دهی اختصاصی دارند، گزینه ای اقتصادی است. با این حال، فولاد بدون پوشش در برابر آب و رطوبت آسیب پذیر است و در محیط های مرطوب یا صنعتی به حفاظت مناسب نیاز دارد. انتخاب بین فولاد ساده و گالوانیزه باید بر اساس هزینه خرید، نگهداری، تعمیر و طول عمر محصول انجام شود.

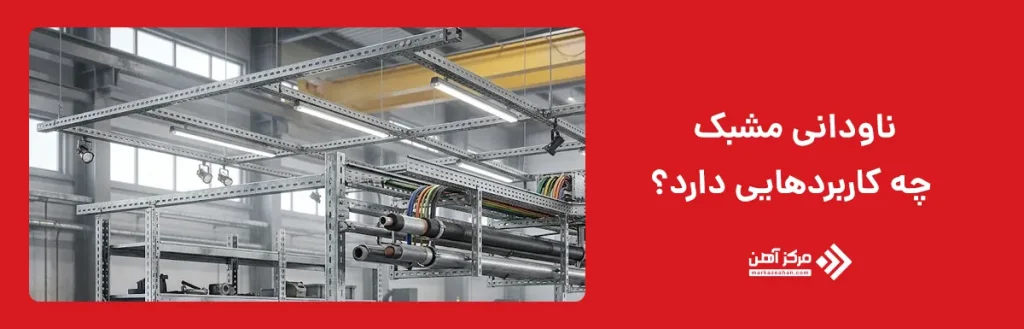

ناودانی مشبک چه کاربردهایی دارد؟

وجود سوراخ های منظم، مونتاژ پیچ و مهره ای و امکان تنظیم اتصال باعث شده ناودانی مشبک تنها به یک صنعت محدود نباشد. این مقطع می تواند به عنوان عضو یک فریم سبک، ریل نگهدارنده، ساپورت تاسیساتی یا بخشی از تجهیزات انبارداری مورد استفاده قرار گیرد. با این حال نوع و ضخامت آن باید متناسب با بار واقعی انتخاب شود و هر ناودانی سوراخ داری برای تمام کاربردها مناسب نیست. بررسی کاربرد ناودانی در ساختمان سازی نیز نشان می دهد که این مقطع در اجرای فریم های سبک، زیرسازی، ساپورت تجهیزات و نگهداری لوله ها و کابل ها نقش موثری دارد. تولیدکنندگان بین المللی سیستم های Strut از این نوع کانال برای ساپورت لوله، کاندویت برق، کانال تهویه، سینی کابل، شبکه های سقفی، رک ها و فریم بندی عمومی استفاده می کنند. این دامنه کاربرد نشان می دهد مزیت اصلی محصول، ترکیب ساختار فلزی با قابلیت مونتاژ و تنظیم سریع است.

ساخت قفسه های فلزی

یکی از شناخته شده ترین کاربردهای ناودانی مشبک، ساخت قفسه های فلزی است. وجود سوراخ های متوالی اجازه می دهد طبقات در ارتفاع های مختلف نصب شوند و در صورت تغییر نوع کالا یا ابعاد بسته ها، محل قرارگیری طبقه با باز کردن پیچ ها تغییر کند. این مزیت در انبارها، فروشگاه ها، کارگاه ها، بایگانی ها و فضاهای نگهداری تجهیزات اهمیت زیادی دارد.

در چنین سازه ای ستون های عمودی معمولا از پروفیل های مشبک تشکیل می شوند و تیرک ها، نبشی ها یا صفحات طبقات به سوراخ های آنها متصل می شوند. این ساختار امکان مونتاژ و دمونتاژ را فراهم می کند و در مقایسه با سازه ای که تمام اتصالات آن جوشکاری شده است، تغییر آرایش قفسه ساده تر خواهد بود.

البته ظرفیت قفسه به ضخامت ناودانی، عرض و ارتفاع مقطع، فاصله ستون ها، تعداد مهاربندها، کیفیت اتصال و شکل بارگذاری بستگی دارد. برای نگهداری بارهای سنگین نمی توان تنها به ظاهر پروفیل یا تعداد سوراخ ها اعتماد کرد. سازنده قفسه باید ظرفیت ستون، تیر و اتصال را به صورت مجموعه ای بررسی کند. در سیستم های حرفه ای، وجود سوراخ ها صرفا برای سهولت نصب است و ایمنی سازه باید بر اساس طراحی و ظرفیت تایید شده اجزا کنترل شود.

سازه های سبک

ناودانی مشبک در ساخت انواع فریم ها و سازه های سبک نیز استفاده می شود. میزهای صنعتی، قاب تجهیزات، استندهای فلزی، پایه دستگاه ها، زیرسازی های قابل تنظیم، قاب های نگهدارنده و سازه های موقت از جمله نمونه هایی هستند که می توانند با چنین پروفیل هایی ساخته شوند. مزیت اصلی در این کاربرد، سرعت مونتاژ و امکان اصلاح ابعاد سازه بدون نیاز به عملیات سنگین فلزکاری است.

در یک فریم پیچ و مهره ای می توان اعضا را پس از نصب جابجا کرد، ارتفاع پایه را تغییر داد یا یک عضو جدید به مجموعه اضافه کرد. این ویژگی برای کارگاه هایی که چیدمان تجهیزات آنها در طول زمان تغییر می کند مفید است. علاوه بر آن، سوراخ های آماده باعث می شوند نیاز به اندازه گیری و سوراخکاری در محل کاهش پیدا کند.

با وجود این، عنوان «سازه سبک» به معنی بی نیاز بودن از کنترل بار نیست. اگر فریم تحت بار خمشی، پیچشی، ارتعاشی یا ضربه ای قرار گیرد، باید سختی پروفیل و استحکام اتصال بررسی شود. Eaton اشاره می کند که در سیستم های کانالی، استفاده از مقاطع عمیق تر و ضخیم تر برای نیازهای باربری بیشتر می تواند خیز عضو را کاهش دهد. بنابراین انتخاب ناودانی مشبک باید بر اساس بار و طول دهانه انجام شود، نه صرفا سهولت مونتاژ.

تجهیزات صنعتی و تاسیسات

ناودانی مشبک در اجرای ساپورت‌ های مکانیکی و الکتریکی برای نگهداری لوله‌ ها، کانال‌ های تهویه، سینی کابل، کابل بسکت و کاندویت کاربرد دارد. سوراخ‌ ها و شیارهای این پروفیل امکان اتصال میل رزوه، بست، پیچ و براکت را در نقاط مختلف فراهم می‌ کنند. به همین دلیل، در ساپورت‌ های سقفی می‌توان این مقطع را به‌ صورت افقی میان میل‌رزوه‌ ها قرار داد تا تجهیزات مختلف را مهار کند. این آرایش که با عنوان ساپورت تراپزی نیز شناخته می‌ شود، توسط تولیدکنندگانی مانند Atkore، Eaton و Hilti عرضه می‌ شود.

قابلیت تنظیم، یکی از مهم‌ ترین مزایای این سیستم است؛ زیرا امکان جابه‌جایی اتصالات را بدون نیاز به ساخت ساپورت جدید فراهم می‌ کند. این ویژگی در پروژه‌ هایی که فضای محدودی دارند و چندین مسیر تأسیساتی از یک ناحیه عبور می‌ کند، اهمیت بیشتری پیدا می‌ کند. با این‌حال، برای عملکرد مناسب و افزایش دوام ساپورت، انتخاب پوشش ناودانی باید بر اساس شرایط محیطی، مانند میزان رطوبت یا خورندگی، انجام شود. همچنین طراح باید پیش از اجرا، بار مرده، وزن سیال، ارتعاش، انبساط حرارتی و سایر بارهای احتمالی را بررسی کند تا ابعاد و نحوه نصب ناودانی با نیازهای پروژه هماهنگ باشد.

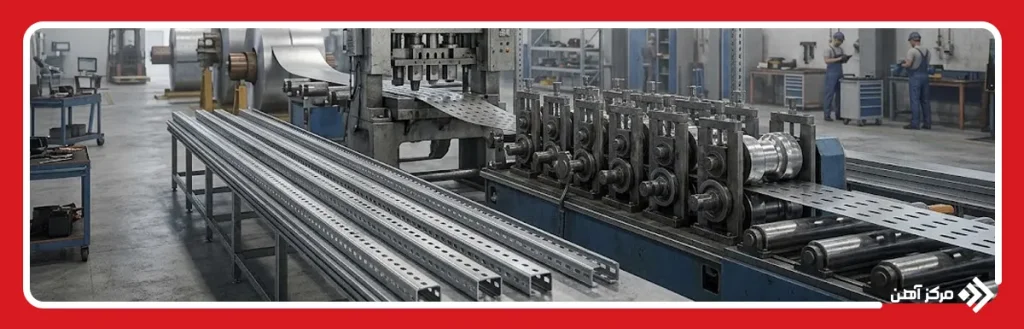

ناودانی مشبک چگونه تولید می شود؟

فرایند تولید ناودانی مشبک صنعتی با آماده سازی نوار یا کلاف فولادی آغاز می شود. ورق پس از باز شدن، صاف شده و برای پانچ یا ایجاد شیار آماده می شود. سپس الگوی سوراخ ها با فاصله های منظم روی ورق ایجاد می شود تا اتصالات در محل مناسب قرار بگیرند. در ادامه، ورق از میان غلتک ها عبور می کند و با روش رول فرمینگ به شکل C یا U درمی آید. این روش برای تولید مقاطع فولادی طویل با سطح مقطع ثابت کاربرد دارد.

پس از شکل دهی، پروفیل در طول مشخص برش می خورد و در صورت نیاز، عملیات تکمیلی مانند جوشکاری، سوراخکاری یا نصب اجزای خاص روی آن انجام می شود. پوشش سطحی محصول می تواند پیش گالوانیزه، گالوانیزه گرم یا رنگ باشد و به نوع کاربرد بستگی دارد. در مرحله پایانی، ابعاد، ضخامت، طول، راستایی، فاصله سوراخ ها و شکل لبه ها بررسی می شوند. برای محصولات باربر، کیفیت فولاد و ظرفیت مکانیکی نیز اهمیت دارد. استفاده از محصول دارای دیتاشیت فنی و اطلاعات ظرفیت بار، انتخاب مطمئن تری برای پروژه های حرفه ای است.

مزایا و معایب ناودانی مشبک

مهم ترین مزیت ناودانی مشبک، سرعت و انعطاف بالای آن در نصب است. سوراخ ها و شیارهای از پیش ایجاد شده، نیاز به سوراخکاری و اندازه گیری مجدد در محل پروژه را کاهش می دهند. این محصول امکان تنظیم موقعیت اتصالات را فراهم می کند و برای ساخت فریم، قفسه و ساپورت تاسیسات کاربرد دارد. اتصال پیچ و مهره ای نیز باعث می شود بسیاری از سازه ها به راحتی باز، جابه جا و دوباره مونتاژ شوند. تنوع در ابعاد، ضخامت و نوع پوشش، انتخاب ناودانی مشبک را برای شرایط مختلف پروژه آسان تر می کند.

مهم ترین معایب ناودانی مشبک، کاهش بخشی از سطح موثر مقطع به دلیل وجود سوراخ ها و شیارهاست. به همین دلیل ظرفیت باربری آن نباید بدون بررسی با مقاطع توپر مشابه یکسان در نظر گرفته شود. عملکرد نهایی سازه به کیفیت پیچ، مهره، بست، براکت و نحوه اجرای اتصالات نیز وابسته است. نمونه های فولادی بدون پوشش در محیط های مرطوب یا خورنده ممکن است دچار زنگ زدگی شوند. همچنین برای انتخاب صحیح، باید ظرفیت واقعی، نوع پوشش و مشخصات فنی محصول بر اساس دیتاشیت تولیدکننده بررسی شود.

ناودانی مشبک پروفیل فولادی سوراخ‌دار یا شیارداری است که برای اتصال سریع و قابل تنظیم تجهیزات استفاده می‌شود. این محصول در ساخت قفسه‌های فلزی، سازه‌های سبک، فریم تجهیزات، ساپورت لوله، سینی کابل و کانال هوا کاربرد دارد. سوراخ‌های منظم، نصب و تغییر محل اتصال را آسان‌تر می‌کنند، اما ظرفیت باربری باید با توجه به ابعاد، ضخامت و الگوی سوراخ‌ها بررسی شود. هنگام انتخاب، نوع فولاد، وزن، طول شاخه، پوشش سطحی و ظرفیت بار را در نظر بگیرید. برای محیط‌های مرطوب و مستعد خوردگی، ناودانی مشبک گالوانیزه گزینه مناسب‌تری است.
