تفاوت نبشی و ناودانی چیست؟

تفاوت نبشی و ناودانی یکی از موضوعات مهم هنگام انتخاب مقاطع فولادی برای پروژه های ساختمانی و صنعتی است؛ زیرا هر دو محصول کاربرد گسترده ای دارند اما از نظر شکل مقطع، ابعاد، وزن، نحوه تحمل بار و محل استفاده با یکدیگر متفاوت هستند. نبشی با مقطع L شکل بیشتر در اتصالات، مهاربندی و ساخت قاب مورد استفاده قرار می گیرد، در حالی که ناودانی با داشتن یک جان و دو بال می تواند در ساخت تیر، خرپا، شاسی و برخی اعضای باربر کاربرد داشته باشد. علاوه بر مشخصات فنی، تغییرات قیمت آهن نیز می تواند هزینه خرید و انتخاب نهایی این مقاطع را تحت تاثیر قرار دهد. شناخت دقیق تفاوت نبشی با ناودانی به خریدار یا مجری پروژه کمک می کند تا محصولی متناسب با نوع بارگذاری، طراحی سازه و بودجه پروژه انتخاب کند. علاوه بر شکل ظاهری، عواملی مانند استاندارد تولید، ضخامت، ابعاد، وزن واحد طول، مقاومت و قیمت نیز باید مورد بررسی قرار گیرند. در ادامه این دو مقطع فولادی را از جنبه های مختلف مقایسه می کنیم تا انتخاب میان نبشی و ناودانی ساده تر و دقیق تر شود.

تفاوت نبشی و ناودانی

تفاوت نبشی و ناودانی را می توان در شکل مقطع، نحوه تحمل نیرو، وزن، کاربرد و شیوه استفاده در سازه بررسی کرد. نبشی از دو بال عمود بر یکدیگر تشکیل شده و معمولا مقطعی L شکل دارد، در حالی که ناودانی شامل یک جان و دو بال است و به شکل U یا C تولید می شود. همین تفاوت در هندسه مقطع باعث می شود رفتار این دو محصول در برابر نیروهای مختلف یکسان نباشد و هر کدام برای موقعیت های مشخصی در ساختمان سازی و صنایع فلزی مورد استفاده قرار گیرند.

در بررسی فرق نبشی با ناودانی باید توجه داشت که انتخاب میان این دو محصول تنها به ظاهر آن ها وابسته نیست. ابعاد، ضخامت، وزن، نوع فولاد، جهت بارگذاری و نحوه اتصال نیز بر عملکرد نهایی تاثیر دارند. نبشی فلزی در اتصالات، قاب سازی و مهاربندی کاربرد گسترده ای دارد، در حالی که ناودانی به دلیل داشتن جان و دو بال در ساخت تیرهای فرعی، شاسی، خرپا و برخی اعضای باربر مورد استفاده قرار می گیرد. بنابراین این دو محصول باید براساس مشخصات فنی و نیاز واقعی پروژه با یکدیگر مقایسه شوند. در مجموع، مقایسه نبشی و ناودانی نشان می دهد که هیچ کدام جایگزین مطلق دیگری نیستند. تفاوت های نبشی و ناودانی در ساختار و عملکرد موجب شده است هر یک جایگاه مشخصی در طراحی و اجرای سازه داشته باشند و انتخاب صحیح آن ها باید براساس محاسبات فنی، نوع کاربری و شرایط اجرایی پروژه انجام شود.

معیار مقایسه	نبشی	ناودانی
شکل ظاهری	دارای مقطع L شکل با دو بال عمود بر هم	دارای یک جان و دو بال با مقطع U یا C
ساختار مقطع	ساده تر و معمولا بدون جان میانی	دارای جان مرکزی و دو بال جانبی
انواع رایج	بال مساوی و بال نامساوی	UPN و UPE
نحوه تعریف ابعاد	بر اساس طول بال ها و ضخامت	بر اساس ارتفاع جان، عرض بال و ضخامت جان و بال
طول رایج شاخه	معمولا 6 و 12 متر	معمولا 6 و 12 متر
ضخامت	بسته به سایز و استاندارد متغیر است	بسته به سایز، نوع و استاندارد تولید متغیر است
استانداردهای رایج	EN 10056 برای نبشی های نورد گرم	EN 10365 و DIN 1026 برای مقاطع ناودانی اروپایی
شکل بال ها	دو بال عمود بر یکدیگر	در UPE بال ها تقریبا موازی و در UPN بال ها شیب دار هستند
وزن	به طول بال، ضخامت و سایز وابسته است	به ارتفاع جان، عرض بال، ضخامت و نوع مقطع وابسته است
تحمل بار	مناسب برای اتصالات، مهاربندی و برخی نیروهای محوری	در بسیاری از کاربردها برای تحمل نیروهای خمشی مناسب تر است
مقاومت در برابر خمش	به دلیل شکل نامتقارن، عملکرد آن به جهت بارگذاری وابسته است	به دلیل وجود جان و دو بال، در محور مناسب عملکرد خمشی مطلوبی دارد
عملکرد سازه ای	بیشتر برای اتصال و تقویت بخش های مختلف سازه	می تواند به عنوان عضو باربر یا بخشی از مقاطع مرکب استفاده شود
کاربرد در قاب سازی	بسیار رایج	قابل استفاده در برخی قاب های فلزی
کاربرد در مهاربندی	بسیار رایج	کمتر از نبشی و وابسته به طراحی
کاربرد در تیر	معمولا به صورت عضو کمکی یا مرکب	کاربرد گسترده به صورت تکی یا دوبل
کاربرد در ستون	بیشتر در اعضای ترکیبی و اتصالات	به صورت جفت یا مرکب قابل استفاده است
کاربرد در خرپا	در اعضا و اتصالات خرپا کاربرد دارد	به صورت تکی یا جفت در خرپا استفاده می شود
کاربرد صنعتی	قاب، ساپورت، اتصالات و سازه های فلزی	شاسی، ماشین آلات، قاب صنعتی و سازه های سنگین
نحوه استفاده	تکی، دوبل یا ترکیبی بسته به طراحی	تکی، دوبل یا جفت شده
عوامل موثر بر قیمت	وزن، ضخامت، سایز، طول، برند و قیمت فولاد	وزن، سایز، ضخامت، استاندارد، برند و نوع ناودانی
مقایسه قیمت	قیمت نهایی به وزن و مشخصات فنی بستگی دارد	قیمت نهایی به وزن و مشخصات فنی بستگی دارد
انتخاب مناسب	مناسب تر برای اتصال، مهاربندی و تقویت موضعی	مناسب تر برای تیر، شاسی و برخی اعضای باربر
معیار نهایی انتخاب	نوع اتصال، ابعاد، بارگذاری و طراحی سازه	نوع بارگذاری، ظرفیت خمشی، ابعاد و طراحی سازه

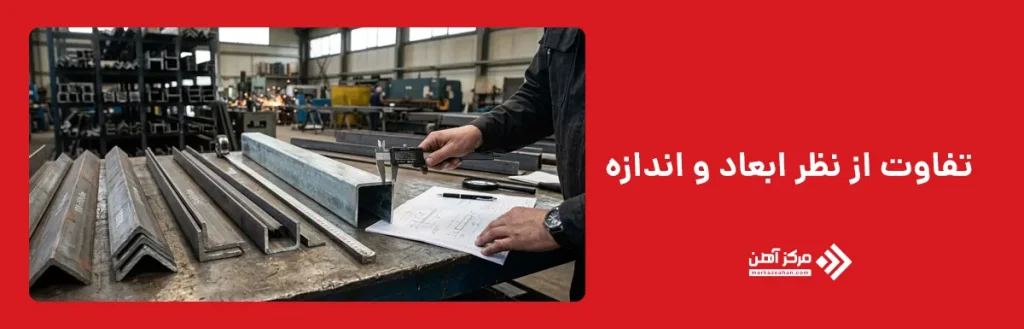

تفاوت از نظر ابعاد و اندازه

یکی دیگر از موارد مهم در بررسی تفاوت نبشی و ناودانی، ابعاد و اندازه این دو مقطع فولادی است. نبشی معمولا بر اساس طول بال ها و ضخامت آن مشخص می شود و در انواع بال مساوی و بال نامساوی تولید می گردد. براساس جدول اشتال نبشی، ضخامت نبشی می تواند در محدوده 3 تا 35 میلی متر قرار گیرد که در بازار و تولیدات داخلی، ضخامت های حدود 3 تا 20 میلی متر رایج تر هستند. طول شاخه های نبشی نیز معمولا 6 یا 12 متر است، هرچند براساس نیاز پروژه و سفارش مصرف کننده امکان تولید در طول های متفاوت وجود دارد.

در مقابل، برای درک بهتر اینکه ناودانی چیست و ابعاد آن چگونه تعیین می شود، باید به ساختار مقطع آن توجه کرد. ابعاد ناودانی معمولا با ارتفاع جان، عرض بال و ضخامت جان و بال مشخص می شود و سایز آن نیز براساس ارتفاع جان بیان می گردد. ناودانی ها در طول های متداول 6 و 12 متر عرضه می شوند، اما ابعاد دقیق آن ها با توجه به نوع ناودانی، استاندارد تولید و کارخانه سازنده متفاوت است. بنابراین فرق این دو مقطع از نظر ابعاد فقط به اندازه ظاهری محدود نمی شود و نحوه تعریف سایز، ضخامت، عرض بال، ارتفاع جان و طول شاخه نیز اهمیت دارد.

تفاوت از نظر استانداردهای تولید

یکی دیگر از موارد مهم در بررسی تفاوت نبشی و ناودانی، استانداردهای مربوط به ابعاد، شکل مقطع و مشخصات تولید آن ها است. برای نبشی های فولادی نورد گرم، استاندارد EN 10056-1 ابعاد اسمی نبشی های بال مساوی و بال نامساوی را مشخص می کند و تلرانس های ابعادی نیز در استانداردهای مرتبط این مجموعه تعریف می شوند. بنابراین ابعاد بال، ضخامت و شکل هندسی نبشی باید با استاندارد مورد استفاده در زمان تولید و سفارش محصول مطابقت داشته باشد.

علاوه بر استانداردهای ابعادی، روش تولید نیز در مشخصات نبشی اهمیت دارد. برای مثال، تفاوت نبشی پرسی و فابریک به نحوه تولید آن ها مربوط می شود؛ نوع پرسی معمولا با شکل دهی ورق فولادی تولید می شود، در حالی که نبشی فابریک از ابتدا طی فرآیند نورد با مقطع L شکل از خط تولید خارج می شود. این موضوع می تواند در کنار استاندارد، ابعاد، ضخامت، کیفیت سطح و مشخصات محصول را تحت تاثیر قرار دهد و هنگام انتخاب نبشی مناسب برای پروژه باید مورد توجه قرار گیرد.

در مقابل، برای ناودانی های نورد گرم اروپایی، استاندارد EN 10365 ابعاد و جرم اسمی مقاطع مختلف از جمله UPN و UPE را پوشش می دهد. در دسته بندی رایج این محصولات، ناودانی UPE دارای بال های تقریبا موازی است، در حالی که ناودانی UPN با بال های شیب دار یا مخروطی شناخته می شود. استاندارد DIN 1026 نیز از استانداردهای شناخته شده قدیمی برای ابعاد ناودانی های اروپایی بوده و همچنان نام آن در مشخصات فنی و بازار این محصولات دیده می شود.

ناودانی UPN که در بازار ایران معمولا با عنوان ناودانی اروپایی یا سنگین نیز شناخته می شود، به دلیل شکل مقطع و وزن بالاتر برخی سایزهای آن در پروژه های ساختمانی و صنعتی کاربرد دارد. از این نوع ناودانی می توان به صورت تکی یا دوبل در تیرها، به صورت جفت شده در برخی ستون های مرکب و همچنین در ساخت خرپا استفاده کرد. در نتیجه، تفاوت نبشی و ناودانی از نظر استاندارد تنها به نام استاندارد محدود نمی شود؛ بلکه استاندارد انتخاب شده می تواند ابعاد مقطع، وزن واحد طول، شکل بال ها و تلرانس های مجاز محصول را نیز مشخص کند.

نکته مهم این است که DIN EN ISO 12944-3 استاندارد تولید یا ابعاد ناودانی نیست و به اصول طراحی سازه های فولادی برای حفاظت با سیستم های رنگ ضد خوردگی مربوط می شود؛ بنابراین بهتر است این استاندارد در بخش «استانداردهای تولید نبشی و ناودانی» قرار نگیرد.

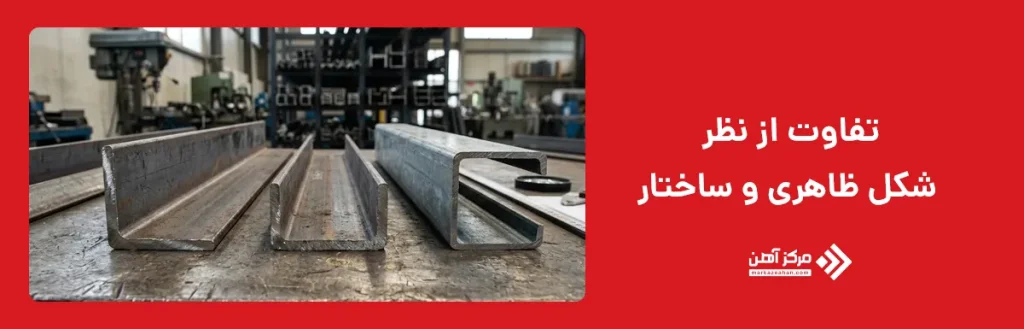

تفاوت از نظر شکل ظاهری و ساختار

یکی از واضح ترین موارد در بررسی تفاوت نبشی و ناودانی، شکل مقطع این دو پروفیل است. نبشی معمولا دارای مقطعی به شکل L بوده و از دو بال عمود بر یکدیگر تشکیل می شود. این دو بال ممکن است از نظر اندازه مساوی یا نامساوی باشند. در مقابل، ناودانی دارای یک جان و دو بال است و مقطع آن معمولا به شکل U یا C دیده می شود. وجود جان میانی در ناودانی باعث می شود ساختار آن برای تحمل برخی نیروهای خمشی مناسب تر باشد. بنابراین فرق نبشی با ناودانی فقط به ظاهر آن ها محدود نمی شود و فرم مقطع، نحوه انتقال نیرو و محل استفاده هر کدام را نیز تحت تاثیر قرار می دهد. این تفاوت ساختاری یکی از مهم ترین معیارها در انتخاب پروفیل مناسب برای سازه محسوب می شود.

تفاوت از نظر وزن و تحمل بار

در مقایسه نبشی و ناودانی از نظر وزن نمی توان بدون مشخص کردن سایز، ضخامت و استاندارد تولید، یکی را همیشه سنگین تر دانست. وزن هر دو محصول به ابعاد مقطع و ضخامت آن ها بستگی دارد؛ با این حال ناودانی به دلیل داشتن جان و دو بال، در سایزهای مشابه می تواند سطح مقطع و وزن متفاوتی نسبت به نبشی داشته باشد. از نظر تحمل بار نیز شکل مقطع اهمیت زیادی دارد. ناودانی معمولا در برابر نیروهای خمشی در جهت مناسب مقطع عملکرد مطلوبی دارد، در حالی که نبشی بیشتر برای اتصال اعضا، مهاربندی و انتقال نیرو در نقاط اتصال استفاده می شود. بنابراین برای بررسی تفاوت بین نبشی با ناودانی باید علاوه بر وزن، نوع بارگذاری، جهت نیرو، طول عضو و نحوه اتصال آن به سازه نیز در نظر گرفته شود.

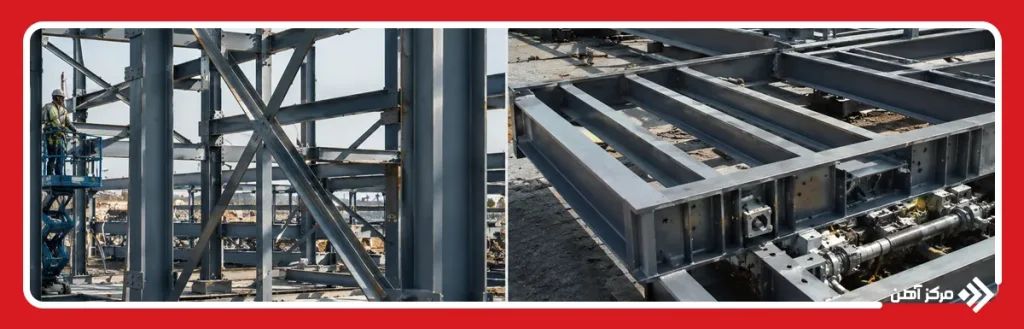

تفاوت از نظر کاربرد در سازه ها

کاربرد یکی از مهم ترین تفاوت های نبشی و ناودانی در پروژه های ساختمانی و صنعتی است. نبشی به دلیل ساختار L شکل خود در ساخت قاب ها، اتصالات فلزی، مهاربندی، خرپا، چهارچوب، ساپورت تجهیزات و اتصال اعضای سازه ای کاربرد زیادی دارد. در مقابل، ناودانی معمولا در ساخت تیرهای فرعی، ستون های ترکیبی، خرپا، قاب های فلزی، شاسی ماشین آلات و سازه های صنعتی استفاده می شود. همچنین امکان استفاده از ناودانی به صورت تکی، دوبل یا جفت شده وجود دارد و همین موضوع دامنه کاربرد آن را افزایش می دهد. در نتیجه، فرق نبشی و ناودانی در کاربرد را باید بر اساس نقشی که مقطع در سازه دارد بررسی کرد؛ نبشی معمولا گزینه مناسبی برای اتصال و تقویت موضعی است، در حالی که ناودانی می تواند نقش عضو باربر یا بخشی از یک مقطع مرکب را نیز بر عهده داشته باشد.

تفاوت از نظر مقاومت و عملکرد

تفاوت نبشی با ناودانی از نظر مقاومت مستقیما به هندسه مقطع، ابعاد، ضخامت، جنس فولاد و جهت اعمال نیرو وابسته است. ناودانی به دلیل برخورداری از جان و دو بال، در بسیاری از کاربردها ممان اینرسی بیشتری در محور اصلی خود ایجاد می کند و به همین دلیل می تواند در برابر خمش عملکرد مناسبی داشته باشد. در مقابل، نبشی به دلیل فرم L شکل و نامتقارن بودن مقطع، رفتار متفاوتی در برابر خمش، پیچش و نیروهای محوری دارد و معمولا در اتصالات، مهاربندی ها یا اعضای ترکیبی استفاده می شود. البته نمی توان به طور مطلق گفت مقاومت ناودانی همیشه بیشتر از نبشی است؛ زیرا ممکن است یک نبشی با ابعاد و ضخامت بالاتر از یک ناودانی سبک، ظرفیت بیشتری داشته باشد. بنابراین مقایسه نبشی و ناودانی از نظر مقاومت باید با توجه به مشخصات واقعی مقاطع و محاسبات سازه ای انجام شود.

تفاوت از نظر قیمت

قیمت نیز یکی از معیارهای مهم هنگام بررسی تفاوت نبشی و ناودانی است. قیمت نبشی تحت تاثیر وزن هر متر، ضخامت، طول بال ها، طول شاخه، نوع تولید، کارخانه سازنده و شرایط بازار قرار دارد. به همین دلیل دو نبشی با ظاهر نسبتا مشابه ممکن است به دلیل تفاوت در وزن، ضخامت یا برند تولید کننده، هزینه خرید یکسانی نداشته باشند. هنگام مقایسه اقتصادی بهتر است علاوه بر نرخ هر کیلوگرم، وزن واقعی محصول مورد نیاز پروژه نیز محاسبه شود.

قیمت ناودانی نیز به عواملی مانند سایز، وزن واحد طول، ضخامت جان و بال، استاندارد تولید، نوع UPN یا UPE، برند کارخانه و وضعیت بازار فولاد وابسته است. در نتیجه نمی توان صرفا با مقایسه قیمت یک شاخه مشخص کرد استفاده از نبشی یا ناودانی اقتصادی تر است. انتخاب محصول باید براساس میزان مورد نیاز، وزن نهایی مقاطع، عملکرد مورد انتظار و هزینه کل اجرای پروژه انجام شود.

نبشی بهتر است یا ناودانی؛ کدام برای پروژه مناسب تر است؟

برای پاسخ به این سوال نمی توان یکی از این دو محصول را به صورت مطلق بهتر دانست؛ زیرا انتخاب مناسب به نوع کاربرد و طراحی سازه بستگی دارد. اگر هدف اصلی ایجاد اتصال بین اعضای فلزی، ساخت قاب، مهاربندی یا تقویت گوشه های سازه باشد، نبشی در بسیاری از پروژه ها انتخاب کاربردی تری است. در مقابل، برای ساخت تیرهای فرعی، شاسی، ستون های ترکیبی یا اعضایی که باید در برابر خمش عملکرد مناسبی داشته باشند، استفاده از ناودانی می تواند گزینه مناسب تری باشد.

در نتیجه، تفاوت بین نبشی و ناودانی باید بر اساس شکل مقطع، ظرفیت باربری، وزن، محل استفاده و هزینه نهایی پروژه بررسی شود. برای انتخاب دقیق نیز بهتر است ابتدا نیروهای وارد بر عضو، طول دهانه، نحوه اتصال و ابعاد مورد نیاز مشخص شود و سپس بر اساس محاسبات سازه ای، سایز و نوع پروفیل انتخاب گردد. به این ترتیب، انتخاب میان نبشی و ناودانی به جای یک تصمیم صرفا قیمتی، به یک انتخاب فنی و اقتصادی متناسب با نیاز واقعی پروژه تبدیل می شود.

نبشی و ناودانی هر دو از مقاطع فولادی پرکاربرد هستند، اما تفاوت در شکل هندسی و ساختار آن ها باعث شده است نقش یکسانی در سازه نداشته باشند. نبشی دارای دو بال عمود بر یکدیگر است و بیشتر برای اتصالات، مهاربندی، قاب سازی و تقویت بخش های مختلف سازه به کار می رود. در مقابل، ناودانی از یک جان و دو بال تشکیل شده و در ساخت تیرهای فرعی، خرپا، شاسی، ستون های مرکب و سازه های صنعتی کاربرد گسترده ای دارد. ابعاد، ضخامت، استاندارد تولید و وزن هر مقطع نیز مستقیما بر عملکرد و قیمت آن تاثیر می گذارد. بنابراین نمی توان بدون بررسی مشخصات پروژه گفت نبشی همیشه بهتر از ناودانی است یا بالعکس. تفاوت نبشی با ناودانی زمانی اهمیت بیشتری پیدا می کند که قرار باشد میان این دو محصول برای یک کاربرد مشخص انتخاب شود. در چنین شرایطی باید نوع نیروهای وارد بر سازه، ظرفیت مورد نیاز، نحوه اتصال، ابعاد مقطع و هزینه نهایی پروژه به صورت همزمان در نظر گرفته شوند. انتخاب صحیح در نهایت باید براساس نقشه های اجرایی و محاسبات سازه ای انجام شود.
