در اتصال میلگرد بستر به ناودانی منقطع، آنچه اهمیت دارد درک نقش هر جزء در پایداری دیوار است. پیش از ورود به جزئیات اجرایی، لازم است اهمیت انتخاب مصالح مناسب و هماهنگی آنها با نوع دیوار، شرایط بارگذاری و ضوابط آیین نامه ای روشن شود. در این مرحله، برآورد دقیق نیاز پروژه و مقایسه آن با قیمت میلگرد می تواند در تصمیم گیری اولیه موثر باشد.
از سوی دیگر، انتخاب ناودانی و سایر المان های فلزی مرتبط با این نوع اتصال باید بر اساس استانداردهای لازم و مشخصات سازه ای صورت گیرد. توجه به کیفیت تولیدکنندگان و میزان سازگاری مصالح با سیستم دیوارچینی اهمیت بالایی دارد. در این روند، بررسی بازار و شناخت تأثیر نوسانات قیمت آهن بر انتخاب مصالح، بخشی از ارزیابی مقدماتی پروژه محسوب می شود.
در نهایت، پیش بینی عملکرد سازه ای اتصال در برابر نیروهای جانبی و نشست های احتمالی، نیازمند بررسی دقیق نوع میلگرد بستر و نحوه هم پوشانی آن با ناودانی منقطع است. شناخت ویژگی های مکانیکی و سطح کیفیت این محصول، همراه با تحلیل اقتصادی آن، به ویژه در مقایسه با قیمت میلگرد بستر می تواند دید اولیه مناسبی برای انتخاب سیستم اجرایی فراهم کند. برای آشنایی بیشتر با مراحل اجرا، نکات کلیدی و جزئیات فنی این اتصال، ادامه مقاله را دنبال کنید.

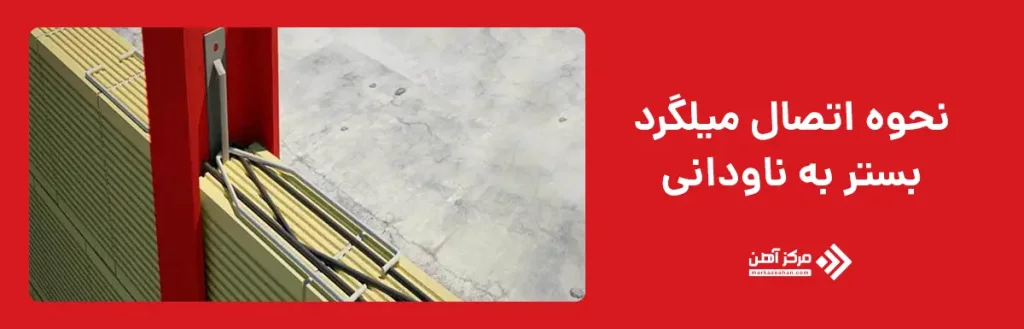

در اجرای اتصال میلگرد بستر به ناودانی منقطع اولین مرحله، جانمایی دقیق ناودانی در محل تقاطع دیوار با ستون یا المان قائم است. ناودانی ها باید پیش از دیوارچینی نصب شوند و تراز بودن آنها کنترل شود تا میلگرد بستر بتواند بدون تنش اضافی درون آنها قرار گیرد. انتخاب ناودانی مناسب از نظر ضخامت و کیفیت، به میزان باربری مورد نیاز و همچنین قیمت ناودانی وابسته است.
در نحوه اتصال میلگرد بستر به ناودانی منقطع، میلگرد بستر در هر رج دیوارچینی به گونه ای قرار می گیرد که انتهای آن درون ناودانی آزادانه حرکت کند و در عین حال امکان انتقال نیروهای برشی و افقی به سازه اصلی را فراهم نماید. برای این منظور، ناودانی نباید با ملات پر شود تا میلگرد بستر بتواند لقی لازم را جهت جذب تغییر مکان های نسبی داشته باشد. این لقی، مانع از ایجاد ترک در دیوار در زمان اعمال نیروهای جانبی مانند زلزله می شود.
در نهایت، اتصال باید به شکلی اجرا شود که میلگرد بستر هیچگاه به ناودانی جوش یا پیچ نشود، زیرا هدف ایجاد یک اتصال لغزشی کنترل شده است. استفاده از ناودانی مناسب، رعایت فاصله رج ها، و نصب صحیح میلگرد بستر، عملکرد ایمن و قابل اعتماد این سیستم را تضمین می کند.
در اجرای سیستم های مسلح سازی دیوار، انتخاب روش مناسب برای اتصال میلگرد بستر به ناودانی منقطع اهمیت زیادی دارد؛ زیرا نحوه قرارگیری میلگرد، میزان لقی قابل کنترل، و شیوه انتقال نیرو به سازه اصلی، همگی مستقیماً به نوع اتصال وابسته هستند. انتخاب روش مناسب همچنین به جنس دیوار، نوع ناودانی، شرایط بارگذاری و محدودیت های اجرایی بستگی دارد. در ادامه، انواع روش های رایج در اتصال میلگرد بستر به ناودانی معرفی و تشریح می شوند.
| روش | نوع عملکرد | مزیت اصلی | کاربرد |
|---|---|---|---|
| قرارگیری آزاد | لغزشی کامل | کاهش تنش و ترک | رایج ترین روش عمومی |
| لقمه یا اسپیسر | تثبیت موقعیت میلگرد | جلوگیری از تماس با لبه ها | دیوارهای با دقت اجرایی بالا |
| ناودانی با پوشش داخلی | لغزش کم اصطکاک | حرکت روان و کاهش سایش | دیوارهای بلند و مناطق لرزه خیز |
| محدودکننده طولی | کنترل طول درگیری | حفظ لغزش همراه مهار نسبی | دیوارهای خاص یا سبک |
1. روش قرارگیری آزاد (لغزشی کنترل شده)
در این روش، میلگرد بستر بدون هیچ نوع اتصال مکانیکی درون ناودانی قرار می گیرد و تنها عملکرد آن انتقال نیروهای افقی و برشی است.
ویژگی ها:
2. روش استفاده از لقمه یا اسپیسر
در این روش از اسپیسرهای پلاستیکی یا فلزی کوچک استفاده می شود تا میلگرد بستر در داخل ناودانی در مرکز یا ارتفاع مشخص قرار گیرد.
ویژگی ها:
3. روش استفاده از ناودانی با پوشش محافظ داخلی
برخی ناودانی ها دارای نوار یا لایه لغزنده داخلی هستند که باعث حرکت نرم تر میلگرد بستر می شود.
ویژگی ها:
4. روش قرارگیری با محدودکننده طولی
در این روش، میلگرد بستر در طول مشخصی داخل ناودانی قرار می گیرد و قطعه ای انتهایی تنها مانع از خروج میلگرد می شود، نه اتصال کامل آن.
ویژگی ها:
در مجموع، انتخاب روش مناسب برای اجرای اتصال میلگرد بستر به ناودانی منقطع باید بر اساس نوع سازه، نیازهای عملکردی و شرایط اجرایی پروژه تعیین شود.
در فرآیند اجرای اتصال میلگرد بستر به ناودانی منقطع استفاده از ابزارهای صحیح و استاندارد، نقش مهمی در دقت نصب و عملکرد نهایی سیستم دارد. با توجه به جزئیات مرتبط با اتصال میلگرد بستر به ناودانی، ابزارهای مورد استفاده باید امکان تراز کردن، برش دقیق، و کنترل موقعیت عناصر را فراهم کنند. در ادامه، ابزارهای ضروری به صورت فهرست ارائه می شوند:
رعایت نکات فنی در نحوه اتصال میلگرد بستر به ناودانی منقطع برای تضمین عملکرد صحیح، جلوگیری از ترک های سازه ای و تامین رفتار لغزشی کنترل شده ضروری است. هر یک از این نکات نقش مستقیمی در دوام، ایمنی و کارکرد سیستم مسلح سازی دیوار دارد. توضیحات تکمیلی هر مورد در ادامه ارائه می شود:
این نکات در مجموع چارچوب فنی لازم برای اجرای صحیح و ایمن اتصال میلگرد بستر به ناودانی منقطع را فراهم می کنند.

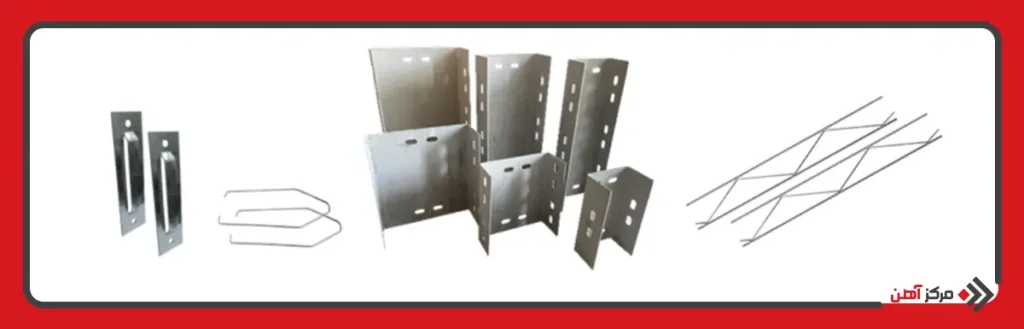

برای اجرای صحیح و ایمن اتصال میلگرد بستر به ناودانی منقطع رعایت استانداردهای معتبر و ضوابط مهندسی ضروری است. این استانداردها معیارهای لازم برای کیفیت مصالح، ابعاد ناودانی، نوع میلگرد بستر، میزان لقی مجاز و ضوابط لرزه‌ای را مشخص می کنند و به مهندسان و مجریان کمک می کنند تا نحوه اتصال میلگرد بستر به ناودانی منقطع را مطابق اصول فنی اجرا کنند. مهم ترین استانداردهای مرتبط شامل موارد زیر هستند:
در اجرای صحیح نحوه اتصال میلگرد بستر به ناودانی منقطع برخی خطاهای اجرایی تکرار می شوند که می توانند عملکرد لغزشی، رفتار لرزه ای و دوام دیوار را به طور جدی تحت تأثیر قرار دهند. شناسایی این خطاها و پیامدهای آنها کمک می کند تا در مرحله اجرا، کنترل بهتری بر جزئیات صورت گیرد و از بروز ترک، تمرکز تنش و آسیب زودرس دیوار جلوگیری شود.
| خطای متداول | نتیجه و پیامد فنی |
|---|---|
| پر کردن داخل ناودانی با ملات یا دوغاب | از بین رفتن لقی لغزشی، انتقال مستقیم نیرو به دیوار و افزایش احتمال ترک خوردگی |
| جوش دادن یا پیچ کردن میلگرد بستر به ناودانی | حذف عملکرد لغزشی، ایجاد اتصال گیردار ناخواسته و تمرکز تنش در محل اتصال |
| تراز نبودن ناودانی در امتداد دیوار | قرارگیری نامناسب میلگرد بستر، کاهش کارایی مسلح سازی و افزایش تغییر شکل موضعی |
| انتخاب ناودانی با عرض یا عمق نامناسب | کاهش لقی لازم برای حرکت میلگرد یا لق بیش از حد و افت کنترل روی عملکرد اتصال |
| استفاده از میلگرد بستر با پوشش ضد خوردگی یا کیفیت نامناسب | کاهش دوام در برابر رطوبت و خوردگی، افت مقاومت و کاهش عمر مفید سیستم |
| عدم تأمین طول همپوشانی کافی میلگرد بستر داخل ناودانی | کاهش انتقال مناسب نیروهای افقی و برشی، افت کارایی مسلح سازی دیوار |
| فاصله زیاد یا نامنظم بین رج های دارای میلگرد بستر | کاهش یکنواختی مسلح سازی، ایجاد نواحی ضعیف و افزایش احتمال ترک موضعی |
| عدم استفاده از ابزار مناسب برای تنظیم و کنترل موقعیت میلگرد درون ناودانی | جابه جایی ناخواسته میلگرد، تماس با لبه ها و ایجاد سایش یا تمرکز تنش |
کنترل کیفیت در اجرای میلگرد بستر و ناودانی منقطع یکی از مراحل اصلی تضمین ایمنی، عملکرد لغزشی صحیح و افزایش دوام دیوار در برابر نیروهای جانبی است. این کنترل باید از مرحله انتخاب مصالح تا نصب نهایی ادامه داشته باشد تا هرگونه خطای اجرایی پیش از ایجاد مشکل سازه‌ای شناسایی و اصلاح شود. در ادامه مهم‌ترین موارد کنترل کیفیت به صورت فهرست ارائه می شود:
در این مقاله، اصول کامل اتصال میلگرد بستر به ناودانی منقطع از مراحل انتخاب مصالح، انواع روش های اجرا، ابزارهای موردنیاز، استانداردهای مرتبط، نکات فنی و خطاهای متداول تا کنترل کیفیت نهایی بررسی شد. تأکید شد که اساس این نوع اتصال، ایجاد یک سیستم لغزشی کنترل‌شده است تا دیوار بتواند در برابر تغییرمکان های جانبی و لرزه‌ای بدون ایجاد ترک یا تمرکز تنش عمل کند.
رعایت لقی مناسب، جلوگیری از ورود ملات به ناودانی، استفاده از ناودانی استاندارد، نصب تراز و صحیح، و کنترل مستمر کیفیت اجرا، عوامل اصلی دستیابی به عملکرد مطمئن این سیستم به شمار می روند. با رعایت مجموعه نکاتی که مطرح شد، اجرای میلگرد بستر و ناودانی منقطع می‌تواند بالاترین سطح ایمنی و دوام را برای دیوارهای غیرباربر فراهم کرده و نیازهای سازه‌ای پروژه را به بهترین شکل پاسخ دهد.
سوالات متداول
میلگرد بستر نیروهای جانبی مثل باد و زلزله را در امتداد طول دیوار پخش می کند و از تجمع تنش در محل اتصال جلوگیری می کند. این قطعه مانع ایجاد ترک های طولی و باز شدن درزهای دیوار می شود.
در ناودانی منقطع انتقال نیرو به صورت محدود و مرحله ای انجام می شود و دیوار آزادی بیشتری برای حرکت کنترل شده دارد. در ناودانی پیوسته سختی جانبی بیشتر است و حرکت دیوار محدودتر می شود.
حداقل فاصله باید طوری باشد که میلگرد بستر مستقیما با دیواره تماس نداشته باشد و معمولا حدود ۱۰ میلیمتر در نظر گرفته می شود. این فاصله از انتقال مستقیم تنش و ایجاد خوردگی جلوگیری می کند.
جوش باید نقطه ای و کوتاه باشد تا از تمرکز حرارت و تابیدگی ورق جلوگیری شود. انتخاب الکترود مناسب و رعایت ضخامت استاندارد میلگرد و ناودانی نیز ضروری است.
جوش طولانی یا با سطح زیاد که باعث سوختگی یا تضعیف ناودانی می شود از خطاهای رایج است. همچنین نصب میلگرد بدون فاصله مناسب یا خارج از مسیر استاندارد موجب کاهش عملکرد سیستم می شود.
در دیوارهای باربر یا دیوارهایی که تحت بارهای شدید جانبی قرار دارند استفاده از این سیستم پیشنهاد نمی شود. همچنین در سازه هایی که نیاز به اتصال کاملا سخت و پیوسته دارند ناودانی منقطع مناسب نیست.
