پروفیل چیست و چرا این قدر در پروژه های عمرانی و صنعتی اهمیت دارد؟ وقتی درباره ساخت یک سازه با دوام صحبت می کنیم، معمولاً اولین نامی که مطرح می شود قوطی پروفیل است؛ مقطعی که ستون بسیاری از سازه ها را شکل می دهد. اما پروفیل یعنی چه و چگونه باید آن را شناخت؟ برای پاسخ دقیق، باید به انواع پروفیل و تفاوت های هر کدام توجه کرد، زیرا شناخت درست معنی پروفیل و بررسی کاربرد پروفیل به طور مستقیم بر کیفیت انتخاب شما اثر می گذارد. در واقع، هر پروژه به یک راهنمای خرید قوطی پروفیل نیاز دارد تا بتواند از میان پروفیل های ساختمانی بهترین گزینه را انتخاب کند.
پروفیل چیست؟ پروفیل ساختمانی یکی از پایه ایترین عناصر در ساخت سازه های فلزی است و نوع آن اهمیت بسیاری برای مهندسان دارد. برای درک نقش این محصول ابتدا باید بدانیم پروفیل چیه. زمانی که یک مهندس یا طراح به سراغ انتخاب مقاطع می رود، اغلب نخستین گزینه اش قوطی ستونی یا دیگر انواع قوطی پروفیل است؛ زیرا این مقاطع در میان انواع پروفیل بیشترین استحکام و انعطاف را ارائه می دهند. پروفیل فلزی بر اساس جنس پروفیل و نحوه ساخت، ظرفیت باربری متفاوتی دارد. در پروژه های ساختمانی معمولاً از پروفیل ها به عنوان ستون، تیر فرعی، مهاربند یا چارچوب استفاده می شود و دلیل انتخاب گسترده آن ها، یکنواختی ابعاد، وزن استاندارد و مقاومت مناسب است. به طور کلی، یک پروفیل ساختمانی با هدف ایجاد یکپارچگی و دوام در ساختار، طراحی می شود و انتخاب صحیح آن می تواند کیفیت کل پروژه را تحت تأثیر قرار دهد.
پروفیل چیست و چه کاربردی دارد؟ شناخت پاسخ این پرسش یکی از اصول مهم در طراحی و اجرای سازه ها است، زیرا هر نوع مقطع بنا بر ویژگی های ساختاری خود عملکرد متفاوتی ارائه می دهد. وقتی درباره پروفیل فولادی یا قوطی پروفیل صحبت می کنیم، در واقع از عناصری سخن می گوییم که بخش عمده ای از باربری و پایداری یک سازه را بر عهده دارند. پروفیل ساختمان، پروفیل درب و پنجره، یا حتی مقاطع تولید شده با روش های متفاوت مانند پروفیل گرم، همگی بخشی از گستره وسیع انواع پروفیل هستند که در پروژه های صنعتی، سازه ای و معماری استفاده می شوند. درک دقیق این که کاربرد پروفیل چیست به مهندسان کمک می کند تا برای هر بخش سازه بهترین گزینه را انتخاب کنند. به همین دلیل، بررسی کاربرد پروفیل قوطی و سایر مقاطع، بخش مهمی از طراحی مهندسی را تشکیل می دهد و انتخاب درست هر پروفيل می تواند تأثیر مستقیمی بر دوام، ایمنی و کیفیت نهایی داشته باشد.
مهم ترین کاربردهای پروفیل:
جنس پروفیل چیست؟ شناخت جنس پروفیل یکی از مهم ترین مراحل انتخاب مقاطع مناسب برای پروژه های صنعتی و ساختمانی است، زیرا رفتار سازه ای هر مقطع به طور مستقیم به متریالی که از آن ساخته شده وابسته است. وقتی می پرسیم پروفیل یعنی چی، در واقع به ماهیت یک مقطع توخالی اشاره می کنیم که می تواند از مواد مختلف تولید شود؛ اما رایج ترین گزینه، استفاده از انواع پروفیل فولادی است. این مقاطع از ورق های فولادی با گریدهای متفاوت تولید می شوند و هر نوع فولاد ویژگی های خاصی مانند شکل پذیری، استحکام یا مقاومت در برابر خوردگی دارد. در کنار فولاد، آلومینیوم، استنلس استیل و حتی مواد کامپوزیتی نیز در فهرست انواع پروفیل قرار می گیرند. انتخاب مناسب میان این گزینه ها به ظرفیت باربری، شرایط محیطی، وزن سازه و بودجه پروژه بستگی دارد. به عنوان مثال، وقتی طراحی یک سازه نیازمند استحکام بالا است، استفاده از قوطی پروفیل فولادی گزینه ای ایده آل محسوب می شود.

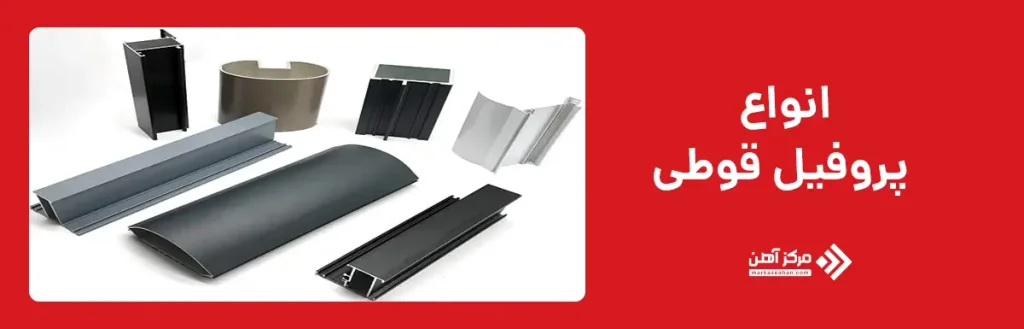

پروفیل چیست و انواع آن کدام است؟ انواع پروفیل قوطی بخش گسترده ای از مقاطع فولادی را تشکیل می دهند و با توجه به کاربرد، شکل ظاهری و روش تولید در گروه های مختلف قرار می گیرند. قوطی ها هم در دسته پروفیل ساختمانی و هم در نوع پروفیل صنعتی تولید می شوند و بسته به نیاز پروژه، در ضخامت ها و ابعاد متنوع عرضه می گردند. علاوه بر فولاد، برخی مدل ها از کامپوزیت و ورق های مقاوم سازی شده تولید می گردند که با عنوان پروفیل مدل کامپوزیتی شناخته میشوند. در بخش های ضد زنگ و محیط های مرطوب نیز استفاده از پروفیل مدل گالوانیزه رواج دارد.
از نظر شکل، این مقاطع به دو گروه اصلی پروفیل باز و پروفیل بسته تقسیم می شوند؛ پروفیل باز شامل نبشی، سپری، مقطع Z و کلاهی است، در حالی که پروفیل های بسته مانند قوطی، لوله و پروفیل مقطع HSS به دلیل مقاومت بالاتر، انتخاب اول در اسکلت سازی محسوب می شوند.
| دسته بندی | نوع پروفیل | توضیح |
|---|---|---|
| از نظر کاربرد ساختمانی | قوطی ساختمانی | مناسب ستون، مهاربند، تیر فرعی، چارچوب و اسکلت سبک |
| قوطی ستونی سنگین | برای باربری زیاد و سازه های فلزی سنگین | |
| قوطی درب و پنجره | مخصوص چارچوب درب و پنجره های فلزی و ساخت فریم | |
| از نظر کاربرد صنعتی | قوطی صنعتی | تلرانس دقیق، کیفیت بالا، مناسب ماشین آلات و شاسی |
| قوطی فوقسنگین | استفاده در جرثقیل، سازه های معدنی و تجهیزات فشار بالا | |
| از نظر شکل ظاهری (بسته) | قوطی مربع | مناسب ستون و قاب های مقاوم |
| قوطی مستطیلی | پرکاربردترین شکل در سازه های سبک و صنعتی | |
| پروفیل مقطع HSS | مقاطع جوش کاری شده یا بدون درز با استحکام بالا | |
| از نظر شکل ظاهری (باز) | نبشی (L) | اتصال دهنده گوشه ها، مهاربند و سازه های سبک |
| سپری (T) | مناسب زیرسازی، اتصال و قاب بندی | |
| مقطع U یا ناودانی | برای شاسی سازی، تیر فرعی و اسکلت فنی | |
| مقطع Z | مخصوص سوله ها، سازه های پوشش سقف و دیوار | |
| پروفیل کلاهی (HAT) | برای زیرسازی سقف ها، ساندویچ پانل و پوشش های سبک | |
| از نظر جنس | فولادی (St37، St44، St52) | بیشترین کاربرد در ساخت و ساز و صنعت |
| گالوانیزه | مقاوم در برابر خوردگی، مناسب محیط های مرطوب | |
| آلومینیومی | وزن کم، مقاومت مناسب، کاربرد در نما و تجهیزات سبک | |
| کامپوزیتی | مقاوم در محیط های شیمیایی و دریایی، وزن سبک | |
| استنلس استیل | مقاوم در برابر زنگ زدگی، مناسب صنایع غذایی و پزشکی | |
| از نظر روش تولید | نورد گرم | مناسب مقاطع سنگین و باربر |
| نورد سرد | مناسب ساخت مقاطع سبک و دقیق | |
| بدوندرز (مانیسمان) | استحکام بالا و مناسب فشار زیاد | |
| درزدار (جوشی) | رایج ترین نوع برای مصارف عمومی |

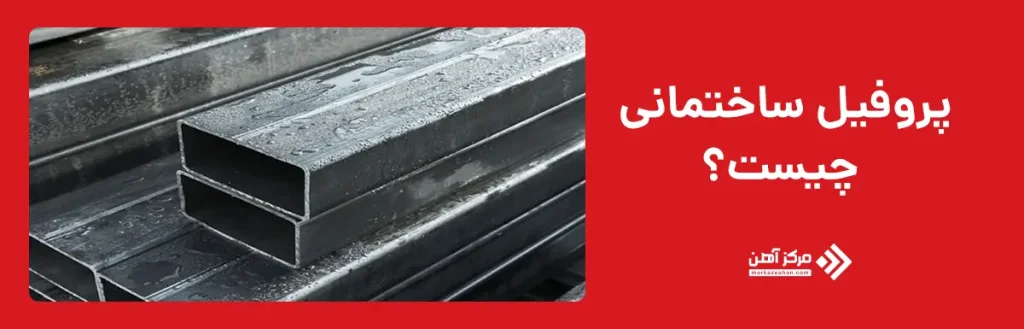

پروفیل ساختمانی یکی از مهم ترین عناصر در ساخت اسکلت فلزی و اجرای زیرساخت های عمرانی است و برای درک دقیق تر باید ابتدا بدانیم پروفیل ساختمانی چیست و چه نقشی در پایداری سازه دارد. این مقاطع در گروه های متنوعی تولید می شوند و بررسی انواع پروفیل ساختمانی نشان می دهد که هر مدل، کاربرد و عملکرد متفاوتی ارائه می دهد. در پروژه هایی که باربری بالا و پایداری طولانی مدت اهمیت دارد، انتخاب صحیح میان انواع پروفیل و توجه به وزن پروفیل نقش اساسی در محاسبات مهندسی ایفا می کند. مقاطعی مانند تیرآهن، نبشی، ناودانی و قوطی پروفیل از پرکاربردترین اعضای این خانواده هستند که هر کدام در بخش های مختلف اسکلت سازی، مهاربندی، اتصال و پوشش های فلزی به کار می روند. در نهایت، یک پروفیل ساختمانی استاندارد باید علاوه بر مقاومت بالا، قابلیت جوش پذیری مناسب و یکنواختی ابعاد داشته باشد تا بتواند در برابر بارهای دائمی و ضربه ای عملکرد قابل اعتمادی ارائه دهد.
پروفیل صنعتی زیرمجموعه ای از مقاطع مهندسی ساز است که برای تحمل بارهای سنگین، دقت ساخت بالا و عملکرد مستمر در خطوط تولید طراحی می شود. برای درک بهتر این پرسش که پروفیل صنعتی چیست باید بدانیم این مقاطع برخلاف پروفیل های سبک ساختمانی، بر اساس تلرانس دقیق، کیفیت سطح بالا و یکنواختی ساخت تولید می شوند تا در ماشین آلات، شاسی سازی، تجهیزات معدنی، اسکلت جرثقیل ها و سازه های فوق سنگین به کار روند. ترکیب فولادی آن ها طوری انتخاب می شود که استحکام، مقاومت خمشی و قابلیت جوش بالایی داشته باشد. در انتخاب این مقاطع صنعتی، عوامل مختلفی مانند گرید فولاد، روش تولید، ضخامت و کیفیت سطح اهمیت دارد و هر یک می تواند روی قیمت آهن و هزینه نهایی پروژه اثر مستقیم بگذارد. به طور کلی، پروفیل صنعتی به دلیل عملکرد ساختاری ویژه، گزینه ای حرفه ای برای پروژه هایی است که به پایداری و دقت بالا نیاز دارند.
پروفیل مدل کامپوزیتی نسل جدیدی از مقاطع است که از ترکیب الیاف تقویت شده و رزین های پلیمری ساخته می شود و به دلیل وزن کم، مقاومت بالا و دوام چشمگیر، در بسیاری از سازه های مدرن جایگزین فولاد شده است. برای آنکه بدانیم قوطی پروفیل چیست در نسخه کامپوزیتی، باید به ساختار لایه ای و رفتار مکانیکی این مقاطع توجه کرد؛ زیرا برخلاف فولاد، دچار خوردگی نمی شوند و در محیط های مرطوب، دریایی و شیمیایی عملکرد بسیار پایدار دارند. این مواد در دسته بندی انواع پروفیل قرار می گیرند و غالباً در پروژه هایی مانند پل های سبک، سازه های ساحلی، دکل ها، فریم تجهیزات الکتریکی و سازه های پیش ساخته استفاده می شوند. حتی بسیاری از تولیدکنندگان، مدل های مشابه قوطی پروفیل فولادی را در نسخه کامپوزیتی ارائه می دهند تا مهندسان بتوانند با حفظ شکل هندسی، از مزایای وزن پایین و مقاومت شیمیایی بهرهمند شوند. در نتیجه، پروفیل های کامپوزیتی گزینه ای ایده آل برای سازه هایی هستند که به ماندگاری بالا و حداقل نیاز به نگهداری نیاز دارند.
پروفیل مدل گالوانیزه یکی از مقاوم ترین انواع مقاطع فلزی در محیط های مرطوب و خورنده است و زمانی تولید می شود که سطح فولاد با لایه ای یکنواخت از روی پوشش داده شود. برای درک بهتر فرایند تولید این مقاطع باید بدانیم ورق پروفیل چیست؛ زیرا همین ورق گالوانیزه پایه اصلی شکل گیری پروفیل است و کیفیت پوشش آن، دوام نهایی محصول را تعیین می کند. پروفیل های گالوانیزه معمولاً در سیستم های تهویه، ساندویچ پانل، زیرسازی نما، سازه های سرد نورد شده، تأسیسات برقی و حتی خطوط انتقال کابل بهکار می روند. این مقاطع به دلیل وزن مناسب، مقاومت عالی در برابر زنگ زدگی و قابلیت نصب سریع، گزینه ای کارآمد برای سازه های سبک و صنعتی محسوب می شوند. علاوه بر این، پایداری طولانی مدت و نیاز کم به نگهداری باعث شده است که مهندسان در محیط های ساحلی، فضاهای باز، گلخانه ها و پروژه های عمرانی حساس، استفاده از پروفیل گالوانیزه را به عنوان انتخابی مطمئن و اقتصادی در نظر بگیرند.

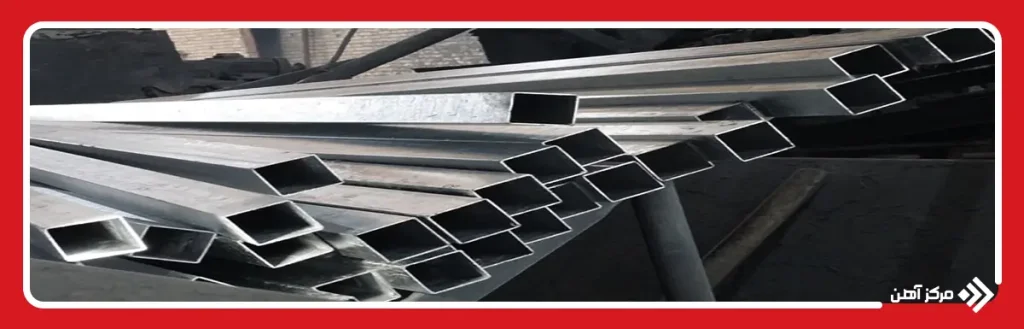

بررسی شکل ظاهری مقاطع نشان می دهد که انتخاب پروفیل تنها به جنس و روش تولید محدود نمی شود، بلکه فرم هندسی نیز نقش مهمی در عملکرد سازه ای دارد. برای درک بهتر، ابتدا باید بدانیم پروفیل فولادی چیست و چگونه از ورق های فولادی در قالب اشکال مختلف فرم دهی می شود. در میان انواع پروفیل، گروهی مانند قوطی، لوله، نبشی، سپری، Z و I هر کدام رفتار مکانیکی متفاوتی دارند و براساس نیاز سازه انتخاب می شوند. به عنوان مثال، قوطی پروفیل به دلیل بسته بودن مقطع، مقاومت خمشی بیشتری ارائه می دهد و برای ستون و فریم بسیار مناسب است. در مقابل، مقاطع باز مانند نبشی یا ناودانی برای اتصالات، زیرسازی و بخش های غیر باربر به کار می روند. شکل ظاهری علاوه بر تعیین استحکام، در نحوه نصب، وزن نهایی و نوع بارگذاری نیز مؤثر است و همین موضوع باعث شده مهندسان هنگام انتخاب پروفیل، تحلیل دقیقی از فرم هندسی مقطع داشته باشند.
پروفیل باز به مقاطعی گفته می شود که سطح آن ها به طور کامل بسته نیست و به همین دلیل رفتار سازه ای خاصی در برابر تنش های خمشی و برشی دارند. برای درک بهتر این مفهوم باید بدانیم قوطی و پروفیل چیست و چه تفاوتی میان مقاطع بسته و باز وجود دارد. پروفیل های باز شامل نبشی، سپری، ناودانی، کلاهی و مقطع Z هستند و هر کدام بر اساس شکل هندسی خود عملکرد متفاوتی ارائه می دهند. این مقاطع معمولاً در بخش هایی به کار می روند که نیاز به اتصال، زیرسازی، انتقال نیروهای سبک یا تکمیل جزئیات سازه دارند. به دلیل دسترسی آسان به سطح داخلی، قابلیت نصب و برش آن ها ساده تر است و در پروژه هایی مانند سوله سازی، سیستم های پوشش سقف، سازه های سبک، اسکلت تأسیسات و ساخت فریم های فرعی اهمیت ویژه ای دارند. در مقایسه با انواع بسته، پروفیل های باز اگر چه استحکام محیطی کمتری دارند، اما انعطاف طراحی و سرعت اجرای بیشتری برای مهندسان فراهم می کنند.
پروفیل مقطع Z یکی از پرکاربردترین شکل های مهندسی در سازه های سبک و سوله سازی است و طراحی آن طوری انجام شده که در برابر بارهای خمشی و باد مقاومت بسیار مطلوبی ارائه دهد. این مقطع به دلیل هندسه نامتقارن خود، عملکرد بهتری نسبت به ناودانی های متداول در دهانه های بزرگ دارد و به ویژه در پوشش سقف، دیوارهای صنعتی و سیستم های سرد نورد کاربرد گسترده ای پیدا کرده است. استفاده از پروفیل فولادی در این ساختار باعث شده ظرفیت باربری آن نسبت به وزن بسیار مناسب باشد و همین ویژگی، آن را به یک انتخاب اقتصادی برای پروژه های وسیع تبدیل می کند. مقاطع Z معمولاً از ورق های فولادی نورد سرد ساخته می شوند تا ضمن حفظ دقت ابعادی، امکان نصب سریع و اتصال ساده فراهم شود. در طراحی سازه ای، این پروفیل در سیستم های پوشش ممتد، اتصالات طولی و اجرای پرلین ها نقش مهمی دارد و اغلب با قوطی پروفیل و سایر مقاطع ترکیبی به کار می رود.
پروفیل شکل I که شباهت زیادی به تیرآهن دارد، یکی از قدرتمندترین مقاطع مهندسی برای تحمل بارهای سنگین و نیروهای خمشی است. این مقطع با داشتن بال های عریض و جان مرکزی، توزیع تنش یکنواخت تری ایجاد کرده و به همین دلیل در اجرای پل ها، ستون های باربر، سازه های صنعتی و فریم ماشین آلات استفاده می شود. هندسه I فرم طوری طراحی شده که بیشترین مقاومت خمشی با کمترین وزن ممکن فراهم شود و همین ویژگی آن را در میان انواع پروفیل فولادی متمایز می کند. در پروژه هایی که طول دهانه زیاد است، استفاده از مقطع I موجب کاهش لرزش و افزایش پایداری می شود. تولید این پروفیل غالباً با روش نورد گرم انجام می شود تا ساختار فلزی یکپارچه و بدون تنش داشته باشد. به دلیل استحکام بالا، طراحی سازه ای اغلب آن را در ترکیب با قوطی پروفیل و نبشی به کار می برد تا اتصالات پایدار و اقتصادی ایجاد شود.
پروفیل سپری یا مقطع T یکی از اعضای پرکاربرد در سیستم های اتصال، زیرسازی و قاب بندی است. این مقطع به دلیل تقارن هندسی، انتقال نیروهای خطی را با دقت بالا انجام می دهد و در بخش های مختلف ساختمان مانند اتصالات سقف کاذب، فریم های فلزی، مهاربندی و سازه های سبک مورد استفاده قرار می گیرد. طراحی سپری طوری است که هم زمان بتواند بخشی از بار خمشی و بخشی از فشارهای عمودی را جذب کند و به همین دلیل در ترکیب با قوطی پروفیل، ناودانی و نبشی عملکرد سازه ای بسیار خوبی دارد. مقطع T معمولا با نورد سرد از ورق های فولادی تولید میشود تا دقت ابعادی و یکنواختی سطح آن حفظ شود. در برخی پروژه ها از مدل های آلومینیومی یا گالوانیزه نیز استفاده می شود، زیرا مقاومت خوردگی بالاتری دارند. این پروفیل در سیستم های صنعتی و معماری به دلیل وزن مناسب و سرعت نصب بالا، انتخاب محبوبی محسوب می شود.
پروفیل کلاهی یا HAT یکی از مقاطع تخصصی سبک وزن است که معمولاً در سیستم های زیرسازی، اتصال پانل ها، پوشش سقف و دیوارهای صنعتی به کار می رود. نام این پروفیل از شکل ظاهری آن گرفته شده که شباهت زیادی به کلاه دارد و همین طراحی خاص سبب می شود در برابر بارهای فشاری و ضربه ای عملکرد مناسبی ارائه دهد. این نوع مقطع اغلب با روش نورد سرد از ورق فولادی تولید می شود تا دقت ابعادی بالا و یکنواختی سطح تضمین شود. در مقایسه با سایر انواع پروفیل، مدل HAT بیشتر برای افزایش سختی موضعی استفاده می شود و به همین دلیل در ساندویچ پانل ها، سازه های سبک فلزی و سیستم های تاسیساتی کاربرد گستردهای دارد. یکی از مزایای مهم این مقطع، نصب سریع و وزن کم آن است که هزینه اجرا را کاهش می دهد. در محیط های مرطوب نیز نسخه گالوانیزه پروفیل کلاهی کاربرد بیشتری پیدا می کند.
نبشی یا پروفیل شکل L یکی از قدیمی ترین و پرکاربردترین مقاطع مهندسی است که نقش اساسی در اتصالات، قاب بندی و مهاربندی سازه ها دارد. طراحی L شکل باعث می شود این پروفیل نیروهای متمرکز را به صورت خطی توزیع کرده و عملکرد مناسبی در برابر فشارهای جانبی داشته باشد. نبشی ها در دو نوع بال مساوی و بال نامساوی تولید می شوند که هر کدام در شرایط متفاوت سازه ای استفاده می شوند. در بسیاری از پروژه ها، نبشی همراه با قوطی پروفیل یا تیرآهن ترکیب می شود تا اتصالات سفارشی و سیستم های پایدار ایجاد کند. این مقطع معمولاً با نورد گرم تولید می شود و ساختار یکپارچه آن استحکام بالایی فراهم می آورد. نبشی علاوه بر سازه های سنگین، در ساخت نرده، فریم درب و پنجره، زیرسازی نما و تجهیزات صنعتی نیز کاربرد دارد. تنوع سایز، استحکام قابلتوجه و سادگی نصب، نبشی را به یکی از ضروری ترین اعضای فولادی تبدیل کرده است.

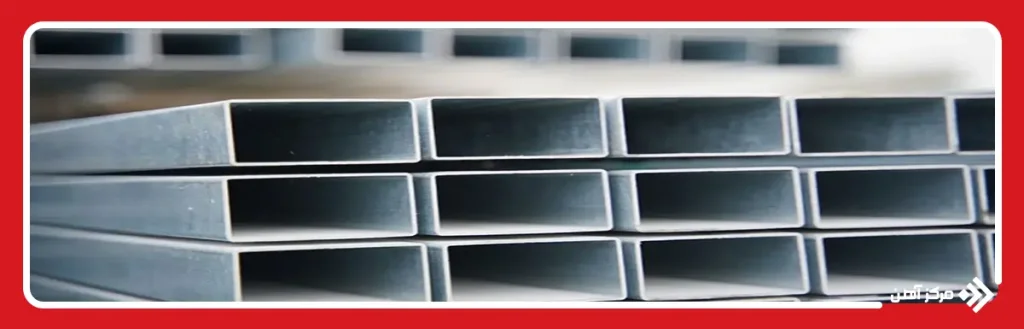

پروفیل بسته به مقاطعی گفته می شود که سطح آن ها کاملاً محصور است و همین ویژگی موجب می شود مقاومت پیوسته و رفتاری پایدار در برابر نیروهای خمشی و پیچشی داشته باشند. مهم ترین نمونه های این گروه شامل قوطی مربع، مستطیلی، لوله و HSS هستند. هندسه بسته این مقاطع، پایداری بیشتری نسبت به پروفیل های باز ایجاد می کند و به همین دلیل در ستون ها، شاسی ماشین آلات، سازه های صنعتی، بدنه تجهیزات و قاب های باربر به کار می رود. اغلب پروفیل بسته توسط نورد سرد یا جوشکاری درزدار تولید می شود و یکنواختی ابعاد نقش مهمی در کیفیت عملکرد آن دارد. در پروژه هایی که فشارهای چند محوره یا خمش ترکیبی وجود دارد، این گروه از مقاطع عملکرد بسیار قابل اطمینانی ارائه می دهد. نسخه های گالوانیزه یا استنلس استیل بسته نیز برای محیط های مرطوب و خورنده استفاده می شوند.
پروفیل مقطع HSS یا Hollow Structural Sections یکی از پیشرفته ترین مقاطع توخالی در طراحی سازه های مدرن است. این نوع پروفیل در شکل های مربع، مستطیلی و دایره ای تولید می شود و به دلیل ساختار بسته و یکپارچه، عملکردی بسیار پایدار در برابر نیروهای پیچشی، خمشی و فشاری دارد. HSS معمولاً در سازه های فوق سنگین، برج ها، سیستم های انتقال بار، سازه های معماری مدرن و شاسی تجهیزات صنعتی استفاده می شود. دقت ساخت بالا و یکنواختی ضخامت، HSS را در میان انواع پروفیل فولادی متمایز می کند. یکی از دلایل محبوبیت آن این است که نسبت استحکام به وزن بسیار خوبی ارائه می دهد و در طراحی لرزه ای نیز رفتار کنترل شده تری دارد. در بسیاری از پروژه های پیشرفته، HSS جایگزین مقاطع I و قوطی پروفیل سنتی می شود تا علاوه بر زیبایی، مقاومت کلی سازه افزایش یابد. این مقاطع در نسخه های جوشی و بدون درز (مانیسمان) تولید می شوند و هر کدام کاربردهای خاص خود را دارند.

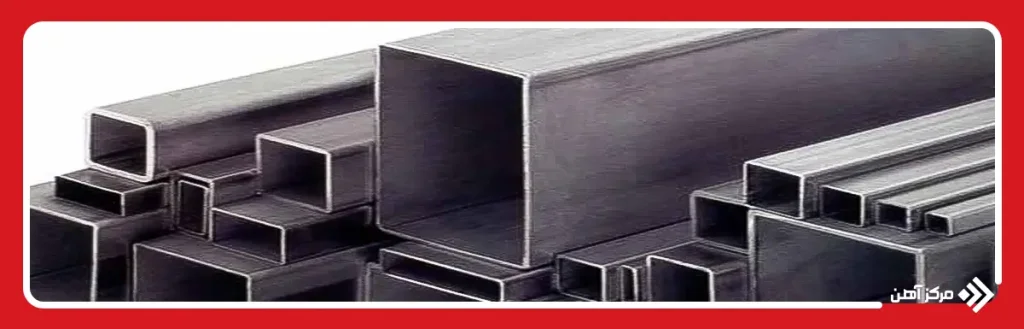

روش های تولید پروفیل فولادی مجموعه ای از فناوری های نورد، فرم دهی و اتصال است که امکان ساخت مقاطع توخالی و باز را در اندازه ها، گریدها و شکل های مختلف فراهم می کند. فرایند تولید از انتخاب ورق یا شمش فولادی آغاز می شود و بسته به نوع پروفیل، روش نورد گرم، نورد سرد، جوش طولی یا تولید بدون درز به کار گرفته می شود. در نورد گرم، فولاد در دمای بالا شکل می گیرد و برای ساخت مقاطع سنگین و باربر استفاده می شود. در مقابل، نورد سرد گزینه ای ایده آل برای تولید مقاطع سبک، دقیق و مناسب سازه های ظریف تر است. بخشی از پروفیل ها نیز با جوشکاری لبه های ورق ساخته می شوند که این روش تنوع ابعادی و سرعت تولید بالایی دارد. در کاربردهای فشار قوی، مقاطع بدوندرز نیز تولید می شوند که بالاترین مقاومت مکانیکی را دارند. هر یک از این فناوری ها ویژگی های فنی متفاوتی ارائه می دهند و انتخاب روش مناسب، وابسته به نوع سازه، ظرفیت باربری، دقت ابعادی و شرایط محیطی پروژه است.
در روش نورد گرم، فولاد در دمایی بالاتر از نقطه تبلور مجدد شکل دهی می شود و این موضوع باعث افزایش یکنواختی ساختار و استحکام مقطع نهایی می شود. بسیاری از انواع پروفیل سنگین مانند تیرآهن، نبشی، ناودانی و مقاطع I و H از این طریق تولید می شوند، زیرا فرایند داغ اجازه می دهد فولاد در حالت نرم تری تغییر شکل دهد و تنش های داخلی کاهش یابد. در پروژه هایی که نیاز به تحمل بارهای زیاد وجود دارد، استفاده از مقاطع نورد گرم نتیجه ای پایدار و قابل اعتماد ارائه می دهد. این مقاطع به دلیل ضخامت بیشتر، در سیستم های صنعتی، سوله های سنگین و سازه های باربر به کار می روند. حتی در ترکیب با قوطی پروفیل نیز می توان از آن ها برای ایجاد اتصالات مقاوم و ستون های ترکیبی استفاده کرد. یکی از مزایای کلیدی این روش، تولید مقاطع بدون تابیدگی و با استحکام بالا است که برای طراحی سازه های بزرگ بسیار ضروری محسوب می شود.
نورد سرد روشی دقیق برای تولید مقاطع سبک و متوسط است و هنگامی انجام می شود که فولاد در دمای محیط تحت فشار و فرم دهی قرار بگیرد. این فرایند موجب افزایش مقاومت تسلیم و سختی سطحی شده و امکان تولید انواع پروفیل با دقت ابعادی بالا را فراهم می کند. در این روش، مقاطعی مانند ناودانی سبک، Z، سپری، استاد و رانر و نیز بسیاری از مدل های قوطی پروفیل ساخته می شوند. مزیت نورد سرد این است که وزن کمتر و هندسه دقیق تری ارائه می دهد و همین ویژگی آن را در سازه های سبک، سیستم های پوشش سوله، سازه های LSF و زیرسازی های فلزی بسیار پرکاربرد کرده است. این روش اجازه می دهد ورق با ضخامت های پایین نیز به صورت کاملاً کنترل شده شکل بگیرد، بدون آنکه نیاز به حرارت بالا باشد. به دلیل همین کنترل هندسی، مقاطع سرد نورد گزینه ای ایده آل برای پروژه هایی هستند که سرعت نصب و هماهنگی ابعادی اهمیت بالایی دارد.
مقاطع بدون درز زمانی تولید می شوند که یک شمش فولادی به صورت یکپارچه سوراخ کاری و سپس کشیده شود تا لوله یا پروفیل توخالی بدون هیچ خط جوش ایجاد گردد. این فرایند باعث افزایش استحکام، یکنواختی و مقاومت در برابر فشار داخلی می شود. بسیاری از صنایع نفت و گاز، هیدرولیک، پالایشگاهی و سازه های پرفشار از این انواع مقاطع استفاده می کنند. در میان انواع پروفیل، مدل های بدون درز به عنوان مقاوم ترین ساختار توخالی شناخته می شوند و در شرایطی به کار می روند که ایمنی در اولویت باشد. این مقاطع در برخی پروژه ها جایگزین قوطی پروفیل درزدار می شوند تا از خطر ترک خوردگی یا شکست در محل جوش جلوگیری شود. تولید مانیسمان نیازمند تجهیزات تخصصی و کنترل دقیق کیفیت است، به همین دلیل قیمت آن نسبت به مقاطع جوشی بیشتر است، اما طول عمر بالا و رفتار سازه ای پایدار آن، این اختلاف را توجیه می کند.
در مقاطع درزدار، تولید با رول فرم کردن ورق فولادی آغاز می شود و سپس لبه ها توسط جوش مقاومتی یا جوش القایی به یکدیگر متصل می گردند. این روش امکان تولید قوطی پروفیل در اندازه ها و ضخامت های بسیار متنوع را فراهم می کند و به همین دلیل پرکاربردترین شیوه تولید در صنعت محسوب می شود. مقاطع درزدار به دلیل تنوع ابعادی در میان انواع پروفیل، در پروژه های ساختمانی، صنعتی، معماری و تأسیسات به طور گسترده استفاده می شوند. تکنولوژی جوش های پیشرفته باعث شده کیفیت درز در این مقاطع به حدی بالا باشد که در بسیاری از کاربردهای نیمه سنگین نیز قابل استفاده باشند. این روش نسبت به تولید بدوندرز اقتصادی تر است و سرعت تولید بالاتری دارد. علاوه بر این، امکان گالوانیزه کردن، رنگ آمیزی و شکل دهی ثانویه باعث شده مقاطع جوشی یکی از انعطاف پذیرترین گزینه ها برای مهندسین در طراحی سازه های فلزی باشند.

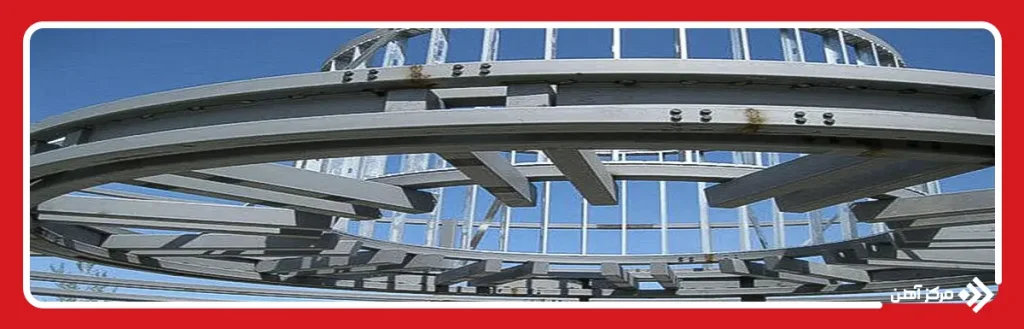

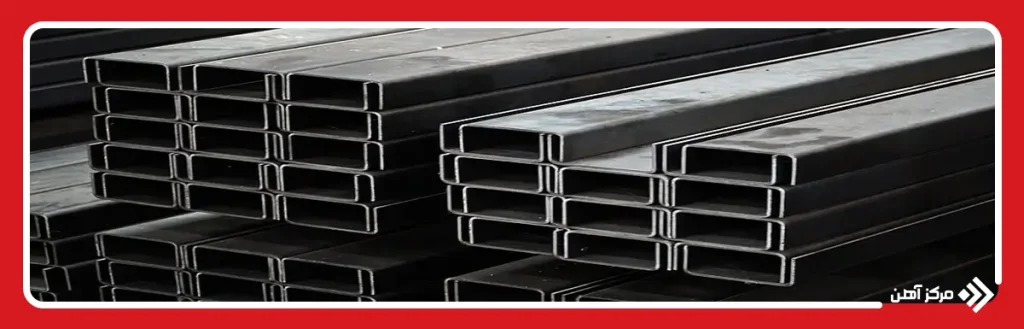

پروفیل ها به دلیل ساختار یکنواخت و هندسه مهندسی شده، در بسیاری از پروژه های ساختمانی و صنعتی به عنوان عضو اصلی باربر استفاده می شوند. این مقاطع در شکل های متنوع تولید می شوند و هر نوع، رفتار سازه ای مخصوص خود را ارائه می دهد. یکی از دلایل محبوبیت پروفیل، ترکیب استحکام بالا با وزن مناسب و امکان اتصال آسان در سیستم های فلزی است. با وجود این مزایا، برخی محدودیت ها مانند حساسیت به خوردگی (در مدل های معمولی)، قیمت وابسته به بازار فولاد و تغییر شکل موضعی در بارگذاری های خاص نیز وجود دارد. بنابراین برای انتخاب صحیح، بررسی مزایا و معایب هر پروفیل ضروری است.
مزایای پروفیل
معایب پروفیل
قیمت پروفیل تحت تأثیر مجموعه ای از متغیرهای فنی و اقتصادی قرار دارد که هر کدام می توانند به صورت مستقیم یا غیر مستقیم بهای نهایی محصول را تغییر دهند. مهم ترین عامل، قیمت جهانی فولاد و نرخ مواد اولیه است، زیرا بخش عمده پروفیل ها از ورق فولادی تولید می شوند. نوع مقطع، روش تولید (نورد گرم یا سرد)، ضخامت، کیفیت جوش و تلرانس ابعادی نیز نقش مهمی در تعیین قیمت دارند. از طرفی، هزینه های حمل و نقل، برند کارخانه، وضعیت بازار آهن و میزان عرضه و تقاضا نیز در نوسانات روزانه اثرگذارند. در پروژه های صنعتی، پوشش هایی مانند گالوانیزه یا رنگ نیز باعث افزایش قیمت نهایی می شوند.
مهم ترین عوامل مؤثر بر قیمت پروفیل
در جمع بندی باید گفت پروفیل به عنوان یکی از اصلی ترین عناصر سازه ای، در شکل ها، جنس ها و روش های تولید مختلف ساخته می شود تا نیازهای متنوع صنعتی و ساختمانی را پوشش دهد. انتخاب درست میان انواع پروفیل، با توجه به کاربرد، مقاومت، روش ساخت و قیمت، نقش مهمی در کیفیت و دوام پروژه دارد. بررسی دقیق ویژگی ها، مزایا و معایب هر مقطع به مهندسان کمک می کند تا بهترین گزینه را برای طراحی و اجرای سازه انتخاب کنند.
سوالات متداول
پروفیل مقطع طویل و توخالی فلزی یا غیر فلزی است که برای ساخت سازه ها استفاده می شود. در صنایع ساختمانی، درب و پنجره، سوله سازی، شاسی سازی و تجهیزات صنعتی کاربرد دارد.
پروفیل باز مثل نبشی، ناودانی و تیرآهن دارای سطح باز است و برای اتصالات و قاب بندی به کار می رود. پروفیل بسته مثل مربع، مستطیل و لوله بسته است و در مقاومت، زیبایی و ایمنی کاربرد بیشتری دارد.
فولاد کربنی، استنلس استیل، آلومینیوم و PVC رایج ترین متریال ها هستند. در ایران عمدتاً پروفیل ها از ورق فولادی (St37 و St52) تولید می شوند.
پروفیل های فولادی گرید بالا مثل St52 و مقاطع بسته ضخیم دیواره بهترین گزینه اند. پروفیل قوطی سنگین، تیرآهن و هاش نیز برای بارهای زیاد استفاده می شوند.

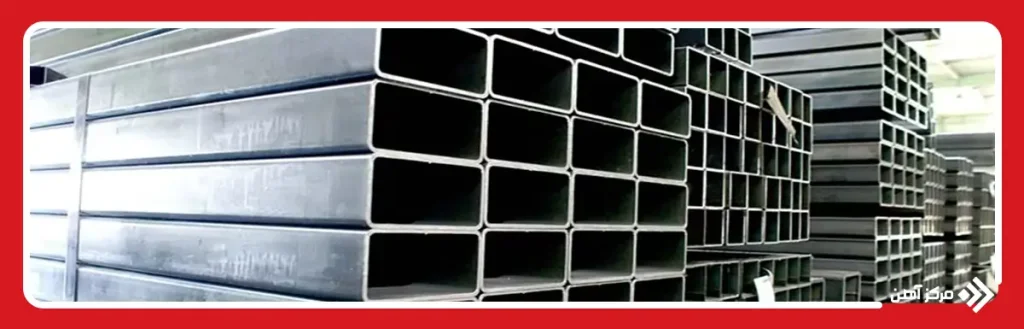

قوطی و پروفیل های صنعتی معمولاً در طول ۶ متر و در ابعاد ۱۰×۱۰ تا ۳۰۰×۳۰۰ میلی متر تولید می شوند.
ضخامت به نوع پروفیل بستگی داشته و بین ۱ تا ۱۲ میلی متر رایج است.
مهم ترین گریدها شامل St12، St14، St37، St44 و St52 هستند. در صنایع سنگین بیشتر از St44 و St52 استفاده می شود.
