پروفیل ساپورت چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
پروفیل ساپورت یکی از اجزای کاربردی در اجرای سازه های نگهدارنده تاسیسات مکانیکی و الکتریکی است که برای مهار، تثبیت و انتقال وزن تجهیزاتی مانند لوله ها، سینی کابل، کانال تهویه، سیستم اطفای حریق و تجهیزات موتورخانه به سازه اصلی ساختمان استفاده می شود. این محصول معمولا به شکل مقاطع فولادی باز تولید شده و با کمک پیچ، مهره، بست، براکت و اتصالات مخصوص، یک چارچوب منظم و قابل تنظیم ایجاد می کند. استفاده از ساپورت پروفیل باعث می شود تجهیزات تاسیساتی در محل طراحی شده ثابت بمانند و نیروهای ناشی از وزن، ارتعاش یا حرکت آن ها به شکل کنترل شده منتقل شوند. جنس، ضخامت، شکل مقطع و نوع پوشش محافظ از عواملی هستند که بر استحکام و دوام این محصول اثر دارند. از آنجا که بخش مهمی از هزینه تولید آن به مواد اولیه فولادی مربوط است، تغییرات قیمت آهن نیز می تواند بر هزینه تامین ساپورت های مورد نیاز پروژه تاثیر بگذارد.
کاربرد پروفیل ساپورت تنها به نگهداری یک لوله یا کابل محدود نمی شود و می توان با ترکیب چند شاخه، یک سازه مدولار برای نصب همزمان تجهیزات مختلف ایجاد کرد. این سیستم ها در ساختمان های مسکونی، مراکز تجاری، کارخانه ها، بیمارستان ها، تونل ها، پالایشگاه ها و پروژه های زیرساختی به کار می روند. سازندگان معتبر سیستم های ساپورت نیز این مقاطع را برای پشتیبانی از تاسیسات مکانیکی، الکتریکی، تهویه، لوله کشی و سینی کابل معرفی کرده اند. مزیت اصلی آن ها امکان تنظیم، توسعه و باز کردن اتصالات بدون تخریب گسترده است. هنگام برآورد هزینه پروژه، علاوه بر قیمت پروفیل باید ظرفیت باربری، فاصله تکیه گاه ها، شرایط محیطی، نوع اتصال و پوشش ضد خوردگی نیز بررسی شود تا انتخاب نهایی از نظر فنی و اقتصادی مناسب باشد.
پروفیل ساپورت چیست؟
اگر بخواهیم به زبان ساده توضیح دهیم، پاسخ به سوال پروفیل چیست ما را به درک بهتر پروفیل ساپورت می رساند. پروفیل ها مقاطع فلزی با سطح مقطع ثابت هستند که در صنایع مختلف برای تحمل بار، ایجاد سازه و اتصال تجهیزات مورد استفاده قرار می گیرند. پروفیل ساپورت تاسیسات نیز یکی از همین مقاطع است که به طور اختصاصی برای نگهداری تجهیزات تاسیساتی طراحی شده و امکان اجرای سازه های نگهدارنده را بدون نیاز به جوشکاری گسترده فراهم می کند. این محصول معمولا دارای سوراخ یا شیارهای استانداردی است که نصب انواع براکت، مهره فنری، بست، انکر و پیچ را آسان می کند. به همین دلیل در پروژه های تاسیسات مکانیکی، برق و سیستم های اعلام و اطفای حریق، استفاده از آن نسبت به روش های سنتی رایج تر شده است. پروفیل ساپورت تاسیسات علاوه بر افزایش سرعت اجرا، امکان تغییر یا توسعه مسیر تجهیزات را در آینده نیز فراهم می کند و هزینه تعمیرات را کاهش می دهد.
در بسیاری از پروژه ها، بسته به شرایط محیطی و میزان رطوبت، از پروفیل گالوانیزه برای ساخت سیستم های ساپورت استفاده می شود. پوشش روی موجود روی این نوع پروفیل، مقاومت مناسبی در برابر زنگ زدگی ایجاد می کند و باعث افزایش طول عمر سازه نگهدارنده می شود. البته انتخاب نوع پروفیل تنها به پوشش آن محدود نیست و عواملی مانند ضخامت، ابعاد، شکل مقطع، نوع بارگذاری و محل نصب نیز باید بررسی شوند. در پروژه های صنعتی سنگین، بیمارستان ها، ساختمان های مرتفع، پالایشگاه ها و مراکز داده، طراحی سیستم ساپورت بر اساس استانداردهای مهندسی انجام می شود تا علاوه بر تحمل وزن تجهیزات، نیروهای ناشی از لرزش، انبساط حرارتی و بارهای جانبی نیز کنترل شوند. به همین دلیل، پروفیل ساپورت تاسیسات امروزه به عنوان یکی از اجزای اصلی اجرای تاسیسات مدرن، نقش مهمی در افزایش ایمنی، نظم و قابلیت نگهداری تجهیزات ایفا می کند.
مشخصات فنی پروفیل ساپورت
مشخصات فنی پروفیل ساپورت بر اساس نوع کاربرد، میزان بارگذاری و شرایط محیطی تعیین می شود. این محصول معمولا از ورق فولادی نورد شده و با فرآیند رول فرمینگ یا خمکاری تولید می شود تا علاوه بر استحکام مناسب، وزن قابل قبولی نیز داشته باشد. ضخامت پروفیل های ساپورت معمولا بین 1.5 تا 3 میلی متر است، اما در پروژه های سنگین از ضخامت های بیشتر نیز استفاده می شود. عرض، ارتفاع و طول شاخه ها نیز متناسب با نوع سیستم تاسیساتی انتخاب می شوند. یکی دیگر از مشخصات مهم، جنس مقطع است؛ در محیط های معمولی از فولاد کربنی و در محیط های خورنده یا مرطوب از پروفیل استیل استفاده می شود تا مقاومت بیشتری در برابر زنگ زدگی و مواد شیمیایی ایجاد شود. علاوه بر این، بسیاری از پروفیل های ساپورت دارای شیارها و سوراخ های استاندارد هستند که امکان نصب سریع انواع مهره فنری، پیچ، بست و اتصالات را فراهم می کنند.
یکی دیگر از معیارهای مهم در انتخاب این محصول، تحمل بار پروفیل است که به عواملی مانند ضخامت ورق، ابعاد مقطع، نوع فولاد، طول دهانه، فاصله تکیه گاه ها و نحوه اتصال بستگی دارد. هرچه ابعاد مقطع و ضخامت بیشتر باشد، ظرفیت تحمل بار نیز افزایش پیدا می کند، اما وزن و هزینه اجرا نیز بیشتر خواهد شد. به همین دلیل، مهندسان معمولا با استفاده از جداول باربری تولیدکنندگان، مناسب ترین سایز را برای هر پروژه انتخاب می کنند. همچنین نوع پوشش سطحی مانند گالوانیزه گرم، گالوانیزه سرد یا رنگ های محافظ بر دوام پروفیل در محیط های مختلف تاثیر مستقیم دارد. کنترل کیفیت ابعاد، یکنواختی ضخامت، دقت سوراخ کاری، کیفیت پوشش و عدم وجود ترک یا تابیدگی نیز از مهمترین مشخصات فنی هستند که باید پیش از خرید بررسی شوند.
انواع پروفیل ساپورت
پروفیل ساپورت با توجه به شرایط نصب، میزان بارگذاری، نوع تاسیسات و محیط بهره برداری در مدل های مختلفی تولید می شود. اگرچه همه این محصولات وظیفه نگهداری تجهیزات را بر عهده دارند، اما تفاوت در جنس، پوشش سطحی، شکل ظاهری و نحوه اتصال باعث می شود هر کدام برای کاربرد مشخصی مناسب باشند. برای مثال، در یک ساختمان اداری ممکن است از پروفیل های معمولی یا گالوانیزه استفاده شود، در حالی که در صنایع شیمیایی یا کارخانه های مواد غذایی، استفاده از نمونه های استیل به دلیل مقاومت بیشتر در برابر خوردگی اهمیت پیدا می کند. همچنین برخی پروفیل ها به صورت ساده تولید می شوند و برخی دیگر دارای شیارهای استاندارد هستند تا امکان نصب سریع تجهیزات بدون عملیات جوشکاری فراهم شود.
انتخاب نوع مناسب پروفیل ساپورت تاسیسات تنها بر اساس قیمت یا ظاهر انجام نمی شود. مهندسان هنگام طراحی شبکه تاسیسات عواملی مانند وزن تجهیزات، فاصله تکیه گاه ها، شرایط محیطی، احتمال تماس با رطوبت یا مواد خورنده، سهولت نصب، امکان توسعه سیستم در آینده و هزینه های نگهداری را نیز در نظر می گیرند. هرچه انتخاب دقیق تر باشد، دوام سازه نگهدارنده بیشتر شده و احتمال تغییر شکل یا خرابی در طول زمان کاهش می یابد. به همین دلیل تولیدکنندگان این محصولات را در مدل های متنوعی عرضه می کنند تا برای پروژه های ساختمانی، صنعتی، بیمارستانی، نیروگاهی، پالایشگاهی و مراکز داده گزینه مناسبی در اختیار طراحان و مجریان قرارگیرد. در ادامه با متداول ترین انواع پروفیل ساپورت و ویژگی های هر یک آشنا می شویم.
پروفیل ساپورت ساده
پروفیل ساپورت ساده معمولا از ورق فولادی بدون پوشش ویژه تولید می شود و برای محیط هایی مناسب است که میزان رطوبت، بخار، مواد شیمیایی و عوامل خورنده در آن ها پایین باشد. این مدل بیشتر در فضاهای سرپوشیده مانند انبارها، موتورخانه های خشک، کارگاه های تولیدی، سقف کاذب و بخش های داخلی ساختمان مورد استفاده قرار می گیرد. سطح آن ممکن است به صورت خام، روغنی یا رنگ شده عرضه شود و مجری می تواند متناسب با شرایط پروژه، پوشش محافظ مناسبی روی آن اجرا کند. یکی از ویژگی های مهم این محصول، امکان برشکاری، سوراخ کاری و جوشکاری آسان است؛ بنابراین برای ساخت پایه ها، قاب ها و نگهدارنده های اختصاصی گزینه انعطاف پذیری محسوب می شود. با این حال، اگر سطح آن بدون رنگ یا پوشش ضد زنگ در معرض رطوبت قرار گیرد، احتمال خوردگی افزایش پیدا می کند. به همین دلیل پیش از نصب باید شرایط محل اجرا بررسی شود و در صورت نیاز، عملیات آماده سازی سطح، رنگ آمیزی صنعتی یا استفاده از پرایمر ضد خوردگی انجام گیرد.

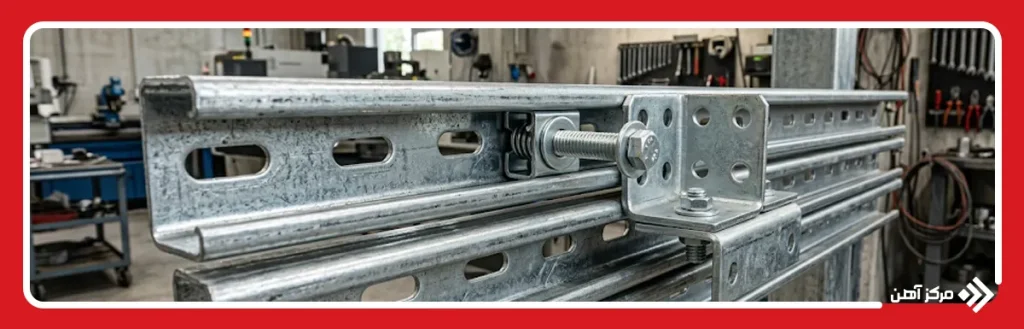

پروفیل ساپورت شیاردار
ساپورت پروفیل شیاردار دارای سوراخ ها یا شیارهایی منظم در امتداد بدنه است که برای قرارگیری پیچ، مهره فنری، بست، براکت و سایر اتصالات طراحی شده اند. وجود این بازشوها امکان جابه جایی محل اتصال را فراهم می کند و به مجری اجازه می دهد بدون سوراخ کاری مجدد، موقعیت تجهیزات را تنظیم کند. این مدل برای پروژه هایی که احتمال توسعه یا تغییر مسیر تاسیسات در آینده وجود دارد، انتخاب مناسبی است. در اجرای سینی کابل، لوله های آب، شبکه اطفای حریق، کانال های سبک و تجهیزات تهویه می توان از آن به صورت آویز سقفی، پایه دیواری یا قاب چند طبقه استفاده کرد. سرعت مونتاژ بالا و کاهش نیاز به جوشکاری از مزیت های عملی آن به شمار می رود. البته تعداد، ابعاد و فاصله شیارها باید با نوع اتصال سازگار باشد و بازشوهای زیاد نباید موجب کاهش نامطلوب مقاومت مقطع شوند. در پروژه های سنگین لازم است ظرفیت باربری واقعی محصول از طریق جدول فنی سازنده کنترل شود.
پروفیل ساپورت گالوانیزه
پروفیل ساپورت گالوانیزه به وسیله لایه ای از روی در برابر زنگ زدگی محافظت می شود و برای فضاهایی کاربرد دارد که قطعات فلزی در معرض رطوبت، بخار یا تغییرات دمایی قرار می گیرند. این محصول ممکن است از ورق گالوانیزه پیش پوشش داده شده ساخته شود یا پس از فرم دهی به روش گالوانیزه گرم پوشش داده شود. نمونه گالوانیزه گرم معمولا لایه محافظ ضخیم تری دارد و برای محوطه های باز، پارکینگ، موتورخانه، سوله، تصفیه خانه و بعضی محیط های صنعتی مناسب تر است. هنگام انتخاب باید ضخامت پوشش، یکنواختی سطح و کیفیت نواحی برش خورده بررسی شود، زیرا خراش عمیق یا لبه های بدون محافظ می توانند نقطه آغاز خوردگی باشند. در زمان نصب نیز بهتر است از پیچ، مهره و بست سازگار با پوشش استفاده شود تا تماس میان فلزات متفاوت موجب خوردگی گالوانیکی نشود. نگهداری صحیح، جلوگیری از انباشته شدن آب و ترمیم بخش های آسیب دیده، دوام این نوع ساپورت را افزایش می دهد.
پروفیل ساپورت استیل
پروفیل ساپورت استیل از فولاد زنگ نزن ساخته می شود و برای مکان هایی در نظر گرفته شده است که مقاومت در برابر رطوبت، مواد شوینده، بخار، ترکیبات شیمیایی یا الزامات بهداشتی اهمیت زیادی دارد. گریدهای مختلف استیل رفتار یکسانی ندارند؛ برای نمونه، گرید 304 در بسیاری از محیط های داخلی و صنایع غذایی کاربرد دارد، در حالی که گرید 316 به دلیل داشتن مولیبدن، برای فضاهای دریایی یا محیط های دارای کلرید مناسب تر است. سطح صاف این محصول نظافت را ساده می کند و احتمال تجمع آلودگی در آن کمتر است، به همین دلیل در کارخانه های دارویی، بیمارستان ها، آزمایشگاه ها و خطوط فرآوری مواد غذایی مورد توجه قرار می گیرد. هزینه اولیه پروفیل استیل از نمونه های فولادی معمولی بیشتر است، اما در محیط های خورنده می تواند هزینه تعمیر، رنگ آمیزی و تعویض دوره ای را کاهش دهد. در فرآیند نصب باید از ابزار تمیز و اتصالات هم جنس استفاده شود تا آلودگی آهنی روی سطح باقی نماند و مقاومت طبیعی استیل در برابر خوردگی حفظ شود.

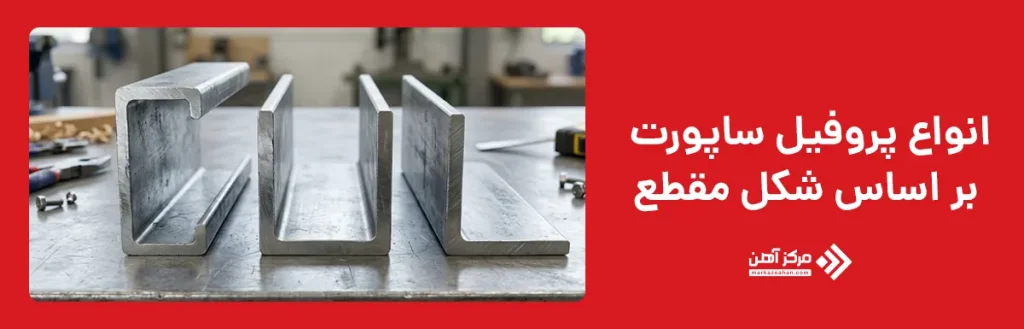

انواع پروفیل ساپورت بر اساس شکل مقطع
شکل مقطع یکی از مهمترین عوامل موثر بر عملکرد پروفیل ساپورت تاسیسات است، زیرا نحوه توزیع تنش، میزان مقاومت خمشی، ظرفیت تحمل بار و نوع اتصال تجهیزات را مشخص می کند. اگرچه ممکن است دو پروفیل از نظر ضخامت و جنس یکسان باشند، اما تفاوت در هندسه مقطع باعث می شود رفتار آن ها در برابر نیروهای وارده کاملا متفاوت باشد. به همین دلیل مهندسان تنها بر اساس ابعاد یا وزن پروفیل تصمیم گیری نمی کنند، بلکه نوع بارگذاری، جهت اعمال نیرو، محل نصب، طول دهانه و تعداد تجهیزات متصل را نیز در نظر می گیرند.
در سیستم های تاسیساتی معمولا از مقاطع C، U و L استفاده می شود که هر کدام برای شرایط مشخصی طراحی شده اند. برخی از این مقاطع برای ساخت ریل های نگهدارنده و آویزهای سقفی مناسب هستند، برخی دیگر در ساخت کنسول های دیواری یا قاب های چند طبقه عملکرد بهتری دارند و بعضی نیز برای مهاربندی یا ایجاد اتصالات کمکی استفاده می شوند. انتخاب نادرست شکل مقطع می تواند موجب افزایش تغییر شکل، کاهش پایداری سازه یا حتی افزایش هزینه های اجرا شود. از طرف دیگر، هماهنگی شکل پروفیل با اتصالات استاندارد باعث می شود نصب تجهیزات سریع تر انجام شود و در صورت نیاز به توسعه یا جابه جایی تاسیسات، تغییرات با صرف زمان و هزینه کمتری انجام گیرد. در ادامه، رایج ترین مقاطع مورد استفاده در سیستم های ساپورت معرفی می شوند.
پروفیل ساپورت C شکل
پروفیل ساپورت C شکل رایج ترین مقطع مورد استفاده در اجرای تاسیسات ساختمانی و صنعتی است. طراحی این مقطع به گونه ای انجام شده که ضمن داشتن وزن مناسب، مقاومت خمشی بالایی نیز ایجاد کند. فضای داخلی مقطع امکان نصب مهره فنری، پیچ و انواع اتصالات استاندارد را فراهم می کند و به همین دلیل اجرای سینی کابل، لوله کشی، کانال های تهویه و تجهیزات مکانیکی با سرعت بیشتری انجام می شود. این نوع پروفیل قابلیت استفاده به صورت افقی، عمودی یا آویز سقفی را دارد و می توان چند شاخه از آن را برای ساخت فریم های پیچیده به یکدیگر متصل کرد. تنوع ابعاد و ضخامت نیز باعث شده مقطع C برای پروژه های سبک و سنگین انتخاب اول بسیاری از طراحان تاسیسات باشد.
پروفیل ساپورت U شکل
پروفیل ساپورت U شکل بیشتر در محل هایی استفاده می شود که نیاز به ایجاد تکیه گاه مستقیم یا هدایت تجهیزات در داخل مقطع وجود دارد. دیواره های موازی این پروفیل باعث می شوند قطعات مختلف به راحتی درون آن قرار گرفته و مهار شوند. از این مقطع در ساخت پایه های نگهدارنده، شاسی تجهیزات، قاب های فلزی و برخی مسیرهای عبور لوله استفاده می شود. پروفیل U شکل در مقایسه با نوع C معمولا اتصالات داخلی کمتری را پشتیبانی می کند، اما در بسیاری از کاربردهای سازه ای، پایداری مناسبی ایجاد می کند. انتخاب این مقطع زمانی مناسب است که طراحی پروژه به یک پروفیل ساده، مقاوم و اقتصادی نیاز داشته باشد.
پروفیل ساپورت L شکل
پروفیل ساپورت L شکل که با نام نبشی ساپورت نیز شناخته می شود، بیشتر برای ساخت کنسول های دیواری، مهاربندها و اتصالات کمکی مورد استفاده قرار می گیرد. این مقطع به دلیل داشتن دو بال عمود بر هم، امکان اتصال آسان به دیوار، سقف یا سایر اجزای فلزی را فراهم می کند. در بسیاری از پروژه ها از پروفیل L شکل به عنوان عضو تقویتی در کنار مقاطع C یا U استفاده می شود تا استحکام مجموعه افزایش پیدا کند. علاوه بر این، ساخت براکت های سفارشی، قاب های سبک و پایه های نصب تجهیزات نیز از کاربردهای رایج این نوع پروفیل است. انتخاب ضخامت مناسب و استفاده از اتصالات استاندارد باعث می شود این مقطع بتواند عملکرد مطمئن و پایداری در سیستم های ساپورت تاسیسات ارائه دهد.

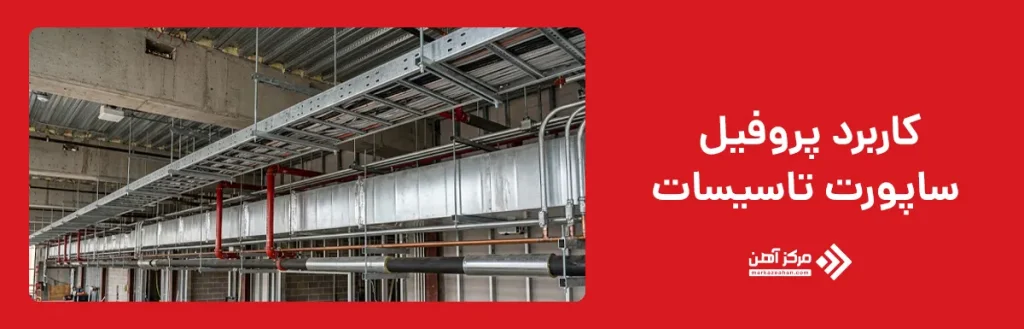

کاربرد پروفیل ساپورت تاسیسات
پروفیل ساپورت تاسیسات برای ایجاد سازه های نگهدارنده در مسیر اجرای تجهیزات مکانیکی و الکتریکی استفاده می شود و نقش آن تنها ثابت نگه داشتن یک قطعه نیست. این محصول باید وزن تجهیزات، ارتعاش ناشی از کارکرد دستگاه ها، تغییرات طولی لوله ها و نیروهای جانبی را به نقاط مطمئن سازه منتقل کند. در سیستم های لوله کشی آب، فاضلاب، بخار، گاز و اطفای حریق، از پروفیل ساپورت برای نصب بست ها، آویزها و پایه های دیواری استفاده می شود. در بخش برق نیز این مقاطع برای نگهداری سینی کابل، نردبان کابل، تابلوهای فرعی و مسیرهای عبور سیم کاربرد دارند. کانال های تهویه، یونیت های سبک، تجهیزات موتورخانه و برخی اجزای خطوط تولید نیز با استفاده از چارچوب های ساخته شده از ساپورت پروفیل در محل مناسب نصب می شوند.
در پروژه های صنعتی، امکان ساخت قاب های چند طبقه از مهمترین قابلیت های این سیستم است؛ زیرا چند مسیر لوله یا کابل را می توان در ارتفاع های متفاوت و با فاصله مشخص از یک سازه مشترک عبور داد. این شیوه علاوه بر استفاده بهتر از فضا، دسترسی برای بازرسی، تعمیر و تعویض تجهیزات را آسان تر می کند. در ساختمان های مرتفع، بیمارستان ها، مراکز داده و کارخانه ها، نظم مسیرها اهمیت زیادی دارد و اجرای ساپورت استاندارد از تداخل شبکه های مختلف جلوگیری می کند. همچنین در برخی پروژه ها، پروفیل ها برای مهاربندی لرزه ای تاسیسات به کار می روند تا جابه جایی جانبی تجهیزات هنگام زلزله محدود شود. نوع مقطع، ضخامت ورق، فاصله تکیه گاه ها و شیوه اتصال باید متناسب با وزن و شرایط بهره برداری انتخاب شوند؛ زیرا یک ساپورت پروفیل نامناسب می تواند باعث افتادگی مسیر، ایجاد تنش در اتصالات یا آسیب به تجهیزات شود.
مزایا و معایب پروفیل ساپورت
پروفیل ساپورت به دلیل ساختار مهندسی شده، تنوع ابعاد و امکان استفاده همراه با اتصالات مختلف، اجرای تاسیسات را سریع تر و منظم تر می کند. در این روش بخش زیادی از عملیات برشکاری و جوشکاری سنتی حذف می شود و قطعات با استفاده از پیچ، مهره، بست و براکت به یکدیگر متصل می شوند. همین ویژگی امکان تغییر مسیر لوله ها، کابل ها یا تجهیزات را پس از اجرا فراهم می کند و در صورت توسعه پروژه، می توان بدون تخریب گسترده سازه نگهدارنده را اصلاح کرد. کاهش ضایعات مصالح، دسترسی آسان تر برای تعمیرات، امکان ساخت قاب های چند طبقه و هماهنگی با سیستم های مکانیکی و الکتریکی مختلف از دیگر مزایای آن به شمار می رود. همچنین تولید مدل های ساده، شیاردار، گالوانیزه و استیل باعث می شود برای هر محیط، محصول متناسبی انتخاب شود.
در کنار این ویژگی ها، استفاده از پروفیل ساپورت محدودیت هایی نیز دارد. انتخاب ابعاد یا ضخامت نامناسب ممکن است باعث خمش مقطع، افتادگی تجهیزات یا کاهش ایمنی مجموعه شود. به همین دلیل وزن لوله ها، فاصله تکیه گاه ها، نیروهای جانبی و شرایط بهره برداری باید پیش از خرید بررسی شوند. مدل های گالوانیزه گرم و استیل نیز هزینه اولیه بیشتری نسبت به نمونه های فولادی معمولی دارند، هرچند در محیط های مرطوب و خورنده دوام بالاتری ارائه می دهند. نصب غیر اصولی، استفاده از اتصالات بی کیفیت یا رعایت نکردن فاصله استاندارد میان ساپورت ها می تواند عملکرد سیستم را مختل کند. بنابراین بهره گیری از نیروی اجرایی ماهر و کنترل مشخصات فنی محصول، برای دستیابی به یک سازه نگهدارنده مطمئن ضروری است.

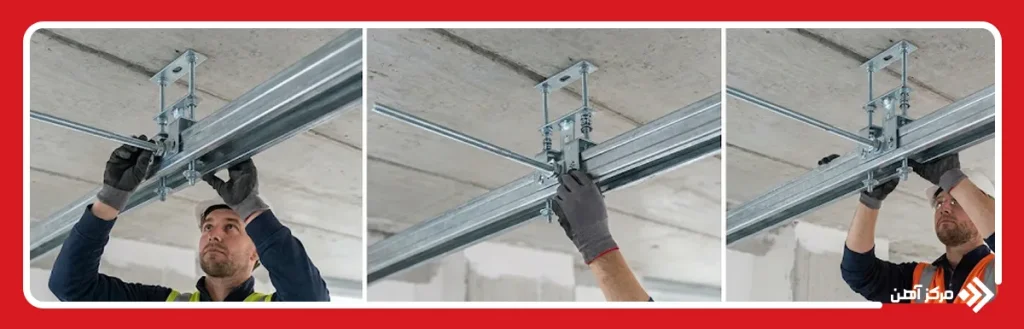

نحوه نصب پروفیل ساپورت
اجرای صحیح پروفیل ساپورت تاسیسات تاثیر مستقیمی بر ایمنی، دوام و عملکرد تجهیزات تاسیساتی دارد. پیش از شروع نصب، ابتدا مسیر عبور لوله ها، سینی کابل یا کانال های تهویه بر اساس نقشه های اجرایی مشخص می شود و محل قرارگیری ساپورت ها با توجه به وزن تجهیزات، فاصله دهانه ها و نقاط اتصال روی سازه تعیین می گردد. پس از آن، محل نصب روی سقف، دیوار یا ستون آماده شده و در صورت نیاز از انکر بولت، رول بولت یا صفحات فلزی برای ایجاد تکیه گاه استفاده می شود. سپس شاخه های پروفیل در ابعاد مورد نیاز برش داده شده و با استفاده از اتصالات استاندارد به یکدیگر متصل می شوند. در این مرحله کنترل تراز بودن سازه، هم راستا بودن پروفیل ها و محکم بودن تمام اتصالات اهمیت زیادی دارد، زیرا کوچک ترین خطا می تواند باعث ایجاد تنش اضافی یا تغییر موقعیت تجهیزات در ادامه بهره برداری شود.
پس از تکمیل سازه نگهدارنده، بست ها، براکت ها و سایر تجهیزات اتصال روی پروفیل نصب می شوند و لوله ها، کابل ها یا کانال ها در محل خود قرار می گیرند. در پایان نیز تمام پیچ ها و مهره ها از نظر میزان سفت شدن، فاصله میان ساپورت ها، هم راستایی مسیرها و ظرفیت تحمل بار بررسی می شوند. در پروژه های صنعتی بزرگ معمولا پیش از بهره برداری، یک بازبینی نهایی انجام می شود تا از عدم وجود تغییر شکل، لقی اتصالات یا تداخل با سایر تاسیسات اطمینان حاصل شود. رعایت فاصله استاندارد میان ساپورت ها، استفاده از اتصالات با کیفیت و انتخاب پروفیل متناسب با شرایط پروژه، مهمترین عواملی هستند که باعث افزایش عمر مفید سیستم و کاهش هزینه های تعمیر و نگهداری در سال های آینده خواهند شد.
پروفیل ساپورت یکی از اجزای مهم در اجرای تاسیسات مکانیکی و الکتریکی به شمار می رود که وظیفه ایجاد یک بستر ایمن و منظم برای نصب انواع لوله، سینی کابل، کانال تهویه و تجهیزات صنعتی را بر عهده دارد. تنوع در جنس، ابعاد، نوع پوشش و شکل مقطع باعث شده این محصول در پروژه های ساختمانی، کارخانه ها، پالایشگاه ها، نیروگاه ها، مراکز درمانی و بسیاری از صنایع دیگر کاربرد گسترده ای داشته باشد. انتخاب صحیح نوع پروفیل، رعایت اصول طراحی، استفاده از اتصالات استاندارد و اجرای دقیق، تاثیر مستقیمی بر استحکام و دوام سیستم نگهدارنده خواهد داشت. به همین دلیل، پیش از خرید باید عواملی مانند شرایط محیطی، میزان بارگذاری، نوع تجهیزات و روش نصب به دقت بررسی شوند تا سازه ای مطمئن، بادوام و قابل توسعه برای سال های طولانی در اختیار بهره بردار قرار گیرد.
سوالات متداول
پروفیل ساپورت یک مقطع فلزی مهندسی شده برای نگهداری انواع لوله، سینی کابل، کانال تهویه و تجهیزات تاسیساتی است. این محصول باعث ایجاد یک سازه منظم، مقاوم و قابل توسعه در پروژه های ساختمانی و صنعتی می شود.
پروفیل ساپورت ساده سطحی یکپارچه دارد و معمولا در سازه های سفارشی استفاده می شود، اما ساپورت پروفیل شیاردار دارای شیارهای استاندارد است که نصب تجهیزات و اتصالات را بدون نیاز به سوراخ کاری یا جوشکاری گسترده امکان پذیر می کند.
این نوع پروفیل برای محیط هایی که در معرض رطوبت، بارندگی یا بخار قرار دارند مناسب است. پوشش گالوانیزه از زنگ زدگی جلوگیری کرده و عمر مفید محصول را در شرایط محیطی سخت افزایش می دهد.
در صنایع غذایی، دارویی، شیمیایی، دریایی، بیمارستان ها و سایر محیط هایی که مقاومت بالا در برابر خوردگی و رعایت الزامات بهداشتی اهمیت دارد، استفاده از پروفیل ساپورت استیل بهترین گزینه محسوب می شود.
بله، در صورتی که ابعاد، ضخامت، نوع مقطع و فاصله ساپورت ها بر اساس محاسبات مهندسی انتخاب شوند، این سیستم می تواند بار تجهیزات سنگین تاسیساتی را به صورت ایمن تحمل کند.
در بسیاری از سیستم های مدرن، قطعات با استفاده از پیچ، مهره، بست و اتصالات استاندارد مونتاژ می شوند و نیازی به جوشکاری گسترده وجود ندارد. این موضوع سرعت اجرا را افزایش داده و امکان تغییر یا توسعه تاسیسات در آینده را نیز فراهم می کند.
