میلگرد انتظار یا ریشه چیست و چه کاربردی دارد؟

میلگرد انتظار یا ریشه یکی از اجزای مهم در اجرای سازه های بتنی است که برای ایجاد پیوستگی بین بخش های مختلف سازه استفاده می شود. در این میان، مفهوم میلگرد داول نیز به عنوان روشی برای انتقال نیرو بین دو بخش بتن ریزی شده مطرح است و نقش مهمی در افزایش یکپارچگی و عملکرد سازه دارد. استفاده صحیح از این میلگردها باعث می شود اتصال بین فونداسیون، ستون و سایر اجزا به صورت اصولی برقرار شود.

در اجرای این نوع میلگردها، توجه به کیفیت متریال و نحوه قرارگیری آن ها اهمیت زیادی دارد، چرا که هرگونه خطا می تواند بر مقاومت کلی سازه تاثیر بگذارد. از طرفی، نوسانات بازار و قیمت آهن نیز در انتخاب نوع و مقدار میلگرد مصرفی بی تاثیر نیست و بسیاری از مجریان پروژه ها سعی می کنند با مدیریت هزینه ها، بهترین عملکرد را از سازه خود دریافت کنند.

همچنین، بررسی مشخصات فنی و استانداردهای مرتبط با این نوع آرماتورها، در کنار توجه به قیمت میلگرد، می تواند به تصمیم گیری بهتر در خرید و اجرا کمک کند. اگر می خواهید با جزئیات بیشتری درباره میلگرد انتظار، نحوه اجرا و کاربردهای آن آشنا شوید، در ادامه مطلب همراه ما باشید.

میلگرد انتظار چیست؟

میلگرد انتظار که با نام آرماتور انتظار یا ریشه انتظار نیز شناخته می شود، به میلگردهایی گفته می شود که بخشی از آن ها در بتن یک عضو سازه ای (مثل فونداسیون یا ستون) قرار گرفته و بخش دیگر به صورت بیرون زده باقی می ماند تا در مرحله بعدی اجرا، به عضو جدید متصل شود. این میلگردها نقش بسیار مهمی در ایجاد پیوستگی بین اجزای مختلف سازه دارند و باعث انتقال صحیح نیروها بین بخش های قدیمی و جدید می شوند. در واقع، بدون استفاده از میلگرد انتظار، اتصال مناسب بین دو بخش بتن ریزی شده در زمان های مختلف به درستی برقرار نمی شود و در این میان توجه به محاسبه اورلب میلگرد برای ایجاد همپوشانی استاندارد بین میلگردها اهمیت ویژه ای دارد.

در کاربردهای اجرایی، میلگرد انتظار معمولا در محل هایی مانند فونداسیون، تیرها، دیوارهای برشی و ستون ها تعبیه می شود. استفاده صحیح از میلگرد انتظار باعث افزایش مقاومت سازه در برابر نیروهای کششی و برشی شده و از ایجاد ترک در محل اتصال جلوگیری می کند. رعایت استانداردهایی مانند پوشش بتن، نحوه خم کردن میلگرد و همچنین تعیین حداقل طول میلگرد انتظار ستون از جمله مواردی است که در طراحی و اجرای این نوع آرماتور اهمیت زیادی دارد.

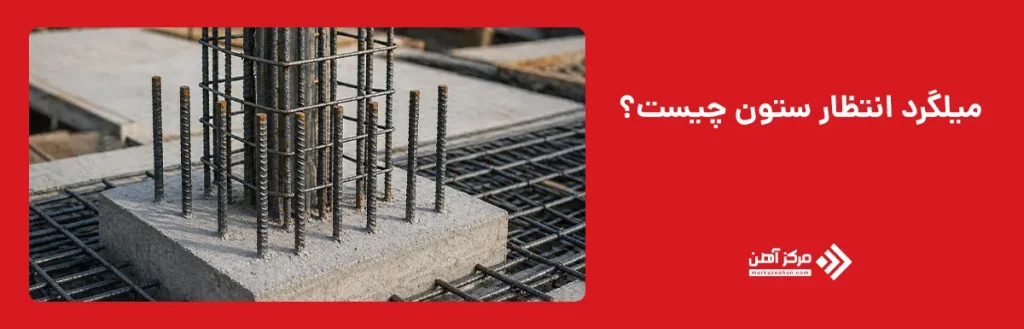

میلگرد انتظار ستون چیست؟

میلگرد انتظار ستون به میلگردهایی گفته می شود که از داخل فونداسیون یا طبقه زیرین بیرون گذاشته می شوند تا در اجرای ستون های طبقات بالاتر مورد استفاده قرار گیرند. این نوع آرماتور انتظار در واقع رابط اصلی بین ستون و فونداسیون است و وظیفه انتقال بارهای قائم و جانبی از ستون به پی را بر عهده دارد. به همین دلیل، طراحی و اجرای دقیق میلگرد انتظار ستون در فونداسیون از اهمیت بسیار بالایی برخوردار است.

در اجرای صحیح، طول بیرون زدگی این میلگردها باید مطابق با ضوابط آیین نامه ای و بر اساس حداقل طول میلگرد انتظار ستون تعیین شود تا اتصال مناسبی با آرماتور ستون برقرار گردد. همچنین نحوه قرارگیری، فاصله بین میلگردها و همپوشانی آن ها با میلگردهای ستون باید به گونه ای باشد که از ایجاد ضعف در محل اتصال جلوگیری شود. در صورتی که ریشه انتظار به درستی اجرا نشود، ممکن است کل عملکرد سازه در برابر بارهای مختلف دچار مشکل شود.

کاربرد میلگردهای انتظار

میلگرد انتظار در روسازی‌ های محکم ایجاد شده که در آن‌ ها بتن و فولاد به‌ کار رفته است، استفاده گسترده‌ ای دارند. استفاده اصلی از میلگردهای انتظار در اعضای بتنی، ستون‌ ها به عنوان میلگرد انتظار ستون و طرح راه‌ پله می‌ باشد. یعنی جاهایی که در آینده احتمال افزایش حجم میان آن‌ ها وجود دارد.

میلگرد انتظار در اتصال دال به راه‌ پله‌ ها نیز کاربرد دارد. از آنجایی‌ که احتمال افزایش حجم ساختمان در آینده بسیار محتمل است، این میلگرد در انتهای ستون‌ ها به کار می‌ رود. در حال حاضر، بحث گسترش و انبساط ساختمان‌ ها در مرور زمان، کاملاً بحثی مطرح می‌ باشد و پیش از شروع فرایند ساخت این موضوع به‌ خوبی در نظر گرفته می‌ شود. البته بعضی ساختمان‌ ها مجوز گسترش ندارند و نباید از میلگردهای انتظار به این منظور استفاده کنند.

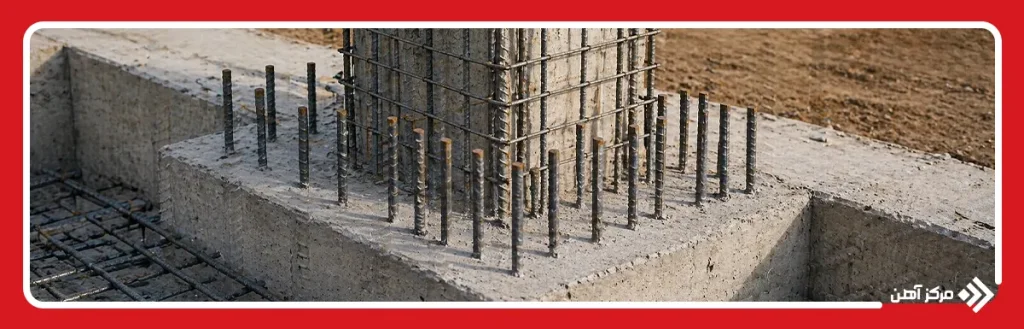

هدف استفاده از میلگرد انتظار

میلگرد انتظار یکی از مهم‌ترین اجزای اجرایی در سازه‌های بتنی است که برای ایجاد اتصال بین بخش‌هایی که در زمان‌های مختلف بتن‌ریزی می‌شوند، به کار می‌رود. این میلگردها با بیرون‌زدگی از عضو اولیه، امکان درگیری مناسب با بتن جدید را فراهم کرده و باعث می‌شوند سازه به‌صورت یکپارچه عمل کند. در واقع، بدون استفاده از این نوع آرماتور، انتقال نیرو بین اجزای مختلف به‌درستی انجام نشده و عملکرد سازه دچار ضعف می‌شود.

اهداف استفاده از میلگرد انتظار:

• ایجاد پیوستگی سازه‌ای: مهم‌ترین هدف، اتصال مؤثر بین اعضای قدیمی و جدید بتن‌ریزی شده است تا سازه به‌صورت یکپارچه رفتار کند. در این زمینه، عملکرد آن مشابه میلگرد داول در انتقال نیرو بین دو بخش بتن است.
• انتقال صحیح نیروها: این میلگردها نیروهای کششی، فشاری و برشی را بین اعضا منتقل کرده و از تمرکز تنش در محل اتصال جلوگیری می‌کنند.
• جلوگیری از ترک و گسیختگی: با تأمین درگیری مناسب بین بتن‌ها، احتمال ایجاد ترک در محل اتصال به‌طور قابل توجهی کاهش می‌یابد.
• افزایش مقاومت و ایمنی سازه: وجود میلگرد انتظار باعث می‌شود سازه در برابر بارهای مختلف (به‌ویژه بارهای لرزه‌ای) عملکرد بهتری داشته باشد.
• امکان اجرای مرحله‌ای پروژه: در بسیاری از پروژه‌ها که بتن‌ریزی به‌صورت مرحله‌ای انجام می‌شود، این میلگردها نقش کلیدی در ادامه اجرای سازه بدون افت کیفیت دارند.

در مجموع، میلگرد انتظار یک عنصر کلیدی برای تضمین یکپارچگی، دوام و عملکرد صحیح سازه‌های بتنی است و رعایت اصول طراحی و اجرای آن اهمیت بسیار بالایی دارد.

نحوه اتصال میلگرد انتظار

میلگرد انتظار باید موازی با خط میانی چیده شود. کانال‌ های جدید نیز باید بریده گردند تا حداقل نیمی از یک میلگرد انتظار بتواند روی یک درز یا شکاف قرار بگیرد.

برای اینکه درزها بتوانند حرکت کنند، میلگردهای انتظار میان درزهای عرضی در روسازی ‌های بتنی قرار می ‌گیرند. آن ‌ها در میان عضو بتنی قرار می ‌گیرند و با مواد اتصال‌ شکن پوشش‌ داده می ‌شوند تا جلوی اتصال با PCC گرفته ‌شود. میلگرد انتظار به انتقال بار نیز کمک می ‌کند تا اعضای بتنی مجاور با تغییرات دما به ‌راحتی بتوانند فرایندهای انبساط و انقباض را انجام دهند.

در اتصال میلگرد انتظار ممکن است مشکلاتی رخ دهد. برای مثال ممکن است میلگردها درست نصب نشوند که یکی از دلایل آن می‌تواند کمبود امکانات مناسب باشد یا اینکه سبدهای این میلگردها طی این فرایند آسیب  ‌دیده باشد. همچنین ممکن است بتنی که اطراف میلگرد وجود دارد، به‌ درستی متراکم و فشرده‌ نشده باشد. باید توجه داشت که اگر میلگرد انتظار در ساختمان به‌ درستی نصب نشود، احتمال ریزش ساختمان به‌ طرز عجیبی بالا می‌ رود. بهتر است در نصب این نوع میلگردها از افراد ماهر و باتجربه استفاده گردد تا جلوی حوادث احتمالی گرفته شود.

میلگرد انتظار در دیوارهای RCC برای اعضای بتنی و ستون‌ ها نیز کاربرد دارد. این میلگردها به دو شکل نصب می‌ گردند:

روش اول: میلگرد کوتاه قبل بتن‌ ریزی چیده می‌ شود. این روش معمول‌ ترین و بهترین روش از لحاظ اتصال و به‌ صرفه‌ بودن می‌ باشد. چرا که دیگر نیازی به مواد شیمیایی برای برقراری اتصال نیست.

روش دوم: در بتن حفره‌ هایی ایجاد می‌ شود و برای اتصال قوی از ماده شیمیایی هیلتی استفاده می‌ گردد. این روش گران‌ تر می‌ باشد، زیرا این ماده شیمیایی، ماده‌ ای گران‌ قیمت است. معمولاً اگر روش اول فراموش شود، از روش دوم استفاده می‌ گردد. در هنگام ساخت ساختمان باید حتماً به این نکته توجه نمود که برای دریافت عملکرد بهتر و جلوگیری از هزینه‌ های احتمالی، ابتدا میلگردهای انتظار چیده‌ شوند و سپس عملیات بتن‌ ریزی آغاز شود.

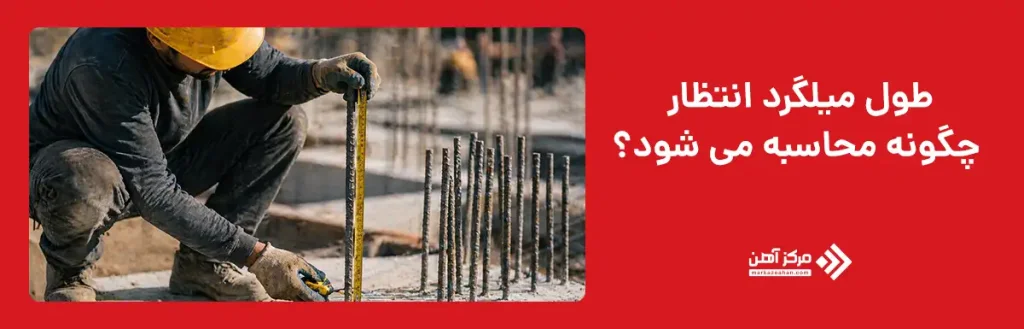

طول میلگرد انتظار چگونه محاسبه می شود؟

محاسبه طول میلگرد انتظار یکی از مراحل مهم در طراحی و اجرای صحیح آرماتوربندی است. برای درک دقیق میلگرد انتظار چیست باید بدانیم که این میلگردها وظیفه ایجاد اتصال بین دو عضو سازه ای را دارند، بنابراین طول آن ها باید به اندازه ای باشد که انتقال نیرو به خوبی انجام شود. در نحوه محاسبه طول میلگرد انتظار، پارامترهایی مانند قطر میلگرد، نوع فولاد، مقاومت بتن، محل قرارگیری (ستون، تیر یا فونداسیون) و نوع اتصال (اورلپ یا قلاب) در نظر گرفته می شود. به طور معمول، طول مهاری یا طول همپوشانی به عنوان مبنای محاسبه میلگرد انتظار ستون در نظر گرفته می شود.

در پروژه های اجرایی، مواردی مانند طول میلگرد انتظار ستون و اندازه میلگرد انتظار باید مطابق آیین نامه و نقشه های سازه ای تعیین شود. به عنوان مثال، در اجرای میلگرد انتظار راه پله در فونداسیون یا حتی میلگرد انتظار سقف، شرایط بارگذاری و نحوه اتصال با عضو جدید اهمیت زیادی دارد. همچنین در برخی موارد خاص مانند میلگرد انتظار برای سقف کاذب، طول و سایز میلگرد ممکن است متفاوت و سبک تر انتخاب شود. نکته مهم دیگر، محافظت از میلگرد انتظار در زمان بین دو مرحله بتن ریزی است؛ زیرا زنگ زدگی یا آلودگی سطح میلگرد می تواند کیفیت اتصال را کاهش دهد.

حداقل طول میلگرد انتظار ستون

حداقل طول میلگرد انتظار ستون یکی از مهم ترین معیارها در طراحی سازه های بتن آرمه است که باید بر اساس آیین نامه های معتبر تعیین شود. این طول معمولا به صورت مضربی از قطر میلگرد (مثلا 40 تا 60 برابر قطر میلگرد) در نظر گرفته می شود تا اتصال مناسبی بین ستون و فونداسیون برقرار گردد. رعایت این مقدار برای دستیابی به چسبندگی کافی بین بتن و فولاد ضروری است و عدم توجه به آن می تواند باعث ضعف در انتقال نیرو و کاهش ایمنی سازه شود.

در تعیین طول میلگرد انتظار، علاوه بر قطر میلگرد، عواملی مانند نوع بارگذاری، شرایط محیطی و محل قرارگیری عضو نیز تاثیرگذار هستند. به همین دلیل، اندازه میلگرد انتظار ستون و حتی حداقل ارتفاع میلگرد انتظار ستون باید دقیقا طبق نقشه های اجرایی و محاسبات مهندسی تعیین شوند. در بسیاری از پروژه ها، اگر طول کافی برای اورلپ فراهم نباشد، از روش هایی مانند وصله مکانیکی یا قلاب استفاده می شود. در نهایت، اجرای دقیق این ضوابط تضمین می کند که عملکرد سازه در برابر بارهای مختلف، به ویژه بارهای لرزه ای، دچار مشکل نشود.

مزایای استفاده از میلگرد انتظار

این محصول دارای مزایای بی شماری می باشد که مهم ترین آن را می توان کاهش هزینه های کلی سازه به شمار آورد. در ادامه شما را با سایر مزایای استفاده از میلگردهای انتظار آشنا خواهیم کرد.

• میلگرد انتظار به دلیل حرکت افقی مناسب، جلوی فروپاشی اعضای بتنی را می‌ گیرد. این میلگردها علاوه بر این مزیت، عملکرد درزهای موجود در ساختار عضو را بهبود می‌ بخشند.
• با استفاده از میلگردهای انتظار، میزان تحمل بار اعضای بتنی بسیار بالاتر می‌ رود و به‌ راحتی متلاشی نخواهند شد. البته میلگرد انتظار ضدزنگ، هزینه اولیه پروژه را افزایش می‌ دهد. اما هزینه کلی این چرخه را با عملکرد خود کاهش خواهد داد.
• میلگردهای انتظار ساختار را به‌ راحتی منبسط می‌ کنند. برای انجام این کار به ایجاد حفره‌ های کوچک با استفاده از دریل نیاز است.
• با استفاده از میلگرد انتظار حجم تنش ایجاد شده نیز کمتر می‌ شود. امروزه در اکثر ساختمان‌ ها، میلگردهای انتظار یا میلگردهای ریشه به‌ کار رفته‌ اند و تأثیر به‌ سزای آن‌ ها را در عمر بالای این نوع ساختمان‌ ها می‌ توان به‌ خوبی مشاهده کرد.

رابطه میلگرد انتظار با ستون، فونداسیون و دال‌ ها

میلگرد انتظار نقش کلیدی در اتصال بین فونداسیون و ستون دارد. در زمان اجرای فونداسیون، این میلگردها به صورت بیرون زده از بتن قرار داده می شوند تا در مرحله بعدی، آرماتوربندی ستون به آن ها متصل شود. این اتصال باعث انتقال صحیح بارهای فشاری و کششی از ستون به فونداسیون شده و از ایجاد ضعف یا گسیختگی در محل اتصال جلوگیری می کند. رعایت طول مهاری و همپوشانی مناسب در این بخش بسیار مهم است.

در ارتباط با دال ها، میلگرد انتظار معمولا برای اتصال دال به تیر یا دیوارهای برشی استفاده می شود. این میلگردها باعث ایجاد پیوستگی بین اجزای افقی و عمودی سازه شده و از جداشدگی یا ایجاد ترک در محل اتصال جلوگیری می کنند. در پروژه هایی که بتن ریزی در چند مرحله انجام می شود، وجود میلگرد انتظار نقش مهمی در یکپارچگی سازه و عملکرد مناسب آن در برابر بارهای وارده دارد.

در مجموع، میلگرد انتظار به عنوان یک عنصر اتصال دهنده، نقش اساسی در ایجاد پیوستگی بین ستون، فونداسیون و دال ها ایفا می کند. اجرای صحیح آن باعث انتقال یکنواخت نیروها، افزایش مقاومت سازه و کاهش احتمال بروز ترک و آسیب در محل اتصالات می شود، به همین دلیل رعایت اصول طراحی و اجرا در این بخش اهمیت بسیار بالایی دارد.
