جوشکاری میلگرد چیست؟ بررسی روش ها و کاربردها

جوشکاری میلگرد یکی از روش های ایجاد اتصال دائمی میان آرماتورها است که با استفاده از حرارت، فشار یا ترکیبی از این دو انجام می شود. در پاسخ به این سوال که جوشکاری میلگرد چیست، باید گفت این فرایند تنها ذوب کردن و اتصال دو قطعه فولادی نیست، بلکه عملیاتی تخصصی است که باید بر اساس نوع میلگرد، ترکیب شیمیایی فولاد، قطر آرماتور، محل اتصال و شرایط بارگذاری انجام شود. اتصال نادرست ممکن است باعث ایجاد ترک، ترد شدن فولاد یا کاهش شکل پذیری میلگرد در ناحیه جوش شود. به همین دلیل استفاده از جوش در بخش های سازه ای باید با نقشه های اجرایی، نظر مهندس طراح و ضوابط فنی پروژه هماهنگ باشد. هنگام انتخاب مصالح و روش اتصال نیز علاوه بر بررسی مشخصات فنی، شرایط بازار و قیمت آهن می تواند در برآورد هزینه های اجرای پروژه موثر باشد.

روش های مختلفی برای جوشکاری میلگرد وجود دارد که هر کدام تجهیزات، محدودیت ها و کاربردهای مشخصی دارند. فورجینگ، جوشکاری قوسی، جوشکاری مقاومتی و جوشکاری گازی از روش هایی هستند که با توجه به نوع پروژه و قابلیت جوش پذیری فولاد انتخاب می شوند. پیش از اجرا باید گرید میلگرد، کربن معادل، نوع دستگاه، الکترود، شدت جریان، نحوه آماده سازی سطح و شرایط سرد شدن اتصال بررسی شود. همچنین مقایسه قیمت میلگرد نباید جایگزین کنترل گواهی فنی و اطمینان از قابلیت جوشکاری محصول شود. در ادامه با انواع روش های جوشکاری میلگرد، مراحل اجرا، کاربردها، مزایا، معایب و نکات مهم فنی و ایمنی آن آشنا می شویم؛ با ما همراه باشید.

جوشکاری میلگرد چیست؟

جوشکاری میلگرد به فرایند ایجاد اتصال دائمی میان دو میلگرد یا بین میلگرد و یک قطعه فولادی گفته می شود که با استفاده از حرارت، فشار یا ترکیبی از هر دو انجام می گیرد. هدف از این اتصال، انتقال صحیح نیرو در محل اتصال و حفظ یکپارچگی عضو سازه ای است. برخلاف اتصال با سیم آرماتوربندی که تنها برای ثابت نگه داشتن میلگردها پیش از بتن ریزی استفاده می شود، اتصال جوشی می تواند بخشی از مسیر انتقال بار باشد و به همین دلیل اجرای آن باید مطابق الزامات فنی انجام شود. در پروژه های عمرانی، جوشکاری میلگرد با دستگاه زمانی مجاز است که مشخصات فولاد، نوع اتصال و شرایط اجرایی با ضوابط طراحی مطابقت داشته باشند. همچنین انتخاب صحیح تجهیزات، کیفیت اجرای اتصال و تنظیم آمپر مناسب برای جوشکاری تاثیر مستقیمی بر استحکام و دوام نهایی اتصال خواهد داشت.

نکته مهم این است که همه میلگردها قابلیت جوشکاری یکسانی ندارند. میزان کربن معادل، روش تولید، گرید فولاد و خواص مکانیکی هر میلگرد تعیین می کند که آیا امکان ایجاد یک اتصال ایمن وجود دارد یا خیر. به همین دلیل قبل از شروع عملیات باید مشخصات فنی محصول بررسی شود و تنها بر اساس ظاهر میلگرد تصمیم گیری نشود. علاوه بر این، انتخاب انواع الکترود جوشکاری نیز باید با توجه به جنس فولاد، شرایط محیطی و دستورالعمل اجرایی پروژه انجام شود تا احتمال ایجاد ترک، کاهش مقاومت یا ترد شدن ناحیه جوش به حداقل برسد. در بخش بعدی با انواع روش های جوشکاری میلگرد آشنا می شویم و بررسی می کنیم که هر روش برای چه شرایط و چه پروژه هایی مناسب است.

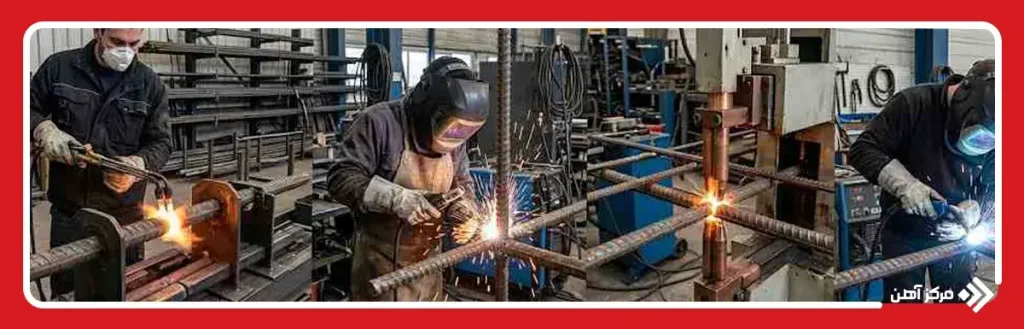

انواع روش های جوشکاری میلگرد

روش های جوشکاری میلگرد بر اساس نحوه ایجاد حرارت، میزان فشار وارد شده و نوع تجهیزات به چند گروه اصلی تقسیم می شوند. انتخاب هر روش باید با توجه به گرید فولاد، قطر میلگرد، وضعیت قرارگیری اتصال، شرایط کارگاه و میزان نیرویی که قرار است از محل جوش عبور کند انجام شود. برخی روش ها برای اتصال سر به سر میلگردها مناسب هستند و برخی دیگر بیشتر برای اتصال میلگرد به صفحات فولادی، قطعات مدفون یا اجزای فلزی کاربرد دارند. تفاوت اصلی این روش ها در نحوه انتقال انرژی به محل اتصال، کنترل منطقه متاثر از حرارت و کیفیت نهایی پیوستگی میان قطعات است.

مهم ترین روش های مورد استفاده شامل فورجینگ، جوشکاری قوسی، جوشکاری مقاومتی و جوشکاری گازی هستند. در فورجینگ، انتهای میلگردها پس از گرم شدن تحت فشار به یکدیگر متصل می شوند. در روش قوسی، حرارت مورد نیاز از قوس الکتریکی میان الکترود و فلز پایه به وجود می آید. جوشکاری مقاومتی با عبور جریان الکتریکی و ایجاد مقاومت در نقطه تماس انجام می شود و معمولا در تولید شبکه های میلگردی کاربرد دارد. در روش گازی نیز شعله حاصل از سوختن گاز برای گرم کردن و ذوب موضعی استفاده می شود. هر یک از این روش ها محدودیت های خاصی دارند و نمی توان یک شیوه را برای همه میلگردها و تمام بخش های سازه مناسب دانست. به همین دلیل انتخاب روش باید بر اساس نقشه های اجرایی، مشخصات فنی فولاد، شرایط دسترسی و سطح کنترل کیفیت پروژه صورت گیرد.

جوشکاری فورجینگ میلگرد

جوشکاری فورجینگ میلگرد یکی از روش های اتصال سر به سر آرماتورها است که بدون استفاده از الکترود یا فلز پرکننده انجام می شود. در این روش، انتهای دو میلگرد با شعله گاز تا رسیدن به حالت خمیری گرم شده و سپس با اعمال فشار محوری به یکدیگر متصل می شوند. کیفیت اتصال زمانی مناسب خواهد بود که دو میلگرد کاملا هم راستا باشند و حرارت به صورت یکنواخت در سطح مقطع پخش شود؛ زیرا هرگونه انحراف یا گرم شدن نامتعادل می تواند استحکام محل اتصال را کاهش دهد.

برای فورجینگ میلگرد، ابتدا دو سر آرماتور به صورت صاف و عمود بر محور برش داده می شوند. سپس میلگردها داخل گیره دستگاه قرار گرفته و مشعل حلقوی محل اتصال را گرم می کند. پس از رسیدن فولاد به دمای مورد نظر، فشار کنترل شده وارد می شود و برآمدگی یکنواختی در اطراف اتصال شکل می گیرد. ظاهر این برآمدگی می تواند نشانه اولیه اجرای درست باشد، اما تایید نهایی به بازرسی و آزمایش اتصال نیاز دارد.

این روش بیشتر برای ادامه میلگردهای قائم در ستون ها، دیوارهای بتنی و قطعات پیش ساخته کاربرد دارد. اجرای موفق آن به دستگاه تنظیم شده، اپراتور ماهر، سطح تمیز میلگرد و کنترل شرایط محیطی وابسته است.

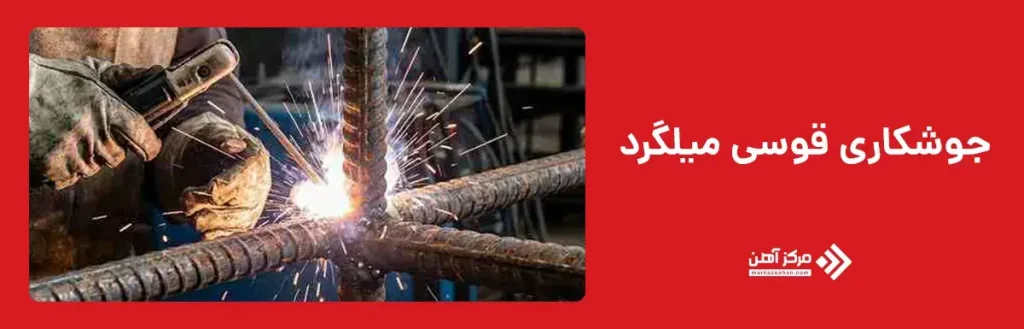

جوشکاری قوسی میلگرد

جوشکاری قوسی یکی از متداول ترین روش های اتصال میلگرد است که در آن حرارت مورد نیاز از طریق قوس الکتریکی میان الکترود و فلز پایه تامین می شود. در این روش، لبه های اتصال ذوب شده و پس از انجماد، پیوندی میان دو قطعه ایجاد می شود. به دلیل انعطاف پذیری بالا، این روش در بسیاری از پروژه های ساختمانی و صنعتی برای اتصال میلگرد به صفحات فولادی، قطعات فلزی و برخی جزئیات سازه ای مورد استفاده قرار می گیرد. البته اجرای صحیح آن نیازمند انتخاب الکترود مناسب، کنترل حرارت ورودی و رعایت دستورالعمل های جوشکاری قوس الکتریکی است تا خواص مکانیکی میلگرد دچار افت نشود.

کیفیت اتصال در جوشکاری قوسی به مهارت جوشکار، آماده سازی صحیح سطح میلگرد و تنظیم پارامترهای دستگاه وابسته است. به همین دلیل این روش معمولا زمانی انتخاب می شود که شرایط پروژه اجازه کنترل کامل عملیات جوشکاری و بازرسی نهایی اتصال را فراهم کند. در صورت رعایت اصول فنی، جوشکاری قوسی می تواند اتصال قابل قبولی ایجاد کند، اما استفاده از آن برای تمام گریدهای میلگرد یا همه اعضای سازه ای مجاز نیست و باید مطابق مشخصات فنی پروژه انجام شود.

جوشکاری مقاومتی میلگرد

در جوشکاری مقاومتی میلگرد، اتصال با عبور جریان الکتریکی از محل تماس دو قطعه و ایجاد حرارت ناشی از مقاومت الکتریکی انجام می شود. برخلاف بسیاری از روش های دیگر، در این فرایند معمولا از الکترود مصرفی یا فلز پرکننده استفاده نمی شود و فشار همزمان با عبور جریان، باعث تشکیل اتصال می شود. جوشکاری مقاومتی بیشتر در خطوط تولید کارخانه ها و برای ساخت مش های فولادی، شبکه های جوش شده و قطعات پیش ساخته کاربرد دارد؛ زیرا سرعت اجرای بالایی داشته و کیفیت اتصال در شرایط تولید انبوه یکنواخت تر است.

یکی از مهم ترین مزایای این روش، تکرارپذیری بالا و کاهش وابستگی به مهارت اپراتور نسبت به برخی روش های دستی است. البته اجرای آن به تجهیزات تخصصی و دستگاه های مخصوص نیاز دارد و به همین دلیل در کارگاه های ساختمانی کمتر مورد استفاده قرار می گیرد. انتخاب این روش زمانی منطقی است که تعداد اتصالات زیاد باشد و امکان تولید صنعتی با کنترل دقیق کیفیت وجود داشته باشد.

جوشکاری گازی میلگرد

جوشکاری گازی روشی است که در آن حرارت مورد نیاز از شعله حاصل از سوختن گازهای قابل اشتعال مانند استیلن و اکسیژن تامین می شود. این روش پیش از گسترش تجهیزات مدرن جوشکاری کاربرد بیشتری داشت، اما امروزه به دلیل کنترل دشوارتر دما و سرعت اجرای پایین، استفاده از آن در پروژه های سازه ای محدود شده است. با این حال در برخی تعمیرات، پروژه های سبک یا شرایطی که دسترسی به تجهیزات برقی امکان پذیر نیست، همچنان می تواند مورد استفاده قرار گیرد.

در این روش، کنترل یکنواخت حرارت اهمیت زیادی دارد؛ زیرا افزایش بیش از حد دما ممکن است خواص مکانیکی میلگرد را تحت تاثیر قرار دهد. به همین دلیل جوشکاری گازی معمولا انتخاب اول برای اجرای اتصالات حساس سازه ای نیست و تنها در شرایط مشخص و با رعایت الزامات فنی مورد استفاده قرار می گیرد. اجرای صحیح این روش نیز مانند سایر فرایندهای اتصال، نیازمند آماده سازی مناسب سطح میلگرد و کنترل کامل عملیات توسط نیروی متخصص است.

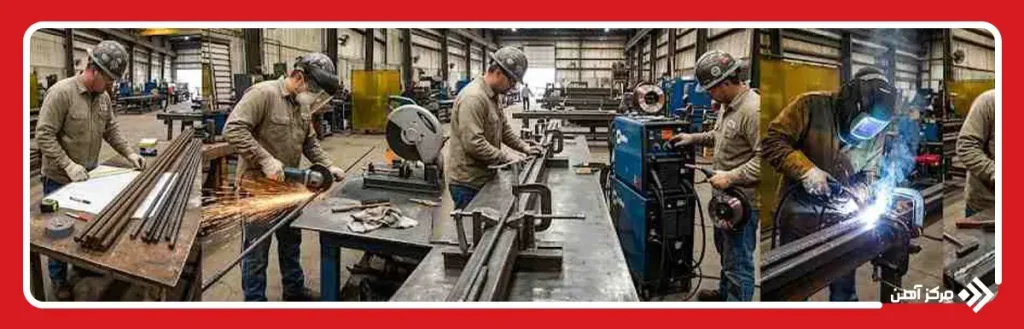

مراحل جوشکاری میلگرد

مراحل اجرای جوشکاری میلگرد باید بر اساس یک ترتیب مشخص انجام شوند تا اتصال ایجاد شده از نظر مقاومت، همراستایی و کیفیت ظاهری قابل قبول باشد. شروع کار بدون بررسی مشخصات میلگرد یا انتخاب مستقیم دستگاه و الکترود، می تواند باعث ایجاد اتصال ضعیف و غیر قابل اطمینان شود. به همین دلیل طریقه جوشکاری میلگرد فقط به ایجاد قوس یا گرم کردن سطح فولاد محدود نیست، بلکه از شناسایی نوع آرماتور آغاز شده و تا بازرسی نهایی محل جوش ادامه پیدا می کند.

در این فرایند ابتدا قابلیت جوش پذیری میلگرد بررسی می شود و سپس روش مناسب، دستگاه، الکترود و مواد مصرفی انتخاب می شوند. پس از آن انتهای میلگردها برش خورده، سطح اتصال از زنگ زدگی و آلودگی پاک می شود و قطعات در موقعیت صحیح ثابت می شوند. تنظیم جریان، ولتاژ، سرعت حرکت و حرارت ورودی نیز باید پیش از شروع عملیات انجام گیرد. پس از اجرای جوش، اتصال باید به شکل کنترل شده سرد شود و سرباره یا مواد اضافی از سطح آن حذف شوند. در پایان، بازرسی چشمی و در صورت نیاز آزمایش های فنی برای تایید کیفیت انجام می شوند. رعایت این ترتیب، احتمال ایجاد ترک، نفوذ ناقص، ناهم راستایی و کاهش سطح موثر اتصال را محدود می کند.

نکته مهم	توضیح
بررسی گرید میلگرد	گرید، استاندارد تولید، ترکیب شیمیایی و قابلیت جوش پذیری میلگرد باید پیش از شروع کار مشخص شوند.
رعایت آیین نامه	عملیات باید مطابق آیین نامه جوشکاری میلگرد، نقشه اجرایی و دستورالعمل تایید شده پروژه انجام شود.
آماده سازی سطح	زنگ زدگی، روغن، گریس، رطوبت، رنگ و سایر آلودگی ها باید از محل اتصال پاک شوند.
انتخاب روش مناسب	روش فورجینگ، قوسی، مقاومتی یا گازی باید با نوع اتصال، قطر میلگرد و شرایط اجرا سازگار باشد.
انتخاب تجهیزات	دستگاه، الکترود، کابل، گیره و مواد مصرفی باید متناسب با گرید میلگرد و روش جوشکاری انتخاب شوند.
تثبیت میلگردها	میلگردها باید با گیره یا فیکسچر در راستا، زاویه و فاصله صحیح ثابت شوند.
تنظیم پارامترها	شدت جریان، ولتاژ، قطبیت، سرعت حرکت و طول قوس باید طبق دستورالعمل تنظیم شوند.
کنترل دمای جوش	دمای محیط و فلز پایه باید بررسی شود و در صورت نیاز، پیش گرم کردن انجام گیرد.
اجرای یکنواخت جوش	زاویه الکترود، سرعت حرکت و حوضچه مذاب باید کنترل شوند و از توقف های غیر ضروری جلوگیری شود.
خنک شدن کنترل شده	محل جوش نباید با آب، باد سرد یا روش های ناگهانی سرد شود.
حذف سرباره	سرباره، پاشش جوش و آلودگی های سطحی باید پس از هر پاس و در پایان کار پاک شوند.
بازرسی اتصال	ترک، تخلخل، بریدگی کناره، نفوذ ناقص، ابعاد جوش و هم راستایی میلگردها باید بررسی شوند.
تعمیر جوش	اصلاح یا جوشکاری مجدد اتصال فقط باید بر اساس دستورالعمل تایید شده انجام شود.

بررسی قابلیت جوشکاری میلگرد

پیش از هر اقدامی باید مشخص شود که میلگرد مورد نظر اصولا قابلیت جوشکاری دارد یا خیر. این بررسی با مطالعه گواهی فنی کارخانه، استاندارد تولید، گرید فولاد و ترکیب شیمیایی محصول انجام می شود. یکی از مهم ترین شاخص ها در این مرحله کربن معادل است که رفتار فولاد در برابر گرم و سرد شدن را نشان می دهد. هرچه مقدار کربن معادل بیشتر باشد، احتمال ایجاد سختی موضعی و ترک در اطراف جوش افزایش پیدا می کند.

ظاهر آج، رنگ سطح یا قطر میلگرد معیار کافی برای تشخیص جوش پذیری نیست. حتی دو میلگرد با قطر یکسان ممکن است به دلیل تفاوت در ترکیب شیمیایی، رفتار کاملا متفاوتی هنگام جوشکاری داشته باشند. اگر اطلاعات فنی محصول در دسترس نباشد، باید نمونه برداری و آزمایش ترکیب شیمیایی انجام شود. جوشکاری میلگرد بدون شناسایی گرید آن، به ویژه در اعضای اصلی سازه، می تواند اتصال غیر قابل پیش بینی ایجاد کند.

انتخاب روش مناسب جوشکاری

پس از تایید قابلیت جوش پذیری، روش اتصال با توجه به شکل قرارگیری میلگردها، قطر آرماتور، محل پروژه و تجهیزات موجود انتخاب می شود. اتصال سر به سر میلگردهای هم محور ممکن است با فورجینگ انجام شود، در حالی که اتصال میلگرد به صفحه فولادی یا قطعه مدفون معمولا به روش قوسی نیاز دارد. در تولید شبکه های آرماتوری نیز استفاده از روش مقاومتی به دلیل سرعت و تکرارپذیری بیشتر مناسب تر است.

انتخاب روش نباید فقط بر اساس سهولت اجرا یا تجربه جوشکار صورت گیرد. دسترسی به محل اتصال، وضعیت افقی یا عمودی میلگرد، امکان اعمال فشار، محدودیت فضای کار و سطح کنترل کیفیت مورد نیاز نیز باید بررسی شوند. نحوه جوشکاری میلگرد زمانی قابل قبول است که روش انتخاب شده با نقشه های اجرایی، مشخصات فنی پروژه و نوع فولاد سازگار باشد. استفاده از روشی که برای شرایط اتصال طراحی نشده است، حتی با اجرای ظاهرا مناسب، نمی تواند عملکرد قابل اطمینانی ایجاد کند.

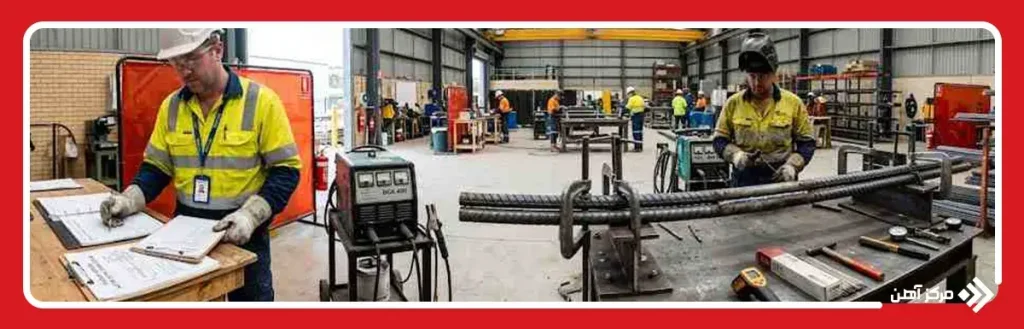

انتخاب دستگاه، الکترود و مواد مصرفی مناسب

تجهیزات و مواد مصرفی باید متناسب با روش جوشکاری، گرید میلگرد و وضعیت اتصال انتخاب شوند. در روش قوسی، نوع منبع جریان، قطر الکترود، قطبیت و ویژگی های فلز پرکننده بر میزان نفوذ و کیفیت ناحیه جوش اثر می گذارند. استفاده از الکترود نامتناسب ممکن است اتصالی با ظاهر قابل قبول ایجاد کند، اما مقاومت یا شکل پذیری آن با فلز پایه هماهنگ نباشد. الکترودها نیز باید در شرایط خشک و مطابق دستور سازنده نگهداری شوند؛ زیرا جذب رطوبت می تواند خطر ترک های هیدروژنی را افزایش دهد.

در جوشکاری میلگرد با دستگاه، ظرفیت واقعی دستگاه باید با قطر میلگرد و حجم عملیات تناسب داشته باشد. کابل های فرسوده، اتصال ضعیف گیره زمین و نوسان جریان می توانند قوس را ناپایدار کنند و کنترل حوضچه مذاب را دشوار سازند. مواد کمکی مانند گاز، نازل، مشعل و ابزار اندازه گیری نیز باید پیش از شروع کار بررسی شوند. انتخاب تجهیزات تنها بر مبنای موجود بودن آن ها در کارگاه، روش مناسبی نیست و هر جزء باید با دستورالعمل اجرایی پروژه سازگار باشد.

برش و آماده سازی انتهای میلگردها

آماده سازی انتهای میلگردها با توجه به نوع اتصال انجام می شود. در اتصال سر به سر، سطح برش باید صاف، یکنواخت و تا حد امکان عمود بر محور میلگرد باشد تا تماس مناسب میان دو مقطع برقرار شود. برش کج، له شدگی انتها یا باقی ماندن پلیسه می تواند هم راستایی قطعات را مختل کند و سطح موثر اتصال را کاهش دهد. استفاده از ابزار نامناسب نیز ممکن است ترک های ریز یا تغییر شکل موضعی در انتهای میلگرد ایجاد کند.

در بعضی اتصال های قوسی لازم است لبه ها با زاویه و ابعاد مشخص آماده شوند تا فضای کافی برای نفوذ جوش فراهم شود. شکل شیار، فاصله ریشه و طول ناحیه آماده شده باید مطابق جزئیات اجرایی باشد و به تشخیص لحظه ای جوشکار واگذار نشود. پیش از قرار دادن میلگردها در گیره یا فیکسچر، ابعاد محل برش و وضعیت سطح کنترل می شود. آماده سازی دقیق در این مرحله باعث می شود حرارت و فلز جوش به صورت یکنواخت توزیع شوند و احتمال ایجاد حفره، عدم ذوب یا تمرکز تنش کاهش یابد.

تمیز کردن سطح میلگرد

سطح میلگرد در محدوده اتصال باید از گل، روغن، گریس، رطوبت، رنگ، پوسته نورد سست و زنگ زدگی جدا شونده پاک شود. این آلودگی ها هنگام گرم شدن گاز، بخار یا اکسید تولید می کنند و می توانند باعث تخلخل، عدم ذوب یا حبس ناخالصی در فلز جوش شوند. وجود بتن خشک شده یا مواد شیمیایی نیز تماس مناسب میان قوس، شعله و سطح فولاد را مختل می کند.

تمیزکاری معمولا با برس سیمی، سنگ فرز، ابزار مکانیکی یا روش مورد تایید دستورالعمل پروژه انجام می شود. هدف، برداشتن لایه های مزاحم بدون کاهش غیر ضروری سطح مقطع میلگرد است. در میلگردهای دارای خوردگی عمیق، تمیز کردن سطح به تنهایی کافی نیست و باید میزان کاهش قطر یا ایجاد حفره بررسی شود. اگر خوردگی از حد مجاز عبور کرده باشد، قطعه باید تعویض شود. سطح آماده شده نیز نباید تا زمان جوشکاری دوباره در معرض آب، گرد و غبار یا مواد روغنی قرار گیرد.

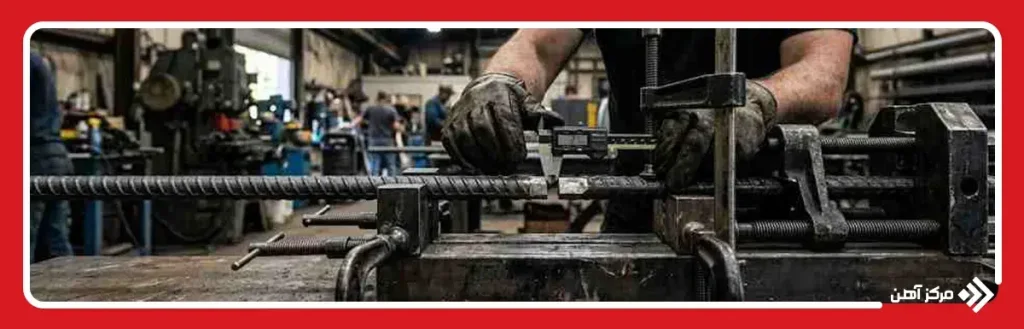

تنظیم و ثابت کردن میلگردها

میلگردها پیش از جوشکاری باید در موقعیت نهایی، با فاصله و زاویه تعیین شده ثابت شوند. هرگونه حرکت حین اجرا می تواند شکل حوضچه مذاب را تغییر دهد، باعث سوختگی لبه شود یا دو قطعه را از محور اصلی خارج کند. در اتصال سر به سر، هم محوری اهمیت ویژه ای دارد؛ زیرا اختلاف مرکز دو میلگرد باعث می شود انتقال نیرو در سطح مقطع یکنواخت نباشد و تنش بیشتری در یک سمت اتصال ایجاد شود.

برای ثابت کردن قطعات از گیره، شابلون، فیکسچر یا نگهدارنده های مخصوص استفاده می شود. این تجهیزات باید استحکام کافی داشته باشند، اما نباید آج میلگرد را له کنند یا تغییر شکل دائمی به وجود آورند. فاصله ریشه، طول همپوشانی یا محل تماس نیز پیش از شروع عملیات اندازه گیری می شود. خال جوش موقت فقط زمانی مجاز است که در دستورالعمل اجرایی پیش بینی شده باشد؛ زیرا خال جوش نامناسب خود می تواند به محل تمرکز تنش یا شروع ترک تبدیل شود.

تنظیم پارامترهای جوشکاری

پیش از شروع جوش، پارامترهای دستگاه باید با قطر میلگرد، نوع الکترود، وضعیت اتصال و ضخامت موثر مقطع هماهنگ شوند. شدت جریان، ولتاژ، قطبیت، سرعت حرکت و طول قوس از مهم ترین متغیرهایی هستند که بر نفوذ، شکل گرده و میزان حرارت ورودی اثر می گذارند. جریان کمتر از حد مورد نیاز می تواند باعث عدم ذوب کامل و نفوذ ناقص شود، در حالی که جریان بیش از حد احتمال بریدگی کناره، پاشش زیاد و سوختگی سطح میلگرد را افزایش می دهد.

تنظیمات دستگاه نباید فقط بر اساس تجربه قبلی جوشکار یا یک عدد ثابت انجام شود. آمپر مناسب باید با محدوده توصیه شده برای الکترود، نوع اتصال و دستورالعمل پروژه مطابقت داشته باشد. در جوشکاری های چند پاس، تنظیم هر پاس ممکن است با پاس قبلی متفاوت باشد. همچنین پیش از شروع کار اصلی بهتر است پایداری قوس و کیفیت تنظیمات روی نمونه مشابه بررسی شود تا خطاهای احتمالی به اتصال اصلی منتقل نشوند.

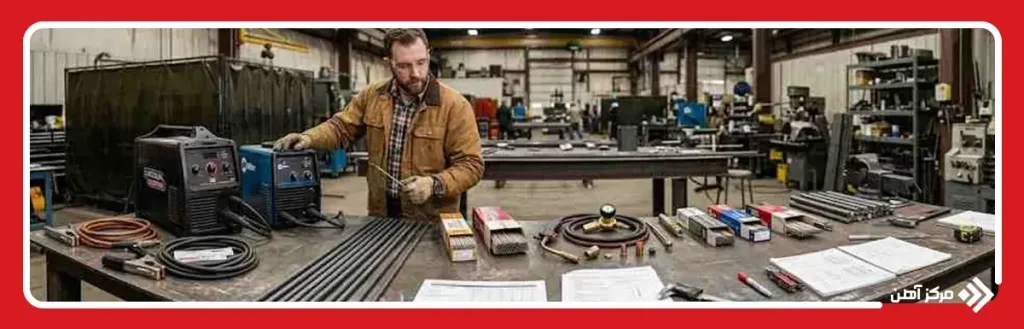

اجرای عملیات جوشکاری میلگرد

پس از تثبیت قطعات و تنظیم دستگاه، عملیات جوشکاری بر اساس ترتیب تعیین شده در دستورالعمل اجرا می شود. جوشکار باید قوس، زاویه الکترود، سرعت حرکت و حجم حوضچه مذاب را به گونه ای کنترل کند که اتصال بدون وقفه، بریدگی یا تجمع بیش از حد فلز جوش شکل بگیرد. در اتصالات چند پاس، هر لایه باید پیش از اجرای لایه بعدی تمیز و بررسی شود تا سرباره یا ناپیوستگی در میان پاس ها باقی نماند.

اجرای جوش باید از شروع و توقف های غیر ضروری جلوگیری کند؛ زیرا هر توقف می تواند یک نقطه مستعد نقص ایجاد کند. در صورت قطع قوس، محل پایان جوش باید آماده سازی شود و ادامه کار از بخش سالم انجام گیرد. در پروژه هایی که جوشکاری با میلگرد در موقعیت های دشوار یا فضای محدود انجام می شود، دسترسی مناسب، دید کافی و آزادی حرکت جوشکار اهمیت بیشتری پیدا می کند. کیفیت نهایی اتصال به یکنواختی اجرای کل مسیر وابسته است و فقط ظاهر یک بخش از گرده نمی تواند معیار پذیرش باشد.

خنک شدن کنترل شده محل جوش

پس از پایان جوشکاری، محل اتصال باید به صورت طبیعی و کنترل شده سرد شود. استفاده از آب، باد فشرده سرد یا تماس مستقیم با سطوح بسیار سرد می تواند نرخ افت دما را افزایش دهد و در فولادهای حساس، احتمال ایجاد سختی موضعی و ترک را بالا ببرد. به همین دلیل اتصال نباید بلافاصله پس از جوشکاری جابه جا، بارگذاری یا در معرض شوک حرارتی قرار گیرد.

در هوای سرد، کنترل سرعت سرد شدن اهمیت بیشتری دارد و ممکن است استفاده از پوشش عایق یا محافظ موقت ضروری باشد. حداقل دمای جوشکاری میلگرد به گرید فولاد، کربن معادل، ضخامت مقطع و دستورالعمل پروژه بستگی دارد و نمی توان یک عدد ثابت را برای همه شرایط اعلام کرد. اگر دمای محیط یا فلز پایه از محدوده تعیین شده پایین تر باشد، پیش گرم کردن و حفظ دمای مناسب در حین اجرا باید طبق ضوابط فنی انجام شود.

تمیزکاری و حذف سرباره جوش

پس از سرد شدن اولیه اتصال، سرباره، پاشش های اضافی و آلودگی های باقی مانده از سطح جوش حذف می شوند. این کار معمولا با برس سیمی، چکش سرباره یا ابزار مکانیکی مناسب انجام می شود. تمیزکاری باعث می شود سطح واقعی گرده نمایان شود و عیوبی مانند ترک سطحی، بریدگی کناره، حفره یا عدم پیوستگی بهتر قابل مشاهده باشند.

در اتصالات چند پاس، این مرحله باید پس از اجرای هر لایه انجام شود و نباید به پایان عملیات موکول گردد. باقی ماندن سرباره میان پاس ها می تواند یک ناپیوستگی داخلی ایجاد کند که از روی سطح قابل تشخیص نباشد. هنگام استفاده از سنگ فرز نیز باید از برداشتن بیش از حد فلز جوش یا آسیب زدن به آج و سطح موثر میلگرد جلوگیری شود. هدف از تمیزکاری، آشکار کردن کیفیت اتصال است، نه تغییر دادن شکل آن برای پنهان کردن نقص های اجرایی.

بازرسی و کنترل کیفیت جوش میلگرد

بازرسی با کنترل ظاهری محل اتصال آغاز می شود. شکل گرده، پیوستگی مسیر، ابعاد جوش، هم راستایی میلگردها و وجود ترک، تخلخل، بریدگی یا ذوب ناقص در این مرحله بررسی می شوند. نتیجه بازرسی باید با نقشه، دستورالعمل اجرایی و معیارهای پذیرش پروژه مقایسه شود. ظاهر صاف و یکنواخت به تنهایی نشانه کافی برای تایید اتصال نیست؛ زیرا بعضی ناپیوستگی ها درون فلز جوش یا ناحیه متاثر از حرارت قرار دارند.

در اتصالات حساس ممکن است آزمایش های غیر مخرب، نمونه برداری یا آزمون های مکانیکی نیز انجام شوند. نوع و تعداد آزمایش ها به اهمیت عضو، روش جوشکاری و برنامه کنترل کیفیت پروژه بستگی دارد. اگر اتصال مردود تشخیص داده شود، تعمیر آن باید با روش تایید شده انجام گیرد و تکرار جوشکاری بدون بررسی علت نقص مجاز نیست. ثبت مشخصات جوشکار، نوع الکترود، تنظیمات دستگاه، شرایط محیطی و نتایج بازرسی نیز بخشی از کنترل کیفیت محسوب می شود و امکان پیگیری عملکرد اتصال را فراهم می کند.

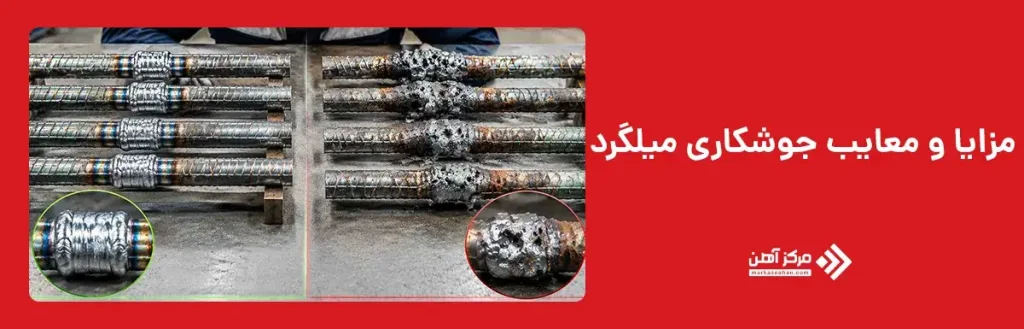

مزایا و معایب جوشکاری میلگرد

جوشکاری میلگرد در صورت انتخاب صحیح روش اجرا و رعایت ضوابط فنی، می تواند یک اتصال مقاوم و دائمی ایجاد کند. با این حال، این روش برای همه پروژه ها یا تمام انواع میلگرد مناسب نیست و پیش از انتخاب آن باید شرایط سازه، مشخصات فولاد و الزامات اجرایی بررسی شوند. آشنایی با مزایا و محدودیت های این روش به مهندسان و مجریان کمک می کند تا تصمیم مناسب تری برای نوع اتصال در هر پروژه بگیرند.

مزایا:

• ایجاد اتصال دائمی و یکپارچه میان میلگردها
• کاهش نیاز به وصله پوششی در برخی جزئیات اجرایی
• امکان اتصال میلگرد به صفحات، پلیت ها و قطعات فولادی
• مناسب برای برخی قطعات پیش ساخته و سازه های صنعتی
• کاهش تراکم آرماتورها در بعضی محل های اتصال
• امکان اجرای برخی جزئیات خاص که با سیم بندی امکان پذیر نیست

معایب:

• همه میلگردها قابلیت جوشکاری ندارند.
• اجرای نادرست می تواند خواص مکانیکی فولاد را کاهش دهد.
• نیاز به تجهیزات استاندارد و نیروی متخصص دارد.
• کنترل کیفیت و بازرسی آن نسبت به سیم بندی پیچیده تر است.
• رعایت ضوابط جوشکاری میلگرد برای جلوگیری از ایجاد ترک و افت مقاومت الزامی است.
• در برخی پروژه ها، استفاده از روش های جایگزین مانند وصله پوششی یا کوپلر اقتصادی تر و مطمئن تر است.

کاربردهای جوشکاری میلگرد

جوشکاری میلگرد بیشتر در پروژه هایی استفاده می شود که ایجاد یک اتصال دائمی، کاهش طول وصله یا اتصال آرماتور به قطعات فولادی ضروری باشد. البته استفاده از این روش همیشه به معنی جایگزین شدن آن با سایر روش های اتصال نیست و باید بر اساس طراحی سازه و مشخصات فنی پروژه انتخاب شود. استفاده در جوشکاری میلگرد فونداسیون، تنها در مواردی که در نقشه های اجرایی و مشخصات فنی پروژه پیش بینی شده باشد.

مهم ترین کاربردهای جوشکاری میلگرد عبارت اند از:

• اتصال سر به سر میلگردهای طولی در برخی سازه های بتنی
• اجرای میلگردهای انتظار در ستون ها و دیوارهای بتنی
• اتصال میلگرد به صفحات فولادی، انکر پلیت ها و قطعات مدفون
• ساخت قطعات و المان های پیش ساخته بتنی
• تولید مش های فولادی و شبکه های جوش شده در کارخانه
• اجرای برخی اتصالات در پل ها، تونل ها و سازه های صنعتی

نکات مهم در جوشکاری میلگرد

کیفیت اتصال جوشی به مجموعه ای از عوامل فنی، اجرایی و محیطی وابسته است و فقط با مشاهده ظاهر گرده جوش نمی توان درباره استحکام آن قضاوت کرد. پیش از شروع کار باید گرید فولاد، قابلیت جوش پذیری و وضعیت سطح میلگرد بررسی شود. انتخاب دستگاه، الکترود، شدت جریان و روش اجرا نیز باید با مشخصات فنی پروژه هماهنگ باشد. کنترل دمای محیط و جلوگیری از سرد شدن سریع محل جوش، احتمال ایجاد ترک و تغییر خواص فولاد را کاهش می دهد. در پایان نیز اتصال باید بازرسی شود و هرگونه تعمیر فقط طبق دستورالعمل تایید شده انجام گیرد.

نکته مهم	توضیح
بررسی گرید میلگرد	نوع فولاد، ترکیب شیمیایی و قابلیت جوش پذیری باید پیش از اجرا مشخص شوند.
رعایت ضوابط فنی	اجرای اتصال باید مطابق آیین نامه جوشکاری میلگرد، نقشه ها و دستورالعمل پروژه انجام شود.
تمیز کردن سطح	زنگ زدگی، روغن، رطوبت، رنگ و آلودگی باید از محدوده جوش حذف شوند.
انتخاب تجهیزات مناسب	دستگاه، الکترود، کابل و سایر تجهیزات باید با نوع میلگرد و روش جوشکاری سازگار باشند.
کنترل دمای اتصال	دمای فلز پایه و محیط باید کنترل شود و در صورت نیاز پیش گرم کردن انجام گیرد.
خنک شدن کنترل شده	محل جوش نباید با آب، باد سرد یا روش های ناگهانی سرد شود.
بازرسی نهایی	ظاهر جوش، هم راستایی، ترک، تخلخل و سایر ناپیوستگی ها باید بررسی شوند.
تعمیر اتصال	جوشکاری مجدد یا اصلاح محل اتصال فقط بر اساس روش تایید شده انجام شود.

جوشکاری میلگرد یکی از روش های ایجاد اتصال دائمی میان آرماتورها است که اجرای آن به شناخت گرید فولاد، بررسی قابلیت جوش پذیری و انتخاب تجهیزات مناسب نیاز دارد. روش های فورجینگ، قوسی، مقاومتی و گازی هر کدام شرایط اجرایی، کاربرد و محدودیت های متفاوتی دارند و نمی توان یک روش را برای تمام پروژه ها مناسب دانست. کیفیت اتصال نیز تنها به ظاهر گرده جوش وابسته نیست و عواملی مانند آماده سازی سطح، هم راستایی میلگردها، تنظیم حرارت، خنک شدن کنترل شده و بازرسی نهایی بر عملکرد آن تاثیر می گذارند.

در بررسی نحوه جوشکاری میلگرد باید ضوابط فنی، مشخصات سازه و دستورالعمل مهندس طراح مبنای اجرا قرار گیرند. جوشکاری خودسرانه میلگردهای فونداسیون، ستون یا دیوار می تواند باعث تغییر خواص فولاد و کاهش ایمنی سازه شود. بنابراین استفاده از جوشکار ماهر، دستگاه استاندارد و برنامه کنترل کیفیت، شرط اصلی دستیابی به اتصالی مقاوم و قابل اطمینان است.
