آشنایی با پمپ دیافراگمی و کابرد آن در صنایع آهن و فلزات

پمپ دیافراگمی یکی از تجهیزات مهم انتقال سیال در صنایع مختلف است که به دلیل ساختار ویژه و توانایی جابه جایی مواد خورنده، غلیظ و حساس، جایگاه مهمی در واحدهای صنعتی پیدا کرده است. این پمپ ها برخلاف بسیاری از مدل های رایج، با استفاده از حرکت رفت و برگشتی دیافراگم کار می کنند و به همین دلیل می توانند سیالات مختلف را بدون نشتی یا آسیب جدی جابه جا کنند. در صنایع آهن و فلزات که انتقال مواد شیمیایی، دوغاب ها و مایعات دارای ذرات جامد اهمیت زیادی دارد، استفاده از این تجهیزات بسیار رایج است. انتخاب تجهیزات مناسب در چنین محیط هایی تنها به عملکرد فنی محدود نمی شود و عوامل اقتصادی نیز اهمیت دارند. به همین دلیل در پروژه های صنعتی، شاخص هایی مانند قیمت آهن می توانند به صورت غیر مستقیم بر هزینه طراحی خطوط انتقال، ساخت تجهیزات و انتخاب قطعات اثرگذار باشند.

استفاده گسترده از پمپ های دیافراگمی به دلیل انعطاف بالا و توانایی کار در شرایط سخت صنعتی است. این تجهیزات در صنایع فولاد، معدنی، غذایی، شیمیایی و تصفیه آب دیده می شوند و به دلیل ساختار آب بندی شده، برای انتقال مواد حساس یا خطرناک انتخاب مناسبی هستند. بسیاری از کاربران هنگام انتخاب تجهیزات انتقال سیال، علاوه بر عملکرد پمپ به شرایط نصب و تجهیزات جانبی نیز توجه می کنند؛ زیرا مسیر انتقال، جنس اتصالات و هزینه کلی سیستم اهمیت زیادی دارد. به همین دلیل پارامترهایی مانند قیمت لوله و کیفیت خطوط انتقال نیز در تصمیم گیری نهایی نقش دارند. در ادامه مقاله مرکزآهن، عملکرد این پمپ، اجزای سازنده، انواع مختلف و کاربرد آن در صنایع آهن و فلزات به صورت دقیق بررسی می شود تا درک روشن تری از مزایا و قابلیت های آن ایجاد شود.

پمپ دیافراگمی یا پمپ دیافراگم چیست؟

برای شناخت عملکرد و کاربرد این تجهیز ابتدا باید دانست پمپ چیست و چه نقشی در جابجایی سیالات دارد. پمپ وسیله ای است که با ایجاد اختلاف فشار، مایع یا سیال را از نقطه ای به نقطه دیگر منتقل می کند. در میان انواع مختلف پمپ ها، پمپ دیافراگمی ساختار متفاوتی دارد و بر اساس حرکت انعطاف پذیر یک دیافراگم عمل می کند. به زبان ساده، پمپ دیافراگمی نوعی پمپ جابه جایی مثبت است که با حرکت رفت و برگشتی دیافراگم، سیال را مکش و سپس تخلیه می کند. همین ساختار باعث شده پمپ دیافراگم برای انتقال مواد حساس، اسیدی و حتی مایعات دارای ذرات جامد گزینه ای قابل اعتماد باشد. بسیاری از صنایع به دلیل نیاز به آب بندی مناسب و جلوگیری از نشتی، استفاده از پمپ های دیافراگمی را به سایر مدل ها ترجیح می دهند.

ساختار این پمپ معمولا از دیافراگم، محفظه داخلی و مسیرهای کنترل جریان تشکیل شده است و عملکرد آن بدون هماهنگی قطعات کنترلی ممکن نیست. در مسیر ورود و خروج سیال، وجود شیر یکطرفه نقش مهمی دارد؛ زیرا این قطعه مانع بازگشت سیال شده و جهت حرکت را کنترل می کند. به همین دلیل عملکرد دقیق شیرها تاثیر مستقیمی بر راندمان پمپ دارد. پمپ دیافراگم چیست و چه تفاوتی با سایر پمپ ها دارد؟ مهم ترین تفاوت آن در روش جابه جایی سیال و نبود آب بندی چرخشی مانند پمپ های سانتریفیوژ است. همین ویژگی باعث می شود نشتی کمتر شده و امکان انتقال سیالات خورنده یا خطرناک فراهم گردد. دیافراگم پمپ می تواند از مواد مختلفی ساخته شود و بسته به نوع سیال، طراحی متفاوتی داشته باشد. همچنین مدل هایی مانند پمپ وکیوم دیافراگمی و پمپ خلا دیافراگمی نیز بر اساس همین فناوری توسعه یافته اند و در کاربردهای خاص مورد استفاده قرار می گیرند.

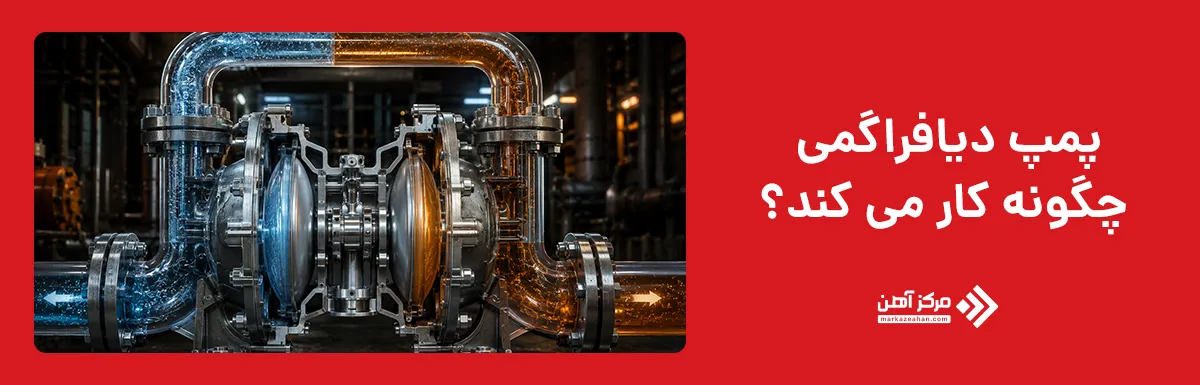

پمپ دیافراگمی چگونه کار می کند؟

پمپ دیافراگمی بر اساس حرکت رفت و برگشتی یک دیافراگم انعطاف پذیر کار می کند و به همین دلیل در گروه پمپ های جابجایی مثبت قرار می گیرد. زمانی که دیافراگم به سمت عقب حرکت می کند، داخل محفظه پمپ خلأ نسبی ایجاد می شود و سیال از مسیر ورودی وارد محفظه خواهد شد. سپس با حرکت دیافراگم به سمت جلو، فشار داخل محفظه افزایش پیدا می کند و سیال از خروجی تخلیه می شود. این چرخه به صورت مداوم تکرار می شود و جریان یکنواخت یا پالسی ایجاد می کند. به همین دلیل عملکرد این تجهیز با بسیاری از پمپ های معمولی تفاوت دارد و می تواند مواد مختلف را با کنترل بهتر جابجا کند.

در بسیاری از خطوط انتقال صنعتی، انتخاب نوع پمپ صنعتی اهمیت زیادی دارد؛ زیرا هر سیال ویژگی های خاص خود را دارد و همه پمپ ها برای شرایط یکسان مناسب نیستند. پمپ دیافراگمی به دلیل ساختار آب بندی شده، برای انتقال مواد اسیدی، خورنده، غلیظ یا دارای ذرات جامد بسیار کاربردی است. در این سیستم، دیافراگم مانند یک مانع انعطاف پذیر عمل می کند و مانع تماس مستقیم سیال با برخی بخش های مکانیکی می شود. همین موضوع خطر نشتی و خوردگی را کاهش می دهد و باعث افزایش ایمنی در محیط های صنعتی می شود.

پمپ های دیافراگمی بسته به نوع محرک، عملکرد متفاوتی دارند. برخی مدل ها با هوای فشرده کار می کنند و با نام پمپ دیافراگمی پنوماتیک یا پمپ دیافراگمی بادی شناخته می شوند. در این مدل ها فشار هوا باعث حرکت دیافراگم می شود. گروه دیگر از نیروی برق استفاده می کنند و در دسته پمپ دیافراگمی برقی قرار می گیرند. همچنین نمونه های ساده تری مانند پمپ دیافراگمی دستی نیز وجود دارند که برای کاربردهای سبک یا اضطراری استفاده می شوند.

یکی از نکات مهم در عملکرد این پمپ ها، ایجاد تعادل میان مکش و تخلیه سیال است. اگر دیافراگم پمپ به درستی عمل نکند یا شیرهای داخلی دچار مشکل شوند، راندمان انتقال کاهش پیدا می کند. به همین دلیل شناخت مکانیزم عملکرد، بخش مهمی از انتخاب و نگهداری صحیح این تجهیزات است.

اجزای پمپ دیافراگمی

شناخت اجزای پمپ دیافراگمی برای درک بهتر عملکرد و انتخاب مناسب آن اهمیت زیادی دارد. این پمپ از چند بخش اصلی تشکیل شده که هر کدام وظیفه مشخصی در فرایند انتقال سیال دارند. هماهنگی میان این قطعات باعث می شود پمپ بتواند مواد مختلف را با کمترین نشتی و بیشترین راندمان جابجا کند. به همین دلیل خرابی یا ضعف عملکرد هر بخش می تواند بر کل سیستم تاثیر بگذارد.

اجزای پمپ دیافراگمی معمولا شامل دیافراگم، محفظه پمپ، شیرهای یکطرفه، سیستم محرک و بدنه هستند. هر یک از این بخش ها متناسب با نوع پمپ و شرایط کاری طراحی می شوند و جنس آن ها نیز می تواند متفاوت باشد. برای مثال انتقال مواد شیمیایی خورنده به دیافراگم و بدنه مقاوم نیاز دارد، در حالی که در صنایع غذایی بهداشت و قابلیت شستشو اهمیت بیشتری پیدا می کند.

ساختار این پمپ ها به گونه ای طراحی شده که سیال با بسیاری از قطعات مکانیکی تماس مستقیم نداشته باشد. همین ویژگی باعث شده پمپ دیافراگم برای انتقال مایعات حساس، اسیدی و دوغاب های صنعتی انتخاب مناسبی باشد. در برخی مدل ها مانند پمپ دیافراگم بادی یا پنوماتیک، سیستم محرک نیز نقش مهمی در راندمان نهایی دارد.

درک درست از اجزای پمپ دیافراگمی نه تنها به انتخاب بهتر کمک می کند، بلکه در نگهداری و عیب یابی نیز اهمیت بالایی دارد. در ادامه هر یک از اجزای اصلی این پمپ به صورت جداگانه بررسی می شوند تا نقش آن ها در عملکرد کلی سیستم روشن تر شود.

دیافراگم

دیافراگم مهم ترین بخش در ساختار پمپ دیافراگمی محسوب می شود و عملکرد کل سیستم به حرکت صحیح این قطعه وابسته است. دیافراگم معمولا از مواد انعطاف پذیر و مقاوم مانند لاستیک، تفلون یا ترکیبات خاص پلیمری ساخته می شود تا بتواند در برابر فشار، مواد شیمیایی و سایش مقاومت کافی داشته باشد. حرکت رفت و برگشتی این قطعه عامل اصلی ایجاد مکش و تخلیه سیال است.

زمانی که دیافراگم به سمت عقب حرکت می کند، فشار داخل محفظه کاهش پیدا کرده و سیال وارد پمپ می شود. سپس با حرکت رو به جلو، فشار افزایش یافته و سیال به سمت خروجی هدایت می گردد. به همین دلیل کیفیت دیافراگم تاثیر مستقیمی بر راندمان و طول عمر پمپ دارد.

پمپ دیافراگم بسته به نوع کاربرد طراحی متفاوتی دارد. برای مثال دیافراگم پمپ آب با نمونه هایی که برای انتقال مواد اسیدی یا خورنده استفاده می شوند تفاوت دارد. انتخاب نادرست جنس دیافراگم می تواند باعث ترک خوردگی، نشتی یا کاهش راندمان شود.

در بعضی کاربردها مانند پمپ وکیوم دیافراگمی یا پمپ خلا دیافراگمی، دیافراگم نقش مهم تری پیدا می کند و دقت عملکرد آن اهمیت بیشتری دارد.

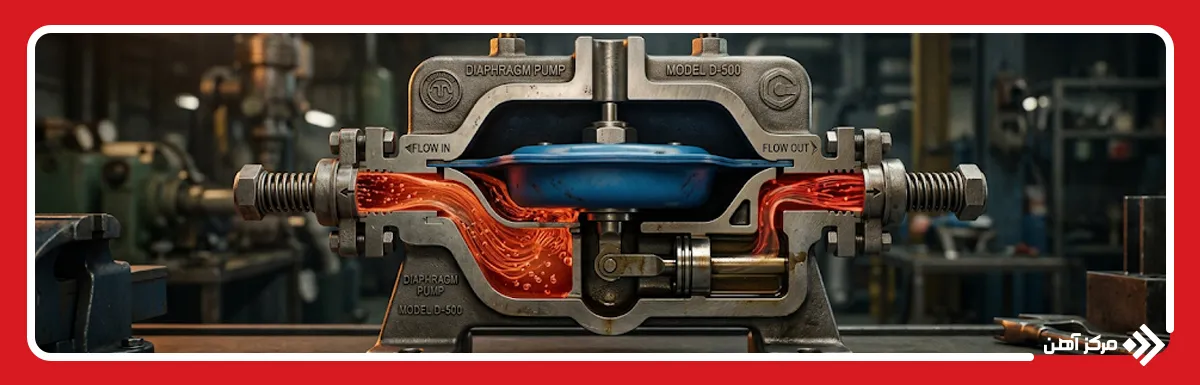

محفظه پمپ

محفظه پمپ فضایی است که سیال در آن مکش، نگهداری موقت و سپس تخلیه می شود. این بخش باید به گونه ای طراحی شود که جریان سیال به شکل روان و بدون افت شدید فشار انجام گیرد. طراحی نامناسب محفظه می تواند باعث کاهش راندمان و افزایش استهلاک قطعات شود.

جنس محفظه بسته به کاربرد متفاوت است. در صنایع شیمیایی معمولا از مواد مقاوم در برابر خوردگی استفاده می شود، در حالی که در صنایع فلزی یا معدنی ممکن است بدنه های فلزی مقاوم انتخاب شوند. انتخاب جنس مناسب اهمیت زیادی دارد؛ زیرا تماس مستقیم سیال با این بخش می تواند باعث خوردگی یا فرسایش شود.

طراحی محفظه در پمپ های دیافراگمی به گونه ای است که با حرکت دیافراگم هماهنگ باشد و حجم لازم برای ورود و خروج سیال فراهم شود. این ساختار باعث می شود جریان انتقال پایدارتر و ایمن تر انجام گیرد.

شیرهای یکطرفه

شیرهای یکطرفه از اجزای مهم در ساختار پمپ دیافراگمی هستند و نقش اصلی آن ها کنترل جهت حرکت سیال است. این قطعات اجازه می دهند مایع تنها در یک مسیر حرکت کند و از بازگشت آن به داخل محفظه جلوگیری می کنند. اگر این شیرها عملکرد مناسبی نداشته باشند، فرایند مکش و تخلیه دچار اختلال می شود و راندمان پمپ به شدت کاهش پیدا خواهد کرد.

در پمپ دیافراگمی معمولا دو شیر یکطرفه وجود دارد؛ یکی در مسیر ورودی و دیگری در خروجی. هنگام حرکت دیافراگم به سمت عقب و ایجاد مکش، شیر ورودی باز شده و سیال وارد محفظه می شود، در حالی که شیر خروجی بسته می ماند. سپس با حرکت دیافراگم به سمت جلو، شیر ورودی بسته شده و شیر خروجی باز می شود تا سیال به بیرون منتقل گردد. همین هماهنگی ساده اما دقیق باعث عملکرد صحیح پمپ می شود.

جنس و طراحی شیرهای یکطرفه بسته به نوع سیال متفاوت است. برای انتقال مواد خورنده، اسیدی یا دارای ذرات جامد از مواد مقاوم تری استفاده می شود تا طول عمر قطعه افزایش پیدا کند. در بعضی مدل های پمپ دیافراگمی پنوماتیک یا بادی، کیفیت این شیرها تاثیر مستقیمی بر ظرفیت انتقال و فشار خروجی دارد.

خرابی شیرهای یکطرفه معمولا با کاهش دبی، افت فشار یا بازگشت سیال همراه است. به همین دلیل هنگام سرویس و عیب یابی پمپ های دیافراگمی، بررسی این بخش اهمیت زیادی دارد.

سیستم محرک و بدنه

سیستم محرک بخش اصلی تامین انرژی در پمپ دیافراگمی است و وظیفه دارد نیروی لازم برای حرکت دیافراگم را ایجاد کند. نوع محرک تعیین می کند که پمپ با هوا، برق یا نیروی دستی کار کند و به همین دلیل تاثیر مستقیمی بر کاربرد و ظرفیت آن دارد. بدون عملکرد صحیح سیستم محرک، دیافراگم حرکت نخواهد کرد و انتقال سیال انجام نمی شود.

در پمپ دیافراگمی پنوماتیک یا پمپ دیافراگمی بادی، هوای فشرده عامل حرکت دیافراگم است. این مدل ها به دلیل نبود موتور الکتریکی در محیط های دارای خطر انفجار یا مواد اشتعال زا بسیار پرکاربرد هستند. در مقابل، پمپ دیافراگمی برقی از موتور الکتریکی برای ایجاد حرکت استفاده می کند و معمولا در کاربردهایی که کنترل دقیق تر یا ظرفیت بالاتر نیاز است دیده می شود. همچنین پمپ دیافراگمی دستی با استفاده از نیروی فیزیکی کار می کند و برای شرایط ساده یا مواقع اضطراری مناسب است.

بدنه پمپ نیز نقش محافظتی و سازه ای دارد. این بخش باید بتواند فشار کاری، لرزش و شرایط محیطی را تحمل کند. به همین دلیل از موادی مانند آلومینیوم، فولاد ضد زنگ، چدن یا پلیمرهای مقاوم در ساخت آن استفاده می شود. انتخاب جنس بدنه به نوع سیال و شرایط محیطی بستگی دارد.

در صنایع آهن و فلزات، بدنه مقاوم اهمیت بیشتری پیدا می کند؛ زیرا تماس با مواد خورنده، گرد و غبار و شرایط سخت عملیاتی رایج است. ترکیب یک سیستم محرک مناسب با بدنه مقاوم باعث می شود پمپ دیافراگم عملکرد مطمئن و طول عمر بیشتری داشته باشد.

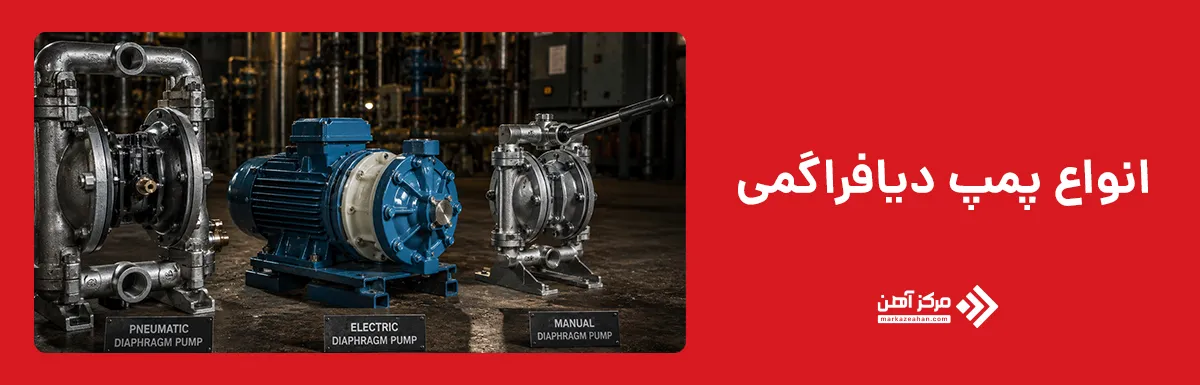

انواع پمپ دیافراگمی

پمپ های دیافراگمی از نظر روش تامین نیرو و نوع عملکرد به چند گروه مختلف تقسیم می شوند. این تنوع باعث شده بتوان برای شرایط کاری متفاوت، مدل مناسب را انتخاب کرد. هر نوع پمپ مزایا، محدودیت ها و کاربردهای خاص خود را دارد و انتخاب میان آن ها به عواملی مانند نوع سیال، فشار کاری، محیط نصب و میزان ظرفیت مورد نیاز وابسته است.

مهم ترین دسته بندی این تجهیزات شامل پمپ دیافراگمی بادی یا پنوماتیک، پمپ دیافراگمی برقی و پمپ دیافراگمی دستی است. هر یک از این مدل ها بر اساس یک سیستم محرک متفاوت طراحی شده اند و عملکرد ویژه ای ارائه می دهند. برای مثال پمپ دیافراگمی پنوماتیک به دلیل استفاده از هوای فشرده، در محیط های خطرناک بسیار محبوب است؛ در حالی که مدل های برقی بیشتر در خطوطی استفاده می شوند که کنترل مداوم و ظرفیت بالا اهمیت دارد.

برخی کاربردهای خاص نیز باعث شکل گیری مدل های تخصصی تر شده اند. برای نمونه پمپ وکیوم دیافراگمی و پمپ خلا دیافراگمی برای ایجاد خلأ یا انتقال گازها و بخارات طراحی می شوند و عملکرد آن ها با مدل های انتقال مایع تفاوت هایی دارد. همین تنوع باعث شده پمپ دیافراگم در بسیاری از صنایع جایگاه مهمی پیدا کند.

شناخت انواع پمپ دیافراگمی تنها برای خرید اهمیت ندارد، بلکه در انتخاب روش نگهداری و تعمیر نیز تاثیرگذار است. در ادامه مهم ترین مدل های این پمپ به صورت جداگانه بررسی می شوند تا تفاوت ها و کاربردهای هر گروه روشن تر شود.

پمپ دیافراگمی بادی یا پنوماتیک

پمپ دیافراگم بادی که با نام پمپ دیافراگمی پنوماتیک نیز شناخته می شود، یکی از پرکاربردترین مدل های این خانواده است. در این نوع پمپ، نیروی لازم برای حرکت دیافراگم توسط هوای فشرده تامین می شود و به همین دلیل نیازی به موتور الکتریکی وجود ندارد. همین ویژگی باعث شده این مدل در محیط های حساس و دارای خطر جرقه یا انفجار بسیار محبوب باشد.

پمپ دیافراگمی بادی عملکرد ساده اما موثری دارد. هوای فشرده به صورت متناوب وارد محفظه محرک می شود و دیافراگم را به حرکت درمی آورد. این حرکت باعث ایجاد مکش و تخلیه پیوسته سیال می شود. به دلیل نبود قطعات الکتریکی، این مدل ایمنی بالایی دارد و در صنایع شیمیایی، نفتی و فلزی بسیار استفاده می شود.

یکی از مهم ترین مزایای پمپ دیافراگمی پنوماتیک توانایی انتقال مواد خورنده، دوغاب ها و سیالات دارای ذرات جامد است. همچنین این پمپ ها می توانند بدون آسیب جدی برای مدت کوتاهی در حالت خشک کار کنند؛ ویژگی ای که در بسیاری از پمپ های دیگر وجود ندارد.

با وجود مزایای زیاد، نیاز به سیستم هوای فشرده و مصرف انرژی کمپرسور از محدودیت های این مدل محسوب می شود. با این حال در بسیاری از محیط های صنعتی، مزایای ایمنی و انعطاف کاری باعث شده پمپ دیافراگمی بادی همچنان انتخاب اصلی باقی بماند.

پمپ دیافراگمی برقی

پمپ دیافراگمی برقی از موتور الکتریکی برای حرکت دیافراگم استفاده می کند و معمولا در سیستم هایی به کار می رود که کنترل دقیق جریان یا ظرفیت بالاتر مورد نیاز است. این مدل در مقایسه با نمونه های بادی به کمپرسور نیاز ندارد و به همین دلیل در برخی محیط ها نصب ساده تری دارد.

موتور الکتریکی با ایجاد حرکت مکانیکی، دیافراگم را به صورت رفت و برگشتی حرکت می دهد و باعث مکش و تخلیه سیال می شود. این فرایند کنترل شده امکان انتقال دقیق تر مواد را فراهم می کند و در کاربردهای آزمایشگاهی، صنایع غذایی و بعضی خطوط شیمیایی اهمیت زیادی دارد.

پمپ دیافراگمی برقی در مدل ها و ظرفیت های مختلف تولید می شود و می تواند برای انتقال سیالات سبک یا نیمه غلیظ استفاده شود. مصرف انرژی قابل کنترل و نبود نیاز به سیستم هوای فشرده از مزایای مهم این گروه است.

با این حال استفاده از تجهیزات الکتریکی باعث می شود در محیط های دارای خطر انفجار یا مواد اشتعال زا محدودیت هایی ایجاد شود. به همین دلیل انتخاب میان مدل برقی و بادی باید بر اساس شرایط واقعی محیط و نوع فرایند انجام شود.Top of Form

پمپ دیافراگمی دستی

پمپ دیافراگمی دستی ساده ترین نوع در میان پمپ های دیافراگمی است و برای کارکرد خود به برق یا هوای فشرده نیاز ندارد. در این مدل، نیروی لازم برای حرکت دیافراگم توسط اپراتور و به صورت دستی تامین می شود. همین ساختار ساده باعث شده این نوع پمپ در شرایطی که دسترسی به برق یا کمپرسور وجود ندارد، گزینه ای کاربردی باشد.

عملکرد پمپ دیافراگمی دستی مانند دیگر اعضای این خانواده بر اساس حرکت رفت و برگشتی دیافراگم است. اپراتور با استفاده از اهرم یا دسته، دیافراگم را حرکت می دهد و این حرکت باعث مکش و تخلیه سیال می شود. به دلیل سادگی طراحی، نگهداری و تعمیر این مدل معمولا آسان تر از انواع پیچیده تر است.

پمپ دیافراگمی دستی بیشتر برای حجم های کم یا کاربردهای موقت استفاده می شود. انتقال مواد شیمیایی محدود، تخلیه مخازن کوچک یا استفاده در کارگاه ها از جمله کاربردهای رایج آن است. در برخی مناطق صنعتی یا معدنی نیز این پمپ به عنوان تجهیز پشتیبان نگهداری می شود تا در شرایط اضطراری بتوان از آن استفاده کرد.

البته ظرفیت پایین و وابستگی به نیروی انسانی باعث شده این مدل برای خطوط بزرگ صنعتی مناسب نباشد. با این حال در بعضی شرایط خاص، پمپ دیافراگمی دستی همچنان انتخابی اقتصادی و قابل اعتماد محسوب می شود. همین موضوع نشان می دهد که هر نوع پمپ دیافراگم بر اساس نیاز مشخصی طراحی شده و باید متناسب با شرایط واقعی انتخاب شود.

کاربرد پمپ دیافراگمی در صنعت

کاربرد پمپ دیافراگمی تنها به یک صنعت خاص محدود نیست و این تجهیزات در حوزه های بسیار متنوعی مورد استفاده قرار می گیرند. دلیل این گستردگی، توانایی پمپ در انتقال سیالات خورنده، غلیظ، دارای ذرات جامد یا حساس است. بسیاری از پمپ های معمولی هنگام کار با چنین موادی دچار مشکل می شوند، اما پمپ دیافراگم به دلیل ساختار آب بندی شده و حرکت کنترل شده دیافراگم، عملکرد قابل اعتمادی ارائه می دهد.

یکی از مهم ترین دلایل محبوبیت این پمپ، تنوع در طراحی و نوع محرک است. برای مثال پمپ دیافراگمی پنوماتیک در محیط های دارای خطر انفجار کاربرد فراوان دارد، در حالی که پمپ دیافراگمی برقی برای کنترل دقیق تر جریان انتخاب می شود. همچنین مدل های دستی برای شرایط ساده یا اضطراری مورد استفاده قرار می گیرند.

پمپ دیافراگم در صنایع مختلفی مانند شیمیایی، غذایی، دارویی، تصفیه آب، فولاد و معادن حضور دارد. در بعضی کاربردها حتی از پمپ خلا دیافراگمی و پمپ وکیوم دیافراگمی برای ایجاد خلأ یا جابجایی بخارات استفاده می شود. همین تنوع نشان می دهد که شناخت دقیق کاربردها برای انتخاب صحیح اهمیت زیادی دارد.

نوع سیال، میزان خورندگی، دمای کاری و ظرفیت مورد نیاز از عواملی هستند که حوزه کاربرد پمپ را مشخص می کنند. در ادامه مهم ترین صنایعی که از پمپ های دیافراگمی استفاده می کنند، به صورت جداگانه بررسی می شوند.

انتقال مواد شیمیایی و اسیدی

یکی از مهم ترین کاربردهای پمپ دیافراگمی، انتقال مواد شیمیایی و اسیدی است. بسیاری از این مواد خورندگی بالایی دارند و در صورت استفاده از تجهیزات نامناسب می توانند باعث نشتی یا آسیب شدید شوند. به همین دلیل صنایع شیمیایی معمولا از پمپ هایی استفاده می کنند که آب بندی مطمئن و مقاومت بالا در برابر خوردگی داشته باشند.

پمپ دیافراگمی به دلیل جداسازی سیال از بخش های مکانیکی، گزینه ای مناسب برای این محیط ها است. دیافراگم پمپ مانع تماس مستقیم بعضی قطعات با مواد خورنده می شود و خطر خرابی را کاهش می دهد. همین ویژگی باعث شده انتقال اسیدها، بازها و حلال های صنعتی با ایمنی بیشتری انجام شود.

در این کاربرد معمولا جنس دیافراگم و بدنه اهمیت زیادی دارد. استفاده از تفلون یا مواد مقاوم شیمیایی می تواند عمر پمپ را افزایش دهد و احتمال نشتی را کاهش دهد. به همین دلیل انتخاب متریال مناسب بخش مهمی از طراحی سیستم انتقال مواد شیمیایی است.

پمپ دیافراگمی بادی یا پنوماتیک در این حوزه کاربرد فراوان دارند؛ زیرا نبود موتور الکتریکی ایمنی بیشتری در محیط های حساس ایجاد می کند.

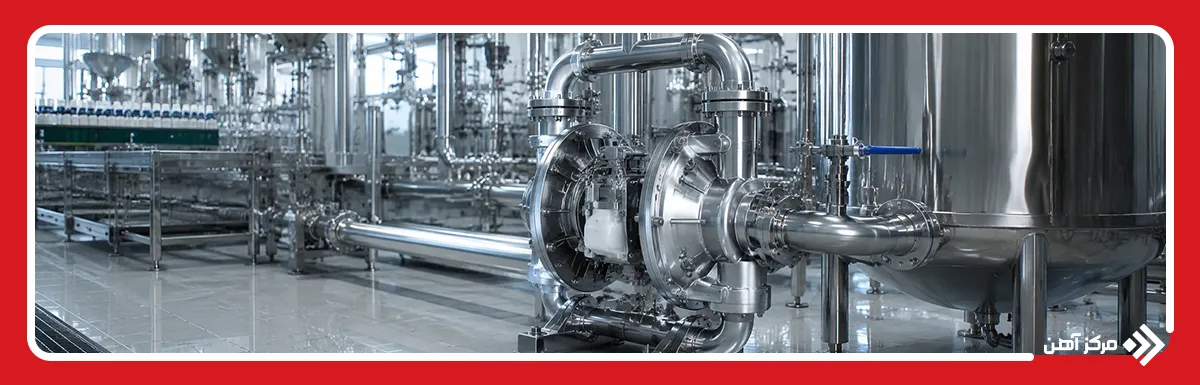

صنایع غذایی و دارویی

صنایع غذایی و دارویی به تجهیزاتی نیاز دارند که علاوه بر انتقال سیال، استانداردهای بهداشتی را نیز رعایت کنند. پمپ دیافراگمی به دلیل ساختار بسته و قابلیت شستشو، در این بخش جایگاه ویژه ای دارد. این پمپ ها می توانند مایعات حساس، مواد غلیظ یا ترکیباتی را که نباید آلوده شوند، بدون آسیب منتقل کنند.

در صنایع غذایی انتقال موادی مانند شربت، مواد افزودنی، لبنیات یا مایعات نیمه غلیظ رایج است و پمپ دیافراگمی می تواند این وظیفه را با کمترین نشتی انجام دهد. در بخش دارویی نیز انتقال مواد حساس و کنترل شده اهمیت زیادی دارد و عملکرد دقیق این پمپ مزیت مهمی محسوب می شود.

جنس دیافراگم و بدنه در این کاربرد اهمیت زیادی دارد. معمولا از فولاد ضد زنگ و دیافراگم های سازگار با استانداردهای بهداشتی استفاده می شود تا کیفیت محصول حفظ گردد. همچنین قابلیت شستشوی سریع و مقاومت در برابر مواد ضدعفونی کننده باعث محبوبیت این تجهیزات شده است.

در بعضی خطوط تولید از پمپ دیافراگمی برقی استفاده می شود؛ زیرا امکان کنترل دقیق تر جریان و دبی وجود دارد. همین ویژگی باعث شده صنایع غذایی و دارویی یکی از بازارهای مهم پمپ های دیافراگمی باشند.

تصفیه آب و فاضلاب

تصفیه آب و فاضلاب از دیگر حوزه هایی است که در آن پمپ دیافراگمی کاربرد گسترده دارد. در این صنعت مواد مختلفی مانند لجن، مواد شیمیایی تصفیه کننده و مایعات دارای ذرات جامد جابجا می شوند و بسیاری از پمپ های معمولی برای این شرایط مناسب نیستند.

پمپ دیافراگمی به دلیل توانایی انتقال سیالات غلیظ و آلوده، انتخاب مناسبی برای واحدهای تصفیه محسوب می شود. این پمپ می تواند مواد منعقدکننده، اسیدها، مواد ضدعفونی کننده و حتی لجن را با راندمان مناسب منتقل کند.

یکی از مزایای مهم این پمپ در تصفیه خانه ها، مقاومت در برابر گرفتگی و تحمل ذرات جامد است. همچنین ساختار آب بندی شده خطر نشتی مواد شیمیایی را کاهش می دهد و ایمنی بیشتری ایجاد می کند.

در بسیاری از واحدهای تصفیه، استفاده از پمپ دیافراگمی پنوماتیک رایج است؛ زیرا عملکرد مطمئن و نگهداری نسبتا آسانی دارد. همین ویژگی ها باعث شده این پمپ در صنعت آب و فاضلاب جایگاه مهمی پیدا کند.

صنایع فولاد و معدنی

صنایع فولاد و معدن از سخت ترین محیط های صنعتی هستند و تجهیزات مورد استفاده در آن ها باید مقاومت بالایی داشته باشند. در این صنایع انتقال دوغاب های معدنی، مواد شیمیایی، آب صنعتی و سیالات دارای ذرات جامد بسیار رایج است و پمپ دیافراگمی برای این شرایط انتخاب مناسبی به شمار می رود.

در واحدهای فولادی، مواد خورنده و دوغاب های حاوی ذرات ساینده می توانند باعث خرابی سریع تجهیزات شوند. اما پمپ دیافراگم به دلیل ساختار مقاوم و آب بندی مناسب، توانایی کار در چنین شرایطی را دارد. همین موضوع باعث شده استفاده از آن در کارخانه های آهن و فلزات افزایش پیدا کند.

پمپ دیافراگمی بادی در صنایع معدنی نیز کاربرد زیادی دارد؛ زیرا شرایط خشن محیطی و وجود گرد و غبار باعث می شود مدل های پنوماتیک عملکرد ایمن تری داشته باشند. علاوه بر این، قابلیت انتقال مواد غلیظ و لجن معدنی مزیت مهمی محسوب می شود.

توانایی کار در شرایط دشوار، مقاومت در برابر سایش و کاهش خطر نشتی از دلایل اصلی استفاده گسترده از پمپ های دیافراگمی در صنایع فولاد و معدنی است.

مزایا و معایب پمپ دیافراگمی

پمپ دیافراگمی به دلیل ساختار خاص و توانایی کار در شرایط متنوع، یکی از پرکاربردترین تجهیزات انتقال سیال در صنایع مختلف محسوب می شود. با این حال مانند هر تجهیز صنعتی دیگری، این پمپ نیز در کنار مزایا دارای محدودیت هایی است و انتخاب آن باید بر اساس شرایط واقعی فرایند انجام شود. شناخت دقیق نقاط قوت و ضعف باعث می شود تصمیم گیری فنی دقیق تر و اقتصادی تر انجام گیرد.

یکی از مهم ترین مزایای پمپ دیافراگمی، آب بندی مناسب و کاهش خطر نشتی است. در این سیستم، دیافراگم پمپ میان سیال و بعضی بخش های مکانیکی قرار می گیرد و همین ویژگی باعث می شود انتقال مواد خورنده، اسیدی و خطرناک با ایمنی بیشتری انجام شود. به همین دلیل این پمپ در صنایع شیمیایی، فولادی و غذایی محبوبیت بالایی دارد.

مزیت مهم دیگر، توانایی جابجایی سیالات متنوع است. پمپ های دیافراگمی می توانند مواد غلیظ، دوغاب ها، مایعات دارای ذرات جامد و حتی بعضی ترکیبات حساس را منتقل کنند. این ویژگی باعث شده کاربرد آن ها نسبت به بسیاری از پمپ های معمولی گسترده تر باشد. همچنین مدل هایی مانند پمپ دیافراگمی پنوماتیک و بادی امکان استفاده در محیط های دارای خطر انفجار را فراهم می کنند.

در کنار این نقاط قوت، محدودیت هایی نیز وجود دارد. جریان خروجی این پمپ ها معمولا پالسی است و در بعضی کاربردها نیاز به تجهیزات تکمیلی برای یکنواخت سازی جریان وجود دارد. همچنین فرسودگی دیافراگم پمپ در طول زمان اجتناب ناپذیر است و نیاز به بازدید و تعویض دوره ای دارد.

در نتیجه پمپ دیافراگم زمانی بهترین عملکرد را خواهد داشت که نوع پمپ، جنس دیافراگم و شرایط کاری به درستی انتخاب شده باشند.

پمپ دیافراگمی یکی از مهم ترین تجهیزات انتقال سیال در صنایع مختلف است که به دلیل ساختار جابه جایی مثبت و استفاده از دیافراگم انعطاف پذیر، امکان انتقال مواد متنوع را فراهم می کند. در این مقاله مرکزآهن بررسی شد که پمپ دیافراگمی چیست، چگونه کار می کند و اجزای پمپ دیافراگمی شامل دیافراگم، محفظه، شیرهای یکطرفه و سیستم محرک چه نقشی در عملکرد آن دارند. همچنین انواع مختلف مانند پمپ دیافراگمی پنوماتیک، برقی و دستی و کاربرد آن ها در صنایع مختلف بررسی شد.

توانایی انتقال مواد شیمیایی، دوغاب ها و سیالات خورنده باعث شده پمپ های دیافراگمی در صنایع غذایی، تصفیه آب، فولاد و معادن جایگاه مهمی پیدا کنند. البته انتخاب صحیح این تجهیزات نیازمند بررسی نوع سیال، شرایط محیطی و جنس دیافراگم است.
