لوله تک لایه چیست و چه کاربردی دارد؟
دسترسی سریع به محتوای این مطلب
لوله تک لایه یکی از انواع لوله های پلیمری مورد استفاده در تاسیسات ساختمانی است که ساختار دیواره آن از یک ماده پلیمری اصلی تشکیل می شود. این گروه از لوله ها به دلیل وزن کم، مقاومت مناسب در برابر خوردگی، سهولت اجرا و تنوع در جنس و کاربرد، جایگاه مهمی در سیستم های انتقال آب و تاسیسات حرارتی پیدا کرده اند. انتخاب نوع مناسب لوله باید با توجه به فشار کاری، دمای سیال، روش نصب و شرایط پروژه انجام شود. علاوه بر هزینه تجهیزات تاسیساتی، تغییرات قیمت آهن و سایر مصالح ساختمانی نیز می تواند بر بودجه کلی اجرای تاسیسات و انتخاب میان سیستم های فلزی و پلیمری تاثیر داشته باشد.
لوله های تک لایه را نمی توان تنها به یک جنس خاص محدود کرد. در بازار و صنعت تاسیسات، محصولاتی بر پایه پلی پروپیلن PP-R، پلی اتیلن شبکه ای PEX و پلی اتیلن مقاوم به دمای بالا PE-RT در کاربردهای مختلف مورد استفاده قرار می گیرند. هرکدام از این مواد رفتار مکانیکی، روش اتصال و محدوده کاربرد متفاوتی دارند. به همین دلیل هنگام مقایسه سیستم های لوله کشی، توجه صرف به قیمت لوله کافی نیست و باید عواملی مانند طول عمر طراحی، استاندارد محصول، مقاومت حرارتی، فشار قابل تحمل، کیفیت اتصالات و شرایط بهره برداری نیز بررسی شوند. در ادامه با ساختار، انواع، کاربردها، سایزبندی و نقاط قوت و ضعف این لوله ها آشنا می شویم.
لوله تک لایه چیست؟
اگر بخواهیم توضیح دهیم لوله تک لایه چیست، باید ابتدا به ساختار آن توجه کنیم. این اصطلاح معمولا برای لوله های پلیمری به کار می رود که بدنه اصلی آنها برخلاف لوله های چندلایه، فاقد لایه میانی فلزی مانند آلومینیوم است. یکی از شناخته شده ترین نمونه ها، لوله های ساخته شده از پلی پروپیلن رندوم کوپلیمر یا PP-R است. در بازار ایران گاهی عبارت لوله پروپیلن نیز برای اشاره به همین خانواده محصولات استفاده می شود، هرچند اصطلاح فنی صحیح در بسیاری از محصولات ساختمانی «لوله پلی پروپیلن» است. PP-R در شبکه های آب سرد و گرم، سامانه های هیدرونیک و برخی کاربردهای صنعتی مورد استفاده قرار می گیرد.
ساختار ساده این محصولات باعث می شود اجرای شبکه لوله کشی در بسیاری از پروژه ها سریع و منظم باشد، اما عملکرد نهایی سیستم تنها به خود لوله وابسته نیست. نوع اتصال، دمای کار، فشار شبکه و مهارت نصاب نیز مستقیما بر دوام سیستم اثر دارند. برای مثال در سیستم PP-R، اتصال معمولا با جوش حرارتی انجام می شود، در حالی که PEX و PE-RT می توانند از سیستم های اتصال مکانیکی مخصوص استفاده کنند. به همین دلیل شناخت انواع اتصالات تک لایه هنگام طراحی یا اجرای تاسیسات اهمیت زیادی دارد و اتصالات باید دقیقا با جنس، قطر و استاندارد همان سیستم لوله انتخاب شوند.
انواع لوله های تک لایه

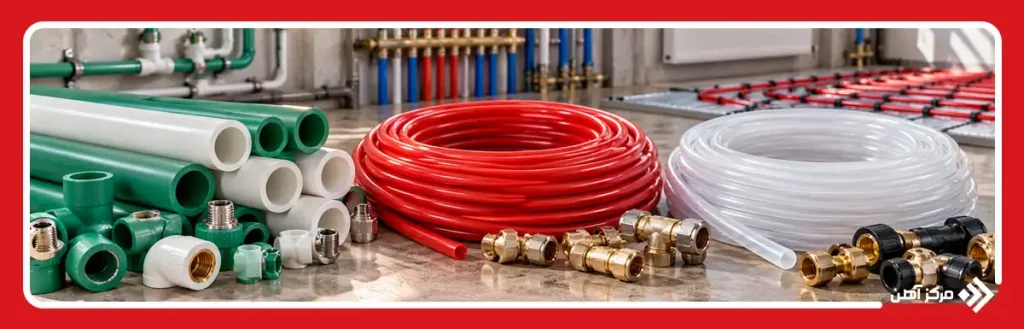

انواع لوله های تک لایه را می توان بر اساس ماده اولیه، خواص حرارتی، انعطاف پذیری و نوع اتصال دسته بندی کرد. در تاسیسات ساختمانی سه خانواده PP-R، PEX و PE-RT بیشتر مطرح هستند. البته این سه ماده از نظر ساختار مولکولی و رفتار مهندسی یکسان نیستند و نباید صرفا به دلیل پلیمری بودن، جایگزین مستقیم یکدیگر در تمام کاربردها در نظر گرفته شوند. بعضی از آنها به شکل شاخه ای تولید می شوند و برخی دیگر انعطاف کافی برای عرضه به صورت کلاف دارند.
مهم ترین انواع مورد بررسی در این مقاله عبارتند از:
- لوله PP-R برای شبکه های آب سرد و گرم و برخی سیستم های تاسیساتی
- لوله PEX برای آب رسانی و سیستم های گرمایش و سرمایش تابشی
- لوله PE-RT برای سیستم های حرارتی، هیدرونیک و برخی شبکه های آب
بر اساس اطلاعات Plastics Pipe Institute، مواد PP، PEX و PE-RT همگی در محصولات تایید شده برای برخی سیستم های توزیع آب سرد و گرم استفاده می شوند، اما انتخاب نهایی باید مطابق استاندارد، مشخصات سازنده و مقررات اجرایی همان پروژه انجام شود.
لوله تک لایه پلی پروپیلن PP-R
لوله تک لایه پلی پروپیلن PP-R از پلی پروپیلن رندوم کوپلیمر ساخته می شود و یکی از رایج ترین گزینه ها برای لوله کشی تاسیسات ساختمانی است. اصطلاح لوله پلی پروپیلن تک لایه معمولا به محصولاتی اشاره دارد که تمام ضخامت دیواره آنها از ماده پلیمری PP-R تشکیل شده و لایه تقویت کننده فلزی در ساختار آنها وجود ندارد. این لوله ها در شبکه آب سرد و گرم ساختمان، خطوط هیدرونیک، انتقال آب بازیافتی و برخی فرایندهای صنعتی کاربرد دارند.
لوله تک لایه PP در برابر زنگ زدگی و بسیاری از عوامل خورنده موجود در محیط ساختمان مقاوم است و سطح داخلی نسبتا صافی دارد. در مدل PP-R، اتصال لوله و اتصال معمولا با فرایند همجوشی حرارتی انجام می شود؛ یعنی سطوح مورد اتصال گرم شده و پس از قرار گرفتن در یکدیگر، اتصال یکپارچه ای ایجاد می کنند. یکی از نکات مهم در اجرای PP-R توجه به انبساط طولی در اثر تغییر دما است. مسیر لوله، بست گذاری و نقاط ثابت و متحرک باید متناسب با طول مسیر و شرایط حرارتی طراحی شوند تا تغییر طول باعث ایجاد تنش نامطلوب در شبکه نشود.
لوله تک لایه PEX
لوله تک لایه PEX از پلی اتیلن شبکه ای یا Cross-linked Polyethylene ساخته می شود. طی فرایند شبکه ای شدن، ساختار مولکولی پلی اتیلن تغییر می کند و ماده نهایی برای کاربردهایی که نیازمند انعطاف پذیری و عملکرد مناسب در دماهای بالاتر هستند آماده می شود. PEX امروزه در سیستم های توزیع آب سرد و گرم ساختمان های مسکونی و تجاری و همچنین سیستم های گرمایش و سرمایش تابشی مورد استفاده قرار می گیرد. راهنمای سال 2026 PPI نیز کاربرد PEX را در شبکه های آب سرد و گرم ساختمانی به صورت گسترده پوشش می دهد.
انعطاف پذیری PEX امکان اجرای مسیرهای طولانی با تعداد اتصال کمتر را فراهم می کند. کاهش تعداد زانوها و اتصالات می تواند سرعت اجرا را افزایش داده و نقاط بالقوه نشتی را کاهش دهد. با این حال سیستم اتصال PEX باید دقیقا مطابق روش تعریف شده توسط تولیدکننده اجرا شود. بسته به سیستم مورد استفاده، اتصال می تواند با حلقه، پرس، انبساط یا تجهیزات مکانیکی مخصوص انجام شود. همچنین نباید هر نوع PEX را بدون بررسی رده فشار و دمای مجاز در هر کاربردی به کار برد؛ اطلاعات درج شده روی لوله و استاندارد سازنده مرجع اصلی انتخاب است.
لوله تک لایه PE-RT
لوله تک لایه PERT یا PE-RT از پلی اتیلن مقاوم به دمای بالا تولید می شود. PE-RT مخفف Polyethylene of Raised Temperature Resistance است و به خانواده ای از مواد پلی اتیلنی اشاره دارد که برای حفظ عملکرد در شرایط دمایی بالاتر مهندسی شده اند. برخلاف PEX، ایجاد خواص مورد نیاز در PE-RT الزاماً به فرایند شبکه ای کردن پس از تولید وابسته نیست. این ماده در سیستم های حرارتی، سرمایشی و برخی شبکه های آب مورد استفاده قرار می گیرد.
انعطاف پذیری PE-RT باعث شده است این محصول به ویژه در مسیرهای طولانی و سیستم های گرمایش از کف مورد توجه قرار گیرد. PPI از کاربرد PE-RT در گرمایش و سرمایش تابشی کف، دیوار و سقف، سیستم های هیدرونیک، آب سرد، سامانه های ذوب برف و برخی خطوط انتقال حرارتی نام می برد. در سیستم های گرمایش تابشی نیز PEX و PE-RT از متداول ترین مواد پلیمری هستند. هنگام انتخاب PE-RT باید استاندارد محصول، کلاس کاربرد، فشار مجاز و محدودیت های اعلام شده توسط سازنده بررسی شود.
کاربرد لوله های تک لایه

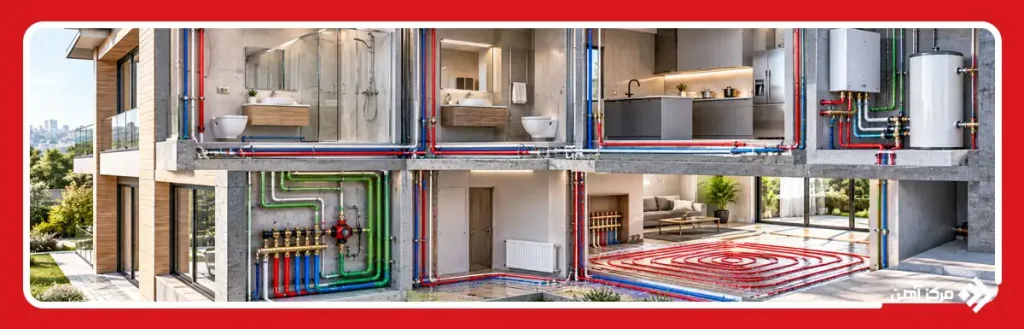

کاربرد لوله های تک لایه در ساختمان به جنس و مشخصات فنی محصول وابسته است. PP-R معمولا در شبکه های توزیع آب سرد و گرم به کار می رود، در حالی که محصولات انعطاف پذیر PEX و PE-RT علاوه بر آب رسانی می توانند در سیستم های حرارتی و هیدرونیک نیز استفاده شوند. در نتیجه عبارت «لوله تک لایه» به تنهایی برای تعیین کاربرد کافی نیست و طراح باید جنس لوله و کلاس عملکرد آن را مشخص کند.
مهم ترین کاربردها می توانند شامل موارد زیر باشند:
- لوله کشی آب سرد مصرفی
- لوله کشی آب گرم مصرفی
- رایزرها و انشعابات داخلی ساختمان در سیستم های تایید شده
- سیستم های گرمایش از کف با PEX یا PE-RT مناسب
- مدارهای هیدرونیک و اتصال به تجهیزات حرارتی در صورت تایید سازنده
- برخی خطوط سرمایشی و انتقال آب در تاسیسات مکانیکی
در منابع تخصصی PPI، PP-R برای توزیع آب سرد و گرم و مدارهای هیدرونیک و PEX و PE-RT نیز برای آب رسانی و سامانه های حرارتی معرفی شده اند. با این حال لوله های پلیمری مورد بحث برای انتقال بخار طراحی نشده اند.
لوله پلی پروپیلن تک لایه چه ویژگی هایی دارد؟
لوله تک لایه PPR به دلیل ویژگی های فیزیکی و شیمیایی پلی پروپیلن، در شبکه های تاسیساتی ساختمان بسیار مورد استفاده قرار گرفته است. مهم ترین ویژگی آن مقاومت در برابر خوردگی الکتروشیمیایی است؛ بنابراین برخلاف بسیاری از لوله های فلزی، در محیط مرطوب دچار زنگ زدگی به مفهوم رایج در فلزات نمی شود. سطح داخلی صاف نیز می تواند به حفظ شرایط مناسب جریان در طول بهره برداری کمک کند.
وزن پایین PP-R حمل و نصب آن را ساده تر می کند و اتصال همجوشی حرارتی امکان تشکیل یک سیستم یکپارچه را فراهم می سازد. از سوی دیگر ضریب انبساط حرارتی مواد پلیمری قابل توجه است و در مسیرهای آب گرم باید برای تغییر طول لوله تمهیدات لازم در نظر گرفته شود. کیفیت اجرای جوش نیز اهمیت بالایی دارد؛ حرارت نامناسب، زمان گرم کردن اشتباه یا ورود بیش از حد لوله به اتصال می تواند سطح مقطع موثر را کاهش دهد. به همین دلیل استفاده از تجهیزات استاندارد و اجرای لوله کشی توسط نیروی ماهر بر عملکرد نهایی سیستم تاثیر مستقیمی دارد.
سایز لوله های تک لایه چگونه تعیین می شود؟
سایز لوله های تک لایه باید بر اساس محاسبات هیدرولیکی سیستم انتخاب شود و صرفا نمی توان قطر لوله قبلی یا تجربه یک پروژه دیگر را مبنا قرار داد. دبی مورد نیاز، سرعت مجاز سیال، طول مسیر، افت فشار، تعداد اتصالات، فشار ورودی و تعداد مصرف کننده ها از مهم ترین عوامل انتخاب قطر هستند. در شبکه های آب گرم و سیستم های حرارتی، دمای طراحی نیز در تعیین مشخصات مناسب لوله نقش دارد.
قطر خارجی، ضخامت دیواره و قطر داخلی سه پارامتر متفاوت هستند. دو لوله با قطر خارجی مشابه ممکن است به دلیل تفاوت ضخامت دیواره، سطح عبور جریان متفاوتی داشته باشند. همچنین نسبت ابعادی و کلاس فشاری محصول می تواند ضخامت دیواره را تغییر دهد. بنابراین طراح باید جدول مشخصات فنی همان کارخانه را بررسی کند.
به صورت کلی مراحل انتخاب عبارتند از:
- تعیین دبی طراحی مسیر
- تعیین افت فشار قابل قبول
- محاسبه طول معادل مسیر و اتصالات
- انتخاب قطر اولیه
- کنترل سرعت جریان
- بررسی فشار و دمای کاری
- تطبیق انتخاب با جدول فنی سازنده
مزایا و معایب لوله تک لایه
لوله های تک لایه پلیمری در صورت انتخاب و اجرای صحیح می توانند مزایای متعددی برای پروژه داشته باشند. وزن پایین، مقاومت در برابر خوردگی، سهولت جابه جایی و امکان اجرای سریع از مهم ترین مزایا محسوب می شوند. در محصولات انعطاف پذیر مانند PEX و PE-RT نیز امکان اجرای مسیرهای طولانی با تعداد اتصال کمتر وجود دارد که می تواند شبکه تاسیساتی را ساده تر کند.
در مقابل، این محصولات محدودیت هایی نیز دارند. رفتار آنها در برابر دما، فشار و تابش مستقیم خورشید وابسته به نوع پلیمر و فرمولاسیون محصول است و نباید مشخصات یک نوع لوله به نوع دیگر تعمیم داده شود. انبساط حرارتی نیز در برخی سیستم های پلیمری بیشتر از لوله های فلزی است و باید در طراحی مسیر کنترل شود.
| مزایا | محدودیت ها |
|---|---|
| مقاومت در برابر خوردگی | نیاز به رعایت محدودیت فشار و دما |
| وزن کم و حمل آسان | حساسیت بعضی محصولات به UV |
| اجرای سریع | اهمیت بالای کیفیت اتصال |
| سطح داخلی صاف | انبساط حرارتی قابل توجه در بعضی انواع |
| تنوع کاربرد | لزوم استفاده از اتصال سازگار |
| امکان کاهش تعداد اتصالات در مدل های انعطاف پذیر | نامناسب بودن برخی انواع برای کاربردهای خاص |
انتخاب لوله تک لایه مناسب زمانی نتیجه مطلوبی دارد که نوع سیستم تاسیساتی، شرایط دمایی، فشار کاری و شیوه اجرا به صورت همزمان در نظر گرفته شوند. تفاوت میان PP-R، PEX و PE-RT فقط به نام یا جنس آنها محدود نمی شود و هرکدام برای شرایط اجرایی مشخصی طراحی شده اند. بنابراین در یک پروژه حرفه ای، انتخاب لوله باید بر اساس محاسبات فنی و مشخصات اعلام شده توسط تولیدکننده انجام شود، نه صرفا بر مبنای قیمت یا تجربه پروژه های قبلی. توجه به کیفیت اتصالات، نحوه نصب، سازگاری اجزای سیستم و رعایت محدودیت های بهره برداری نیز می تواند احتمال نشتی، افت عملکرد و هزینه های تعمیرات آینده را کاهش دهد. در مجموع، شناخت دقیق ویژگی های هر نوع لوله کمک می کند شبکه تاسیساتی با دوام بیشتر، اجرای اصولی تر و عملکرد مطمئن تری طراحی و اجرا شود.
سوالات متداول
بسته به جنس و استاندارد محصول، لوله تک لایه می تواند در شبکه آب سرد و گرم، سیستم های هیدرونیک و برخی سامانه های گرمایش و سرمایش استفاده شود.
طول عمر عدد ثابتی برای تمام لوله ها ندارد و به جنس، استاندارد تولید، فشار، دما، کیفیت نصب و شرایط بهره برداری وابسته است. عمر طراحی باید از اطلاعات فنی تولیدکننده بررسی شود.
بله، انواعی از PP-R، PEX و PE-RT که برای آب گرم تایید شده اند قابل استفاده هستند؛ با این شرط که فشار و دمای شبکه در محدوده مجاز محصول قرار داشته باشد.
PEX و PE-RT از مواد متداول در سیستم های گرمایش از کف هستند. انتخاب لوله باید با توجه به دمای طراحی، فشار سیستم و الزامات مربوط به نفوذ اکسیژن انجام شود.
سایز مناسب بر اساس دبی مورد نیاز، افت فشار مجاز، طول مسیر، سرعت جریان، تعداد مصرف کننده ها و مشخصات فنی لوله تعیین می شود.
روش اتصال به جنس لوله بستگی دارد. PP-R معمولا با جوش حرارتی متصل می شود، در حالی که PEX و PE-RT می توانند از اتصالات مکانیکی، پرسی یا سیستم های اختصاصی تولیدکننده استفاده کنند.
