پمپ دنده ای چیست؟ نقش آن در صنعت فولاد
دسترسی سریع به محتوای این مطلب
پمپ دنده ای یکی از تجهیزات مهم انتقال سیال در صنایع مختلف است که به دلیل ساختار ساده، توان ایجاد فشار پایدار و قابلیت جابجایی سیالات مختلف، کاربرد گسترده ای پیدا کرده است. این تجهیز در بسیاری از خطوط تولید برای انتقال روغن، روانکار و مواد صنعتی استفاده می شود و نقش مهمی در پایداری فرایندها دارد. همان طور که انتخاب تجهیزات مناسب و بررسی قیمت آهن در طراحی واحدهای صنعتی اهمیت دارد، انتخاب سیستم انتقال سیال نیز روی راندمان و عملکرد تجهیزات اثر مستقیم می گذارد.
در صنعت فولاد، بسیاری از سیستم های هیدرولیک و روانکاری بدون استفاده از پمپ های دقیق و مقاوم عملکرد مطلوبی ندارند. به همین دلیل شناخت ویژگی ها و کاربردهای پمپ دنده ای اهمیت زیادی دارد. این تجهیزات علاوه بر فولادسازی، در صنایع نفت، پتروشیمی و ماشین آلات صنعتی نیز مورد استفاده قرار می گیرند و انتخاب آنها معمولا همراه با بررسی فشار، دبی و شرایط نصب انجام می شود؛ موضوعی که تا حدی مشابه انتخاب خطوط انتقال و بررسی قیمت لوله برای سیستم های صنعتی است.

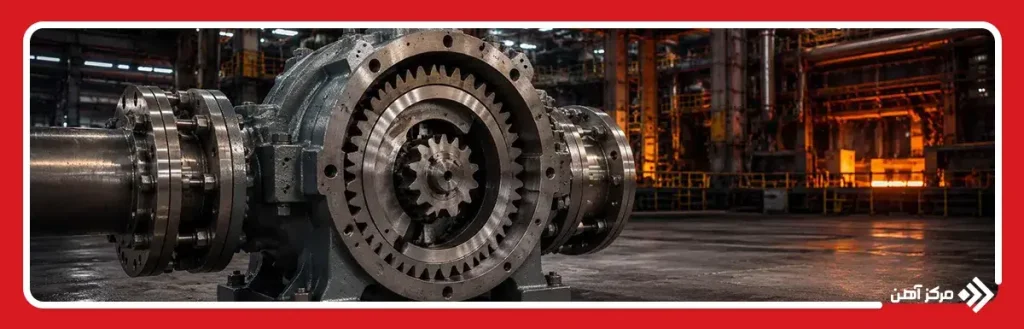

پمپ دنده ای چیست؟
برای درک بهتر عملکرد این تجهیز ابتدا باید بدانیم پمپ چیست و چه نقشی در انتقال سیال دارد. پمپ ها انرژی مکانیکی را به انرژی هیدرولیکی تبدیل می کنند تا سیال با فشار و دبی مشخص جابه جا شود. در میان مدل های مختلف، پمپ دنده ای (Gear Pump) با استفاده از چرخش دنده ها عمل انتقال را انجام می دهد و به دلیل ساختار مکانیکی ساده، عملکرد قابل اعتماد و تعمیرات نسبتا آسان، یکی از رایج ترین تجهیزات صنعتی محسوب می شود.
از نظر فنی، پمپ دنده ای در گروه پمپ جابجایی مثبت قرار می گیرد؛ یعنی در هر سیکل کاری حجم مشخصی از سیال را جابه جا می کند. این ویژگی باعث می شود فشار خروجی پایدارتر باشد و انتقال روغن ها و سیالات با ویسکوزیته متوسط یا بالا با دقت بیشتری انجام شود. ویژگی پمپ دنده ای در ایجاد جریان یکنواخت و توان کار در شرایط صنعتی باعث شده این تجهیز در میان پمپ های دنده ای موجود جایگاه ویژه ای داشته باشد. همچنین شناخت دسته بندی پمپ دنده ای و تفاوت مدل های مختلف، پایه اصلی انتخاب صحیح و بررسی انواع پمپ دنده ای برای کاربردهای صنعتی به شمار می رود.

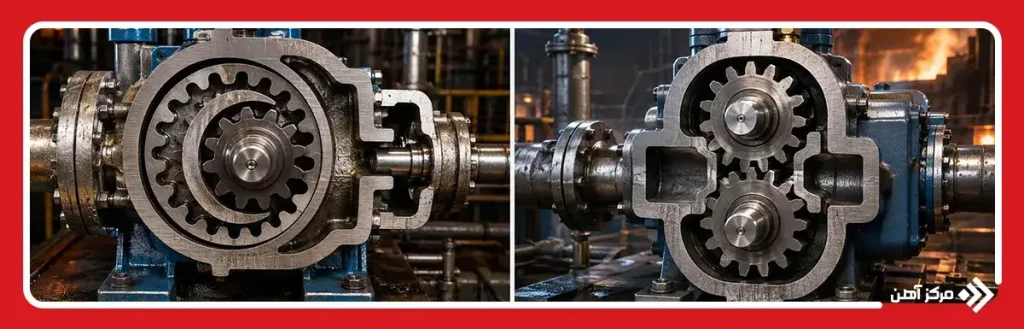

انواع پمپ های دنده ای
پمپ های دنده ای بر اساس نحوه قرارگیری چرخ دنده ها و مکانیزم انتقال سیال به دو گروه اصلی تقسیم می شوند: پمپ دنده ای داخلی و پمپ دنده ای خارجی. هر یک از این مدل ها برای شرایط کاری مشخصی طراحی شده اند و تفاوت آنها تنها به شکل دنده ها محدود نمی شود، بلکه روی فشار کاری، دبی، نوع سیال و هزینه نگهداری نیز تاثیر می گذارد. شناخت انواع پمپ دنده ای و بررسی ساختار هر مدل باعث می شود انتخاب تجهیزات بر اساس نیاز واقعی سیستم انجام شود و عملکرد خطوط صنعتی پایداری بیشتری داشته باشد.
در بسیاری از سیستم های هیدرولیک و انتقال روغن، انتخاب میان مدل داخلی و خارجی اهمیت زیادی دارد. برخی انواع پمپ دنده ای هیدرولیک برای ایجاد فشار بالا و دبی ثابت طراحی شده اند و برخی دیگر برای انتقال سیالات حساس یا ویسکوز عملکرد بهتری دارند. همچنین جنس بدنه، ظرفیت و ابعاد تجهیز در این انتخاب موثر است و مدل هایی مانند پمپ دنده ای استیل یا پمپ دنده ای بزرگ برای شرایط صنعتی خاص استفاده می شوند. در ادامه، ساختار و ویژگی های پمپ دنده ای در هر دو مدل داخلی و خارجی به صورت جداگانه بررسی می شود.
پمپ دنده ای داخلی (Internal Gear Pump)
پمپ دنده ای داخلی از یک چرخ دنده کوچک داخلی و یک دنده بزرگ حلقه ای تشکیل می شود که داخل یکدیگر قرار دارند. هنگام چرخش، فضای ایجاد شده میان دندانه ها باعث مکش و انتقال سیال می شود و حرکت آن با نوسان و ضربان کمتر انجام می گیرد. این طراحی باعث شده پمپ داخلی برای انتقال روغن های صنعتی، مواد غلیظ و سیالات دارای ویسکوزیته بالا گزینه مناسبی باشد.
یکی از دلایل کاربرد گسترده این مدل در صنایع مختلف، عملکرد آرام و توانایی ایجاد جریان یکنواخت است. در بسیاری از خطوط صنعتی که کنترل فشار اهمیت دارد، پمپ داخلی به دلیل کاهش شوک هیدرولیکی و صدای کمتر استفاده می شود. همچنین امکان استفاده از پمپ دنده ای استیل در این ساختار باعث شده مقاومت در برابر خوردگی و تماس با مواد شیمیایی افزایش پیدا کند.
ویژگی های پمپ دنده ای داخلی
پمپ دنده ای داخلی چند ویژگی مهم دارد که آن را از مدل خارجی متمایز می کند. مهم ترین ویژگی، توانایی انتقال سیالات غلیظ با حداقل نوسان جریان است. این مدل معمولا صدای کمتری تولید می کند و در فشارهای متوسط تا بالا عملکرد پایداری دارد. از طرف دیگر، به دلیل طراحی دقیق دنده ها، برای روغن های صنعتی و سیستم های روانکاری حساس گزینه قابل اعتمادی محسوب می شود. امکان تعمیر پمپ دنده ای داخلی نیز وجود دارد، اما دقت مونتاژ و تنظیم قطعات در آن اهمیت زیادی دارد.
پمپ دنده ای خارجی (External Gear Pump)
پمپ دنده ای خارجی با استفاده از دو چرخ دنده بیرونی که درون پوسته پمپ با یکدیگر درگیر می شوند، سیال را منتقل می کند. با چرخش دنده ها، سیال در میان دندانه ها به دام افتاده و از سمت مکش به سمت خروجی حرکت می کند. این مدل به دلیل ساختار ساده و مقاومت مکانیکی بالا، یکی از پرمصرف ترین پمپ های دنده ای در صنعت محسوب می شود.
این پمپ در خطوط انتقال روغن، تجهیزات هیدرولیکی و بسیاری از فرآیندهای صنعتی به کار می رود. برخی مدل ها مانند پمپ دنده ای دو اینچ یا پمپ دنده ای بزرگ برای دبی بالاتر و کاربردهای سنگین طراحی می شوند و به دلیل ظرفیت مناسب، در صنایع فولاد و ماشین آلات صنعتی کاربرد زیادی دارند.
ویژگی های پمپ دنده ای خارجی
پمپ دنده ای خارجی به دلیل ساختار ساده، هزینه ساخت و نگهداری پایین تری نسبت به برخی مدل های دیگر دارد. این پمپ قابلیت ایجاد فشار بالا و جریان پایدار را فراهم می کند و در سیستم های هیدرولیک کاربرد فراوانی دارد. دسترسی آسان به قطعات و امکان تعمیر پمپ دنده ای از دیگر مزایای آن است. مطالعه کاتالوگ پمپ دنده ای در انتخاب این مدل اهمیت زیادی دارد، زیرا ظرفیت، سرعت و فشار کاری باید متناسب با شرایط عملیاتی تعیین شود. همچنین این مدل نسبت به آلودگی یا ذرات جامد حساس تر است و برای عملکرد مطلوب نیاز به سیال تمیز و روانکاری مناسب دارد.

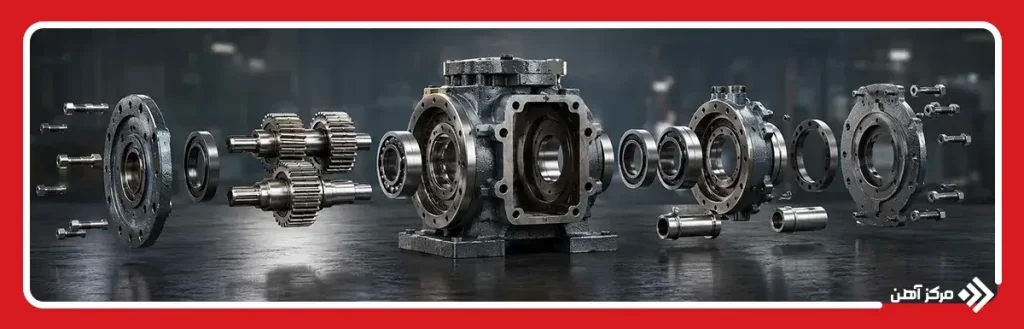

اجزا پمپ دنده ای
پمپ دنده ای از چند بخش کلیدی تشکیل شده است که هماهنگی آنها باعث انتقال سیال با فشار و دبی مشخص می شود. مهم ترین اجزا شامل دنده ها، پوسته پمپ، شافت، بلبرینگ و سیستم آب بندی هستند. دنده ها وظیفه جابجایی سیال و ایجاد جریان پایدار را دارند و شافت محرک با اتصال به موتور، انرژی لازم برای چرخش دنده ها را تامین می کند. پوسته پمپ مسیر جریان را مشخص می کند و سیستم آب بندی مانع از نشت سیال می شود.
در پمپ دنده ای داخلی، دنده داخلی کوچک و دنده خارجی بزرگ حلقه ای باعث مکش و هدایت سیال می شوند، در حالی که در پمپ دنده ای خارجی، دو دنده بیرونی با یکدیگر درگیر بوده و سیال را به جلو می رانند. استفاده از پمپ دنده ای استیل در محیط های صنعتی و شیمیایی رایج است تا مقاومت در برابر خوردگی افزایش یابد و عمر مفید تجهیزات طولانی تر شود.
توجه به کیفیت هر جزء، مانند بلبرینگ ها و آب بندی، باعث کاهش استهلاک و افزایش عمر پمپ دنده ای می شود. همچنین، نگهداری مناسب و روغن کاری صحیح قطعات، از عواملی است که راندمان و عملکرد پمپ را به طور مستقیم تحت تاثیر قرار می دهد. بررسی کاتالوگ پمپ دنده ای قبل از نصب و راه اندازی، به مهندسان کمک می کند تا مشخصات فنی هر قطعه، فشار کاری، دبی و ظرفیت پمپ را به درستی تعیین کنند و از انتخاب نادرست جلوگیری شود.
| اجزاء پمپ دنده ای | وظیفه و عملکرد | اهمیت در عملکرد پمپ |
|---|---|---|
| دنده ها | ایجاد مکش و جابه جایی سیال از ورودی به خروجی | اصلی ترین بخش انتقال سیال و ایجاد فشار |
| پوسته پمپ | نگهداری قطعات و هدایت مسیر جریان سیال | جلوگیری از نشت و حفظ راندمان سیستم |
| شافت | انتقال نیروی موتور به دنده ها | تامین انرژی لازم برای چرخش و عملکرد پمپ |
| بلبرینگ | روان سازی حرکت شافت و کاهش اصطکاک | کاهش استهلاک و افزایش طول عمر تجهیزات |
| سیستم آب بندی (سیل) | جلوگیری از نشت سیال و حفظ فشار داخلی | افزایش ایمنی و جلوگیری از افت راندمان |
| درپوش و صفحات جانبی | تثبیت موقعیت قطعات داخلی و کنترل لقی | کمک به عملکرد دقیق و پایدار پمپ |
| ورودی و خروجی سیال | هدایت سیال به داخل و خارج پمپ | کنترل دبی و جهت جریان سیال |
نحوه عملکرد پمپ های دنده ای
پمپ های دنده ای با استفاده از حرکت چرخشی دنده ها، سیال را با فشار مشخص از بخش ورودی به سمت خروجی منتقل می کنند. برخلاف برخی پمپ ها که انتقال سیال بر پایه نیروی گریز از مرکز انجام می شود، در این تجهیزات حجم مشخصی از سیال میان دندانه ها به دام افتاده و به صورت کنترل شده جابجا می شود. همین ساختار باعث شده پمپ دنده ای (Gear Pump) جریان یکنواخت و فشار نسبتا پایداری ایجاد کند و برای انتقال روغن، روانکار و بسیاری از سیالات صنعتی عملکرد قابل اعتمادی داشته باشد.
نوع طراحی دنده ها و نحوه درگیری آنها روی کیفیت عملکرد تاثیر مستقیم دارد. در پمپ دنده ای داخلی، حرکت سیال با لرزش کمتر و جریان نرم تر انجام می شود، در حالی که پمپ دنده ای خارجی معمولا توان تحمل فشار بالاتر و انتقال سریع تر سیال را دارد. به همین دلیل این تجهیزات در سیستم های هیدرولیک، خطوط روانکاری و صنایع فولاد کاربرد گسترده ای پیدا کرده اند. برای درک بهتر عملکرد این تجهیز، می توان فرایند انتقال سیال را به چند مرحله اصلی تقسیم کرد:
مراحل عملکرد پمپ دنده ای:
مرحله اول: ورود سیال به پمپ
با شروع چرخش دنده ها، فضای خالی میان دندانه ها در قسمت ورودی افزایش پیدا می کند و فشار نسبی کاهش می یابد. این اختلاف فشار باعث می شود سیال از بخش مکش وارد پمپ شود.
مرحله دوم: به دام افتادن سیال میان دندانه ها
پس از ورود، سیال در فضای میان دنده ها و پوسته پمپ قرار می گیرد. در این مرحله، سیال به صورت کنترل شده و بدون برگشت ناخواسته آماده انتقال می شود.
مرحله سوم: انتقال سیال به سمت خروجی
چرخش مداوم دنده ها باعث حرکت سیال در امتداد دیواره داخلی پوسته می شود. در این مسیر، حجم مشخصی از سیال بدون نوسان شدید به سمت بخش دهش هدایت می گردد.
مرحله چهارم: ایجاد فشار و خروج سیال
در قسمت خروجی، فضای میان دنده ها کاهش پیدا می کند و سیال تحت فشار قرار می گیرد. این فشار موجب خروج یکنواخت سیال و ایجاد جریان پایدار در سیستم می شود.
در کل همین مکانیزم مرحله ای، مهم ترین ویژگی پمپ دنده ای محسوب می شود و باعث شده این تجهیز در انتقال سیالات با ویسکوزیته متوسط و بالا، راندمان مطلوب و عملکرد قابل اعتمادی داشته باشد.
کاربرد پمپ های دنده ای در صنعت فولاد
پمپ های دنده ای نقش کلیدی در خطوط تولید فولاد دارند و برای انتقال دقیق سیالات در سیستم های هیدرولیک، روانکاری و خنک کاری استفاده می شوند. این پمپ ها جریان یکنواخت و فشار پایدار ایجاد می کنند و باعث حرکت نرم تجهیزات و کاهش استهلاک ماشین آلات می شوند. استفاده از پمپ های دنده ای باعث افزایش بهره وری خطوط فولاد و کاهش هزینه تعمیر و نگهداری می شود.
کاربردهای اصلی پمپ دنده ای در صنعت فولاد شامل موارد زیر است:
- انتقال روغن هیدرولیک: برای سیستم های پرس، نورد و ماشین آلات سنگین که نیاز به جریان یکنواخت و فشار ثابت دارند.
- روانکاری تجهیزات: تامین روانکار برای یاتاقان ها و قطعات متحرک، کاهش سایش و افزایش طول عمر تجهیزات.
- انتقال سیالات خنک کننده: هدایت روغن یا محلول های خنک کننده به قطعات داغ در خطوط نورد و فولادسازی.
- خطوط تزریق و انتقال مواد شیمیایی: جابجایی دقیق سیالات فرآیندی و کنترل شده برای فرایندهای صنعتی حساس.
- کاربرد در تجهیزات جانبی: تغذیه سیستم های کمکی مانند هیدرولیک پرس، سیستم های گریز از مرکز و خطوط روانکاری متمرکز.
مزایا و معایب پمپ دنده ای چیست؟
مزایای پمپ دنده ای شامل جریان یکنواخت، قابلیت انتقال سیالات غلیظ، فشار پایدار و ساختار مکانیکی ساده است. این پمپ برای خطوط هیدرولیک و انتقال روانکارها گزینه ای ایده آل است و نصب و نگهداری آن نسبت به پمپ های پیچیده صنعتی ساده تر است. استفاده از مدل های استیل یا ضد خوردگی باعث می شود در محیط های خورنده و شیمیایی، عملکرد پمپ بهینه باقی بماند.
معایب پمپ دنده ای شامل محدودیت در تحمل ذرات جامد بزرگ، حساسیت به ویسکوزیته بسیار پایین یا بالا و نیاز به روانکاری مناسب است. همچنین فشار بسیار بالا یا شرایط شدید صنعتی می تواند طول عمر پمپ را کاهش دهد. انتخاب نادرست مدل یا نصب غیر اصولی باعث کاهش راندمان و افزایش هزینه تعمیر و نگهداری می شود. در مجموع، شناخت دقیق ویژگی پمپ دنده ای و بررسی دسته بندی پمپ دنده ای، ظرفیت و دبی مناسب، به مهندسان کمک می کند تا بهره وری سیستم افزایش یابد و هزینه های عملیاتی کاهش پیدا کند.
| ویژگی | توضیحات |
|---|---|
| مزایا | جریان یکنواخت سیال، قابلیت انتقال سیالات غلیظ، فشار پایدار، ساختار مکانیکی ساده، نصب و نگهداری آسان، عملکرد بهینه در محیطهای خورنده با استفاده از مدلهای استیل یا ضد خوردگی |
| معایب | محدودیت در تحمل ذرات جامد بزرگ، حساسیت به ویسکوزیته بسیار پایین یا بالا، نیاز به روانکاری مناسب، کاهش طول عمر در فشار بسیار بالا یا شرایط صنعتی شدید، کاهش راندمان و افزایش هزینه در صورت انتخاب یا نصب نادرست |
پمپ دنده ای به عنوان یکی از مهم ترین تجهیزات جابجایی مثبت در صنعت فولاد و سایر صنایع سنگین شناخته می شود. این پمپ با استفاده از چرخش هماهنگ دنده ها، سیال را به صورت کنترل شده و با فشار پایدار جا به جا می کند و جریان یکنواختی برای سیستم های هیدرولیک، خطوط روانکاری و انتقال روغن ایجاد می کند. شناخت انواع پمپ دنده ای، شامل مدل داخلی و خارجی، ویژگی ها، اجزا و نحوه عملکرد، به مهندسان و اپراتورها کمک می کند تا انتخاب بهینه ای برای کاربرد صنعتی داشته باشند. استفاده از پمپ دنده ای استیل و رعایت نکات نگهداری و روغن کاری باعث افزایش طول عمر تجهیزات و کاهش هزینه تعمیر و نگهداری می شود.
ویژگی های کلیدی این پمپ شامل توانایی انتقال سیالات با ویسکوزیته متوسط تا بالا، ایجاد جریان پایدار و تحمل فشار مناسب است. همچنین، انتخاب صحیح مدل بر اساس کاتالوگ پمپ دنده ای و شرایط عملیاتی باعث بهینه شدن عملکرد خطوط تولید و کاهش استهلاک سیستم می شود. در مجموع، پمپ دنده ای با توجه به مزایای عملکرد دقیق، نگهداری ساده، دوام بالا و قابلیت انتقال انواع سیالات، یک گزینه ایده آل برای صنعت فولاد و سایر صنایع وابسته است و شناخت دقیق آن از نظر اجزا، انواع و نحوه عملکرد، پایه تصمیم گیری های مهندسی و صنعتی محسوب می شود.
سوالات متداول
پمپ دنده ای با چرخش دنده ها سیال را میان دندانه ها جابه جا می کند و به صورت کنترل شده از مکش به خروجی هدایت می کند، ایجاد جریان یکنواخت و فشار ثابت می کند.
پمپ داخلی جریان نرم و کم ضربه دارد و دنده کوچک داخل دنده بزرگ می چرخد، در حالی که پمپ خارجی فشار بالاتر و جریان سریع تر با دو دنده بیرونی ایجاد می کند.
دنده ها سیال را جابه جا می کنند، شافت انرژی می دهد و پوسته و بلبرینگ مسیر و روانی حرکت را حفظ می کنند تا جریان ثابت و پایدار بماند.
کیفیت دنده ها و پوسته، روانکاری مناسب، نگهداری منظم و انتخاب ظرفیت درست از عوامل کلیدی در افزایش راندمان و طول عمر پمپ هستند.
این پمپ برای انتقال روغن، روانکار و سیالات با ویسکوزیته متوسط تا بالا در خطوط هیدرولیک، روانکاری و صنایع فولاد کاربرد دارد.
مزایا شامل جریان یکنواخت و فشار پایدار، محدودیت ها حساسیت به ذرات جامد و نیاز به سیال تمیز برای عملکرد مطمئن است.
فشار کاری، دبی، جنس بدنه، نوع آب بندی و شرایط دمایی باید بررسی شوند تا پمپ با نیازهای عملیاتی و صنعتی مطابقت داشته باشد.
